ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
N.B.Si la garde spécifiée ne peut être obtenue
en suivant les explications ci-dessus ou si
l’embrayage ne fonctionne pas correcte-
ment, faire contrôler le mécanisme de l’em-
brayage par un concessionnaire Yamaha.
FAU22273

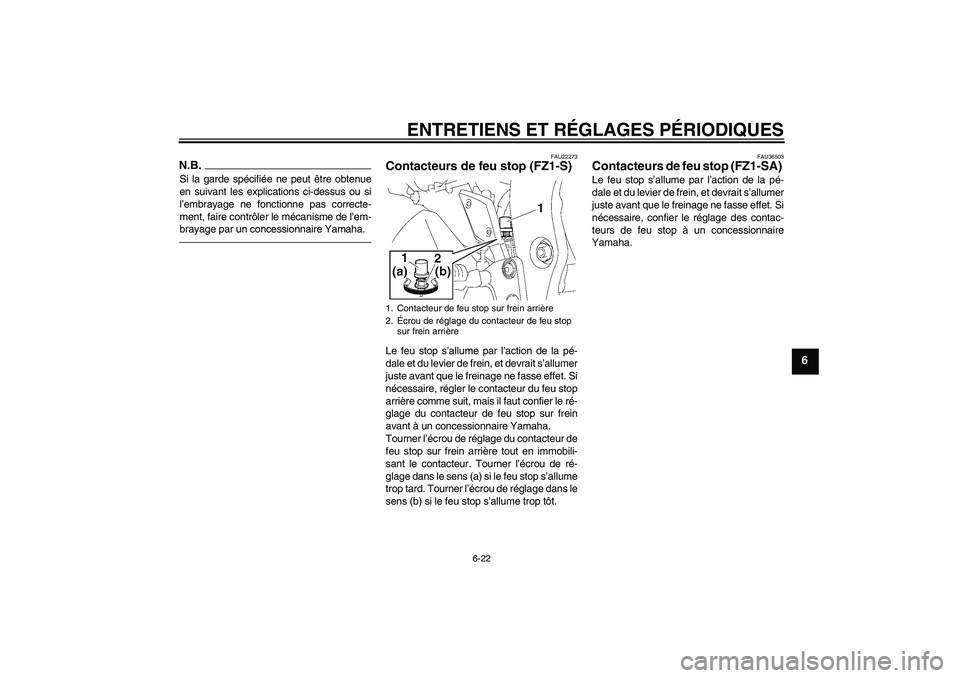

Contacteurs de feu stop (FZ1-S) Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.
FAU36503
Contacteurs de feu stop (FZ1-SA) Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, confier le réglage des contac-
teurs de feu stop à un concessionnaire
Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
U3C3F4F0.book Page 22 Thursday, July 9, 2009 11:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
FAU22392

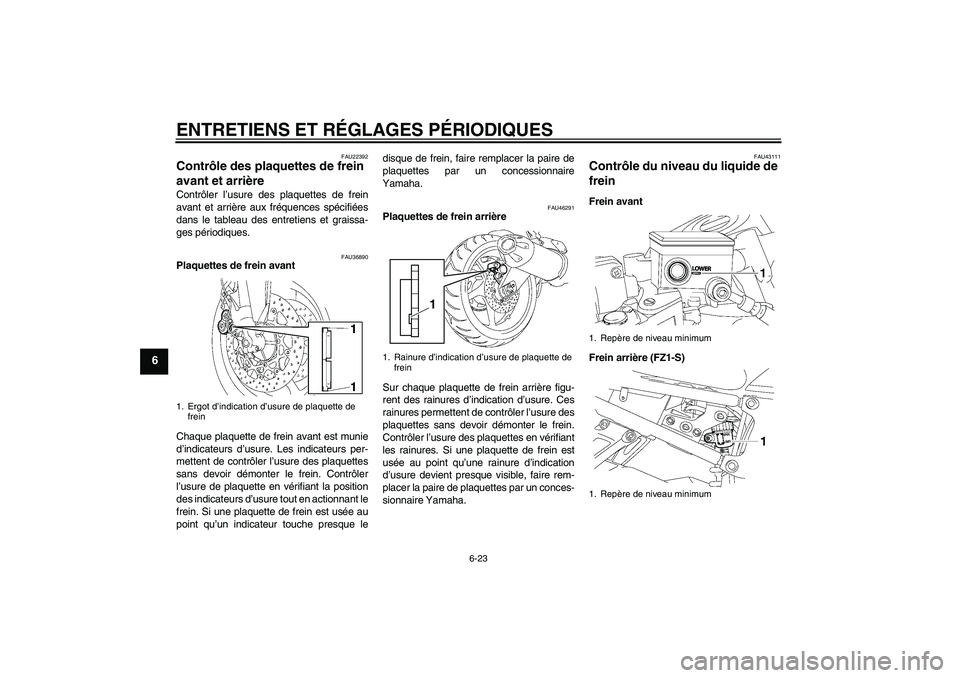

Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU36890
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant le
frein. Si une plaquette de frein est usée au
point qu’un indicateur touche presque ledisque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46291
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU43111
Contrôle du niveau du liquide de
frein Frein avant
Frein arrière (FZ1-S)
1. Ergot d’indication d’usure de plaquette de
frein
1. Rainure d’indication d’usure de plaquette de
frein
1
1. Repère de niveau minimum
1. Repère de niveau minimum
U3C3F4F0.book Page 23 Thursday, July 9, 2009 11:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
Frein arrière (FZ1-SA)
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
convient donc de contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.N.B.Le réservoir de liquide du frein arrière se
trouve derrière le cache C. (Voir page 6-9.)Prendre les précautions suivantes :


Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein.
L’eau abaisse nettement le point
d’ébullition du liquide et risque de pro-
voquer un bouchon de vapeur ou “va-
por lock”; la crasse risque d’obstruer
les valves du système hydraulique
ABS.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
1. Repère de niveau minimum
Liquide de frein recommandé:
DOT 4
U3C3F4F0.book Page 24 Thursday, July 9, 2009 11:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
FAU22731
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité: Remplacer tous
les deux ans.


Durites de frein : Remplacer tous les
quatre ans.
FAU22760

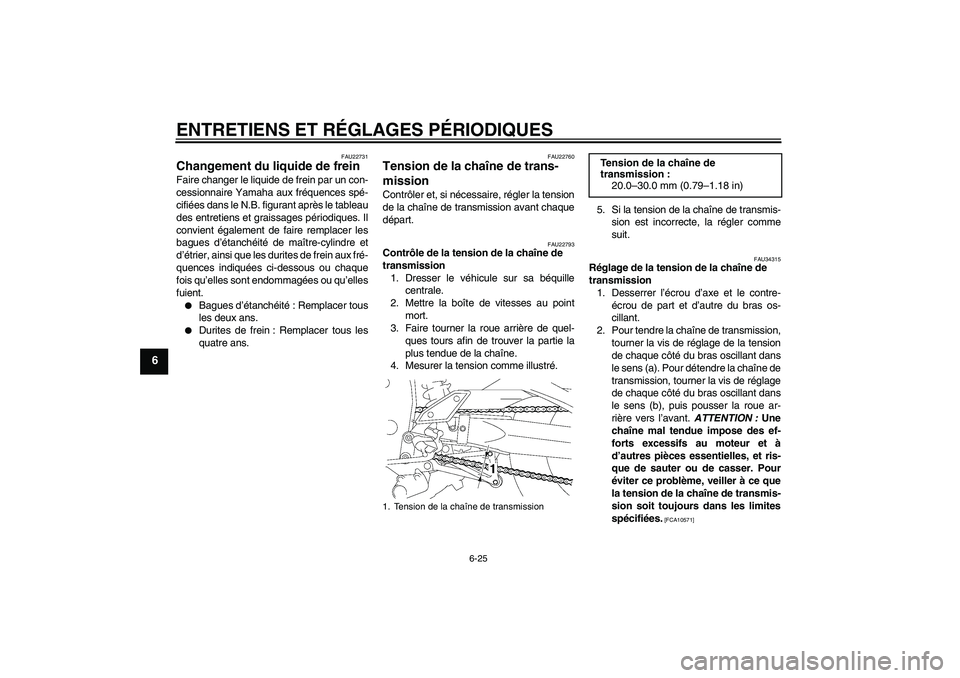

Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22793
Contrôle de la tension de la chaîne de
transmission
1. Dresser le véhicule sur sa béquille
centrale.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière de quel-
ques tours afin de trouver la partie la
plus tendue de la chaîne.
4. Mesurer la tension comme illustré.5. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU34315
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras os-
cillant.
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue ar-
rière vers l’avant. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]
1. Tension de la chaîne de transmission
Tension de la chaîne de
transmission :
20.0–30.0 mm (0.79–1.18 in)
U3C3F4F0.book Page 25 Thursday, July 9, 2009 11:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de trans-
mission de façon identique, et donc, de per-
mettre un alignement de roue correct.3. Serrer l’écrou d’axe, puis serrer les
contre-écrous à leur couple de serrage
spécifique.
FAU23025
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10583
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11121]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
1.Écrou d’axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4. Tendeur de chaîne de transmission
5. Repères d’alignement
1
4 5
23
(a)
(b)
Couples de serrage :
Écrou d’axe :
150 Nm (15.0 m·kgf, 110 ft·lbf)
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
U3C3F4F0.book Page 26 Thursday, July 9, 2009 11:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11111]FAU23101

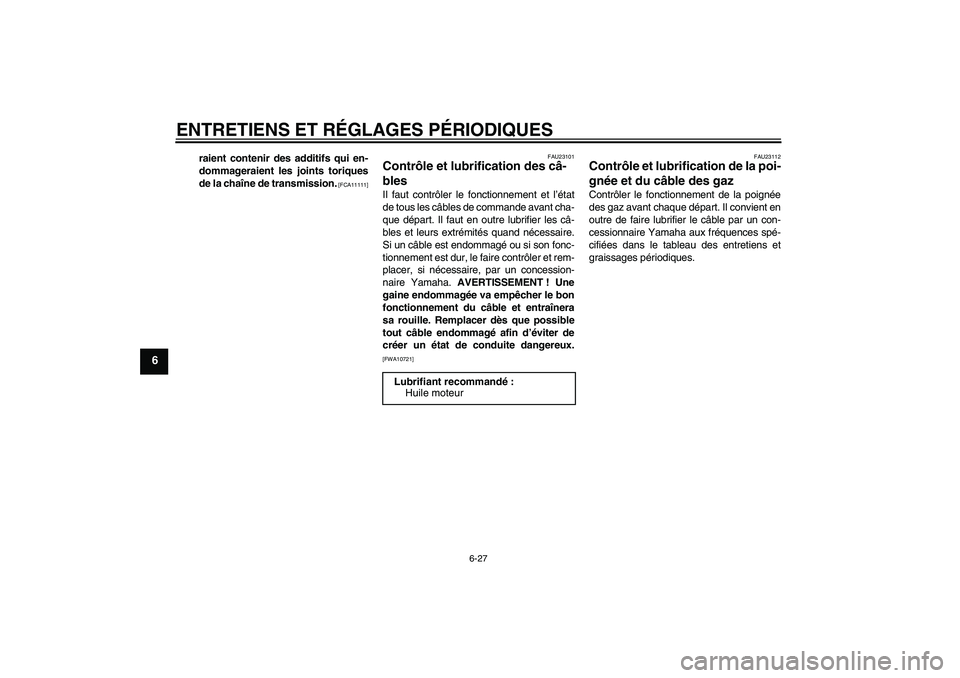

Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha. AVERTISSEMENT ! Une
gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera
sa rouille. Remplacer dès que possible
tout câble endommagé afin d’éviter de
créer un état de conduite dangereux.[FWA10721]FAU23112
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé:
Huile moteur
U3C3F4F0.book Page 27 Thursday, July 9, 2009 11:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
FAU44272
Contrôle et lubrification de la pé-
dale de frein et du sélecteur Pédale de frein
Sélecteur au pied
Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
FAU23142
Contrôle et lubrification des le-
viers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Lubrifiant recommandé:
Graisse à base de savon au lithium
U3C3F4F0.book Page 28 Thursday, July 9, 2009 11:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
FAU23213

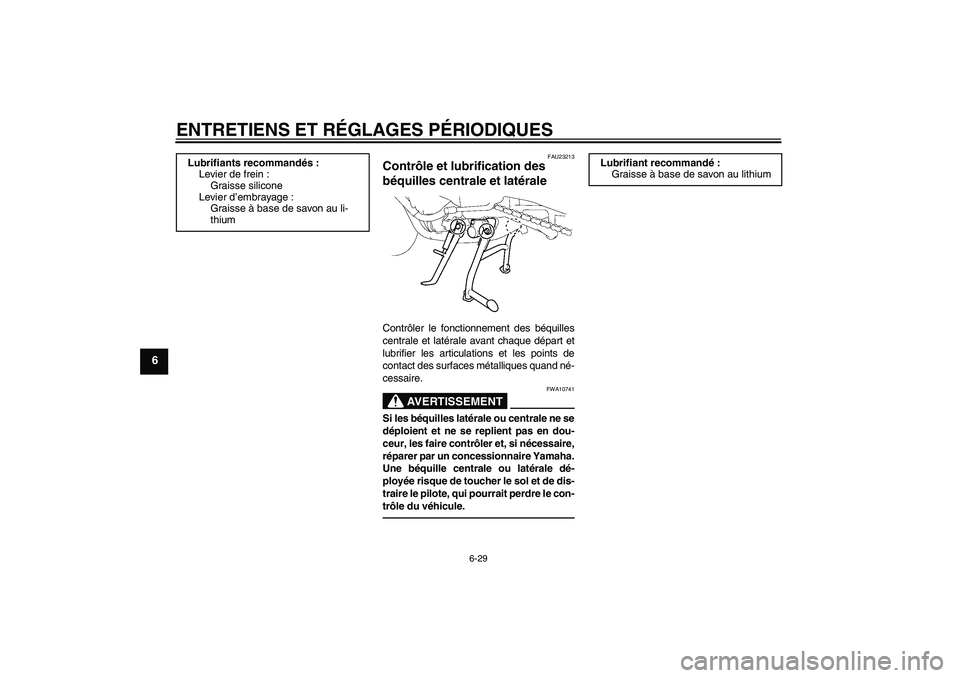

Contrôle et lubrification des
béquilles centrale et latérale Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT
FWA10741
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire Yamaha.
Une béquille centrale ou latérale dé-
ployée risque de toucher le sol et de dis-
traire le pilote, qui pourrait perdre le con-
trôle du véhicule.
Lubrifiants recommandés:
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au li-
thium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U3C3F4F0.book Page 29 Thursday, July 9, 2009 11:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
FAU23272

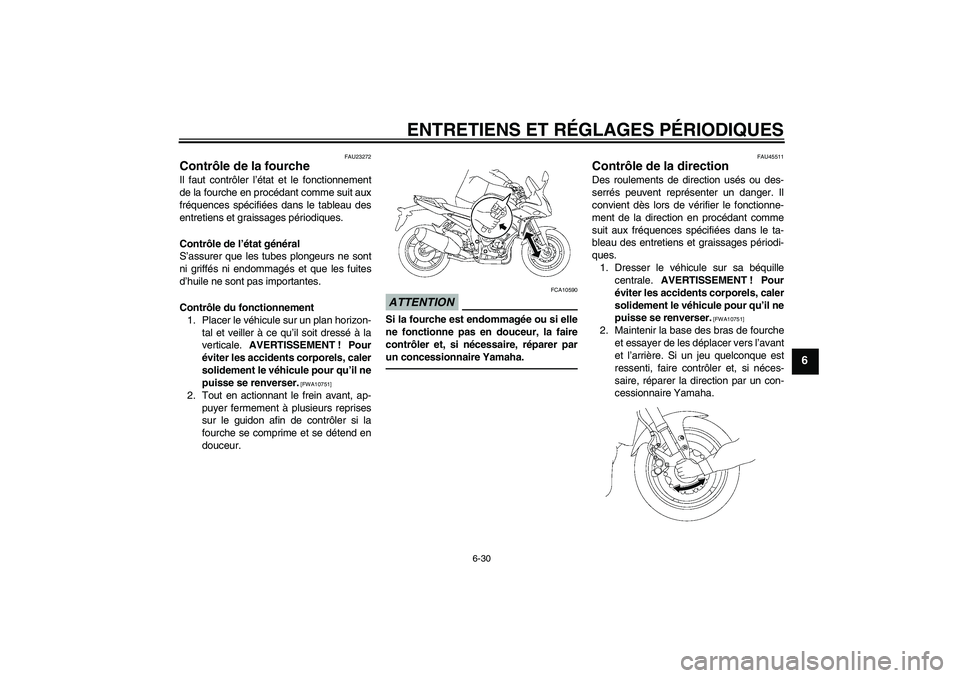

Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU45511
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Dresser le véhicule sur sa béquille
centrale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U3C3F4F0.book Page 30 Thursday, July 9, 2009 11:27 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
FAU23291
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU33654
Batterie La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux àproximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
3. Batterie
U3C3F4F0.book Page 31 Thursday, July 9, 2009 11:27 AM
