YAMAHA FZ1 S 2011 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2011, Model line: FZ1 S, Model: YAMAHA FZ1 S 2011Pages: 106, PDF-Größe: 3.46 MB
Page 61 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEI
S
Die Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.6. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.
1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1. Motoröl-Ablassschraube
2. Dichtung
1
1
2
1.Ölfilterschlüssel
2.Ölfilterpatrone
1. O-Ring
U1CAG0G0.book Page 12 Wednesday, September 8, 2010 1:19 PM
Page 62 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.7. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.ACHTUNG
GCA11620
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.ACHTUNG
GCA10401
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, obwohl der Ölstand korrekt
ist, sofort den Motor ausschalten und
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.11. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
1. DrehmomentschlüsselAnzugsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.10 L (3.28 US qt, 2.73 Imp.qt)
U1CAG0G0.book Page 13 Wednesday, September 8, 2010 1:19 PM
Page 63 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU40044
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand
an oder unter der Minimalstandmar-
kierung, die Abdeckung C abnehmen,
um Zugang zum Kühlflüssigkeits-Aus-
gleichsbehälter zu erhalten. (Siehe
Seite 6-9.)
4. Den Deckel des Kühlflüssigkeits-Aus-
gleichsbehälters abnehmen, Kühlflüs-
sigkeit bis zur Maximalstand-Markie-
rung nachfüllen, und dann den Deckel
wieder aufsetzen. WARNUNG! Nur
den Kühlflüssigkeits-Ausgleichs-
behälterdeckel öffnen. Niemals ver-
suchen, den Kühler-Verschlussde-
ckel bei heißem Motor
abzunehmen.
[GWA15161]
ACHTUNG:
Wenn keine Kühlflüssigkeit zur Ver-
fügung steht, kann stattdessen des-tilliertes Wasser oder weiches Lei-
tungswasser benutzt werden. Kein
hartes Wasser oder Salzwasser ver-
wenden, da dies dem Motor scha-
det. Wenn Wasser anstelle von
Kühlflüssigkeit verwendet wurde,
tauschen Sie es so schnell wie
möglich durch Kühlflüssigkeit aus,
da sonst das Kühlsystem nicht ge-
gen Frost und Korrosion geschützt
ist. Wenn der Kühlflüssigkeit Was-
ser hinzugefügt wurde, den Frost-
schutzmittelgehalt der Kühlflüssig-
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert wird.
[GCA10472]
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
U1CAG0G0.book Page 14 Wednesday, September 8, 2010 1:19 PM
Page 64 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
5. Die Abdeckung montieren.
GAU33031
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10381]GAU40054
Luftfiltereinsatz ersetzen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-19.)
2. Die Abdeckungen A und B abnehmen.
(Siehe Seite 6-9.)
3. Das Verkleidungsteil des Kraftstoff-
tanks losschrauben und abziehen.
4. Den Kraftstofftank losschrauben.5. Den Kraftstofftank vorne anheben und
dann vorsichtig nach hinten, vom Luft-
filtergehäuse weg, kippen, dabei je-
doch nicht die Kraftstoffschläuche ab-
nehmen. WARNUNG! Sicherstellen,
dass der Kraftstofftank gut abge-
stützt ist. Den Kraftstofftank nicht
zu sehr kippen oder an ihm ziehen,
da sich die Kraftstoffschläuche
sonst lösen können, was zu Kraft-
stoffleckage und Brandgefahr füh-
ren kann.
[GWA10411]
Fassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Verkleidungsteil des Kraftstofftanks
2. Schraube des Kraftstofftank-Verkleidungs-
teils
1. Kraftstofftankschraube
U1CAG0G0.book Page 15 Wednesday, September 8, 2010 1:19 PM
Page 65 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
6. Den Luftfilter-Gehäusedeckel ab-
schrauben. ACHTUNG: Beim Aus-
bau des Luftfilter-Gehäusedeckels
darauf achten, dass keine Fremd-
körper in den Zylindereinlass-An-
schluss fallen.
[GCA12881]
7. Den Luftfiltereinsatz herausziehen.8. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: Sicherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
tergehäuse eingesetzt ist. Der Mo-
tor sollte niemals ohne eingebauten
Luftfiltereinsatz betrieben werden,
da sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß un-
terliegen.
[GCA10481]
9. Den Luftfilter-Gehäusedeckel fest-
schrauben.
10. Den Kraftstofftank wieder in die ur-
sprüngliche Lage bringen. Sicherstel-
len, dass die Kraftstoffschläuche kor-
rekt angeschlossen und verlegt und
nicht gequetscht sind. Sicherstellen,
dass der Kraftstofftank-Belüftungs-
schlauch und der Überlaufschlauch in ihre ursprüngliche Position gebracht
werden. WARNUNG! Bevor der
Kraftstofftank in die ursprüngliche
Position gebracht wird sicherstel-
len, dass die Kraftstoffschläuche
nicht beschädigt sind. Wenn ein
Kraftstoffschlauch beschädigt ist,
den Motor nicht anlassen, sondern
den Schlauch von einer Yamaha-
Fachwerkstatt ersetzen lassen, da
sonst Kraftstoff austreten kann, wo-
durch eine Brandgefahr entsteht.
[GWA11361]
FZ1-S
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Luftfiltereinsatz
2. Einlasskrümmer
1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
3. Kraftstofftank-Überlaufschlauch
3
21
U1CAG0G0.book Page 16 Wednesday, September 8, 2010 1:19 PM
Page 66 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
FZ1-SA
FZ1-SA
11. Den Kraftstofftank festschrauben.
12. Das Verkleidungsteil des Kraftstoff-
tanks in die ursprüngliche Lage brin-
gen und dann festschrauben.13. Die Abdeckungen montieren.
14. Den Fahrersitz montieren.
GAU34301
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
1. Kraftstofftank-Überlaufschlauch
2. Ausgangsstellung (Farbmarkierung)
1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
21
12
1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
1100–1300 U/min
U1CAG0G0.book Page 17 Wednesday, September 8, 2010 1:19 PM
Page 67 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU21384
Spiel des Gasdrehgriffs prüfen Das Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des
Gasdrehgriffs regelmäßig prüfen und ggf.
von einer Yamaha-Fachwerkstatt einstellen
lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Spiel des Gasdrehgriffs
U1CAG0G0.book Page 18 Wednesday, September 8, 2010 1:19 PM
Page 68 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

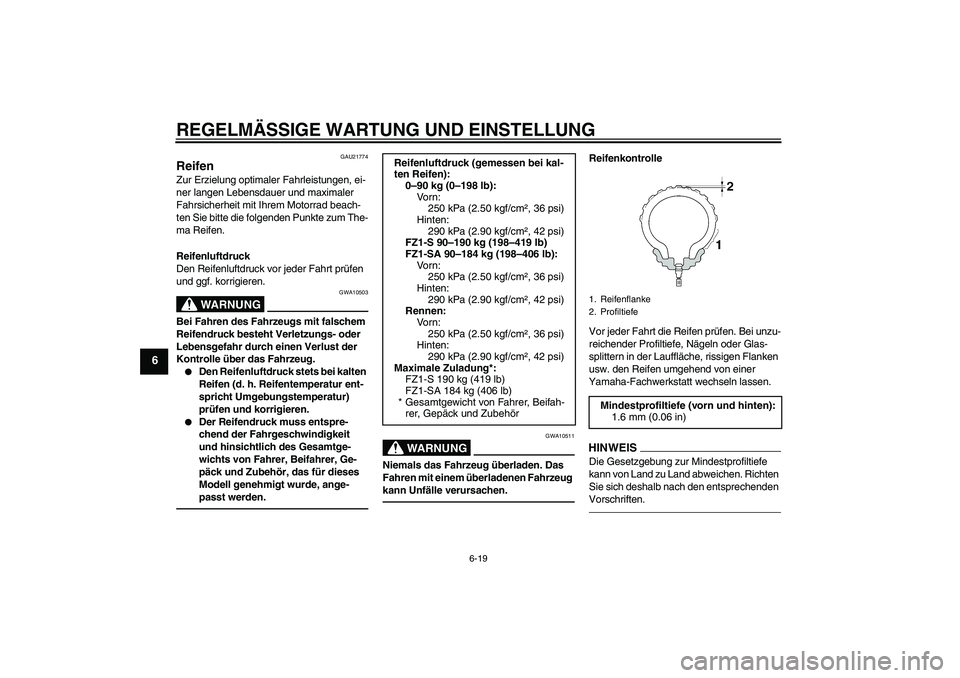

6-19
6
GAU21774
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10503
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zuladung*:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U1CAG0G0.book Page 19 Wednesday, September 8, 2010 1:19 PM
Page 69 of 106
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
WARNUNG
GWA10471
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichtig “eingefahren” werden.
Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventilen be-
stückt.
WARNUNG
GWA10481
Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.
Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-
chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vo r d e r r e i f e n :
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
DUNLOP/D221FA
Hinterreifen:
Größe:
190/50 ZR17M/C (73W)
Hersteller/Modell:
DUNLOP/D221G
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U1CAG0G0.book Page 20 Wednesday, September 8, 2010 1:19 PM
Page 70 of 106

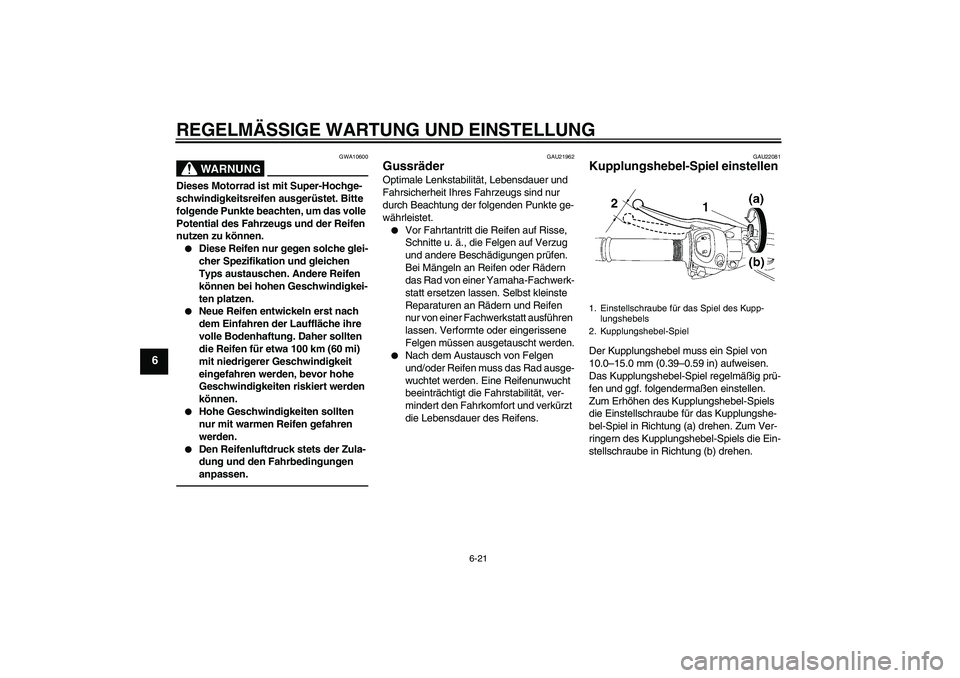

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.
GAU21962
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fachwerk-
statt ersetzen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausführen
lassen. Verformte oder eingerissene
Felgen müssen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
GAU22081
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel in Richtung (a) drehen. Zum Ver-
ringern des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
U1CAG0G0.book Page 21 Wednesday, September 8, 2010 1:19 PM
