ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3


Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.


Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-
ursachen können.
GAU10472
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEI
S
Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU10550
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEISDie Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
U1CAG0G0.book Page 2 Wednesday, September 8, 2010 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU10683
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “OFF” drehen.
GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf“” drehen
kann.
ACHTUNG
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.12
1. Drücken.
2. Abbiegen.12
U1CAG0G0.book Page 3 Wednesday, September 8, 2010 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU49391
Kontroll- und Warnleuchten
GAU11030
Blinker-Kontrollleuchten“” und“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11254
Ölstand-Warnleuchte“”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.HINWEIS

Trotz korrektem Ölstand kann es vor-
kommen, dass die Warnleuchte an
Steigungen oder während plötzlichen
Beschleunigungs- bzw. Abbremsvor-
gängen flackert, was unter diesen Um-
ständen normal ist.


Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für die Prü-
fung des Ölstands ausgestattet. Falls
im Ölstand-Prüfstromkreis ein Pro-
blem detektiert wird, wird der folgende
Vorgang so lange wiederholt, bis die
Fehlfunktion korrigiert worden ist: Die
Ölstand-Warnleuchte wird zehn Mal
aufblinken und dann 2.5 Sekunden
lang ausgehen. In diesem Fall das
Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU11428
Kühlflüssigkeitstemperatur-
Warnleuchte“”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
1. Linke Blinker-Kontrollleuchte“”
2. Rechte Blinker-Kontrollleuchte“”
3. Leerlauf-Kontrollleuchte“”
4. Fernlicht-Kontrollleuchte“”
5. Motorstörungs-Warnleuchte“”
6.Ölstand-Warnleuchte“”
7. Kühlflüssigkeitstemperatur-
Warnleuchte“”
8. Antiblockiersystem (ABS)-Warnleuchte“”
(für ABS-Modelle)
9. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
ABS
U1CAG0G0.book Page 4 Wednesday, September 8, 2010 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
GAU11534
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn im elektrischen Stromkreis der den
Motor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-
Fachwerkstatt überprüfen. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-11.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU11545
ABS-Warnleuchte“” (für ABS-Model-
le)
Wenn diese Warnleuchte während des
Fahrens aufleuchtet oder zu blinken be-
ginnt, arbeitet das ABS möglicherweise
nicht korrekt. Tritt dies auf, lassen Sie das
System sobald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-15.)
WARNUNG
GWA10081
Leuchtet die ABS-Warnleuchte auf oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
Leuchtet die Warnleuchte während der
Fahrt auf oder beginnt sie zu blinken,
lassen Sie das Bremssystem sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU38624
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-11.)
ABS
U1CAG0G0.book Page 7 Wednesday, September 8, 2010 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
ACHTUNG
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 12000 U/min und darüberUhr
Die Digitaluhr wird angezeigt, sobald der
Schlüssel auf “ON” gedreht wird. Die Uhr
kann außerdem 10 Sekunden lang ange-
zeigt werden, indem man auf den Wahl-
knopf “SELECT” drückt, während der Zünd-
schlüssel auf “OFF”, “LOCK” oder“”
steht.
Uhr stellen1. Den Schlüssel auf “ON” drehen.2. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
Kilometerzähler-BetriebsartenDrücken Sie den Wahlknopf “SELECT”, um
in folgender Reihenfolge zwischen dem Ki-
lometerzähler “ODO” und den Tageskilo-
meterzähler-Betriebsarten “TRIP A” und
“TRIP B” umzuschalten:
TRIP A → TRIP B → ODO → TRIP A
Wenn die Kraftstoffmenge im Kraftstofftank
auf 3.4 L (0.90 US gal, 0.75 Imp.gal) ab-
sinkt, beginnt das linke Segment des Kraft-
stoffmessers zu blinken und die Kilometer-
zähleranzeige wechselt automatisch zum
Reservekilometerzähler-Modus “F-TRIP”,
der die zurückgelegte Strecke ab diesem
Zeitpunkt aufzeichnet. Mit dem Wahlknopf
“SELECT” kann in diesem Fall in folgender
Reihenfolge zwischen den verschiedenen
Betriebsarten umgeschaltet werden:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.1. Uhr
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
U1CAG0G0.book Page 9 Wednesday, September 8, 2010 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU26823
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Bremshebelposition ausgestattet. Um
den Abstand zwischen dem Bremshebel
und dem Lenkergriff einzustellen, das Ein-
stellrad drehen, während Sie den Hebel
vom Lenkergriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der“”-Markierung auf dem
Handbremshebel fluchten.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU26794
ABS (für ABS-Modelle) Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das ABS wird durch ein
elektronisches Steuergerät (ECU) über-
wacht. Wenn eine Störung auftritt, reagie-
ren die Bremsen völlig normal auf manuelle
Betätigung der Bremshebel.
WARNUNG
GWA10090


Das ABS vermag nur lange Brems-
wege zu verkürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS

Die Bremsen werden mit dem aktivier-
ten ABS in der üblichen Weise betä-
tigt. An den Bremshebeln könnte ein
Pulsieren wahrgenommen werden,
was unter diesen Umständen normal
ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
1. Handbremshebel
2. Einstellrad der Handbremshebelposition
3.“” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1. Fußbremshebel
U1CAG0G0.book Page 15 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
GAU1770C
Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 LuftfiltereinsatzErsetzen.√
2 KupplungFunktion prüfen.
Einstellen.√√√√√
3*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.
Klemmen und richtigen Verlauf
überprüfen.√√√√√
Ersetzen. Alle 4 Jahre
6*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
7*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
8*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
U1CAG0G0.book Page 5 Wednesday, September 8, 2010 1:19 PM

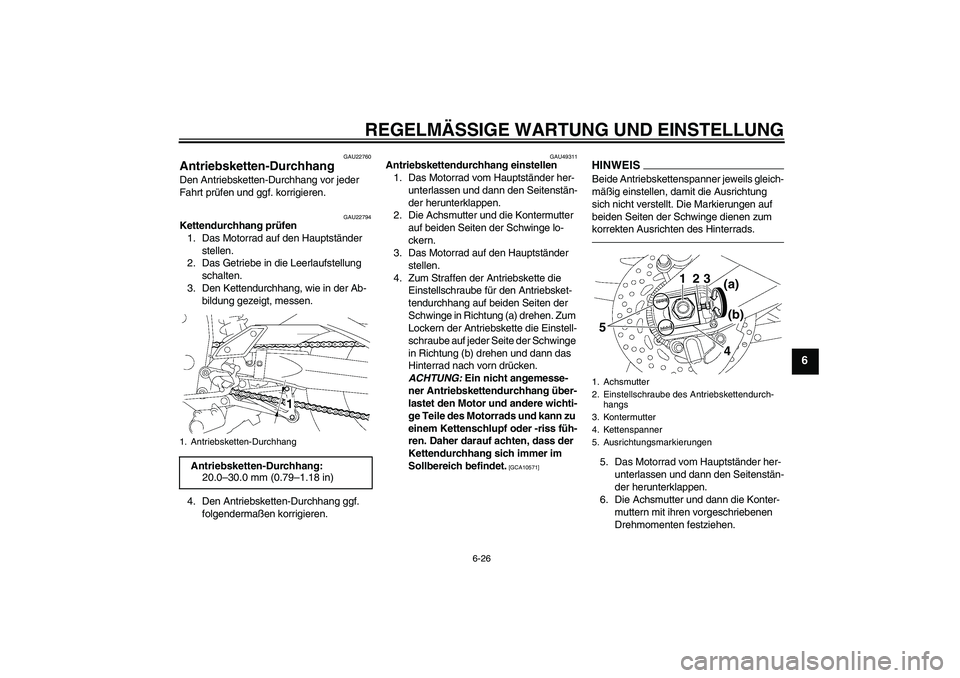

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22794
Kettendurchhang prüfen
1. Das Motorrad auf den Hauptständer
stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU49311
Antriebskettendurchhang einstellen
1. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
2. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern.
3. Das Motorrad auf den Hauptständer
stellen.
4. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zum
korrekten Ausrichten des Hinterrads.5. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
6. Die Achsmutter und dann die Konter-
muttern mit ihren vorgeschriebenen
Drehmomenten festziehen.
1. Antriebsketten-DurchhangAntriebsketten-Durchhang:
20.0–30.0 mm (0.79–1.18 in)
1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Kettenspanner
5. Ausrichtungsmarkierungen
1
4 5
23
(a)
(b)
U1CAG0G0.book Page 26 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
GAU45511
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU50210
Batterie Die Batterie befindet sich unter dem Fahrer-
sitz. (Siehe Seite 3-19.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
1. Pluskabel der Batterie (rot)
2. Minuspol-Batteriekabel (schwarz)
3. Batterie
U1CAG0G0.book Page 31 Wednesday, September 8, 2010 1:19 PM

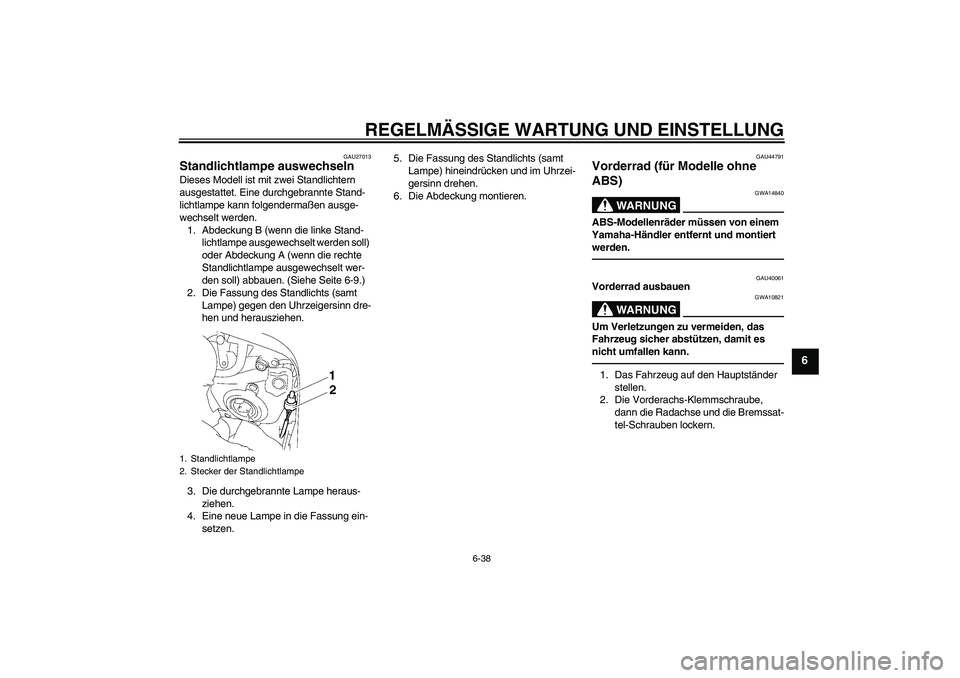

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
GAU27013
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Abdeckung B (wenn die linke Stand-
lichtlampe ausgewechselt werden soll)
oder Abdeckung A (wenn die rechte
Standlichtlampe ausgewechselt wer-
den soll) abbauen. (Siehe Seite 6-9.)
2. Die Fassung des Standlichts (samt
Lampe) gegen den Uhrzeigersinn dre-
hen und herausziehen.
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.5. Die Fassung des Standlichts (samt
Lampe) hineindrücken und im Uhrzei-
gersinn drehen.
6. Die Abdeckung montieren.
GAU44791
Vorderrad (für Modelle ohne
ABS)
WARNUNG
GWA14840
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert
werden.
GAU40061
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Vorderachs-Klemmschraube,
dann die Radachse und die Bremssat-
tel-Schrauben lockern.
1. Standlichtlampe
2. Stecker der Standlichtlampe
U1CAG0G0.book Page 38 Wednesday, September 8, 2010 1:19 PM
