ABS YAMAHA FZ1 S 2011 Instructieboekje (in Dutch)

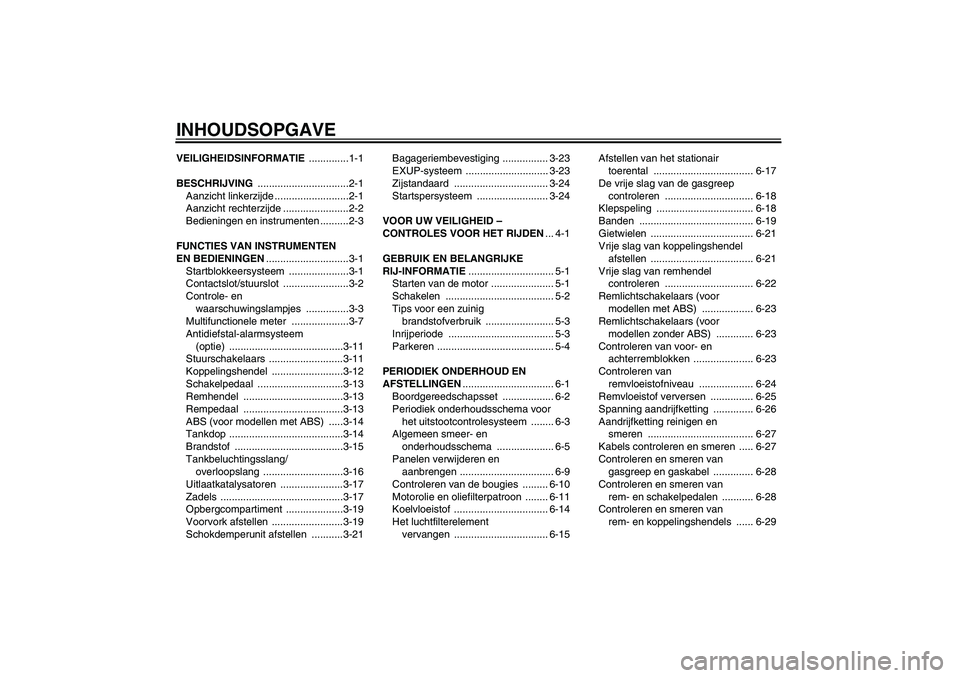

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN.............................3-1
Startblokkeersysteem .....................3-1
Contactslot/stuurslot .......................3-2
Controle- en
waarschuwingslampjes ...............3-3
Multifunctionele meter ....................3-7
Antidiefstal-alarmsysteem
(optie) ........................................3-11
Stuurschakelaars ..........................3-11
Koppelingshendel .........................3-12
Schakelpedaal ..............................3-13
Remhendel ...................................3-13
Rempedaal ...................................3-13
ABS (voor modellen met ABS) .....3-14
Tankdop ........................................3-14
Brandstof ......................................3-15
Tankbeluchtingsslang/
overloopslang ............................3-16
Uitlaatkatalysatoren ......................3-17
Zadels ...........................................3-17
Opbergcompartiment ....................3-19
Voorvork afstellen .........................3-19
Schokdemperunit afstellen ...........3-21Bagageriembevestiging ................ 3-23
EXUP-systeem ............................. 3-23
Zijstandaard ................................. 3-24
Startspersysteem ......................... 3-24
VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN... 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE.............................. 5-1
Starten van de motor ...................... 5-1
Schakelen ...................................... 5-2
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-3
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
AFSTELLINGEN................................ 6-1
Boordgereedschapsset .................. 6-2
Periodiek onderhoudsschema voor
het uitstootcontrolesysteem ........ 6-3
Algemeen smeer- en
onderhoudsschema .................... 6-5
Panelen verwijderen en
aanbrengen ................................. 6-9
Controleren van de bougies ......... 6-10
Motorolie en oliefilterpatroon ........ 6-11
Koelvloeistof ................................. 6-14
Het luchtfilterelement
vervangen ................................. 6-15Afstellen van het stationair
toerental ................................... 6-17
De vrije slag van de gasgreep
controleren ............................... 6-18
Klepspeling .................................. 6-18
Banden ........................................ 6-19
Gietwielen .................................... 6-21
Vrije slag van koppelingshendel
afstellen .................................... 6-21
Vrije slag van remhendel
controleren ............................... 6-22
Remlichtschakelaars (voor
modellen met ABS) .................. 6-23
Remlichtschakelaars (voor
modellen zonder ABS) ............. 6-23
Controleren van voor- en
achterremblokken ..................... 6-23
Controleren van
remvloeistofniveau ................... 6-24
Remvloeistof verversen ............... 6-25
Spanning aandrijfketting .............. 6-26
Aandrijfketting reinigen en
smeren ..................................... 6-27
Kabels controleren en smeren ..... 6-27
Controleren en smeren van
gasgreep en gaskabel .............. 6-28
Controleren en smeren van
rem- en schakelpedalen ........... 6-28
Controleren en smeren van
rem- en koppelingshendels ...... 6-29U1CAD0D0.book Page 1 Thursday, September 9, 2010 5:12 PM

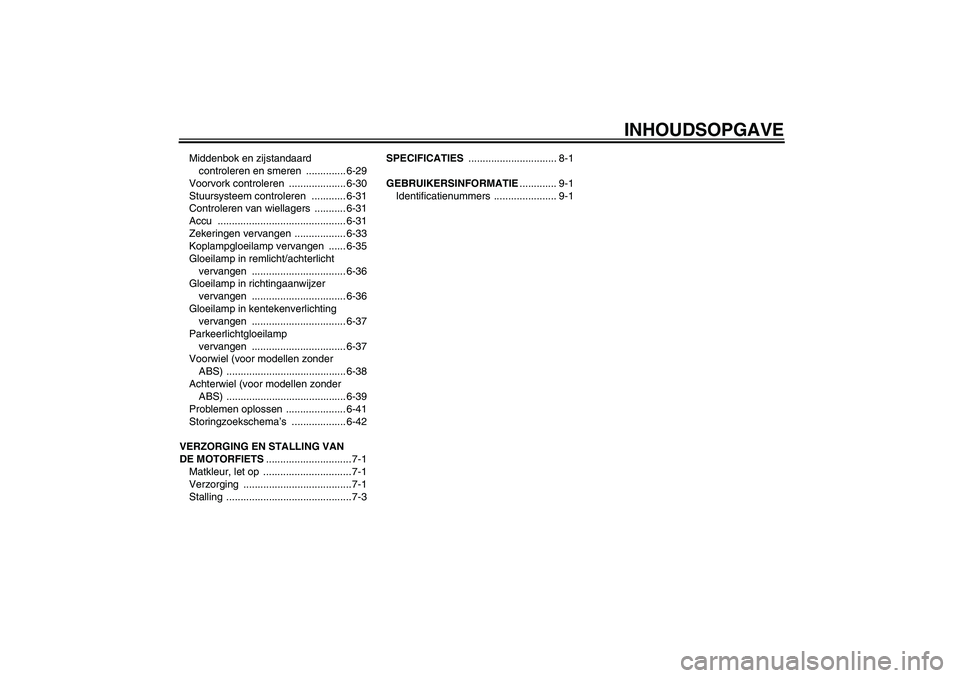

INHOUDSOPGAVE
Middenbok en zijstandaard
controleren en smeren .............. 6-29
Voorvork controleren .................... 6-30
Stuursysteem controleren ............ 6-31
Controleren van wiellagers ........... 6-31
Accu ............................................. 6-31
Zekeringen vervangen .................. 6-33
Koplampgloeilamp vervangen ...... 6-35
Gloeilamp in remlicht/achterlicht
vervangen ................................. 6-36
Gloeilamp in richtingaanwijzer
vervangen ................................. 6-36
Gloeilamp in kentekenverlichting
vervangen ................................. 6-37
Parkeerlichtgloeilamp
vervangen ................................. 6-37
Voorwiel (voor modellen zonder
ABS) .......................................... 6-38
Achterwiel (voor modellen zonder
ABS) .......................................... 6-39
Problemen oplossen ..................... 6-41
Storingzoekschema’s ................... 6-42
VERZORGING EN STALLING VAN
DE MOTORFIETS.............................. 7-1
Matkleur, let op ............................... 7-1
Verzorging ......................................7-1
Stalling ............................................7-3SPECIFICATIES ............................... 8-1
GEBRUIKERSINFORMATIE............. 9-1
Identificatienummers ...................... 9-1
U1CAD0D0.book Page 2 Thursday, September 9, 2010 5:12 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3

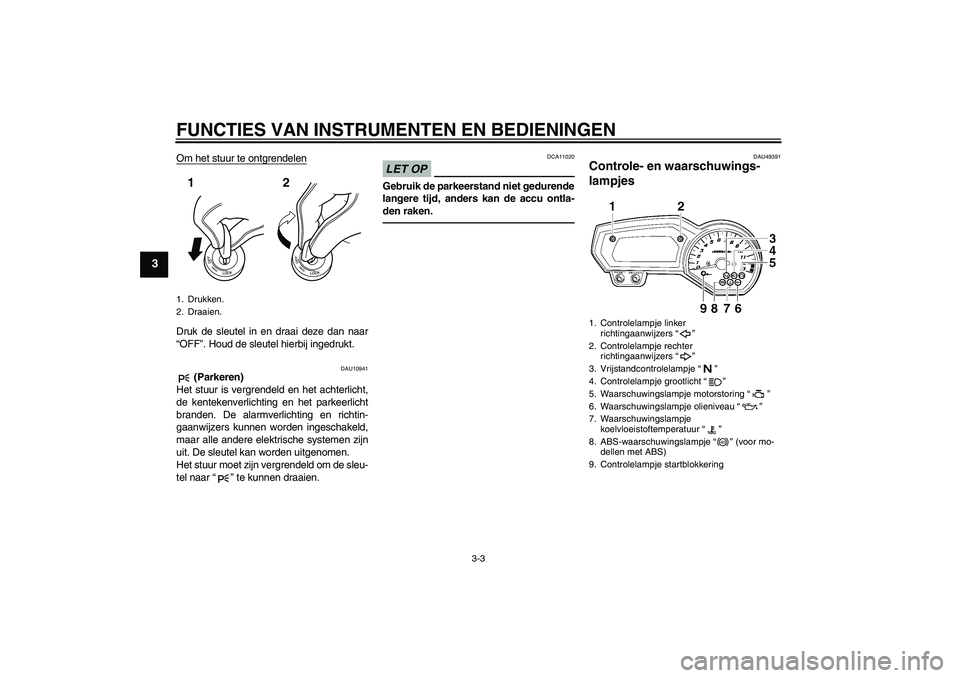

Om het stuur te ontgrendelenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAU10941
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar“” te kunnen draaien.
LET OP
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
DAU49391
Controle- en waarschuwings-
lampjes
1. Drukken.
2. Draaien.12
1. Controlelampje linker
richtingaanwijzers“”
2. Controlelampje rechter
richtingaanwijzers“”
3. Vrijstandcontrolelampje“”
4. Controlelampje grootlicht“”
5. Waarschuwingslampje motorstoring“”
6. Waarschuwingslampje olieniveau“”
7. Waarschuwingslampje
koelvloeistoftemperatuur“”
8. ABS-waarschuwingslampje“” (voor mo-
dellen met ABS)
9. Controlelampje startblokkering
ABS
U1CAD0D0.book Page 3 Thursday, September 9, 2010 5:12 PM

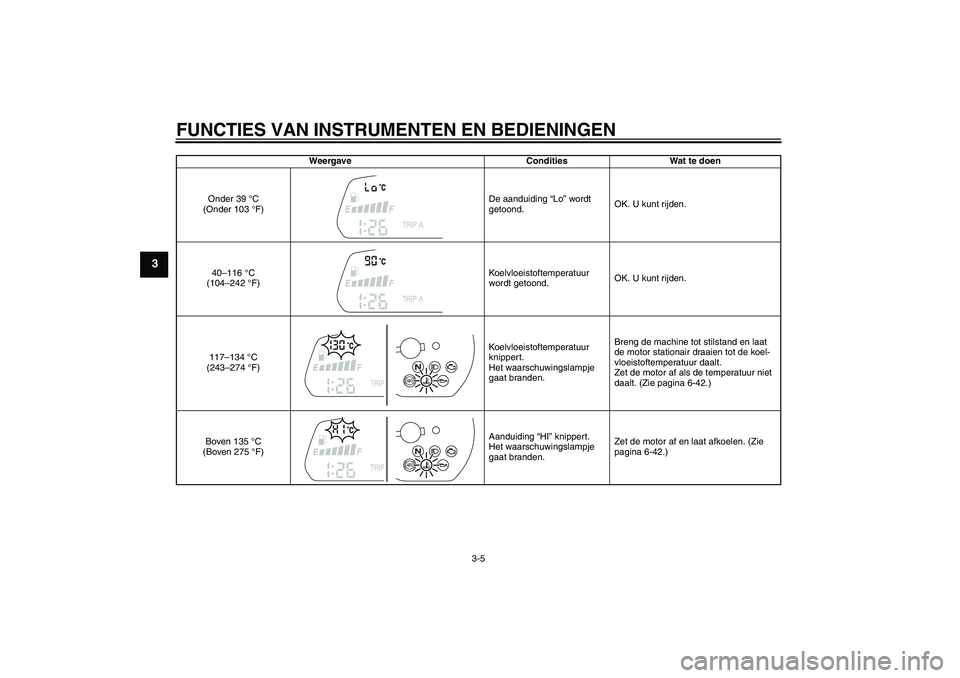

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
Weergave Condities Wat te doen
Onder 39 °C
(Onder 103 °F)De aanduiding “Lo” wordt
getoond.OK. U kunt rijden.
40–116 °C
(104–242 °F)Koelvloeistoftemperatuur
wordt getoond.OK. U kunt rijden.
117–134 °C
(243–274 °F)Koelvloeistoftemperatuur
knippert.
Het waarschuwingslampje
gaat branden.Breng de machine tot stilstand en laat
de motor stationair draaien tot de koel-
vloeistoftemperatuur daalt.
Zet de motor af als de temperatuur niet
daalt. (Zie pagina 6-42.)
Boven 135 °C
(Boven 275 °F)Aanduiding “HI” knippert.
Het waarschuwingslampje
gaat branden.Zet de motor af en laat afkoelen. (Zie
pagina 6-42.)
ABSABS
U1CAD0D0.book Page 5 Thursday, September 9, 2010 5:12 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3

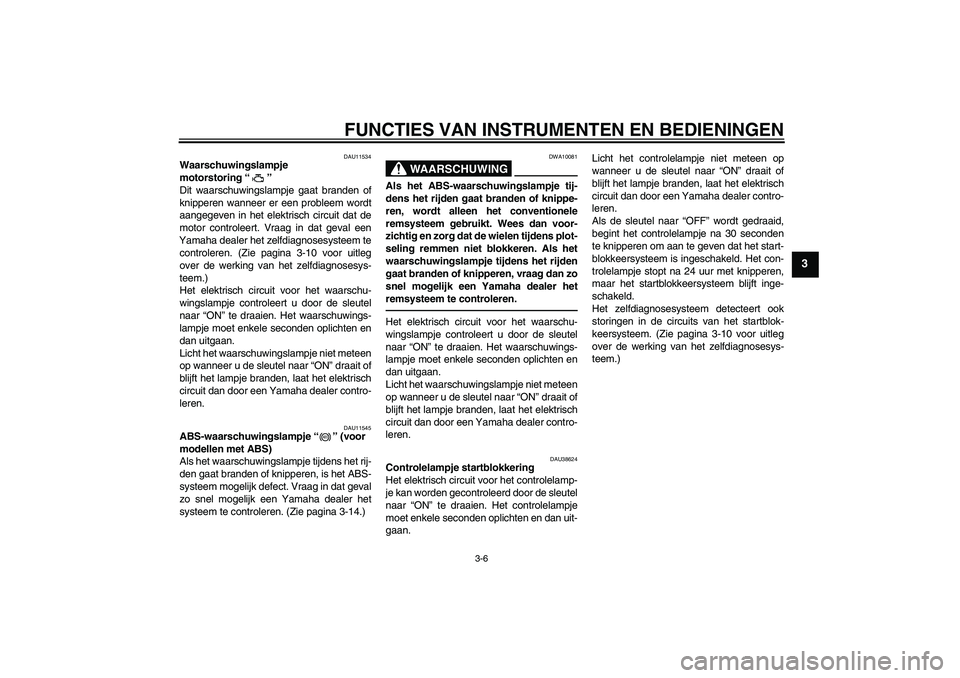

DAU11534
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden of
knipperen wanneer er een probleem wordt
aangegeven in het elektrisch circuit dat de
motor controleert. Vraag in dat geval een
Yamaha dealer het zelfdiagnosesysteem te
controleren. (Zie pagina 3-10 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU11545
ABS-waarschuwingslampje“” (voor
modellen met ABS)
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het ABS-
systeem mogelijk defect. Vraag in dat geval
zo snel mogelijk een Yamaha dealer het
systeem te controleren. (Zie pagina 3-14.)
WAARSCHUWING
DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens plot-
seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen, vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU38624
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-10 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
ABS
U1CAD0D0.book Page 6 Thursday, September 9, 2010 5:12 PM

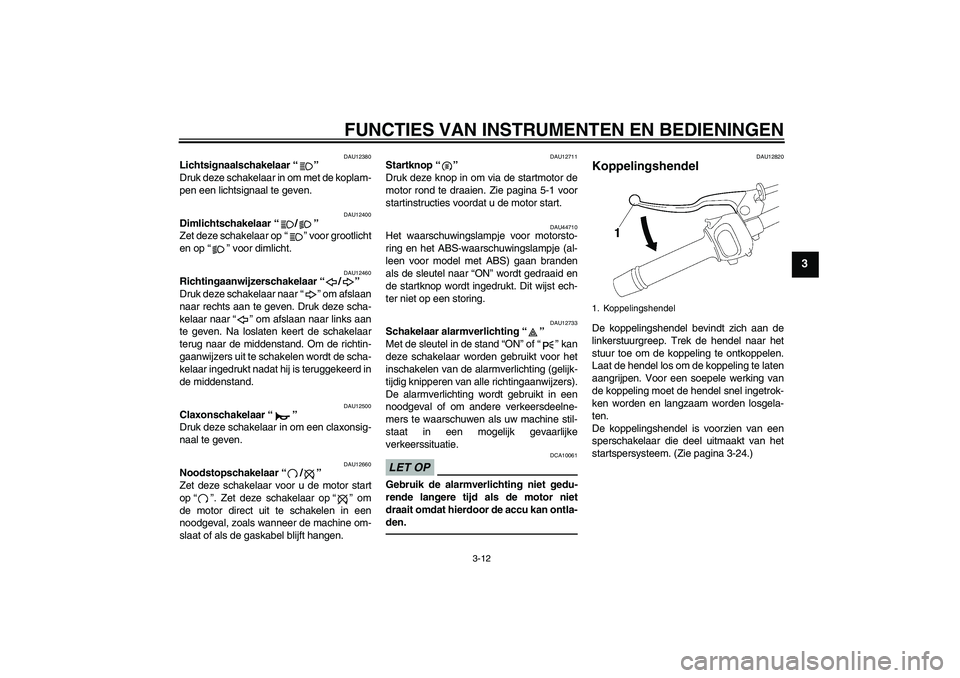

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU12380
Lichtsignaalschakelaar“”
Druk deze schakelaar in om met de koplam-
pen een lichtsignaal te geven.
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op“” voor grootlicht
en op“” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar“” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar“” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar“/”
Zet deze schakelaar voor u de motor start
op“”. Zet deze schakelaar op“” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU44710
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje (al-
leen voor model met ABS) gaan branden
als de sleutel naar “ON” wordt gedraaid en
de startknop wordt ingedrukt. Dit wijst ech-
ter niet op een storing.
DAU12733
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of“” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-24.)1. Koppelingshendel
U1CAD0D0.book Page 12 Thursday, September 9, 2010 5:12 PM

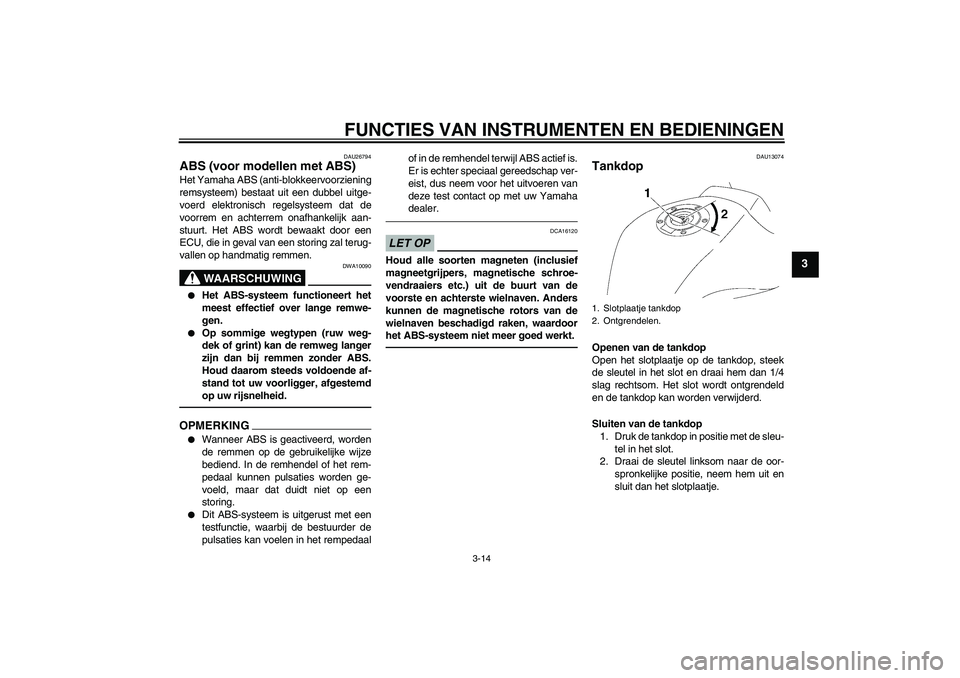

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU26794
ABS (voor modellen met ABS) Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt. Het ABS wordt bewaakt door een
ECU, die in geval van een storing zal terug-
vallen op handmatig remmen.
WAARSCHUWING
DWA10090


Het ABS-systeem functioneert het
meest effectief over lange remwe-
gen.


Op sommige wegtypen (ruw weg-
dek of grint) kan de remweg langer
zijn dan bij remmen zonder ABS.
Houd daarom steeds voldoende af-
stand tot uw voorligger, afgestemd
op uw rijsnelheid.
OPMERKING

Wanneer ABS is geactiveerd, worden
de remmen op de gebruikelijke wijze
bediend. In de remhendel of het rem-
pedaal kunnen pulsaties worden ge-
voeld, maar dat duidt niet op een
storing.


Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder de
pulsaties kan voelen in het rempedaalof in de remhendel terwijl ABS actief is.
Er is echter speciaal gereedschap ver-
eist, dus neem voor het uitvoeren van
deze test contact op met uw Yamaha
dealer.
LET OP
DCA16120
Houd alle soorten magneten (inclusief
magneetgrijpers, magnetische schroe-
vendraaiers etc.) uit de buurt van de
voorste en achterste wielnaven. Anders
kunnen de magnetische rotors van de
wielnaven beschadigd raken, waardoor
het ABS-systeem niet meer goed werkt.
DAU13074
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.1. Slotplaatje tankdop
2. Ontgrendelen.
U1CAD0D0.book Page 14 Thursday, September 9, 2010 5:12 PM

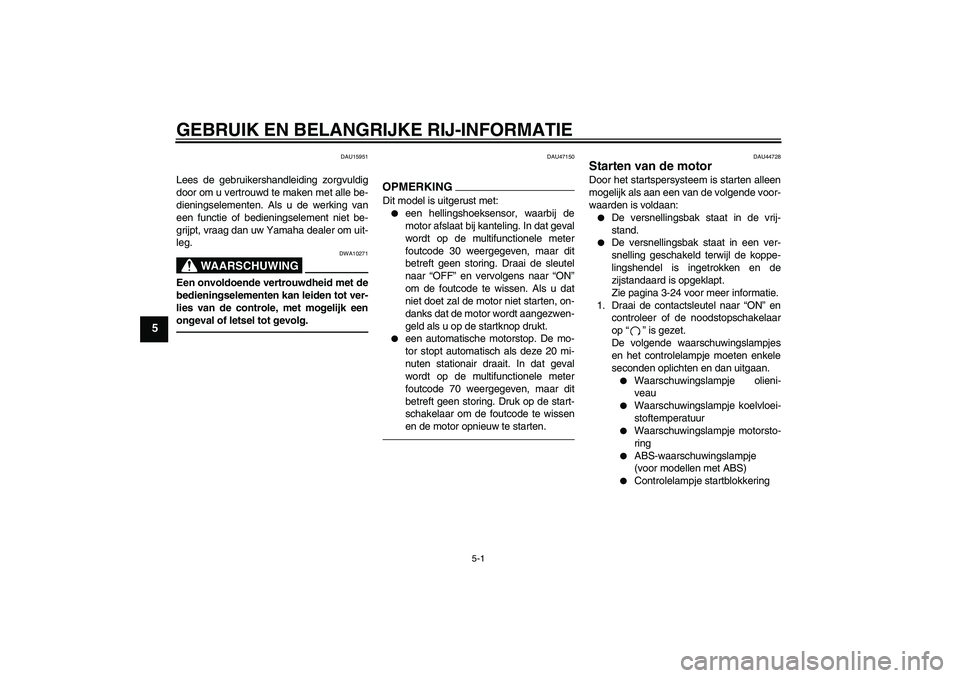

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU47150
OPMERKINGDit model is uitgerust met:

een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op de multifunctionele meter
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.


een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op de multifunctionele meter
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU44728
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-24 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.

Waarschuwingslampje olieni-
veau


Waarschuwingslampje koelvloei-
stoftemperatuur


Waarschuwingslampje motorsto-
ring


ABS-waarschuwingslampje
(voor modellen met ABS)


Controlelampje startblokkering
U1CAD0D0.book Page 1 Thursday, September 9, 2010 5:12 PM

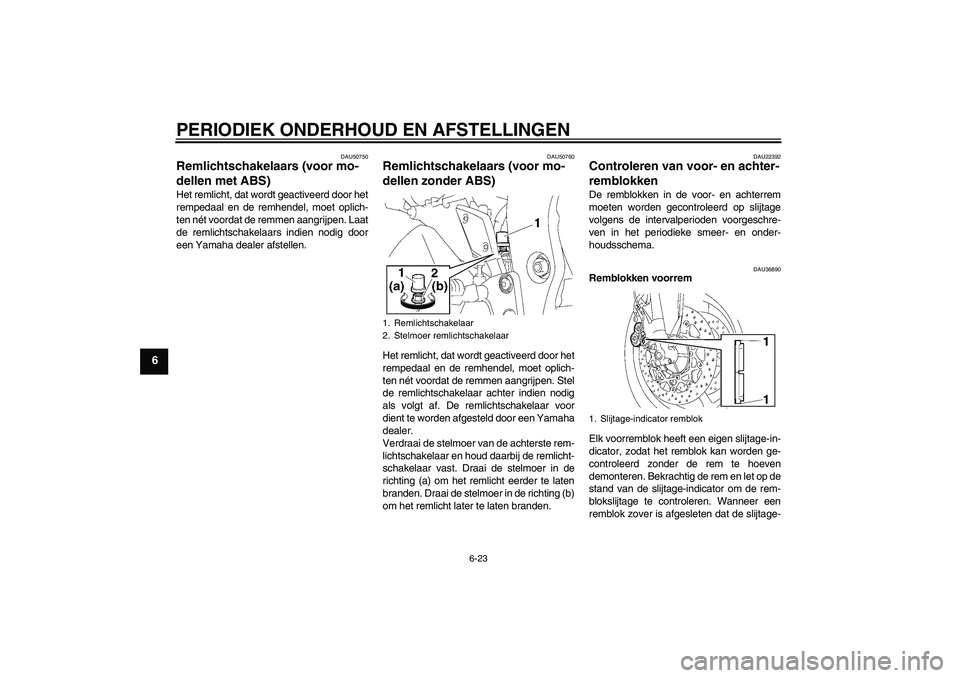

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU50750
Remlichtschakelaars (voor mo-
dellen met ABS) Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Laat
de remlichtschakelaars indien nodig door
een Yamaha dealer afstellen.
DAU50760
Remlichtschakelaars (voor mo-
dellen zonder ABS) Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Stel
de remlichtschakelaar achter indien nodig
als volgt af. De remlichtschakelaar voor
dient te worden afgesteld door een Yamaha
dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
DAU22392
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36890
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijtage-
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1. Slijtage-indicator remblok
U1CAD0D0.book Page 23 Thursday, September 9, 2010 5:12 PM

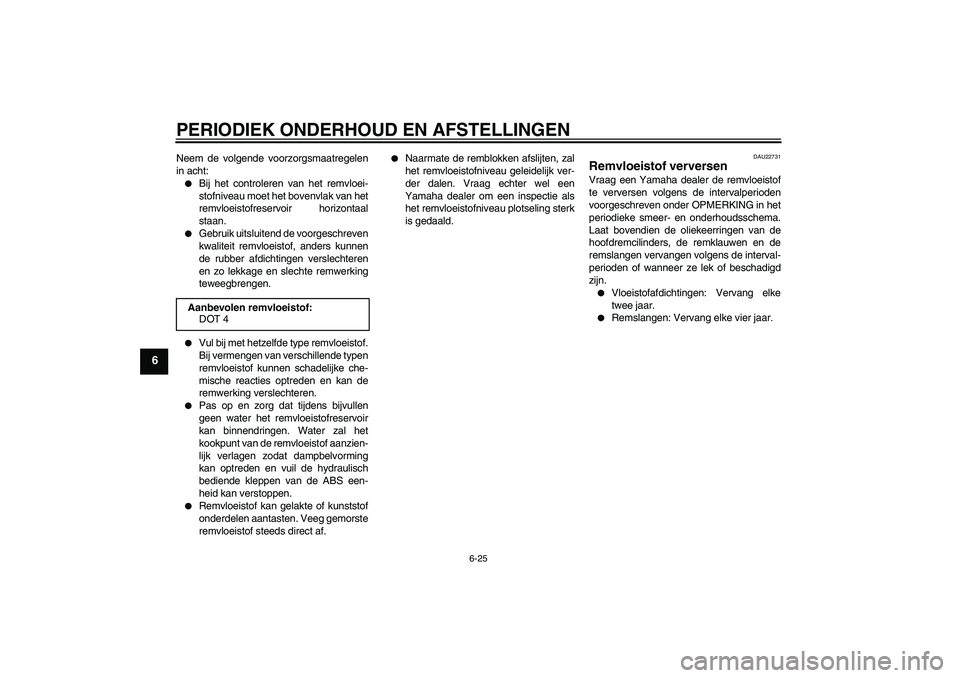

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
Neem de volgende voorzorgsmaatregelen
in acht:

Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden en vuil de hydraulisch
bediende kleppen van de ABS een-
heid kan verstoppen.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22731
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Remslangen: Vervang elke vier jaar. Aanbevolen remvloeistof:
DOT 4
U1CAD0D0.book Page 25 Thursday, September 9, 2010 5:12 PM
