YAMAHA FZ1 S 2011 Manuale duso (in Italian)

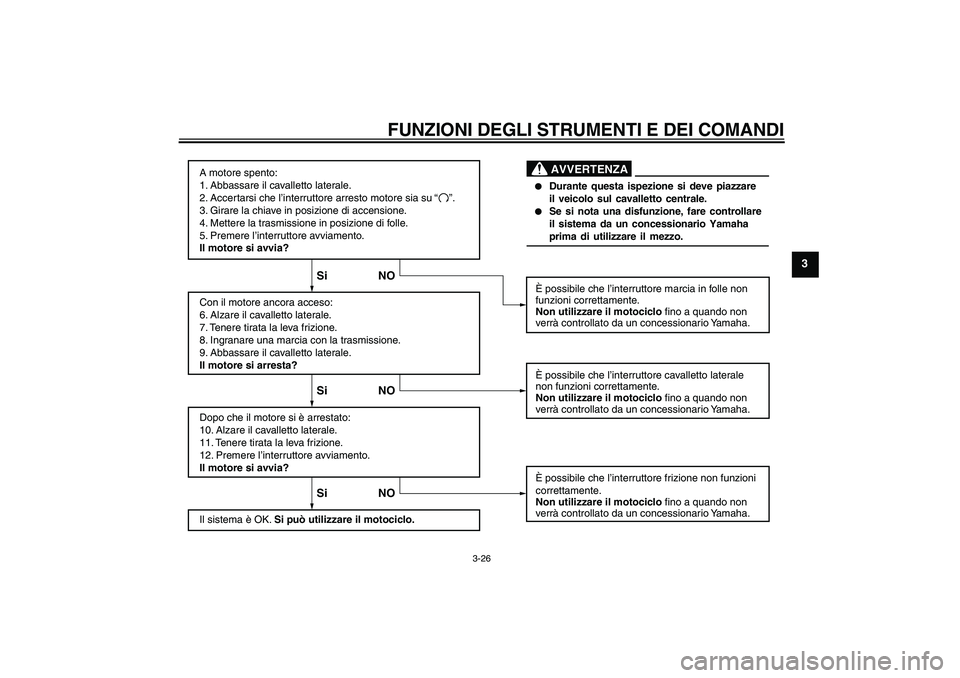

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-26
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO


Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.


Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
“ ”.
U1CAH0H0.book Page 26 Wednesday, September 8, 2010 2:03 PM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello carburante nel serbatoio carburante.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.
Verificare che il tubetto sfiato serbatoio carburante/tubo di troppopieno serbatoio
carburante non presenti fessure o danneggiamenti, e controllare il collegamento
del tubo.3-16, 3-17
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-11
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-14
U1CAH0H0.book Page 1 Wednesday, September 8, 2010 2:03 PM

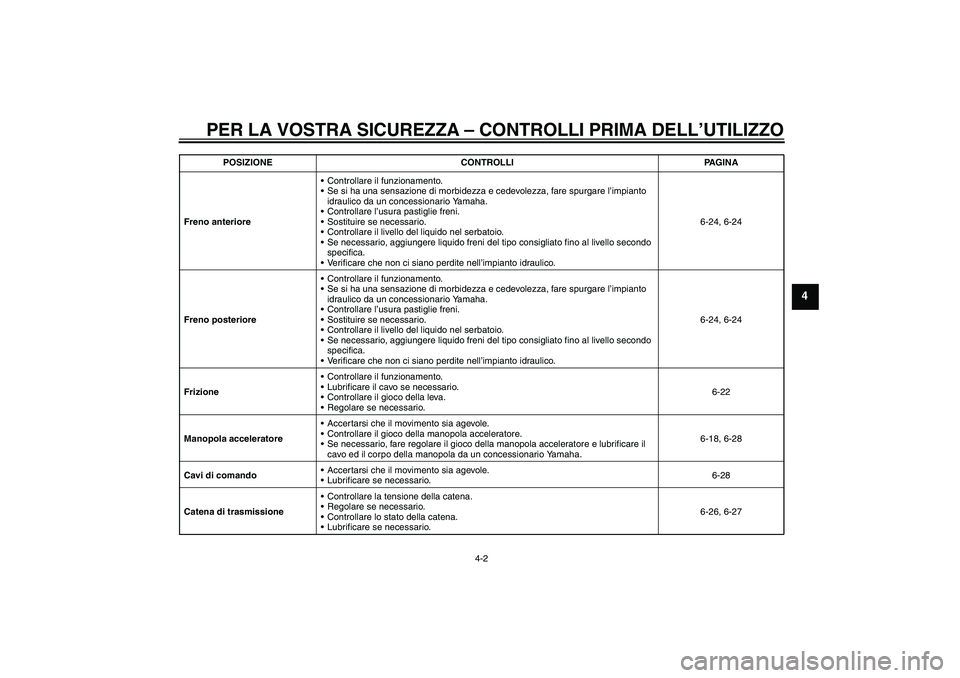

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-24, 6-24
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-24, 6-24
FrizioneControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-22
Manopola acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco della manopola acceleratore.
Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha.6-18, 6-28
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-28
Catena di trasmissioneControllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-26, 6-27 POSIZIONE CONTROLLI PAGINA
U1CAH0H0.book Page 2 Wednesday, September 8, 2010 2:03 PM

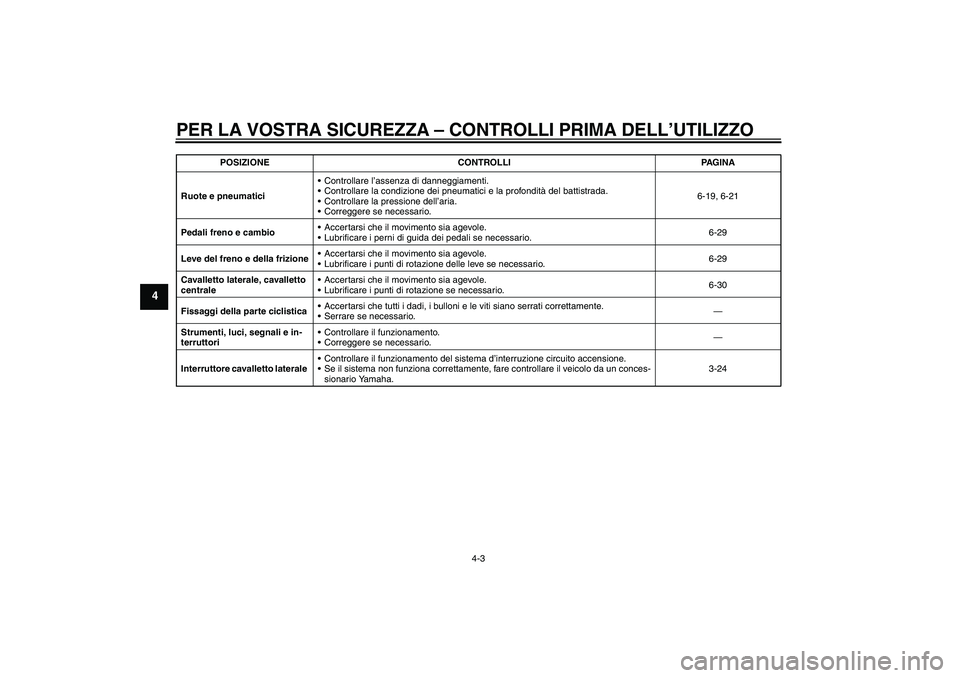

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-19, 6-21
Pedali freno e cambioAccertarsi che il movimento sia agevole.
Lubrificare i perni di guida dei pedali se necessario.6-29
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-29
Cavalletto laterale, cavalletto
centraleAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.6-30
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un conces-
sionario Yamaha.3-24 POSIZIONE CONTROLLI PAGINA
U1CAH0H0.book Page 3 Wednesday, September 8, 2010 2:03 PM

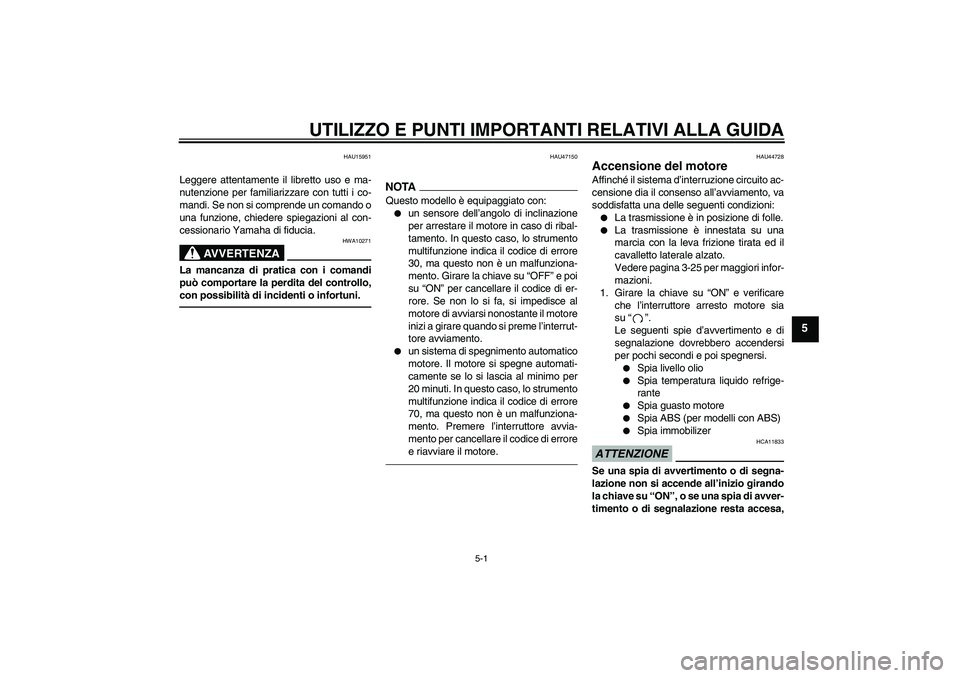

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU47150
NOTAQuesto modello è equipaggiato con:

un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, lo strumento
multifunzione indica il codice di errore
30, ma questo non è un malfunziona-
mento. Girare la chiave su “OFF” e poi
su “ON” per cancellare il codice di er-
rore. Se non lo si fa, si impedisce al
motore di avviarsi nonostante il motore
inizi a girare quando si preme l’interrut-
tore avviamento.


un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. In questo caso, lo strumento
multifunzione indica il codice di errore
70, ma questo non è un malfunziona-
mento. Premere l’interruttore avvia-
mento per cancellare il codice di errore
e riavviare il motore.
HAU44728
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:

La trasmissione è in posizione di folle.


La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-25 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia
su“”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.

Spia livello olio


Spia temperatura liquido refrige-
rante


Spia guasto motore


Spia ABS (per modelli con ABS)


Spia immobilizer
ATTENZIONE
HCA11833
Se una spia di avvertimento o di segna-
lazione non si accende all’inizio girando
la chiave su “ON”, o se una spia di avver-
timento o di segnalazione resta accesa,
U1CAH0H0.book Page 1 Wednesday, September 8, 2010 2:03 PM

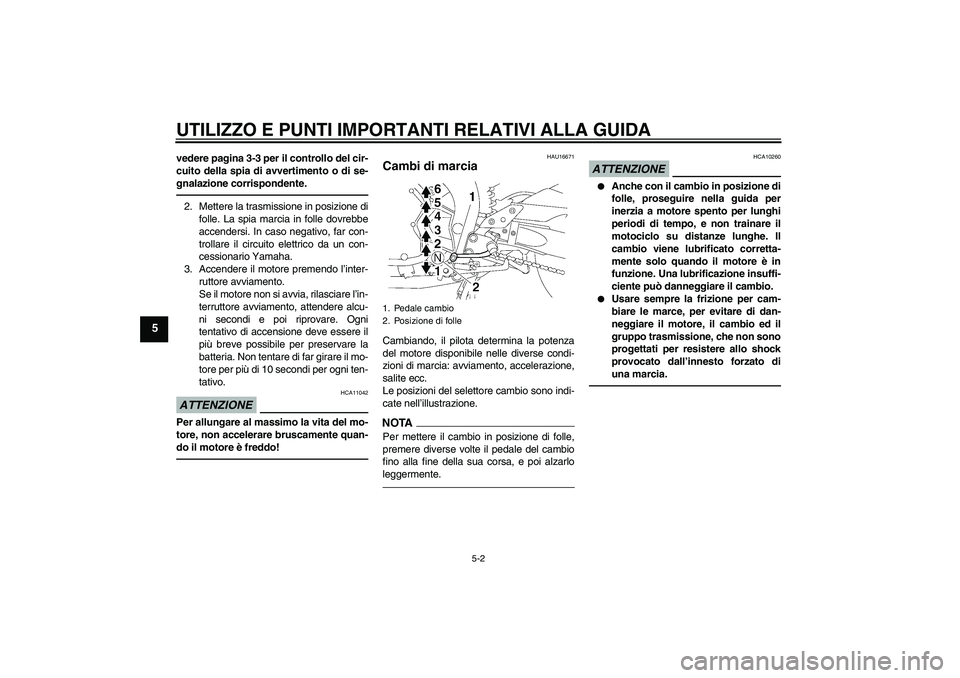

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
vedere pagina 3-3 per il controllo del cir-
cuito della spia di avvertimento o di se-
gnalazione corrispondente.2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo.ATTENZIONE
HCA11042
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!
HAU16671
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarlo
leggermente.
ATTENZIONE
HCA10260


Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.


Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
1. Pedale cambio
2. Posizione di folle
U1CAH0H0.book Page 2 Wednesday, September 8, 2010 2:03 PM

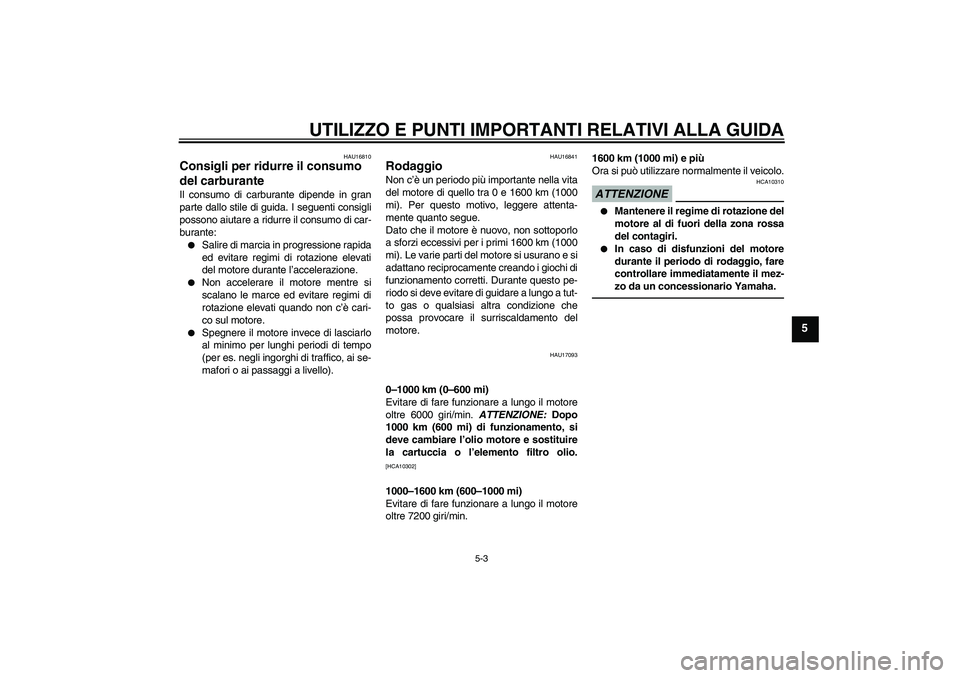

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU16810
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:

Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.


Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.


Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17093
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 6000 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
deve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.[HCA10302]1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 7200 giri/min.1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10310


Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.


In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.
U1CAH0H0.book Page 3 Wednesday, September 8, 2010 2:03 PM

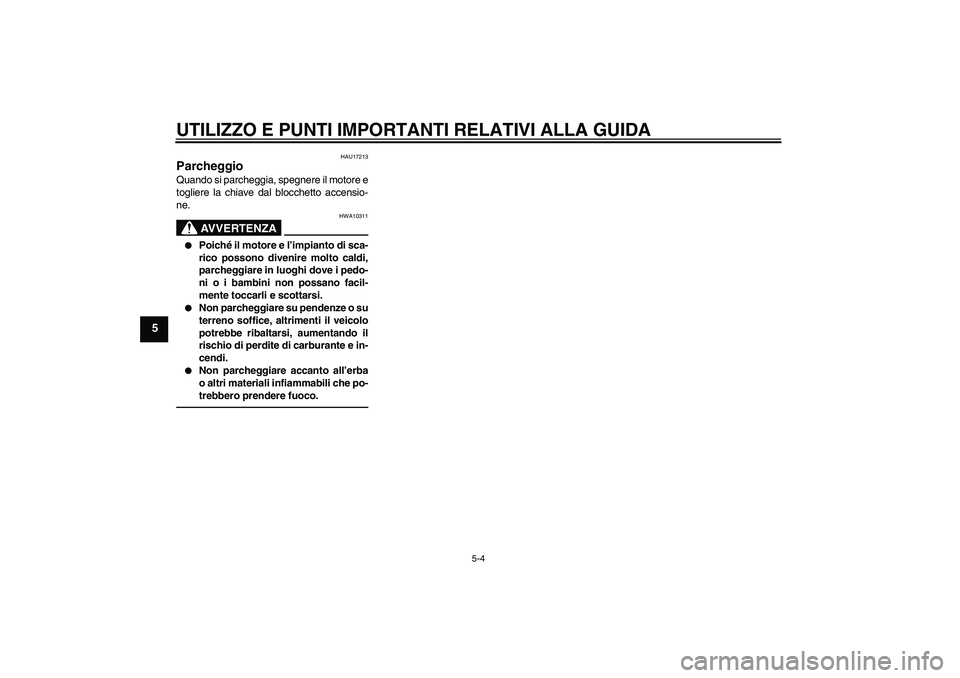

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU17213
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10311


Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.


Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.


Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero prendere fuoco.
U1CAH0H0.book Page 4 Wednesday, September 8, 2010 2:03 PM

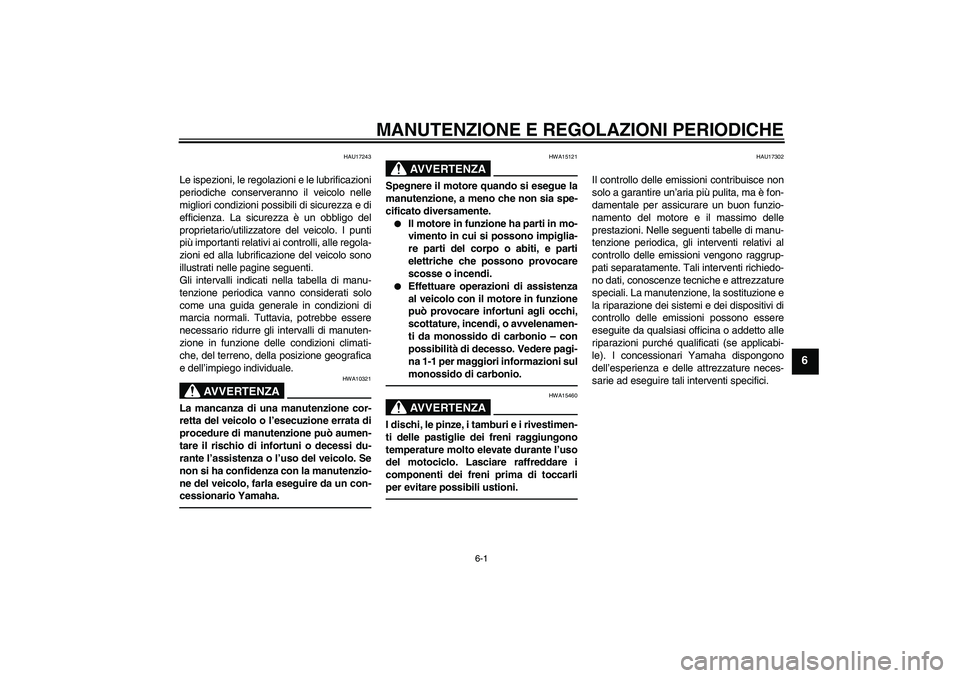

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17243
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15121
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.


Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-1 per maggiori informazioni sul
monossido di carbonio.AVVERTENZA
HWA15460
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso
del motociclo. Lasciare raffreddare i
componenti dei freni prima di toccarli
per evitare possibili ustioni.
HAU17302
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
U1CAH0H0.book Page 1 Wednesday, September 8, 2010 2:03 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6

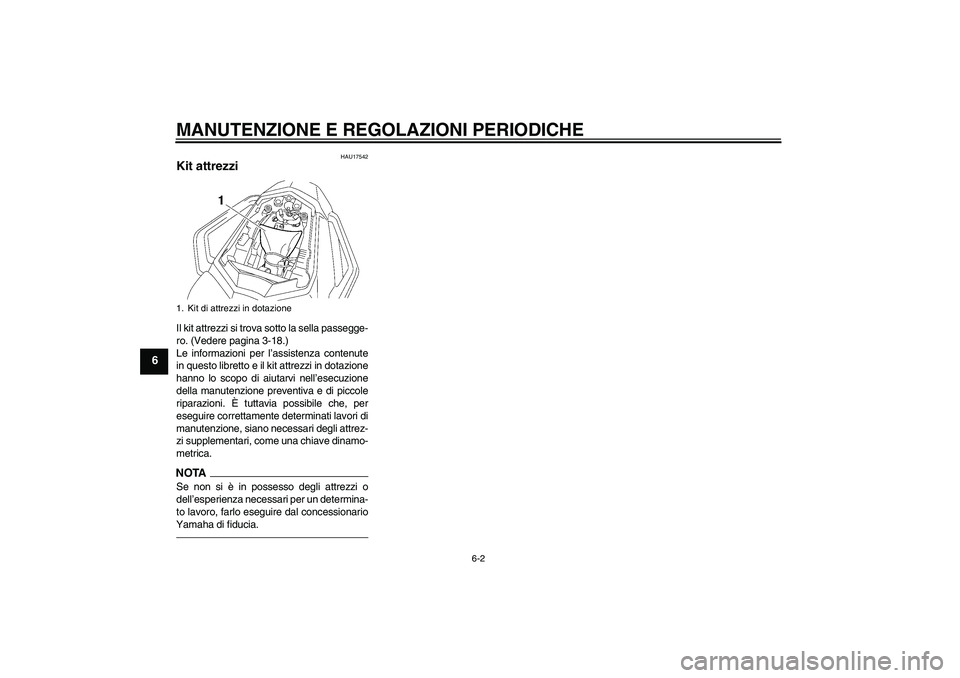

HAU17542
Kit attrezzi Il kit attrezzi si trova sotto la sella passegge-
ro. (Vedere pagina 3-18.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionario
Yamaha di fiducia.1. Kit di attrezzi in dotazioneU1CAH0H0.book Page 2 Wednesday, September 8, 2010 2:03 PM
