ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.ATTENTION
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
FAU19879

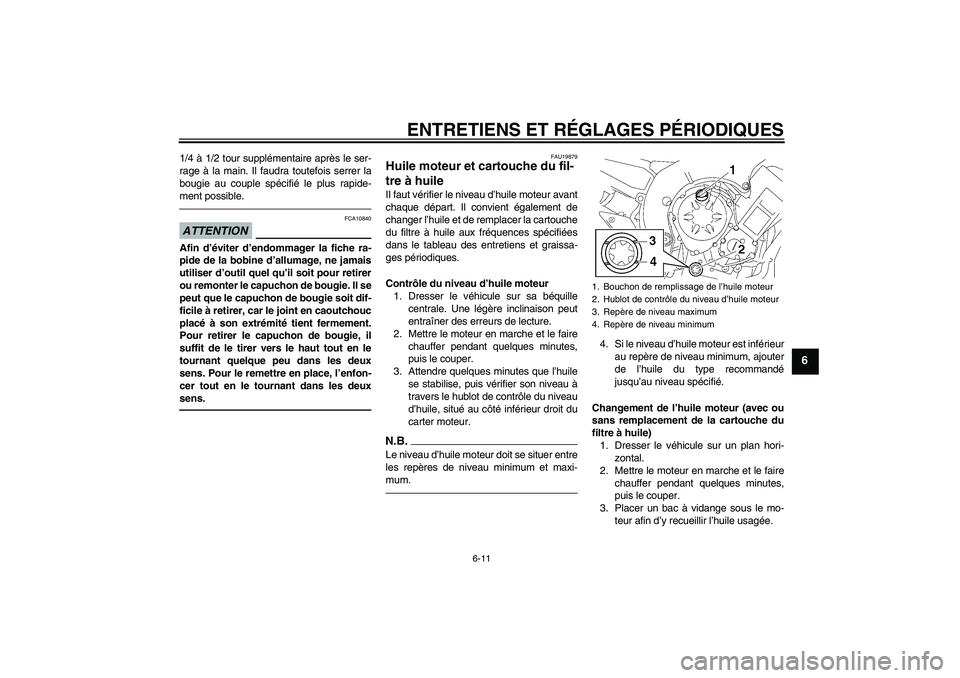

Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle du niveau
d’huile, situé au côté inférieur droit du
carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
U1CAF0F0.book Page 11 Wednesday, September 8, 2010 11:53 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6

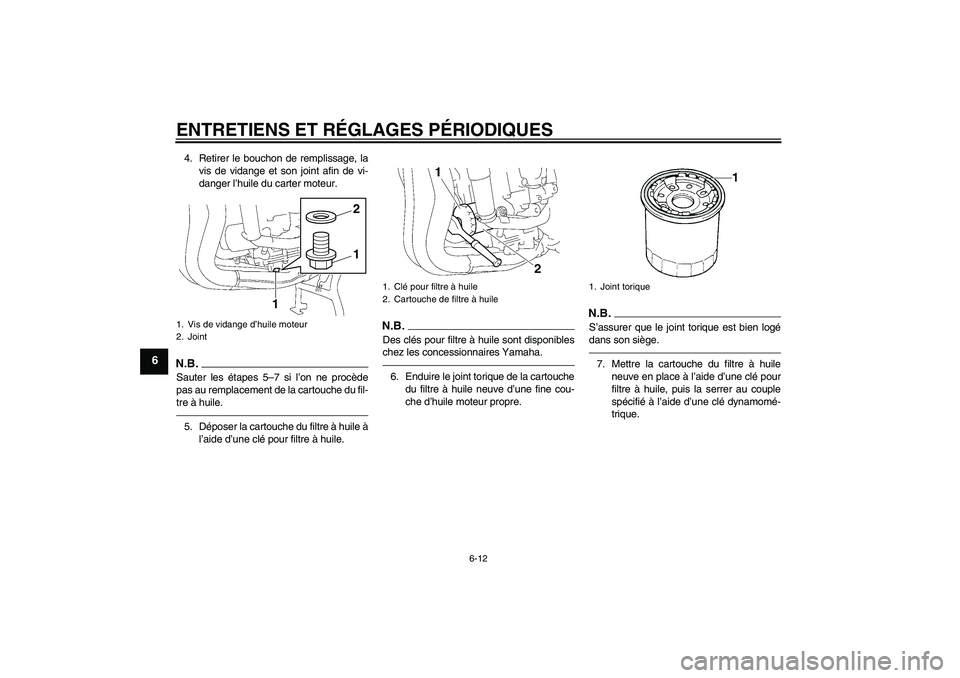

4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du fil-
tre à huile.5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logé
dans son siège.7. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
1. Vis de vidange d’huile moteur
2. Joint
1
1
2
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
1. Joint torique
U1CAF0F0.book Page 12 Wednesday, September 8, 2010 11:53 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6

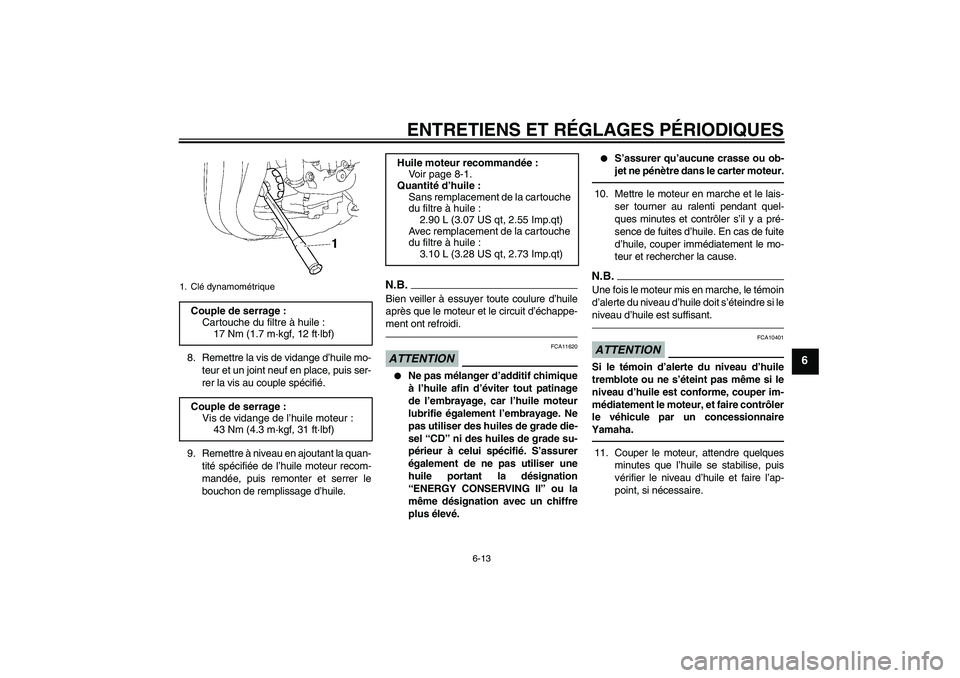

8. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-
ment ont refroidi.ATTENTION
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si le
niveau d’huile est suffisant.ATTENTION
FCA10401
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
médiatement le moteur, et faire contrôler
le véhicule par un concessionnaire
Yamaha.11. Couper le moteur, attendre quelques
minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
2.90 L (3.07 US qt, 2.55 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
3.10 L (3.28 US qt, 2.73 Imp.qt)
U1CAF0F0.book Page 13 Wednesday, September 8, 2010 11:53 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6

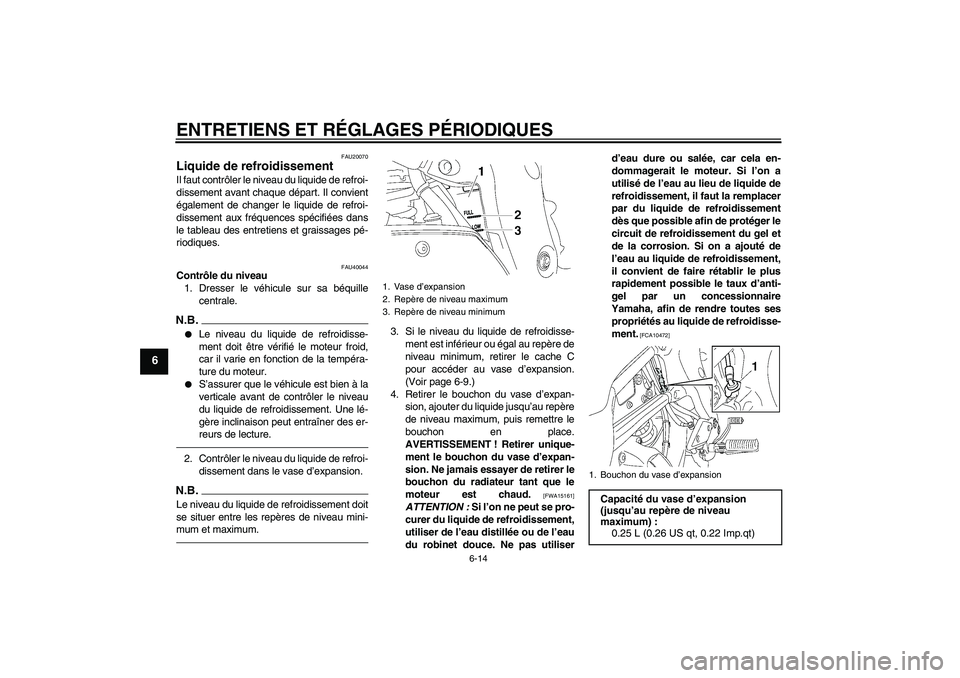

FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU40044
Contrôle du niveau
1. Dresser le véhicule sur sa béquille
centrale.N.B.

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer le cache C
pour accéder au vase d’expansion.
(Voir page 6-9.)
4. Retirer le bouchon du vase d’expan-
sion, ajouter du liquide jusqu’au repère
de niveau maximum, puis remettre le
bouchon en place.
AVERTISSEMENT ! Retirer unique-
ment le bouchon du vase d’expan-
sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15161]
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliserd’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon du vase d’expansionCapacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1CAF0F0.book Page 14 Wednesday, September 8, 2010 11:53 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
5. Reposer le cache.

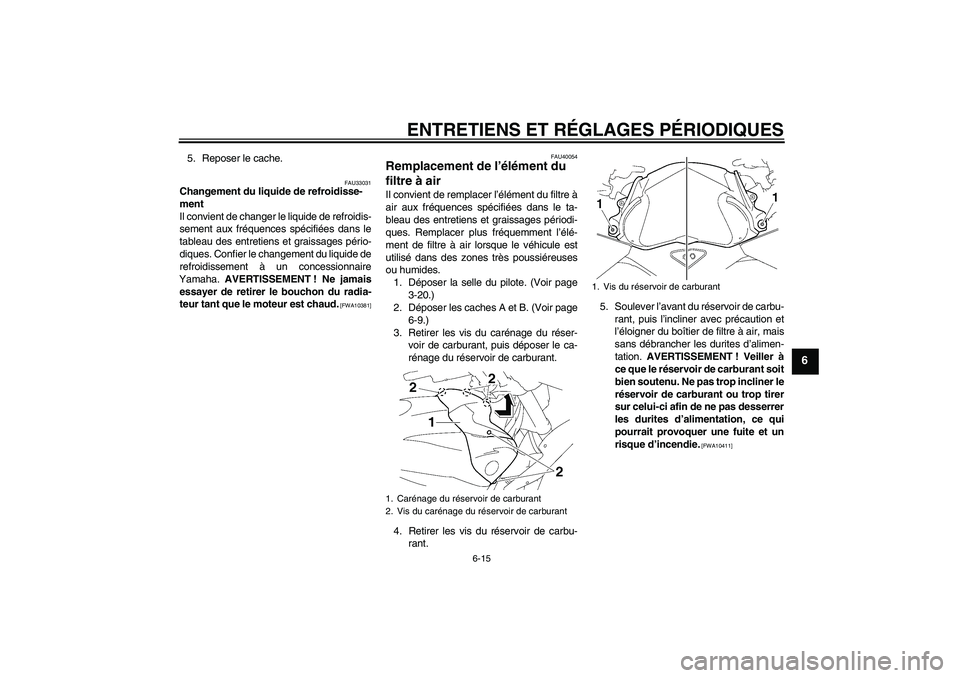

FAU33031
Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10381]FAU40054
Remplacement de l’élément du
filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
1. Déposer la selle du pilote. (Voir page
3-20.)
2. Déposer les caches A et B. (Voir page
6-9.)
3. Retirer les vis du carénage du réser-
voir de carburant, puis déposer le ca-
rénage du réservoir de carburant.
4. Retirer les vis du réservoir de carbu-
rant.5. Soulever l’avant du réservoir de carbu-
rant, puis l’incliner avec précaution et
l’éloigner du boîtier de filtre à air, mais
sans débrancher les durites d’alimen-
tation. AVERTISSEMENT ! Veiller à
ce que le réservoir de carburant soit
bien soutenu. Ne pas trop incliner le
réservoir de carburant ou trop tirer
sur celui-ci afin de ne pas desserrer
les durites d’alimentation, ce qui
pourrait provoquer une fuite et un
risque d’incendie.
[FWA10411]
1. Carénage du réservoir de carburant
2. Vis du carénage du réservoir de carburant
1. Vis du réservoir de carburant
U1CAF0F0.book Page 15 Wednesday, September 8, 2010 11:53 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6

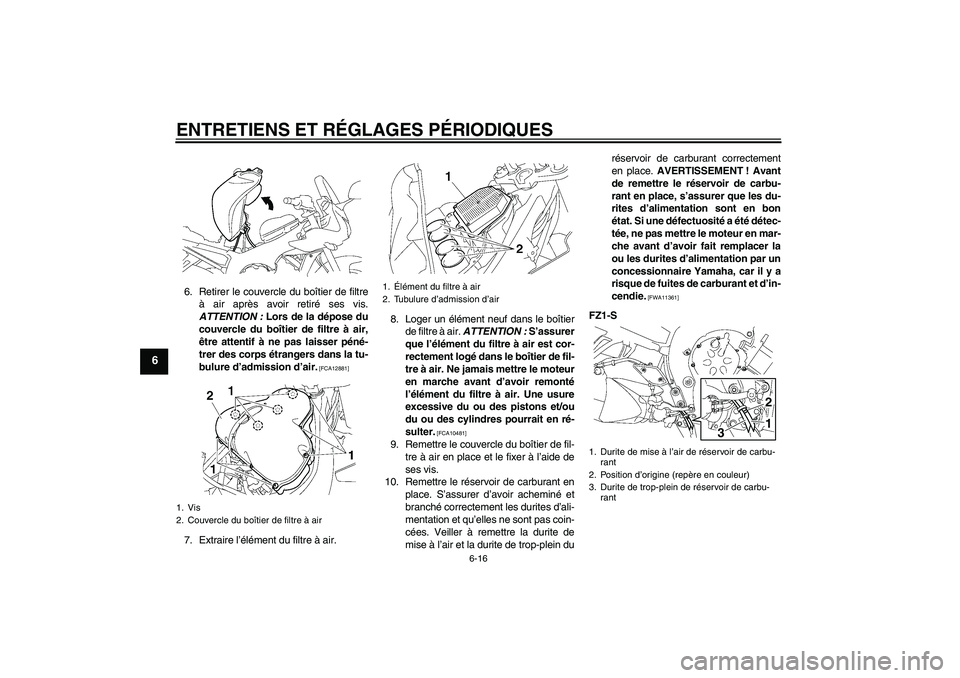

6. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
ATTENTION : Lors de la dépose du
couvercle du boîtier de filtre à air,
être attentif à ne pas laisser péné-
trer des corps étrangers dans la tu-
bulure d’admission d’air.
[FCA12881]
7. Extraire l’élément du filtre à air.8. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de fil-
tre à air. Ne jamais mettre le moteur
en marche avant d’avoir remonté
l’élément du filtre à air. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en ré-
sulter.
[FCA10481]
9. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
10. Remettre le réservoir de carburant en
place. S’assurer d’avoir acheminé et
branché correctement les durites d’ali-
mentation et qu’elles ne sont pas coin-
cées. Veiller à remettre la durite de
mise à l’air et la durite de trop-plein duréservoir de carburant correctement
en place. AVERTISSEMENT ! Avant
de remettre le réservoir de carbu-
rant en place, s’assurer que les du-
rites d’alimentation sont en bon
état. Si une défectuosité a été détec-
tée, ne pas mettre le moteur en mar-
che avant d’avoir fait remplacer la
ou les durites d’alimentation par un
concessionnaire Yamaha, car il y a
risque de fuites de carburant et d’in-
cendie.
[FWA11361]
FZ1-S
1. Vis
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
2. Tubulure d’admission d’air
1. Durite de mise à l’air de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
3. Durite de trop-plein de réservoir de carbu-
rant
3
21
U1CAF0F0.book Page 16 Wednesday, September 8, 2010 11:53 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
FZ1-SA
FZ1-SA
11. Remonter les vis du réservoir de car-
burant.12. Remettre le carénage du réservoir de
carburant en place, puis le fixer à l’aide
des vis du carénage du réservoir de
carburant.
13. Reposer les caches.
14. Remettre la selle du pilote en place.
FAU34301
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage
du ralenti. Pour augmenter le régime de ra-
lenti du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).

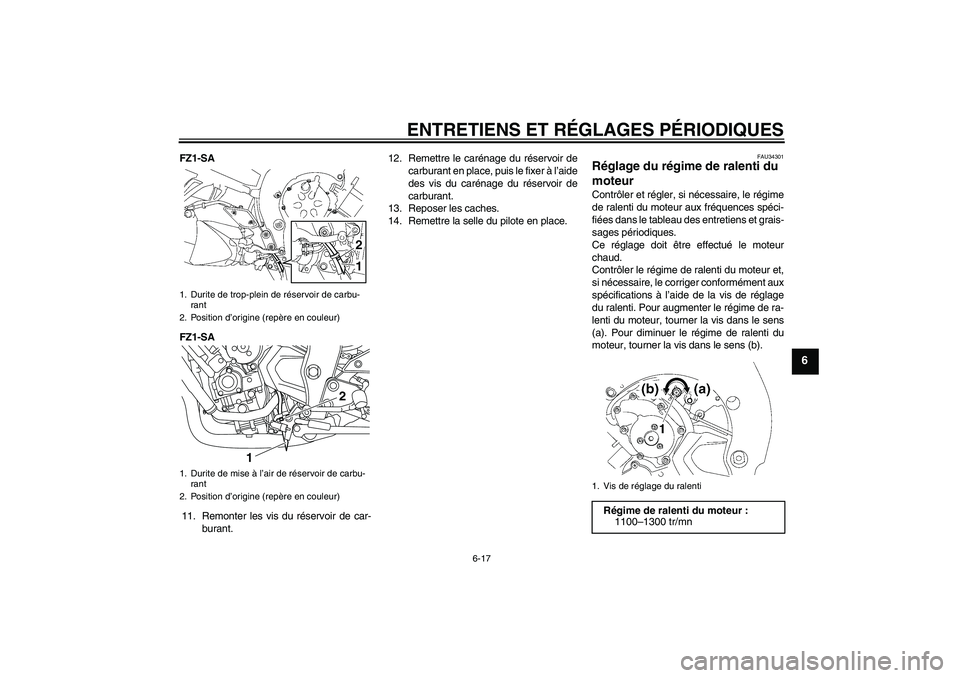

1. Durite de trop-plein de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
1. Durite de mise à l’air de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
21
12
1. Vis de réglage du ralenti
Régime de ralenti du moteur :
1100–1300 tr/mn
U1CAF0F0.book Page 17 Wednesday, September 8, 2010 11:53 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21384
Contrôle de la garde de la poi-
gnée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.

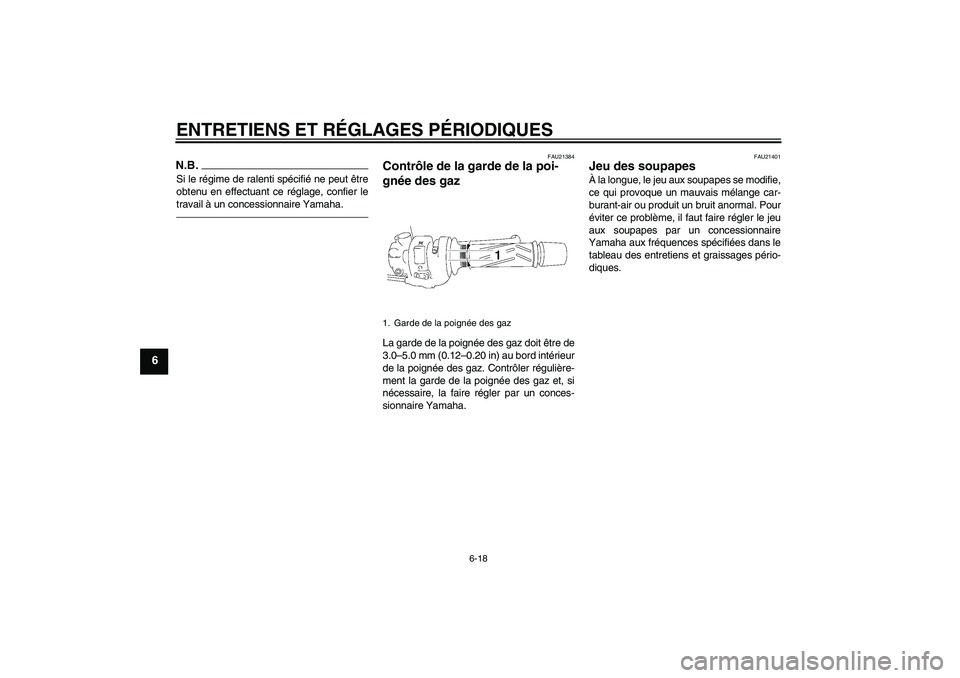

1. Garde de la poignée des gaz
U1CAF0F0.book Page 18 Wednesday, September 8, 2010 11:53 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
FAU21774
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus re-
commandés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10503
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Charge* maximale :
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
* Poids total du pilote, du passager,

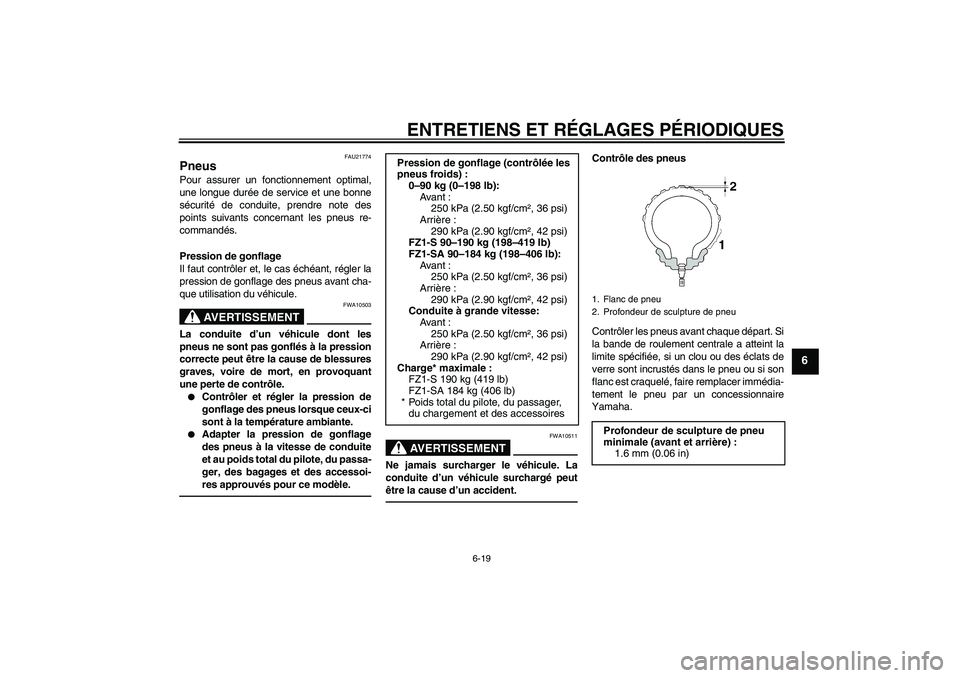

du chargement et des accessoires 1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
U1CAF0F0.book Page 19 Wednesday, September 8, 2010 11:53 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10471


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10481


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-
après.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
DUNLOP/D221FA
Pneu arrière :
Taille :
190/50 ZR17M/C (73W)
Fabricant/modèle :
DUNLOP/D221G
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U1CAF0F0.book Page 20 Wednesday, September 8, 2010 11:53 AM
