YAMAHA FZ6 N 2004 Manuale duso (in Italian)

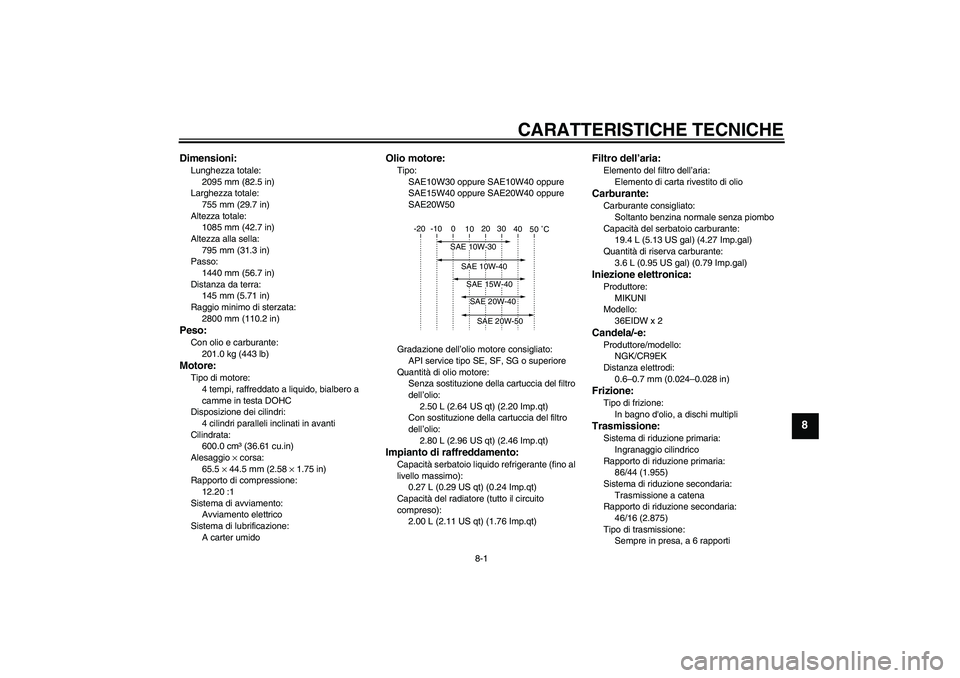

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2095 mm (82.5 in)
Larghezza totale:
755 mm (29.7 in)
Altezza totale:
1085 mm (42.7 in)
Altezza alla sella:
795 mm (31.3 in)
Passo:
1440 mm (56.7 in)
Distanza da terra:
145 mm (5.71 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Con olio e carburante:
201.0 kg (443 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
600.0 cm³ (36.61 cu.in)
Alesaggio × corsa:
65.5 × 44.5 mm (2.58 × 1.75 in)
Rapporto di compressione:
12.20 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito di olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantità di riserva carburante:
3.6 L (0.95 US gal) (0.79 Imp.gal)Iniezione elettronica:Produttore:
MIKUNI
Modello:
36EIDW x 2Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
86/44 (1.955)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
46/16 (2.875)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U1B3H0H0.book Page 1 Monday, February 9, 2004 4:43 PM

CARATTERISTICHE TECNICHE
8-2
8
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
37/13 (2.846)
2ª:
37/19 (1.947)
3ª:
28/18 (1.556)
4ª:
32/24 (1.333)
5ª:
25/21 (1.190)
6ª:
26/24 (1.083)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 °
Avancorsa:
97.5 mm (3.84 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT020F GG
Produttore/modello:
DUNLOP/D252FPneumatico posteriore:Tipo:
Senza camera d'ariaMisura:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT020R GG
Produttore/modello:
DUNLOP/D252
Carico:Carico massimo:
196 kg (432 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Condizione di carico:
90–196 kg (198–432 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in legaDimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante (Monocross)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
U1B3H0H0.book Page 2 Monday, February 9, 2004 4:43 PM

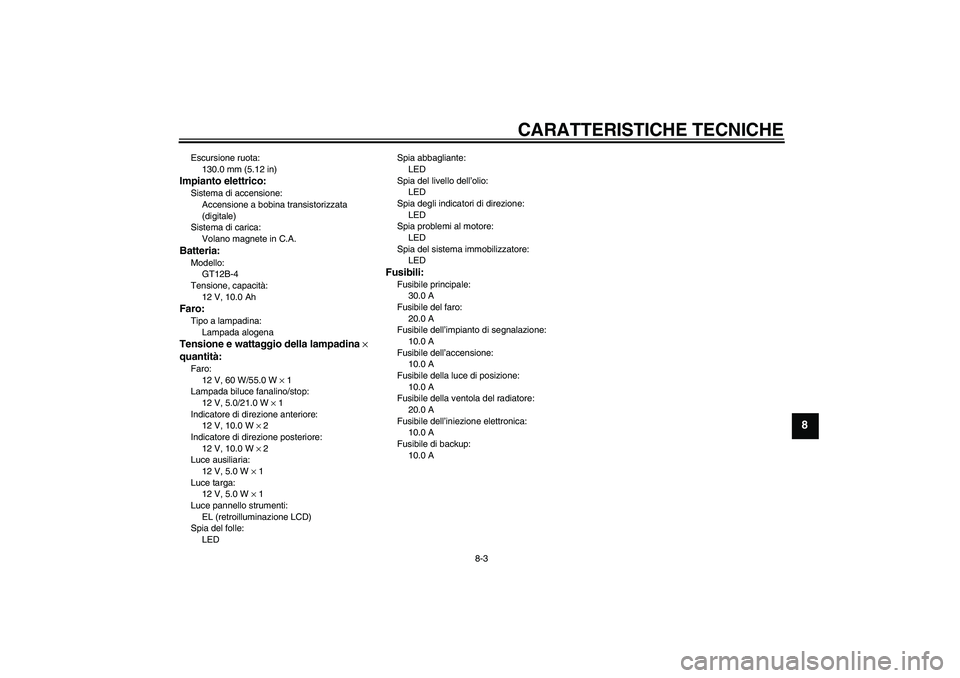

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema di accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione e wattaggio della lampadina ×
quantità:Faro:
12 V, 60 W/55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
EL (retroilluminazione LCD)
Spia del folle:
LEDSpia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’iniezione elettronica:
10.0 A
Fusibile di backup:
10.0 A
U1B3H0H0.book Page 3 Monday, February 9, 2004 4:43 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero di identificazione della chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero di identificazione del veicolo
U1B3H0H0.book Page 1 Monday, February 9, 2004 4:43 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9

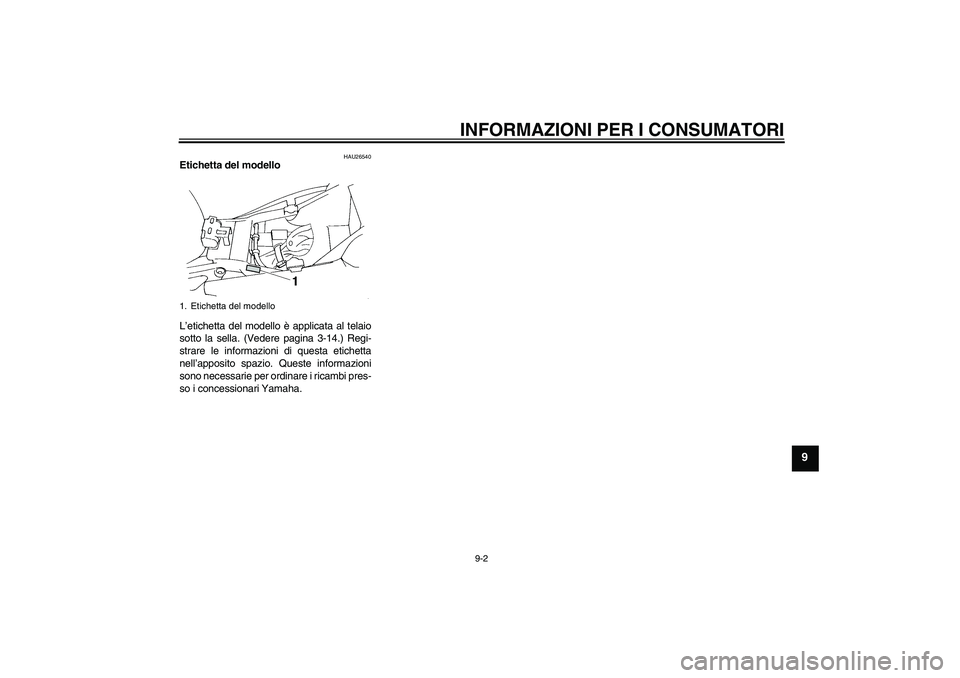

HAU26540
Etichetta del modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-14.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta del modello
U1B3H0H0.book Page 2 Monday, February 9, 2004 4:43 PM

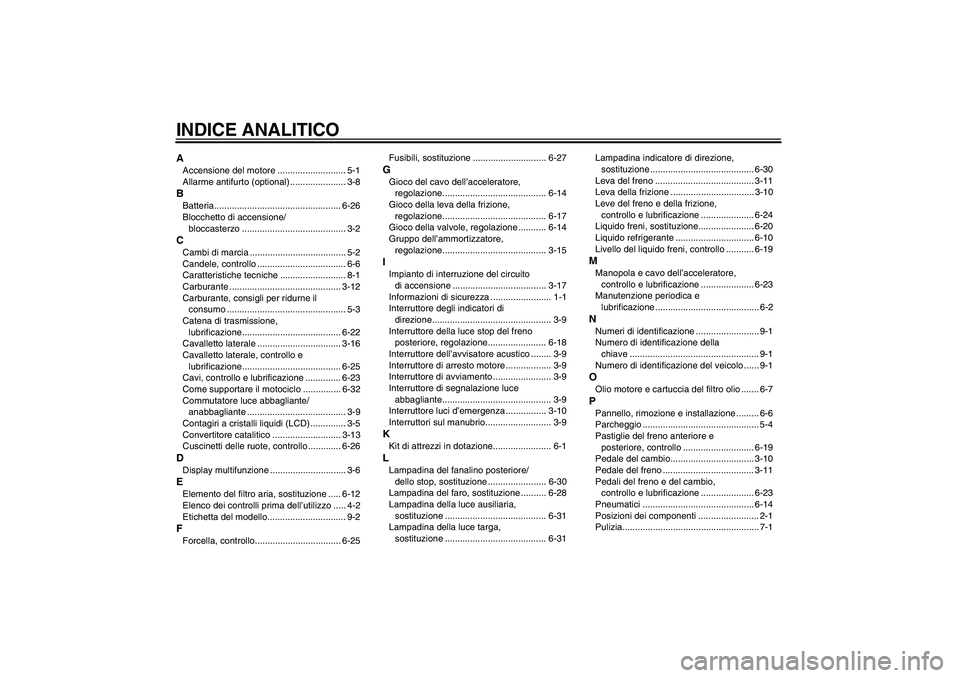

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) ...................... 3-8BBatteria.................................................. 6-26
Blocchetto di accensione/
bloccasterzo ......................................... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-6
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-12
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione,
lubrificazione....................................... 6-22
Cavalletto laterale ................................. 3-16
Cavalletto laterale, controllo e
lubrificazione....................................... 6-25
Cavi, controllo e lubrificazione .............. 6-23
Come supportare il motociclo ............... 6-32
Commutatore luce abbagliante/
anabbagliante ....................................... 3-9
Contagiri a cristalli liquidi (LCD) .............. 3-5
Convertitore catalitico ........................... 3-13
Cuscinetti delle ruote, controllo ............. 6-26DDisplay multifunzione .............................. 3-6EElemento del filtro aria, sostituzione ..... 6-12
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta del modello............................... 9-2FForcella, controllo.................................. 6-25Fusibili, sostituzione ............................. 6-27
GGioco del cavo dell’acceleratore,
regolazione......................................... 6-14
Gioco della leva della frizione,
regolazione......................................... 6-17
Gioco della valvole, regolazione ........... 6-14
Gruppo dell’ammortizzatore,
regolazione......................................... 3-15IImpianto di interruzione del circuito
di accensione ..................................... 3-17
Informazioni di sicurezza ........................ 1-1
Interruttore degli indicatori di
direzione............................................... 3-9
Interruttore della luce stop del freno
posteriore, regolazione....................... 6-18
Interruttore dell’avvisatore acustico ........ 3-9
Interruttore di arresto motore .................. 3-9
Interruttore di avviamento ....................... 3-9
Interruttore di segnalazione luce
abbagliante........................................... 3-9
Interruttore luci d’emergenza ................ 3-10
Interruttori sul manubrio.......................... 3-9KKit di attrezzi in dotazione....................... 6-1LLampadina del fanalino posteriore/
dello stop, sostituzione ....................... 6-30
Lampadina del faro, sostituzione .......... 6-28
Lampadina della luce ausiliaria,
sostituzione ........................................ 6-31
Lampadina della luce targa,
sostituzione ........................................ 6-31Lampadina indicatore di direzione,
sostituzione ......................................... 6-30
Leva del freno ....................................... 3-11
Leva della frizione ................................. 3-10
Leve del freno e della frizione,
controllo e lubrificazione ..................... 6-24
Liquido freni, sostituzione...................... 6-20
Liquido refrigerante ............................... 6-10
Livello del liquido freni, controllo ........... 6-19
MManopola e cavo dell’acceleratore,
controllo e lubrificazione ..................... 6-23
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione della
chiave ................................................... 9-1
Numero di identificazione del veicolo ...... 9-1OOlio motore e cartuccia del filtro olio ....... 6-7PPannello, rimozione e installazione ......... 6-6
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-19
Pedale del cambio................................. 3-10
Pedale del freno .................................... 3-11
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-23
Pneumatici ............................................ 6-14
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1
U1B3H0H0.book Page 1 Monday, February 9, 2004 4:43 PM

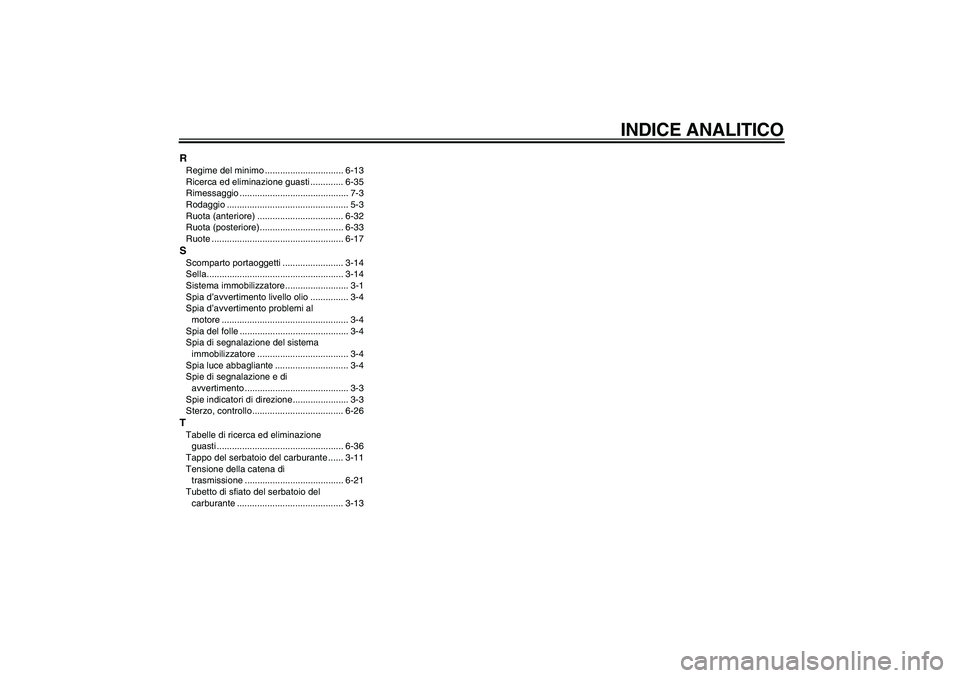

INDICE ANALITICO
RRegime del minimo ............................... 6-13
Ricerca ed eliminazione guasti ............. 6-35
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruota (anteriore) .................................. 6-32
Ruota (posteriore)................................. 6-33
Ruote .................................................... 6-17SScomparto portaoggetti ........................ 3-14
Sella...................................................... 3-14
Sistema immobilizzatore ......................... 3-1
Spia d’avvertimento livello olio ............... 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-4
Spia del folle ........................................... 3-4
Spia di segnalazione del sistema
immobilizzatore .................................... 3-4
Spia luce abbagliante ............................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-26TTabelle di ricerca ed eliminazione
guasti .................................................. 6-36
Tappo del serbatoio del carburante ...... 3-11
Tensione della catena di
trasmissione ....................................... 6-21
Tubetto di sfiato del serbatoio del
carburante .......................................... 3-13
U1B3H0H0.book Page 2 Monday, February 9, 2004 4:43 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.12-4.5×2 CR
(H)1B3-28199-H0
FZ6-N
USO E MANUTENZIONE
