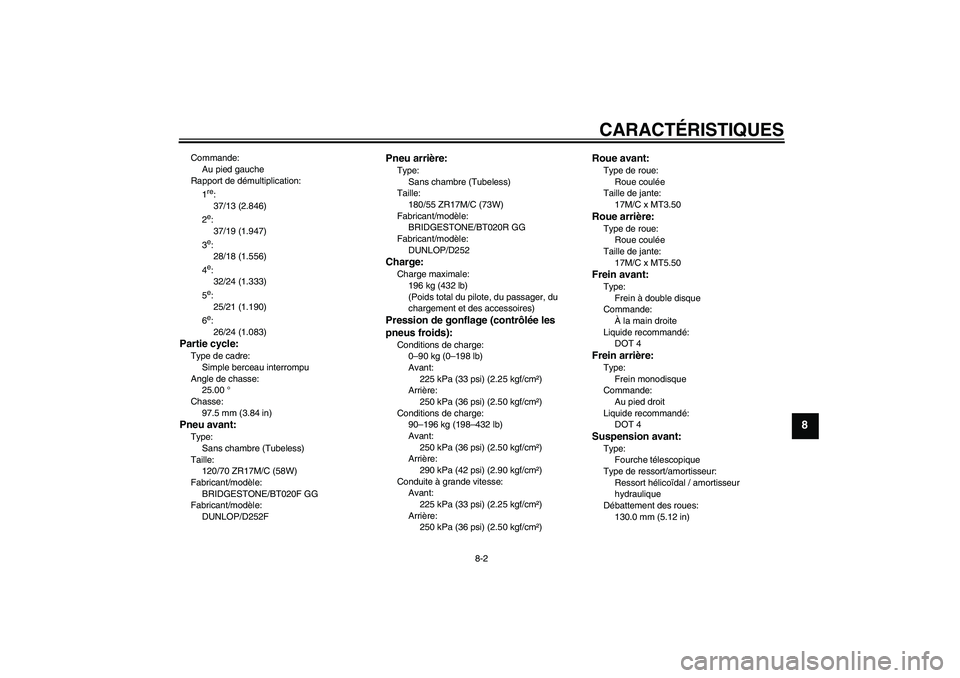

Page 81 of 88
CARACTÉRISTIQUES
8-2
8
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.00 °
Chasse:
97.5 mm (3.84 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT020F GG
Fabricant/modèle:
DUNLOP/D252F
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
BRIDGESTONE/BT020R GG
Fabricant/modèle:
DUNLOP/D252Charge:Charge maximale:
196 kg (432 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–196 kg (198–432 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)
U1B3F0F0.book Page 2 Monday, February 9, 2004 2:28 PM

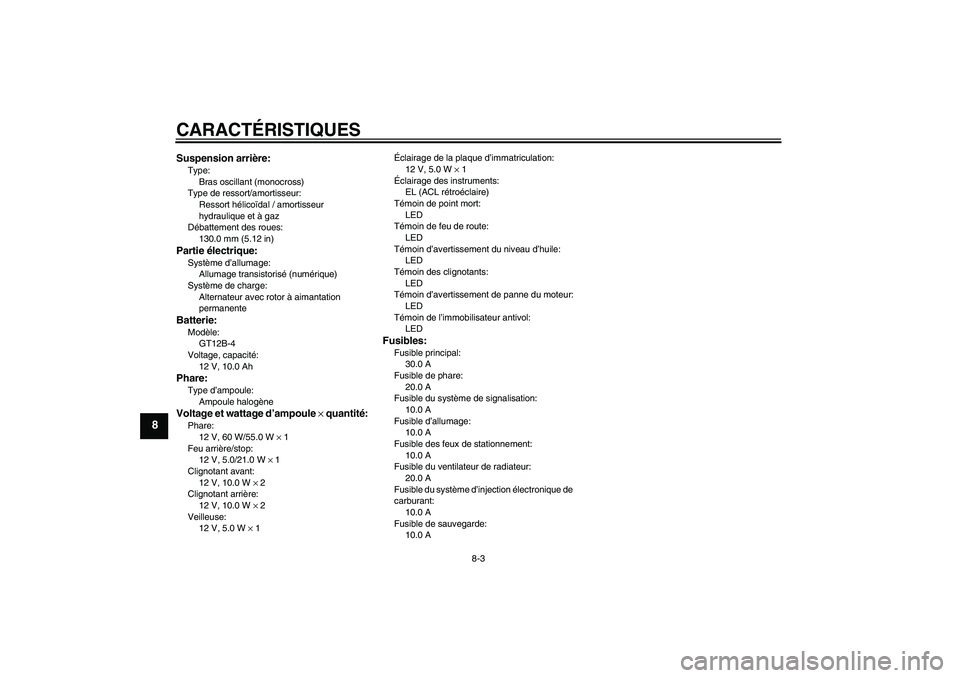

Page 82 of 88
CARACTÉRISTIQUES
8-3
8
Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
130.0 mm (5.12 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 1Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
EL (ACL rétroéclaire)
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection électronique de
carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
U1B3F0F0.book Page 3 Monday, February 9, 2004 2:28 PM

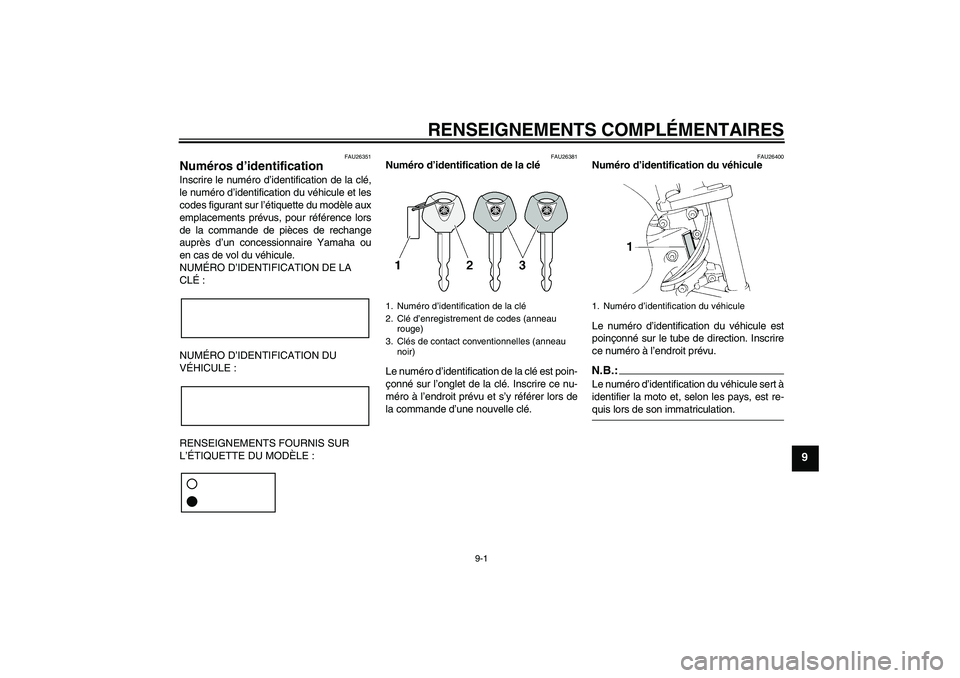

Page 83 of 88
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U1B3F0F0.book Page 1 Monday, February 9, 2004 2:28 PM

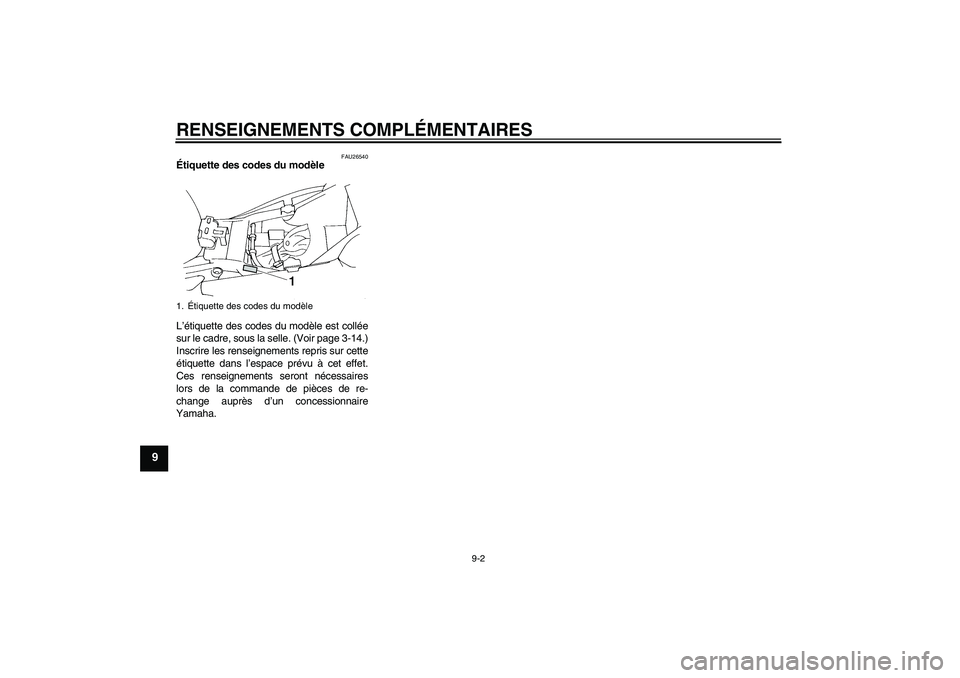

Page 84 of 88
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26540
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-14.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèleU1B3F0F0.book Page 2 Monday, February 9, 2004 2:28 PM

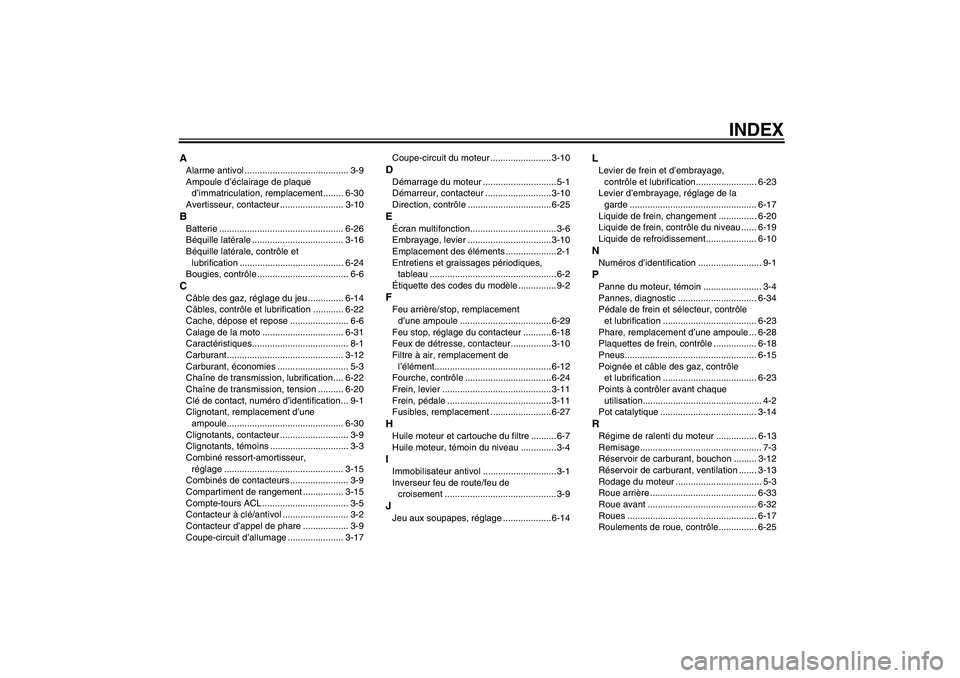

Page 85 of 88
INDEX
AAlarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-30
Avertisseur, contacteur ......................... 3-10BBatterie ................................................. 6-26
Béquille latérale .................................... 3-16
Béquille latérale, contrôle et
lubrification ......................................... 6-24
Bougies, contrôle .................................... 6-6CCâble des gaz, réglage du jeu .............. 6-14
Câbles, contrôle et lubrification ............ 6-22
Cache, dépose et repose ....................... 6-6
Calage de la moto ................................ 6-31
Caractéristiques...................................... 8-1
Carburant.............................................. 3-12
Carburant, économies ............................ 5-3
Chaîne de transmission, lubrification.... 6-22
Chaîne de transmission, tension .......... 6-20
Clé de contact, numéro d’identification... 9-1
Clignotant, remplacement d’une
ampoule.............................................. 6-30
Clignotants, contacteur ........................... 3-9
Clignotants, témoins ............................... 3-3
Combiné ressort-amortisseur,
réglage ............................................... 3-15
Combinés de contacteurs ....................... 3-9
Compartiment de rangement ................ 3-15
Compte-tours ACL .................................. 3-5
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare .................. 3-9
Coupe-circuit d’allumage ...................... 3-17Coupe-circuit du moteur ........................ 3-10
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-10
Direction, contrôle .................................6-25EÉcran multifonction.................................. 3-6
Embrayage, levier ................................. 3-10
Emplacement des éléments .................... 2-1
Entretiens et graissages périodiques,
tableau ..................................................6-2
Étiquette des codes du modèle ............... 9-2FFeu arrière/stop, remplacement
d’une ampoule .................................... 6-29
Feu stop, réglage du contacteur ........... 6-18
Feux de détresse, contacteur................3-10
Filtre à air, remplacement de
l’élément.............................................. 6-12
Fourche, contrôle .................................. 6-24
Frein, levier ........................................... 3-11
Frein, pédale ......................................... 3-11
Fusibles, remplacement ........................ 6-27HHuile moteur et cartouche du filtre .......... 6-7
Huile moteur, témoin du niveau ..............3-4IImmobilisateur antivol .............................3-1
Inverseur feu de route/feu de
croisement ............................................ 3-9JJeu aux soupapes, réglage ................... 6-14
LLevier de frein et d’embrayage,
contrôle et lubrification........................ 6-23
Levier d’embrayage, réglage de la
garde .................................................. 6-17
Liquide de frein, changement ............... 6-20
Liquide de frein, contrôle du niveau ...... 6-19
Liquide de refroidissement.................... 6-10NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-34
Pédale de frein et sélecteur, contrôle
et lubrification ..................................... 6-23
Phare, remplacement d’une ampoule ... 6-28
Plaquettes de frein, contrôle ................. 6-18
Pneus.................................................... 6-15
Poignée et câble des gaz, contrôle
et lubrification ..................................... 6-23
Points à contrôler avant chaque
utilisation............................................... 4-2
Pot catalytique ...................................... 3-14RRégime de ralenti du moteur ................ 6-13
Remisage................................................ 7-3
Réservoir de carburant, bouchon ......... 3-12
Réservoir de carburant, ventilation ....... 3-13
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-33
Roue avant ........................................... 6-32
Roues ................................................... 6-17
Roulements de roue, contrôle............... 6-25
U1B3F0F0.book Page 1 Monday, February 9, 2004 2:28 PM

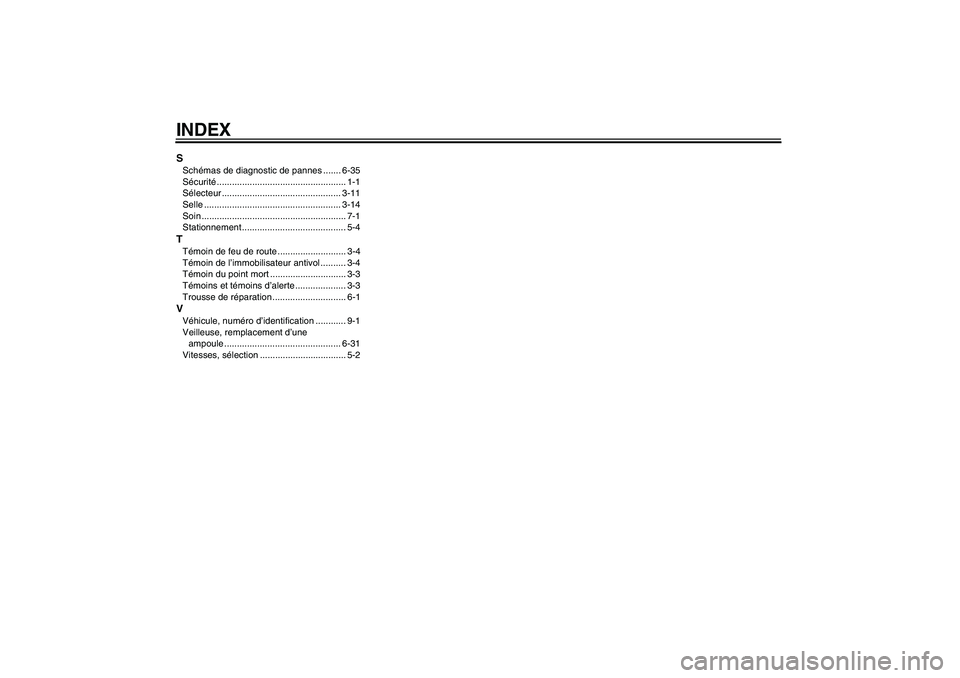

Page 86 of 88
INDEXSSchémas de diagnostic de pannes ....... 6-35
Sécurité................................................... 1-1
Sélecteur ............................................... 3-11
Selle ...................................................... 3-14
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-4
Témoin de l’immobilisateur antivol .......... 3-4
Témoin du point mort .............................. 3-3
Témoins et témoins d’alerte .................... 3-3
Trousse de réparation ............................. 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule .............................................. 6-31
Vitesses, sélection .................................. 5-2
U1B3F0F0.book Page 2 Monday, February 9, 2004 2:28 PM
Page 87 of 88
U1B3F0F0.book Page 3 Monday, February 9, 2004 2:28 PM
Page 88 of 88
IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.12-2.7×2 CR
(F)1B3-28199-F0
FZ6-N
MANUEL DU PROPRIÉTAIRE
