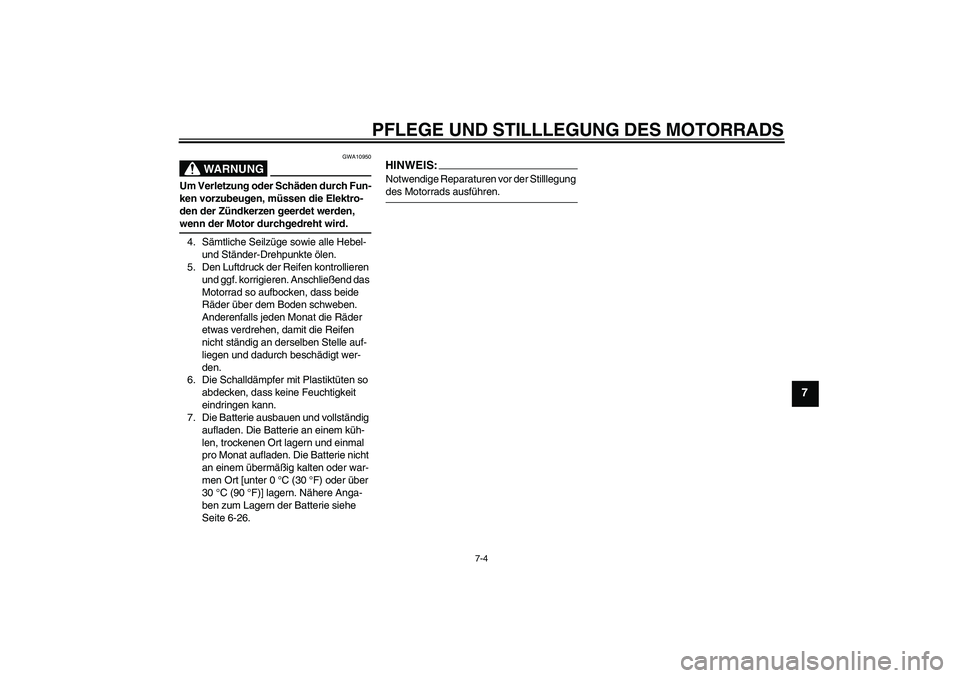

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-26.
HINWEIS:Notwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U1B3G2G0.book Page 4 Friday, July 29, 2005 5:58 PM

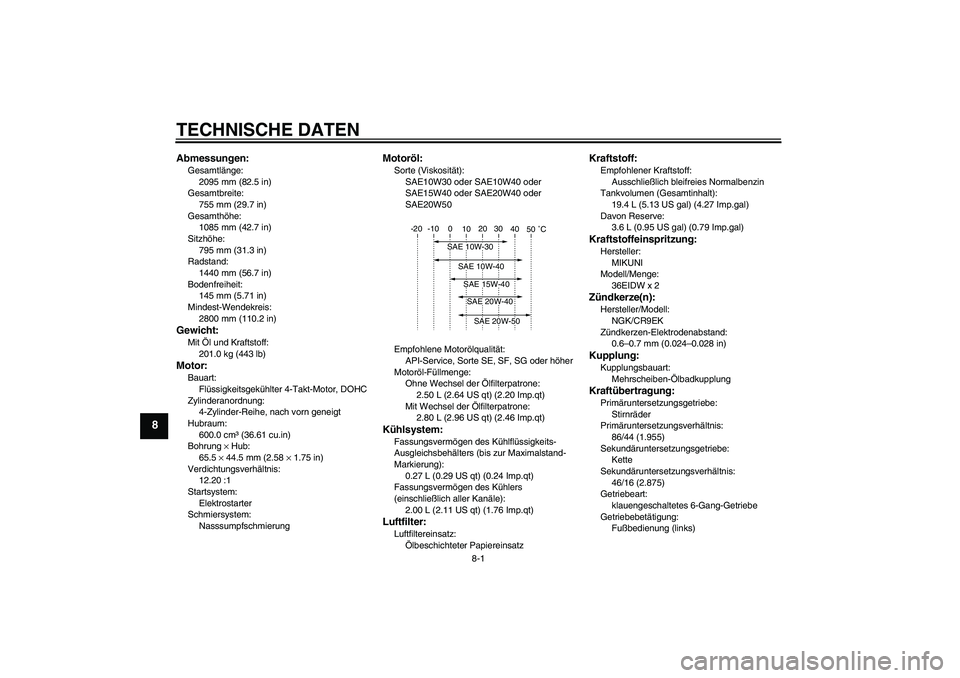

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2095 mm (82.5 in)
Gesamtbreite:
755 mm (29.7 in)
Gesamthöhe:
1085 mm (42.7 in)
Sitzhöhe:
795 mm (31.3 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit:
145 mm (5.71 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Mit Öl und Kraftstoff:
201.0 kg (443 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
600.0 cm³ (36.61 cu.in)
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis:
12.20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API-Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt) (2.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.00 L (2.11 US qt) (1.76 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
19.4 L (5.13 US gal) (4.27 Imp.gal)
Davon Reserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)Kraftstoffeinspritzung:Hersteller:
MIKUNI
Modell/Menge:
36EIDW x 2Zündkerze(n):Hersteller/Modell:
NGK/CR9EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
86/44 (1.955)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
46/16 (2.875)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U1B3G2G0.book Page 1 Friday, July 29, 2005 5:58 PM

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
37/13 (2.846)
2. Gang:
37/19 (1.947)
3. Gang:
28/18 (1.556)
4. Gang:
32/24 (1.333)
5. Gang:
25/21 (1.190)
6. Gang:
26/24 (1.083)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf:
97.5 mm (3.84 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT020F GG
Hersteller/Typ:
DUNLOP/D252FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)Hersteller/Typ:
BRIDGESTONE/BT020R GG
Hersteller/Typ:
DUNLOP/D252
Zuladung:Max. Gesamtzuladung:
196 kg (432 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Zuladungsbedingung:
90–196 kg (198–432 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)
U1B3G2G0.book Page 2 Friday, July 29, 2005 5:58 PM

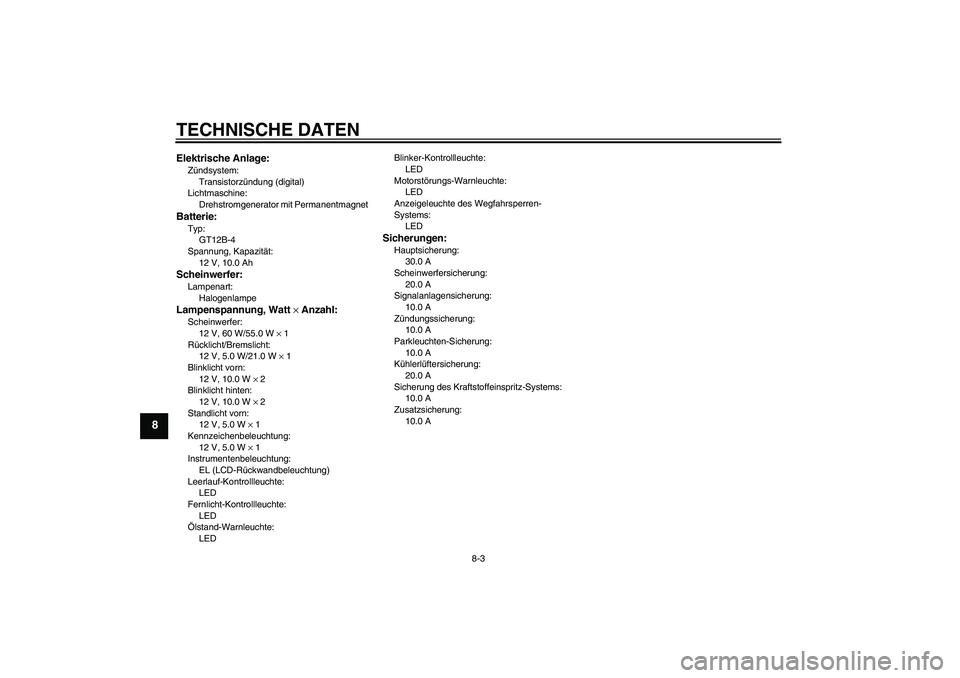

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
EL (LCD-Rückwandbeleuchtung)
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrollleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Zusatzsicherung:
10.0 A
U1B3G2G0.book Page 3 Friday, July 29, 2005 5:58 PM

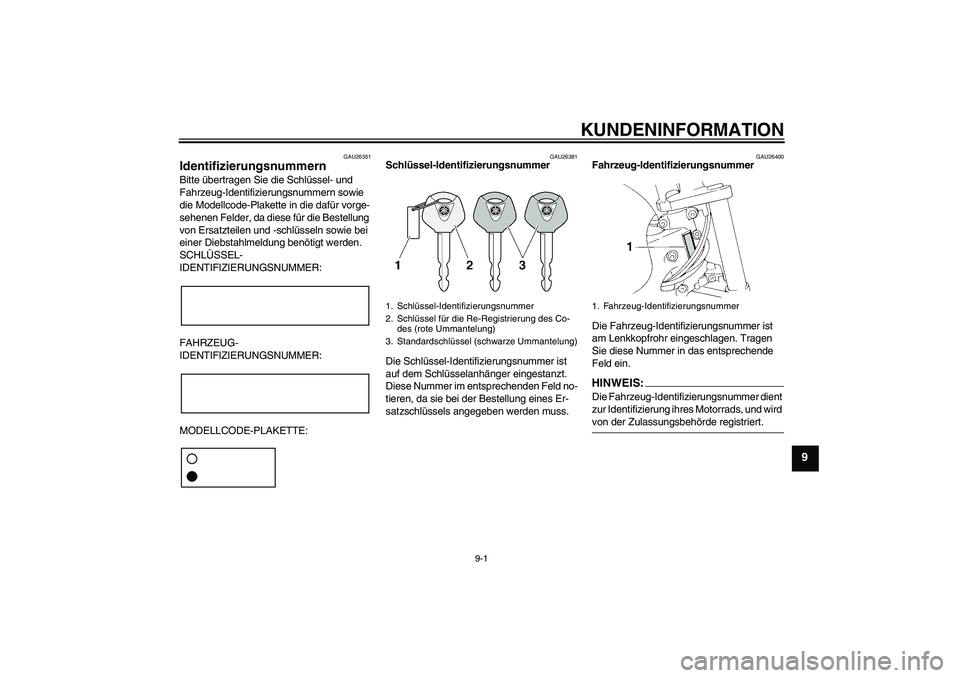

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U1B3G2G0.book Page 1 Friday, July 29, 2005 5:58 PM

KUNDENINFORMATION
9-2
9
GAU26540

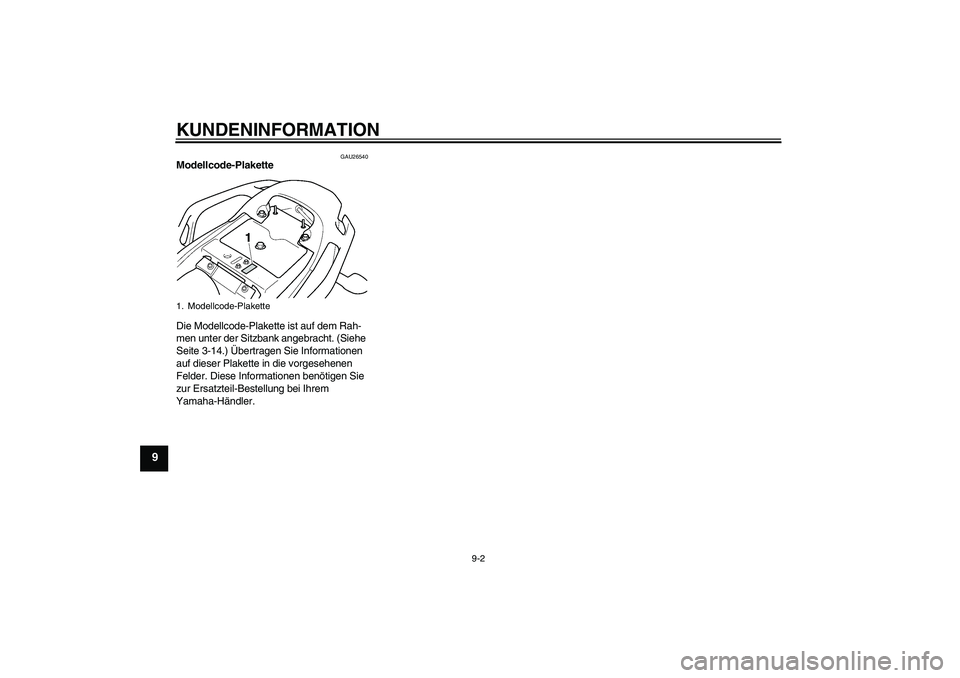

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-14.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU1B3G2G0.book Page 2 Friday, July 29, 2005 5:58 PM

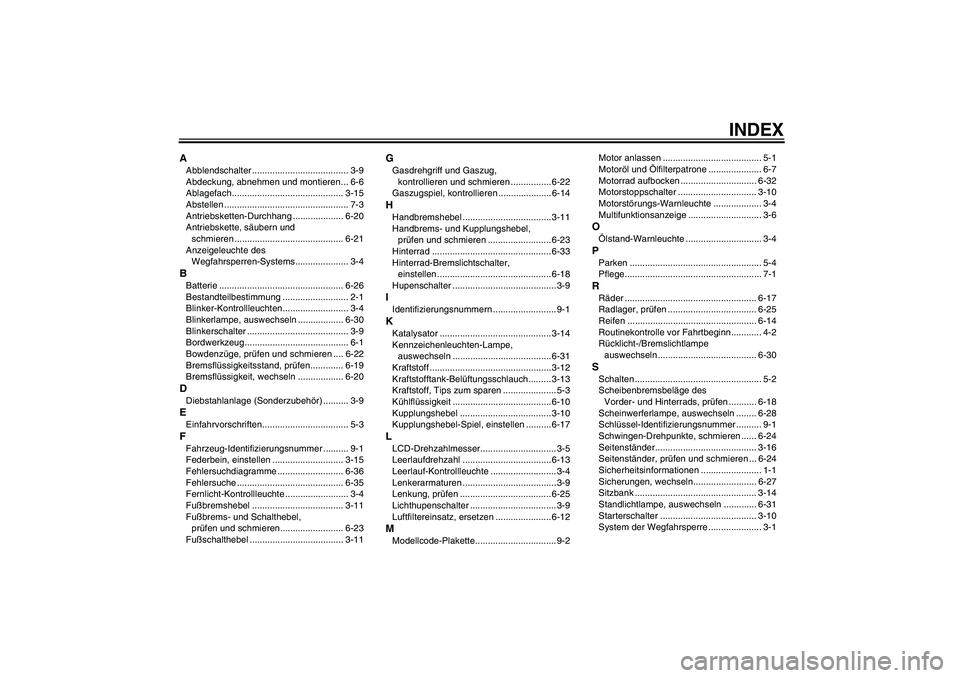

INDEX
AAbblendschalter ...................................... 3-9
Abdeckung, abnehmen und montieren... 6-6
Ablagefach............................................ 3-15
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-20
Antriebskette, säubern und
schmieren ........................................... 6-21
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-4BBatterie ................................................. 6-26
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-30
Blinkerschalter ........................................ 3-9
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen............. 6-19
Bremsflüssigkeit, wechseln .................. 6-20DDiebstahlanlage (Sonderzubehör) .......... 3-9EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-15
Fehlersuchdiagramme .......................... 6-36
Fehlersuche .......................................... 6-35
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-11
Fußbrems- und Schalthebel,
prüfen und schmieren......................... 6-23
Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ................ 6-22
Gaszugspiel, kontrollieren ..................... 6-14HHandbremshebel ................................... 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-23
Hinterrad ............................................... 6-33
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-18
Hupenschalter ......................................... 3-9IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-14
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-31
Kraftstoff ................................................3-12
Kraftstofftank-Belüftungsschlauch......... 3-13
Kraftstoff, Tips zum sparen ..................... 5-3
Kühlflüssigkeit .......................................6-10
Kupplungshebel .................................... 3-10
Kupplungshebel-Spiel, einstellen .......... 6-17LLCD-Drehzahlmesser.............................. 3-5
Leerlaufdrehzahl ...................................6-13
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .....................................3-9
Lenkung, prüfen .................................... 6-25
Lichthupenschalter .................................. 3-9
Luftfiltereinsatz, ersetzen ...................... 6-12MModellcode-Plakette................................ 9-2Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-7
Motorrad aufbocken .............................. 6-32
Motorstoppschalter ............................... 3-10
Motorstörungs-Warnleuchte ................... 3-4
Multifunktionsanzeige ............................. 3-6
OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-17
Radlager, prüfen ................................... 6-25
Reifen ................................................... 6-14
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-30SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-18
Scheinwerferlampe, auswechseln ........ 6-28
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-24
Seitenständer........................................ 3-16
Seitenständer, prüfen und schmieren ... 6-24
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-27
Sitzbank ................................................ 3-14
Standlichtlampe, auswechseln ............. 6-31
Starterschalter ...................................... 3-10
System der Wegfahrsperre ..................... 3-1
U1B3G2G0.book Page 1 Friday, July 29, 2005 5:58 PM

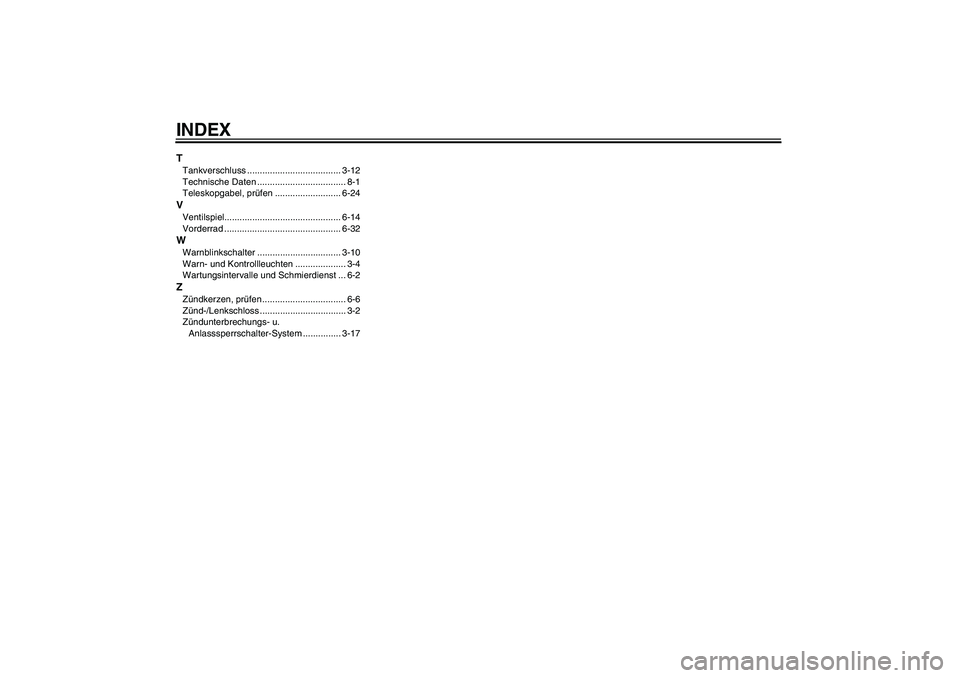

INDEXTTankverschluss ..................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-24VVentilspiel.............................................. 6-14
Vorderrad .............................................. 6-32WWarnblinkschalter ................................. 3-10
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-6
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-17
U1B3G2G0.book Page 2 Friday, July 29, 2005 5:58 PM

U1B3G2G0.book Page 3 Friday, July 29, 2005 5:58 PM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.08-5.6×1 CR
(G)
