YAMAHA FZ6 N 2006 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
Luchtaanzuigtemperatuurmodus
Afhankelijk van de staat van de motor kan
de weergegeven temperatuur verschillen
van de buitentemperatuur. Stel de weerga-
ve eerst in op de kilometerteller- of toeren-
tellermodus en druk dan minstens twee
seconden lang op de “RESET”-toets om de
klok te wijzigen naar de luchtaanzuigtempe-
ratuurmodus.
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (Empty) naar-
mate het brandstofniveau verder daalt.
Wanneer er nog maar één segment naast
“E” is overgebleven, moet zo snel mogelijk
brandstof worden bijgevuld.OPMERKING:Deze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als het elektrisch
circuit defect raakt, zullen de displayseg-
menten gaan knipperen. Vraag in dat geval
een Yamaha dealer het elektrisch circuit tetesten.Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON” geeft
de temperatuurmeter koelvloeistof de tem-
peratuur van de koelvloeistof aan. Als de
contactsleutel naar “ON” wordt gedraaid,
verschijnen alle segmenten van de tempe-
ratuurmeter koelvloeistof een voor een op
het display en verdwijnen daarna weer om
het elektrisch circuit te testen. De koelvloei-
stoftemperatuur is afhankelijk van de
weersomstandigheden en de motorbelas-
ting. Als het bovenste segment knippert,
stop de machine dan en laat de motor af-
koelen. (Zie pagina 6-36.)
LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.
Zelfdiagnosesystemen
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje voor motorstoring
branden en toont het multifunctionele dis-
play een foutcode van 2 cijfers (bijv. 12, 13,
14).
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en toont het
multifunctionele display een foutcode van 2
cijfers (bijv. 51, 52, 53).
OPMERKIN
G:
Als het multifunctionele display foutcode 52
toont (alle segmenten van de temperatuur-
meter koelvloeistof gaan branden met uit-
zondering van het bovenste segment, dat
gaat knipperen), dan kan dit worden veroor-
zaakt door een storing in het transponder-
signaal. Als deze fout zich voordoet,probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.1. Weergave foutcode
U1B3D2D0.book Page 7 Monday, August 1, 2005 3:54 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Noteer zo’n foutcode als die op het multi-
functionele display staat aangegeven en
vraag een Yamaha dealer het voertuig te
controleren.LET OP:
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd ommotorschade te voorkomen.
DAU12331
Antidiefstal-alarmsysteem
(optie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12344
Stuurschakelaars Links
Rechts1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
5. Schakelaar alarmverlichting “”
1. Noodstopschakelaar “/”
2. Startknop “”
U1B3D2D0.book Page 8 Monday, August 1, 2005 3:54 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP:
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-16.)1. Koppelingshendel
U1B3D2D0.book Page 9 Monday, August 1, 2005 3:54 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU12870

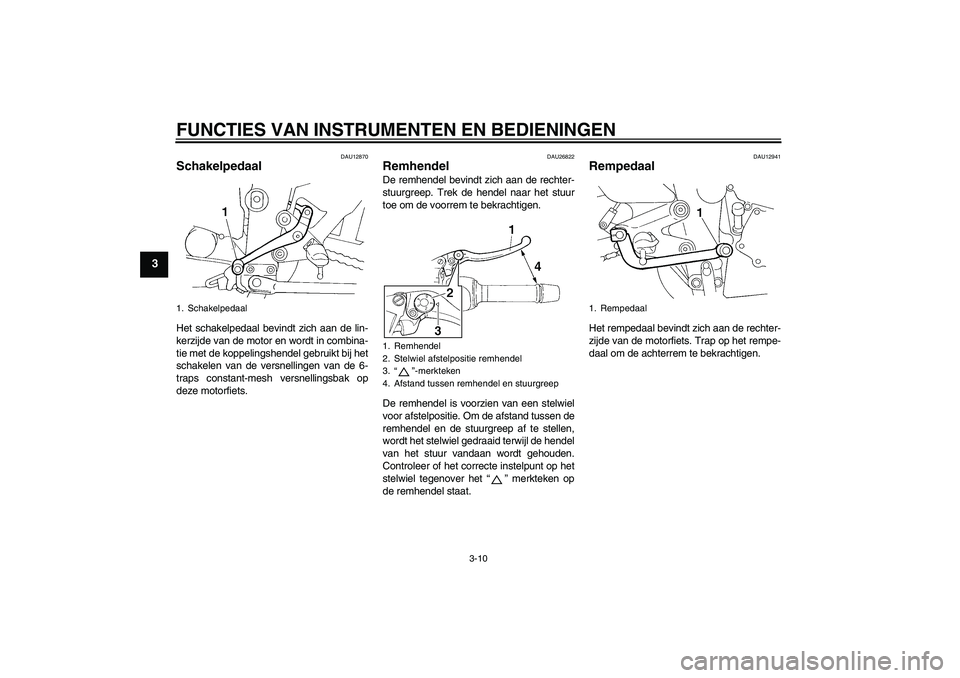

Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 6-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU26822
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelwiel
voor afstelpositie. Om de afstand tussen de
remhendel en de stuurgreep af te stellen,
wordt het stelwiel gedraaid terwijl de hendel
van het stuur vandaan wordt gehouden.
Controleer of het correcte instelpunt op het
stelwiel tegenover het “” merkteken op
de remhendel staat.
DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Schakelpedaal
1. Remhendel
2. Stelwiel afstelpositie remhendel
3.“”-merkteken
4. Afstand tussen remhendel en stuurgreep
1. Rempedaal
U1B3D2D0.book Page 10 Monday, August 1, 2005 3:54 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU13070

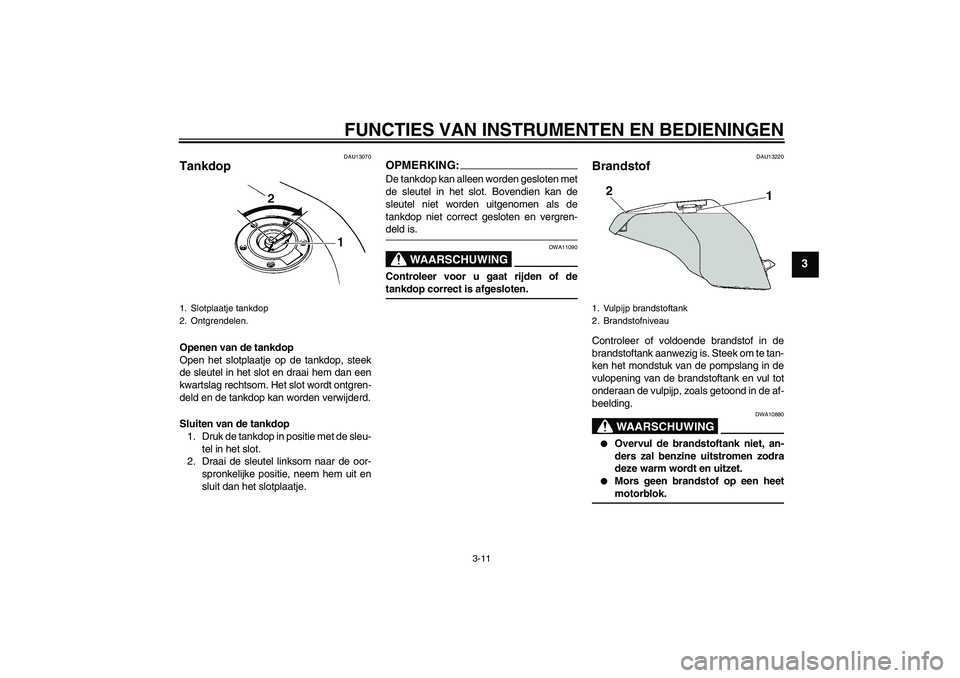

Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan een
kwartslag rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:De tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-deld is.
WAARSCHUWING
DWA11090
Controleer voor u gaat rijden of detankdop correct is afgesloten.
DAU13220
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Steek om te tan-
ken het mondstuk van de pompslang in de
vulopening van de brandstoftank en vul tot
onderaan de vulpijp, zoals getoond in de af-
beelding.
WAARSCHUWING
DWA10880


Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.


Mors geen brandstof op een heetmotorblok.
1. Slotplaatje tankdop
2. Ontgrendelen.
1. Vulpijp brandstoftank
2. Brandstofniveau
U1B3D2D0.book Page 11 Monday, August 1, 2005 3:54 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
LET OP:
DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-len.
DAU13320
LET OP:
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk ofgebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU13410

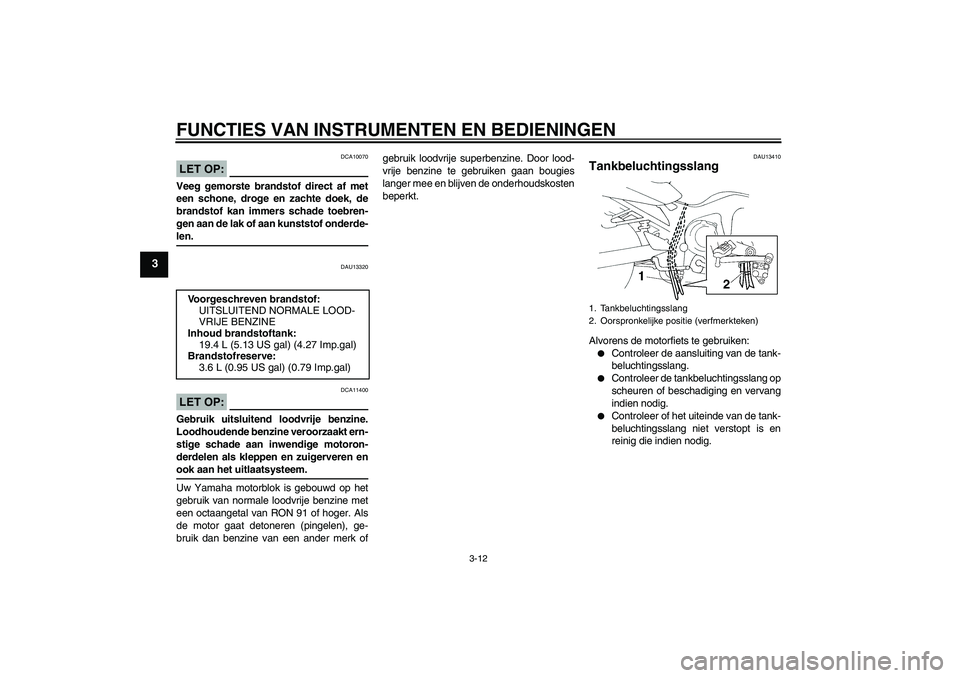

Tankbeluchtingsslang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang.


Controleer de tankbeluchtingsslang op
scheuren of beschadiging en vervang
indien nodig.


Controleer of het uiteinde van de tank-
beluchtingsslang niet verstopt is en
reinig die indien nodig. Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Brandstofreserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)
1. Tankbeluchtingsslang
2. Oorspronkelijke positie (verfmerkteken)
U1B3D2D0.book Page 12 Monday, August 1, 2005 3:54 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU13431

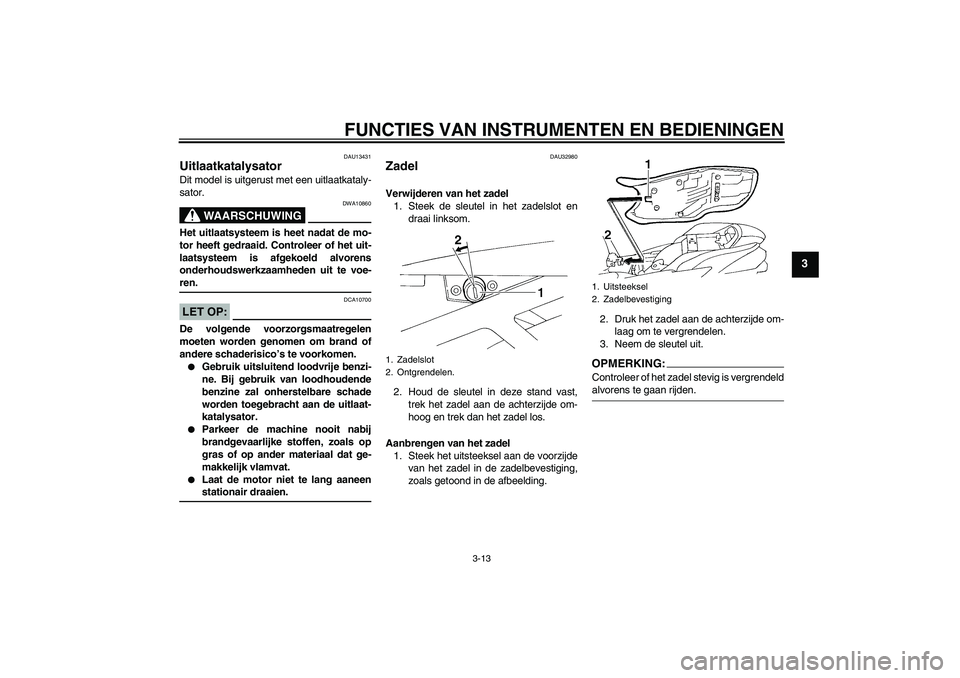

Uitlaatkatalysator Dit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-ren.LET OP:
DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.


Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.


Laat de motor niet te lang aaneenstationair draaien.
DAU32980
Zadel Verwijderen van het zadel
1. Steek de sleutel in het zadelslot en
draai linksom.
2. Houd de sleutel in deze stand vast,
trek het zadel aan de achterzijde om-
hoog en trek dan het zadel los.
Aanbrengen van het zadel
1. Steek het uitsteeksel aan de voorzijde
van het zadel in de zadelbevestiging,
zoals getoond in de afbeelding.2. Druk het zadel aan de achterzijde om-
laag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKING:Controleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
U1B3D2D0.book Page 13 Monday, August 1, 2005 3:54 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU14421

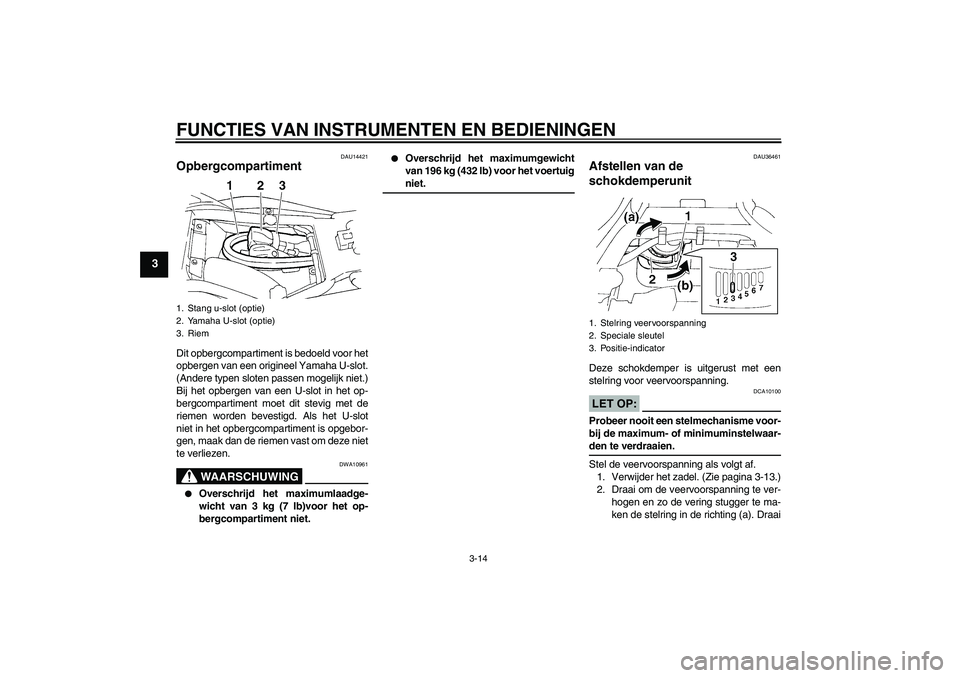

Opbergcompartiment Dit opbergcompartiment is bedoeld voor het
opbergen van een origineel Yamaha U-slot.
(Andere typen sloten passen mogelijk niet.)
Bij het opbergen van een U-slot in het op-
bergcompartiment moet dit stevig met de
riemen worden bevestigd. Als het U-slot
niet in het opbergcompartiment is opgebor-
gen, maak dan de riemen vast om deze niet
te verliezen.
WAARSCHUWING
DWA10961


Overschrijd het maximumlaadge-
wicht van 3 kg (7 lb)voor het op-
bergcompartiment niet.


Overschrijd het maximumgewicht
van 196 kg (432 lb) voor het voertuigniet.
DAU36461
Afstellen van de
schokdemperunit Deze schokdemper is uitgerust met een
stelring voor veervoorspanning.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
Stel de veervoorspanning als volgt af.
1. Verwijder het zadel. (Zie pagina 3-13.)

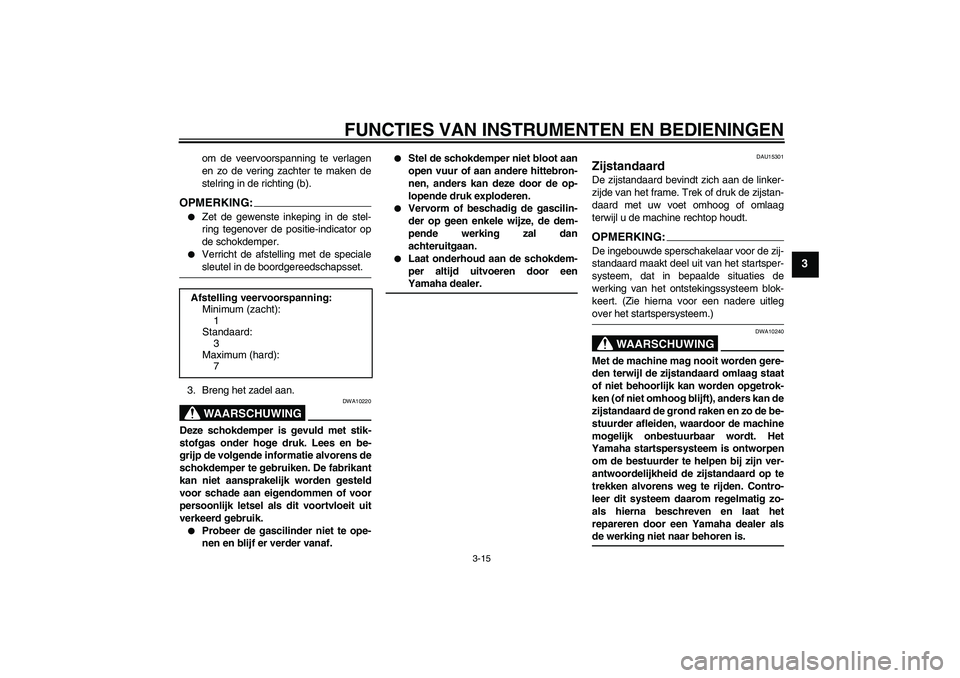

2. Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draai
1. Stang u-slot (optie)
2. Yamaha U-slot (optie)
3. Riem
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicator
U1B3D2D0.book Page 14 Monday, August 1, 2005 3:54 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b).
OPMERKING:

Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.


Verricht de afstelling met de specialesleutel in de boordgereedschapsset.
3. Breng het zadel aan.WAARSCHUWING
DWA10220
Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.

Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.


Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.


Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.


Laat onderhoud aan de schokdem-
per altijd uitvoeren door eenYamaha dealer.
DAU15301
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKING:De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer alsde werking niet naar behoren is. Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
3
Maximum (hard):
7
U1B3D2D0.book Page 15 Monday, August 1, 2005 3:54 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU15311

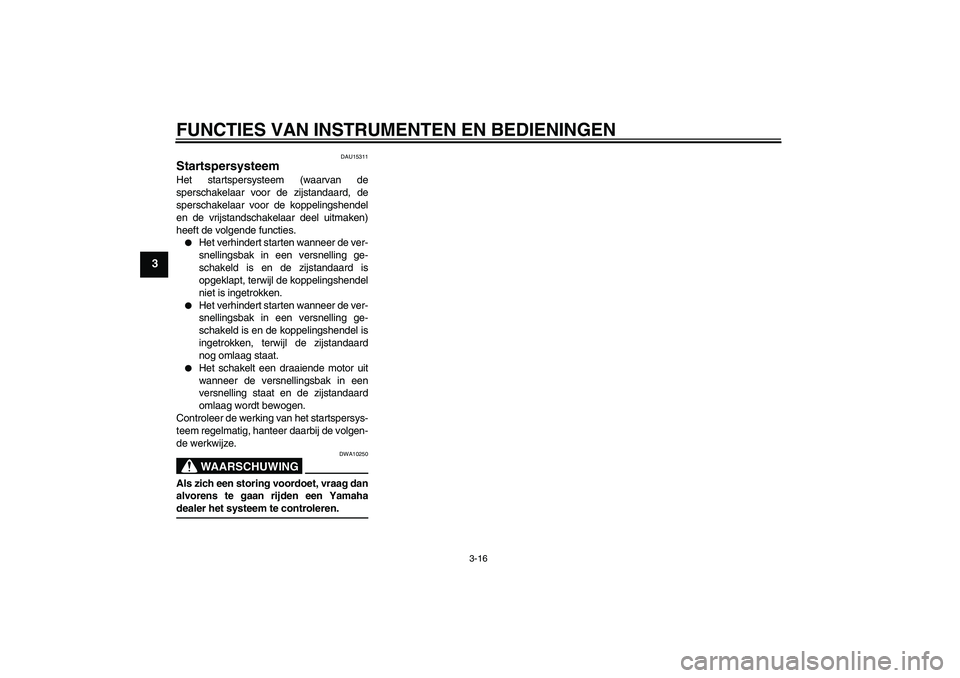

Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.

Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.


Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.


Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.WAARSCHUWING
DWA10250
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamahadealer het systeem te controleren.U1B3D2D0.book Page 16 Monday, August 1, 2005 3:54 PM
