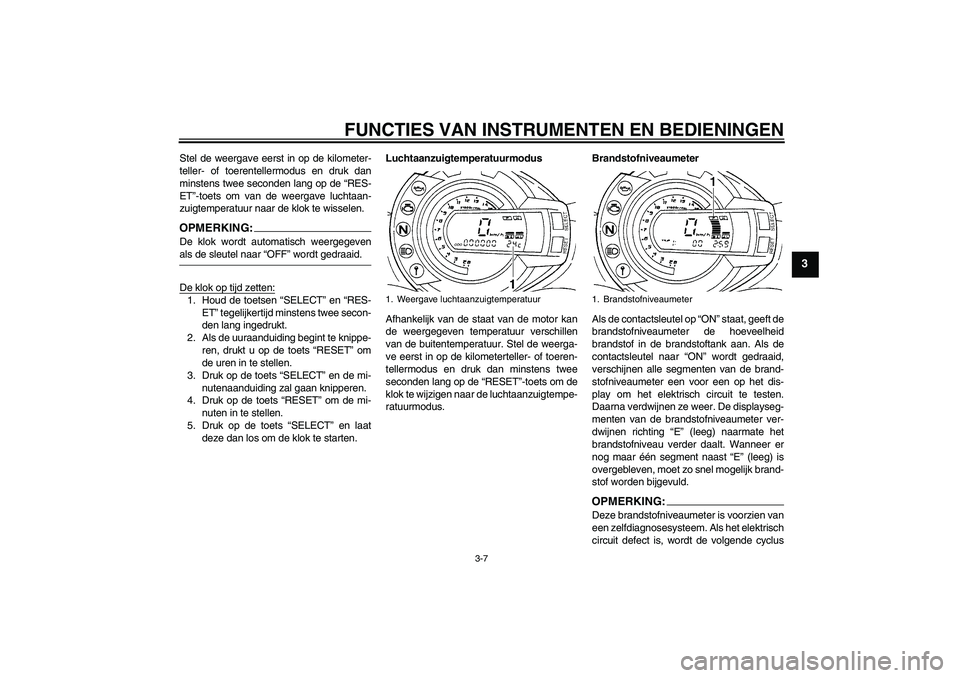

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
Stel de weergave eerst in op de kilometer-
teller- of toerentellermodus en druk dan
minstens twee seconden lang op de “RES-
ET”-toets om van de weergave luchtaan-
zuigtemperatuur naar de klok te wisselen.OPMERKIN
G:
De klok wordt automatisch weergegevenals de sleutel naar “OFF” wordt gedraaid.
De klok op tijd zetten:1. Houd de toetsen “SELECT” en “RES-
ET” tegelijkertijd minstens twee secon-
den lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de toets “RESET” om
de uren in te stellen.
3. Druk op de toets “SELECT” en de mi-
nutenaanduiding zal gaan knipperen.
4. Druk op de toets “RESET” om de mi-
nuten in te stellen.
5. Druk op de toets “SELECT” en laat
deze dan los om de klok te starten.Luchtaanzuigtemperatuurmodus
Afhankelijk van de staat van de motor kan
de weergegeven temperatuur verschillen
van de buitentemperatuur. Stel de weerga-
ve eerst in op de kilometerteller- of toeren-
tellermodus en druk dan minstens twee
seconden lang op de “RESET”-toets om de
klok te wijzigen naar de luchtaanzuigtempe-
ratuurmodus.Brandstofniveaumeter
Als de contactsleutel op “ON” staat, geeft de
brandstofniveaumeter de hoeveelheid
brandstof in de brandstoftank aan. Als de
contactsleutel naar “ON” wordt gedraaid,
verschijnen alle segmenten van de brand-
stofniveaumeter een voor een op het dis-
play om het elektrisch circuit te testen.
Daarna verdwijnen ze weer. De displayseg-
menten van de brandstofniveaumeter ver-
dwijnen richting “E” (leeg) naarmate het
brandstofniveau verder daalt. Wanneer er
nog maar één segment naast “E” (leeg) is
overgebleven, moet zo snel mogelijk brand-
stof worden bijgevuld.
OPMERKING:Deze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als het elektrisch
circuit defect is, wordt de volgende cyclus
1. Weergave luchtaanzuigtemperatuur
1. Brandstofniveaumeter
U1B3D3D0.book Page 7 Tuesday, July 18, 2006 9:22 AM
Page 22 of 92

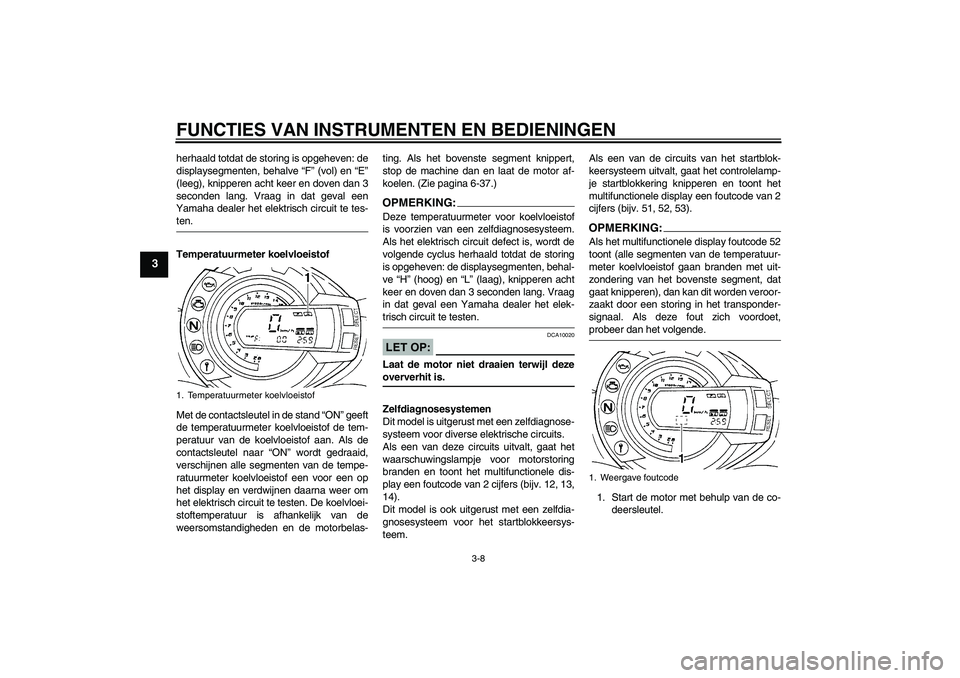

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
herhaald totdat de storing is opgeheven: de
displaysegmenten, behalve “F” (vol) en “E”
(leeg), knipperen acht keer en doven dan 3
seconden lang. Vraag in dat geval een
Yamaha dealer het elektrisch circuit te tes-ten.
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON” geeft
de temperatuurmeter koelvloeistof de tem-
peratuur van de koelvloeistof aan. Als de
contactsleutel naar “ON” wordt gedraaid,
verschijnen alle segmenten van de tempe-
ratuurmeter koelvloeistof een voor een op
het display en verdwijnen daarna weer om
het elektrisch circuit te testen. De koelvloei-
stoftemperatuur is afhankelijk van de
weersomstandigheden en de motorbelas-ting. Als het bovenste segment knippert,
stop de machine dan en laat de motor af-
koelen. (Zie pagina 6-37.)
OPMERKING:Deze temperatuurmeter voor koelvloeistof
is voorzien van een zelfdiagnosesysteem.
Als het elektrisch circuit defect is, wordt de
volgende cyclus herhaald totdat de storing
is opgeheven: de displaysegmenten, behal-
ve “H” (hoog) en “L” (laag), knipperen acht
keer en doven dan 3 seconden lang. Vraag
in dat geval een Yamaha dealer het elek-trisch circuit te testen.LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.
Zelfdiagnosesystemen
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje voor motorstoring
branden en toont het multifunctionele dis-
play een foutcode van 2 cijfers (bijv. 12, 13,
14).
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en toont het
multifunctionele display een foutcode van 2
cijfers (bijv. 51, 52, 53).
OPMERKIN
G:
Als het multifunctionele display foutcode 52
toont (alle segmenten van de temperatuur-
meter koelvloeistof gaan branden met uit-
zondering van het bovenste segment, dat
gaat knipperen), dan kan dit worden veroor-
zaakt door een storing in het transponder-
signaal. Als deze fout zich voordoet,probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.
1. Temperatuurmeter koelvloeistof
1. Weergave foutcode
U1B3D3D0.book Page 8 Tuesday, July 18, 2006 9:22 AM
Page 23 of 92

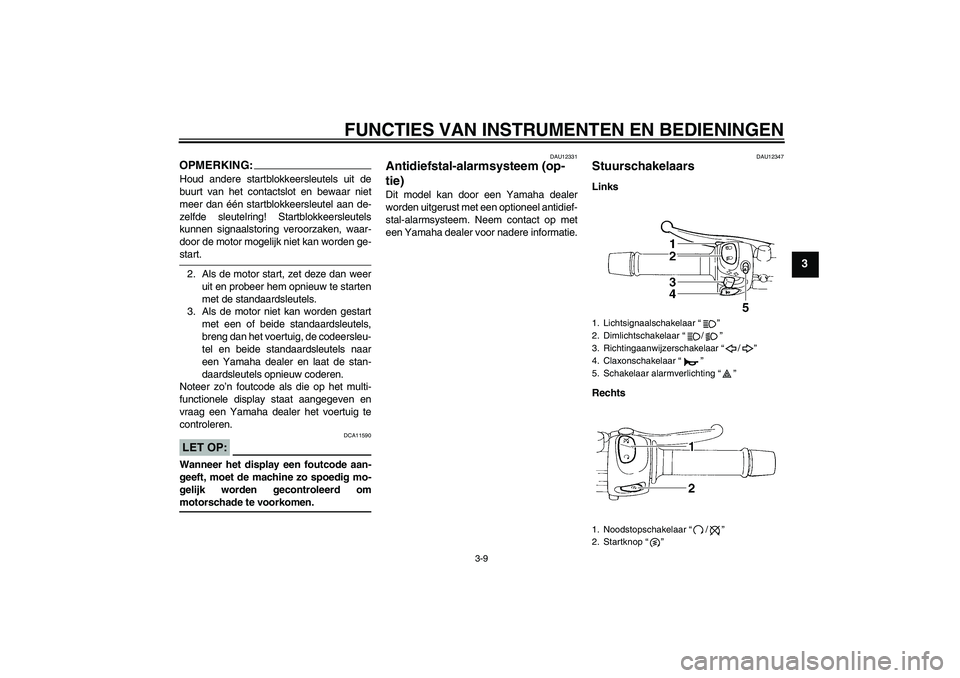

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Noteer zo’n foutcode als die op het multi-
functionele display staat aangegeven en
vraag een Yamaha dealer het voertuig te
controleren.LET OP:
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd ommotorschade te voorkomen.
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12347
Stuurschakelaars Links
Rechts1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
5. Schakelaar alarmverlichting “”
1. Noodstopschakelaar “/”
2. Startknop “”
U1B3D3D0.book Page 9 Tuesday, July 18, 2006 9:22 AM
Page 24 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP:
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
U1B3D3D0.book Page 10 Tuesday, July 18, 2006 9:22 AM
Page 25 of 92

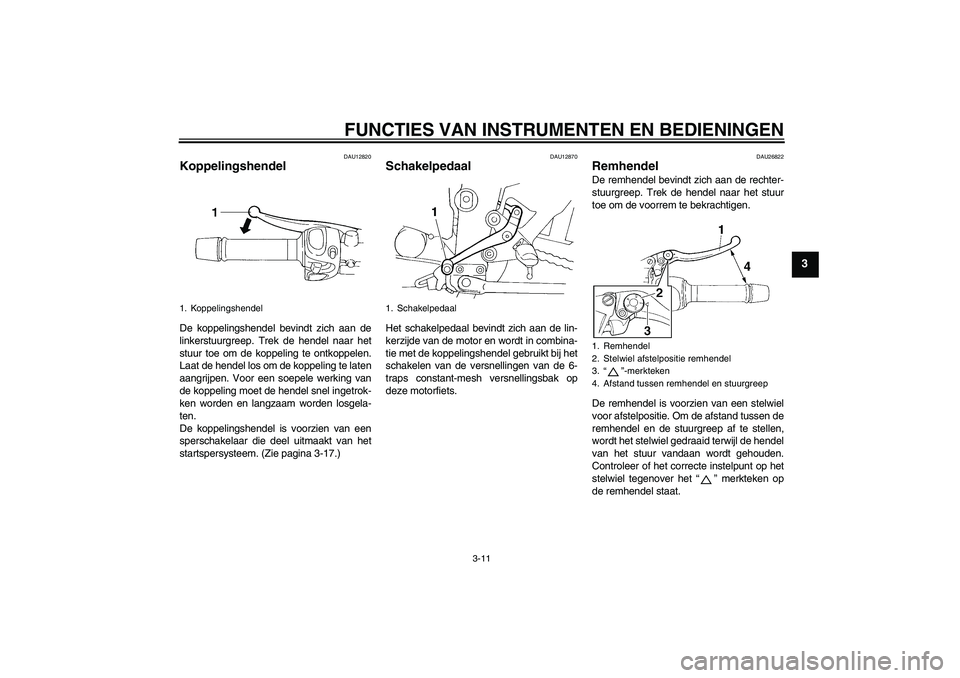

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-17.)
DAU12870
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 6-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU26822
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelwiel
voor afstelpositie. Om de afstand tussen de
remhendel en de stuurgreep af te stellen,
wordt het stelwiel gedraaid terwijl de hendel
van het stuur vandaan wordt gehouden.
Controleer of het correcte instelpunt op het
stelwiel tegenover het “” merkteken op
de remhendel staat.
1. Koppelingshendel
1. Schakelpedaal
1. Remhendel
2. Stelwiel afstelpositie remhendel
3.“”-merkteken
4. Afstand tussen remhendel en stuurgreep
U1B3D3D0.book Page 11 Tuesday, July 18, 2006 9:22 AM
Page 26 of 92

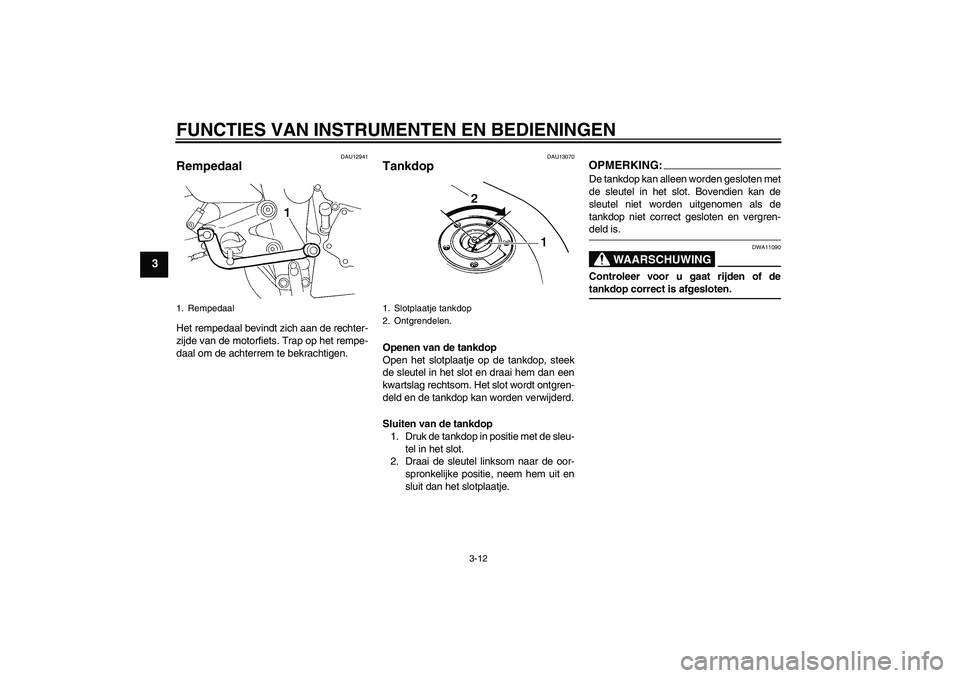

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU13070
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan een
kwartslag rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:De tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-deld is.
WAARSCHUWING
DWA11090
Controleer voor u gaat rijden of detankdop correct is afgesloten.
1. Rempedaal
1. Slotplaatje tankdop
2. Ontgrendelen.
U1B3D3D0.book Page 12 Tuesday, July 18, 2006 9:22 AM
Page 27 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU13220

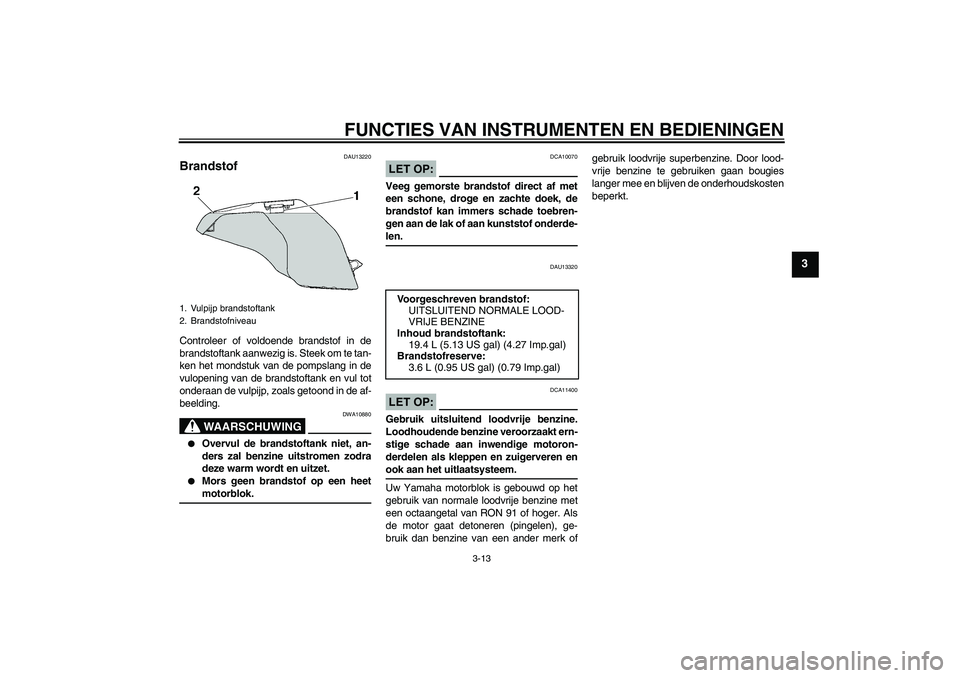

Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Steek om te tan-
ken het mondstuk van de pompslang in de
vulopening van de brandstoftank en vul tot
onderaan de vulpijp, zoals getoond in de af-
beelding.
WAARSCHUWING
DWA10880
Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.
Mors geen brandstof op een heetmotorblok.
LET OP:
DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-len.
DAU13320
LET OP:
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk ofgebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
1. Vulpijp brandstoftank
2. Brandstofniveau
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Brandstofreserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)
U1B3D3D0.book Page 13 Tuesday, July 18, 2006 9:22 AM
Page 28 of 92

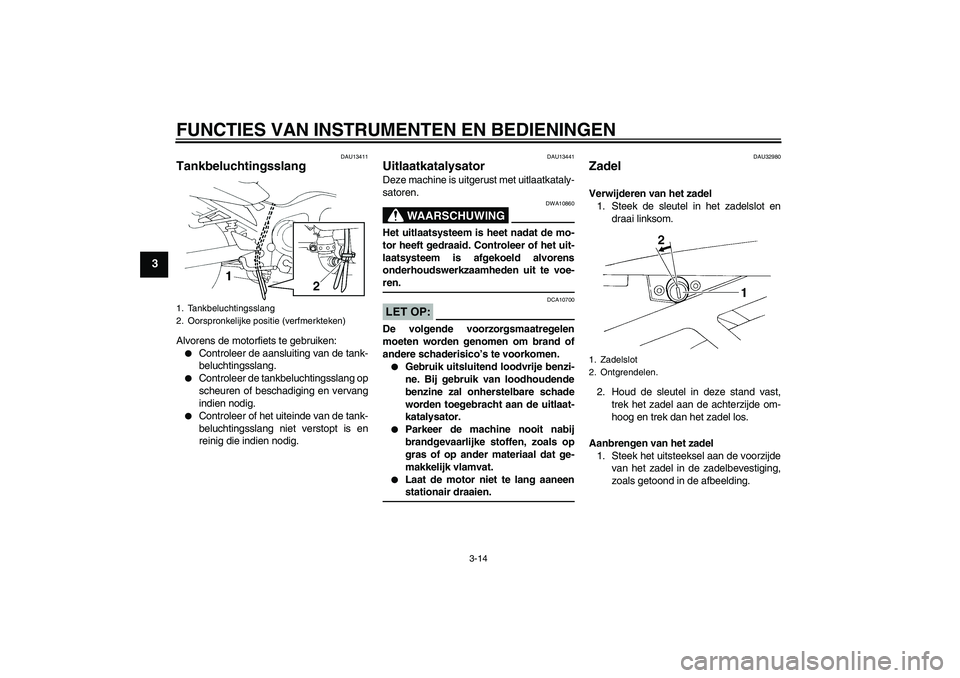

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU13411
Tankbeluchtingsslang Alvorens de motorfiets te gebruiken:
Controleer de aansluiting van de tank-
beluchtingsslang.
Controleer de tankbeluchtingsslang op
scheuren of beschadiging en vervang
indien nodig.
Controleer of het uiteinde van de tank-
beluchtingsslang niet verstopt is en
reinig die indien nodig.
DAU13441
Uitlaatkatalysator Deze machine is uitgerust met uitlaatkataly-
satoren.
WAARSCHUWING
DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-ren.LET OP:
DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.
Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.
Laat de motor niet te lang aaneenstationair draaien.
DAU32980
Zadel Verwijderen van het zadel
1. Steek de sleutel in het zadelslot en
draai linksom.
2. Houd de sleutel in deze stand vast,
trek het zadel aan de achterzijde om-
hoog en trek dan het zadel los.
Aanbrengen van het zadel
1. Steek het uitsteeksel aan de voorzijde
van het zadel in de zadelbevestiging,
zoals getoond in de afbeelding.
1. Tankbeluchtingsslang
2. Oorspronkelijke positie (verfmerkteken)
1. Zadelslot
2. Ontgrendelen.
U1B3D3D0.book Page 14 Tuesday, July 18, 2006 9:22 AM
Page 29 of 92

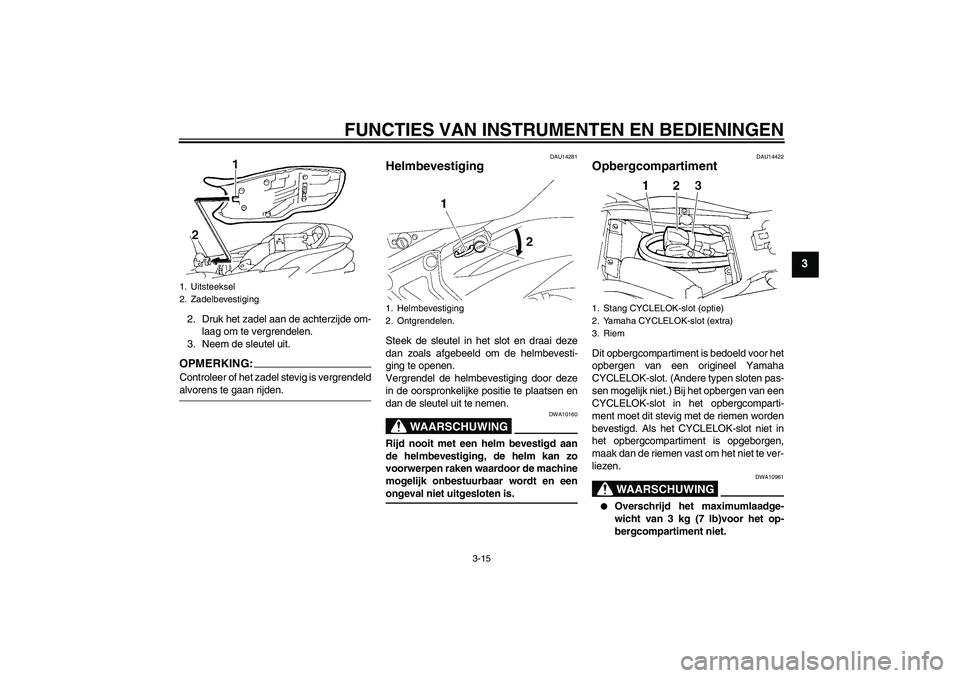

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
2. Druk het zadel aan de achterzijde om-
laag om te vergrendelen.
3. Neem de sleutel uit.OPMERKING:Controleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
DAU14281
Helmbevestiging Steek de sleutel in het slot en draai deze
dan zoals afgebeeld om de helmbevesti-
ging te openen.
Vergrendel de helmbevestiging door deze
in de oorspronkelijke positie te plaatsen en
dan de sleutel uit te nemen.
WAARSCHUWING
DWA10160
Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en eenongeval niet uitgesloten is.
DAU14422
Opbergcompartiment Dit opbergcompartiment is bedoeld voor het
opbergen van een origineel Yamaha
CYCLELOK-slot. (Andere typen sloten pas-
sen mogelijk niet.) Bij het opbergen van een
CYCLELOK-slot in het opbergcomparti-
ment moet dit stevig met de riemen worden
bevestigd. Als het CYCLELOK-slot niet in
het opbergcompartiment is opgeborgen,
maak dan de riemen vast om het niet te ver-
liezen.
WAARSCHUWING
DWA10961
Overschrijd het maximumlaadge-
wicht van 3 kg (7 lb)voor het op-
bergcompartiment niet.
1. Uitsteeksel
2. Zadelbevestiging
1. Helmbevestiging
2. Ontgrendelen.
1. Stang CYCLELOK-slot (optie)
2. Yamaha CYCLELOK-slot (extra)
3. Riem
U1B3D3D0.book Page 15 Tuesday, July 18, 2006 9:22 AM
Page 30 of 92

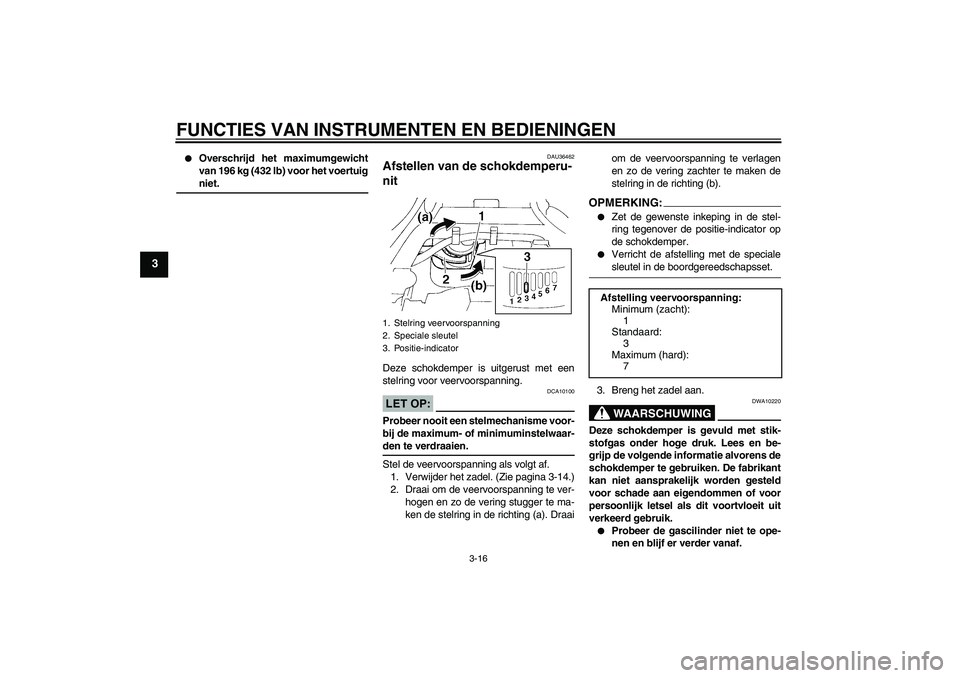

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
Overschrijd het maximumgewicht
van 196 kg (432 lb) voor het voertuigniet.
DAU36462
Afstellen van de schokdemperu-
nit Deze schokdemper is uitgerust met een
stelring voor veervoorspanning.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
Stel de veervoorspanning als volgt af.
1. Verwijder het zadel. (Zie pagina 3-14.)
2. Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draaiom de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b).
OPMERKING:
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
Verricht de afstelling met de specialesleutel in de boordgereedschapsset.
3. Breng het zadel aan.WAARSCHUWING
DWA10220
Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicator
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
3
Maximum (hard):
7
U1B3D3D0.book Page 16 Tuesday, July 18, 2006 9:22 AM
