PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6

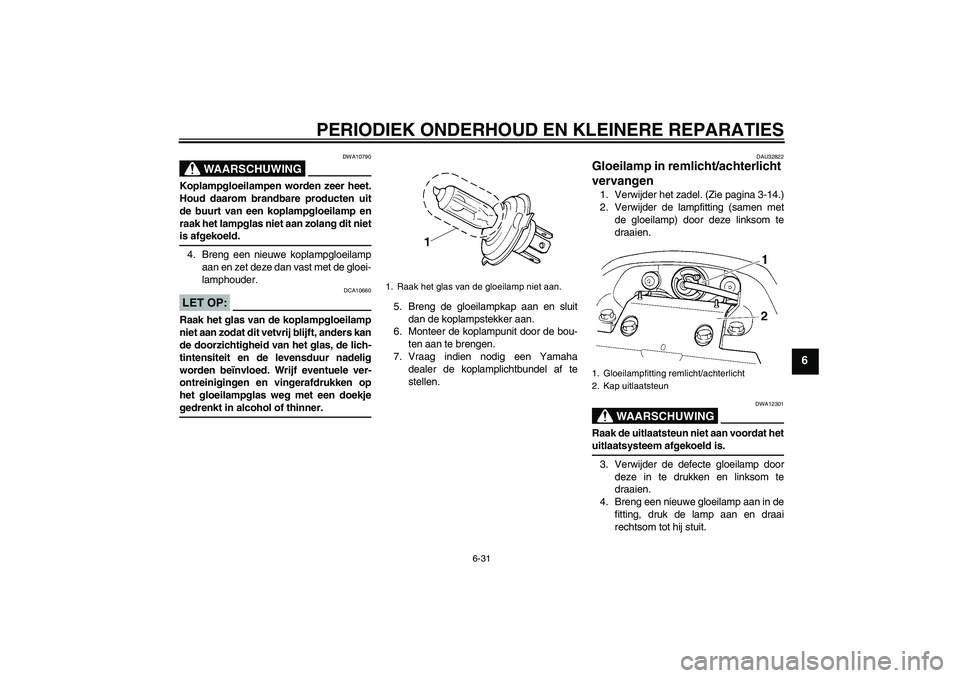

WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.LET OP:
DCA10660
Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders kan
de doorzichtigheid van het glas, de lich-
tintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekjegedrenkt in alcohol of thinner.5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de bou-
ten aan te brengen.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU32822
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder het zadel. (Zie pagina 3-14.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
WAARSCHUWING
DWA12301
Raak de uitlaatsteun niet aan voordat hetuitlaatsysteem afgekoeld is.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampfitting remlicht/achterlicht
2. Kap uitlaatsteun
U1B3D3D0.book Page 31 Tuesday, July 18, 2006 9:22 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Breng het zadel aan.
DAU24202

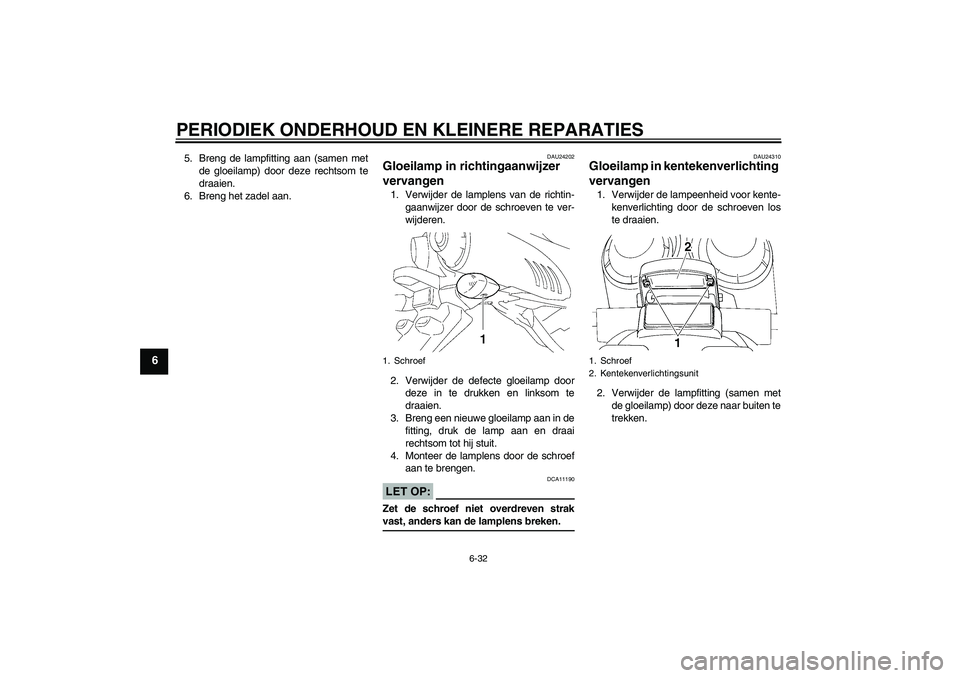

Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen.LET OP:
DCA11190
Zet de schroef niet overdreven strakvast, anders kan de lamplens breken.
DAU24310
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.
1. Schroef
1. Schroef
2. Kentekenverlichtingsunit
U1B3D3D0.book Page 32 Tuesday, July 18, 2006 9:22 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
DAU34401

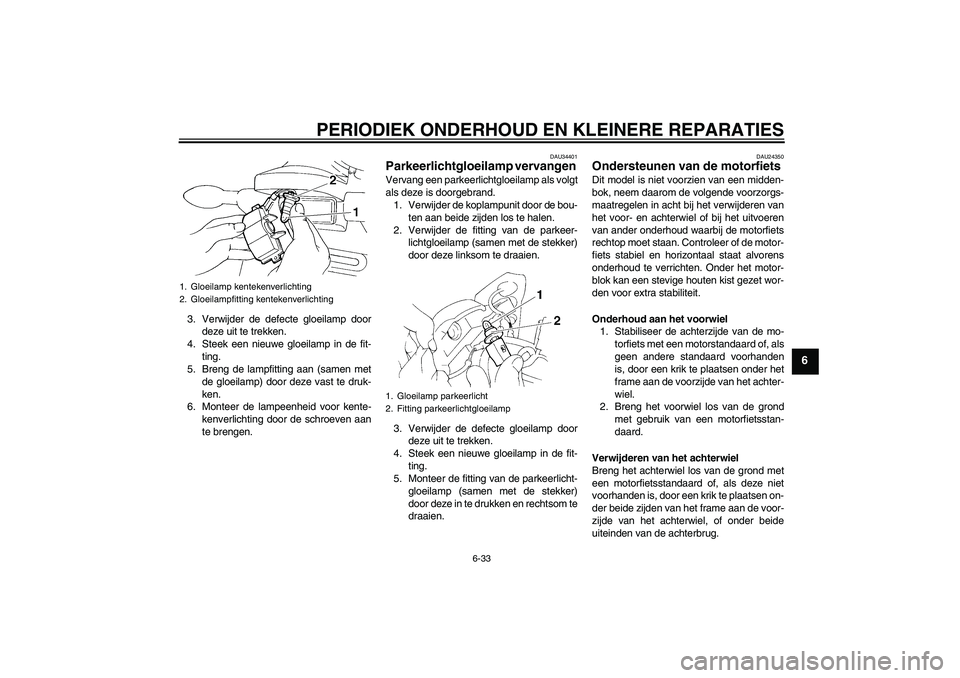

Parkeerlichtgloeilamp vervangen Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit door de bou-
ten aan beide zijden los te halen.
2. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de stekker)
door deze linksom te draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Monteer de fitting van de parkeerlicht-
gloeilamp (samen met de stekker)
door deze in te drukken en rechtsom te
draaien.
DAU24350
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
1. Gloeilamp kentekenverlichting
2. Gloeilampfitting kentekenverlichting
1. Gloeilamp parkeerlicht
2. Fitting parkeerlichtgloeilamp
U1B3D3D0.book Page 33 Tuesday, July 18, 2006 9:22 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
6
DAU24360

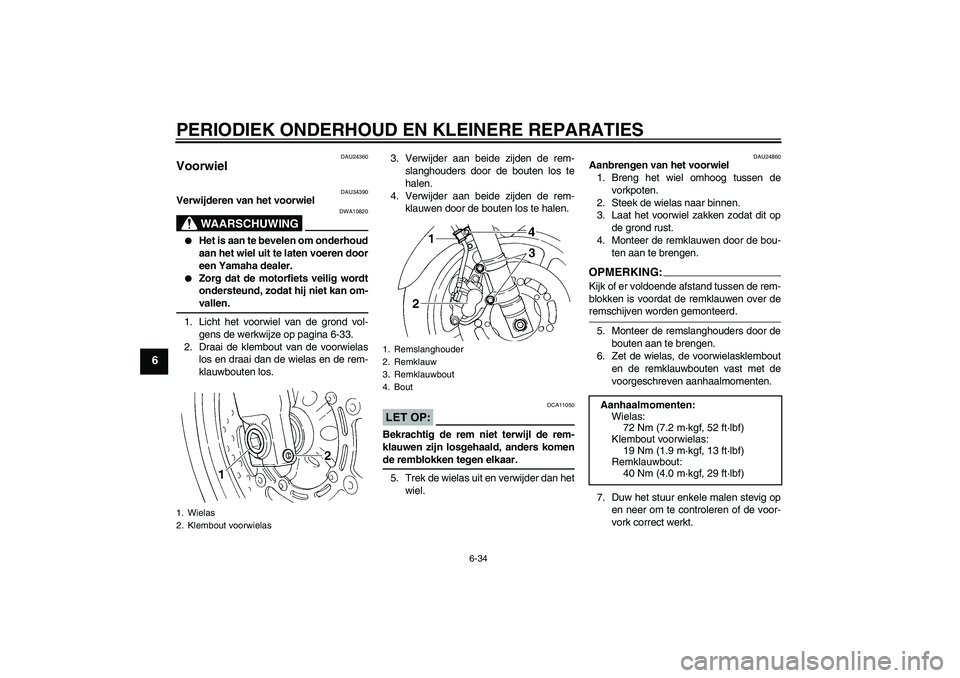

Voorwiel
DAU34390
Verwijderen van het voorwiel
WAARSCHUWING
DWA10820


Het is aan te bevelen om onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.


Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan om-vallen.
1. Licht het voorwiel van de grond vol-
gens de werkwijze op pagina 6-33.
2. Draai de klembout van de voorwielas
los en draai dan de wielas en de rem-
klauwbouten los.3. Verwijder aan beide zijden de rem-
slanghouders door de bouten los te
halen.
4. Verwijder aan beide zijden de rem-
klauwen door de bouten los te halen.
LET OP:
DCA11050
Bekrachtig de rem niet terwijl de rem-
klauwen zijn losgehaald, anders komende remblokken tegen elkaar.
5. Trek de wielas uit en verwijder dan het
wiel.
DAU24860
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Laat het voorwiel zakken zodat dit op
de grond rust.
4. Monteer de remklauwen door de bou-
ten aan te brengen.OPMERKIN
G:
Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over deremschijven worden gemonteerd.
5. Monteer de remslanghouders door de
bouten aan te brengen.
6. Zet de wielas, de voorwielasklembout
en de remklauwbouten vast met de
voorgeschreven aanhaalmomenten.
7. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
1. Wielas
2. Klembout voorwielas
1. Remslanghouder
2. Remklauw
3. Remklauwbout
4. Bout
Aanhaalmomenten:
Wielas:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Klembout voorwielas:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Remklauwbout:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U1B3D3D0.book Page 34 Tuesday, July 18, 2006 9:22 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
6
DAU25080
Achterwiel

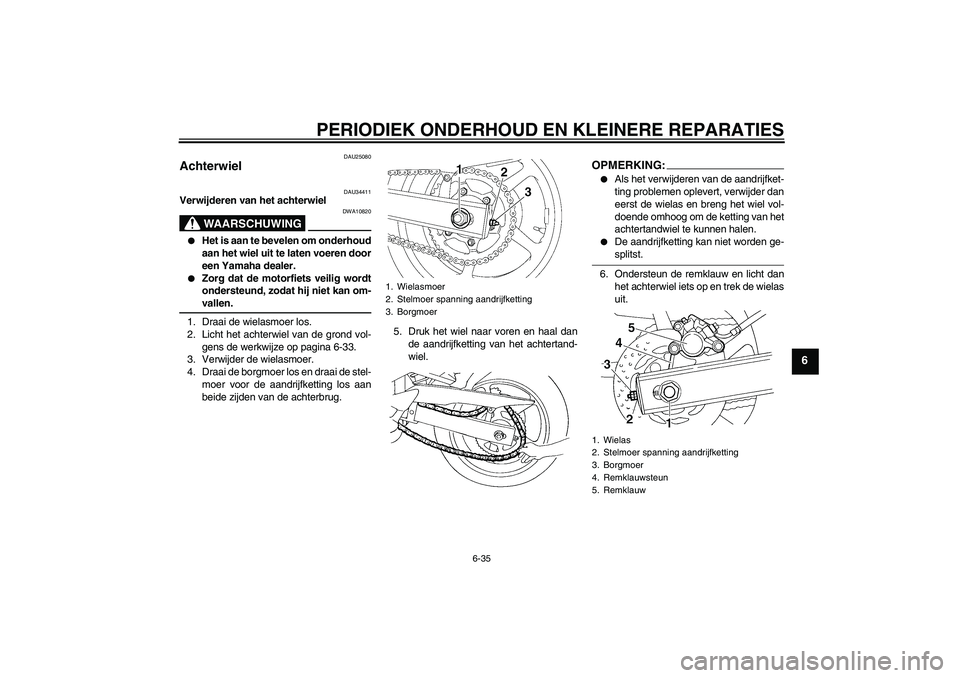

DAU34411
Verwijderen van het achterwiel
WAARSCHUWING
DWA10820


Het is aan te bevelen om onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.


Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan om-vallen.
1. Draai de wielasmoer los.
2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-33.
3. Verwijder de wielasmoer.
4. Draai de borgmoer los en draai de stel-
moer voor de aandrijfketting los aan
beide zijden van de achterbrug.5. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKING:

Als het verwijderen van de aandrijfket-
ting problemen oplevert, verwijder dan
eerst de wielas en breng het wiel vol-
doende omhoog om de ketting van het
achtertandwiel te kunnen halen.


De aandrijfketting kan niet worden ge-splitst.
6. Ondersteun de remklauw en licht dan
het achterwiel iets op en trek de wielas
uit.
1. Wielasmoer
2. Stelmoer spanning aandrijfketting
3. Borgmoer
1. Wielas
2. Stelmoer spanning aandrijfketting
3. Borgmoer
4. Remklauwsteun
5. Remklauw
U1B3D3D0.book Page 35 Tuesday, July 18, 2006 9:22 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
6
OPMERKING:Een rubber hamer is handig om de wielaslos te tikken.
7. Verwijder het wiel.LET OP:
DCA11070
Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders komen de remblokken tegen el-kaar.
DAU34430

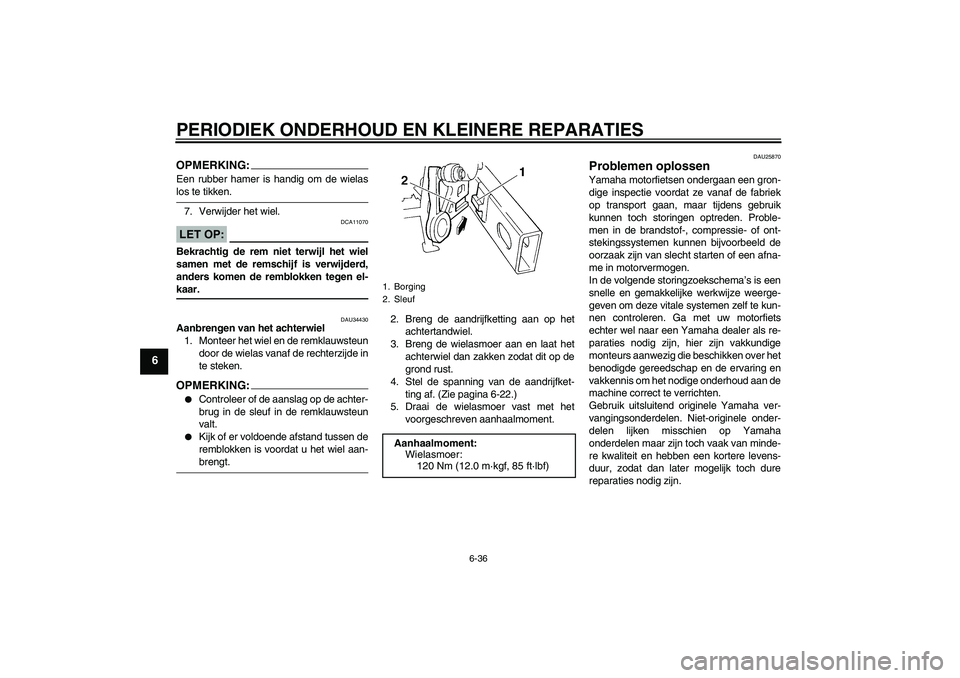

Aanbrengen van het achterwiel
1. Monteer het wiel en de remklauwsteun
door de wielas vanaf de rechterzijde in
te steken.OPMERKING:

Controleer of de aanslag op de achter-
brug in de sleuf in de remklauwsteun
valt.


Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-brengt.2. Breng de aandrijfketting aan op het
achtertandwiel.
3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op de
grond rust.
4. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-22.)
5. Draai de wielasmoer vast met het
voorgeschreven aanhaalmoment.
DAU25870
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Borging
2. SleufAanhaalmoment:
Wielasmoer:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U1B3D3D0.book Page 36 Tuesday, July 18, 2006 9:22 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-37
6
DAU42360

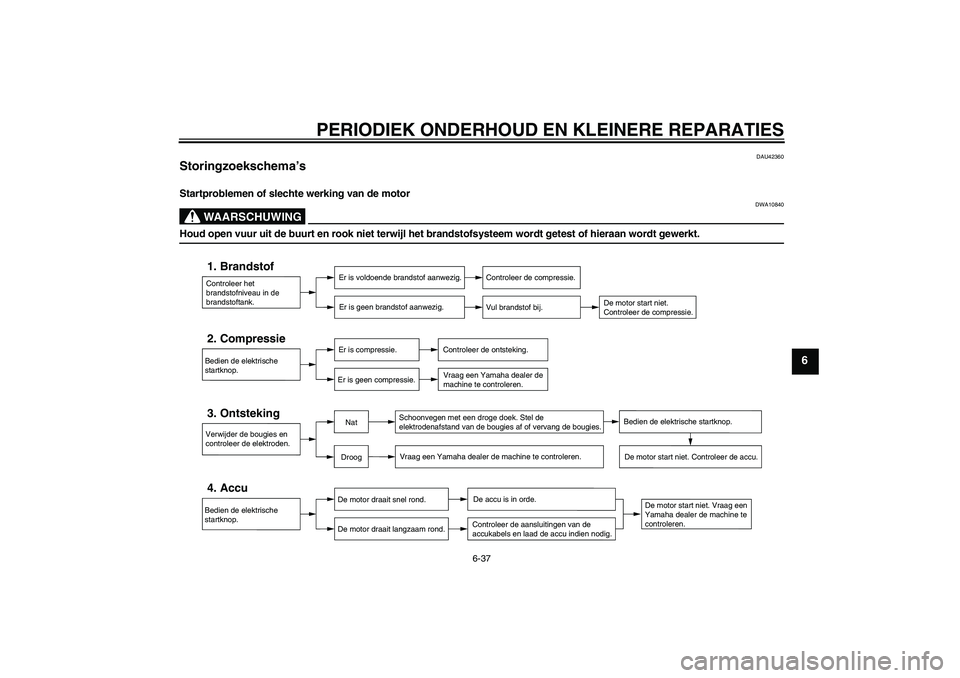

Storingzoekschema’s Startproblemen of slechte werking van de motor
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U1B3D3D0.book Page 37 Tuesday, July 18, 2006 9:22 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-38
6

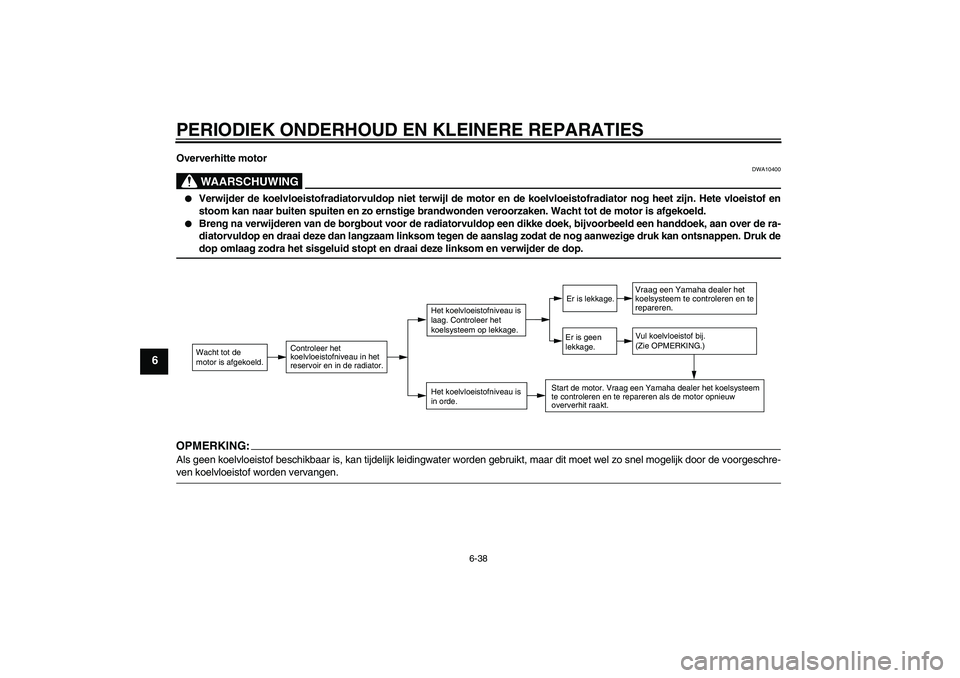

Oververhitte motor
WAARSCHUWING
DWA10400


Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING:Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.

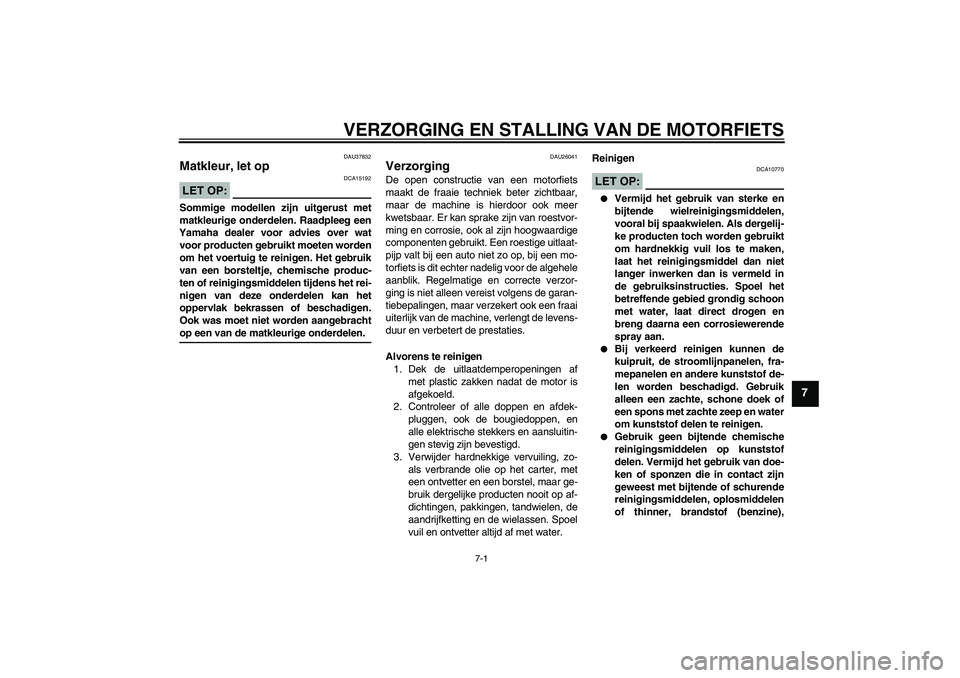

U1B3D3D0.book Page 38 Tuesday, July 18, 2006 9:22 AM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU37832
Matkleur, let op LET OP:
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU26041
Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitlaat-
pijp valt bij een auto niet zo op, bij een mo-
torfiets is dit echter nadelig voor de algehele
aanblik. Regelmatige en correcte verzor-
ging is niet alleen vereist volgens de garan-
tiebepalingen, maar verzekert ook een fraai
uiterlijk van de machine, verlengt de levens-
duur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopeningen af
met plastic zakken nadat de motor is
afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
LET OP:
DCA10770


Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel het
betreffende gebied grondig schoon
met water, laat direct drogen en
breng daarna een corrosiewerende
spray aan.


Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen, fra-
mepanelen en andere kunststof de-
len worden beschadigd. Gebruik
alleen een zachte, schone doek of
een spons met zachte zeep en water
om kunststof delen te reinigen.


Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),

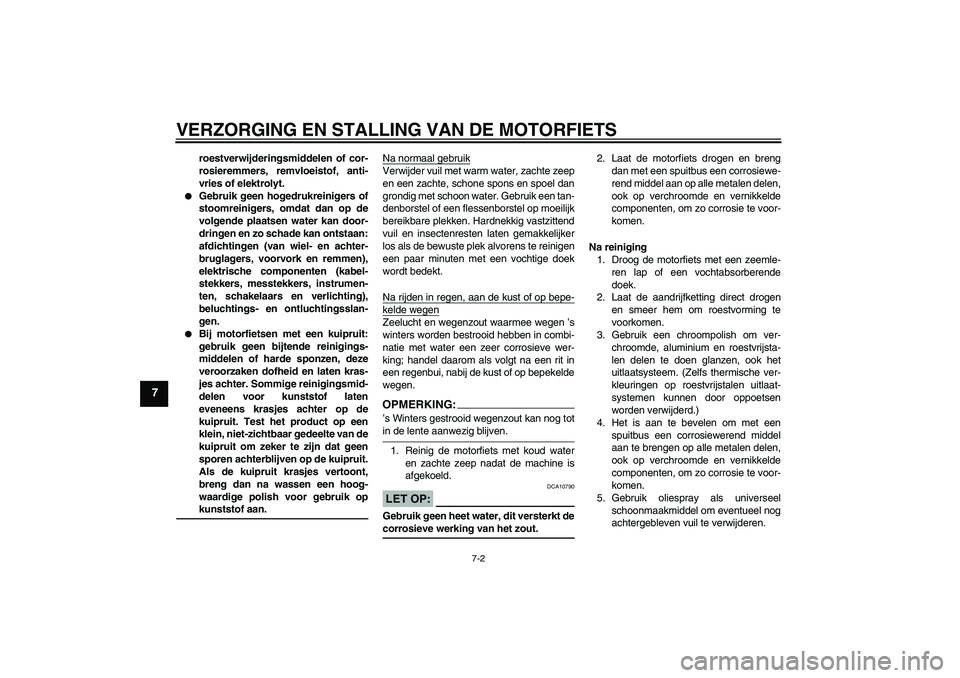

U1B3D3D0.book Page 1 Tuesday, July 18, 2006 9:22 AM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.


Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.


Bij motorfietsen met een kuipruit:
gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik opkunststof aan.Na normaal gebruik
Verwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of een flessenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen ’s
winters worden bestrooid hebben in combi-
natie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:’s Winters gestrooid wegenzout kan nog totin de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de machine is
afgekoeld.LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.2. Laat de motorfiets drogen en breng
dan met een spuitbus een corrosiewe-
rend middel aan op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
U1B3D3D0.book Page 2 Tuesday, July 18, 2006 9:22 AM
