Page 21 of 92

COMMANDES ET INSTRUMENTS
3-7
3
Lorsqu’il reste environ 3.6 L (0.95 US gal)
(0.79 Imp.gal) de carburant dans le réser-
voir, le segment inférieur de l’afficheur du
niveau de carburant se met à clignoter, et le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve
“TRIP F” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT”:
TRIP F → E → ODO → TRIP 1 → TRIP 2
→ TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment et l’affichage retourne au mode affiché
précédemment après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).Montre
Pour passer de l’affichage de la tempéra-
ture de l’air d’admission à celui de la mon-
tre, régler d’abord l’écran sur le mode
compteur kilométrique ou compte-tours,
puis appuyer sur le bouton “RESET” pen-
dant au moins deux secondes.
N.B.:La montre s’affiche automatiquement lors-
que la clé de contact est tournée à la posi-tion “OFF”.
Réglage de la montre1. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT”. L’af-
fichage des minutes se met à cligno-
ter.
4. Régler les minutes en appuyant sur le
bouton “RESET”.
5. Appuyer sur le bouton “SELECT”, puis
le relâcher pour que la montre se
mette en marche.
Afficheur de la température de l’air d’ad-
mission
La température affichée peut différer de la
température ambiante en fonction des con-
ditions d’utilisation du moteur. Pour passer
de la montre à l’affichage de la température
de l’air d’admission, régler d’abord l’écran1. Montre
1. Afficheur de la température de l’air d’admis-
sion
U1B3F3F0.book Page 7 Friday, July 14, 2006 9:29 AM
Page 22 of 92

COMMANDES ET INSTRUMENTS
3-8
3
sur le mode compteur kilométrique ou
compte-tours, puis appuyer sur le bouton
“RESET” pendant au moins deux secon-
des.
Afficheur du niveau de carburant
Lorsque la clé de contact est à la position
“ON”, l’afficheur du niveau de carburant in-
dique la quantité de carburant qui se trouve
dans le réservoir. Lorsque la clé est tournée
à la position “ON”, tous les segments de l’af-
ficheur du niveau de carburant s’affichent
progressivement l’un après l’autre, puis
s’éteignent, en guise de test du circuit élec-
trique. Les segments de l’afficheur du ni-
veau de carburant s’éteignent dans la direc-
tion de “E” (vide) au fur et à mesure que leniveau diminue. Lorsqu’il ne reste plus
qu’un seul segment près de “E”, refaire le
plein dès que possible.
N.B.:L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. En cas de défaillance du
circuit électrique, les segments de l’affi-
cheur, à l’exception des segments “F” (rem-
pli) et “E” (vide), signalent le problème à la
cadence suivante jusqu’à ce que le pro-
blème soit résolu : huit clignotements suivis
d’un intervalle de 3 secondes. Dans ce cas,
il convient de faire vérifier le circuit électri-que par un concessionnaire Yamaha.
Afficheur de la température du liquide de
refroidissementQuand la clé de contact est sur “ON”, l’affi-
cheur de température du liquide de refroi-
dissement indique la température du liquide
de refroidissement. Lorsque la clé est tour-
née à la position “ON”, tous les segments
de l’afficheur de la température du liquide
de refroidissement s’affichent progressive-
ment l’un après l’autre, puis s’éteignent, en
guise de test du circuit électrique. La tempé-
rature du liquide de refroidissement varie en
fonction des températures atmosphériques
et de la charge du moteur. Si le segment du
haut clignote, arrêter le véhicule et laisser
refroidir le moteur. (Voir page 6-38.)
N.B.:L’afficheur de la température du liquide de
refroidissement est équipé d’un système
embarqué de diagnostic de pannes. En cas
de défaillance du circuit électrique, les seg-
ments de l’afficheur, à l’exception des seg-
ments “H” (élevée) et “L” (basse), signalent
le problème à la cadence suivante jusqu’à
ce que le problème soit résolu : huit cligno-
tements suivis d’un intervalle de 3 secon-
des. Dans ce cas, il convient de faire vérifier
le circuit électrique par un concessionnaireYamaha.
1. Afficheur du niveau de carburant
1. Afficheur de la température du liquide de re-
froidissement
U1B3F3F0.book Page 8 Friday, July 14, 2006 9:29 AM
Page 57 of 92

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU21771
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.
NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre lecontrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.
Ne pas transporter d’objet mal fixé
qui pourrait se détacher.
Attacher soigneusement les baga-
ges les plus lourds près du centre
de la moto et répartir le poids égale-
ment de chaque côté.
Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.
Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneus Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
90–196 kg (198–432 lb):
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
Charge* maximale :
196 kg (432 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
U1B3F3F0.book Page 17 Friday, July 14, 2006 9:29 AM
Page 70 of 92

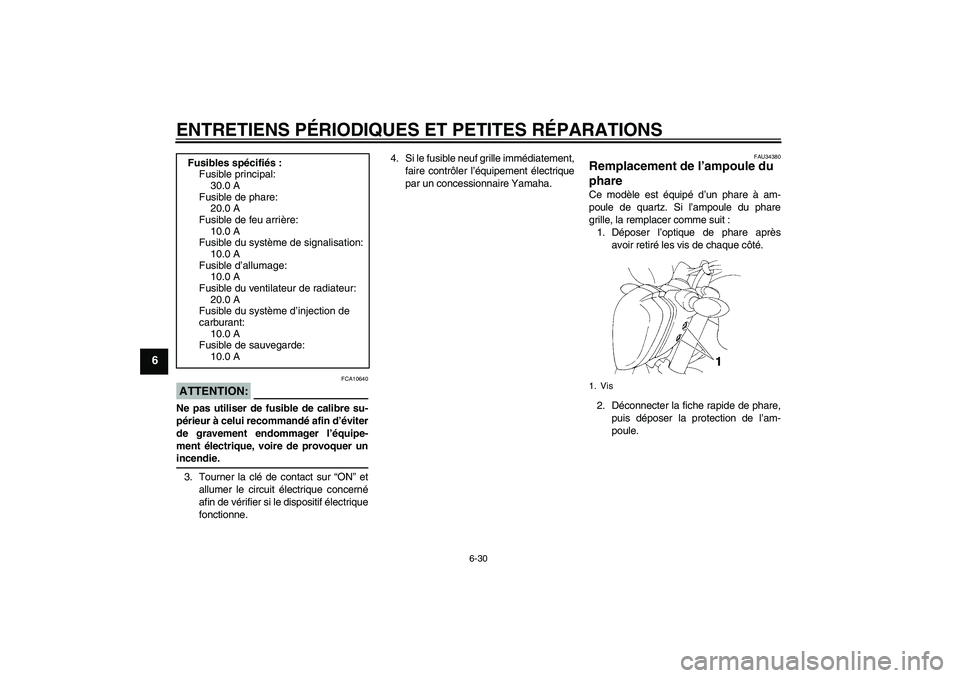

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU34380
Remplacement de l’ampoule du
phare Ce modèle est équipé d’un phare à am-
poule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule. Fusibles spécifiés:
Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible de feu arrière:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible de sauvegarde:
10.0 A1. Vis
U1B3F3F0.book Page 30 Friday, July 14, 2006 9:29 AM
Page 82 of 92

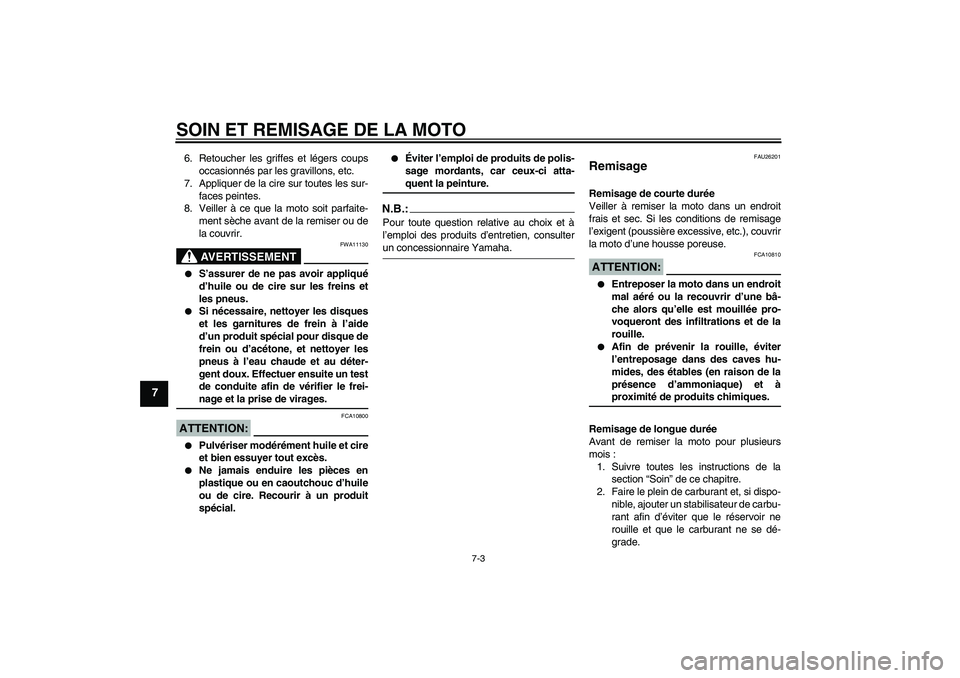

SOIN ET REMISAGE DE LA MOTO
7-3
7
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11130
S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus.
Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION:
FCA10800
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU26201
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION:
FCA10810
Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
U1B3F3F0.book Page 3 Friday, July 14, 2006 9:29 AM
Page 84 of 92

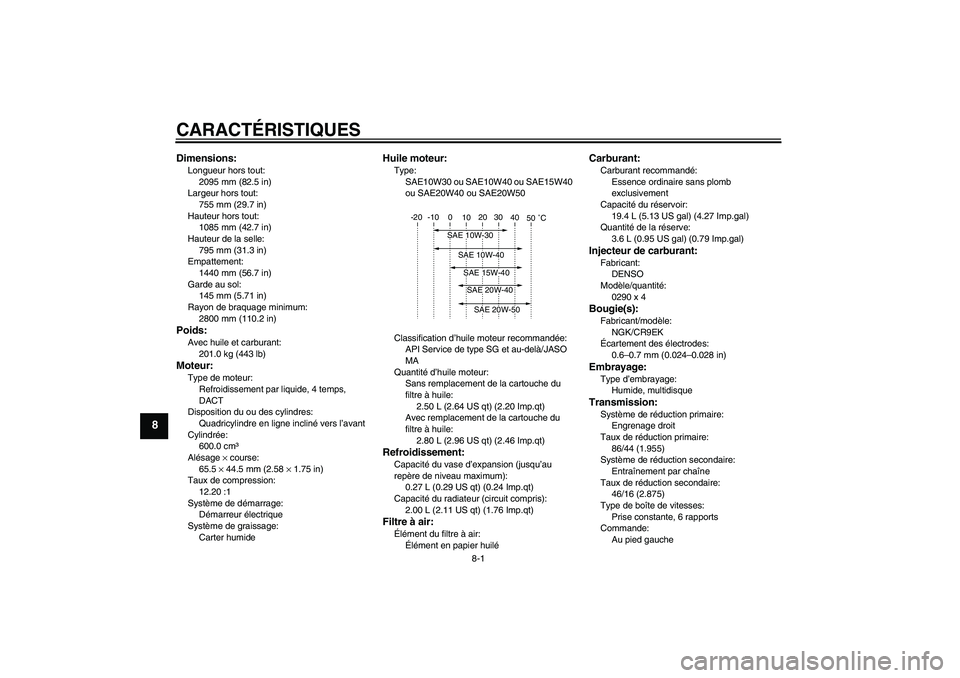

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2095 mm (82.5 in)
Largeur hors tout:
755 mm (29.7 in)
Hauteur hors tout:
1085 mm (42.7 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1440 mm (56.7 in)
Garde au sol:
145 mm (5.71 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Avec huile et carburant:
201.0 kg (443 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
600.0 cm³
Alésage × course:
65.5 × 44.5 mm (2.58 × 1.75 in)
Taux de compression:
12.20 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
2.80 L (2.96 US qt) (2.46 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Capacité du radiateur (circuit compris):
2.00 L (2.11 US qt) (1.76 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huilé
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantité de la réserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)Injecteur de carburant:Fabricant:
DENSO
Modèle/quantité:
0290 x 4Bougie(s):Fabricant/modèle:
NGK/CR9EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
86/44 (1.955)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
46/16 (2.875)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U1B3F3F0.book Page 1 Friday, July 14, 2006 9:29 AM
Page 85 of 92

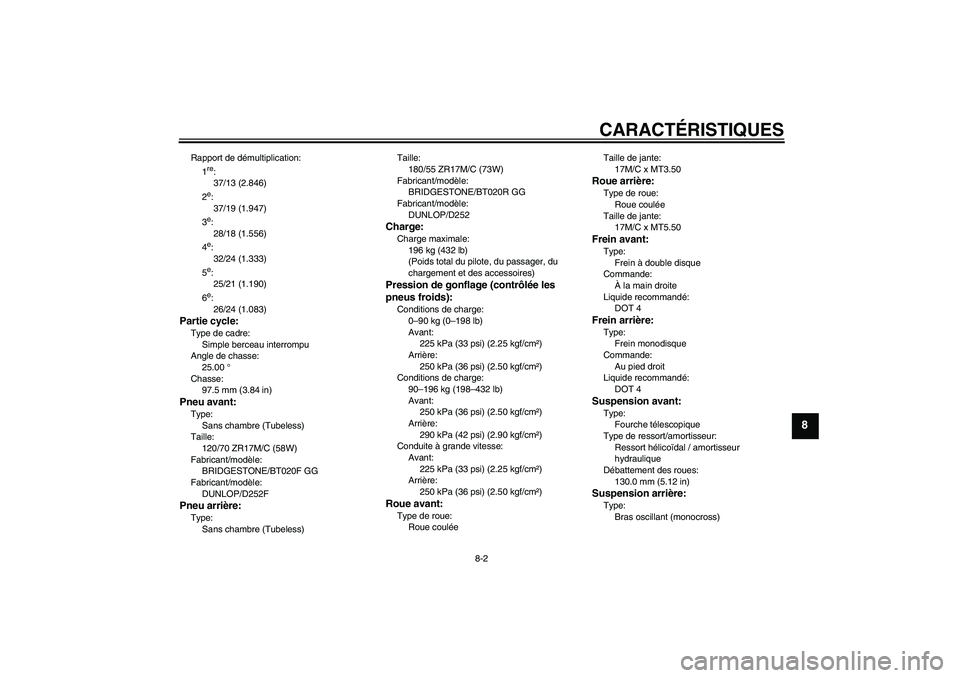

CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.00 °
Chasse:
97.5 mm (3.84 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT020F GG
Fabricant/modèle:
DUNLOP/D252FPneu arrière:Type:
Sans chambre (Tubeless)Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
BRIDGESTONE/BT020R GG
Fabricant/modèle:
DUNLOP/D252
Charge:Charge maximale:
196 kg (432 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–196 kg (198–432 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)Roue avant:Type de roue:
Roue couléeTaille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant (monocross)
U1B3F3F0.book Page 2 Friday, July 14, 2006 9:29 AM
Page 89 of 92

INDEX
AAccroche-casque .................................. 3-16
Alarme antivol ....................................... 3-10
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-33
Avertisseur, contacteur ......................... 3-11BBatterie ................................................. 6-28
Béquille latérale .................................... 3-18
Béquille latérale, contrôle et
lubrification ......................................... 6-26
Bougies, contrôle .................................... 6-6
Bras oscillant, lubrification des pivots ... 6-26CCâble des gaz, contrôle du jeu ............. 6-16
Câbles, contrôle et lubrification ............ 6-24
Cache, dépose et repose ....................... 6-6
Calage de la moto ................................ 6-34
Caractéristiques...................................... 8-1
Carburant.............................................. 3-13
Carburant, économies ............................ 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-24
Chaîne de transmission, tension .......... 6-22
Clé de contact, numéro d’identification... 9-1
Clignotant, remplacement d’une
ampoule.............................................. 6-32
Clignotants, contacteur ......................... 3-10
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage ............................................... 3-17
Combinés de contacteurs ..................... 3-10
Compartiment de rangement ................ 3-16
Compte-tours ACL .................................. 3-5Contacteur à clé/antivol........................... 3-2
Contacteur d’appel de phare ................. 3-10
Couleur mate........................................... 7-1
Coupe-circuit d’allumage....................... 3-18
Coupe-circuit du moteur ........................ 3-11
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-11
Dépannage, schémas de diagnostic ..... 6-38
Direction, contrôle .................................6-27EÉcran multifonction.................................. 3-6
Embrayage, levier ................................. 3-11
Embrayage, réglage de la garde du
levier ................................................... 6-19
Emplacement des éléments .................... 2-1
Entretiens et graissages périodiques,
tableau ..................................................6-2
Étiquette des codes du modèle ............... 9-2FFeu arrière/stop, remplacement d’une
ampoule .............................................. 6-32
Feu stop sur frein arrière, contacteur .... 6-20
Feux de détresse, contacteur................3-11
Filtre à air, remplacement de
l’élément.............................................. 6-14
Fourche, contrôle .................................. 6-27
Frein, levier ........................................... 3-12
Frein, pédale ......................................... 3-12
Fusibles, remplacement ........................ 6-29HHuile moteur et cartouche du filtre .......... 6-7
Huile moteur, témoin du niveau ..............3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-10JJeu des soupapes................................. 6-16LLevier de frein et d’embrayage,
contrôle et lubrification........................ 6-25
Liquide de frein, changement ............... 6-22
Liquide de frein, contrôle du niveau ...... 6-21
Liquide de refroidissement.................... 6-10NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-37
Pédale de frein et sélecteur, contrôle
et lubrification ..................................... 6-25
Phare, remplacement d’une ampoule ... 6-30
Plaquettes de frein, contrôle ................. 6-20
Pneus.................................................... 6-17
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-25
Points à contrôler avant chaque
utilisation............................................... 4-2
Pot catalytique ...................................... 3-15RRégime de ralenti du moteur ................ 6-15
Remisage................................................ 7-3
Réservoir de carburant, bouchon ......... 3-13
Réservoir de carburant, ventilation ....... 3-14
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-35
U1B3F3F0.book Page 1 Friday, July 14, 2006 9:29 AM
