DESCRIZIONE
2-2
2
HAU10420
Vista da destra1. Scatola fusibili 2 (pagina 6-29)
2. Serbatoio del liquido freno posteriore (pagina 6-21)
3. Tappo bocchettone riempimento olio motore (pagina 6-7)
4. Serbatoio del liquido freno anteriore (pagina 6-21)
5. Tappo radiatore (pagina 6-10)
6. Serbatoio liquido refrigerante (pagina 6-10)
7. Bullone drenaggio liquido refrigerante (pagina 6-11)
8. Astina livello (pagina 6-7)9. Pedale freno (pagina 3-14)
U5S4H0H0.book Page 2 Wednesday, January 17, 2007 11:00 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
ATTENZIONE:
HCA10471


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
liquido refrigerante, sostituirla con
refrigerante al più presto possibile,
altrimenti il sistema di raffredda-
mento non sarà protetto contro il
gelo e la corrosione.


Se si è aggiunta acqua al liquido re-
frigerante, far controllare al più pre-
sto possibile da un concessionario
Yamaha il contenuto di antigelo, al-
trimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
NOTA:

La ventola radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.


Se il motore si surriscalda, vedere pa-gina 6-36 per ulteriori istruzioni.
HAU42610
Per cambiare il liquido refrigerante
1. Posizionare il veicolo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
3. Togliere il bullone fermo tappo radiato-
re, il fermo tappo radiatore ed il tappo
radiatore.
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.4. Togliere il tappo serbatoio liquido refri-
gerante.
5. Togliere il coperchio del tappo serba-
toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni. Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Bullone fermo tappo radiatore
2. Tappo radiatore
3. Fermo tappo radiatore
1. Tappo serbatoio liquido refrigerante
2. Serbatoio liquido refrigerante
U5S4H0H0.book Page 11 Wednesday, January 17, 2007 11:00 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
6. Scaricare il liquido refrigerante dal ser-
batoio liquido refrigerante capovolgen-
dolo.
7. Installare il serbatoio liquido refrige-
rante ed il relativo coperchio collocan-
doli nella posizione originaria, e poi
installare i bulloni.
8. Togliere il bullone drenaggio liquido re-
frigerante per scaricare il sistema di
raffreddamento.9. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
10. Installare il bullone drenaggio liquido
refrigerante e serrare alla coppia spe-
cificata.
NOTA:Verificare che la rondella non sia danneg-giata e sostituirla se necessario.
11. Versare la quantità secondo specifica
di liquido refrigerante nel radiatore e
nel serbatoio.
ATTENZIONE:
HCA10471


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
liquido refrigerante, sostituirla con
refrigerante al più presto possibile,
altrimenti il sistema di raffredda-
mento non sarà protetto contro il
gelo e la corrosione.


Se si è aggiunta acqua al liquido re-
frigerante, far controllare al più pre-
sto possibile da un concessionario
1. Copertura del serbatoio del liquido refrige-
rante
2. Bullone
1. Bullone drenaggio liquido refrigeranteCoppia di serraggio:
Bullone drenaggio liquido refrigeran-
te:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante:
Capacità radiatore (circuito compre-
so):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Capacità serbatoio liquido refrigeran-
te (fino al riferimento livello max.):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U5S4H0H0.book Page 12 Wednesday, January 17, 2007 11:00 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
Yamaha il contenuto di antigelo, al-
trimenti l’efficacia del liquido refri-gerante si riduce.
12. Installare il tappo serbatoio liquido re-
frigerante.
13. Installare il tappo radiatore, il fermo
tappo radiatore ed il bullone fermo tap-
po radiatore.
14. Accendere il motore, lasciarlo girare al
minimo per diversi minuti e poi spe-
gnerlo.
15. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,poi installare il tappo radiatore, il fermo
tappo radiatore ed il bullone fermo tap-
po radiatore.
16. Controllare il livello del liquido refrige-
rante nel serbatoio. Se necessario, to-
gliere il tappo serbatoio liquido
refrigerante ed aggiungere liquido re-
frigerante fino al riferimento livello
max., poi installare il tappo.
17. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
HAU34424
Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si utilizza il
mezzo su percorsi molto bagnati o polvero-
si.
1. Togliere la sella. (Vedere pagina
3-17.)
2. Togliere i bulloni fissaggio serbatoio
carburante e poi alzare il serbatoio
carburante per allontanarlo dalla cas-
sa filtro.
3. Togliere il coperchio cassa filtro to-
gliendo le viti.
1. Bullone fermo tappo radiatore
2. Tappo radiatore
3. Fermo tappo radiatore
1. Bullone
U5S4H0H0.book Page 13 Wednesday, January 17, 2007 11:00 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
La scatola fusibili 2 si trova dietro al pannel-
lo A. (Vedere pagina 6-6.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
1. Scatola fusibili 2
1. Fusibile faro
2. Fusibile sistema di segnalazione
3. Fusibile accensione
4. Fusibile ventola radiatore
5. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
6. Fusibile dell’impianto di iniezione carburante
7. Fusibile di riserva
8. Fusibile fanalino posteriore
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione car-
burante:
10.0 A
Fusibile di backup:
10.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
U5S4H0H0.book Page 30 Wednesday, January 17, 2007 11:00 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
Surriscaldamento del motore
AVVERTENZA
HWA10400


Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.


Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA:Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U5S4H0H0.book Page 37 Wednesday, January 17, 2007 11:00 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2095 mm (82.5 in)
Larghezza totale:
755 mm (29.7 in)
Altezza totale:
1085 mm (42.7 in)
Altezza alla sella:
795 mm (31.3 in)
Passo:
1440 mm (56.7 in)
Distanza da terra:
145 mm (5.71 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Con olio e carburante:
206.0 kg (454 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
600.0 cm³
Alesaggio × corsa:
65.5 × 44.5 mm (2.58 × 1.75 in)
Rapporto di compressione:
12.20 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantità di riserva carburante:
3.6 L (0.95 US gal) (0.79 Imp.gal)Iniezione carburante:Corpo farfallato:
Produttore:
MIKUNI
Tipo / Quantità:
36EIDW-B1/1Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
86/44 (1.955)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
46/16 (2.875)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5S4H0H0.book Page 1 Wednesday, January 17, 2007 11:00 AM

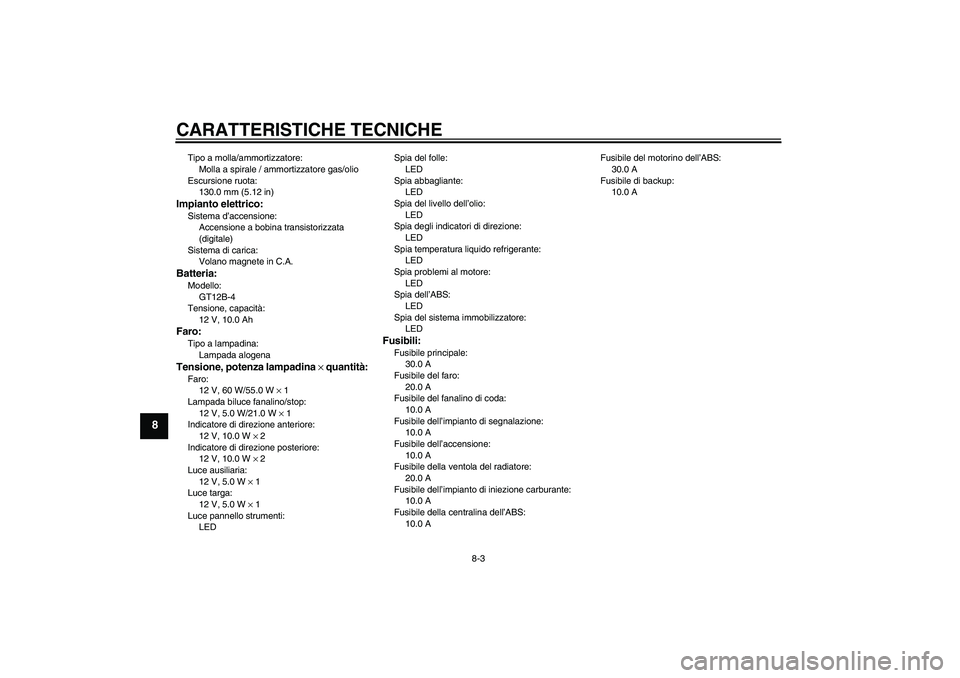

CARATTERISTICHE TECNICHE
8-3
8
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LEDSpia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
10.0 AFusibile del motorino dell’ABS:
30.0 A
Fusibile di backup:
10.0 A
U5S4H0H0.book Page 3 Wednesday, January 17, 2007 11:00 AM
