YAMAHA FZ6 NHG 2008 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
GAU39426

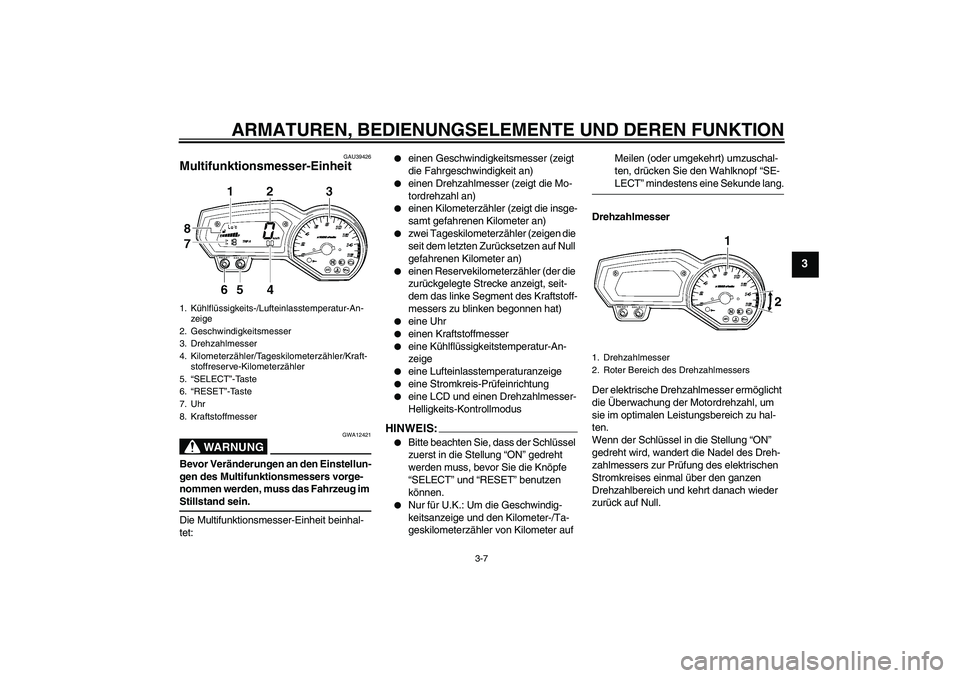

Multifunktionsmesser-Einheit
WARNUNG
GWA12421
Bevor Veränderungen an den Einstellun-
gen des Multifunktionsmessers vorge-
nommen werden, muss das Fahrzeug im Stillstand sein.
Die Multifunktionsmesser-Einheit beinhal-
tet:


einen Geschwindigkeitsmesser (zeigt
die Fahrgeschwindigkeit an)


einen Drehzahlmesser (zeigt die Mo-
tordrehzahl an)


einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das linke Segment des Kraftstoff-
messers zu blinken begonnen hat)


eine Uhr


einen Kraftstoffmesser


eine Kühlflüssigkeitstemperatur-An-
zeige


eine Lufteinlasstemperaturanzeige


eine Stromkreis-Prüfeinrichtung


eine LCD und einen Drehzahlmesser-
Helligkeits-Kontrollmodus
HINWEIS:

Bitte beachten Sie, dass der Schlüssel
zuerst in die Stellung “ON” gedreht
werden muss, bevor Sie die Knöpfe
“SELECT” und “RESET” benutzen
können.


Nur für U.K.: Um die Geschwindig-
keitsanzeige und den Kilometer-/Ta-
geskilometerzähler von Kilometer auf Meilen (oder umgekehrt) umzuschal-
ten, drücken Sie den Wahlknopf “SE-
LECT” mindestens eine Sekunde lang.
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.
1. Kühlflüssigkeits-/Lufteinlasstemperatur-An-
zeige
2. Geschwindigkeitsmesser
3. Drehzahlmesser
4. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
5.“SELECT”-Taste
6.“RESET”-Taste
7. Uhr
8. Kraftstoffmesser
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
U5S5G1G0.book Page 7 Wednesday, June 20, 2007 9:54 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3

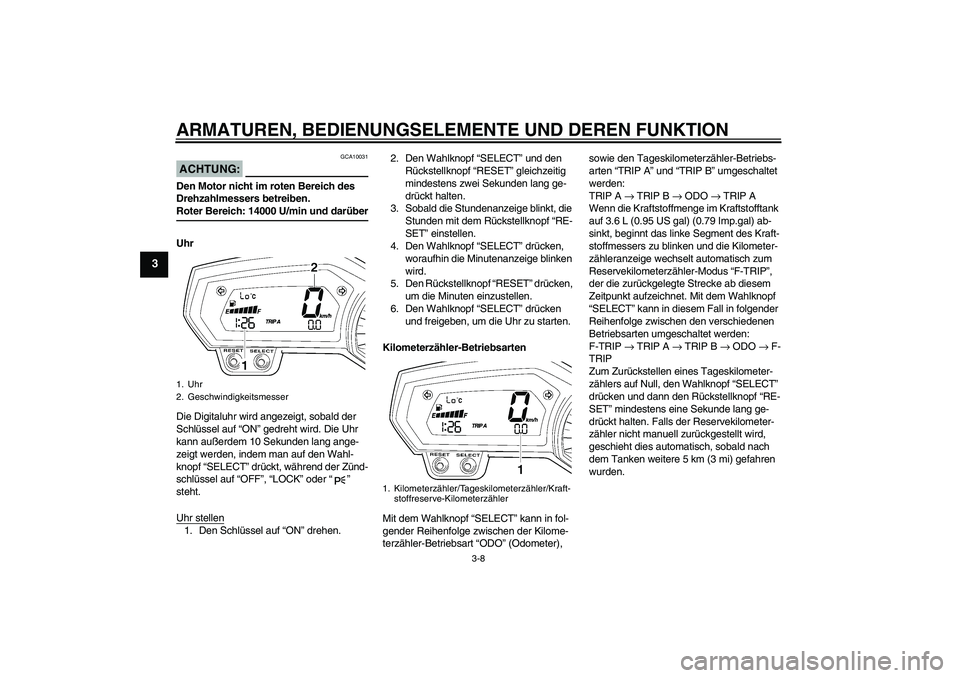

ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 14000 U/min und darüber
Uhr
Die Digitaluhr wird angezeigt, sobald der
Schlüssel auf “ON” gedreht wird. Die Uhr
kann außerdem 10 Sekunden lang ange-
zeigt werden, indem man auf den Wahl-
knopf “SELECT” drückt, während der Zünd-
schlüssel auf “OFF”, “LOCK” oder“”
steht.
Uhr stellen1. Den Schlüssel auf “ON” drehen.2. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
5. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer), sowie den Tageskilometerzähler-Betriebs-
arten “TRIP A” und “TRIP B” umgeschaltet
werden:
TRIP A → TRIP B → ODO → TRIP A
Wenn die Kraftstoffmenge im Kraftstofftank
auf 3.6 L (0.95 US gal) (0.79 Imp.gal) ab-
sinkt, beginnt das linke Segment des Kraft-
stoffmessers zu blinken und die Kilometer-
zähleranzeige wechselt automatisch zum
Reservekilometerzähler-Modus “F-TRIP”,
der die zurückgelegte Strecke ab diesem
Zeitpunkt aufzeichnet. Mit dem Wahlknopf
“SELECT” kann in diesem Fall in folgender
Reihenfolge zwischen den verschiedenen
Betriebsarten umgeschaltet werden:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.1. Uhr
2. Geschwindigkeitsmesser
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
U5S5G1G0.book Page 8 Wednesday, June 20, 2007 9:54 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3

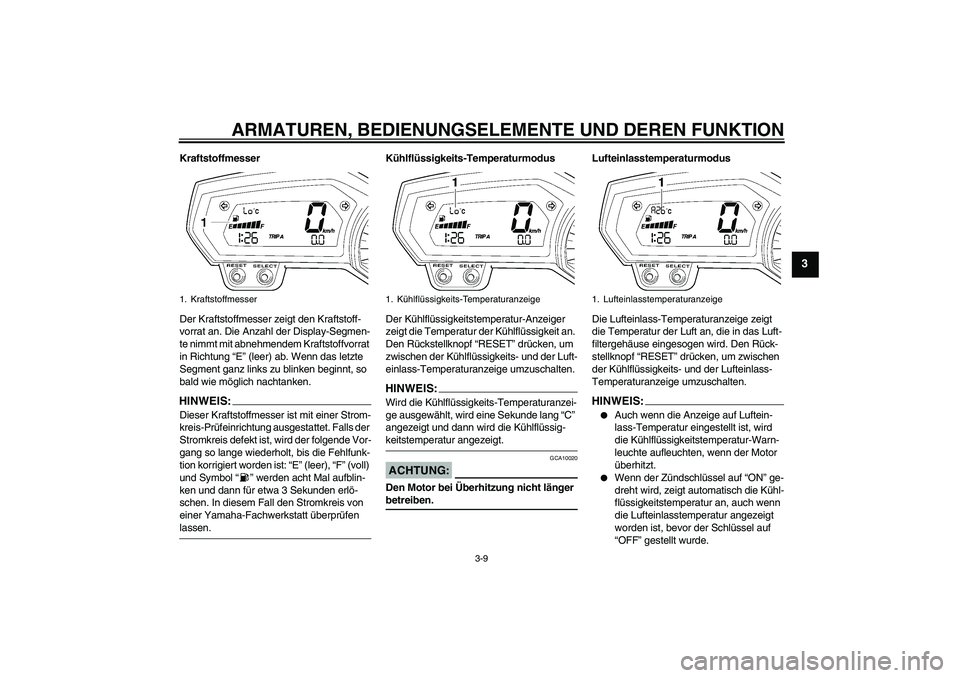

Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvorrat
in Richtung “E” (leer) ab. Wenn das letzte
Segment ganz links zu blinken beginnt, so
bald wie möglich nachtanken.HINWEIS:Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Falls der
Stromkreis defekt ist, wird der folgende Vor-
gang so lange wiederholt, bis die Fehlfunk-
tion korrigiert worden ist: “E” (leer), “F” (voll)
und Symbol“” werden acht Mal aufblin-
ken und dann für etwa 3 Sekunden erlö-
schen. In diesem Fall den Stromkreis von
einer Yamaha-Fachwerkstatt überprüfen lassen.Kühlflüssigkeits-Temperaturmodus
Der Kühlflüssigkeitstemperatur-Anzeiger
zeigt die Temperatur der Kühlflüssigkeit an.
Den Rückstellknopf “RESET” drücken, um
zwischen der Kühlflüssigkeits- und der Luft-
einlass-Temperaturanzeige umzuschalten.
HINWEI
S:
Wird die Kühlflüssigkeits-Temperaturanzei-
ge ausgewählt, wird eine Sekunde lang “C”
angezeigt und dann wird die Kühlflüssig-keitstemperatur angezeigt.ACHTUNG:
GCA10020
Den Motor bei Überhitzung nicht länger betreiben.Lufteinlasstemperaturmodus
Die Lufteinlass-Temperaturanzeige zeigt
die Temperatur der Luft an, die in das Luft-
filtergehäuse eingesogen wird. Den Rück-
stellknopf “RESET” drücken, um zwischen
der Kühlflüssigkeits- und der Lufteinlass-
Temperaturanzeige umzuschalten.
HINWEIS:

Auch wenn die Anzeige auf Luftein-
lass-Temperatur eingestellt ist, wird
die Kühlflüssigkeitstemperatur-Warn-
leuchte aufleuchten, wenn der Motor
überhitzt.


Wenn der Zündschlüssel auf “ON” ge-
dreht wird, zeigt automatisch die Kühl-
flüssigkeitstemperatur an, auch wenn
die Lufteinlasstemperatur angezeigt
worden ist, bevor der Schlüssel auf
“OFF” gestellt wurde.
1. Kraftstoffmesser
1. Kühlflüssigkeits-Temperaturanzeige
1. Lufteinlasstemperaturanzeige
U5S5G1G0.book Page 9 Wednesday, June 20, 2007 9:54 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3


Wird die Lufteinlasstemperatur-Anzei-
ge gewählt, wird “A” eine Sekunde
lang angezeigt, woraufhin dann die Lufteinlasstemperatur angezeigt wird.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, leuchtet
die Motorstörungs-Warnleuchte auf und die
Anzeige zeigt einen zweistelligen Fehler-
code an.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, blinkt die Anzeige-
leuchte des Wegfahrsperren-Systems auf
und die Anzeige zeigt einen zweistelligen
Fehlercode an.
HINWEI
S:
Falls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEIS:Sicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG:
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
1. Fehlercode-AnzeigeU5S5G1G0.book Page 10 Wednesday, June 20, 2007 9:54 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3

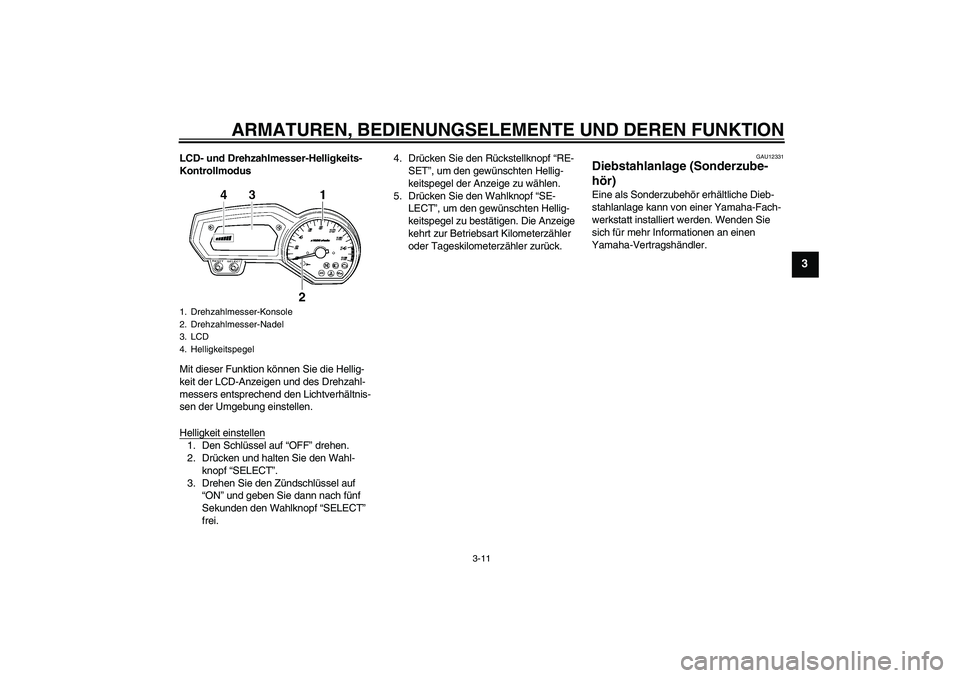

LCD- und Drehzahlmesser-Helligkeits-
Kontrollmodus
Mit dieser Funktion können Sie die Hellig-
keit der LCD-Anzeigen und des Drehzahl-
messers entsprechend den Lichtverhältnis-
sen der Umgebung einstellen.
Helligkeit einstellen1. Den Schlüssel auf “OFF” drehen.
2. Drücken und halten Sie den Wahl-
knopf “SELECT”.
3. Drehen Sie den Zündschlüssel auf
“ON” und geben Sie dann nach fünf
Sekunden den Wahlknopf “SELECT”
frei.4. Drücken Sie den Rückstellknopf “RE-
SET”, um den gewünschten Hellig-
keitspegel der Anzeige zu wählen.
5. Drücken Sie den Wahlknopf “SE-
LECT”, um den gewünschten Hellig-
keitspegel zu bestätigen. Die Anzeige
kehrt zur Betriebsart Kilometerzähler
oder Tageskilometerzähler zurück.
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
1. Drehzahlmesser-Konsole
2. Drehzahlmesser-Nadel
3. LCD
4. Helligkeitspegel
U5S5G1G0.book Page 11 Wednesday, June 20, 2007 9:54 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
GAU12347

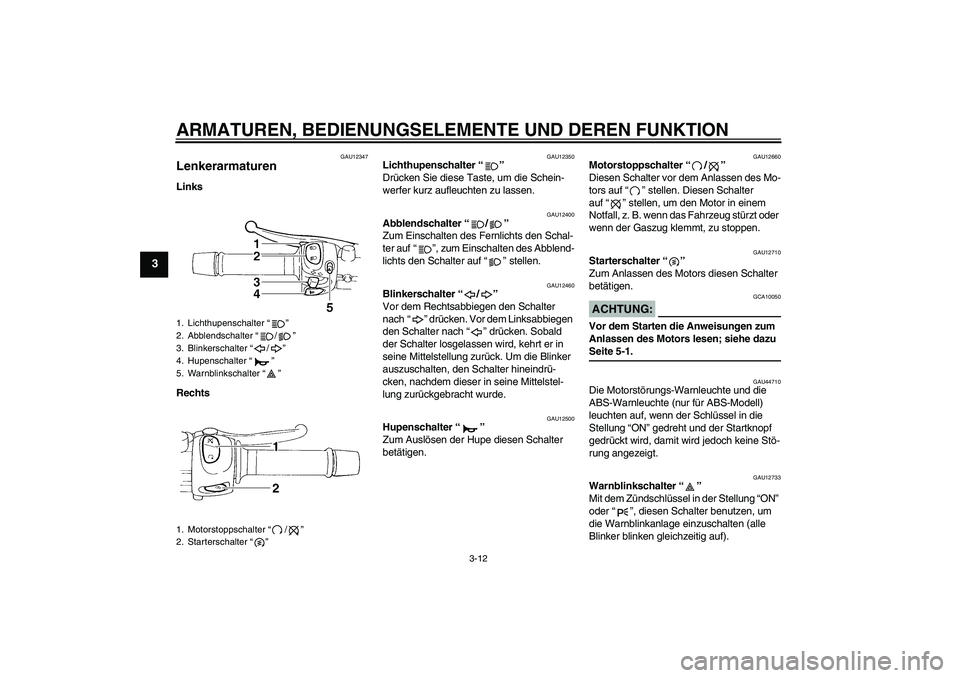

Lenkerarmaturen Links
Rechts
GAU12350
Lichthupenschalter“”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12710
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU44710
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte (nur für ABS-Modell)
leuchten auf, wenn der Schlüssel in die
Stellung “ON” gedreht und der Startknopf
gedrückt wird, damit wird jedoch keine Stö-
rung angezeigt.
GAU12733
Warnblinkschalter“”
Mit dem Zündschlüssel in der Stellung “ON”
oder“”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
1. Lichthupenschalter“”
2. Abblendschalter“/”
3. Blinkerschalter“/”
4. Hupenschalter“”
5. Warnblinkschalter“”
1. Motorstoppschalter“/”
2. Starterschalter“”U5S5G1G0.book Page 12 Wednesday, June 20, 2007 9:54 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG:
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-21.)
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
1. Fußschalthebel
U5S5G1G0.book Page 13 Wednesday, June 20, 2007 9:54 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
GAU26822

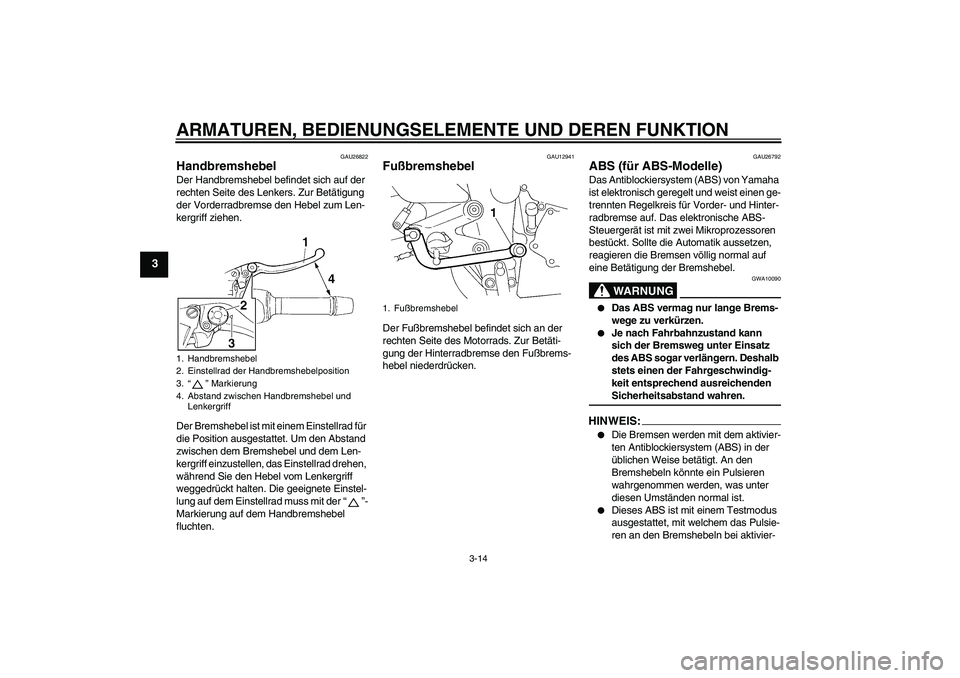

Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Abstand
zwischen dem Bremshebel und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muss mit der“”-
Markierung auf dem Handbremshebel
fluchten.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU26792
ABS (für ABS-Modelle) Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das elektronische ABS-
Steuergerät ist mit zwei Mikroprozessoren
bestückt. Sollte die Automatik aussetzen,
reagieren die Bremsen völlig normal auf
eine Betätigung der Bremshebel.
WARNUNG
GWA10090


Das ABS vermag nur lange Brems-
wege zu verkürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden Sicherheitsabstand wahren.
HINWEIS:

Die Bremsen werden mit dem aktivier-
ten Antiblockiersystem (ABS) in der
üblichen Weise betätigt. An den
Bremshebeln könnte ein Pulsieren
wahrgenommen werden, was unter
diesen Umständen normal ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
1. Handbremshebel
2. Einstellrad der Handbremshebelposition
3.“” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1. Fußbremshebel
U5S5G1G0.book Page 14 Wednesday, June 20, 2007 9:54 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt, wenn Sie diesen Test durchführen.
GAU13072

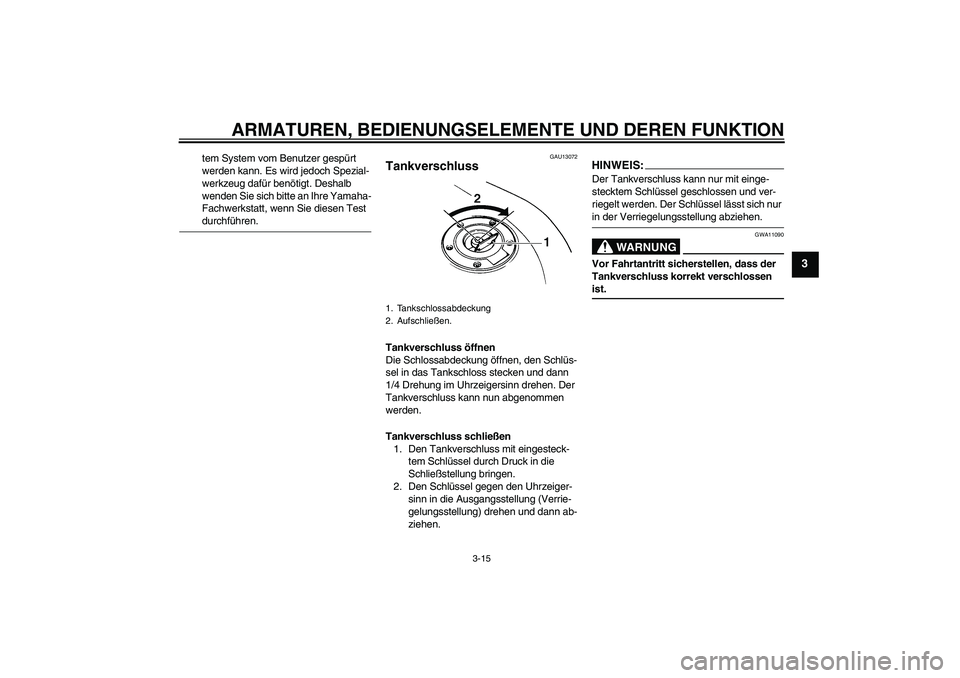

Tankverschluss Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEIS:Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen ist.
1. Tankschlossabdeckung
2. Aufschließen.
U5S5G1G0.book Page 15 Wednesday, June 20, 2007 9:54 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU13220

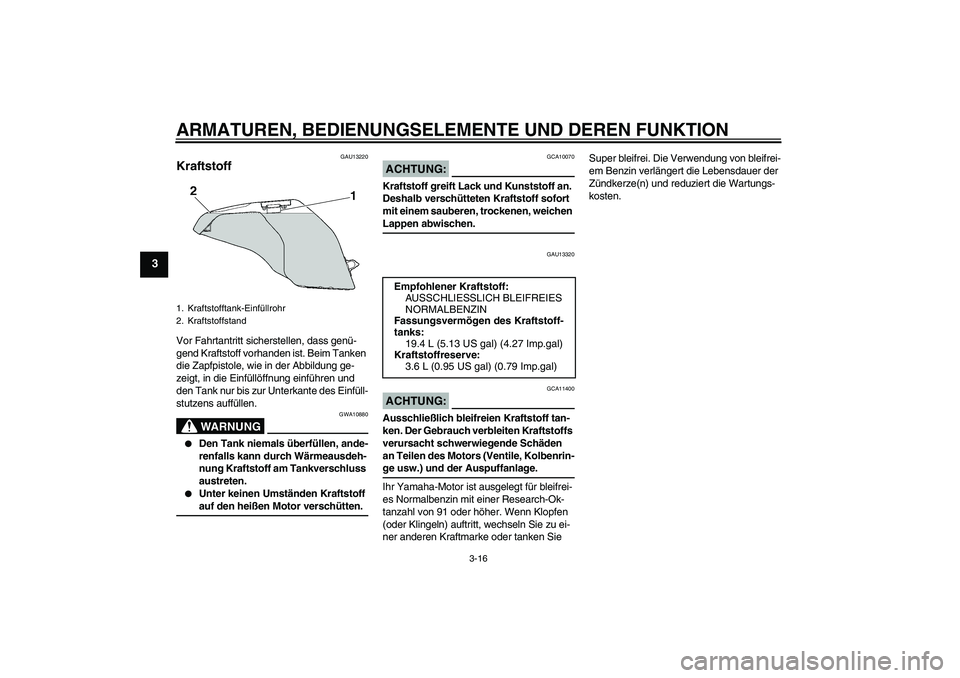

Kraftstoff Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Beim Tanken
die Zapfpistole, wie in der Abbildung ge-
zeigt, in die Einfüllöffnung einführen und
den Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluss
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU13320
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Kraftstoffreserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)
U5S5G1G0.book Page 16 Wednesday, June 20, 2007 9:54 AM
