YAMAHA FZ6 NHG 2008 Manuale duso (in Italian)

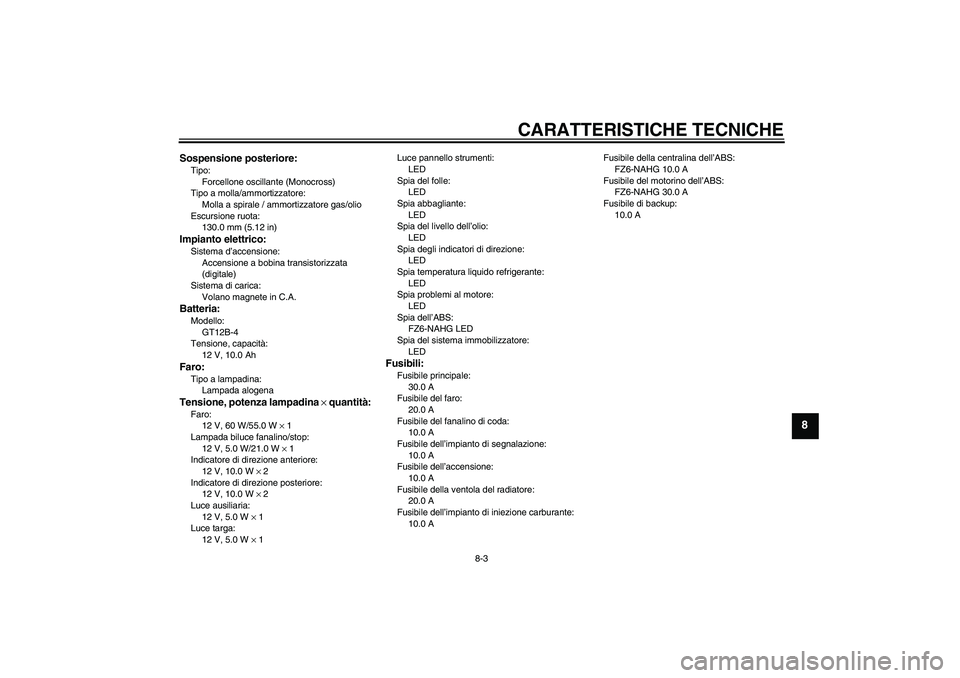

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:
Forcellone oscillante (Monocross)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
FZ6-NAHG LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 AFusibile della centralina dell’ABS:
FZ6-NAHG 10.0 A
Fusibile del motorino dell’ABS:
FZ6-NAHG 30.0 A
Fusibile di backup:
10.0 A
U5S5H1H0.book Page 3 Wednesday, June 27, 2007 3:11 PM

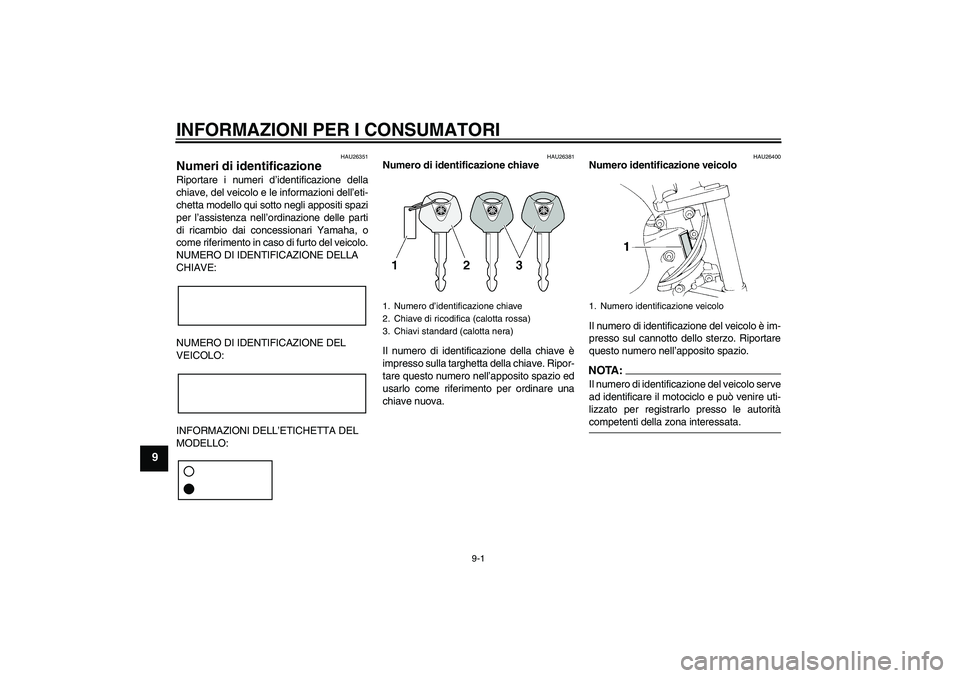

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U5S5H1H0.book Page 1 Wednesday, June 27, 2007 3:11 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26540

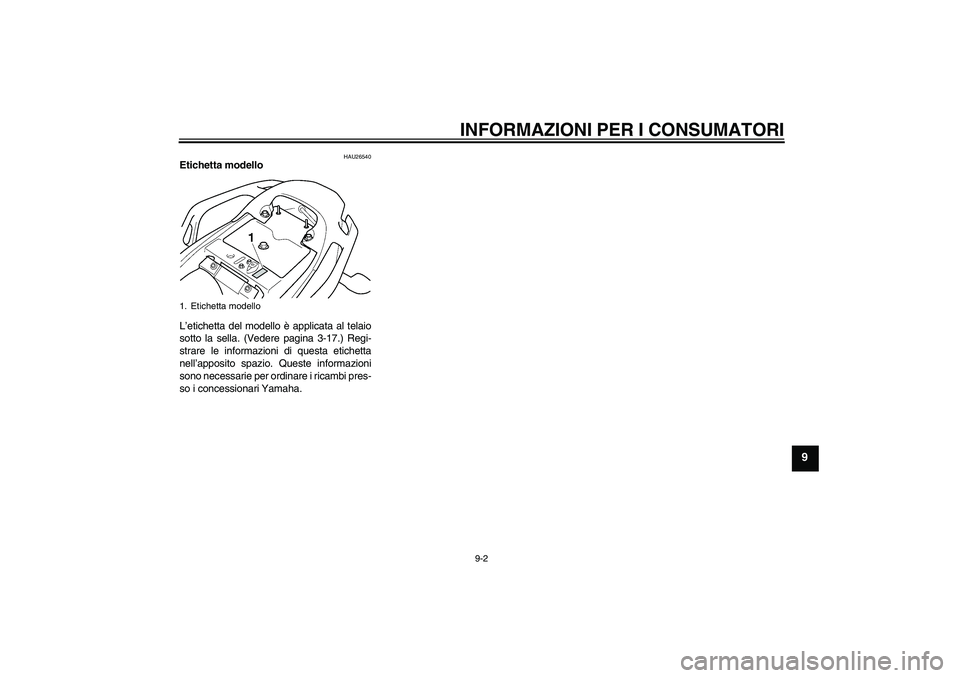

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-17.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modello
U5S5H1H0.book Page 2 Wednesday, June 27, 2007 3:11 PM

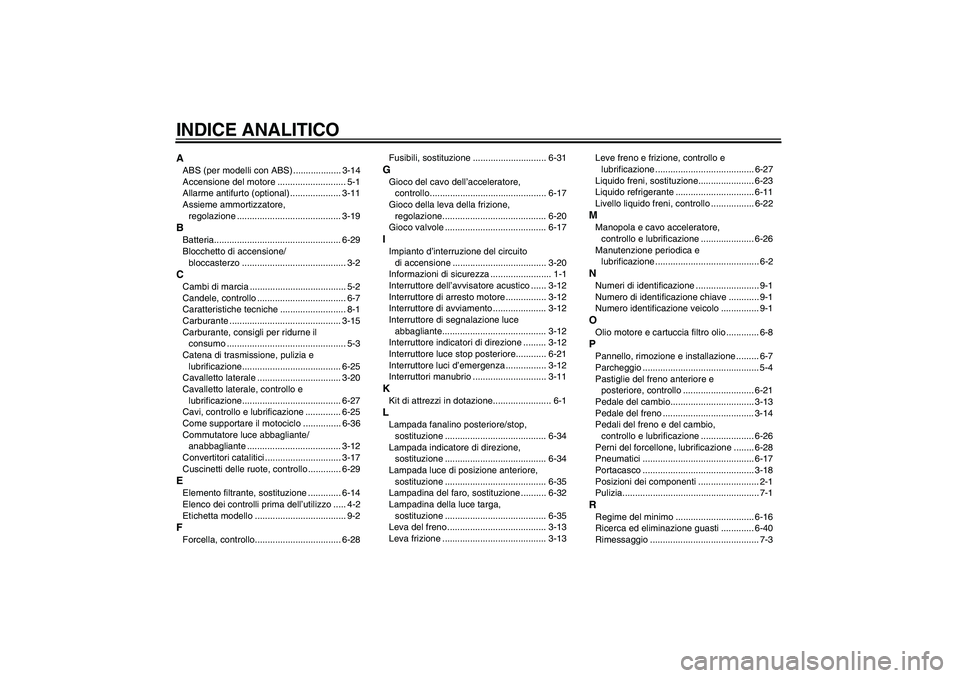

INDICE ANALITICOAABS (per modelli con ABS) ................... 3-14
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-11
Assieme ammortizzatore,
regolazione ......................................... 3-19BBatteria.................................................. 6-29
Blocchetto di accensione/
bloccasterzo ......................................... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-15
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-25
Cavalletto laterale ................................. 3-20
Cavalletto laterale, controllo e
lubrificazione....................................... 6-27
Cavi, controllo e lubrificazione .............. 6-25
Come supportare il motociclo ............... 6-36
Commutatore luce abbagliante/
anabbagliante ..................................... 3-12
Convertitori catalitici .............................. 3-17
Cuscinetti delle ruote, controllo ............. 6-29EElemento filtrante, sostituzione ............. 6-14
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo.................................. 6-28Fusibili, sostituzione ............................. 6-31
GGioco del cavo dell’acceleratore,
controllo.............................................. 6-17
Gioco della leva della frizione,
regolazione......................................... 6-20
Gioco valvole ........................................ 6-17IImpianto d’interruzione del circuito
di accensione ..................................... 3-20
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ...... 3-12
Interruttore di arresto motore ................ 3-12
Interruttore di avviamento ..................... 3-12
Interruttore di segnalazione luce
abbagliante......................................... 3-12
Interruttore indicatori di direzione ......... 3-12
Interruttore luce stop posteriore............ 6-21
Interruttore luci d’emergenza ................ 3-12
Interruttori manubrio ............................. 3-11KKit di attrezzi in dotazione....................... 6-1LLampada fanalino posteriore/stop,
sostituzione ........................................ 6-34
Lampada indicatore di direzione,
sostituzione ........................................ 6-34
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-35
Lampadina del faro, sostituzione .......... 6-32
Lampadina della luce targa,
sostituzione ........................................ 6-35
Leva del freno ....................................... 3-13
Leva frizione ......................................... 3-13Leve freno e frizione, controllo e
lubrificazione ....................................... 6-27
Liquido freni, sostituzione...................... 6-23
Liquido refrigerante ............................... 6-11
Livello liquido freni, controllo ................. 6-22
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-26
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ............. 6-8PPannello, rimozione e installazione ......... 6-7
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-21
Pedale del cambio................................. 3-13
Pedale del freno .................................... 3-14
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-26
Perni del forcellone, lubrificazione ........ 6-28
Pneumatici ............................................ 6-17
Portacasco ............................................ 3-18
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo ............................... 6-16
Ricerca ed eliminazione guasti ............. 6-40
Rimessaggio ........................................... 7-3
U5S5H1H0.book Page 1 Wednesday, June 27, 2007 3:11 PM

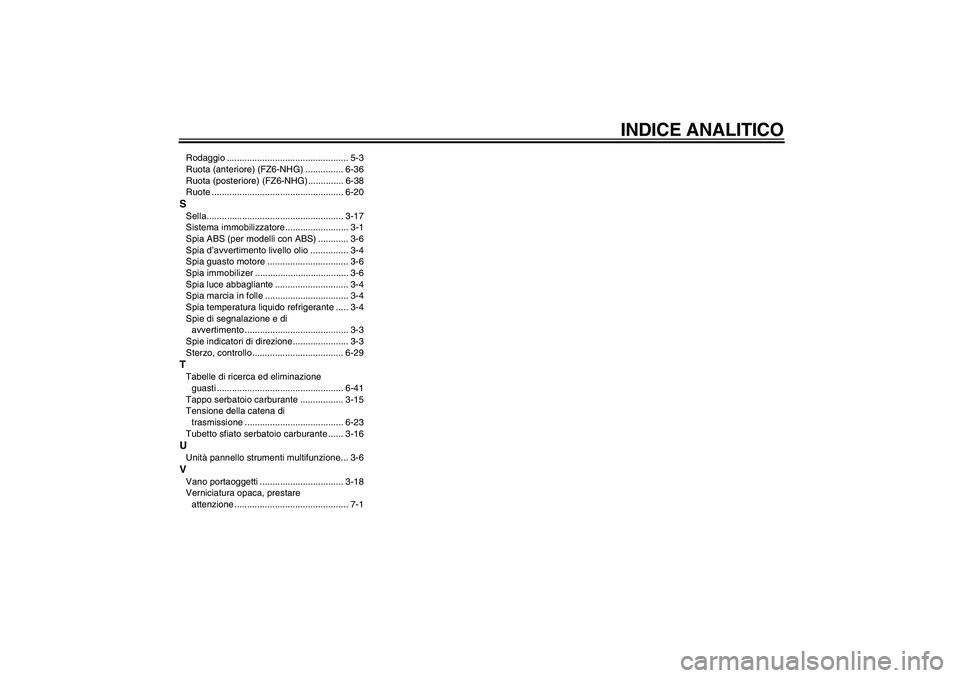

INDICE ANALITICO
Rodaggio ................................................ 5-3
Ruota (anteriore) (FZ6-NHG) ............... 6-36
Ruota (posteriore) (FZ6-NHG).............. 6-38
Ruote .................................................... 6-20SSella...................................................... 3-17
Sistema immobilizzatore ......................... 3-1
Spia ABS (per modelli con ABS) ............ 3-6
Spia d’avvertimento livello olio ............... 3-4
Spia guasto motore ................................ 3-6
Spia immobilizer ..................................... 3-6
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-29TTabelle di ricerca ed eliminazione
guasti .................................................. 6-41
Tappo serbatoio carburante ................. 3-15
Tensione della catena di
trasmissione ....................................... 6-23
Tubetto sfiato serbatoio carburante ...... 3-16UUnità pannello strumenti multifunzione... 3-6VVano portaoggetti ................................. 3-18
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U5S5H1H0.book Page 2 Wednesday, June 27, 2007 3:11 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.07-0.3×1 CR
