PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
DAU44701
Zekeringen vervangen De hoofdzekering en zekeringenkastje 2
(alleen voor model met ABS) bevinden zich
onder de brandstoftank. (Zie pagina 6-14.)
FZ6-NHGFZ6-NAHG
Zekeringenkastje 1 bevindt zich achter pa-
neel A. (Zie pagina 6-7.)1. Hoofdzekering
2. Reservezekering
1. Zekeringenkastje 2
2. Zekering ABS-regeleenheid
3. Zekering ABS-pompmotor
4. Reservezekering ABS-pompmotor
5. Hoofdzekering
6. Reservehoofdzekering
1. Zekeringenkastje 1
U5S5D2D0.book Page 29 Monday, August 4, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstigeschade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU34384
Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvin
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Zekering brandstofinjectiesysteem
7. Reservezekering
8. Zekering achterlichtcircuit
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A
Zekering ABS-regeleenheid:
FZ6-NAHG 10.0 A
Zekering ABS-motor:
FZ6-NAHG 30.0 A
U5S5D2D0.book Page 30 Monday, August 4, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
1. Verwijder de koplampunit door de bou-
ten aan beide zijden los te halen.
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de bou-
ten aan te brengen.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.1. Raak het glas van de gloeilamp niet aan.
1. Bout
1. Gloeilampkap
2. Koplampstekker
1. Gloeilamphouder
2. Koplampgloeilamp
U5S5D2D0.book Page 31 Monday, August 4, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
DAU32824
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder het zadel. (Zie pagina 3-17.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien. WAARSCHUWING! Raak de
dempersteun niet aan voordat het
uitlaatsysteem is afgekoeld.
[DWA12302]
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.6. Breng het zadel aan.
DAU24204
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]
1. Gloeilampfitting remlicht/achterlicht
2. Kap uitlaatsteun
3. Uitlaatdempersteun
1
2
3
1. Schroef
2. Lamplens richtingaanwijzer
U5S5D2D0.book Page 32 Monday, August 4, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
DAU24312
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
DAU34405
Parkeerlichtgloeilamp vervangen Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit door de bou-
ten aan beide zijden los te halen.
2. Verwijder de lampfitting van het par-
keerlicht (samen met de gloeilamp)
door deze linksom te draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Bevestig de lampfitting van het par-
keerlicht (samen met de gloeilamp)
door deze rechtsom te draaien.
1. Schroef
2. Kentekenverlichtingsunit
1. Gloeilamp kentekenverlichting
2. Gloeilampfitting kentekenverlichting
1. Parkeerlichtgloeilamp
2. Fitting parkeerlichtgloeilamp
U5S5D2D0.book Page 33 Monday, August 4, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
DAU24350
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU44790
Voorwiel (FZ6-NHG)
WAARSCHUWING
DWA14840
Wielen van ABS-modellen moeten door
een Yamaha-dealer verwijderd en ge-monteerd worden.
DAU24491
Om het voorwiel te verwijderen
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-steund, zodat deze niet kan omvallen.
1. Draai de klembout van de voorwielas
los en draai dan de wielas en de rem-
klauwbouten los.2. Licht het voorwiel van de grond vol-
gens de werkwijze op pagina 6-34.
3. Verwijder aan beide zijden de rem-
klauwen door de bouten los te halen.
LET OP: Bekrachtig de rem niet na-
dat de remklauwen zijn verwijderd,
hierdoor worden de remblokken te-
gen elkaar geknepen.
[DCA11051]
4. Trek de wielas uit en verwijder dan het
wiel.
DAU43371
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Monteer de remklauwen door de bou-
ten aan te brengen.
1. Wielas
2. Klembout voorwielas
1. Remklauw
2. Remklauwbout
U5S5D2D0.book Page 34 Monday, August 4, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
OPMERKINGKijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over deremschijven worden gemonteerd.
4. Laat het voorwiel tot op de grond zak-
ken en klap daarna de zijstandaard
omlaag.
5. Zet de wielas, de voorwielasklembout
en de remklauwbouten vast met de
voorgeschreven aanhaalmomenten.
6. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
DAU44800
Achterwiel (FZ6-NHG)
WAARSCHUWING
DWA14840
Wielen van ABS-modellen moeten door
een Yamaha-dealer verwijderd en ge-monteerd worden.
DAU43381
Verwijderen van het achterwiel
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-steund, zodat deze niet kan omvallen.

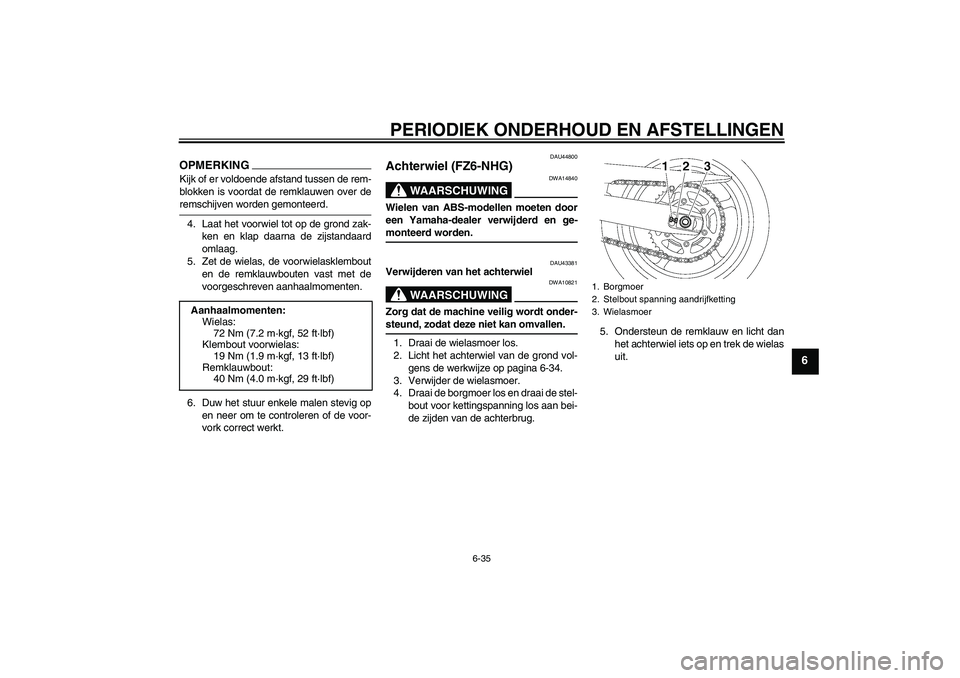

1. Draai de wielasmoer los.
2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-34.
3. Verwijder de wielasmoer.
4. Draai de borgmoer los en draai de stel-
bout voor kettingspanning los aan bei-
de zijden van de achterbrug.5. Ondersteun de remklauw en licht dan
het achterwiel iets op en trek de wielas
uit. Aanhaalmomenten:
Wielas:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Klembout voorwielas:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Remklauwbout:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Borgmoer
2. Stelbout spanning aandrijfketting
3. Wielasmoer
U5S5D2D0.book Page 35 Monday, August 4, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
OPMERKINGEen rubber hamer is handig om de wielaslos te tikken.
6. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKINGDe aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-ren en aan te brengen.
7. Verwijder het wiel. LET OP: Bekrach-
tig de rem niet nadat het wiel met de
remschijf is verwijderd, hierdoor
worden de remblokken tegen elkaar
geknepen.
[DCA11071]
DAU32943
Om het achterwiel aan te brengen
1. Monteer het wiel en de remklauwsteun
door de wielas vanaf de rechterzijde in
te steken.OPMERKING

Controleer of de sleuf in de remklauw-
steun over de aanslag op de achter-
brug is geplaatst.


Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-brengt.
2. Breng de aandrijfketting aan over het
achtertandwiel en stel dan de aandrijf-
ketting strak. (Zie pagina 6-22.)
3. Breng de wielasmoer aan.
4. Laat het achterwiel tot op de grond
zakken en klap daarna de zijstandaard
omlaag.
5. Draai de wielasmoer vast met het
voorgeschreven aanhaalmoment.
1. Borgmoer
2. Stelbout spanning aandrijfketting
3. Wielas
4. Remklauwsteun
5. Remklauw
1. Borging
2. SleufAanhaalmoment:
Wielasmoer:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U5S5D2D0.book Page 36 Monday, August 4, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-37
6
DAU25871
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aaneigendommen tot gevolg.
U5S5D2D0.book Page 37 Monday, August 4, 2008 9:24 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-38
6
DAU42361
Storingzoekschema’s Startproblemen of slechte werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U5S5D2D0.book Page 38 Monday, August 4, 2008 9:24 AM
