FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU3942C
Multifunctionele meter
WAARSCHUWING
DWA12422
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele meter gaat aanbrengen.
Het aanbrengen van wijzigingen tijdens
het rijden kan u afleiden en vergroot hetrisico op een ongeval.De multifunctionele meter biedt de volgen-
de voorzieningen:


een snelheidsmeter (die de actuele rij-
snelheid aangeeft)


een toerenteller (die het motortoeren-
tal aangeeft)


een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het linkersegment van de brandstofni-
veaumeter begon te knipperen)


een klok


een brandstofniveaumeter


een weergave koelvloeistoftempera-
tuur


een weergave luchtaanzuigtempera-
tuur


een voorziening voor zelfdiagnose


een regelmodus voor de helderheid
van het LCD-display en de toerenteller
OPMERKING

Vergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.


Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeteren de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 seconde
in.
Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
1. Koelvloeistoftemperatuurdisplay/inlaatlucht-
temperatuurdisplay
2. Snelheidsmeter
3. Toerenteller
4. Kilometerteller/ritteller/ritteller brandstofre-
serve
5.“SELECT”-toets
6.“RESET”-toets
7. Klok
8. Brandstofniveaumeter
1. Toerenteller
2. Rode zone toerenteller
U5S5D2D0.book Page 7 Monday, August 4, 2008 9:24 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment links begint te knippe-
ren, ga dan zo snel mogelijk tanken.OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als een storing
wordt gedetecteerd in het elektrische circuit,
wordt de volgende cyclus herhaald totdat
de storing is verholpen: “E” (leeg), “F” (vol)
en symbool“” zullen acht keer knipperen
en dan gedurende ongeveer 3 seconden uit
gaan. Vraag in dat geval een Yamahadealer het elektrisch circuit te testen.Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan.
OPMERKINGAls de weergave koelvloeistof wordt gese-
lecteerd, wordt eerst gedurende 1 seconde
“C” weergegeven. Daarna wordt de koel-vloeistoftemperatuur getoond.LET OP
DCA10021
Laat de motor niet draaien terwijl dezeoververhit is.Luchtaanzuigtemperatuurmodus
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtfilterhuis wordt binnengezogen.
Draai de sleutel naar “ON” en druk op de
toets “RESET” om van de weergave van de
koelvloeistoftemperatuur naar de weergave
van de inlaatluchttemperatuur te gaan. Druk
nogmaals op de toets “RESET” om naar de
weergave van de koelvloeistoftemperatuur
terug te keren.
OPMERKING

Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.
1. Weergave koelvloeistoftemperatuur
1. Weergave luchtaanzuigtemperatuur
U5S5D2D0.book Page 9 Monday, August 4, 2008 9:24 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3


Als de sleutel naar “ON” wordt ge-
draaid, wordt automatisch de koel-
vloeistoftemperatuur weergegeven,
zelfs als de luchtaanzuigtemperatuur
werd weergegeven voordat de sleutel
naar “OFF” werd gedraaid.


Als de weergave luchtaanzuigtempe-
ratuur wordt geselecteerd, wordt ge-
durende 1 seconde “A” weergegeven,
gevolgd door de luchtaanzuigtempera-tuur.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het display een foutcode van twee cijfers
weer.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het display een foutcode van
twee cijfers weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
LET OP
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd ommotorschade te voorkomen.
1. Weergave foutcodeU5S5D2D0.book Page 10 Monday, August 4, 2008 9:24 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3

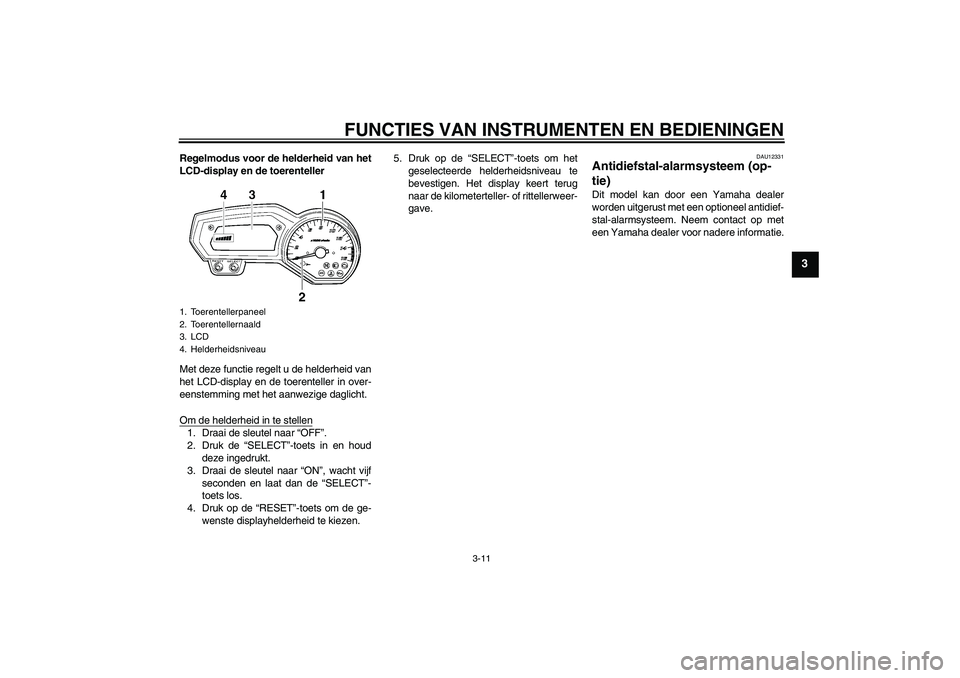

Regelmodus voor de helderheid van het
LCD-display en de toerenteller
Met deze functie regelt u de helderheid van
het LCD-display en de toerenteller in over-
eenstemming met het aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
2. Druk de “SELECT”-toets in en houd
deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de “SELECT”-
toets los.
4. Druk op de “RESET”-toets om de ge-
wenste displayhelderheid te kiezen.5. Druk op de “SELECT”-toets om het
geselecteerde helderheidsniveau te
bevestigen. Het display keert terug
naar de kilometerteller- of rittellerweer-
gave.
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
1. Toerentellerpaneel
2. Toerentellernaald
3. LCD
4. Helderheidsniveau
