Page 91 of 98
ESPECIFICACIONES
8-2
8
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
37/13 (2.846)
2a:
37/19 (1.947)
3a:
28/18 (1.556)
4a:
32/24 (1.333)
5a:
25/21 (1.190)
6a:
26/24 (1.083)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.00 °
Base del ángulo de inclinación:
97.5 mm (3.84 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT020F GG
Fabricante/modelo:
DUNLOP/D252F
Neumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo:
BRIDGESTONE/BT020R GG
Fabricante/modelo:
DUNLOP/D252Carga:Carga máxima:
FZ6-NAHG 191 kg (421 lb)
FZ6-NHG 196 kg (432 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Condiciones de carga:
FZ6-NAHG 90–191 kg (198–421 lb)
FZ6-NHG 90–196 kg (198–432 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)
U5S5S2S0.book Page 2 Monday, August 4, 2008 9:18 AM

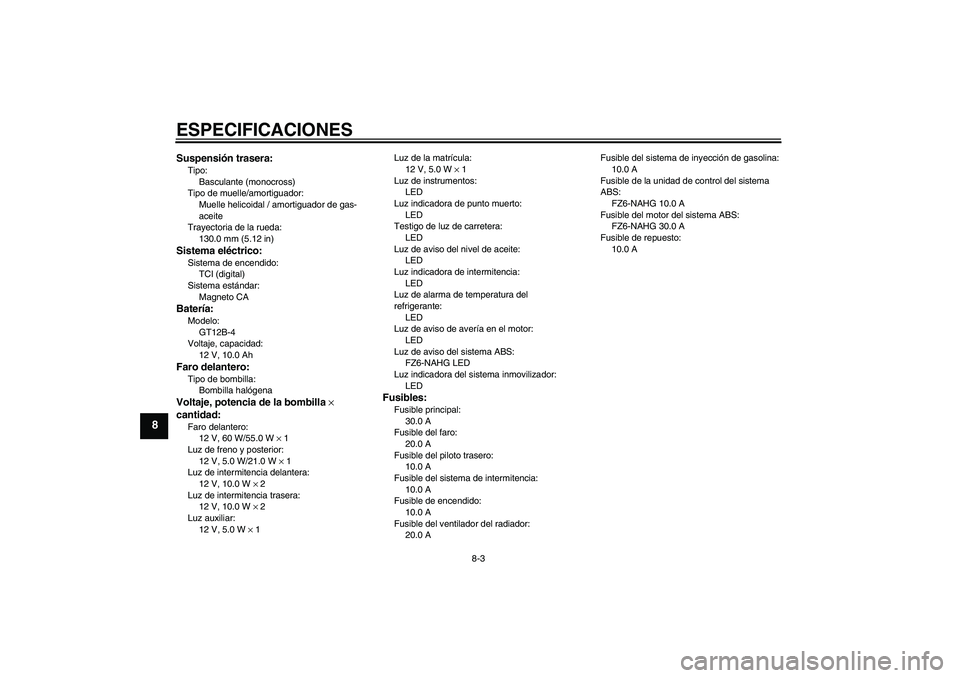

Page 92 of 98
ESPECIFICACIONES
8-3
8
Suspensión trasera:Tipo:
Basculante (monocross)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
GT12B-4
Voltaje, capacidad:
12 V, 10.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55.0 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
FZ6-NAHG LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
30.0 A
Fusible del faro:
20.0 A
Fusible del piloto trasero:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
20.0 AFusible del sistema de inyección de gasolina:
10.0 A
Fusible de la unidad de control del sistema
ABS:
FZ6-NAHG 10.0 A
Fusible del motor del sistema ABS:
FZ6-NAHG 30.0 A
Fusible de repuesto:
10.0 A
U5S5S2S0.book Page 3 Monday, August 4, 2008 9:18 AM

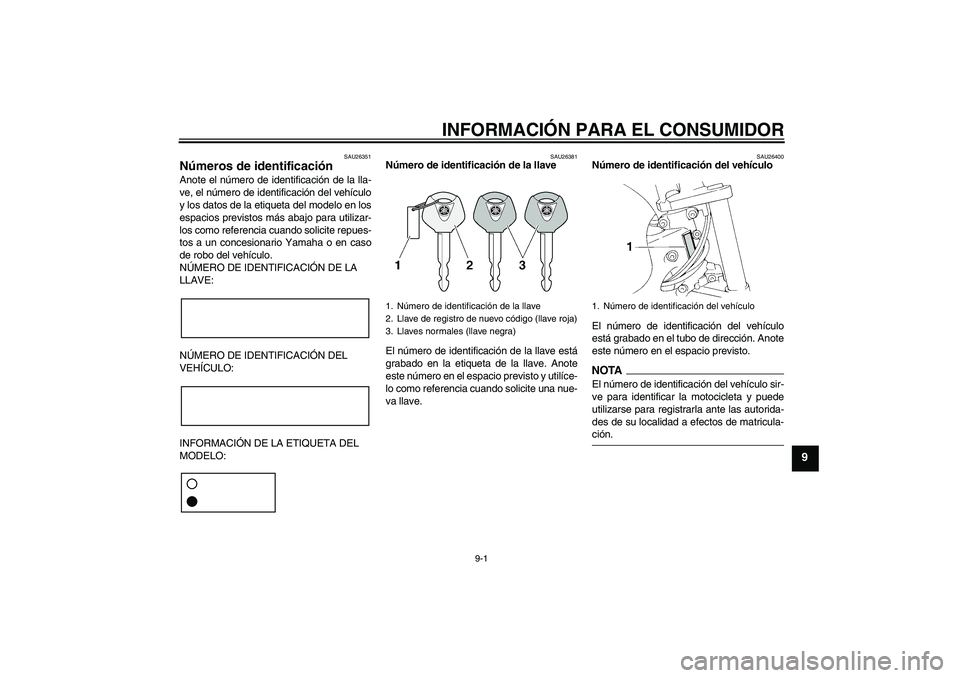

Page 93 of 98
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U5S5S2S0.book Page 1 Monday, August 4, 2008 9:18 AM

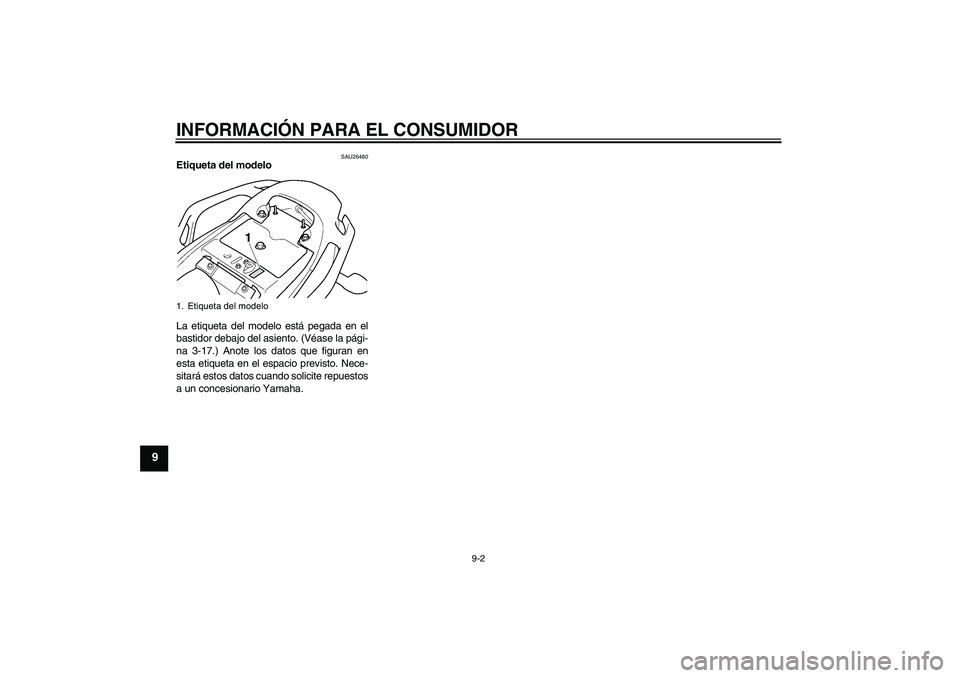

Page 94 of 98
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26480
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-17.) Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modeloU5S5S2S0.book Page 2 Monday, August 4, 2008 9:18 AM

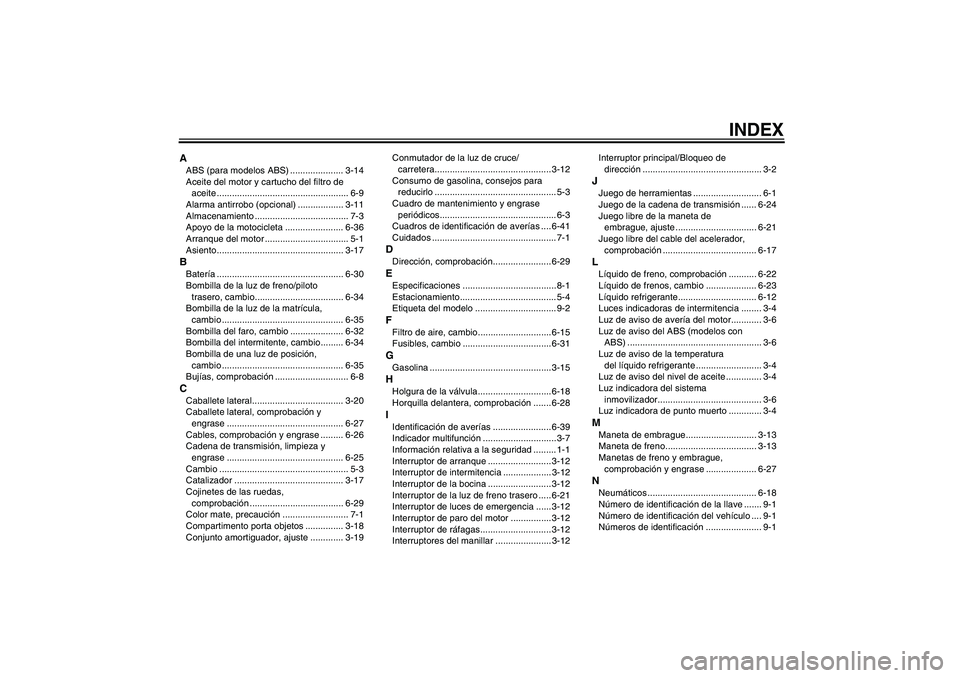

Page 95 of 98
INDEX
AABS (para modelos ABS) ..................... 3-14
Aceite del motor y cartucho del filtro de
aceite .................................................... 6-9
Alarma antirrobo (opcional) .................. 3-11
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ....................... 6-36
Arranque del motor ................................. 5-1
Asiento.................................................. 3-17BBatería .................................................. 6-30
Bombilla de la luz de freno/piloto
trasero, cambio................................... 6-34
Bombilla de la luz de la matrícula,
cambio ................................................ 6-35
Bombilla del faro, cambio ..................... 6-32
Bombilla del intermitente, cambio......... 6-34
Bombilla de una luz de posición,
cambio ................................................ 6-35
Bujías, comprobación ............................. 6-8CCaballete lateral.................................... 3-20
Caballete lateral, comprobación y
engrase .............................................. 6-27
Cables, comprobación y engrase ......... 6-26
Cadena de transmisión, limpieza y
engrase .............................................. 6-25
Cambio ................................................... 5-3
Catalizador ........................................... 3-17
Cojinetes de las ruedas,
comprobación ..................................... 6-29
Color mate, precaución .......................... 7-1
Compartimento porta objetos ............... 3-18
Conjunto amortiguador, ajuste ............. 3-19Conmutador de la luz de cruce/
carretera.............................................. 3-12
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadro de mantenimiento y engrase
periódicos.............................................. 6-3
Cuadros de identificación de averías .... 6-41
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-29EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, cambio.............................6-15
Fusibles, cambio ...................................6-31GGasolina ................................................3-15HHolgura de la válvula.............................6-18
Horquilla delantera, comprobación ....... 6-28IIdentificación de averías ....................... 6-39
Indicador multifunción .............................3-7
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-12
Interruptor de intermitencia ................... 3-12
Interruptor de la bocina ......................... 3-12
Interruptor de la luz de freno trasero ..... 6-21
Interruptor de luces de emergencia ...... 3-12
Interruptor de paro del motor ................ 3-12
Interruptor de ráfagas............................ 3-12
Interruptores del manillar ...................... 3-12Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-24
Juego libre de la maneta de
embrague, ajuste ................................ 6-21
Juego libre del cable del acelerador,
comprobación ..................................... 6-17LLíquido de freno, comprobación ........... 6-22
Líquido de frenos, cambio .................... 6-23
Líquido refrigerante............................... 6-12
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso de avería del motor............ 3-6
Luz de aviso del ABS (modelos con
ABS) ..................................................... 3-6
Luz de aviso de la temperatura
del líquido refrigerante .......................... 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz indicadora del sistema
inmovilizador......................................... 3-6
Luz indicadora de punto muerto ............. 3-4MManeta de embrague............................ 3-13
Maneta de freno.................................... 3-13
Manetas de freno y embrague,
comprobación y engrase .................... 6-27NNeumáticos ........................................... 6-18
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1
U5S5S2S0.book Page 1 Monday, August 4, 2008 9:18 AM

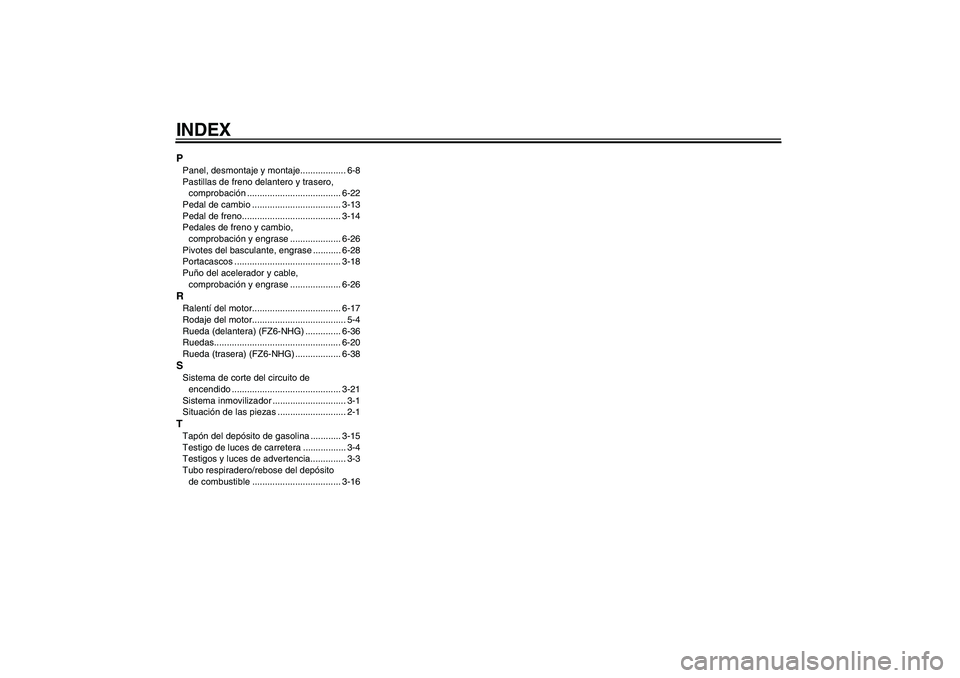

Page 96 of 98
INDEXPPanel, desmontaje y montaje.................. 6-8
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-22
Pedal de cambio ................................... 3-13
Pedal de freno....................................... 3-14
Pedales de freno y cambio,
comprobación y engrase .................... 6-26
Pivotes del basculante, engrase ........... 6-28
Portacascos .......................................... 3-18
Puño del acelerador y cable,
comprobación y engrase .................... 6-26RRalentí del motor................................... 6-17
Rodaje del motor..................................... 5-4
Rueda (delantera) (FZ6-NHG) .............. 6-36
Ruedas.................................................. 6-20
Rueda (trasera) (FZ6-NHG) .................. 6-38SSistema de corte del circuito de
encendido ........................................... 3-21
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1TTapón del depósito de gasolina ............ 3-15
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-16
U5S5S2S0.book Page 2 Monday, August 4, 2008 9:18 AM
Page 97 of 98
U5S5S2S0.book Page 3 Monday, August 4, 2008 9:18 AM
Page 98 of 98
IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.08-2.1×1 CR
(S)
DIC183
