1-1
1
INFORMAZIONI DI SICUREZZA
HAU10283
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:

Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento del motociclo.


Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.


Ricevere un addestramento qualificato
nelle tecniche di guida corrette ed in si-
curezza.


Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.


Questo motociclo è stato progettato
per trasportare il pilota ed un passeg-
gero.


La causa prevalente di incidenti tra au-
tomobili e motocicli è che gli automobi-
listi non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
 Indossare un giubbotto con colori
brillanti.
 Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli. Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.


Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
 Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.
 Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
 Consigliamo di far pratica con il mo-
tociclo in zone dove non c’è traffico,
fino a quando non si sarà preso
completa confidenza con il motoci-
clo e tutti i suoi comandi.


Molti incidenti vengono provocati da
errori di manovra dei piloti dei motoci-
cli. Un errore tipico è allargarsi in curva
a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia.
 Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
U5S5H2H0.book Page 1 Friday, August 1, 2008 9:23 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10974
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


un’ECU (unità di controllo elettronico)


una spia immobilizer (Vedere pagina
3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U5S5H2H0.book Page 1 Friday, August 1, 2008 9:23 AM

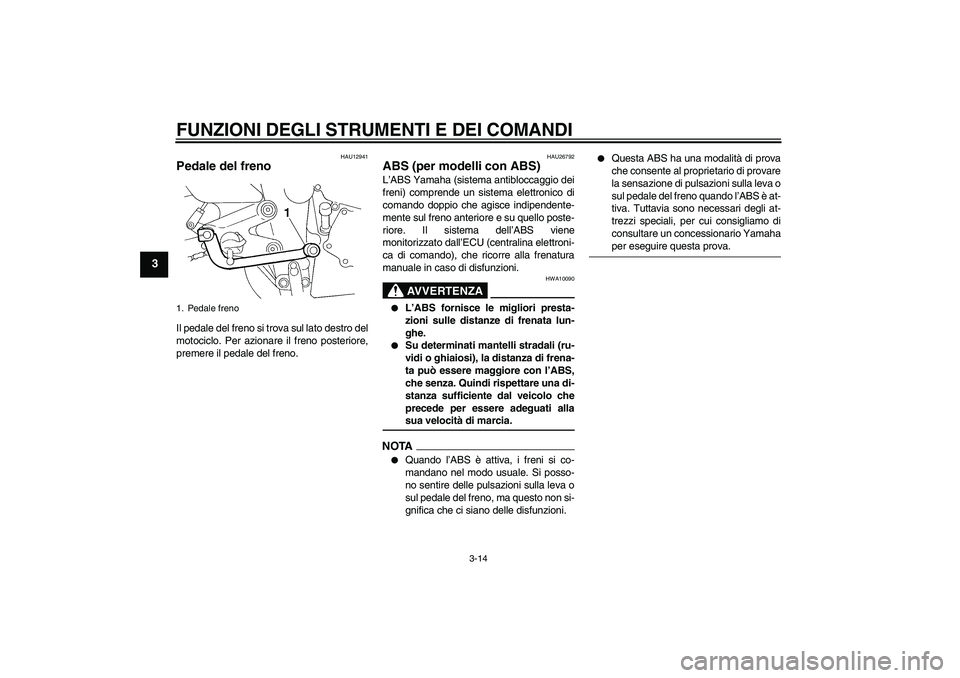

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU26792
ABS (per modelli con ABS) L’ABS Yamaha (sistema antibloccaggio dei
freni) comprende un sistema elettronico di
comando doppio che agisce indipendente-
mente sul freno anteriore e su quello poste-
riore. Il sistema dell’ABS viene
monitorizzato dall’ECU (centralina elettroni-
ca di comando), che ricorre alla frenatura
manuale in caso di disfunzioni.
AVVERTENZA
HWA10090


L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.


Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati allasua velocità di marcia.
NOTA

Quando l’ABS è attiva, i freni si co-
mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulla leva o
sul pedale del freno, ma questo non si-
gnifica che ci siano delle disfunzioni.


Questa ABS ha una modalità di prova
che consente al proprietario di provare
la sensazione di pulsazioni sulla leva o
sul pedale del freno quando l’ABS è at-
tiva. Tuttavia sono necessari degli at-
trezzi speciali, per cui consigliamo di
consultare un concessionario Yamahaper eseguire questa prova.
1. Pedale frenoU5S5H2H0.book Page 14 Friday, August 1, 2008 9:23 AM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedurefornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-15
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-8
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-11
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-21, 6-21
U5S5H2H0.book Page 1 Friday, August 1, 2008 9:23 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17241
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, potrebbe essere necessario ridur-
re gli intervalli di manutenzione in funzione
delle condizioni climatiche, del terreno, del-
la posizione geografica e dell’impiego indivi-
duale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15121
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.


Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-1 per maggiori informazioni sulmonossido di carbonio.
HAU17521
Kit attrezzi Il kit attrezzi si trova all’interno del vano por-
taoggetti sotto la sella. (Vedere pagina
3-17.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.1. Kit di attrezzi in dotazione
U5S5H2H0.book Page 1 Friday, August 1, 2008 9:23 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
HAU25871
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15141
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota discaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
U5S5H2H0.book Page 38 Friday, August 1, 2008 9:23 AM
