YAMAHA FZ6 S 2005 Instructieboekje (in Dutch)

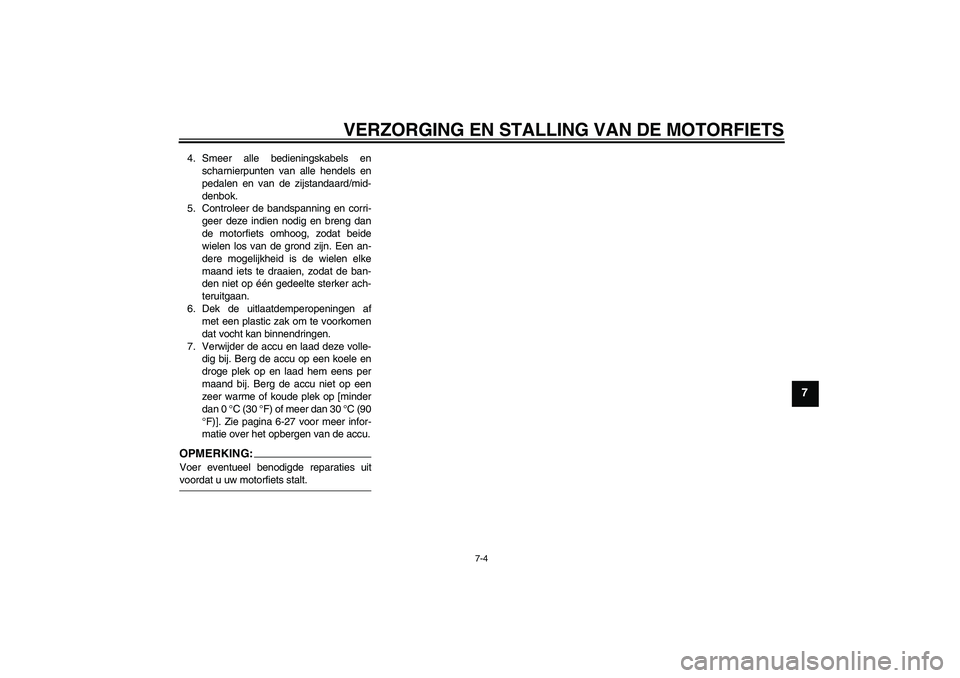

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-27 voor meer infor-
matie over het opbergen van de accu.OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U5VXD2D0.book Page 4 Friday, July 9, 2004 9:18 AM

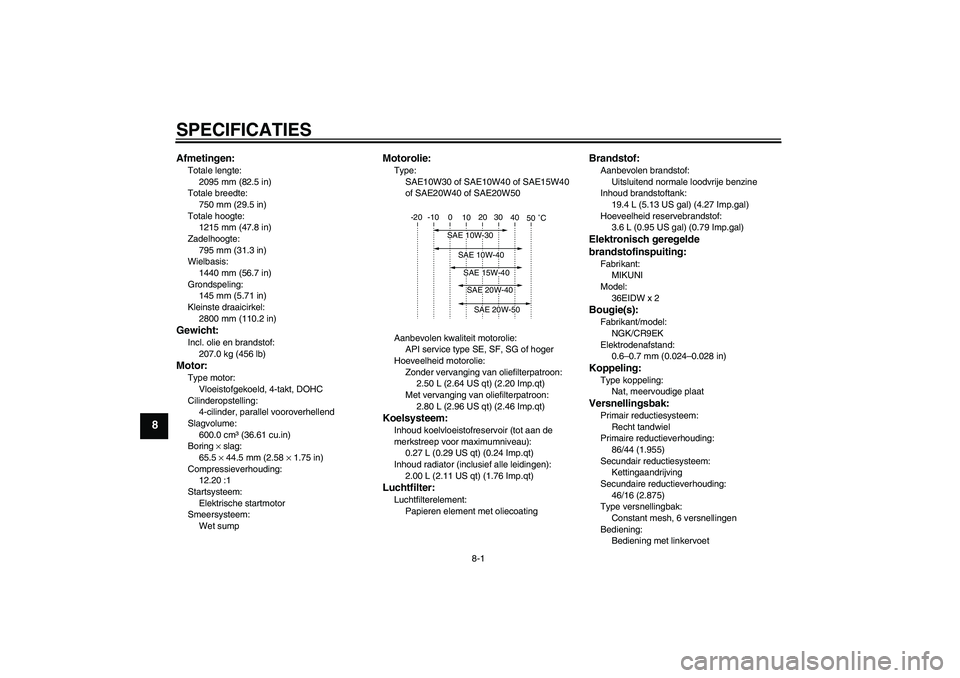

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2095 mm (82.5 in)
Totale breedte:
750 mm (29.5 in)
Totale hoogte:
1215 mm (47.8 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1440 mm (56.7 in)
Grondspeling:
145 mm (5.71 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Incl. olie en brandstof:
207.0 kg (456 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
600.0 cm³ (36.61 cu.in)
Boring × slag:
65.5 × 44.5 mm (2.58 × 1.75 in)
Compressieverhouding:
12.20 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Met vervanging van oliefilterpatroon:
2.80 L (2.96 US qt) (2.46 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.00 L (2.11 US qt) (1.76 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Hoeveelheid reservebrandstof:
3.6 L (0.95 US gal) (0.79 Imp.gal)Elektronisch geregelde
brandstofinspuiting:Fabrikant:
MIKUNI
Model:
36EIDW x 2Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
86/44 (1.955)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
46/16 (2.875)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5VXD2D0.book Page 1 Friday, July 9, 2004 9:18 AM

SPECIFICATIES
8-2
8
Overbrengingsverhoudingen:
1e:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)Chassis:Type frame:
Diamantframe
Spoorhoek:
25.00 °
Naspoor:
97.5 mm (3.84 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT020F GG
Fabrikant/model:
DUNLOP/D252FAchterband:Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)Fabrikant/model:
BRIDGESTONE/BT020R GG
Fabrikant/model:
DUNLOP/D252
Belading:Maximale belasting:
190 kg (419 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
Gewichtsverdeling:
90–190 kg (198–419 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug (monocross)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
130.0 mm (5.12 in)
U5VXD2D0.book Page 2 Friday, July 9, 2004 9:18 AM

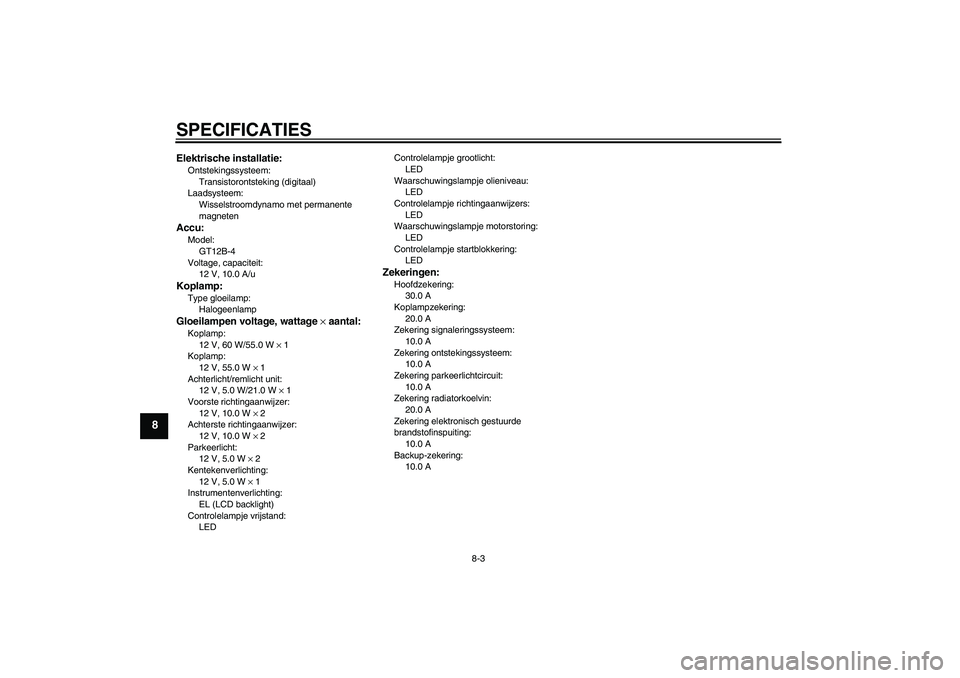

SPECIFICATIES
8-3
8
Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT12B-4
Voltage, capaciteit:
12 V, 10.0 A/uKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Koplamp:
12 V, 55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
EL (LCD backlight)
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering elektronisch gestuurde
brandstofinspuiting:
10.0 A
Backup-zekering:
10.0 A
U5VXD2D0.book Page 3 Friday, July 9, 2004 9:18 AM

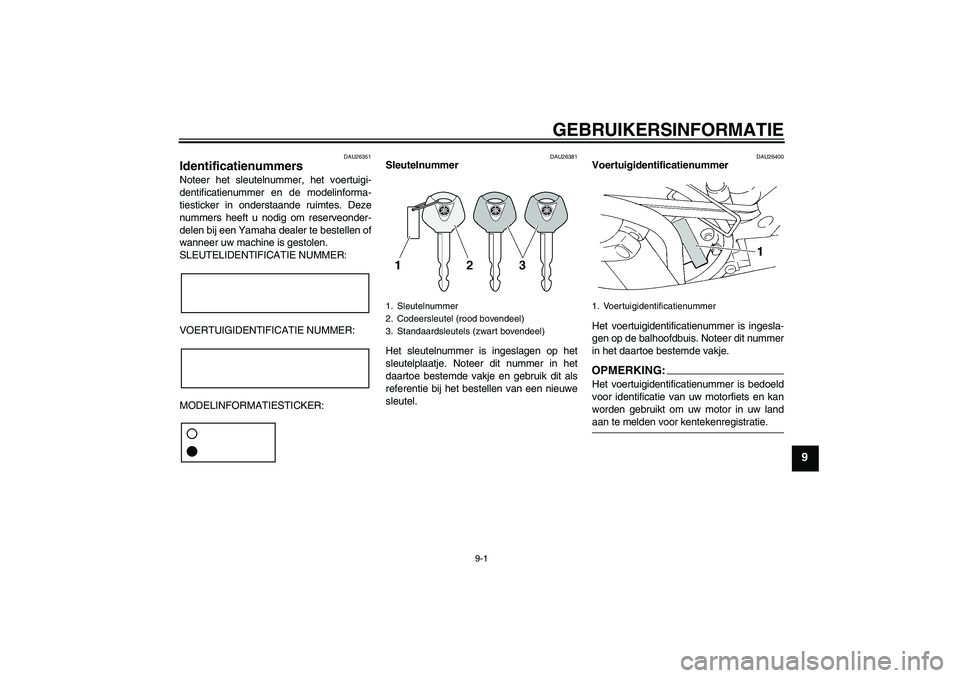

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U5VXD2D0.book Page 1 Friday, July 9, 2004 9:18 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU26540
Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-13.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. ModelinformatiestickerU5VXD2D0.book Page 2 Friday, July 9, 2004 9:18 AM

INDEX
AAandrijfketting, smeren ......................... 6-23
Accu...................................................... 6-27
Achterbrugscharnierpunten, smeren .... 6-26
Antidiefstal-alarmsysteem (optie) ........... 3-8BBanden ................................................. 6-16
Bougies, controleren............................... 6-7
Brandstof .............................................. 3-11
Brandstofverbruik,
tips voor een zuinig .............................. 5-3CClaxonschakelaar ................................... 3-9
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering ............... 3-4
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................. 3-9GGasgreep en gaskabel,
controleren en smeren ....................... 6-24
Gereedschapsset ................................... 6-1
Gloeilamp kentekenverlichting,
vervangen........................................... 6-32
Gloeilamp remlicht/achterlicht,
vervangen........................................... 6-31
Gloeilamp richtingaanwijzer,
vervangen........................................... 6-32IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3
KKabels, controleren en smeren ............. 6-24
Klepspeling, afstellen ............................ 6-15
Koelvloeistof .......................................... 6-11
Koplampgloeilamp, vervangen .............. 6-30
Koppelingshendel.................................... 3-9
Koppelingshendel,
vrije slag afstellen ...............................6-19LLCD-toerenteller ...................................... 3-5
Lichtsignaalschakelaar ............................ 3-9
Locaties van onderdelen ......................... 2-1
Luchtfilterelement, vervangen ............... 6-13MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-25
Modelinformatiesticker ............................ 9-2
Motorolie en oliefilterpatroon ................... 6-8
Multifunctioneel display ........................... 3-5NNoodstopschakelaar ............................... 3-9OOpbergcompartiment ............................ 3-14PPanelen, verwijderen en aanbrengen ..... 6-6
Parkeerlichtgloeilamp, vervangen ......... 6-33
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2
Problemen oplossen .............................6-36RRem- en koppelingshendels,
controleren en smeren ........................ 6-25Rem- en schakelpedalen,
controleren en smeren........................ 6-24
Remhendel ........................................... 3-10
Remlichtschakelaar, afstellen ............... 6-19
Rempedaal ........................................... 3-10
Remvloeistofniveau, controleren .......... 6-20
Remvloeistof, verversen ....................... 6-21
Richtingaanwijzerschakelaar .................. 3-9
SSchakelaar alarmverlichting.................... 3-9
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-10
Schokdemperunit, afstellen .................. 3-14
Sleutelnummer........................................ 9-1
Spanning aandrijfketting ....................... 6-22
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop ................................................ 3-9
Startspersysteem .................................. 3-16
Stationair toerental................................ 6-14
Storingzoekschema’s............................ 6-37
Stuurschakelaars .................................... 3-8
Stuursysteem, controleren .................... 6-27TTankbeluchtingsslang ........................... 3-12
Tankdop ................................................ 3-11UUitlaatkatalysator .................................. 3-13VVeiligheidsinformatie............................... 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
U5VXD2D0.book Page 1 Friday, July 9, 2004 9:18 AM

INDEXVoor- en achterremblokken
controleren.......................................... 6-20
Voorvork, controleren............................ 6-26
Vrije slag gaskabel, afstellen ................ 6-15
Vrijstandcontrolelampje........................... 3-4WWaarschuwingslampje motorstoring ....... 3-4
Waarschuwingslampje olieniveau ........... 3-4
Wiel (achter).......................................... 6-34
Wielen ................................................... 6-18
Wiellagers controleren .......................... 6-27
Wiel (voor)............................................. 6-33ZZadel ..................................................... 3-13
Zekeringen, vervangen ......................... 6-29
Zijstandaard .......................................... 3-15
U5VXD2D0.book Page 2 Friday, July 9, 2004 9:18 AM

U5VXD2D0.book Page 3 Friday, July 9, 2004 9:18 AM

GEDRUKT OP KRINGLOOPPAPIER
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.07-0.3×1 CR
(D)5VX-28199-D2
FZ6-S
HANDLEIDING
