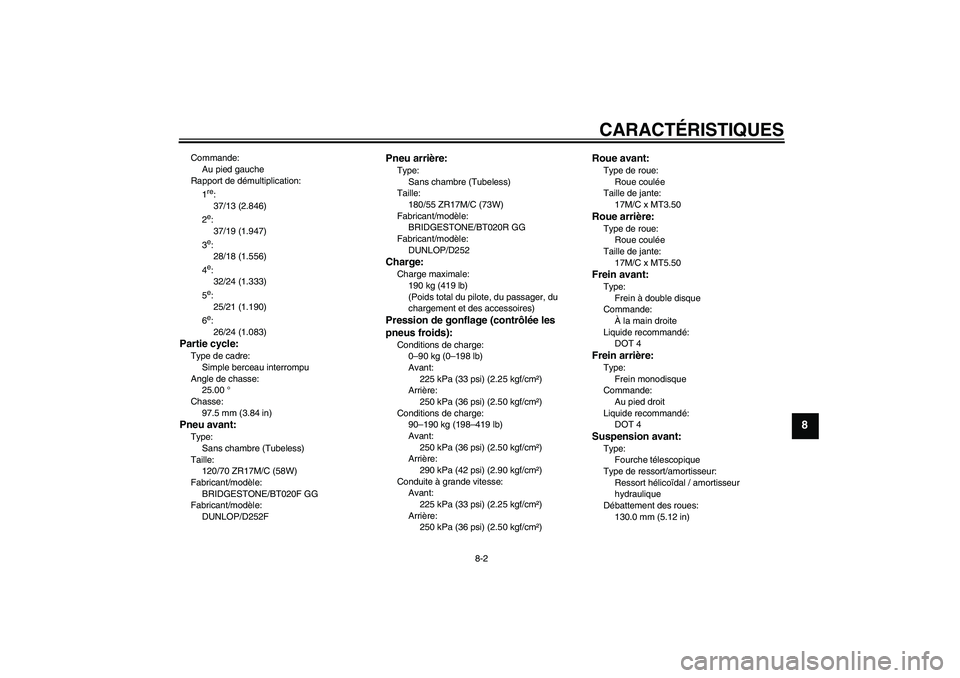

CARACTÉRISTIQUES
8-2
8
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.00 °
Chasse:
97.5 mm (3.84 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT020F GG
Fabricant/modèle:
DUNLOP/D252F
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
BRIDGESTONE/BT020R GG
Fabricant/modèle:
DUNLOP/D252Charge:Charge maximale:
190 kg (419 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–190 kg (198–419 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)
U5VXF2F0.book Page 2 Friday, July 9, 2004 10:37 AM

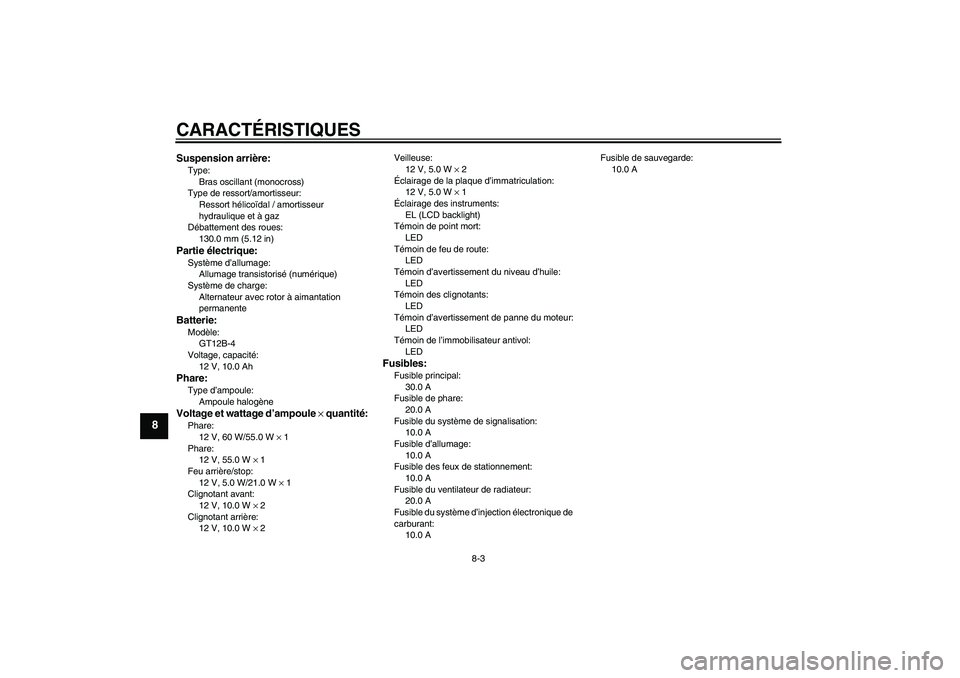

CARACTÉRISTIQUES
8-3
8
Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
130.0 mm (5.12 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Phare:
12 V, 55.0 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
EL (LCD backlight)
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection électronique de
carburant:
10.0 AFusible de sauvegarde:
10.0 A
U5VXF2F0.book Page 3 Friday, July 9, 2004 10:37 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351

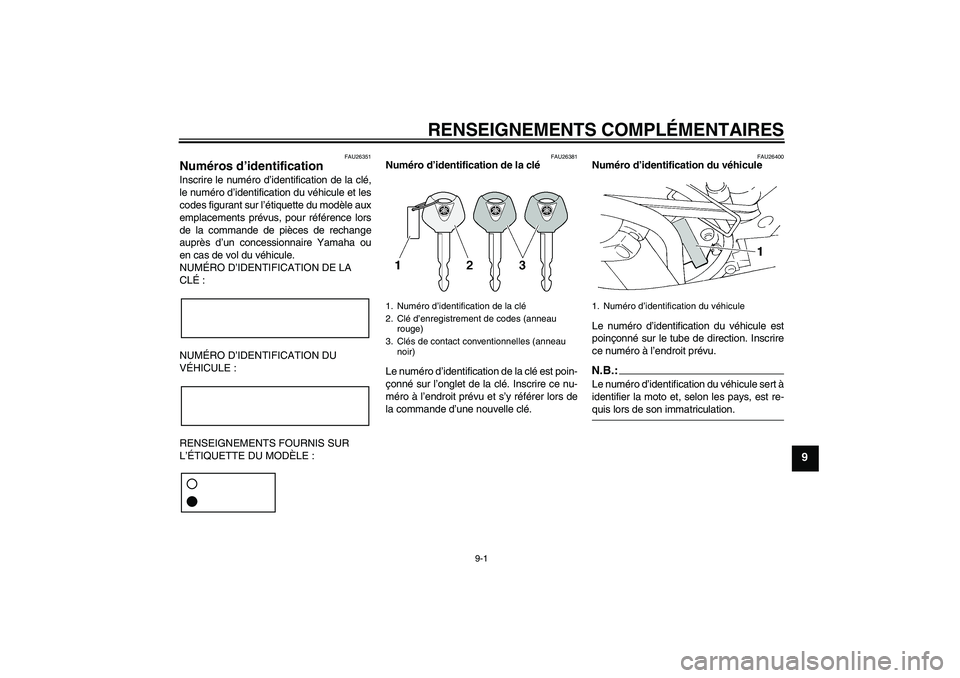

Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U5VXF2F0.book Page 1 Friday, July 9, 2004 10:37 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26540

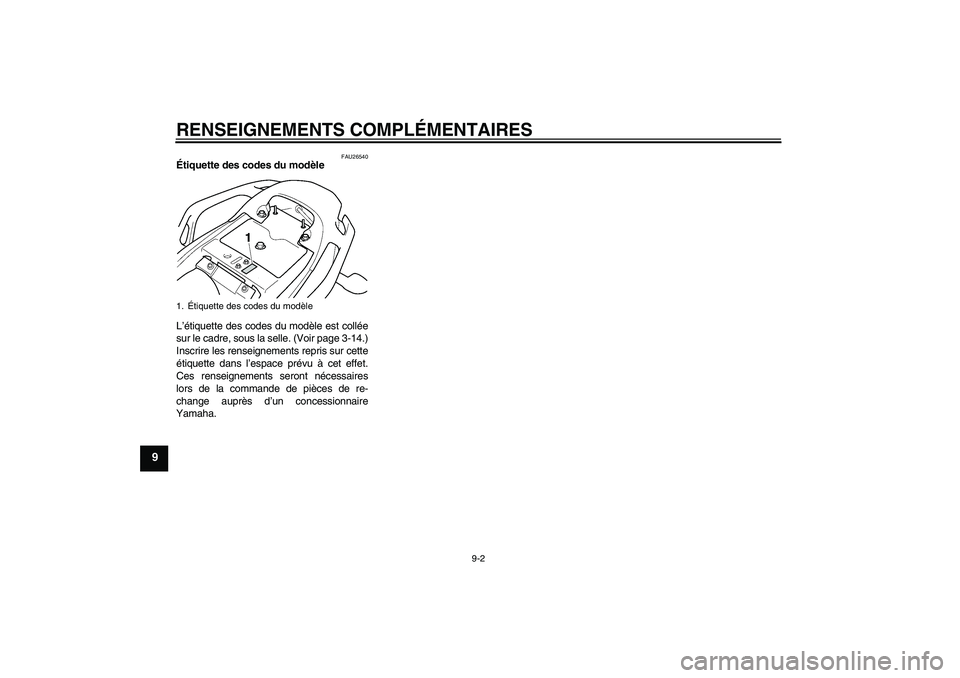

Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-14.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèleU5VXF2F0.book Page 2 Friday, July 9, 2004 10:37 AM

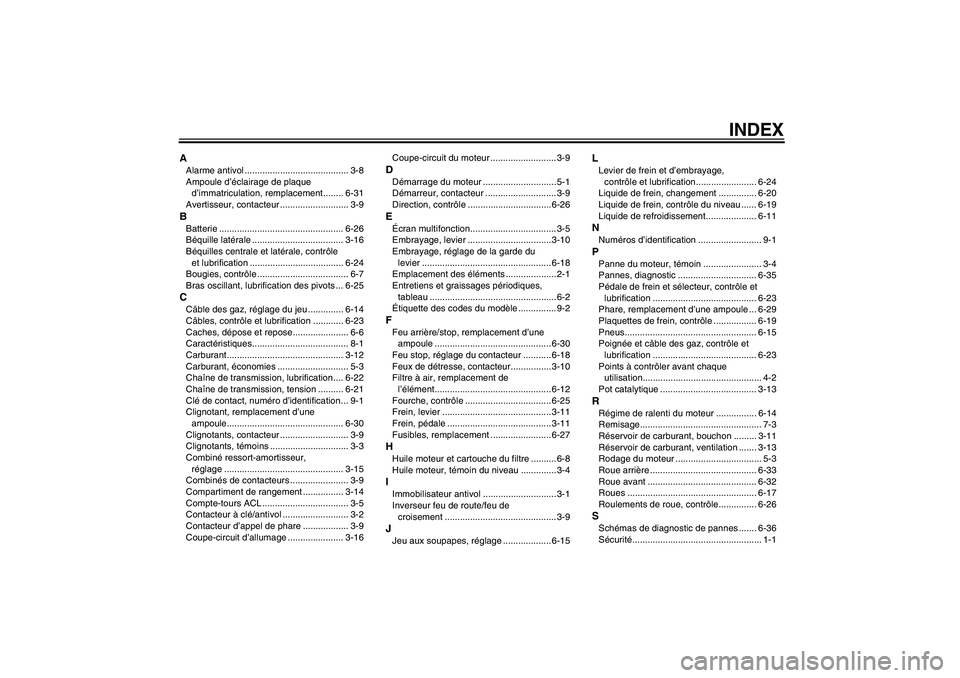

INDEX
AAlarme antivol ......................................... 3-8
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-31
Avertisseur, contacteur ........................... 3-9BBatterie ................................................. 6-26
Béquille latérale .................................... 3-16
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-24
Bougies, contrôle .................................... 6-7
Bras oscillant, lubrification des pivots ... 6-25CCâble des gaz, réglage du jeu .............. 6-14
Câbles, contrôle et lubrification ............ 6-23
Caches, dépose et repose...................... 6-6
Caractéristiques...................................... 8-1
Carburant.............................................. 3-12
Carburant, économies ............................ 5-3
Chaîne de transmission, lubrification.... 6-22
Chaîne de transmission, tension .......... 6-21
Clé de contact, numéro d’identification... 9-1
Clignotant, remplacement d’une
ampoule.............................................. 6-30
Clignotants, contacteur ........................... 3-9
Clignotants, témoins ............................... 3-3
Combiné ressort-amortisseur,
réglage ............................................... 3-15
Combinés de contacteurs ....................... 3-9
Compartiment de rangement ................ 3-14
Compte-tours ACL .................................. 3-5
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare .................. 3-9
Coupe-circuit d’allumage ...................... 3-16Coupe-circuit du moteur .......................... 3-9
DDémarrage du moteur .............................5-1
Démarreur, contacteur ............................ 3-9
Direction, contrôle .................................6-26EÉcran multifonction.................................. 3-5
Embrayage, levier ................................. 3-10
Embrayage, réglage de la garde du
levier ................................................... 6-18
Emplacement des éléments .................... 2-1
Entretiens et graissages périodiques,
tableau ..................................................6-2
Étiquette des codes du modèle ............... 9-2FFeu arrière/stop, remplacement d’une
ampoule .............................................. 6-30
Feu stop, réglage du contacteur ........... 6-18
Feux de détresse, contacteur................3-10
Filtre à air, remplacement de
l’élément.............................................. 6-12
Fourche, contrôle .................................. 6-25
Frein, levier ........................................... 3-11
Frein, pédale ......................................... 3-11
Fusibles, remplacement ........................ 6-27HHuile moteur et cartouche du filtre .......... 6-8
Huile moteur, témoin du niveau ..............3-4IImmobilisateur antivol .............................3-1
Inverseur feu de route/feu de
croisement ............................................ 3-9JJeu aux soupapes, réglage ................... 6-15
LLevier de frein et d’embrayage,
contrôle et lubrification........................ 6-24
Liquide de frein, changement ............... 6-20
Liquide de frein, contrôle du niveau ...... 6-19
Liquide de refroidissement.................... 6-11NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-35
Pédale de frein et sélecteur, contrôle et
lubrification ......................................... 6-23
Phare, remplacement d’une ampoule ... 6-29
Plaquettes de frein, contrôle ................. 6-19
Pneus.................................................... 6-15
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-23
Points à contrôler avant chaque
utilisation............................................... 4-2
Pot catalytique ...................................... 3-13RRégime de ralenti du moteur ................ 6-14
Remisage................................................ 7-3
Réservoir de carburant, bouchon ......... 3-11
Réservoir de carburant, ventilation ....... 3-13
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-33
Roue avant ........................................... 6-32
Roues ................................................... 6-17
Roulements de roue, contrôle............... 6-26SSchémas de diagnostic de pannes ....... 6-36
Sécurité................................................... 1-1
U5VXF2F0.book Page 1 Friday, July 9, 2004 10:37 AM

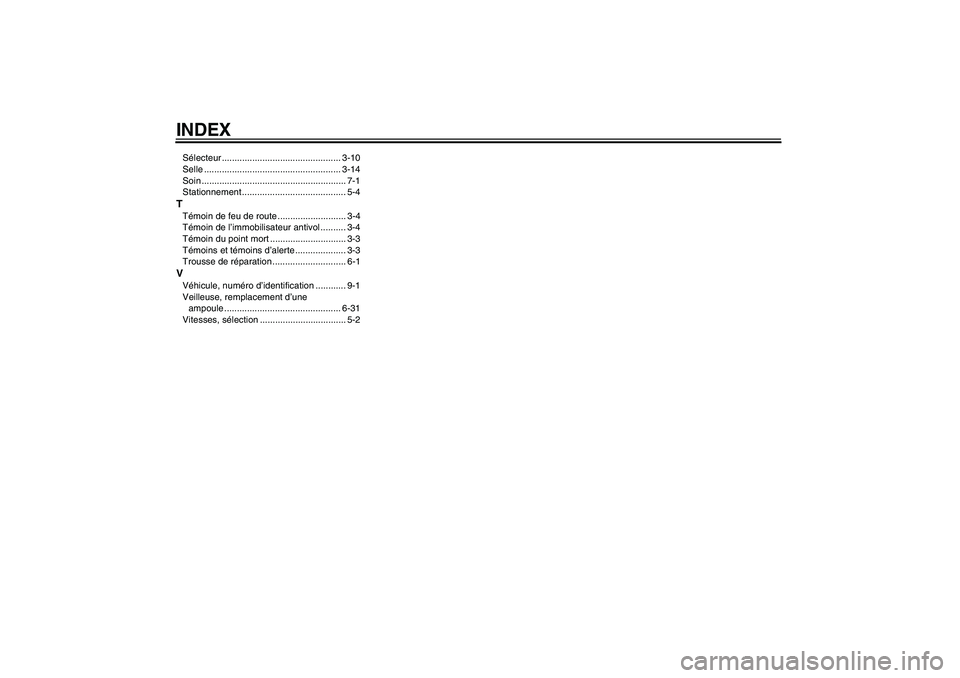

INDEXSélecteur ............................................... 3-10
