FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3

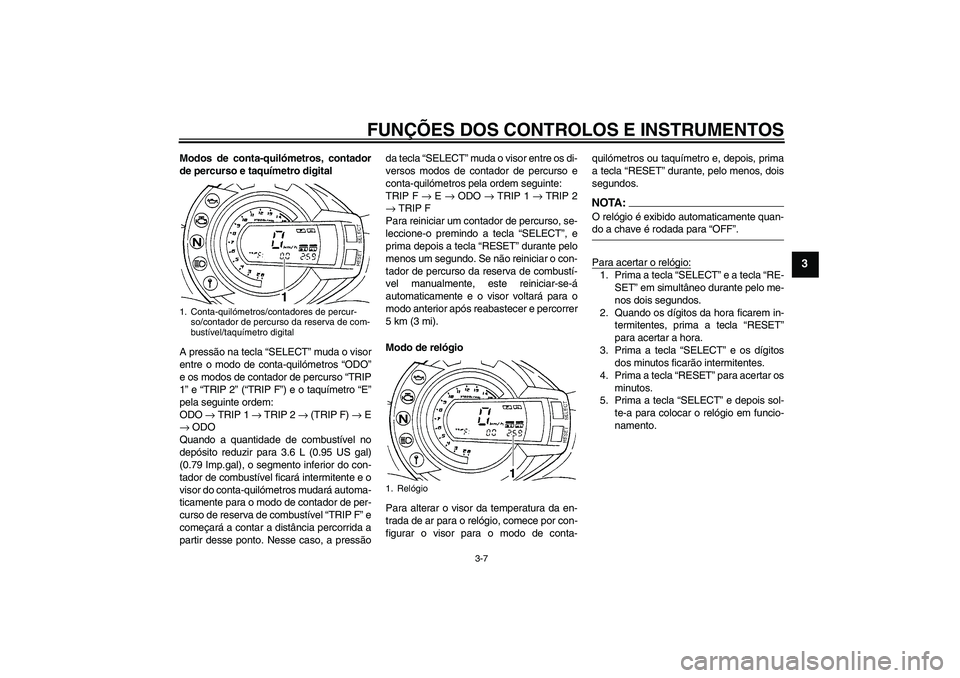

Modos de conta-quilómetros, contador
de percurso e taquímetro digital
A pressão na tecla “SELECT” muda o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP
1” e “TRIP 2” (“TRIP F”) e o taquímetro “E”
pela seguinte ordem:
ODO → TRIP 1 → TRIP 2 → (TRIP F) → E
→ ODO
Quando a quantidade de combustível no
depósito reduzir para 3.6 L (0.95 US gal)
(0.79 Imp.gal), o segmento inferior do con-
tador de combustível ficará intermitente e o
visor do conta-quilómetros mudará automa-
ticamente para o modo de contador de per-
curso de reserva de combustível “TRIP F” e
começará a contar a distância percorrida a
partir desse ponto. Nesse caso, a pressãoda tecla “SELECT” muda o visor entre os di-
versos modos de contador de percurso e
conta-quilómetros pela ordem seguinte:
TRIP F → E → ODO → TRIP 1 → TRIP 2
→ TRIP F
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).
Modo de relógio
Para alterar o visor da temperatura da en-
trada de ar para o relógio, comece por con-
figurar o visor para o modo de conta-quilómetros ou taquímetro e, depois, prima
a tecla “RESET” durante, pelo menos, dois
segundos.
NOTA:O relógio é exibido automaticamente quan-do a chave é rodada para “OFF”.
Para acertar o relógio:1. Prima a tecla “SELECT” e a tecla “RE-
SET” em simultâneo durante pelo me-
nos dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
3. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
4. Prima a tecla “RESET” para acertar os
minutos.
5. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.
1. Conta-quilómetros/contadores de percur-
so/contador de percurso da reserva de com-
bustível/taquímetro digital
1. Relógio
U4P5P0P0.book Page 7 Friday, December 16, 2005 1:14 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3

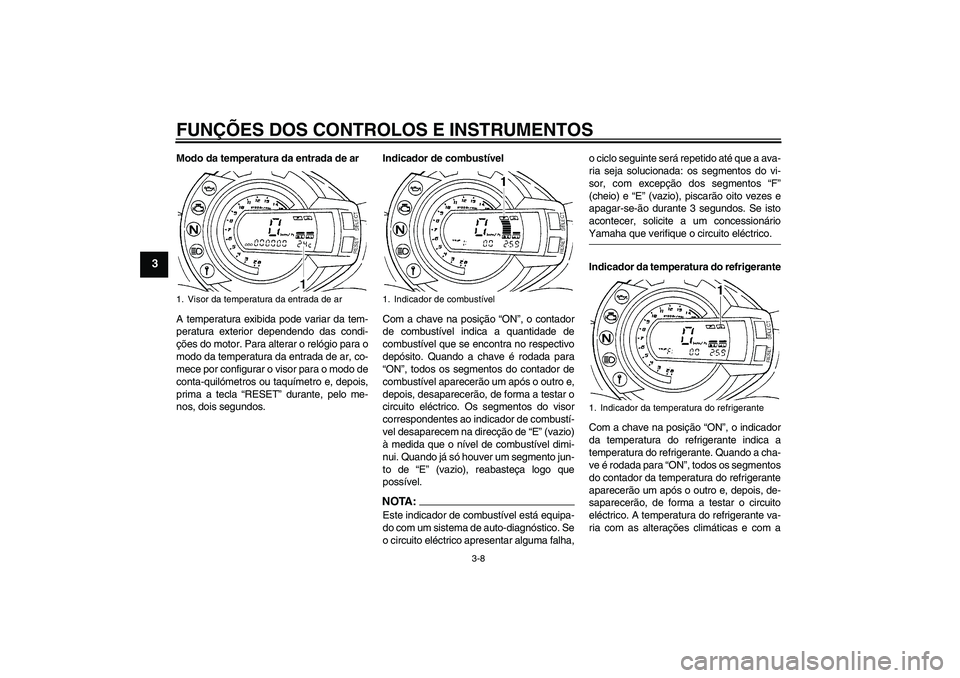

Modo da temperatura da entrada de ar
A temperatura exibida pode variar da tem-
peratura exterior dependendo das condi-
ções do motor. Para alterar o relógio para o
modo da temperatura da entrada de ar, co-
mece por configurar o visor para o modo de
conta-quilómetros ou taquímetro e, depois,
prima a tecla “RESET” durante, pelo me-
nos, dois segundos.Indicador de combustível
Com a chave na posição “ON”, o contador
de combustível indica a quantidade de
combustível que se encontra no respectivo
depósito. Quando a chave é rodada para
“ON”, todos os segmentos do contador de
combustível aparecerão um após o outro e,
depois, desaparecerão, de forma a testar o
circuito eléctrico. Os segmentos do visor
correspondentes ao indicador de combustí-
vel desaparecem na direcção de “E” (vazio)
à medida que o nível de combustível dimi-
nui. Quando já só houver um segmento jun-
to de “E” (vazio), reabasteça logo que
possível.
NOTA:Este indicador de combustível está equipa-
do com um sistema de auto-diagnóstico. Se
o circuito eléctrico apresentar alguma falha,o ciclo seguinte será repetido até que a ava-
ria seja solucionada: os segmentos do vi-
sor, com excepção dos segmentos “F”
(cheio) e “E” (vazio), piscarão oito vezes e
apagar-se-ão durante 3 segundos. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
Indicador da temperatura do refrigerante
Com a chave na posição “ON”, o indicador
da temperatura do refrigerante indica a
temperatura do refrigerante. Quando a cha-
ve é rodada para “ON”, todos os segmentos
do contador da temperatura do refrigerante
aparecerão um após o outro e, depois, de-
saparecerão, de forma a testar o circuito
eléctrico. A temperatura do refrigerante va-
ria com as alterações climáticas e com a
1. Visor da temperatura da entrada de ar
1. Indicador de combustível
1. Indicador da temperatura do refrigerante
U4P5P0P0.book Page 8 Friday, December 16, 2005 1:14 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3

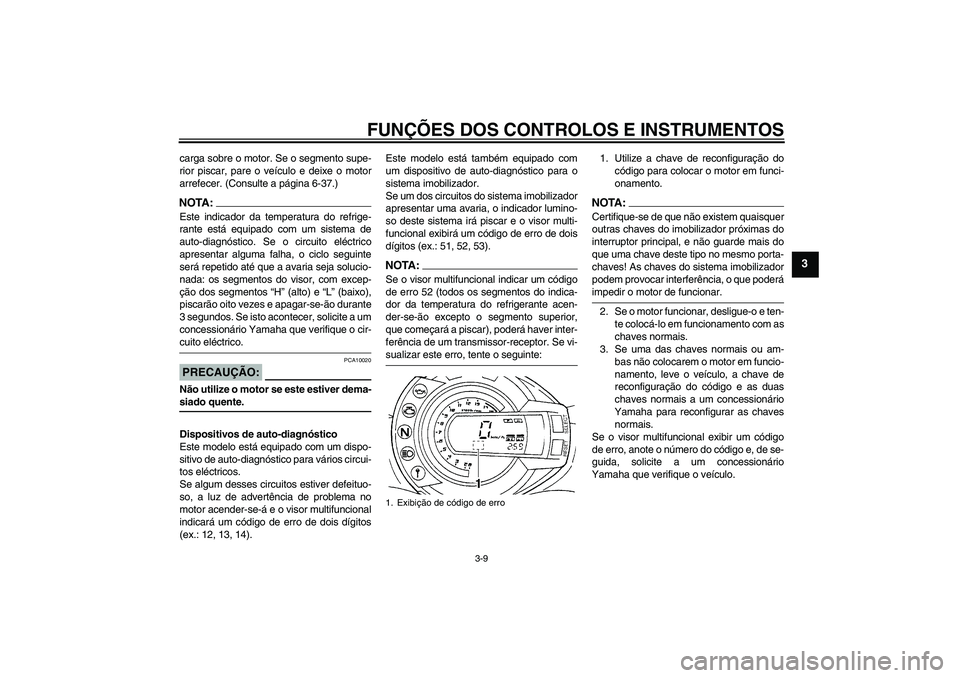

carga sobre o motor. Se o segmento supe-
rior piscar, pare o veículo e deixe o motor
arrefecer. (Consulte a página 6-37.)NOTA:Este indicador da temperatura do refrige-
rante está equipado com um sistema de
auto-diagnóstico. Se o circuito eléctrico
apresentar alguma falha, o ciclo seguinte
será repetido até que a avaria seja solucio-
nada: os segmentos do visor, com excep-
ção dos segmentos “H” (alto) e “L” (baixo),
piscarão oito vezes e apagar-se-ão durante
3 segundos. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o cir-cuito eléctrico.PRECAUÇÃO:
PCA10020
Não utilize o motor se este estiver dema-siado quente.
Dispositivos de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se algum desses circuitos estiver defeituo-
so, a luz de advertência de problema no
motor acender-se-á e o visor multifuncional
indicará um código de erro de dois dígitos
(ex.: 12, 13, 14).Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador.
Se um dos circuitos do sistema imobilizador
apresentar uma avaria, o indicador lumino-
so deste sistema irá piscar e o visor multi-
funcional exibirá um código de erro de dois
dígitos (ex.: 51, 52, 53).
NOTA :
Se o visor multifuncional indicar um código
de erro 52 (todos os segmentos do indica-
dor da temperatura do refrigerante acen-
der-se-ão excepto o segmento superior,
que começará a piscar), poderá haver inter-
ferência de um transmissor-receptor. Se vi-sualizar este erro, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderáimpedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor multifuncional exibir um código
de erro, anote o número do código e, de se-
guida, solicite a um concessionário
Yamaha que verifique o veículo.
1. Exibição de código de erro
U4P5P0P0.book Page 9 Friday, December 16, 2005 1:14 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PRECAUÇÃO:
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-tor.
PAU12331
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU12344
Interruptores do guiador Esquerda1. Interruptor de ultrapassagem “”
2. Interruptor de farol alto/baixo “/”
3. Interruptor do sinal de mudança de direcção
“/”
4. Interruptor da buzina “”
5. Interruptor de perigo “”
U4P5P0P0.book Page 10 Friday, December 16, 2005 1:14 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3

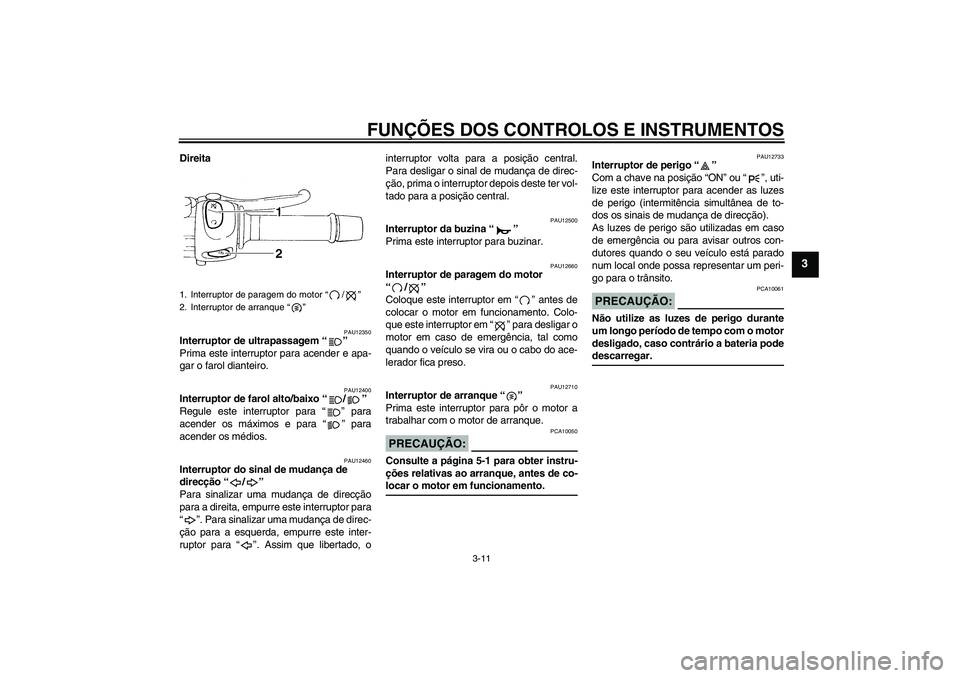

Direita
PAU12350
Interruptor de ultrapassagem “”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-
ruptor para “”. Assim que libertado, ointerruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do motor
“/”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12710
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.PRECAUÇÃO:
PCA10050
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de co-locar o motor em funcionamento.
PAU12733
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO:
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria podedescarregar.
1. Interruptor de paragem do motor “/”
2. Interruptor de arranque “”
U4P5P0P0.book Page 11 Friday, December 16, 2005 1:14 PM

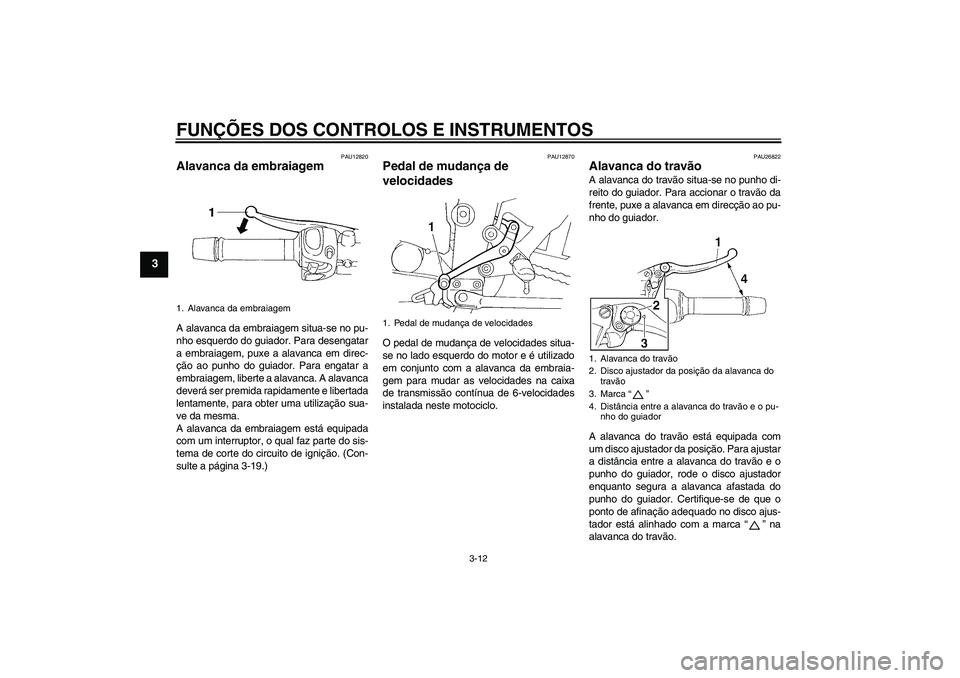

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-19.)
PAU12870
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 6-velocidades
instalada neste motociclo.
PAU26822
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição. Para ajustar
a distância entre a alavanca do travão e o
punho do guiador, rode o disco ajustador
enquanto segura a alavanca afastada do
punho do guiador. Certifique-se de que o
ponto de afinação adequado no disco ajus-
tador está alinhado com a marca “” na
alavanca do travão.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
1. Alavanca do travão
2. Disco ajustador da posição da alavanca do
travão
3. Marca “”
4. Distância entre a alavanca do travão e o pu-
nho do guiador
U4P5P0P0.book Page 12 Friday, December 16, 2005 1:14 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3

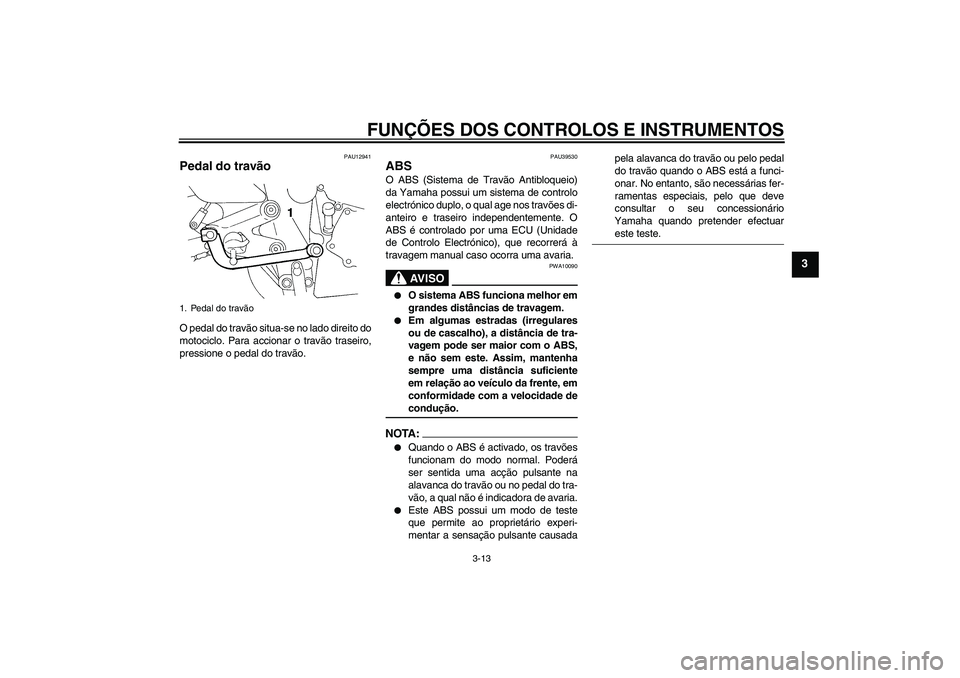

PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU39530
ABS O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões di-
anteiro e traseiro independentemente. O
ABS é controlado por uma ECU (Unidade
de Controlo Electrónico), que recorrerá à
travagem manual caso ocorra uma avaria.
AV I S O
PWA10090


O sistema ABS funciona melhor em
grandes distâncias de travagem.


Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade decondução.
NOTA:

Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.


Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causadapela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuar
este teste.
1. Pedal do travão
U4P5P0P0.book Page 13 Friday, December 16, 2005 1:14 PM

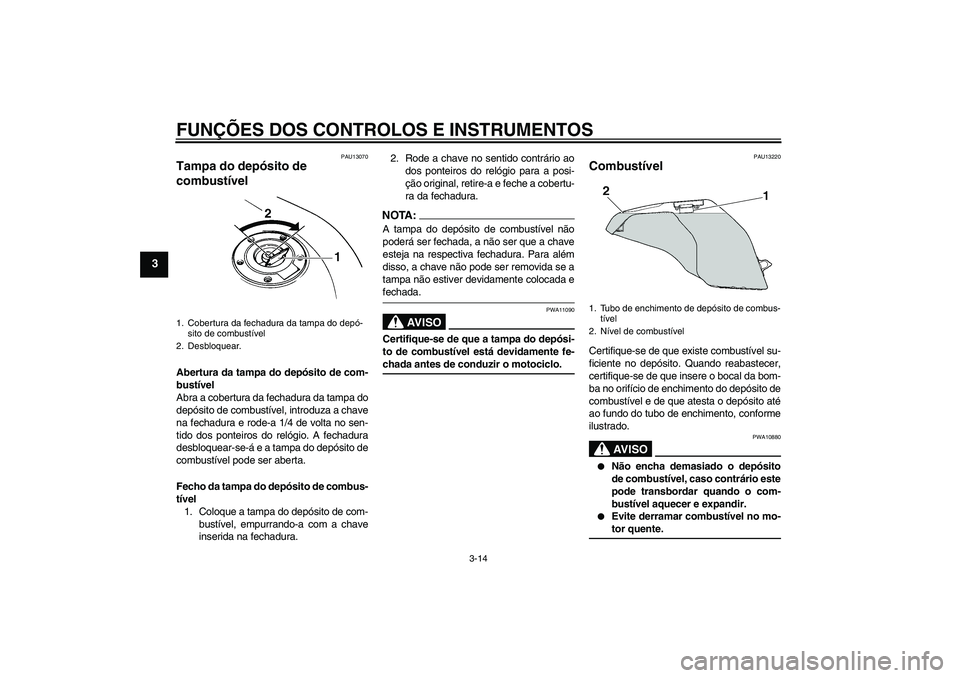

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU13070
Tampa do depósito de
combustível Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA:A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11090
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-chada antes de conduzir o motociclo.
PAU13220
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Quando reabastecer,
certifique-se de que insere o bocal da bom-
ba no orifício de enchimento do depósito de
combustível e de que atesta o depósito até
ao fundo do tubo de enchimento, conforme
ilustrado.
AV I S O
PWA10880


Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.


Evite derramar combustível no mo-tor quente.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
U4P5P0P0.book Page 14 Friday, December 16, 2005 1:14 PM

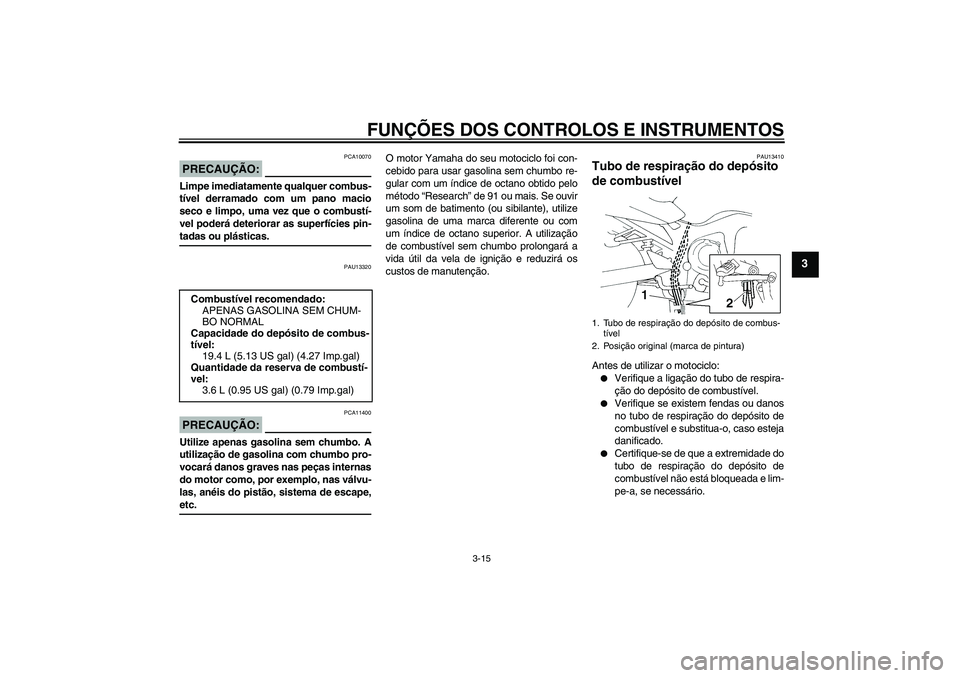

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PRECAUÇÃO:
PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-tadas ou plásticas.
PAU13320
PRECAUÇÃO:
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.O motor Yamaha do seu motociclo foi con-
cebido para usar gasolina sem chumbo re-
gular com um índice de octano obtido pelo
método “Research” de 91 ou mais. Se ouvir
um som de batimento (ou sibilante), utilize
gasolina de uma marca diferente ou com
um índice de octano superior. A utilização
de combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
PAU13410
Tubo de respiração do depósito
de combustível Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção do depósito de combustível.


Verifique se existem fendas ou danos
no tubo de respiração do depósito de
combustível e substitua-o, caso esteja
danificado.


Certifique-se de que a extremidade do
tubo de respiração do depósito de
combustível não está bloqueada e lim-
pe-a, se necessário. Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantidade da reserva de combustí-
vel:
3.6 L (0.95 US gal) (0.79 Imp.gal)
1. Tubo de respiração do depósito de combus-
tíve l
2. Posição original (marca de pintura)
U4P5P0P0.book Page 15 Friday, December 16, 2005 1:14 PM

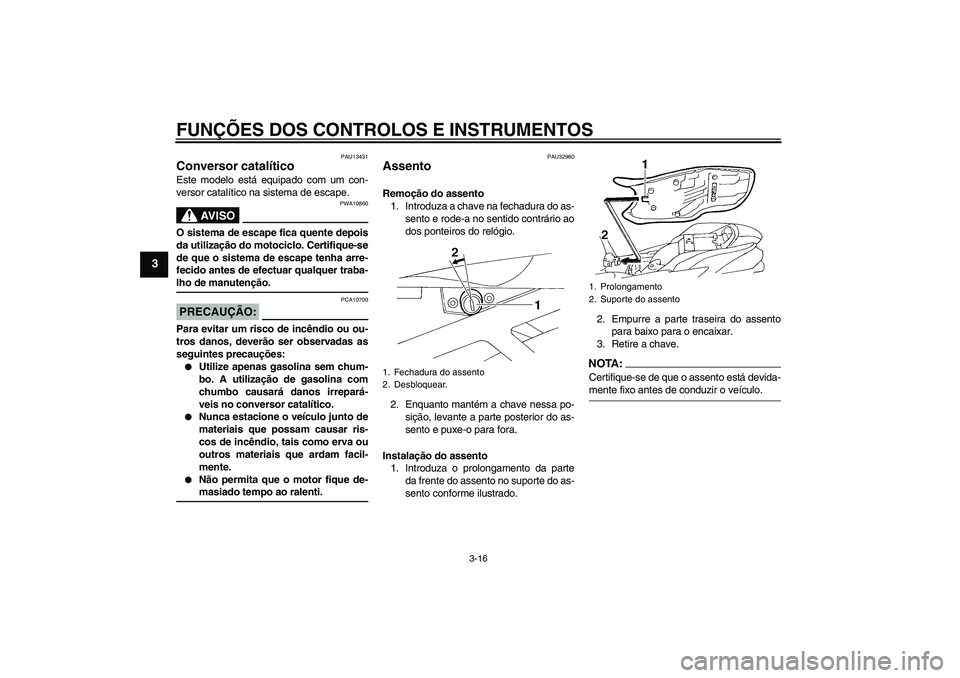

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU13431
Conversor catalítico Este modelo está equipado com um con-
versor catalítico na sistema de escape.
AV I S O
PWA10860
O sistema de escape fica quente depois
da utilização do motociclo. Certifique-se
de que o sistema de escape tenha arre-
fecido antes de efectuar qualquer traba-lho de manutenção.PRECAUÇÃO:
PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:

Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.


Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.


Não permita que o motor fique de-masiado tempo ao ralenti.
PAU32980
Assento Remoção do assento
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Enquanto mantém a chave nessa po-
sição, levante a parte posterior do as-
sento e puxe-o para fora.
Instalação do assento
1. Introduza o prolongamento da parte
da frente do assento no suporte do as-
sento conforme ilustrado.2. Empurre a parte traseira do assento
para baixo para o encaixar.
3. Retire a chave.
NOTA:Certifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
1. Fechadura do assento
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
U4P5P0P0.book Page 16 Friday, December 16, 2005 1:14 PM
