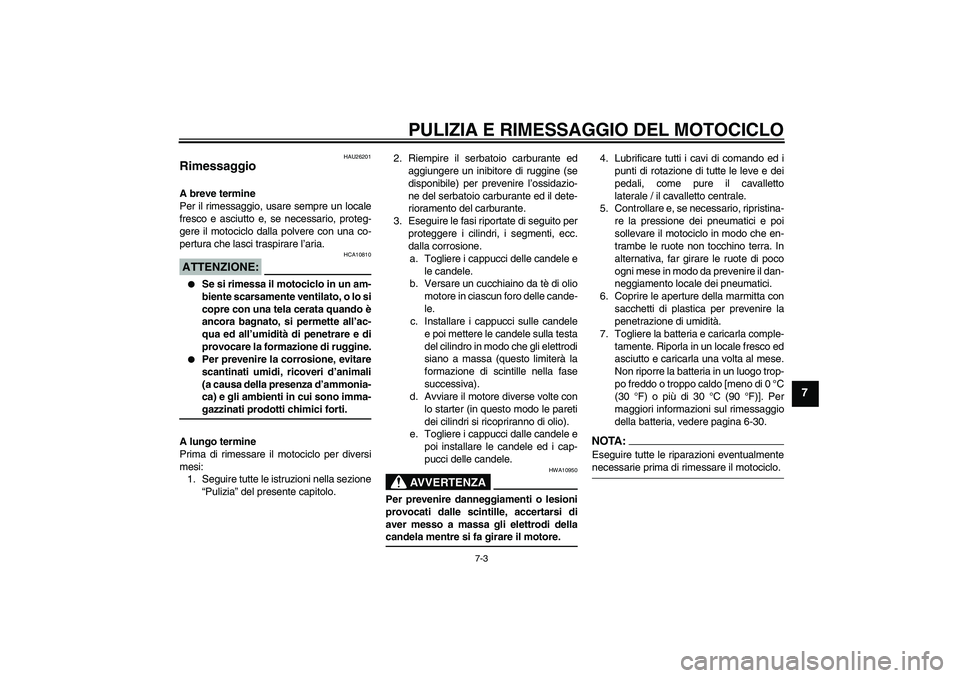

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
HAU26201
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.2. Riempire il serbatoio carburante ed
aggiungere un inibitore di ruggine (se
disponibile) per prevenire l’ossidazio-
ne del serbatoio carburante ed il dete-
rioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille nella fase
successiva).
d. Avviare il motore diverse volte con
lo starter (in questo modo le pareti
dei cilindri si ricopriranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto
laterale / il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-30.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
U4P5H0H0.book Page 3 Tuesday, December 13, 2005 11:23 AM
Page 82 of 90

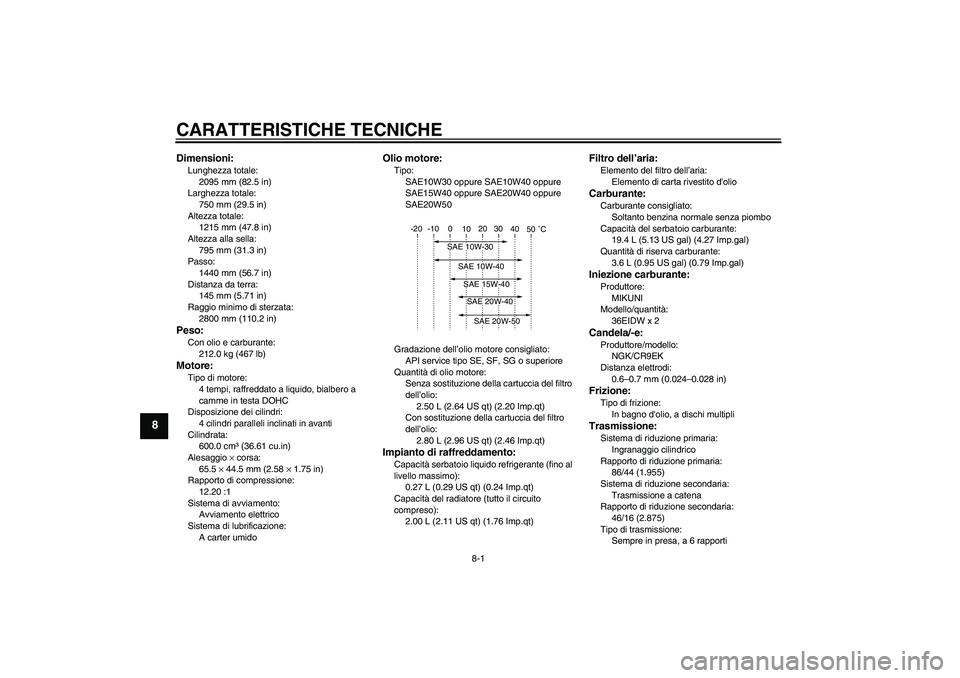

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2095 mm (82.5 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale:
1215 mm (47.8 in)
Altezza alla sella:
795 mm (31.3 in)
Passo:
1440 mm (56.7 in)
Distanza da terra:
145 mm (5.71 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Con olio e carburante:
212.0 kg (467 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
600.0 cm³ (36.61 cu.in)
Alesaggio × corsa:
65.5 × 44.5 mm (2.58 × 1.75 in)
Rapporto di compressione:
12.20 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantità di riserva carburante:
3.6 L (0.95 US gal) (0.79 Imp.gal)Iniezione carburante:Produttore:
MIKUNI
Modello/quantità:
36EIDW x 2Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
86/44 (1.955)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
46/16 (2.875)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U4P5H0H0.book Page 1 Tuesday, December 13, 2005 11:23 AM
Page 83 of 90
CARATTERISTICHE TECNICHE
8-2
8
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
37/13 (2.846)
2ª:
37/19 (1.947)
3ª:
28/18 (1.556)
4ª:
32/24 (1.333)
5ª:
25/21 (1.190)
6ª:
26/24 (1.083)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 grado
Avancorsa:
97.5 mm (3.84 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT020F GG
Produttore/modello:
DUNLOP/D252FPneumatico posteriore:Tipo:
Senza camera d'ariaMisura:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT020R GG
Produttore/modello:
DUNLOP/D252
Carico:Carico massimo:
185 kg (408 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Condizione di carico:
90–185 kg (198–408 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in legaDimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante (Monocross)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
U4P5H0H0.book Page 2 Tuesday, December 13, 2005 11:23 AM
Page 84 of 90

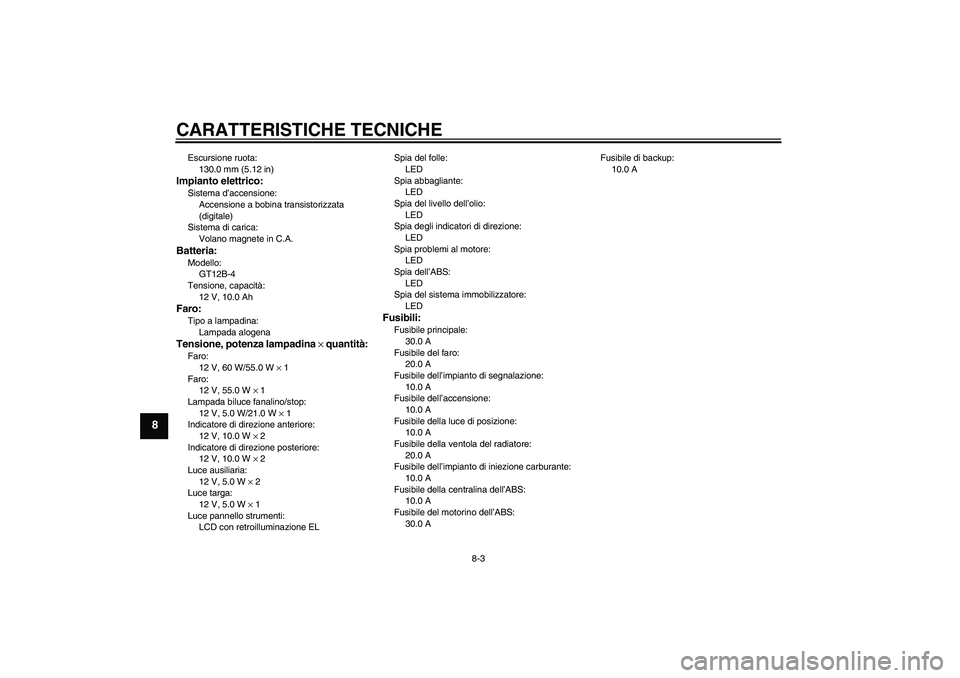

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 1
Faro:
12 V, 55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LCD con retroilluminazione ELSpia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 AFusibile di backup:
10.0 A
U4P5H0H0.book Page 3 Tuesday, December 13, 2005 11:23 AM
Page 85 of 90

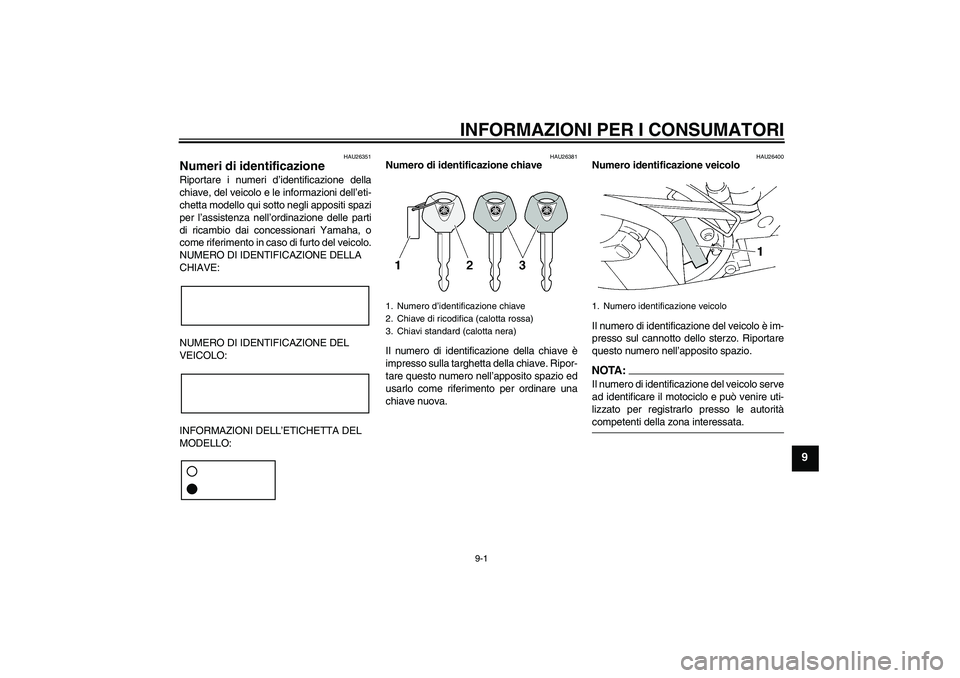

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U4P5H0H0.book Page 1 Tuesday, December 13, 2005 11:23 AM
Page 86 of 90

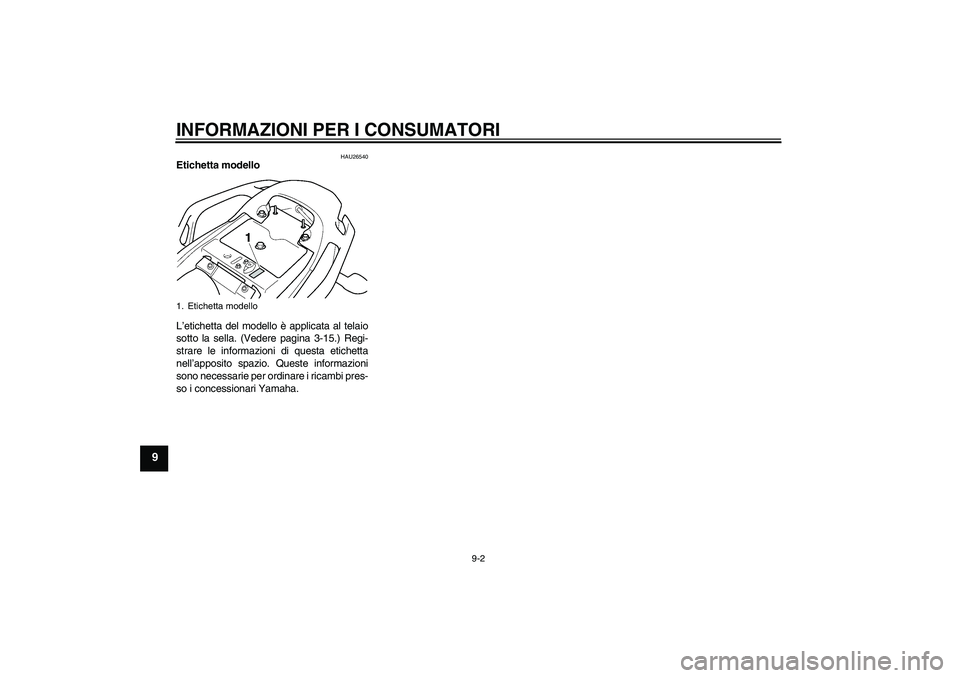

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26540
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-15.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modelloU4P5H0H0.book Page 2 Tuesday, December 13, 2005 11:23 AM
Page 87 of 90

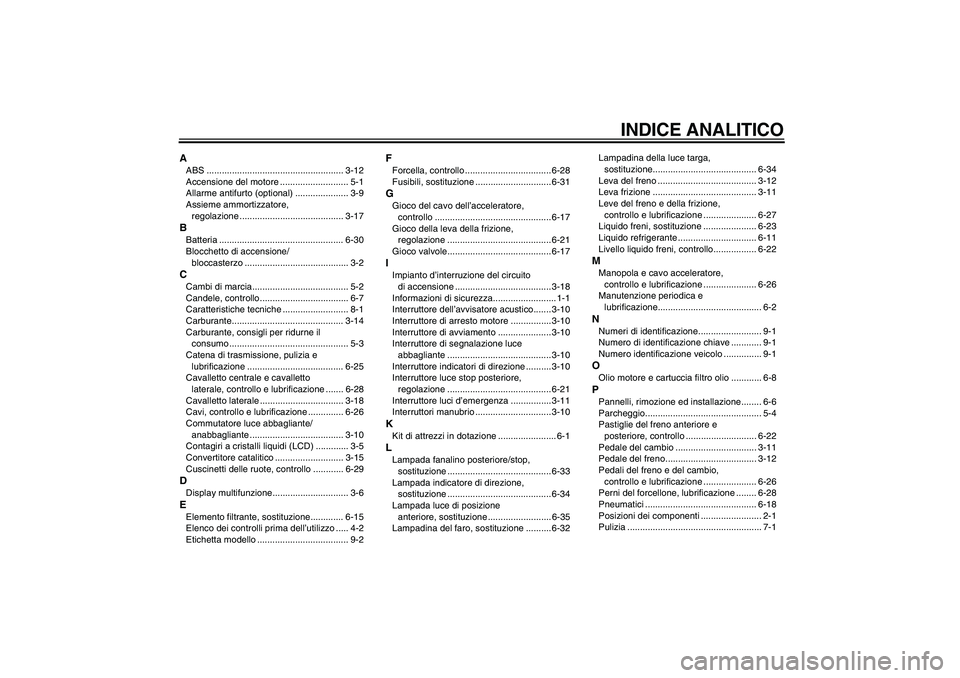

INDICE ANALITICO
AABS ...................................................... 3-12
Accensione del motore ........................... 5-1
Allarme antifurto (optional) ..................... 3-9
Assieme ammortizzatore,
regolazione ......................................... 3-17BBatteria ................................................. 6-30
Blocchetto di accensione/
bloccasterzo ......................................... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-14
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-25
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-28
Cavalletto laterale ................................. 3-18
Cavi, controllo e lubrificazione .............. 6-26
Commutatore luce abbagliante/
anabbagliante ..................................... 3-10
Contagiri a cristalli liquidi (LCD) ............. 3-5
Convertitore catalitico ........................... 3-15
Cuscinetti delle ruote, controllo ............ 6-29DDisplay multifunzione.............................. 3-6EElemento filtrante, sostituzione............. 6-15
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2
FForcella, controllo .................................. 6-28
Fusibili, sostituzione .............................. 6-31GGioco del cavo dell’acceleratore,
controllo .............................................. 6-17
Gioco della leva della frizione,
regolazione ......................................... 6-21
Gioco valvole......................................... 6-17IImpianto d’interruzione del circuito
di accensione ...................................... 3-18
Informazioni di sicurezza......................... 1-1
Interruttore dell’avvisatore acustico....... 3-10
Interruttore di arresto motore ................3-10
Interruttore di avviamento ..................... 3-10
Interruttore di segnalazione luce
abbagliante ......................................... 3-10
Interruttore indicatori di direzione .......... 3-10
Interruttore luce stop posteriore,
regolazione ......................................... 6-21
Interruttore luci d’emergenza ................ 3-11
Interruttori manubrio .............................. 3-10KKit di attrezzi in dotazione ....................... 6-1LLampada fanalino posteriore/stop,
sostituzione ......................................... 6-33
Lampada indicatore di direzione,
sostituzione ......................................... 6-34
Lampada luce di posizione
anteriore, sostituzione ......................... 6-35
Lampadina del faro, sostituzione .......... 6-32Lampadina della luce targa,
sostituzione......................................... 6-34
Leva del freno ....................................... 3-12
Leva frizione ......................................... 3-11
Leve del freno e della frizione,
controllo e lubrificazione ..................... 6-27
Liquido freni, sostituzione ..................... 6-23
Liquido refrigerante ............................... 6-11
Livello liquido freni, controllo................. 6-22
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-26
Manutenzione periodica e
lubrificazione......................................... 6-2NNumeri di identificazione......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ............ 6-8PPannelli, rimozione ed installazione........ 6-6
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-22
Pedale del cambio ................................ 3-11
Pedale del freno.................................... 3-12
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-26
Perni del forcellone, lubrificazione ........ 6-28
Pneumatici ............................................ 6-18
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1
U4P5H0H0.book Page 1 Tuesday, December 13, 2005 11:23 AM
Page 88 of 90

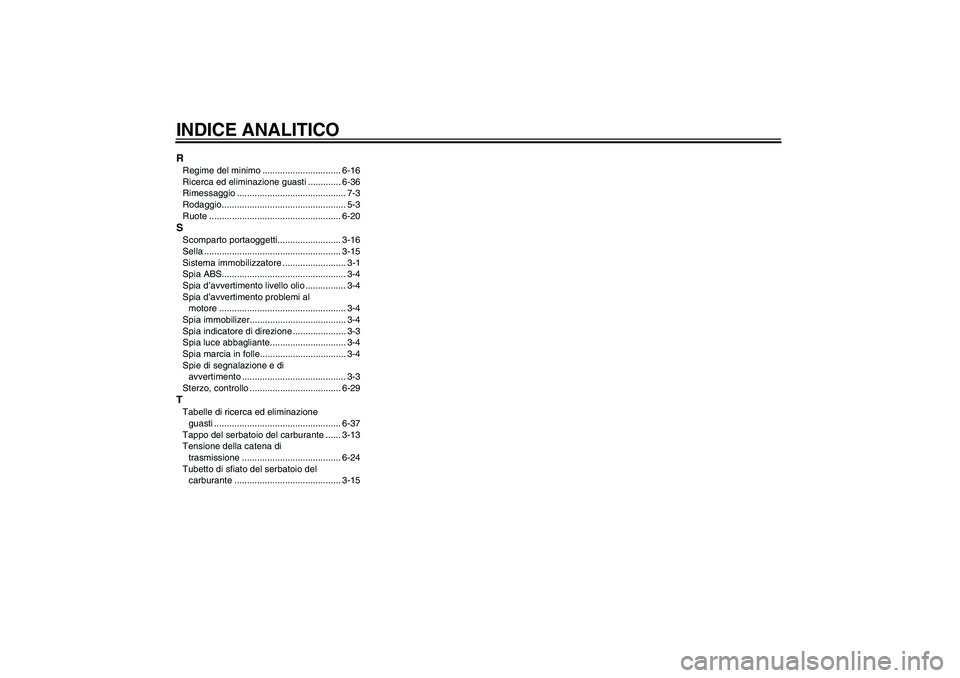

INDICE ANALITICORRegime del minimo ............................... 6-16
Ricerca ed eliminazione guasti ............. 6-36
Rimessaggio ........................................... 7-3
Rodaggio................................................. 5-3
Ruote .................................................... 6-20SScomparto portaoggetti......................... 3-16
Sella ...................................................... 3-15
Sistema immobilizzatore ......................... 3-1
Spia ABS................................................. 3-4
Spia d’avvertimento livello olio ................ 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-4
Spia immobilizer...................................... 3-4
Spia indicatore di direzione ..................... 3-3
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Sterzo, controllo .................................... 6-29TTabelle di ricerca ed eliminazione
guasti .................................................. 6-37
Tappo del serbatoio del carburante ...... 3-13
Tensione della catena di
trasmissione ....................................... 6-24
Tubetto di sfiato del serbatoio del
carburante .......................................... 3-15
U4P5H0H0.book Page 2 Tuesday, December 13, 2005 11:23 AM
Page 89 of 90
U4P5H0H0.book Page 3 Tuesday, December 13, 2005 11:23 AM
Page 90 of 90
STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.01-4.3×1 CR
(H)
