SICHERHEITSINFORMATIONEN
1-4
1
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Benzin und Abgase


BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
die Auspuffanlage tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.


Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod
führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.


Bevor Sie das Motorrad unbeaufsich-
tigt zurücklassen, immer den Motor
abstellen und den Zündschlüssel vom
Zündschloss abziehen. Beim Parken
des Motorrads Folgendes beachten:
Der Motor und die Auspuffanlage
könnten heiß sein, deshalb sollten
Sie das Motorrad an einer Stelle parken, an der Fußgänger oder Kin-
der diese heißen Stellen nicht zufäl-
lig berühren können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizers oder einer of-
fenen Flamme) parken, da es sonst
Feuer fangen könnte.


Wird das Motorrad auf einem anderen
Fahrzeug transportiert, stellen Sie si-
cher, dass es aufrecht stehen bleiben
wird. Sollte das Motorrad sich neigen,
kann Benzin aus dem Kraftstofftank
auslaufen.


Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.
U4P5G1G0.book Page 4 Tuesday, August 29, 2006 9:17 AM

FAHRZEUGBESCHREIBUNG
2-1
2
GAU10410

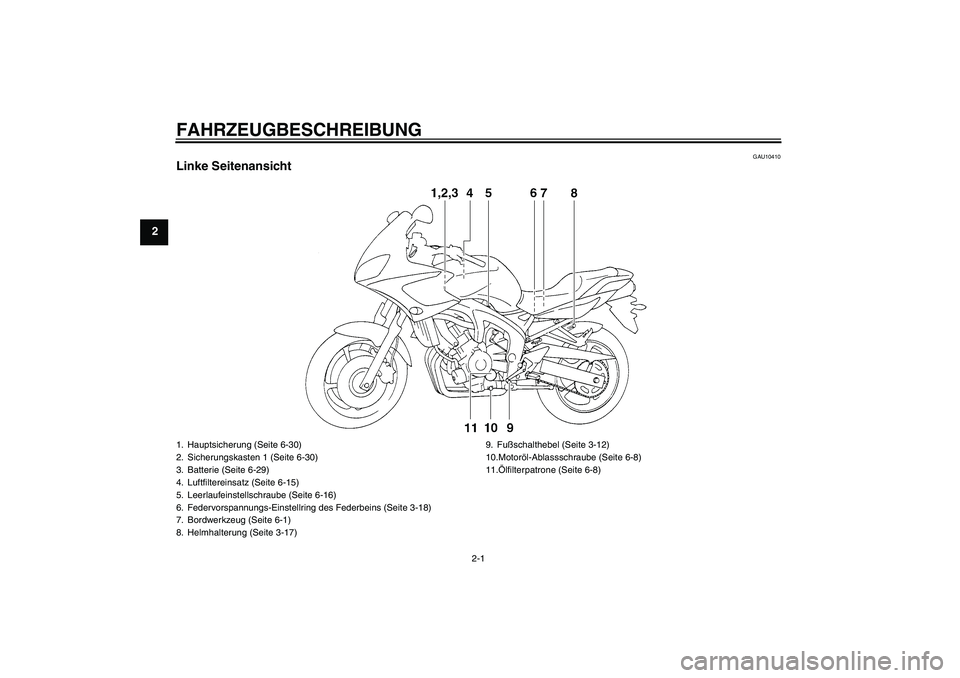

Linke Seitenansicht1. Hauptsicherung (Seite 6-30)
2. Sicherungskasten 1 (Seite 6-30)
3. Batterie (Seite 6-29)
4. Luftfiltereinsatz (Seite 6-15)
5. Leerlaufeinstellschraube (Seite 6-16)
6. Federvorspannungs-Einstellring des Federbeins (Seite 3-18)
7. Bordwerkzeug (Seite 6-1)
8. Helmhalterung (Seite 3-17)9. Fußschalthebel (Seite 3-12)
10.Motoröl-Ablassschraube (Seite 6-8)
11.Ölfilterpatrone (Seite 6-8)U4P5G1G0.book Page 1 Tuesday, August 29, 2006 9:17 AM

FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420

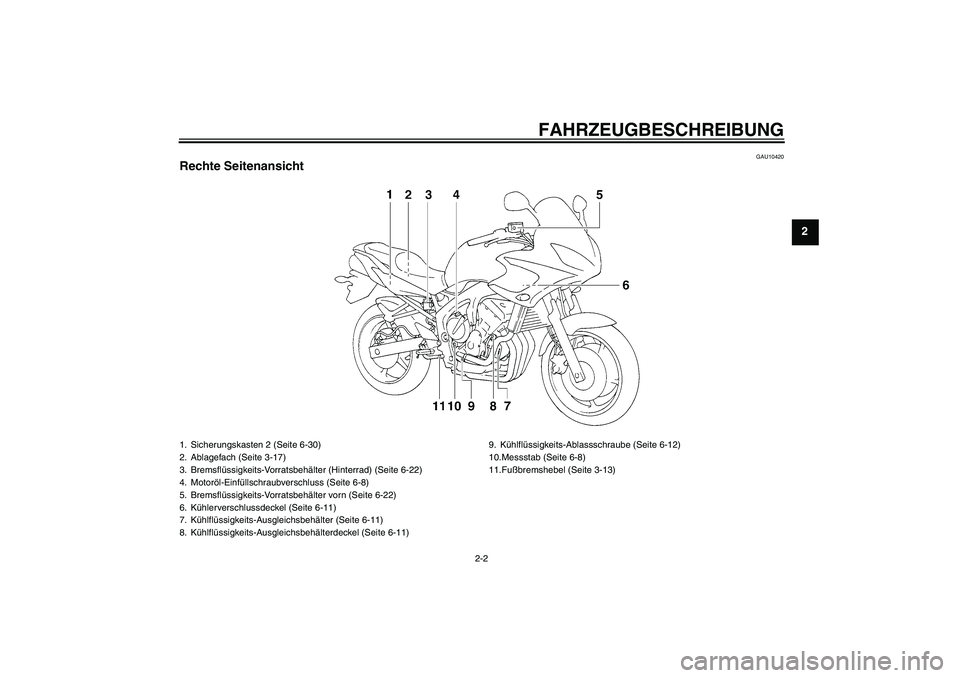

Rechte Seitenansicht1. Sicherungskasten 2 (Seite 6-30)
2. Ablagefach (Seite 3-17)
3. Bremsflüssigkeits-Vorratsbehälter (Hinterrad) (Seite 6-22)
4. Motoröl-Einfüllschraubverschluss (Seite 6-8)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-22)
6. Kühlerverschlussdeckel (Seite 6-11)
7. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-11)
8. Kühlflüssigkeits-Ausgleichsbehälterdeckel (Seite 6-11)9. Kühlflüssigkeits-Ablassschraube (Seite 6-12)
10.Messstab (Seite 6-8)
11.Fußbremshebel (Seite 3-13)
U4P5G1G0.book Page 2 Tuesday, August 29, 2006 9:17 AM

FAHRZEUGBESCHREIBUNG
2-3
2
GAU10430

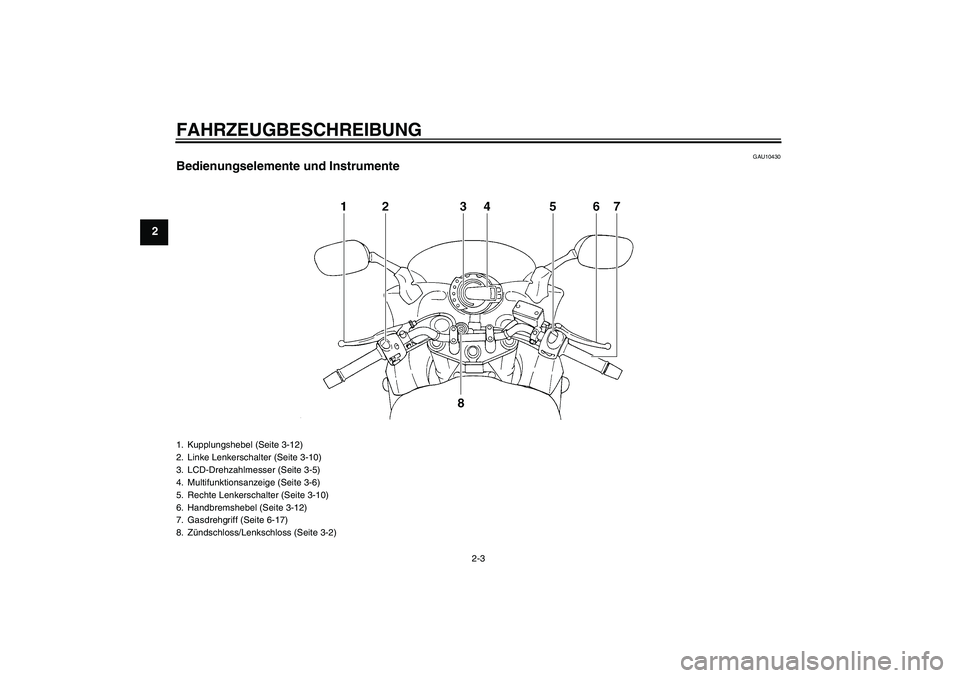

Bedienungselemente und Instrumente1. Kupplungshebel (Seite 3-12)
2. Linke Lenkerschalter (Seite 3-10)
3. LCD-Drehzahlmesser (Seite 3-5)
4. Multifunktionsanzeige (Seite 3-6)
5. Rechte Lenkerschalter (Seite 3-10)
6. Handbremshebel (Seite 3-12)
7. Gasdrehgriff (Seite 6-17)
8. Zündschloss/Lenkschloss (Seite 3-2)U4P5G1G0.book Page 3 Tuesday, August 29, 2006 9:17 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10972

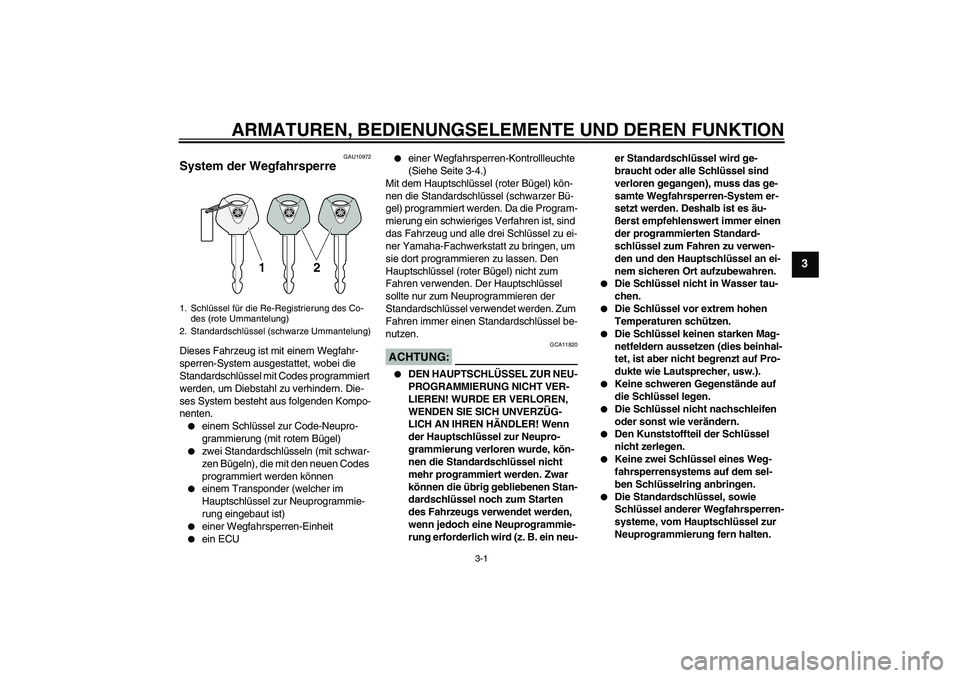

System der Wegfahrsperre Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.

einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)


zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können


einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)


einer Wegfahrsperren-Einheit


ein ECU


einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-4.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die Program-
mierung ein schwieriges Verfahren ist, sind
das Fahrzeug und alle drei Schlüssel zu ei-
ner Yamaha-Fachwerkstatt zu bringen, um
sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG:
GCA11820


DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden,
wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-er Standardschlüssel wird ge-
braucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es äu-
ßerst empfehlenswert immer einen
der programmierten Standard-
schlüssel zum Fahren zu verwen-
den und den Hauptschlüssel an ei-
nem sicheren Ort aufzubewahren.


Die Schlüssel nicht in Wasser tau-
chen.


Die Schlüssel vor extrem hohen
Temperaturen schützen.


Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf Pro-
dukte wie Lautsprecher, usw.).


Keine schweren Gegenstände auf
die Schlüssel legen.


Die Schlüssel nicht nachschleifen
oder sonst wie verändern.


Den Kunststoffteil der Schlüssel
nicht zerlegen.


Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.


Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.
1. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
U4P5G1G0.book Page 1 Tuesday, August 29, 2006 9:17 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3


Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-ursachen können.
GAU10471

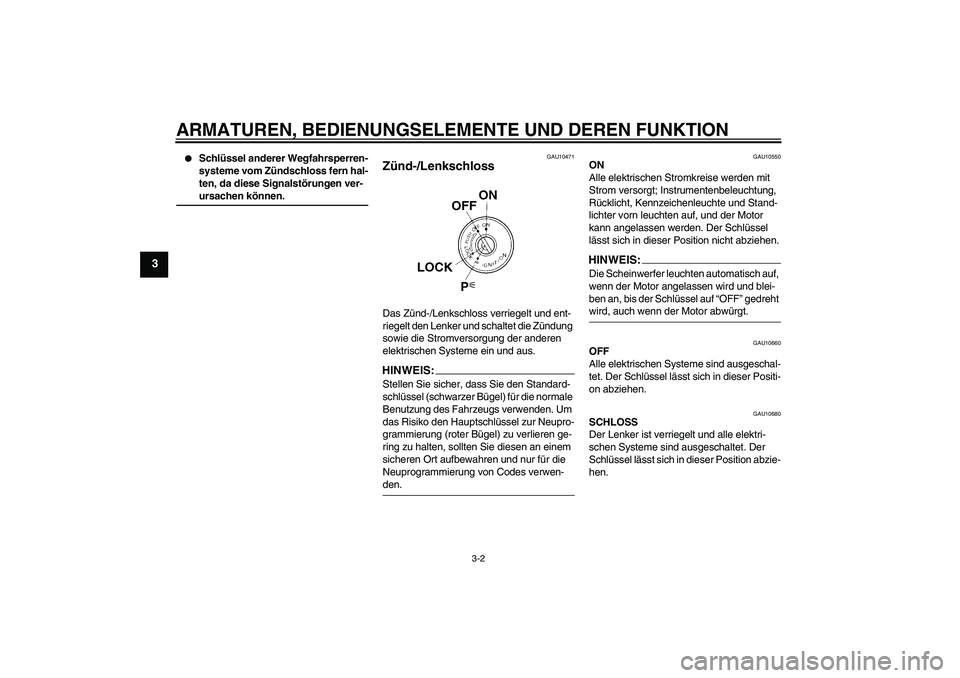

Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.HINWEIS:Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU10550
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEIS:Die Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht wird, auch wenn der Motor abwürgt.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
GAU10680
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
U4P5G1G0.book Page 2 Tuesday, August 29, 2006 9:17 AM

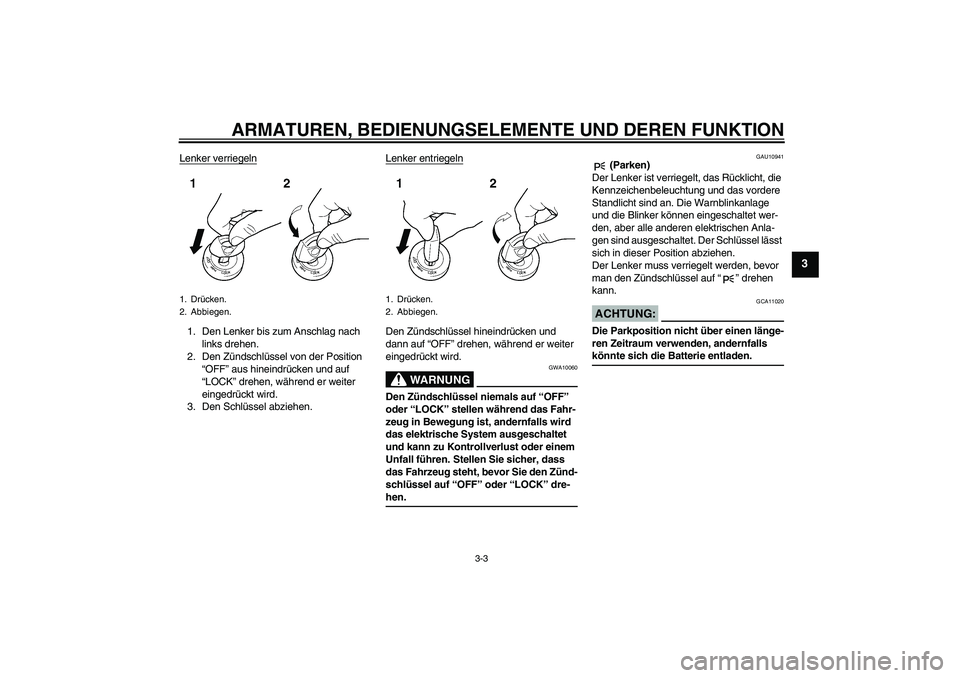

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel hineindrücken und
dann auf “OFF” drehen, während er weiter
eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “” drehen
kann.
ACHTUNG:
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
U4P5G1G0.book Page 3 Tuesday, August 29, 2006 9:17 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU11003

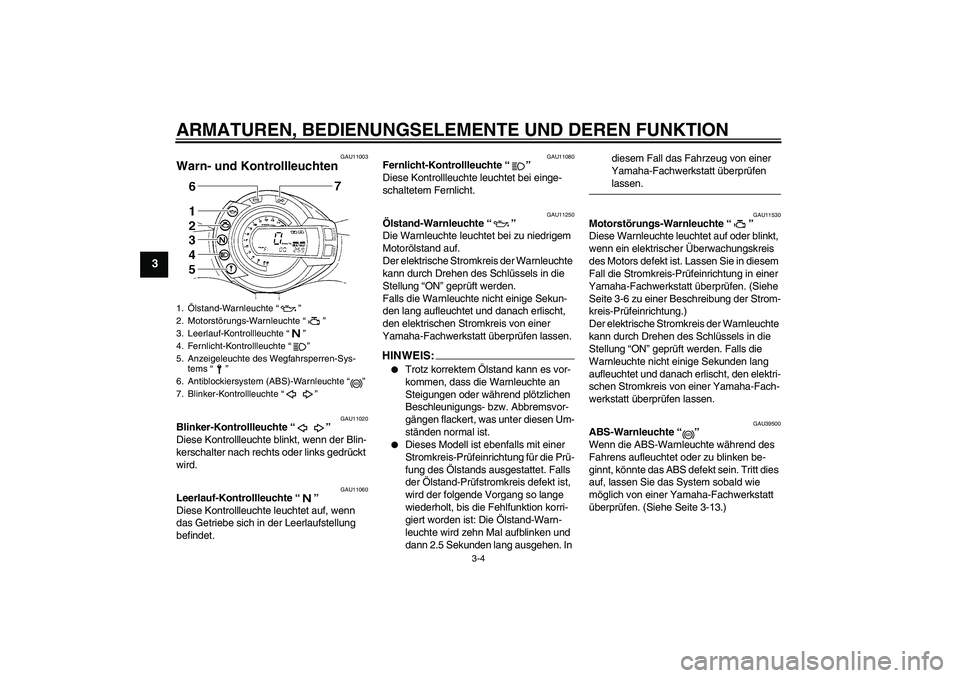

Warn- und Kontrollleuchten
GAU11020
Blinker-Kontrollleuchte “”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11060
Leerlauf-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11250
Ölstand-Warnleuchte “”
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEIS:

Trotz korrektem Ölstand kann es vor-
kommen, dass die Warnleuchte an
Steigungen oder während plötzlichen
Beschleunigungs- bzw. Abbremsvor-
gängen flackert, was unter diesen Um-
ständen normal ist.


Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für die Prü-
fung des Ölstands ausgestattet. Falls
der Ölstand-Prüfstromkreis defekt ist,
wird der folgende Vorgang so lange
wiederholt, bis die Fehlfunktion korri-
giert worden ist: Die Ölstand-Warn-
leuchte wird zehn Mal aufblinken und
dann 2.5 Sekunden lang ausgehen. In diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
GAU11530
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-6 zu einer Beschreibung der Strom-
kreis-Prüfeinrichtung.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU39500
ABS-Warnleuchte “”
Wenn die ABS-Warnleuchte während des
Fahrens aufleuchtet oder zu blinken be-
ginnt, könnte das ABS defekt sein. Tritt dies
auf, lassen Sie das System sobald wie
möglich von einer Yamaha-Fachwerkstatt
überprüfen. (Siehe Seite 3-13.)
1.Ölstand-Warnleuchte “”
2. Motorstörungs-Warnleuchte “”
3. Leerlauf-Kontrollleuchte “”
4. Fernlicht-Kontrollleuchte “”
5. Anzeigeleuchte des Wegfahrsperren-Sys-
tems “”
6. Antiblockiersystem (ABS)-Warnleuchte “”
7. Blinker-Kontrollleuchte “”
ABS
ABS
U4P5G1G0.book Page 4 Tuesday, August 29, 2006 9:17 AM

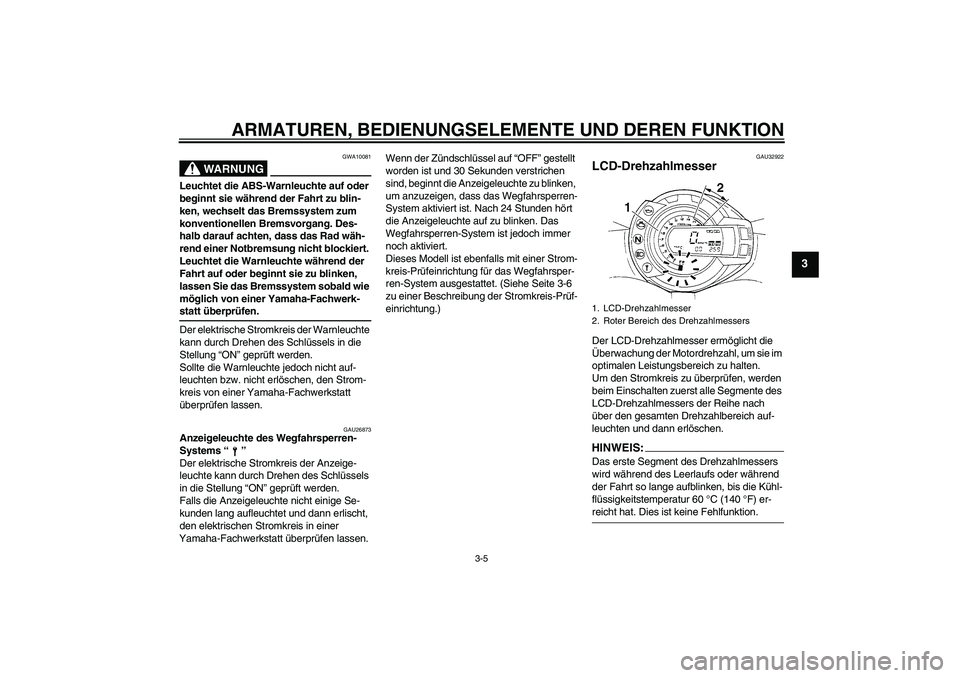

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
WARNUNG
GWA10081
Leuchtet die ABS-Warnleuchte auf oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
Leuchtet die Warnleuchte während der
Fahrt auf oder beginnt sie zu blinken,
lassen Sie das Bremssystem sobald wie
möglich von einer Yamaha-Fachwerk-statt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Sollte die Warnleuchte jedoch nicht auf-
leuchten bzw. nicht erlöschen, den Strom-
kreis von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU26873
Anzeigeleuchte des Wegfahrsperren-
Systems “”
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-6
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
GAU32922
LCD-Drehzahlmesser Der LCD-Drehzahlmesser ermöglicht die
Überwachung der Motordrehzahl, um sie im
optimalen Leistungsbereich zu halten.
Um den Stromkreis zu überprüfen, werden
beim Einschalten zuerst alle Segmente des
LCD-Drehzahlmessers der Reihe nach
über den gesamten Drehzahlbereich auf-
leuchten und dann erlöschen.HINWEIS:Das erste Segment des Drehzahlmessers
wird während des Leerlaufs oder während
der Fahrt so lange aufblinken, bis die Kühl-
flüssigkeitstemperatur 60 °C (140 °F) er-reicht hat. Dies ist keine Fehlfunktion.1. LCD-Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
U4P5G1G0.book Page 5 Tuesday, August 29, 2006 9:17 AM

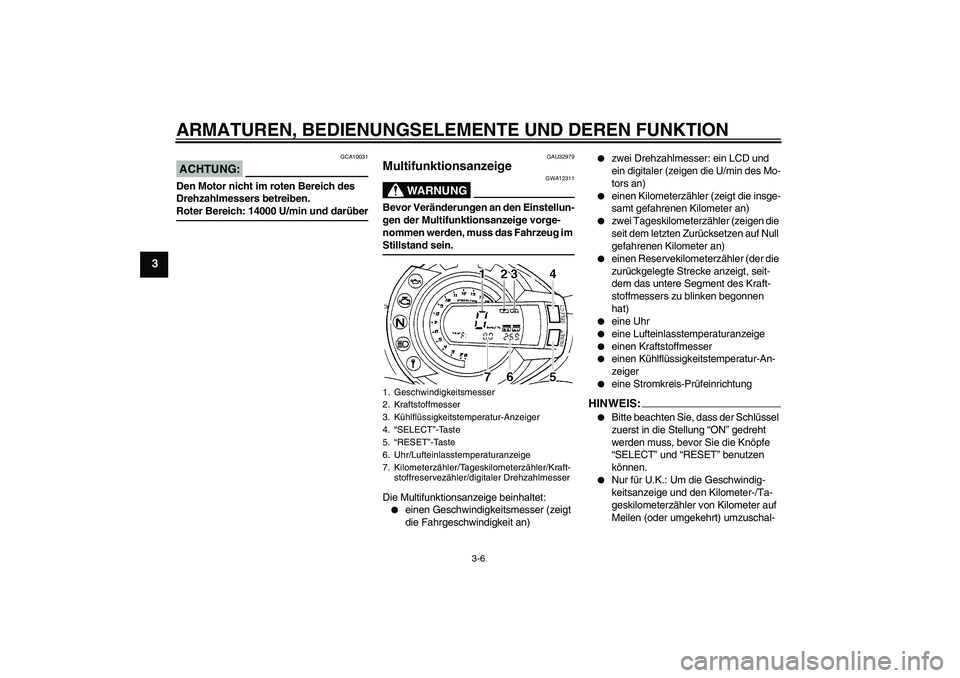

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 14000 U/min und darüber
GAU32979
Multifunktionsanzeige
WARNUNG
GWA12311
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im Stillstand sein.
Die Multifunktionsanzeige beinhaltet:

einen Geschwindigkeitsmesser (zeigt
die Fahrgeschwindigkeit an)


zwei Drehzahlmesser: ein LCD und
ein digitaler (zeigen die U/min des Mo-
tors an)


einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das untere Segment des Kraft-
stoffmessers zu blinken begonnen
hat)


eine Uhr


eine Lufteinlasstemperaturanzeige


einen Kraftstoffmesser


einen Kühlflüssigkeitstemperatur-An-
zeiger


eine Stromkreis-Prüfeinrichtung
HINWEIS:

Bitte beachten Sie, dass der Schlüssel
zuerst in die Stellung “ON” gedreht
werden muss, bevor Sie die Knöpfe
“SELECT” und “RESET” benutzen
können.


Nur für U.K.: Um die Geschwindig-
keitsanzeige und den Kilometer-/Ta-
geskilometerzähler von Kilometer auf
Meilen (oder umgekehrt) umzuschal-
1. Geschwindigkeitsmesser
2. Kraftstoffmesser
3. Kühlflüssigkeitstemperatur-Anzeiger
4.“SELECT”-Taste
5.“RESET”-Taste
6. Uhr/Lufteinlasstemperaturanzeige
7. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreservezähler/digitaler Drehzahlmesser
U4P5G1G0.book Page 6 Tuesday, August 29, 2006 9:17 AM
