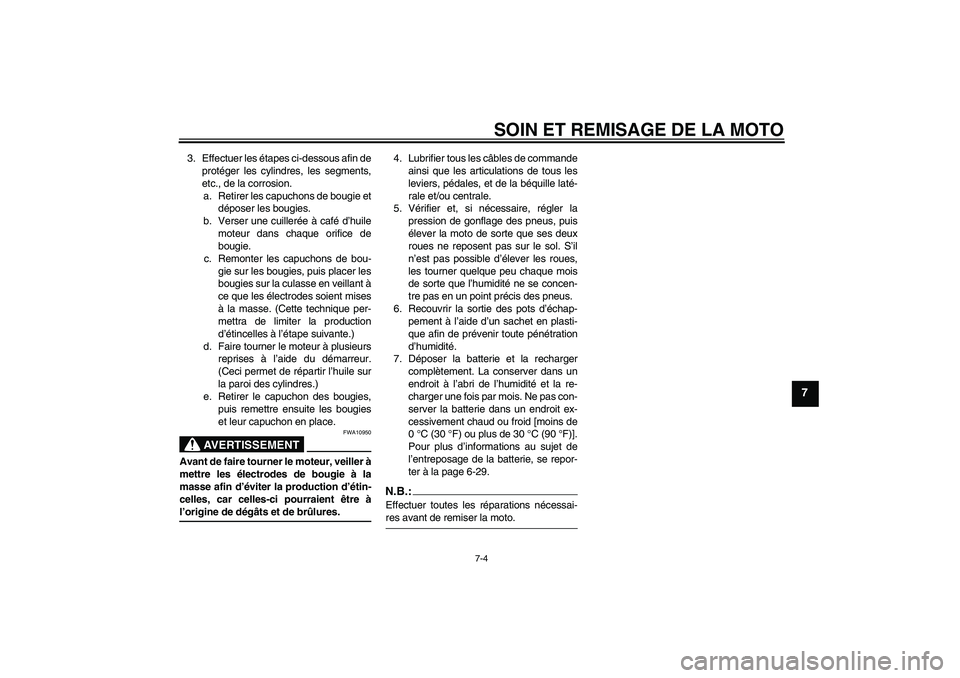

SOIN ET REMISAGE DE LA MOTO
7-4
7
3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-29.
N.B.:Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U4P5F1F0.book Page 4 Tuesday, August 29, 2006 9:14 AM

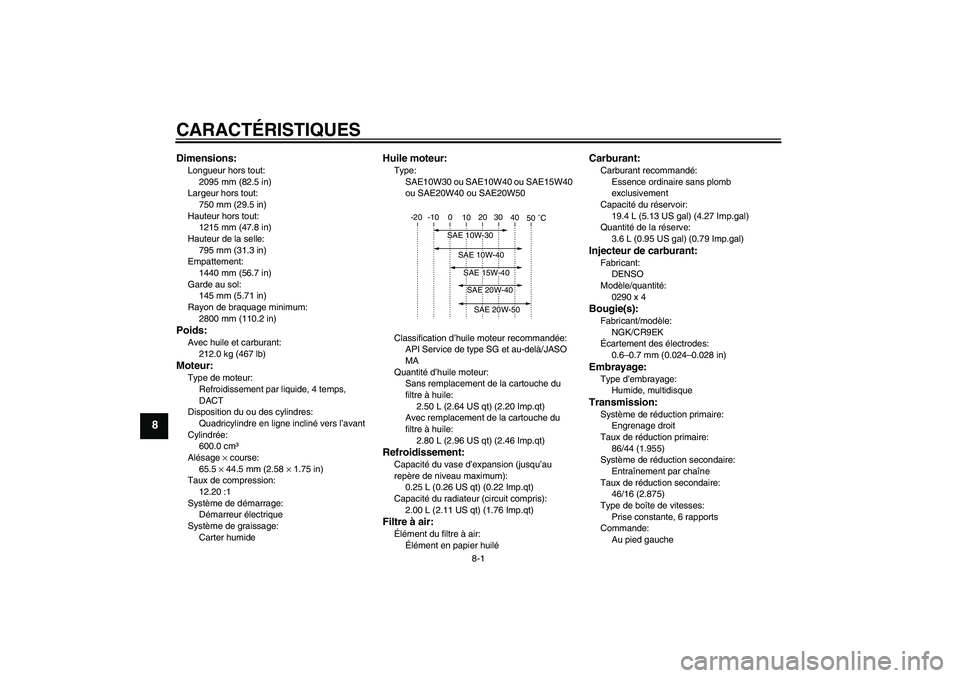

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2095 mm (82.5 in)
Largeur hors tout:
750 mm (29.5 in)
Hauteur hors tout:
1215 mm (47.8 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1440 mm (56.7 in)
Garde au sol:
145 mm (5.71 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Avec huile et carburant:
212.0 kg (467 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
600.0 cm³
Alésage × course:
65.5 × 44.5 mm (2.58 × 1.75 in)
Taux de compression:
12.20 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
2.80 L (2.96 US qt) (2.46 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.00 L (2.11 US qt) (1.76 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huilé
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantité de la réserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)Injecteur de carburant:Fabricant:
DENSO
Modèle/quantité:
0290 x 4Bougie(s):Fabricant/modèle:
NGK/CR9EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
86/44 (1.955)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
46/16 (2.875)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
-20 -10 0
10 20 30
40
50 ËšC
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U4P5F1F0.book Page 1 Tuesday, August 29, 2006 9:14 AM

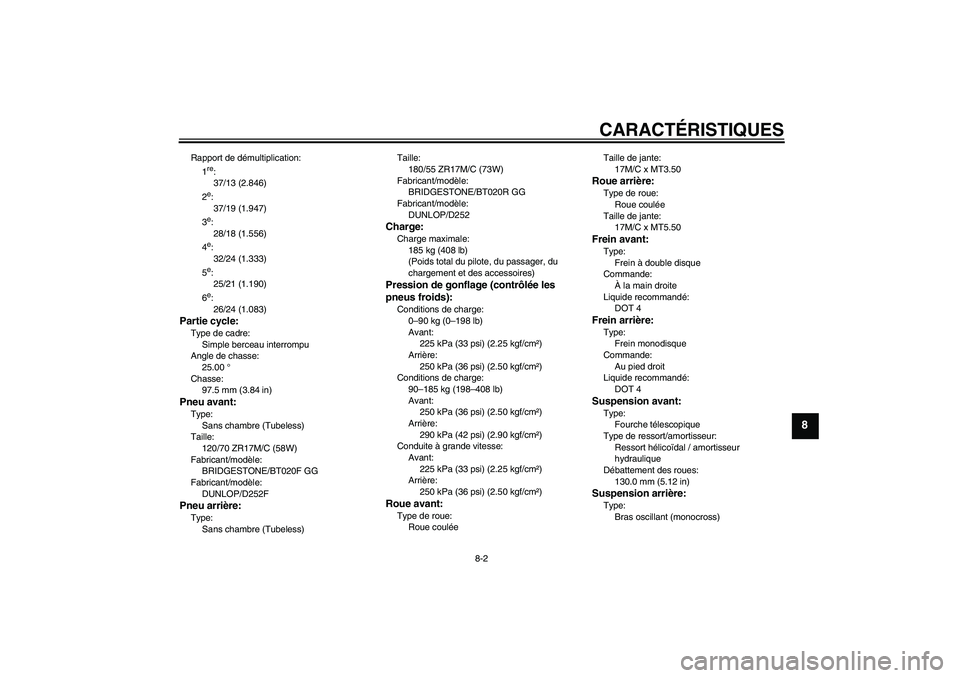

CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.00 °
Chasse:
97.5 mm (3.84 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT020F GG
Fabricant/modèle:
DUNLOP/D252FPneu arrière:Type:
Sans chambre (Tubeless)Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
BRIDGESTONE/BT020R GG
Fabricant/modèle:
DUNLOP/D252
Charge:Charge maximale:
185 kg (408 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–185 kg (198–408 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)Roue avant:Type de roue:
Roue couléeTaille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant (monocross)
U4P5F1F0.book Page 2 Tuesday, August 29, 2006 9:14 AM

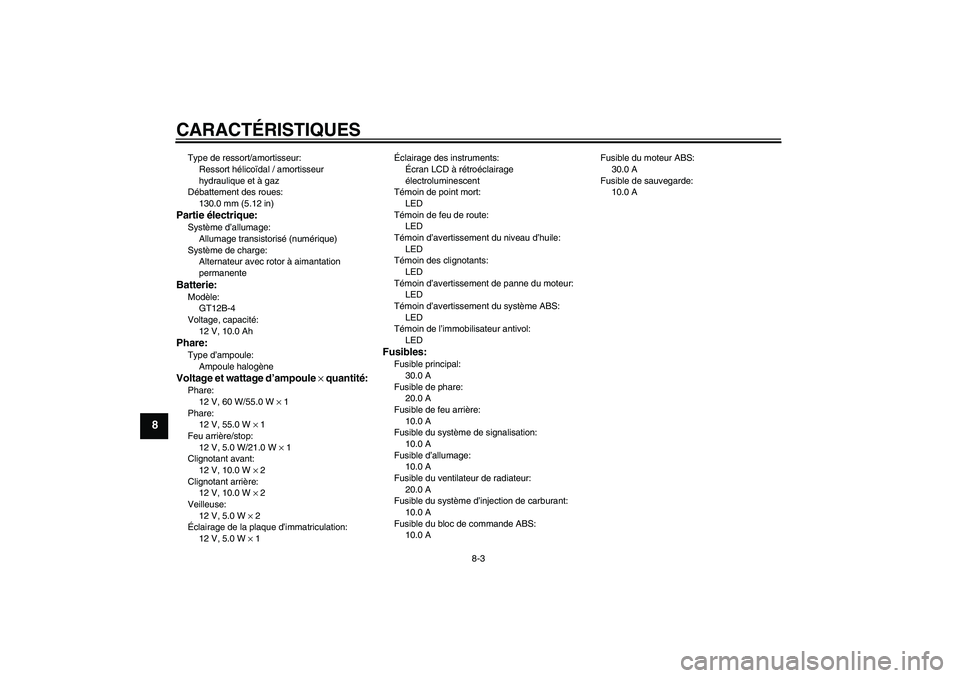

CARACTÉRISTIQUES
8-3
8
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
130.0 mm (5.12 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Phare:
12 V, 55.0 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1Éclairage des instruments:
Écran LCD à rétroéclairage
électroluminescent
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible de feu arrière:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible du bloc de commande ABS:
10.0 AFusible du moteur ABS:
30.0 A
Fusible de sauvegarde:
10.0 A
U4P5F1F0.book Page 3 Tuesday, August 29, 2006 9:14 AM

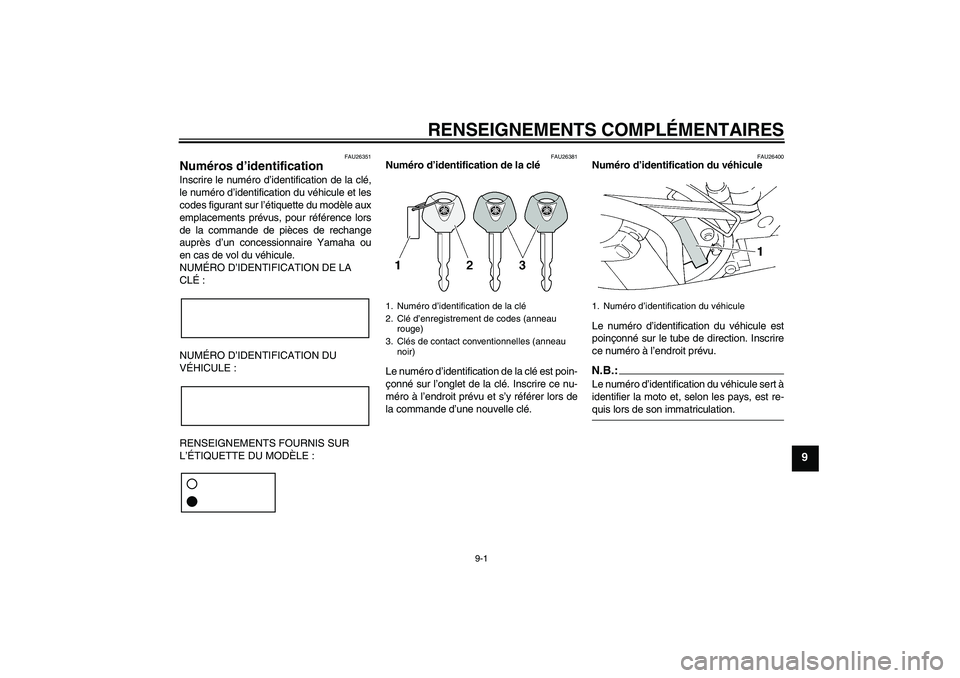

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U4P5F1F0.book Page 1 Tuesday, August 29, 2006 9:14 AM

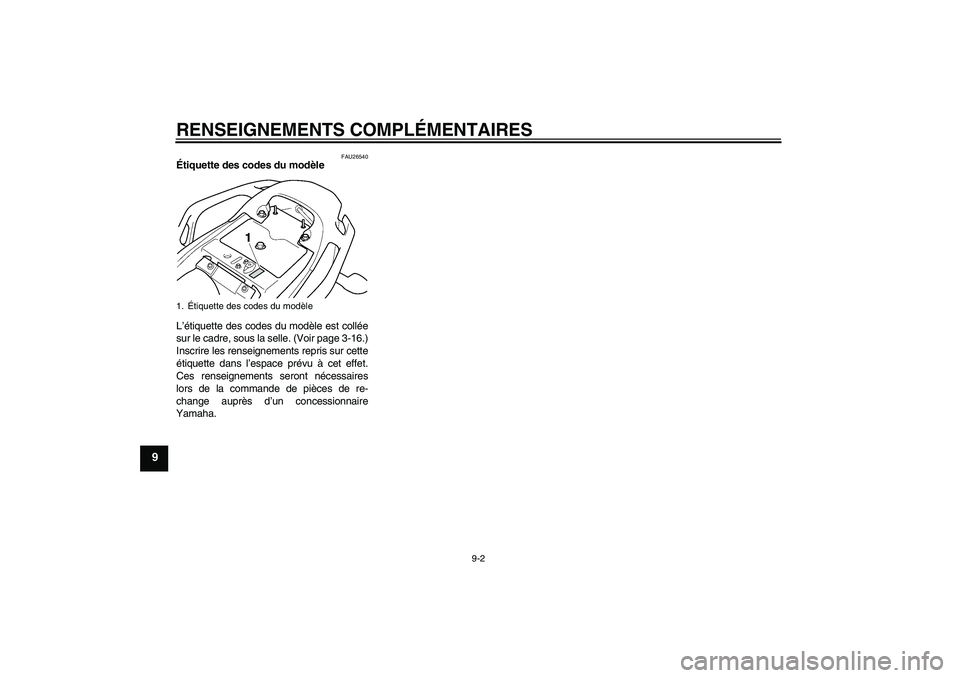

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26540
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-16.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèleU4P5F1F0.book Page 2 Tuesday, August 29, 2006 9:14 AM

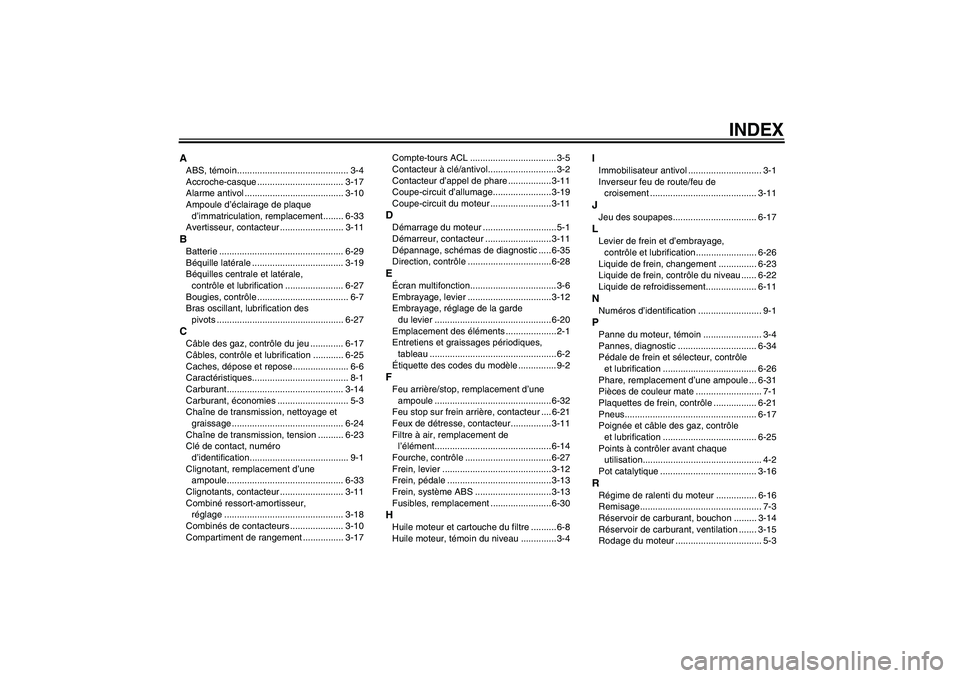

INDEX
AABS, témoin............................................ 3-4
Accroche-casque .................................. 3-17
Alarme antivol ....................................... 3-10
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-33
Avertisseur, contacteur ......................... 3-11BBatterie ................................................. 6-29
Béquille latérale .................................... 3-19
Béquilles centrale et latérale,
contrôle et lubrification ....................... 6-27
Bougies, contrôle .................................... 6-7
Bras oscillant, lubrification des
pivots .................................................. 6-27CCâble des gaz, contrôle du jeu ............. 6-17
Câbles, contrôle et lubrification ............ 6-25
Caches, dépose et repose...................... 6-6
Caractéristiques...................................... 8-1
Carburant.............................................. 3-14
Carburant, économies ............................ 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-24
Chaîne de transmission, tension .......... 6-23
Clé de contact, numéro
d’identification....................................... 9-1
Clignotant, remplacement d’une
ampoule.............................................. 6-33
Clignotants, contacteur ......................... 3-11
Combiné ressort-amortisseur,
réglage ............................................... 3-18
Combinés de contacteurs ..................... 3-10
Compartiment de rangement ................ 3-17Compte-tours ACL .................................. 3-5
Contacteur à clé/antivol........................... 3-2
Contacteur d’appel de phare ................. 3-11
Coupe-circuit d’allumage....................... 3-19
Coupe-circuit du moteur ........................ 3-11
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-11
Dépannage, schémas de diagnostic ..... 6-35
Direction, contrôle .................................6-28EÉcran multifonction.................................. 3-6
Embrayage, levier ................................. 3-12
Embrayage, réglage de la garde
du levier .............................................. 6-20
Emplacement des éléments .................... 2-1
Entretiens et graissages périodiques,
tableau ..................................................6-2
Étiquette des codes du modèle ............... 9-2FFeu arrière/stop, remplacement d’une
ampoule .............................................. 6-32
Feu stop sur frein arrière, contacteur .... 6-21
Feux de détresse, contacteur................3-11
Filtre à air, remplacement de
l’élément.............................................. 6-14
Fourche, contrôle .................................. 6-27
Frein, levier ........................................... 3-12
Frein, pédale ......................................... 3-13
Frein, système ABS .............................. 3-13
Fusibles, remplacement ........................ 6-30HHuile moteur et cartouche du filtre .......... 6-8
Huile moteur, témoin du niveau ..............3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-11JJeu des soupapes................................. 6-17LLevier de frein et d’embrayage,
contrôle et lubrification........................ 6-26
Liquide de frein, changement ............... 6-23
Liquide de frein, contrôle du niveau ...... 6-22
Liquide de refroidissement.................... 6-11NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-34
Pédale de frein et sélecteur, contrôle
et lubrification ..................................... 6-26
Phare, remplacement d’une ampoule ... 6-31
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................. 6-21
Pneus.................................................... 6-17
Poignée et câble des gaz, contrôle
et lubrification ..................................... 6-25
Points à contrôler avant chaque
utilisation............................................... 4-2
Pot catalytique ...................................... 3-16RRégime de ralenti du moteur ................ 6-16
Remisage................................................ 7-3
Réservoir de carburant, bouchon ......... 3-14
Réservoir de carburant, ventilation ....... 3-15
Rodage du moteur .................................. 5-3
U4P5F1F0.book Page 1 Tuesday, August 29, 2006 9:14 AM

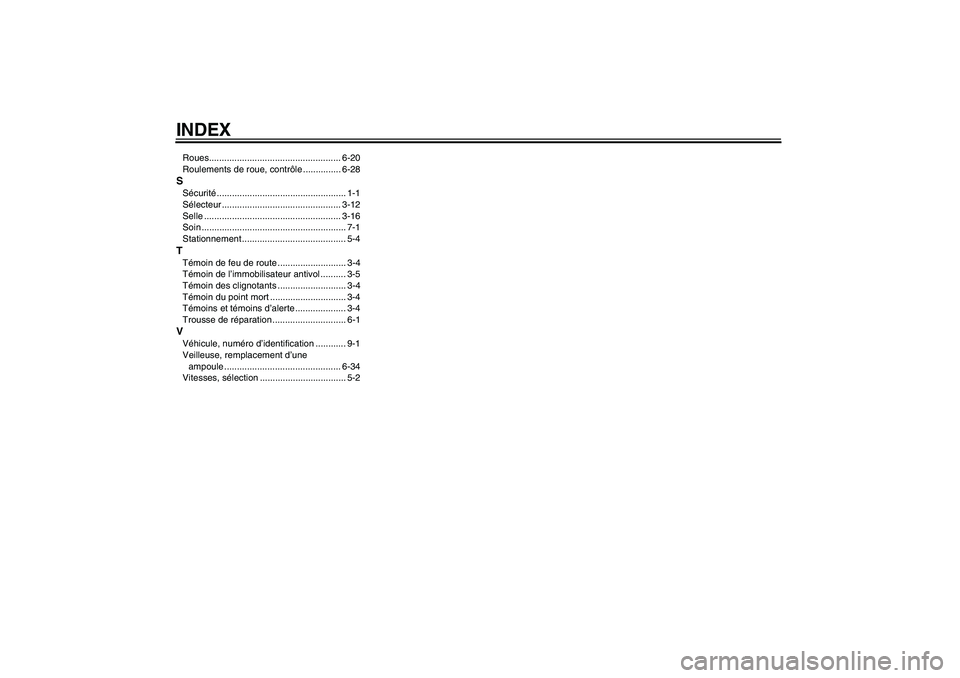

INDEXRoues.................................................... 6-20
Roulements de roue, contrôle ............... 6-28SSécurité................................................... 1-1
Sélecteur ............................................... 3-12
Selle ...................................................... 3-16
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-4
Témoin de l’immobilisateur antivol .......... 3-5
Témoin des clignotants ........................... 3-4
Témoin du point mort .............................. 3-4
Témoins et témoins d’alerte .................... 3-4
Trousse de réparation ............................. 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule .............................................. 6-34
Vitesses, sélection .................................. 5-2
U4P5F1F0.book Page 2 Tuesday, August 29, 2006 9:14 AM

U4P5F1F0.book Page 3 Tuesday, August 29, 2006 9:14 AM

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.09-0.8×1 CR
(F)
