ABS YAMAHA FZ6 S 2007 Notices Demploi (in French)

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ...........3-4
Compte-tours à affichage ACL .......3-5
Écran multifonction .........................3-6
Alarme antivol (en option) .............3-10
Combinés de contacteurs .............3-10
Levier d’embrayage ......................3-12
Sélecteur ......................................3-12
Levier de frein ...............................3-12
Pédale de frein .............................3-13
Système d’antiblocage des roues
(ABS) .........................................3-13
Bouchon de réservoir de
carburant ...................................3-14
Carburant ......................................3-14
Durite de mise à l’air de réservoir
de carburant ..............................3-15
Pot catalytique ..............................3-16
Selle ..............................................3-16
Accroche-casque ..........................3-17
Compartiment de rangement ........3-17Réglage du combiné
ressort-amortisseur ................... 3-18
Béquille latérale ............................ 3-19
Coupe-circuit d’allumage .............. 3-19
CONTRÔLES AVANT
UTILISATION..................................... 4-1
Points à contrôler avant chaque
utilisation ..................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1
Passage des vitesses .................... 5-2
Comment réduire sa consommation
de carburant ................................ 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS................. 6-1
Trousse de réparation .................... 6-1
Tableau des entretiens et
graissages périodiques ............... 6-2
Dépose et repose des caches ........ 6-6
Contrôle des bougies ..................... 6-7
Huile moteur et cartouche du filtre à
huile ............................................ 6-8
Liquide de refroidissement ........... 6-11Remplacement de l’élément du
filtre à air ................................... 6-14
Réglage du régime de ralenti du
moteur ...................................... 6-16
Contrôle du jeu de câble des
gaz ............................................ 6-17
Jeu des soupapes ........................ 6-17
Pneus ........................................... 6-17
Roues coulées ............................. 6-20
Réglage de la garde du levier
d’embrayage ............................. 6-20
Contacteur de feu stop sur frein
arrière ....................................... 6-21
Contrôle des plaquettes de frein
avant et arrière ......................... 6-21
Contrôle du niveau du liquide
de frein ..................................... 6-22
Changement du liquide de frein ... 6-23
Tension de la chaîne de
transmission ............................. 6-23
Nettoyage et graissage de la
chaîne de transmission ............ 6-24
Contrôle et lubrification des
câbles ....................................... 6-25
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-25
Contrôle et lubrification de la
pédale de frein et du
sélecteur ................................... 6-26
Contrôle et lubrification des leviers
de frein et d’embrayage ............ 6-26U4P5F1F0.book Page 1 Tuesday, August 29, 2006 9:14 AM

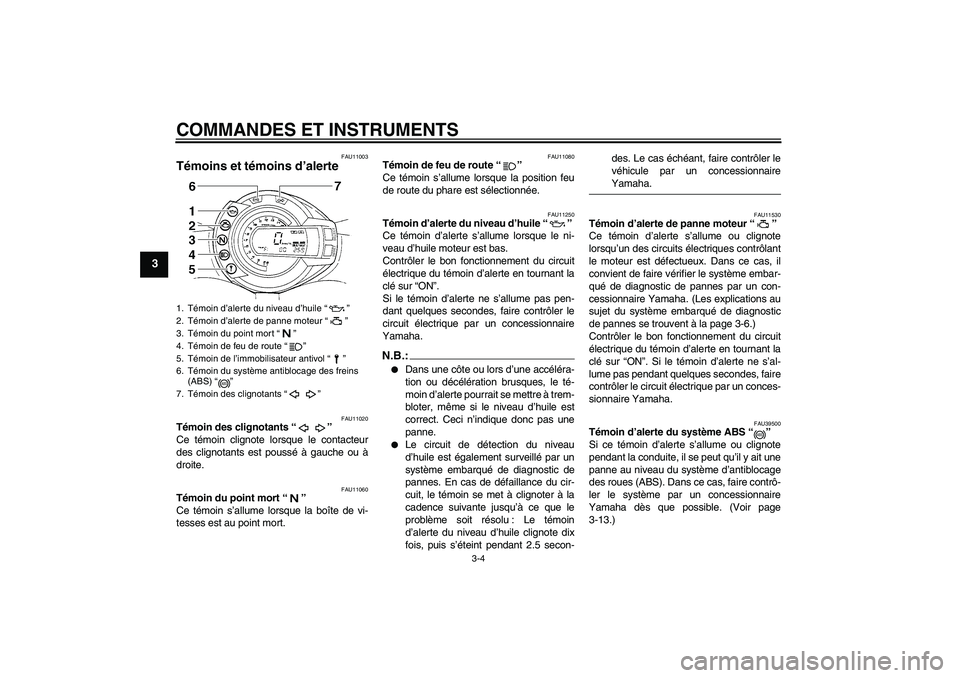

COMMANDES ET INSTRUMENTS
3-4
3
FAU11003
Témoins et témoins d’alerte
FAU11020
Témoin des clignotants “”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11060
Témoin du point mort “”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11250
Témoin d’alerte du niveau d’huile “”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.N.B.:

Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à trem-
bloter, même si le niveau d’huile est
correct. Ceci n’indique donc pas une
panne.


Le circuit de détection du niveau
d’huile est également surveillé par un
système embarqué de diagnostic de
pannes. En cas de défaillance du cir-
cuit, le témoin se met à clignoter à la
cadence suivante jusqu’à ce que le
problème soit résolu : Le témoin
d’alerte du niveau d’huile clignote dix
fois, puis s’éteint pendant 2.5 secon-des. Le cas échéant, faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU11530
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un des circuits électriques contrôlant
le moteur est défectueux. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha. (Les explications au
sujet du système embarqué de diagnostic
de pannes se trouvent à la page 3-6.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’al-
lume pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU39500
Témoin d’alerte du système ABS “”
Si ce témoin d’alerte s’allume ou clignote
pendant la conduite, il se peut qu’il y ait une
panne au niveau du système d’antiblocage
des roues (ABS). Dans ce cas, faire contrô-
ler le système par un concessionnaire
Yamaha dès que possible. (Voir page
3-13.)
1. Témoin d’alerte du niveau d’huile “”
2. Témoin d’alerte de panne moteur “”
3. Témoin du point mort “”
4. Témoin de feu de route “”
5. Témoin de l’immobilisateur antivol “”
6. Témoin du système antiblocage des freins
(ABS) “”
7. Témoin des clignotants “”
ABS
ABS
U4P5F1F0.book Page 4 Tuesday, August 29, 2006 9:14 AM

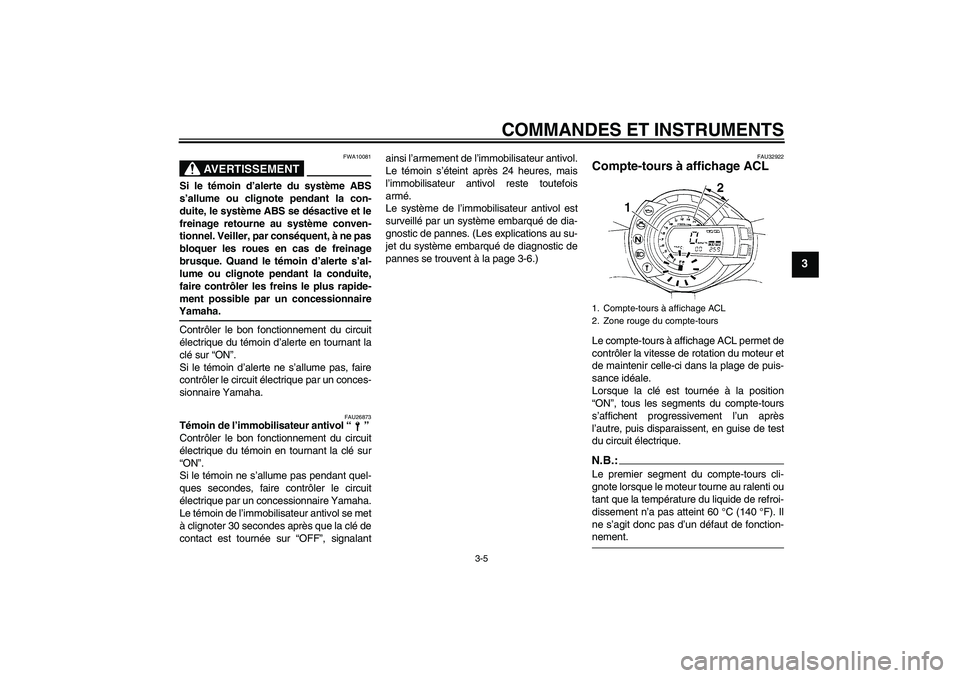

COMMANDES ET INSTRUMENTS
3-5
3
AVERTISSEMENT
FWA10081
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la con-
duite, le système ABS se désactive et le
freinage retourne au système conven-
tionnel. Veiller, par conséquent, à ne pas
bloquer les roues en cas de freinage
brusque. Quand le témoin d’alerte s’al-
lume ou clignote pendant la conduite,
faire contrôler les freins le plus rapide-
ment possible par un concessionnaireYamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU26873
Témoin de l’immobilisateur antivol “”
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact est tournée sur “OFF”, signalantainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.
Le système de l’immobilisateur antivol est
surveillé par un système embarqué de dia-
gnostic de pannes. (Les explications au su-
jet du système embarqué de diagnostic de
pannes se trouvent à la page 3-6.)
FAU32922
Compte-tours à affichage ACL Le compte-tours à affichage ACL permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, tous les segments du compte-tours
s’affichent progressivement l’un après
l’autre, puis disparaissent, en guise de test
du circuit électrique.N.B.:Le premier segment du compte-tours cli-
gnote lorsque le moteur tourne au ralenti ou
tant que la température du liquide de refroi-
dissement n’a pas atteint 60 °C (140 °F). Il
ne s’agit donc pas d’un défaut de fonction-nement.1. Compte-tours à affichage ACL
2. Zone rouge du compte-tours
U4P5F1F0.book Page 5 Tuesday, August 29, 2006 9:14 AM

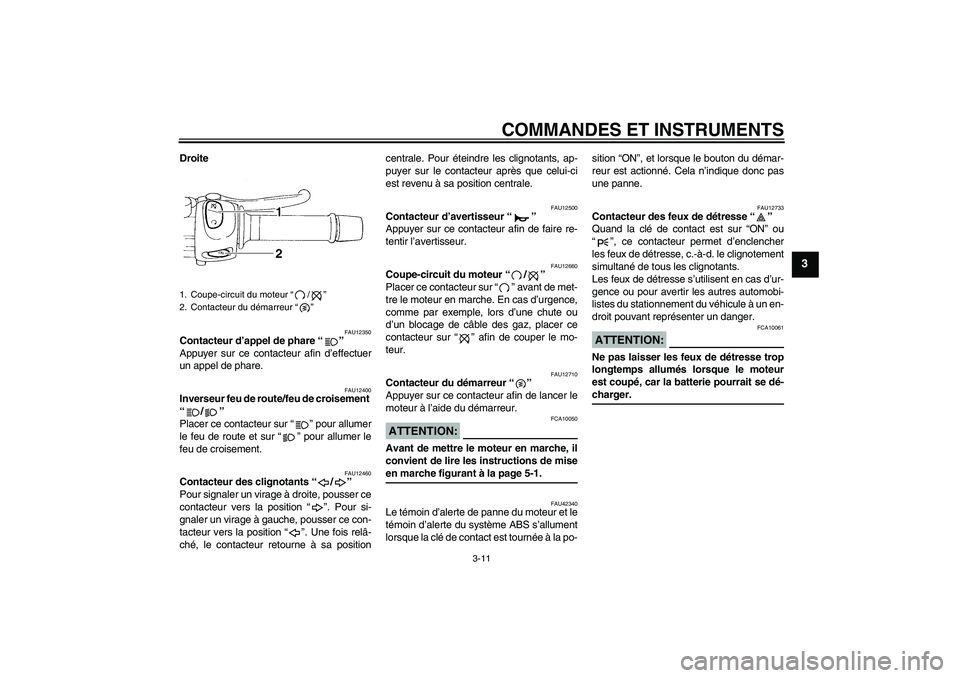

COMMANDES ET INSTRUMENTS
3-11
3
Droite
FAU12350
Contacteur d’appel de phare “”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “”. Une fois relâ-
ché, le contacteur retourne à sa positioncentrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
FAU42340
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS s’allument
lorsque la clé de contact est tournée à la po-sition “ON”, et lorsque le bouton du démar-
reur est actionné. Cela n’indique donc pas
une panne.
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
1. Coupe-circuit du moteur “/”
2. Contacteur du démarreur “”
U4P5F1F0.book Page 11 Tuesday, August 29, 2006 9:14 AM

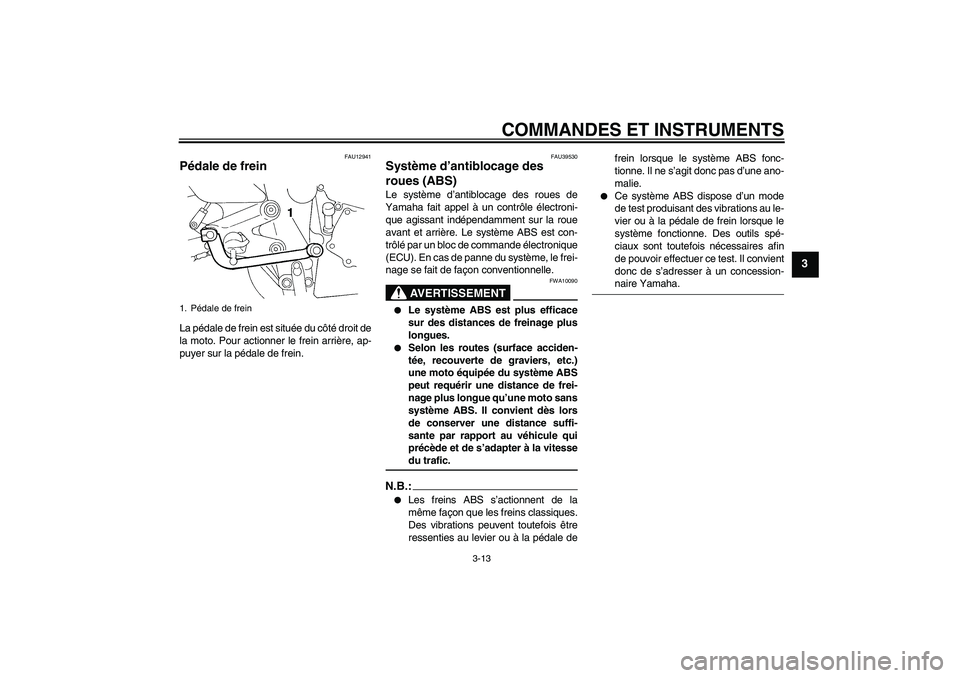

COMMANDES ET INSTRUMENTS
3-13
3
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU39530
Système d’antiblocage des
roues (ABS) Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière. Le système ABS est con-
trôlé par un bloc de commande électronique
(ECU). En cas de panne du système, le frei-
nage se fait de façon conventionnelle.
AVERTISSEMENT
FWA10090


Le système ABS est plus efficace
sur des distances de freinage plus
longues.


Selon les routes (surface acciden-
tée, recouverte de graviers, etc.)
une moto équipée du système ABS
peut requérir une distance de frei-
nage plus longue qu’une moto sans
système ABS. Il convient dès lors
de conserver une distance suffi-
sante par rapport au véhicule qui
précède et de s’adapter à la vitessedu trafic.
N.B.:

Les freins ABS s’actionnent de la
même façon que les freins classiques.
Des vibrations peuvent toutefois être
ressenties au levier ou à la pédale defrein lorsque le système ABS fonc-
tionne. Il ne s’agit donc pas d’une ano-
malie.


Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires afin
de pouvoir effectuer ce test. Il convient
donc de s’adresser à un concession-naire Yamaha.
1. Pédale de frein
U4P5F1F0.book Page 13 Tuesday, August 29, 2006 9:14 AM

CONTRÔLES AVANT UTILISATION
4-2
4
FAU15605
Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-14
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-8
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-11
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-21, 6-22
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-21, 6-22
U4P5F1F0.book Page 2 Tuesday, August 29, 2006 9:14 AM

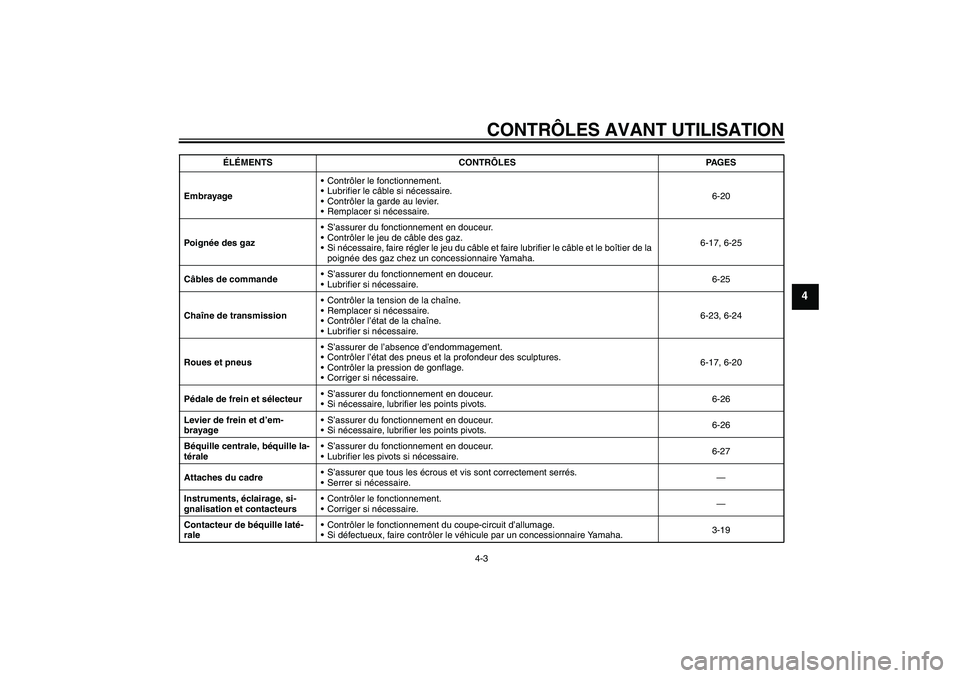

CONTRÔLES AVANT UTILISATION
4-3
4
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-20
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-17, 6-25
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-25
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-23, 6-24
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-17, 6-20
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-26
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-26
Béquille centrale, béquille la-
téraleS’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-27
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
raleContrôler le fonctionnement du coupe-circuit d’allumage.
Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-19 ÉLÉMENTS CONTRÔLES PAGES
U4P5F1F0.book Page 3 Tuesday, August 29, 2006 9:14 AM

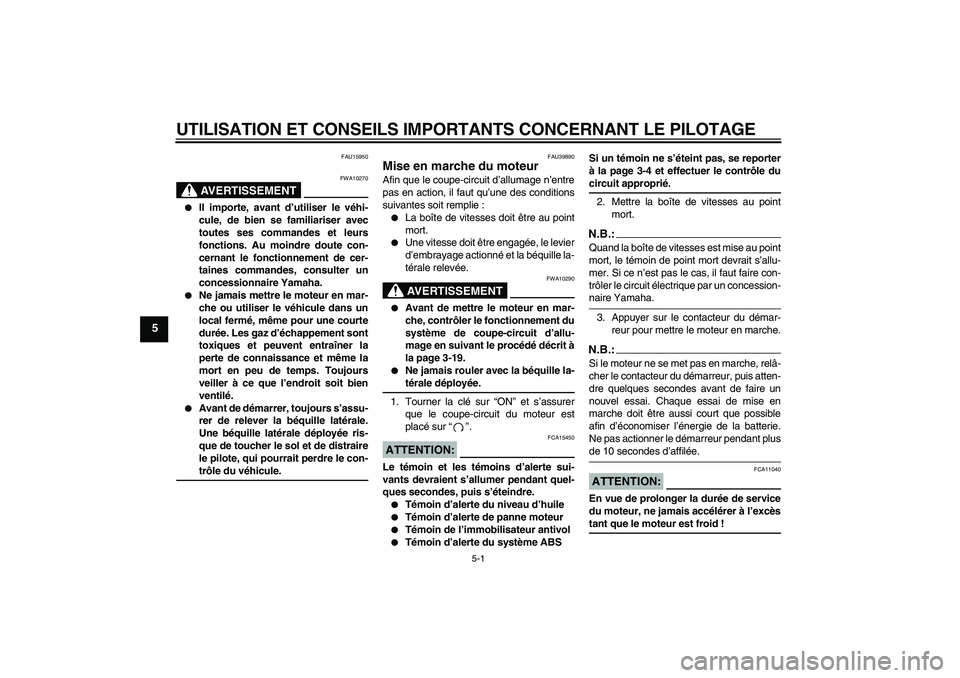

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15950
AVERTISSEMENT
FWA10270


Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.


Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.


Avant de démarrer, toujours s’assu-
rer de relever la béquille latérale.
Une béquille latérale déployée ris-
que de toucher le sol et de distraire
le pilote, qui pourrait perdre le con-trôle du véhicule.
FAU39890
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :

La boîte de vitesses doit être au point
mort.


Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.AVERTISSEMENT
FWA10290


Avant de mettre le moteur en mar-
che, contrôler le fonctionnement du
système de coupe-circuit d’allu-
mage en suivant le procédé décrit à
la page 3-19.


Ne jamais rouler avec la béquille la-térale déployée.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est
placé sur “”.
ATTENTION:
FCA15450
Le témoin et les témoins d’alerte sui-
vants devraient s’allumer pendant quel-
ques secondes, puis s’éteindre.

Témoin d’alerte du niveau d’huile


Témoin d’alerte de panne moteur


Témoin de l’immobilisateur antivol


Témoin d’alerte du système ABSSi un témoin ne s’éteint pas, se reporter
à la page 3-4 et effectuer le contrôle du
circuit approprié.
2. Mettre la boîte de vitesses au point
mort.N.B.:Quand la boîte de vitesses est mise au point
mort, le témoin de point mort devrait s’allu-
mer. Si ce n’est pas le cas, il faut faire con-
trôler le circuit électrique par un concession-naire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en marche.N.B.:Si le moteur ne se met pas en marche, relâ-
cher le contacteur du démarreur, puis atten-
dre quelques secondes avant de faire un
nouvel essai. Chaque essai de mise en
marche doit être aussi court que possible
afin d’économiser l’énergie de la batterie.
Ne pas actionner le démarreur pendant plusde 10 secondes d’affilée.ATTENTION:
FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !
U4P5F1F0.book Page 1 Tuesday, August 29, 2006 9:14 AM

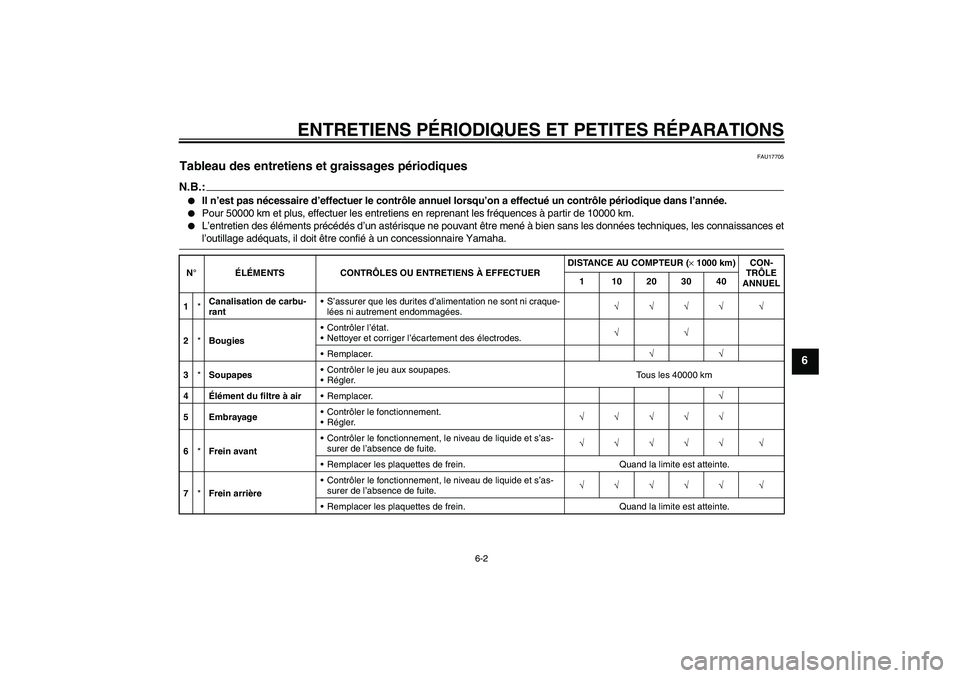

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU17705
Tableau des entretiens et graissages périodiques N.B.:

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.


Pour 50000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10000 km.


L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
1*Canalisation de carbu-
rantS’assurer que les durites d’alimentation ne sont ni craque-
lées ni autrement endommagées.√√√√ √
2*BougiesContrôler l’état.
Nettoyer et corriger l’écartement des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.Tous les 40000 km
4Élément du filtre à airRemplacer.√
5 EmbrayageContrôler le fonctionnement.
Régler.√√√√√
6*Frein avantContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*Frein arrièreContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
U4P5F1F0.book Page 2 Tuesday, August 29, 2006 9:14 AM

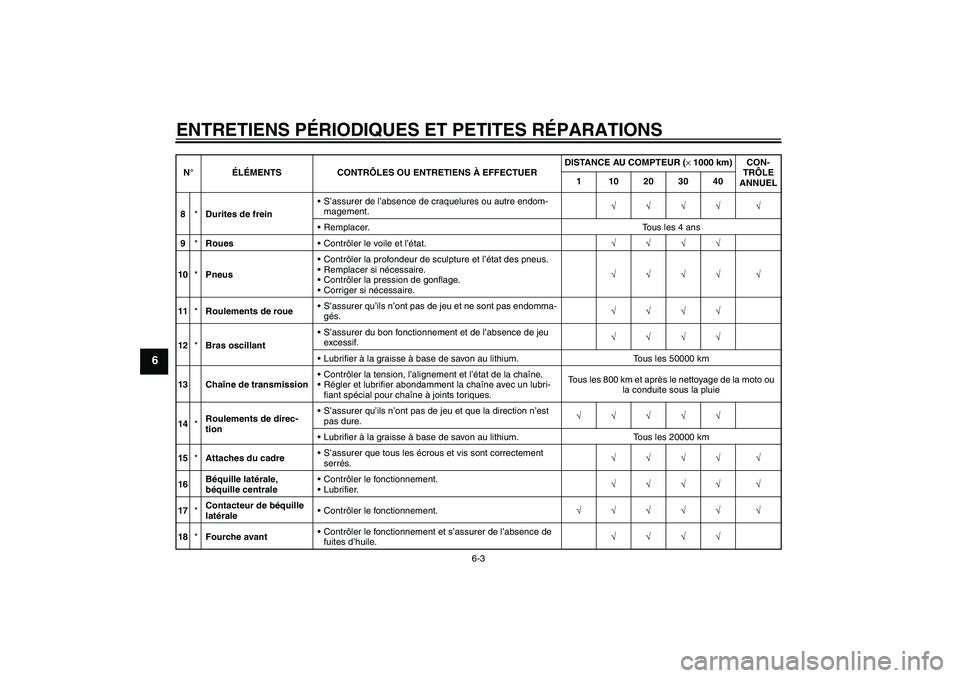

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
8*Durites de freinS’assurer de l’absence de craquelures ou autre endom-
magement.√√√√ √
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endomma-
gés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement et de l’absence de jeu
excessif.√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
13 Chaîne de transmissionContrôler la tension, l’alignement et l’état de la chaîne.
Régler et lubrifier abondamment la chaîne avec un lubri-
fiant spécial pour chaîne à joints toriques. Tous les 800 km et après le nettoyage de la moto ou
la conduite sous la pluie
14*Roulements de direc-
tionS’assurer qu’ils n’ont pas de jeu et que la direction n’est
pas dure.√√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
15*Attaches du cadreS’assurer que tous les écrous et vis sont correctement
serrés.√√√√ √
16Béquille latérale,
béquille centraleContrôler le fonctionnement.
Lubrifier.√√√√ √
17*Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √
18*Fourche avantContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.√√√√ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U4P5F1F0.book Page 3 Tuesday, August 29, 2006 9:14 AM
