YAMAHA FZ6 SHG 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: FZ6 SHG, Model: YAMAHA FZ6 SHG 2007Pages: 96, PDF-Größe: 4.76 MB

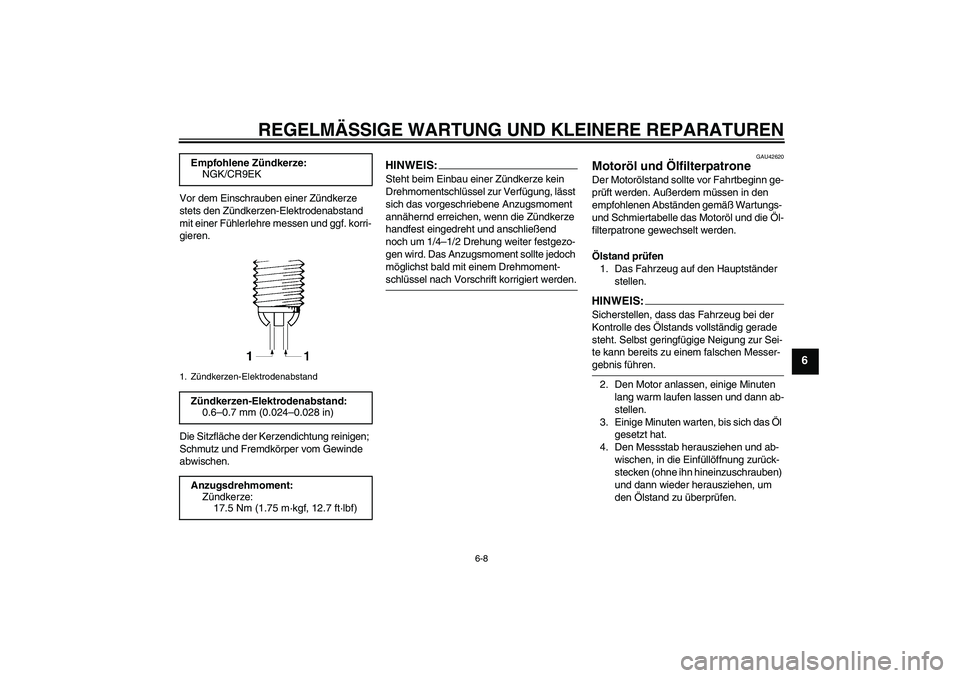

Page 51 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
GAU42620
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS:Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Messstab herausziehen und ab-
wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen. Empfohlene Zündkerze:
NGK/CR9EK
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U4S8G0G0.book Page 8 Wednesday, August 2, 2006 10:25 AM

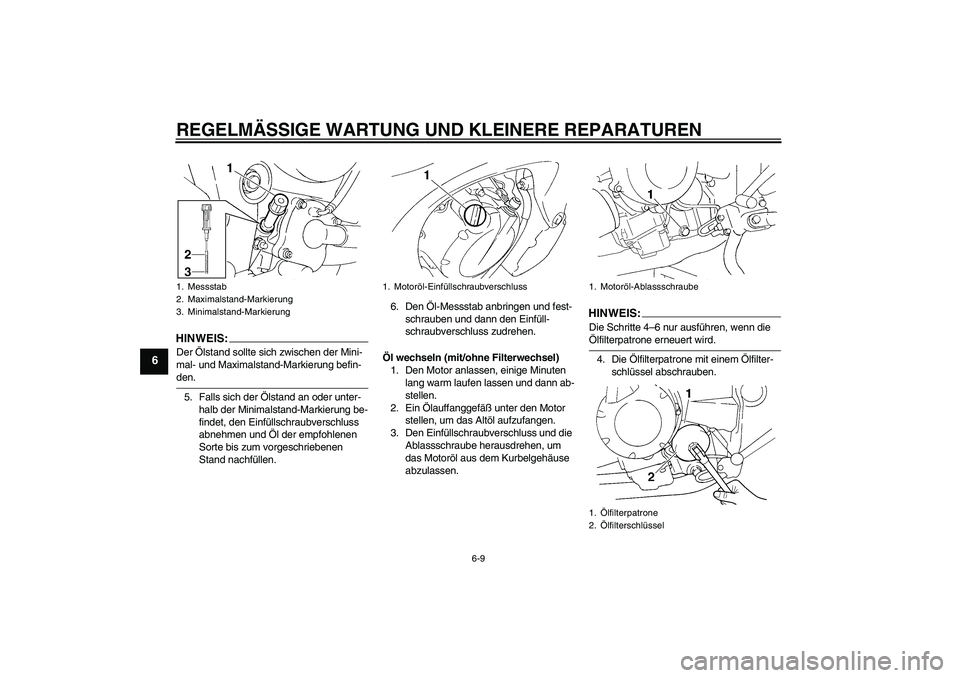

Page 52 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
5. Falls sich der Ölstand an oder unter-
halb der Minimalstand-Markierung be-
findet, den Einfüllschraubverschluss
abnehmen und Öl der empfohlenen
Sorte bis zum vorgeschriebenen
Stand nachfüllen.6. Den Öl-Messstab anbringen und fest-
schrauben und dann den Einfüll-
schraubverschluss zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEI
S:
Die Schritte 4–6 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
1. Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
1.Ölfilterpatrone
2.Ölfilterschlüssel
U4S8G0G0.book Page 9 Wednesday, August 2, 2006 10:25 AM

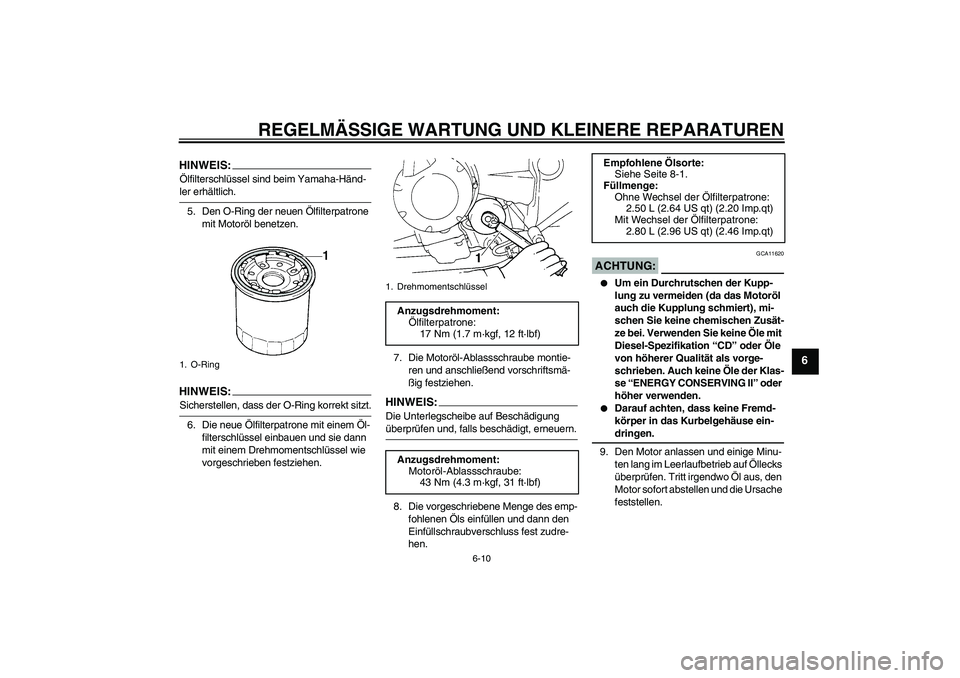

Page 53 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:Sicherstellen, dass der O-Ring korrekt sitzt.
6. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.7. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.
HINWEI
S:
Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG:
GCA11620
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
1. O-Ring
1. Drehmomentschlüssel
Anzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U4S8G0G0.book Page 10 Wednesday, August 2, 2006 10:25 AM

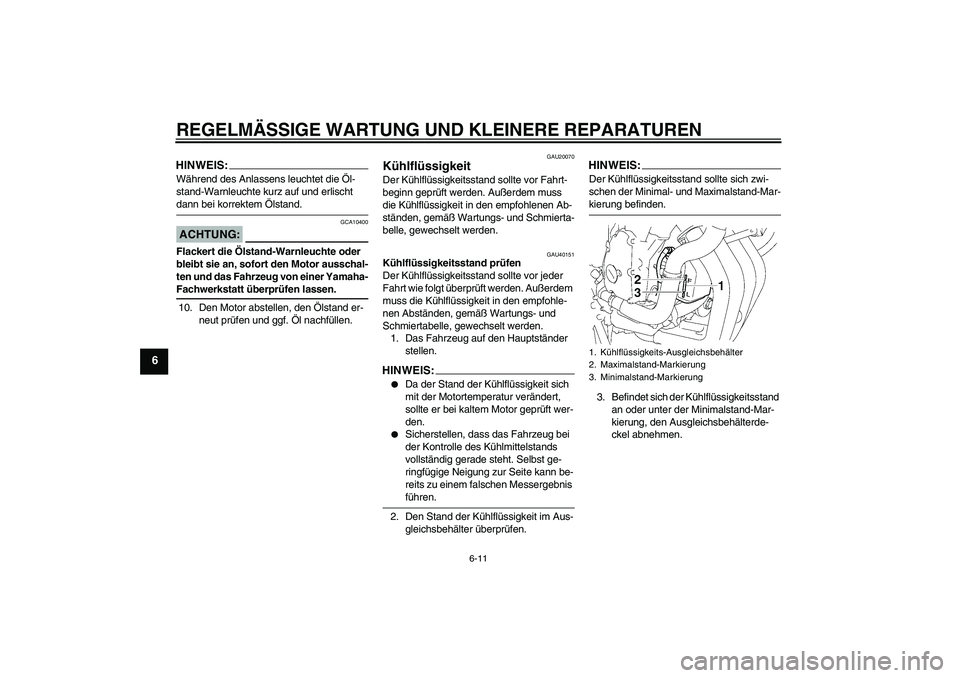

Page 54 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU40151
Kühlflüssigkeitsstand prüfen
Der Kühlflüssigkeitsstand sollte vor jeder
Fahrt wie folgt überprüft werden. Außerdem
muss die Kühlflüssigkeit in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden.
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS:
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand
an oder unter der Minimalstand-Mar-
kierung, den Ausgleichsbehälterde-
ckel abnehmen.1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
U4S8G0G0.book Page 11 Wednesday, August 2, 2006 10:25 AM

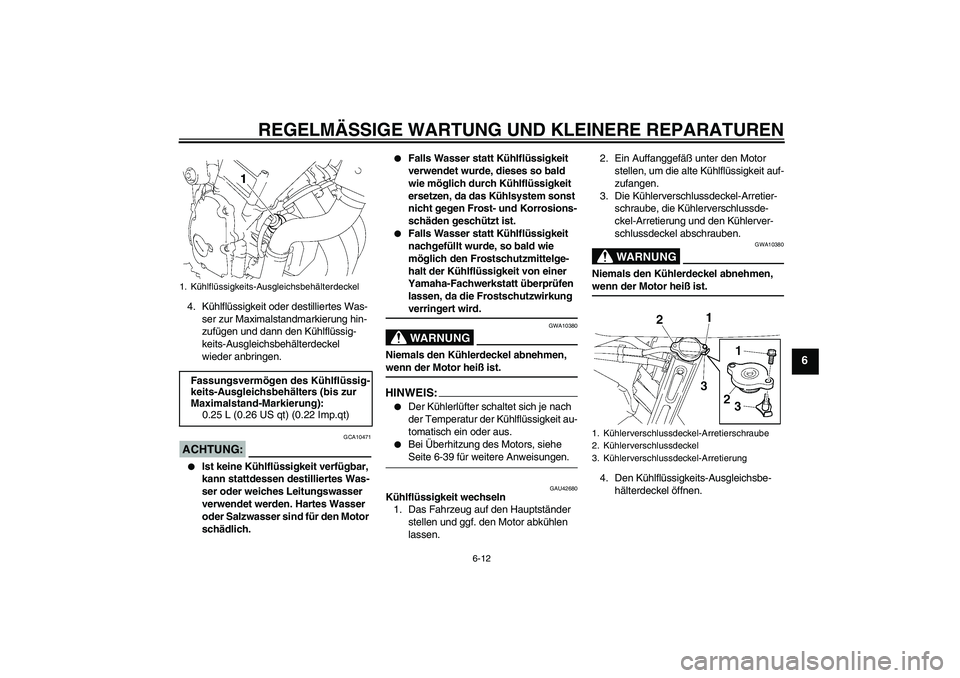

Page 55 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
4. Kühlflüssigkeit oder destilliertes Was-
ser zur Maximalstandmarkierung hin-
zufügen und dann den Kühlflüssig-
keits-Ausgleichsbehälterdeckel
wieder anbringen.ACHTUNG:
GCA10471
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da das Kühlsystem sonst
nicht gegen Frost- und Korrosions-
schäden geschützt ist.
Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.HINWEIS:
Der Kühlerlüfter schaltet sich je nach
der Temperatur der Kühlflüssigkeit au-
tomatisch ein oder aus.
Bei Überhitzung des Motors, siehe Seite 6-39 für weitere Anweisungen.
GAU42680
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf den Hauptständer
stellen und ggf. den Motor abkühlen
lassen.2. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
3. Die Kühlerverschlussdeckel-Arretier-
schraube, die Kühlerverschlussde-
ckel-Arretierung und den Kühlerver-
schlussdeckel abschrauben.
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
4. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel öffnen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Kühlerverschlussdeckel-Arretierschraube
2. Kühlerverschlussdeckel
3. Kühlerverschlussdeckel-Arretierung
U4S8G0G0.book Page 12 Wednesday, August 2, 2006 10:25 AM

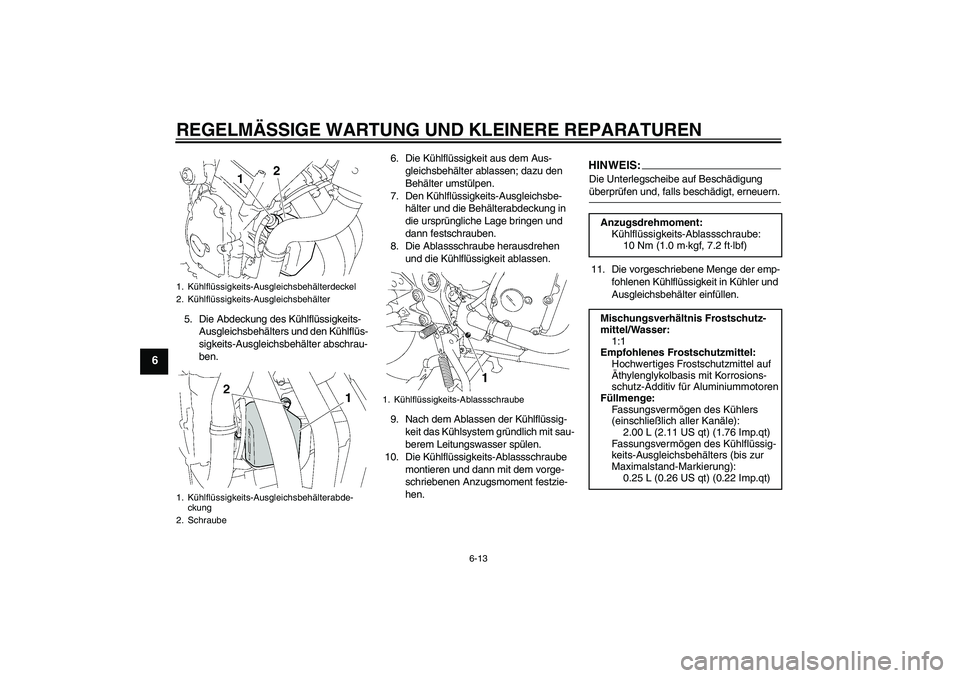

Page 56 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
5. Die Abdeckung des Kühlflüssigkeits-
Ausgleichsbehälters und den Kühlflüs-
sigkeits-Ausgleichsbehälter abschrau-
ben.6. Die Kühlflüssigkeit aus dem Aus-
gleichsbehälter ablassen; dazu den
Behälter umstülpen.
7. Den Kühlflüssigkeits-Ausgleichsbe-
hälter und die Behälterabdeckung in
die ursprüngliche Lage bringen und
dann festschrauben.
8. Die Ablassschraube herausdrehen
und die Kühlflüssigkeit ablassen.
9. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
10. Die Kühlflüssigkeits-Ablassschraube
montieren und dann mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
11. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Kühlflüssigkeits-Ausgleichsbehälter
1. Kühlflüssigkeits-Ausgleichsbehälterabde-
ckung
2. Schraube
1. Kühlflüssigkeits-Ablassschraube
Anzugsdrehmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U4S8G0G0.book Page 13 Wednesday, August 2, 2006 10:25 AM

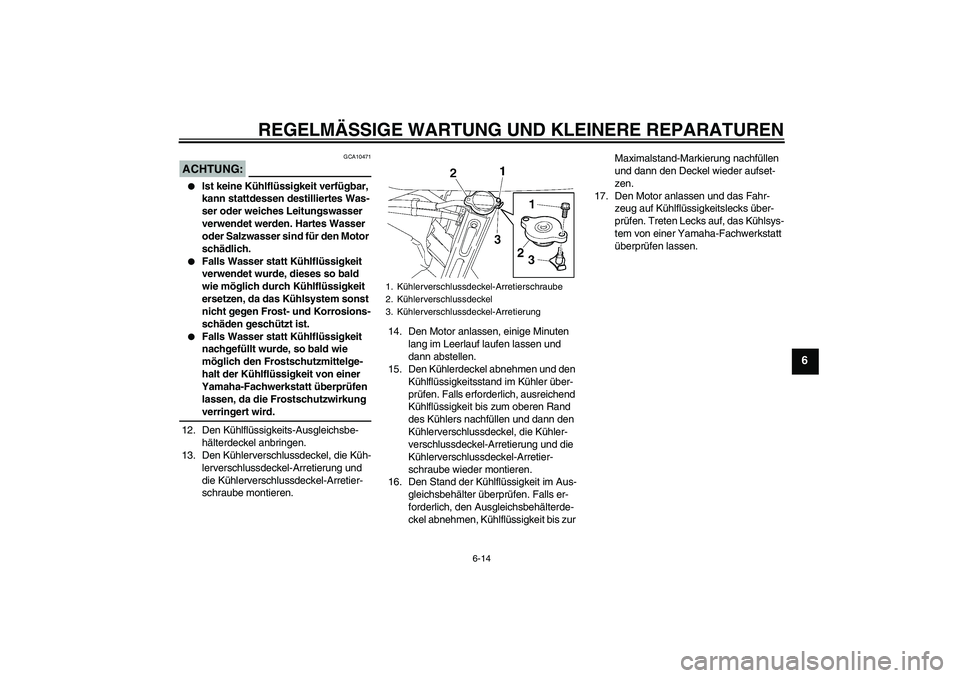

Page 57 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
ACHTUNG:
GCA10471
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da das Kühlsystem sonst
nicht gegen Frost- und Korrosions-
schäden geschützt ist.
Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.
12. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen.
13. Den Kühlerverschlussdeckel, die Küh-
lerverschlussdeckel-Arretierung und
die Kühlerverschlussdeckel-Arretier-
schraube montieren.14. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.
15. Den Kühlerdeckel abnehmen und den
Kühlflüssigkeitsstand im Kühler über-
prüfen. Falls erforderlich, ausreichend
Kühlflüssigkeit bis zum oberen Rand
des Kühlers nachfüllen und dann den
Kühlerverschlussdeckel, die Kühler-
verschlussdeckel-Arretierung und die
Kühlerverschlussdeckel-Arretier-
schraube wieder montieren.
16. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, den Ausgleichsbehälterde-
ckel abnehmen, Kühlflüssigkeit bis zur Maximalstand-Markierung nachfüllen
und dann den Deckel wieder aufset-
zen.
17. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsys-
tem von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Kühlerverschlussdeckel-Arretierschraube
2. Kühlerverschlussdeckel
3. Kühlerverschlussdeckel-Arretierung
U4S8G0G0.book Page 14 Wednesday, August 2, 2006 10:25 AM
Page 58 of 96

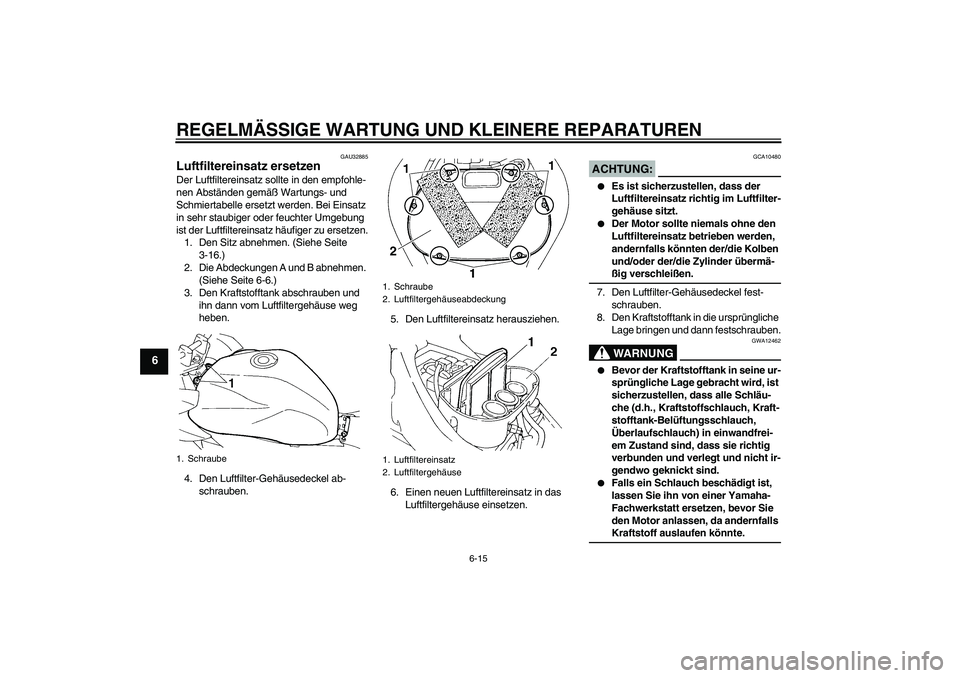

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
GAU32885
Luftfiltereinsatz ersetzen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
1. Den Sitz abnehmen. (Siehe Seite
3-16.)
2. Die Abdeckungen A und B abnehmen.
(Siehe Seite 6-6.)
3. Den Kraftstofftank abschrauben und
ihn dann vom Luftfiltergehäuse weg
heben.
4. Den Luftfilter-Gehäusedeckel ab-
schrauben.5. Den Luftfiltereinsatz herausziehen.
6. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG:
GCA10480
Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im Luftfilter-
gehäuse sitzt.
Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
7. Den Luftfilter-Gehäusedeckel fest-
schrauben.
8. Den Kraftstofftank in die ursprüngliche
Lage bringen und dann festschrauben.WARNUNG
GWA12462
Bevor der Kraftstofftank in seine ur-
sprüngliche Lage gebracht wird, ist
sicherzustellen, dass alle Schläu-
che (d.h., Kraftstoffschlauch, Kraft-
stofftank-Belüftungsschlauch,
Überlaufschlauch) in einwandfrei-
em Zustand sind, dass sie richtig
verbunden und verlegt und nicht ir-
gendwo geknickt sind.
Falls ein Schlauch beschädigt ist,
lassen Sie ihn von einer Yamaha-
Fachwerkstatt ersetzen, bevor Sie
den Motor anlassen, da andernfalls Kraftstoff auslaufen könnte.
1. Schraube
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Luftfiltereinsatz
2. Luftfiltergehäuse
U4S8G0G0.book Page 15 Wednesday, August 2, 2006 10:25 AM
Page 59 of 96

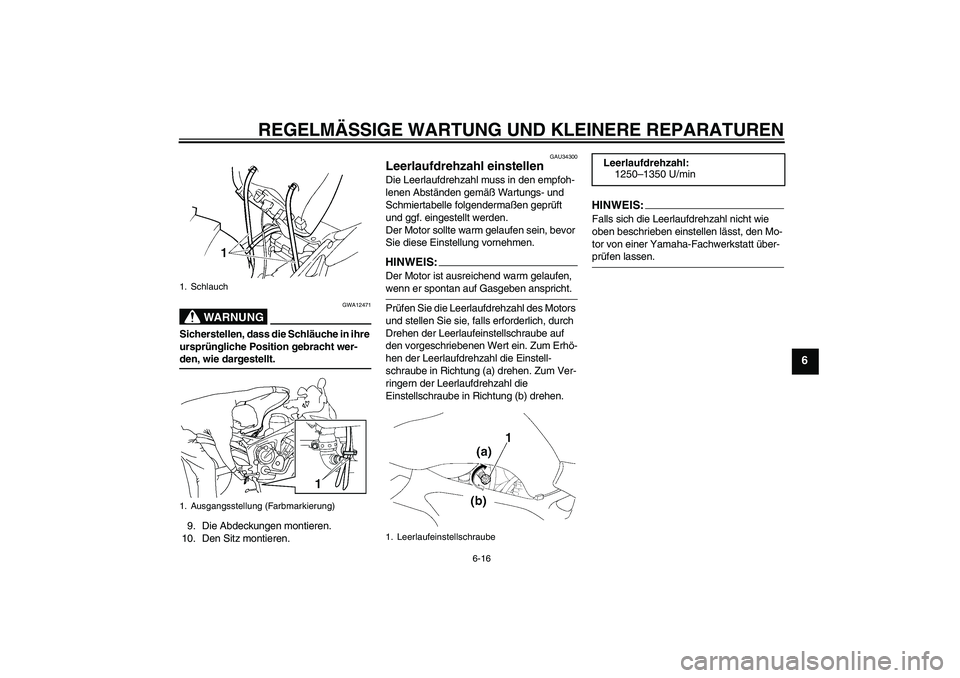

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
WARNUNG
GWA12471
Sicherstellen, dass die Schläuche in ihre
ursprüngliche Position gebracht wer-den, wie dargestellt.
9. Die Abdeckungen montieren.
10. Den Sitz montieren.
GAU34300
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.HINWEI
S:
Der Motor ist ausreichend warm gelaufen, wenn er spontan auf Gasgeben anspricht.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
HINWEIS:Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-prüfen lassen.
1. Schlauch
1. Ausgangsstellung (Farbmarkierung)
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1250–1350 U/min
U4S8G0G0.book Page 16 Wednesday, August 2, 2006 10:25 AM
Page 60 of 96

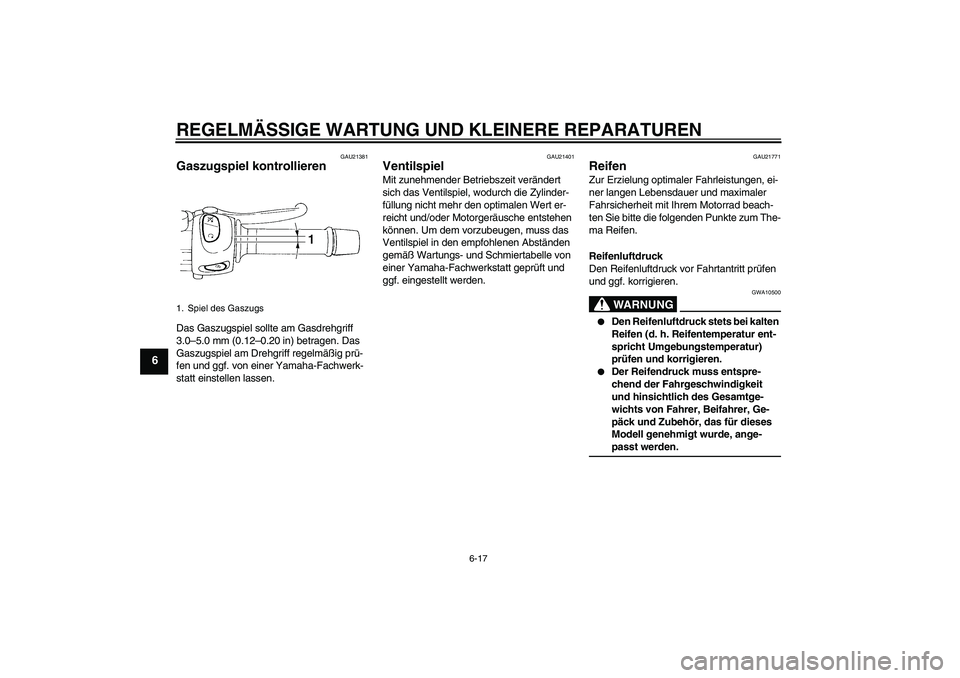

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
GAU21381
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21771
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
1. Spiel des GaszugsU4S8G0G0.book Page 17 Wednesday, August 2, 2006 10:25 AM
