YAMAHA FZ6 SHG 2007 Instructieboekje (in Dutch)

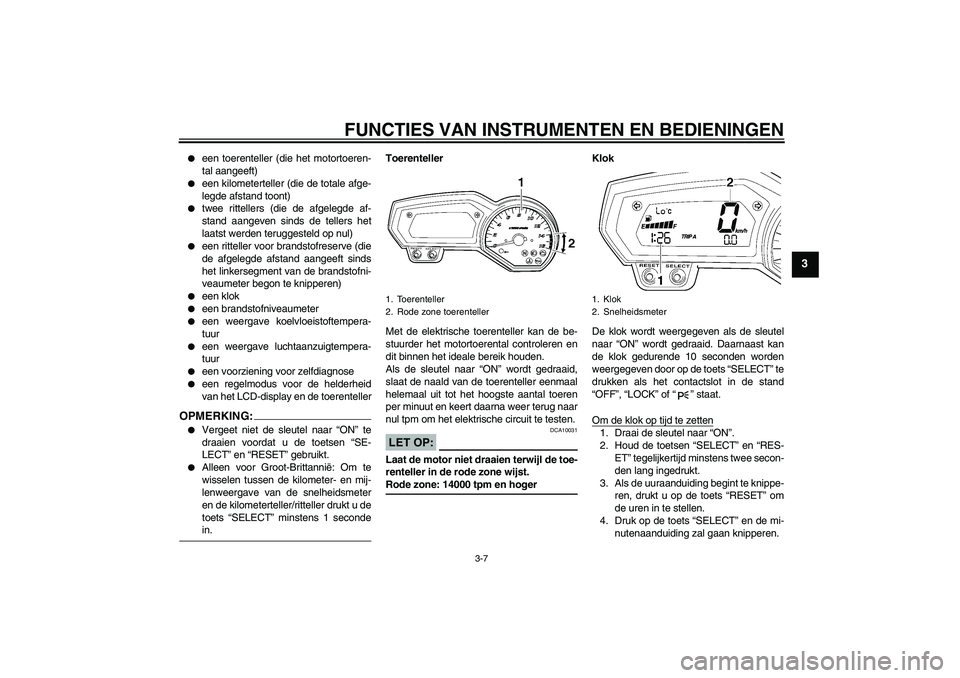

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3


een toerenteller (die het motortoeren-
tal aangeeft)


een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het linkersegment van de brandstofni-
veaumeter begon te knipperen)


een klok


een brandstofniveaumeter


een weergave koelvloeistoftempera-
tuur


een weergave luchtaanzuigtempera-
tuur


een voorziening voor zelfdiagnose


een regelmodus voor de helderheid
van het LCD-display en de toerenteller
OPMERKING:

Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen “SE-
LECT” en “RESET” gebruikt.


Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 secondein.Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP:
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.Rode zone: 14000 tpm en hogerKlok
De klok wordt weergegeven als de sleutel
naar “ON” wordt gedraaid. Daarnaast kan
de klok gedurende 10 seconden worden
weergegeven door op de toets “SELECT” te
drukken als het contactslot in de stand
“OFF”, “LOCK” of “” staat.
Om de klok op tijd te zetten
1. Draai de sleutel naar “ON”.
2. Houd de toetsen “SELECT” en “RES-
ET” tegelijkertijd minstens twee secon-
den lang ingedrukt.
3. Als de uuraanduiding begint te knippe-
ren, drukt u op de toets “RESET” om
de uren in te stellen.
4. Druk op de toets “SELECT” en de mi-
nutenaanduiding zal gaan knipperen.
1. Toerenteller
2. Rode zone toerenteller
1. Klok
2. Snelheidsmeter
U4S8D0D0.book Page 7 Tuesday, August 1, 2006 9:28 AM

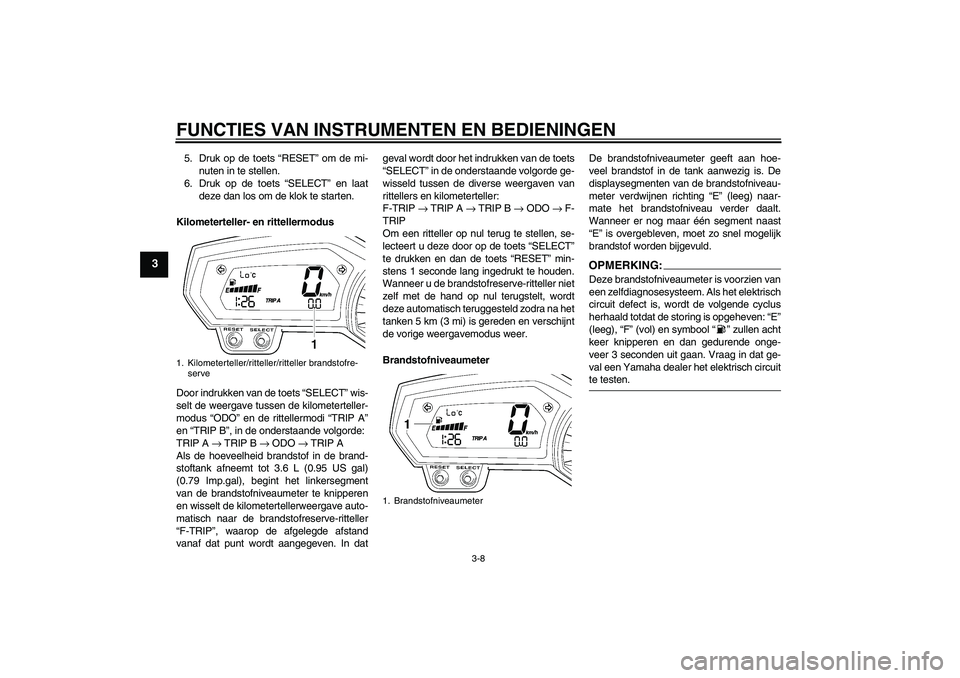

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
5. Druk op de toets “RESET” om de mi-
nuten in te stellen.
6. Druk op de toets “SELECT” en laat
deze dan los om de klok te starten.
Kilometerteller- en rittellermodus
Door indrukken van de toets “SELECT” wis-
selt de weergave tussen de kilometerteller-
modus “ODO” en de rittellermodi “TRIP A”
en “TRIP B”, in de onderstaande volgorde:
TRIP A → TRIP B → ODO → TRIP A
Als de hoeveelheid brandstof in de brand-
stoftank afneemt tot 3.6 L (0.95 US gal)
(0.79 Imp.gal), begint het linkersegment
van de brandstofniveaumeter te knipperen
en wisselt de kilometertellerweergave auto-
matisch naar de brandstofreserve-ritteller
“F-TRIP”, waarop de afgelegde afstand
vanaf dat punt wordt aangegeven. In datgeval wordt door het indrukken van de toets
“SELECT” in de onderstaande volgorde ge-
wisseld tussen de diverse weergaven van
rittellers en kilometerteller:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
BrandstofniveaumeterDe brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt.
Wanneer er nog maar één segment naast
“E” is overgebleven, moet zo snel mogelijk
brandstof worden bijgevuld.
OPMERKIN
G:
Deze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als het elektrisch
circuit defect is, wordt de volgende cyclus
herhaald totdat de storing is opgeheven: “E”
(leeg), “F” (vol) en symbool “” zullen acht
keer knipperen en dan gedurende onge-
veer 3 seconden uit gaan. Vraag in dat ge-
val een Yamaha dealer het elektrisch circuitte testen.
1. Kilometerteller/ritteller/ritteller brandstofre-
serve
1. Brandstofniveaumeter
U4S8D0D0.book Page 8 Tuesday, August 1, 2006 9:28 AM

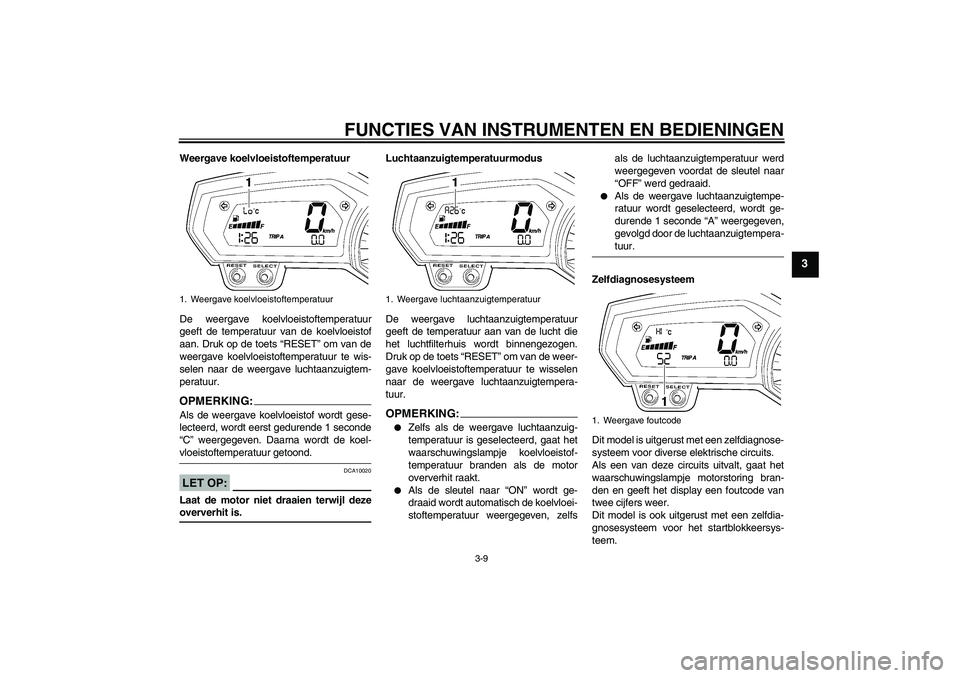

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan. Druk op de toets “RESET” om van de
weergave koelvloeistoftemperatuur te wis-
selen naar de weergave luchtaanzuigtem-
peratuur.OPMERKING:Als de weergave koelvloeistof wordt gese-
lecteerd, wordt eerst gedurende 1 seconde
“C” weergegeven. Daarna wordt de koel-vloeistoftemperatuur getoond.LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.Luchtaanzuigtemperatuurmodus
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtfilterhuis wordt binnengezogen.
Druk op de toets “RESET” om van de weer-
gave koelvloeistoftemperatuur te wisselen
naar de weergave luchtaanzuigtempera-
tuur.
OPMERKING:

Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.


Als de sleutel naar “ON” wordt ge-
draaid wordt automatisch de koelvloei-
stoftemperatuur weergegeven, zelfsals de luchtaanzuigtemperatuur werd
weergegeven voordat de sleutel naar
“OFF” werd gedraaid.


Als de weergave luchtaanzuigtempe-
ratuur wordt geselecteerd, wordt ge-
durende 1 seconde “A” weergegeven,
gevolgd door de luchtaanzuigtempera-tuur.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje motorstoring bran-
den en geeft het display een foutcode van
twee cijfers weer.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.
1. Weergave koelvloeistoftemperatuur
1. Weergave luchtaanzuigtemperatuur
1. Weergave foutcode
U4S8D0D0.book Page 9 Tuesday, August 1, 2006 9:28 AM

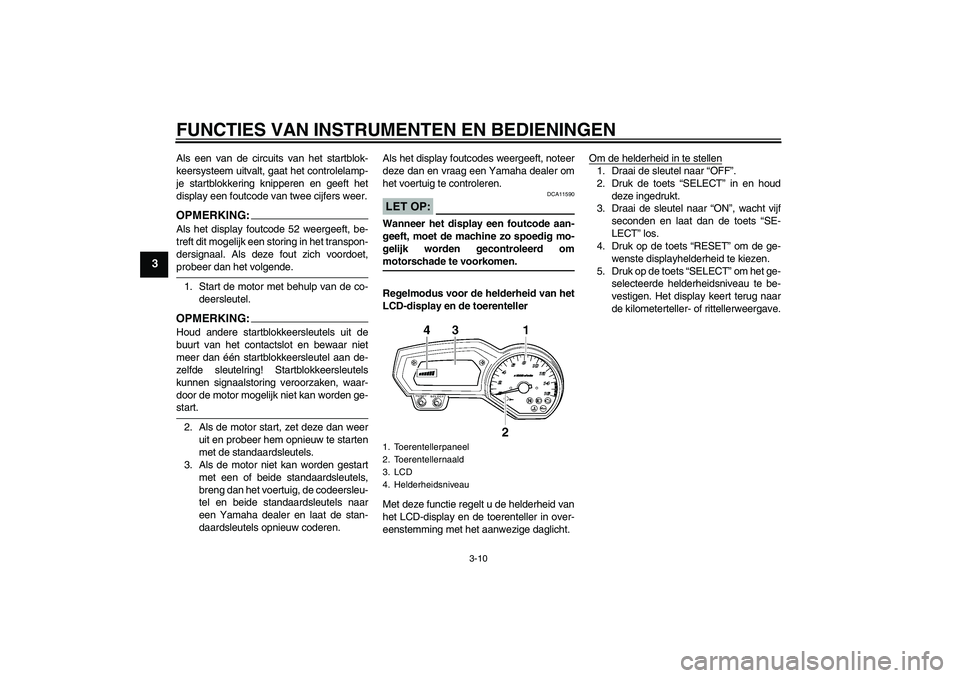

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en geeft het
display een foutcode van twee cijfers weer.OPMERKING:Als het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
LET OP:
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd ommotorschade te voorkomen.
Regelmodus voor de helderheid van het
LCD-display en de toerenteller
Met deze functie regelt u de helderheid van
het LCD-display en de toerenteller in over-
eenstemming met het aanwezige daglicht.Om de helderheid in te stellen
1. Draai de sleutel naar “OFF”.
2. Druk de toets “SELECT” in en houd
deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de toets “SE-
LECT” los.
4. Druk op de toets “RESET” om de ge-
wenste displayhelderheid te kiezen.
5. Druk op de toets “SELECT” om het ge-
selecteerde helderheidsniveau te be-
vestigen. Het display keert terug naar
de kilometerteller- of rittellerweergave.
1. Toerentellerpaneel
2. Toerentellernaald
3. LCD
4. Helderheidsniveau
U4S8D0D0.book Page 10 Tuesday, August 1, 2006 9:28 AM

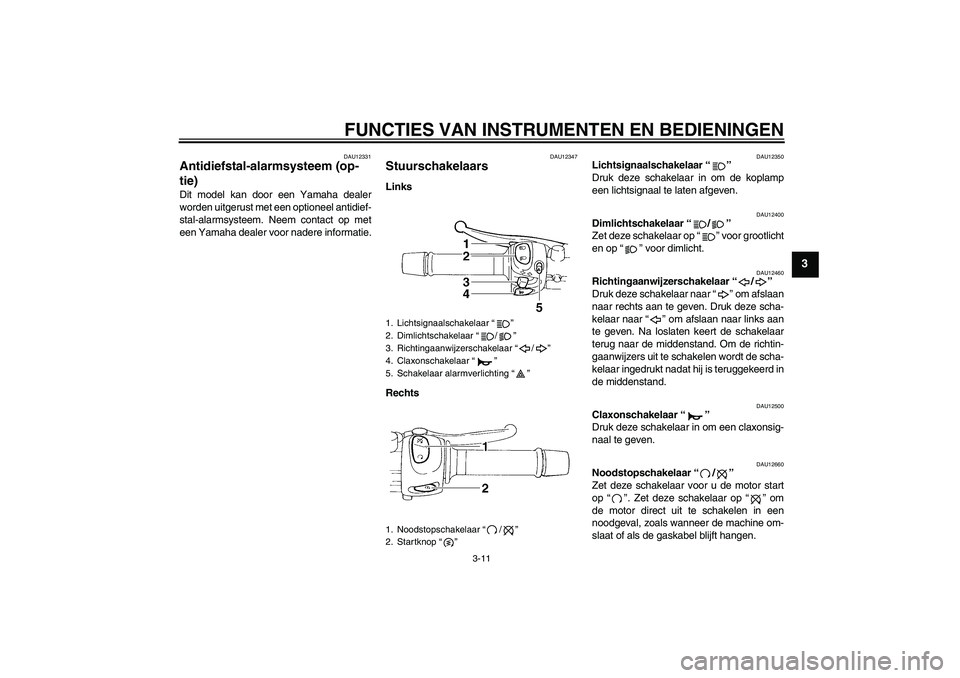

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12347
Stuurschakelaars Links
Rechts
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
5. Schakelaar alarmverlichting “”
1. Noodstopschakelaar “/”
2. Startknop “”
U4S8D0D0.book Page 11 Tuesday, August 1, 2006 9:28 AM

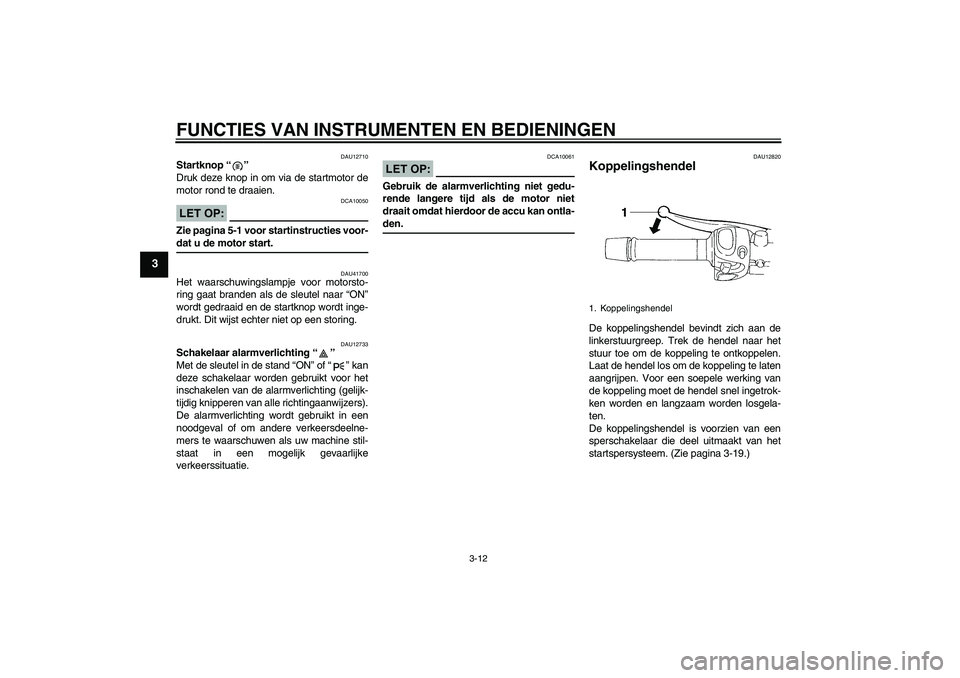

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP:
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-19.)1. Koppelingshendel
U4S8D0D0.book Page 12 Tuesday, August 1, 2006 9:28 AM

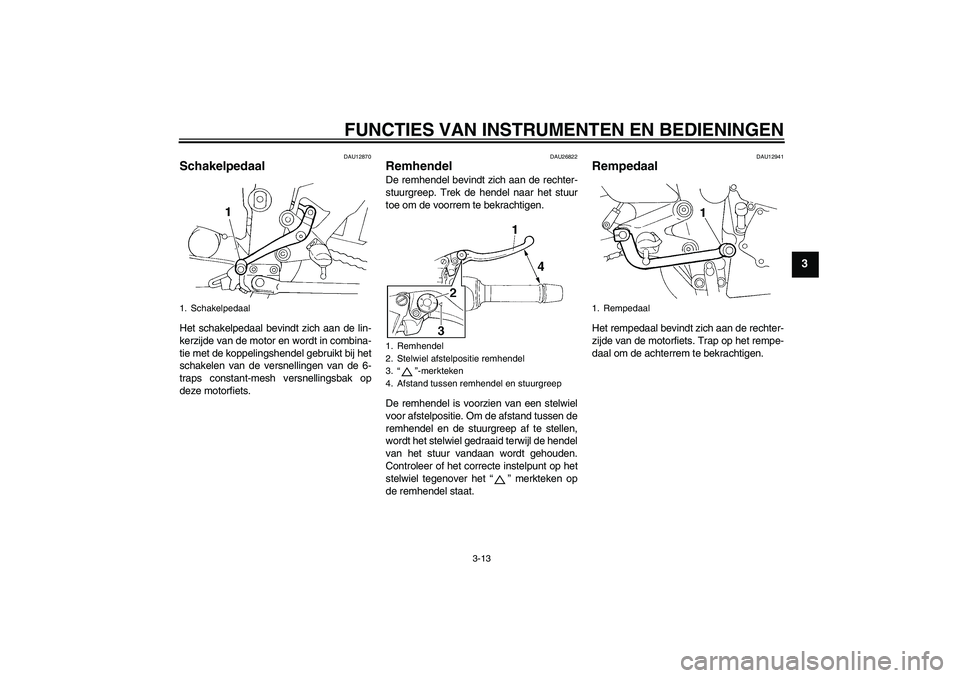

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU12870
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 6-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU26822
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelwiel
voor afstelpositie. Om de afstand tussen de
remhendel en de stuurgreep af te stellen,
wordt het stelwiel gedraaid terwijl de hendel
van het stuur vandaan wordt gehouden.
Controleer of het correcte instelpunt op het
stelwiel tegenover het “” merkteken op
de remhendel staat.
DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Schakelpedaal
1. Remhendel
2. Stelwiel afstelpositie remhendel
3.“”-merkteken
4. Afstand tussen remhendel en stuurgreep
1. Rempedaal
U4S8D0D0.book Page 13 Tuesday, August 1, 2006 9:28 AM

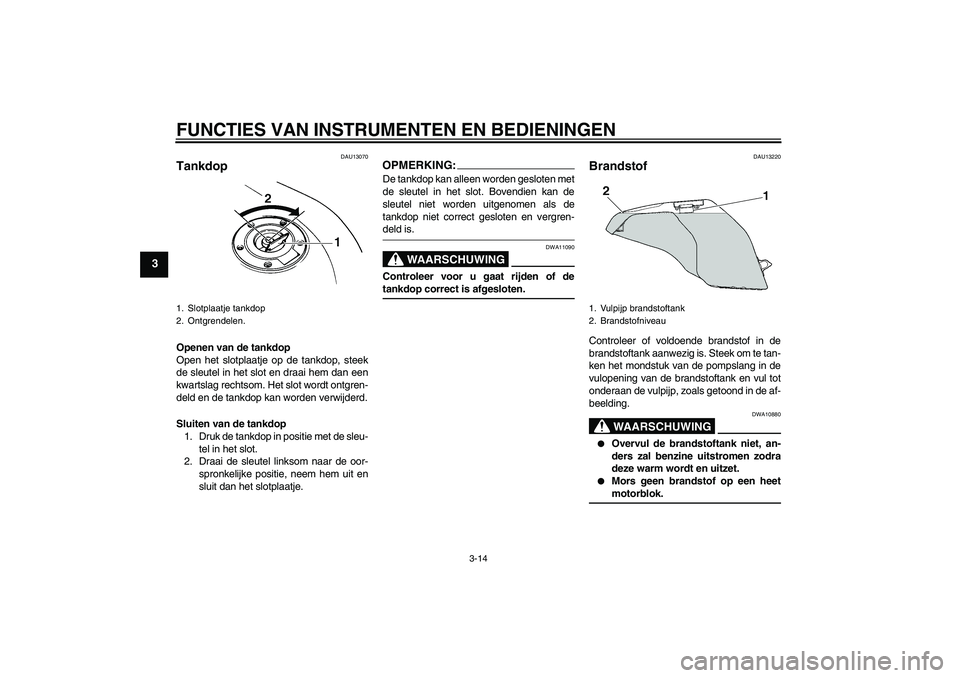

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU13070
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan een
kwartslag rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:De tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-deld is.
WAARSCHUWING
DWA11090
Controleer voor u gaat rijden of detankdop correct is afgesloten.
DAU13220
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Steek om te tan-
ken het mondstuk van de pompslang in de
vulopening van de brandstoftank en vul tot
onderaan de vulpijp, zoals getoond in de af-
beelding.
WAARSCHUWING
DWA10880


Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.


Mors geen brandstof op een heetmotorblok.
1. Slotplaatje tankdop
2. Ontgrendelen.
1. Vulpijp brandstoftank
2. Brandstofniveau
U4S8D0D0.book Page 14 Tuesday, August 1, 2006 9:28 AM

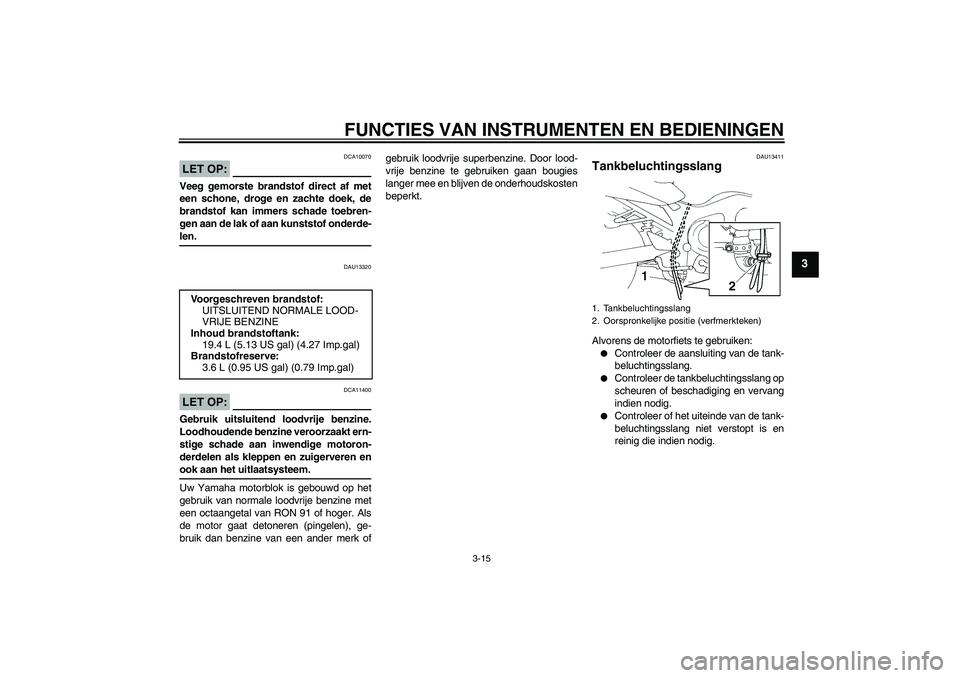

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
LET OP:
DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-len.
DAU13320
LET OP:
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk ofgebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU13411
Tankbeluchtingsslang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang.


Controleer de tankbeluchtingsslang op
scheuren of beschadiging en vervang
indien nodig.


Controleer of het uiteinde van de tank-
beluchtingsslang niet verstopt is en
reinig die indien nodig. Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Brandstofreserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)
1. Tankbeluchtingsslang
2. Oorspronkelijke positie (verfmerkteken)
U4S8D0D0.book Page 15 Tuesday, August 1, 2006 9:28 AM

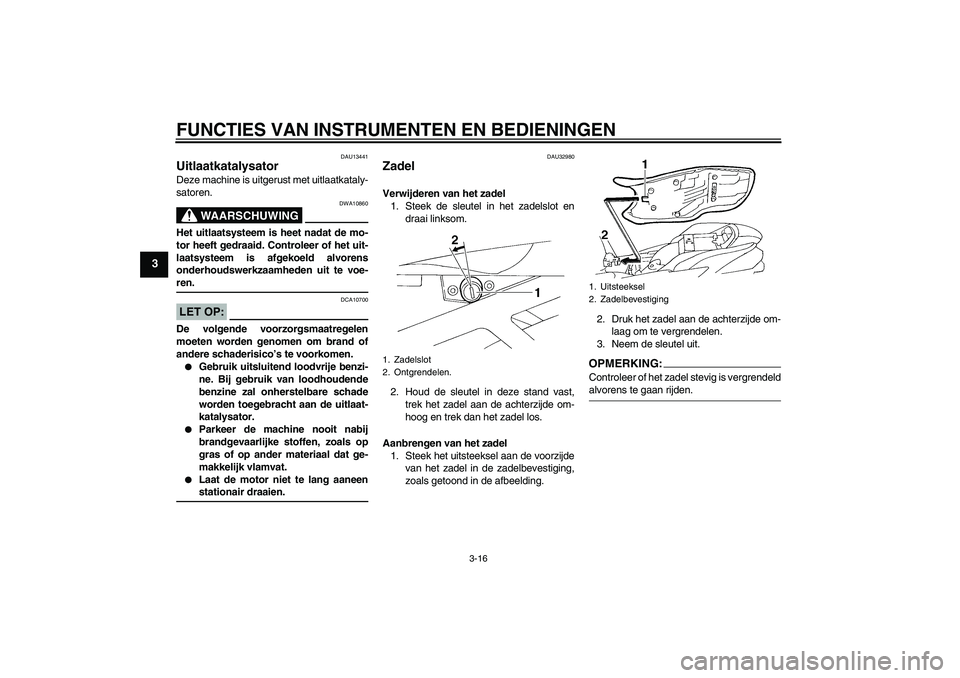

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU13441
Uitlaatkatalysator Deze machine is uitgerust met uitlaatkataly-
satoren.
WAARSCHUWING
DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-ren.LET OP:
DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.


Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.


Laat de motor niet te lang aaneenstationair draaien.
DAU32980
Zadel Verwijderen van het zadel
1. Steek de sleutel in het zadelslot en
draai linksom.
2. Houd de sleutel in deze stand vast,
trek het zadel aan de achterzijde om-
hoog en trek dan het zadel los.
Aanbrengen van het zadel
1. Steek het uitsteeksel aan de voorzijde
van het zadel in de zadelbevestiging,
zoals getoond in de afbeelding.2. Druk het zadel aan de achterzijde om-
laag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKING:Controleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
U4S8D0D0.book Page 16 Tuesday, August 1, 2006 9:28 AM
