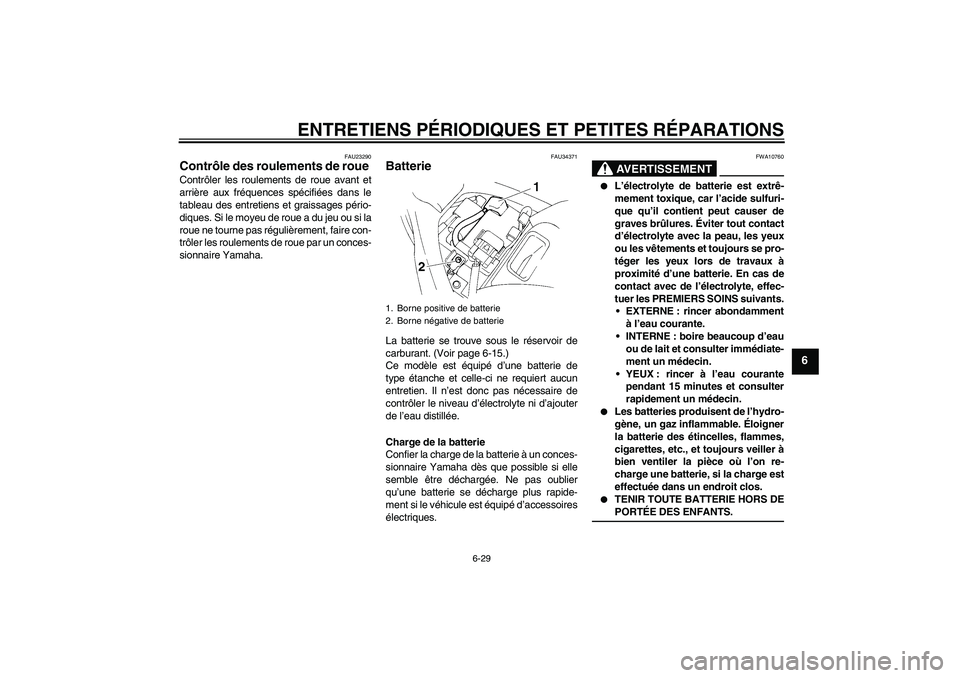

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU34371
Batterie La batterie se trouve sous le réservoir de
carburant. (Voir page 6-15.)
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
1. Borne positive de batterie
2. Borne négative de batterie
U4S8F0F0.book Page 29 Wednesday, August 2, 2006 10:23 AM

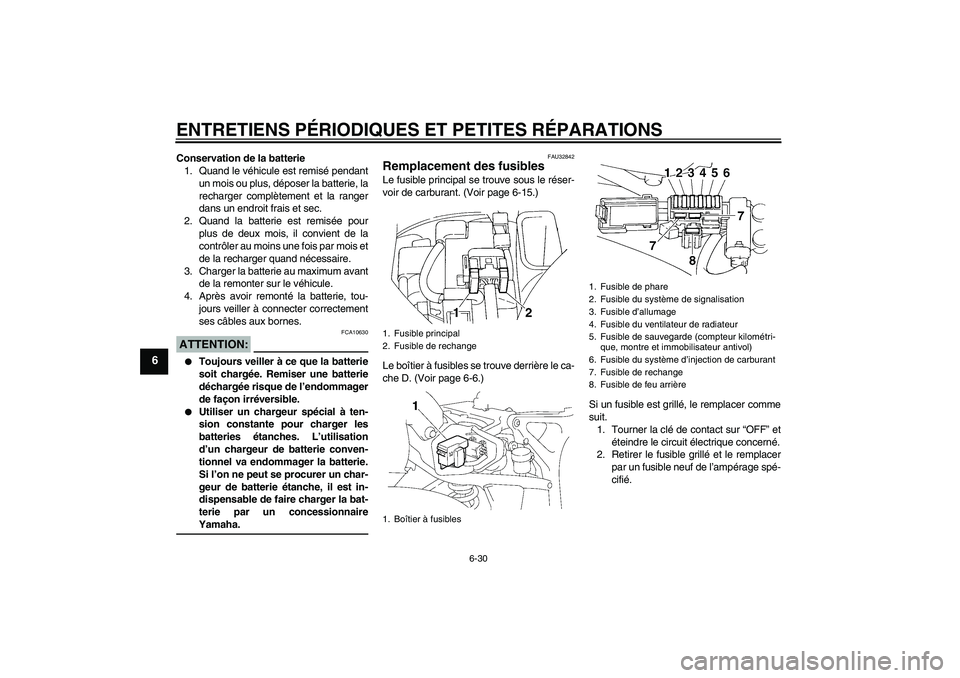

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches. L’utilisation
d’un chargeur de batterie conven-
tionnel va endommager la batterie.
Si l’on ne peut se procurer un char-
geur de batterie étanche, il est in-
dispensable de faire charger la bat-
terie par un concessionnaireYamaha.
FAU32842
Remplacement des fusibles Le fusible principal se trouve sous le réser-
voir de carburant. (Voir page 6-15.)
Le boîtier à fusibles se trouve derrière le ca-
che D. (Voir page 6-6.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.1. Fusible principal
2. Fusible de rechange
1. Boîtier à fusibles
1. Fusible de phare
2. Fusible du système de signalisation
3. Fusible d’allumage
4. Fusible du ventilateur de radiateur
5. Fusible de sauvegarde (compteur kilométri-
que, montre et immobilisateur antivol)
6. Fusible du système d’injection de carburant
7. Fusible de rechange
8. Fusible de feu arrière
U4S8F0F0.book Page 30 Thursday, October 5, 2006 4:05 PM

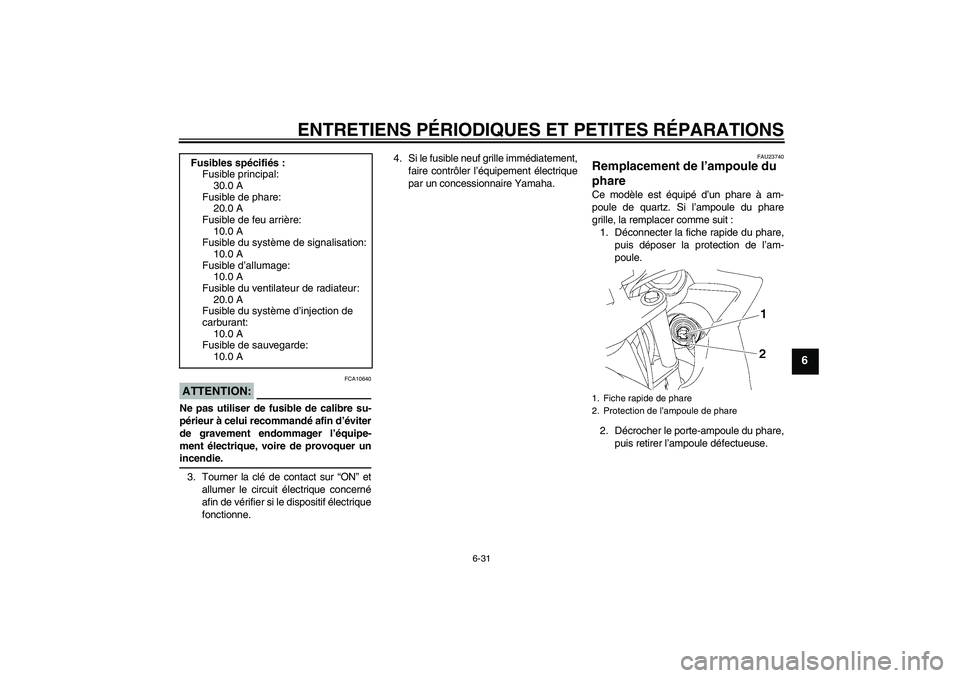

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU23740
Remplacement de l’ampoule du
phare Ce modèle est équipé d’un phare à am-
poule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déconnecter la fiche rapide du phare,
puis déposer la protection de l’am-
poule.
2. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse. Fusibles spécifiés:
Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible de feu arrière:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible de sauvegarde:
10.0 A1. Fiche rapide de phare
2. Protection de l’ampoule de phare
U4S8F0F0.book Page 31 Wednesday, August 2, 2006 10:23 AM

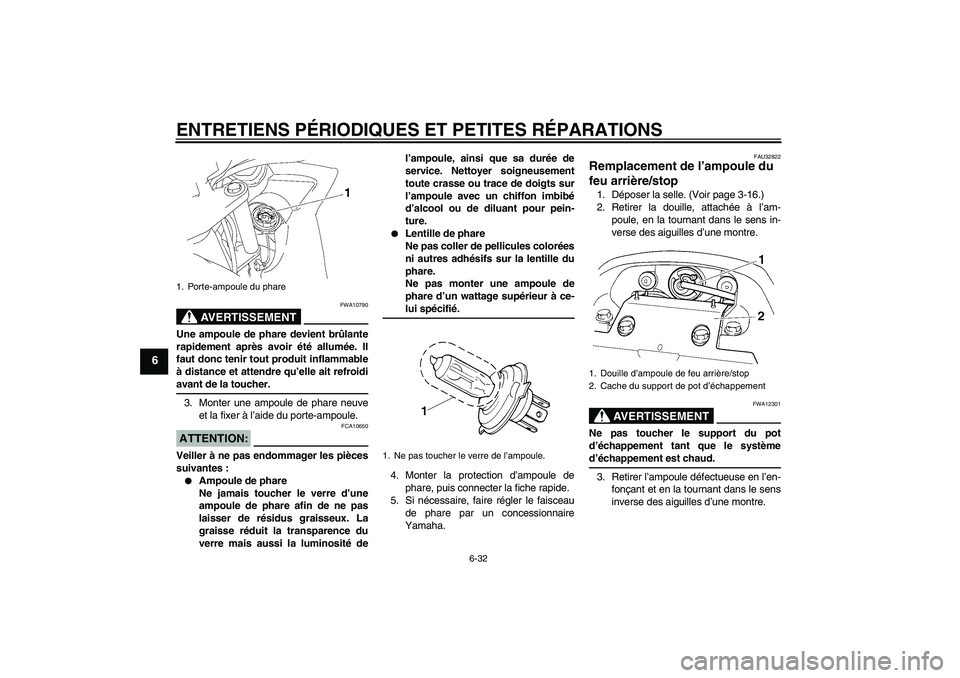

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
3. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité del’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié.
4. Monter la protection d’ampoule de
phare, puis connecter la fiche rapide.
5. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU32822
Remplacement de l’ampoule du
feu arrière/stop 1. Déposer la selle. (Voir page 3-16.)
2. Retirer la douille, attachée à l’am-
poule, en la tournant dans le sens in-
verse des aiguilles d’une montre.
AVERTISSEMENT
FWA12301
Ne pas toucher le support du pot
d’échappement tant que le systèmed’échappement est chaud.
3. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
1. Douille d’ampoule de feu arrière/stop
2. Cache du support de pot d’échappement
U4S8F0F0.book Page 32 Wednesday, August 2, 2006 10:23 AM

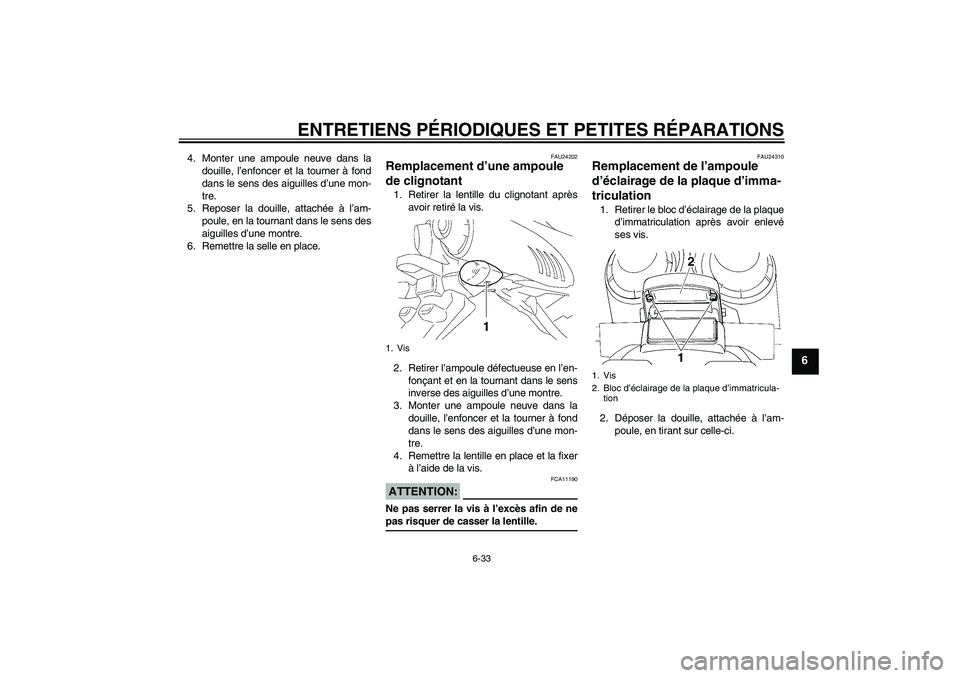

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
6
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
6. Remettre la selle en place.
FAU24202
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis.ATTENTION:
FCA11190
Ne pas serrer la vis à l’excès afin de nepas risquer de casser la lentille.
FAU24310
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
ses vis.
2. Déposer la douille, attachée à l’am-
poule, en tirant sur celle-ci.
1. Vis
1. Vis
2. Bloc d’éclairage de la plaque d’immatricula-
tion
U4S8F0F0.book Page 33 Wednesday, August 2, 2006 10:23 AM

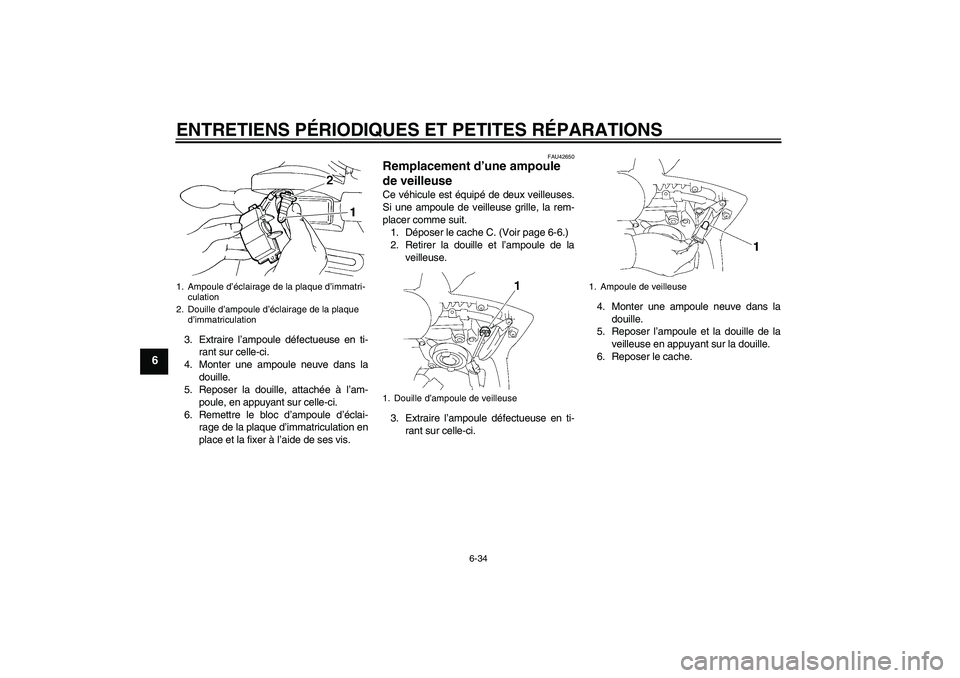

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-34
6
3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU42650
Remplacement d’une ampoule
de veilleuse Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Déposer le cache C. (Voir page 6-6.)
2. Retirer la douille et l’ampoule de la
veilleuse.
3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et la douille de la
veilleuse en appuyant sur la douille.
6. Reposer le cache.
1. Ampoule d’éclairage de la plaque d’immatri-
culation
2. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
1. Douille d’ampoule de veilleuse
1. Ampoule de veilleuse
U4S8F0F0.book Page 34 Wednesday, August 2, 2006 10:23 AM

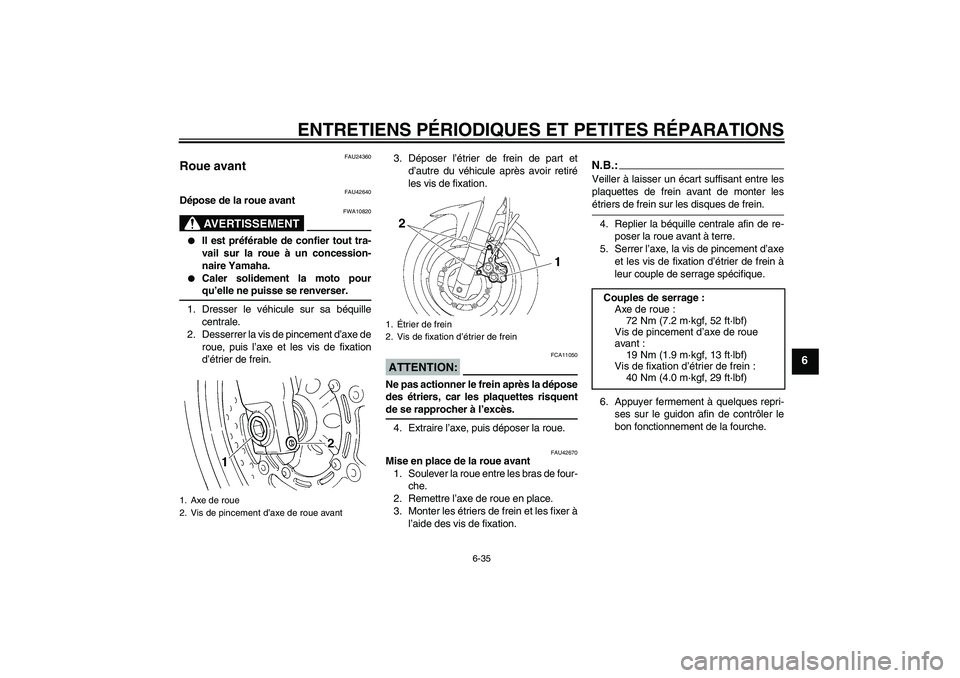

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-35
6
FAU24360
Roue avant
FAU42640
Dépose de la roue avant
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Dresser le véhicule sur sa béquille
centrale.
2. Desserrer la vis de pincement d’axe de
roue, puis l’axe et les vis de fixation
d’étrier de frein.3. Déposer l’étrier de frein de part et
d’autre du véhicule après avoir retiré
les vis de fixation.
ATTENTION:
FCA11050
Ne pas actionner le frein après la dépose
des étriers, car les plaquettes risquentde se rapprocher à l’excès.
4. Extraire l’axe, puis déposer la roue.
FAU42670
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
2. Remettre l’axe de roue en place.
3. Monter les étriers de frein et les fixer à
l’aide des vis de fixation.
N.B.:Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter lesétriers de frein sur les disques de frein.
4. Replier la béquille centrale afin de re-
poser la roue avant à terre.
5. Serrer l’axe, la vis de pincement d’axe
et les vis de fixation d’étrier de frein à
leur couple de serrage spécifique.
6. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
1. Axe de roue
2. Vis de pincement d’axe de roue avant
1.Étrier de frein
2. Vis de fixation d’étrier de frein
Couples de serrage :
Axe de roue :
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vis de pincement d’axe de roue
avant :
19 Nm (1.9 m·kgf, 13 ft·lbf)
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)
U4S8F0F0.book Page 35 Wednesday, August 2, 2006 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36
6
FAU25080

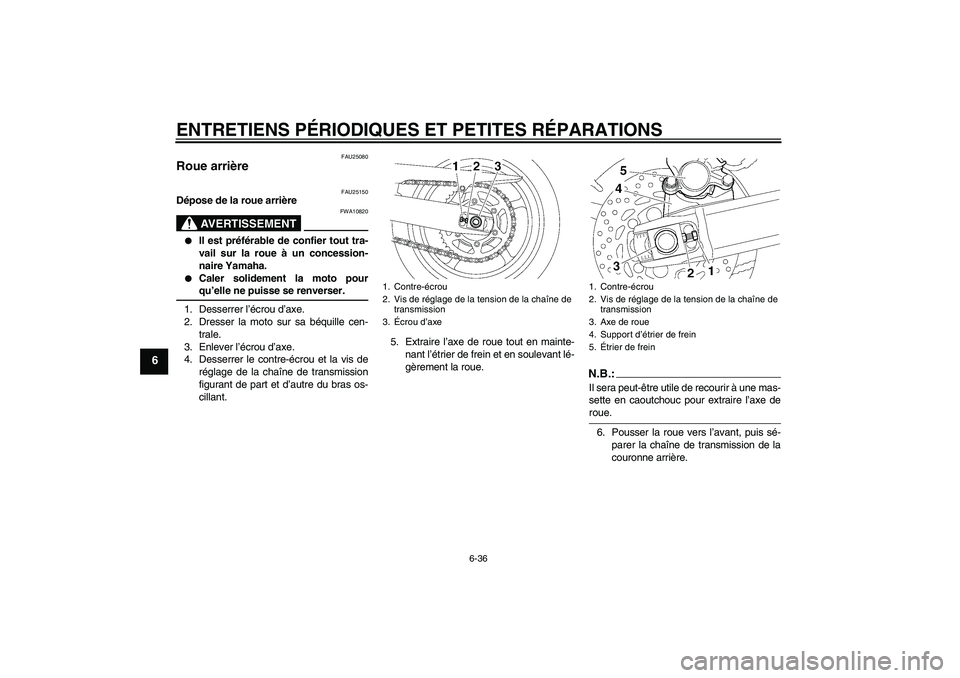

Roue arrière
FAU25150
Dépose de la roue arrière
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Dresser la moto sur sa béquille cen-
trale.
3. Enlever l’écrou d’axe.
4. Desserrer le contre-écrou et la vis de
réglage de la chaîne de transmission
figurant de part et d’autre du bras os-
cillant.5. Extraire l’axe de roue tout en mainte-
nant l’étrier de frein et en soulevant lé-
gèrement la roue.
N.B.:Il sera peut-être utile de recourir à une mas-
sette en caoutchouc pour extraire l’axe deroue.
6. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
1. Contre-écrou
2. Vis de réglage de la tension de la chaîne de
transmission
3.Écrou d’axe
1. Contre-écrou
2. Vis de réglage de la tension de la chaîne de
transmission
3. Axe de roue
4. Support d’étrier de frein
5.Étrier de frein
U4S8F0F0.book Page 36 Wednesday, August 2, 2006 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-37
6

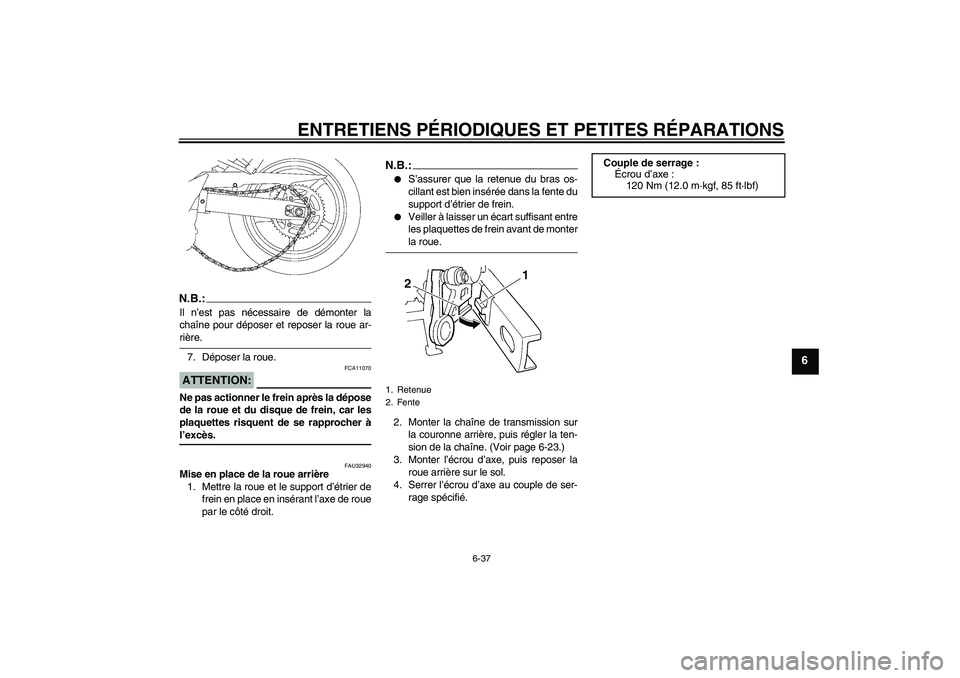

N.B.:Il n’est pas nécessaire de démonter la
chaîne pour déposer et reposer la roue ar-rière.
7. Déposer la roue.ATTENTION:
FCA11070
Ne pas actionner le frein après la dépose
de la roue et du disque de frein, car les
plaquettes risquent de se rapprocher àl’excès.
FAU32940
Mise en place de la roue arrière
1. Mettre la roue et le support d’étrier de
frein en place en insérant l’axe de roue
par le côté droit.
N.B.:

S’assurer que la retenue du bras os-
cillant est bien insérée dans la fente du
support d’étrier de frein.


Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de monterla roue.
2. Monter la chaîne de transmission sur
la couronne arrière, puis régler la ten-
sion de la chaîne. (Voir page 6-23.)
3. Monter l’écrou d’axe, puis reposer la
roue arrière sur le sol.
4. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
1. Retenue
2. Fente
Couple de serrage :
Écrou d’axe :
120 Nm (12.0 m·kgf, 85 ft·lbf)
U4S8F0F0.book Page 37 Wednesday, August 2, 2006 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-38
6
FAU25870

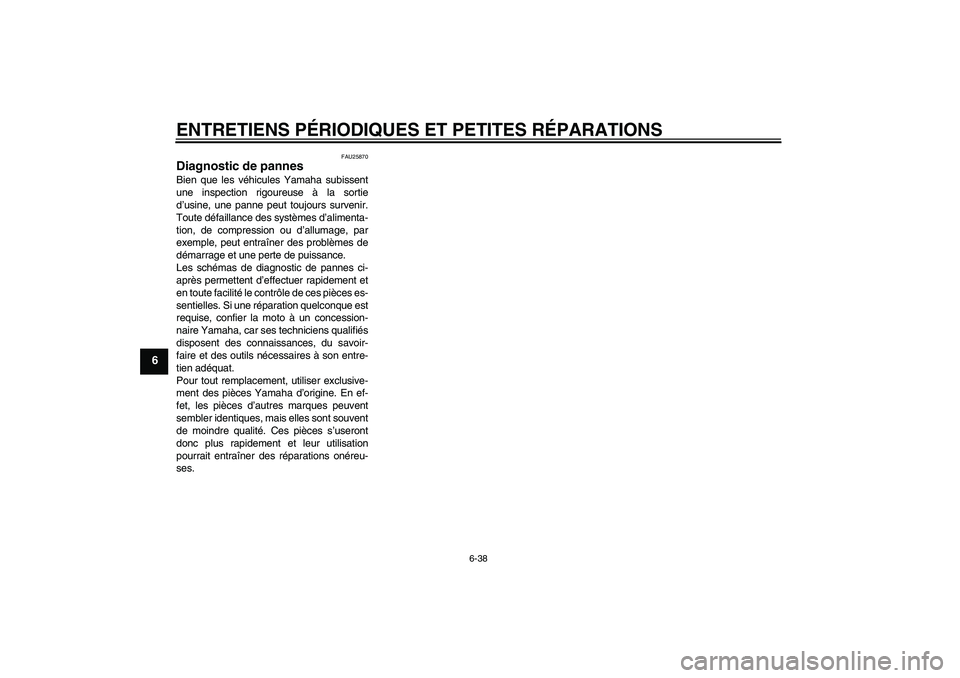

Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.U4S8F0F0.book Page 38 Wednesday, August 2, 2006 10:23 AM
