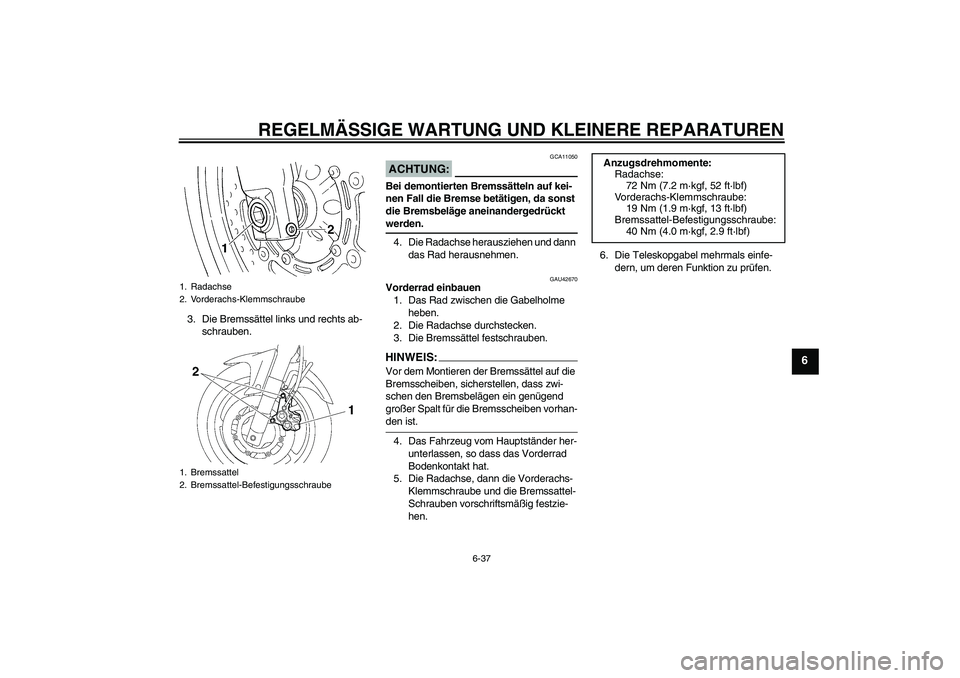

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-37
6
3. Die Bremssättel links und rechts ab-
schrauben.
ACHTUNG:
GCA11050
Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt werden.
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU42670
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse durchstecken.
3. Die Bremssättel festschrauben.HINWEIS:Vor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vorhan-den ist.
4. Das Fahrzeug vom Hauptständer her-
unterlassen, so dass das Vorderrad
Bodenkontakt hat.
5. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig festzie-
hen.6. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
1. Radachse
2. Vorderachs-Klemmschraube
1. Bremssattel
2. Bremssattel-Befestigungsschraube
Anzugsdrehmomente:
Radachse:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vorderachs-Klemmschraube:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Bremssattel-Befestigungsschraube:
40 Nm (4.0 m·kgf, 2.9 ft·lbf)
U4S8G1G0.book Page 37 Thursday, June 28, 2007 10:07 PM
Page 82 of 100

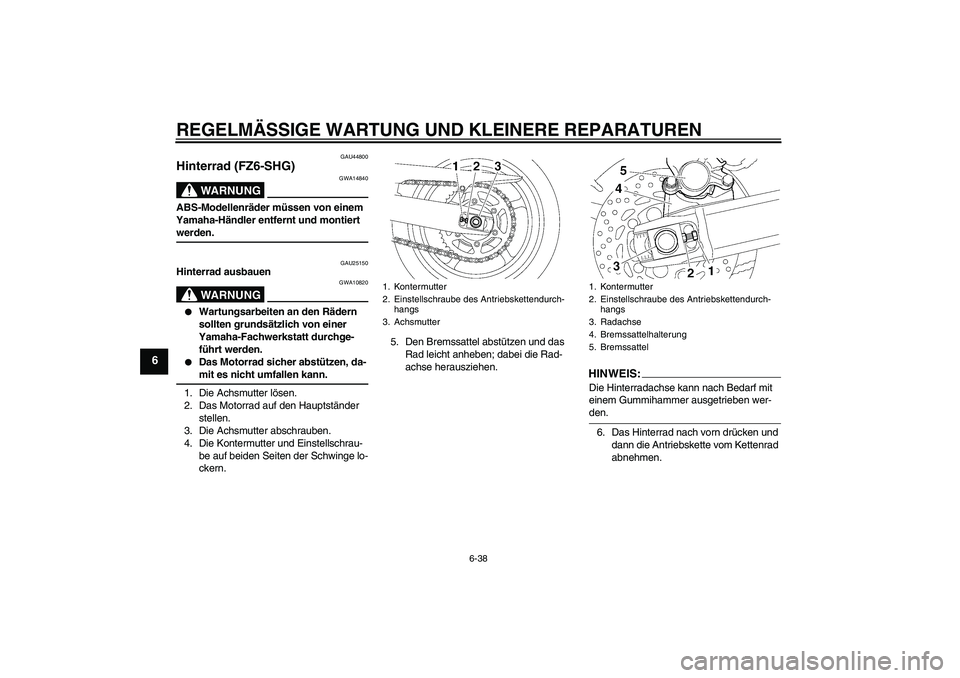

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-38
6
GAU44800
Hinterrad (FZ6-SHG)
WARNUNG
GWA14840
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert werden.
GAU25150
Hinterrad ausbauen
WARNUNG
GWA10820
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.
Das Motorrad sicher abstützen, da-mit es nicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Motorrad auf den Hauptständer
stellen.
3. Die Achsmutter abschrauben.
4. Die Kontermutter und Einstellschrau-
be auf beiden Seiten der Schwinge lo-
ckern.5. Den Bremssattel abstützen und das
Rad leicht anheben; dabei die Rad-
achse herausziehen.
HINWEIS:Die Hinterradachse kann nach Bedarf mit
einem Gummihammer ausgetrieben wer-den.
6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
1. Kontermutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Achsmutter
1. Kontermutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Radachse
4. Bremssattelhalterung
5. Bremssattel
U4S8G1G0.book Page 38 Thursday, June 28, 2007 10:07 PM
Page 83 of 100

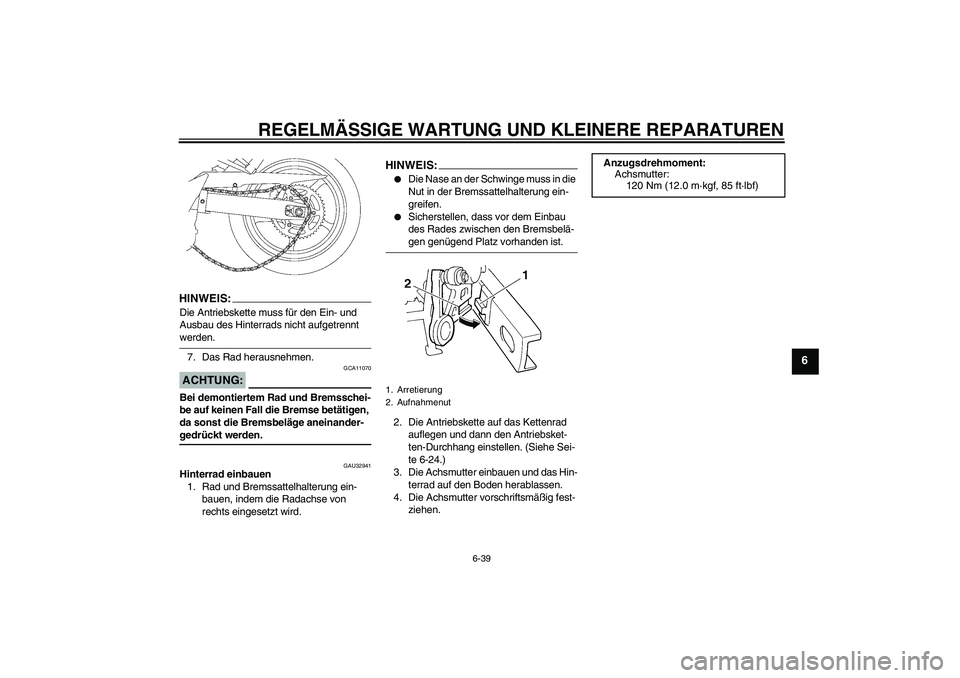

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-39
6
HINWEIS:Die Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt werden.
7. Das Rad herausnehmen.ACHTUNG:
GCA11070
Bei demontiertem Rad und Bremsschei-
be auf keinen Fall die Bremse betätigen,
da sonst die Bremsbeläge aneinander-gedrückt werden.
GAU32941
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von
rechts eingesetzt wird.
HINWEIS:
Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.
Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
auflegen und dann den Antriebsket-
ten-Durchhang einstellen. (Siehe Sei-
te 6-24.)
3. Die Achsmutter einbauen und das Hin-
terrad auf den Boden herablassen.
4. Die Achsmutter vorschriftsmäßig fest-
ziehen.
1. Arretierung
2. Aufnahmenut
Anzugsdrehmoment:
Achsmutter:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U4S8G1G0.book Page 39 Thursday, June 28, 2007 10:07 PM
Page 84 of 100

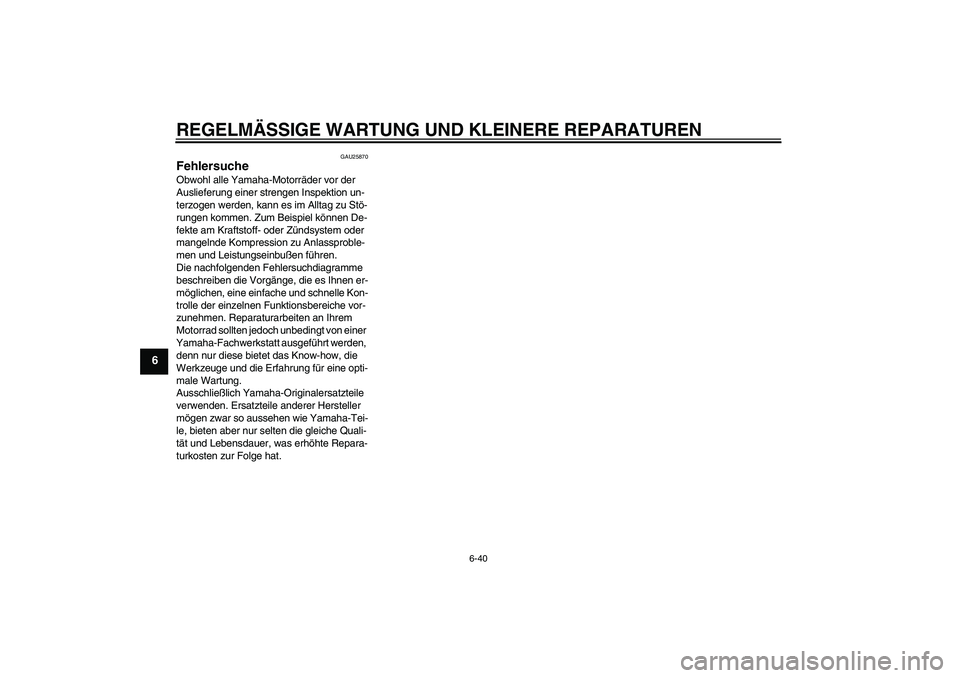

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-40
6
GAU25870
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.U4S8G1G0.book Page 40 Thursday, June 28, 2007 10:07 PM
Page 85 of 100

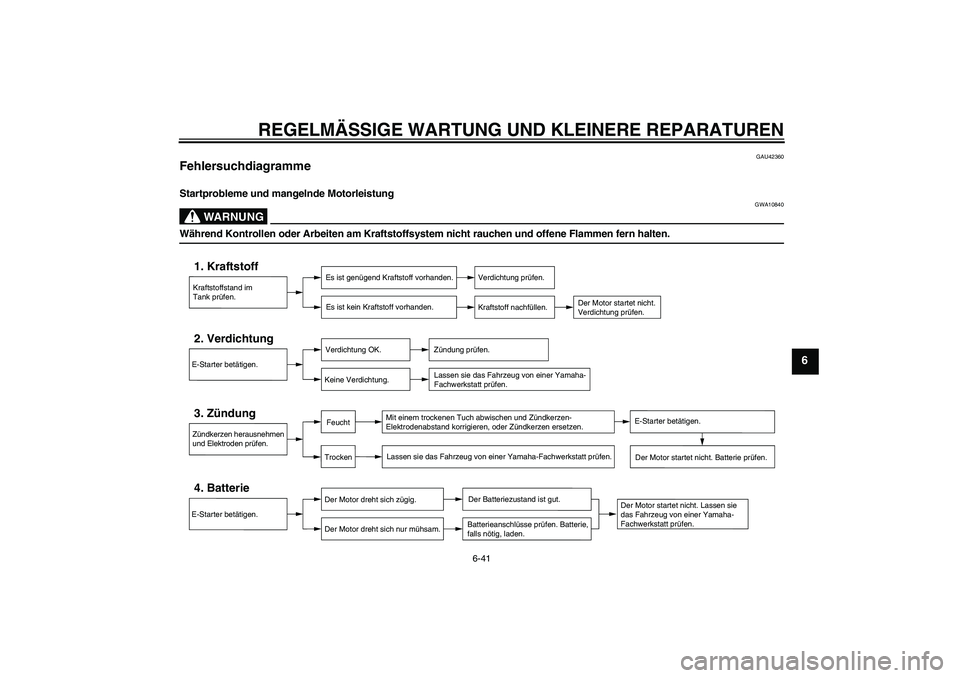

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-41
6
GAU42360
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U4S8G1G0.book Page 41 Thursday, June 28, 2007 10:07 PM
Page 86 of 100
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-42
6

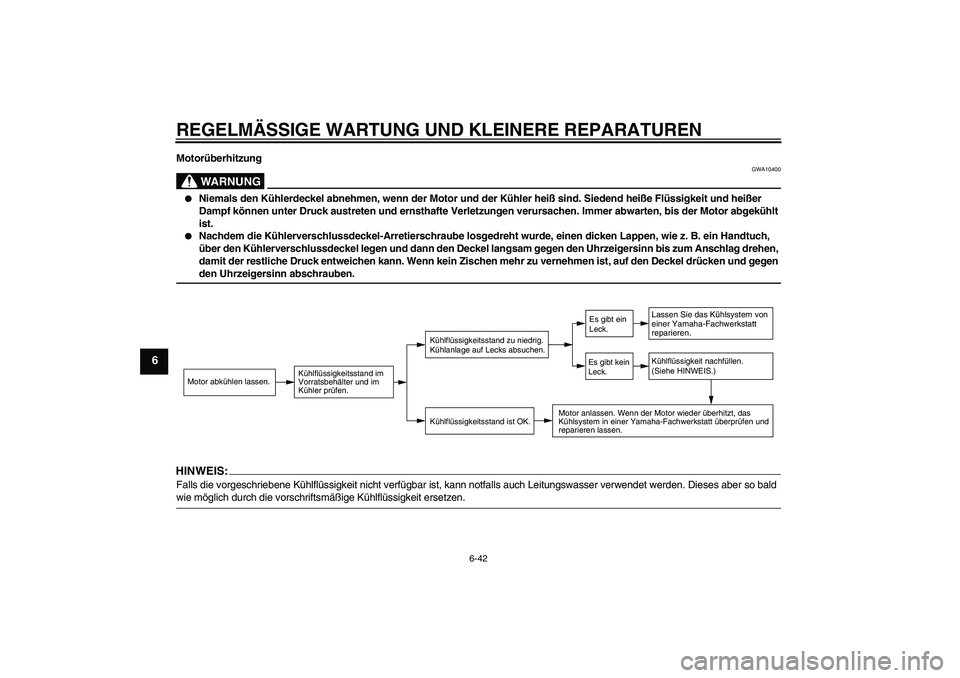

Motorüberhitzung
WARNUNG
GWA10400
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
Nachdem die Kühlerverschlussdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B. ein Handtuch,
über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen den Uhrzeigersinn bis zum Anschlag drehen,
damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEIS:Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U4S8G1G0.book Page 42 Thursday, June 28, 2007 10:07 PM
Page 87 of 100

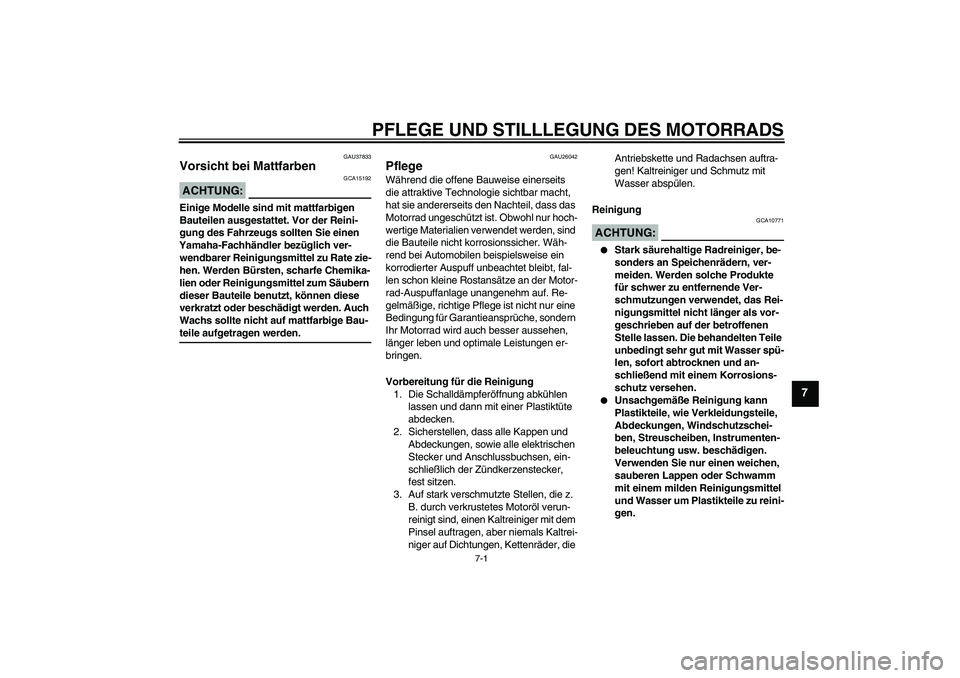

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-1
7
GAU37833
Vorsicht bei Mattfarben ACHTUNG:
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe Chemika-
lien oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden. Auch
Wachs sollte nicht auf mattfarbige Bau-teile aufgetragen werden.
GAU26042
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG:
GCA10771
Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.
Unsachgemäße Reinigung kann
Plastikteile, wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw. beschädigen.
Verwenden Sie nur einen weichen,
sauberen Lappen oder Schwamm
mit einem milden Reinigungsmittel
und Wasser um Plastikteile zu reini-
gen.
U4S8G1G0.book Page 1 Thursday, June 28, 2007 10:07 PM
Page 88 of 100

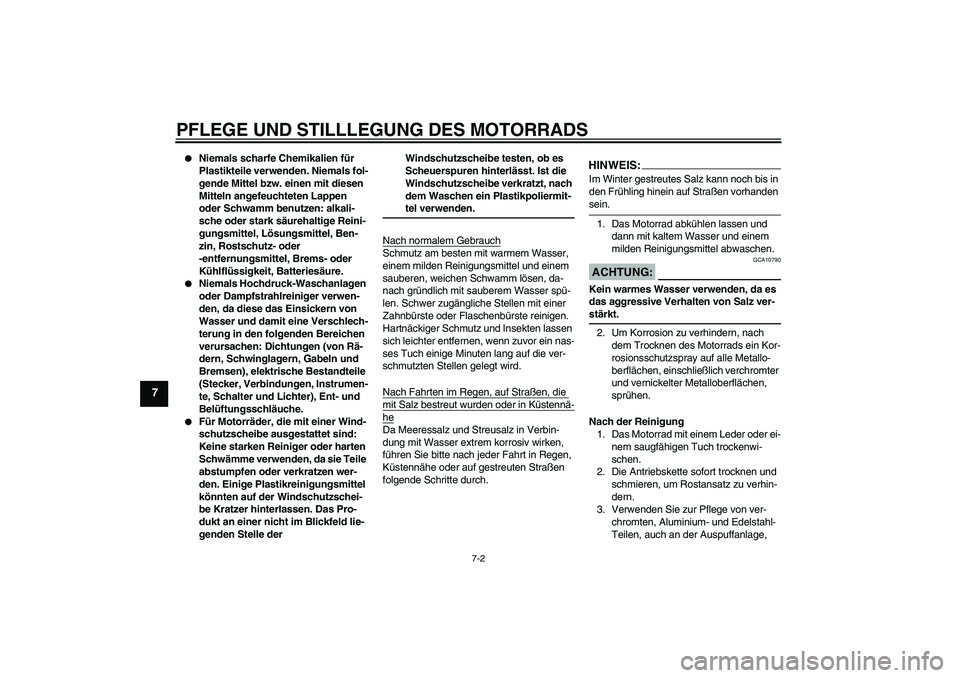

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.
Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Um Korrosion zu verhindern, nach
dem Trocknen des Motorrads ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen, einschließlich verchromter
und vernickelter Metalloberflächen,
sprühen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
U4S8G1G0.book Page 2 Thursday, June 28, 2007 10:07 PM
Page 89 of 100

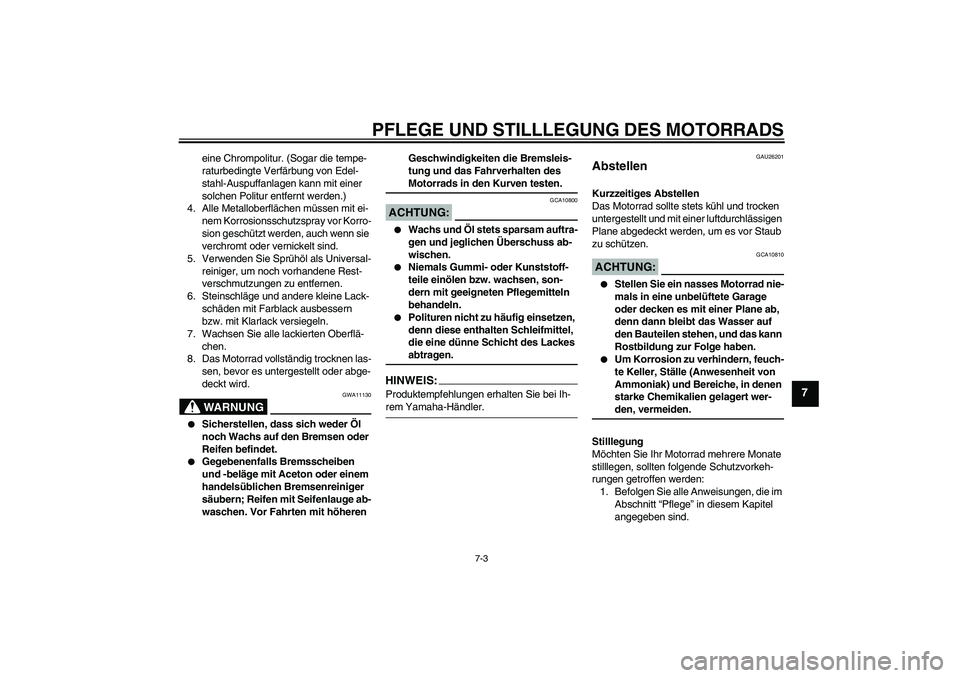

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.WARNUNG
GWA11130
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.
Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit Seifenlauge ab-
waschen. Vor Fahrten mit höheren Geschwindigkeiten die Bremsleis-
tung und das Fahrverhalten des
Motorrads in den Kurven testen.
ACHTUNG:
GCA10800
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU26201
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
U4S8G1G0.book Page 3 Thursday, June 28, 2007 10:07 PM
Page 90 of 100

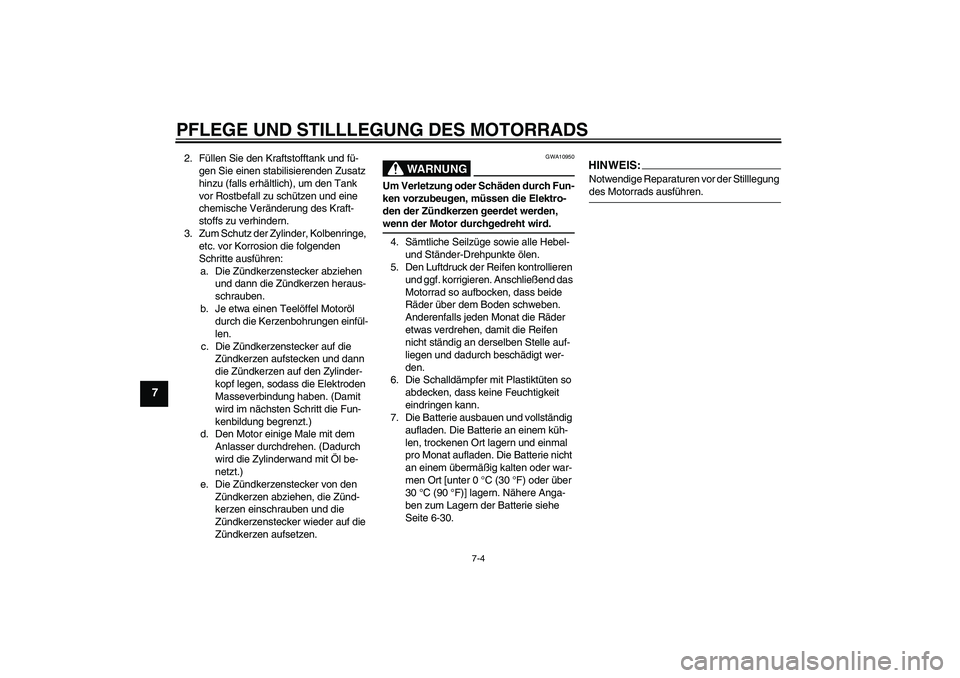

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-30.
HINWEIS:Notwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U4S8G1G0.book Page 4 Thursday, June 28, 2007 10:07 PM
