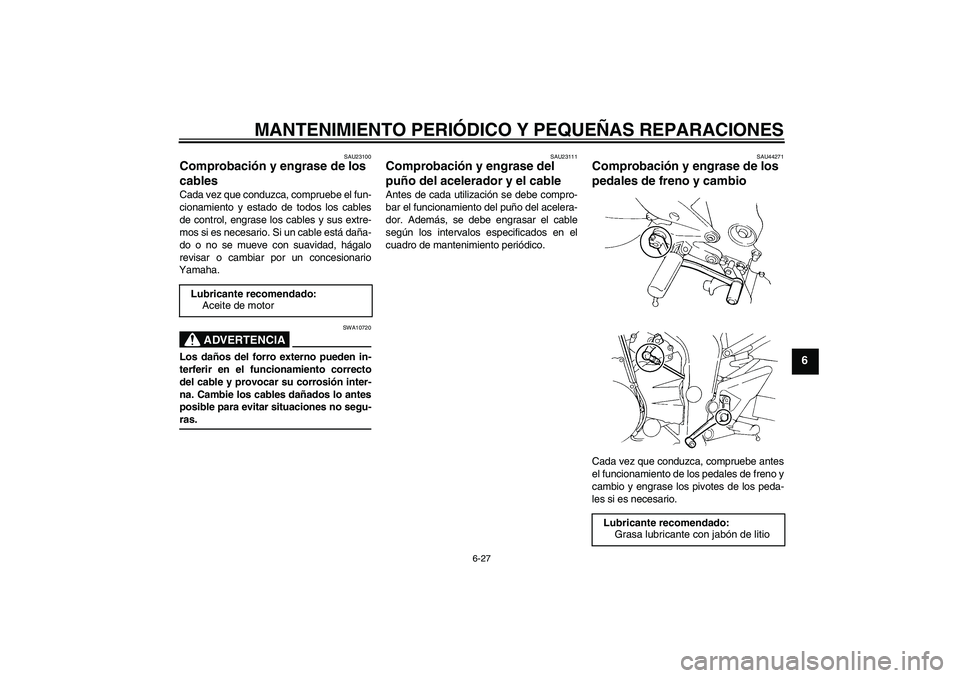

Page 71 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.
SAU23111
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
SAU44271
Comprobación y engrase de los
pedales de freno y cambio Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario. Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa lubricante con jabón de litio
U4S8S1S0.book Page 27 Friday, June 29, 2007 8:47 PM

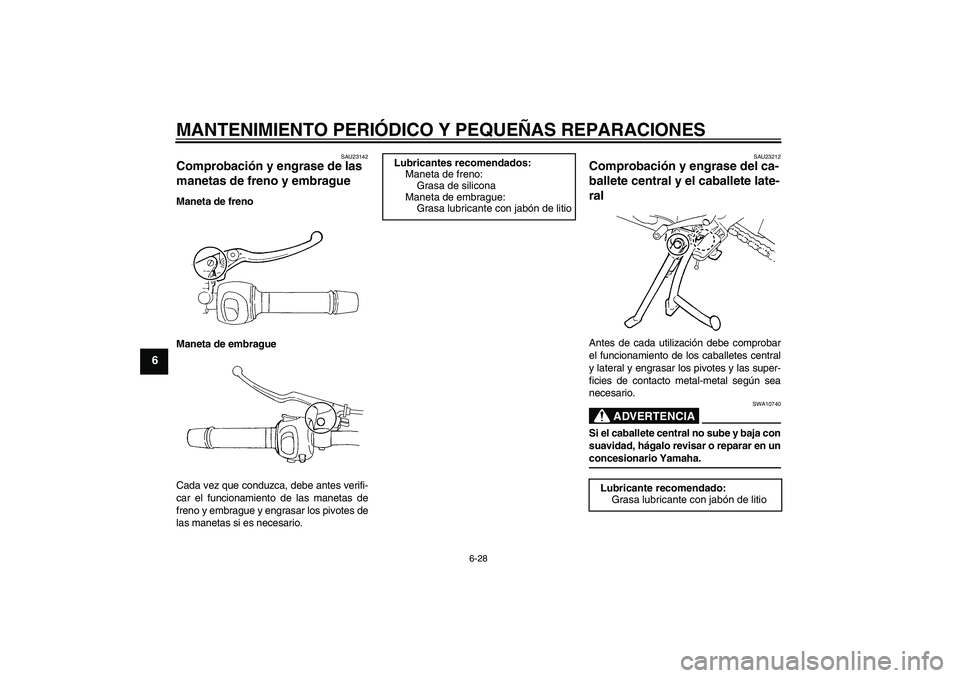

Page 72 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
6
SAU23142
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
SAU23212
Comprobación y engrase del ca-
ballete central y el caballete late-
ral Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10740
Si el caballete central no sube y baja con
suavidad, hágalo revisar o reparar en unconcesionario Yamaha.
Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
U4S8S1S0.book Page 28 Friday, June 29, 2007 8:47 PM

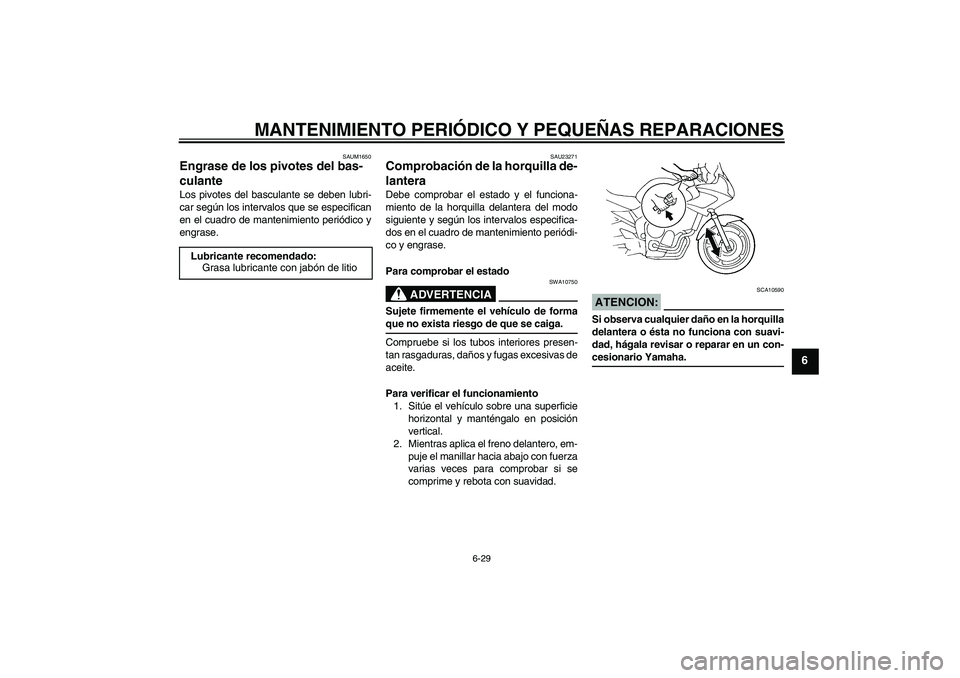

Page 73 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6
SAUM1650
Engrase de los pivotes del bas-
culante Los pivotes del basculante se deben lubri-
car según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase.
SAU23271
Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha. Lubricante recomendado:
Grasa lubricante con jabón de litio
U4S8S1S0.book Page 29 Friday, June 29, 2007 8:47 PM

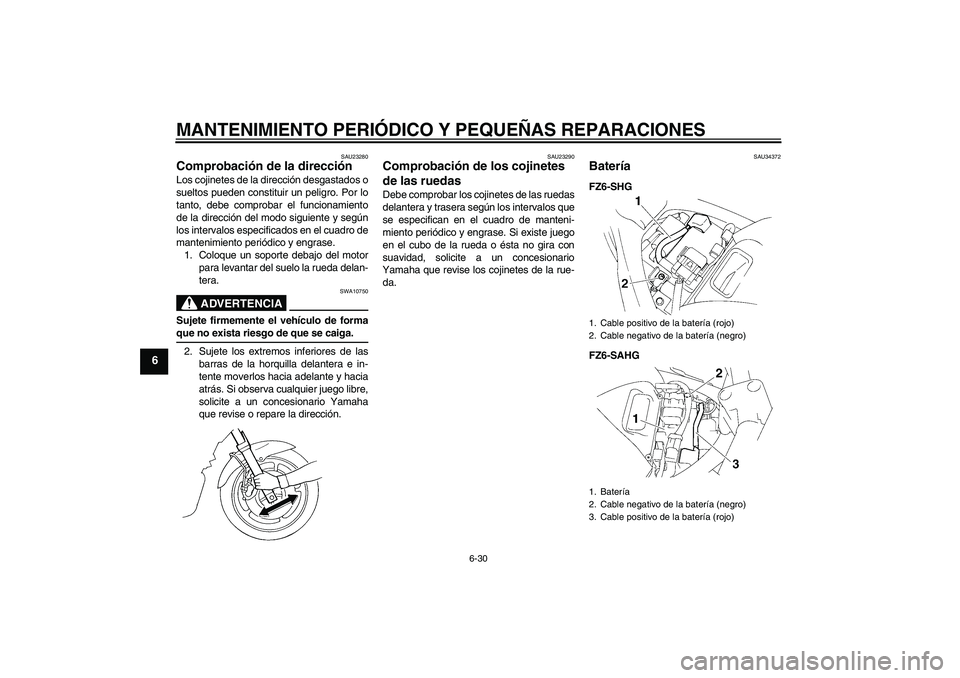

Page 74 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6
SAU23280
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
SAU23290
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU34372
Batería FZ6-SHG
FZ6-SAHG1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
1. Batería
2. Cable negativo de la batería (negro)
3. Cable positivo de la batería (rojo)
U4S8S1S0.book Page 30 Friday, June 29, 2007 8:47 PM

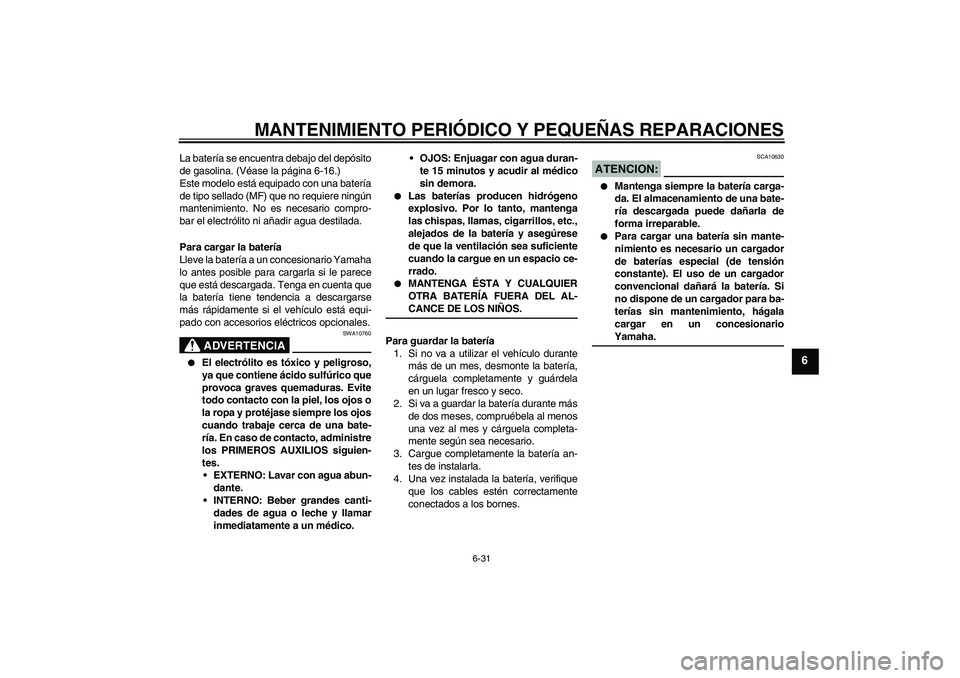

Page 75 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6
La batería se encuentra debajo del depósito
de gasolina. (Véase la página 6-16.)
Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ADVERTENCIA
SWA10760
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCION:
SCA10630
Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.
Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para ba-
terías sin mantenimiento, hágala
cargar en un concesionarioYamaha.
U4S8S1S0.book Page 31 Friday, June 29, 2007 8:47 PM
Page 76 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
6

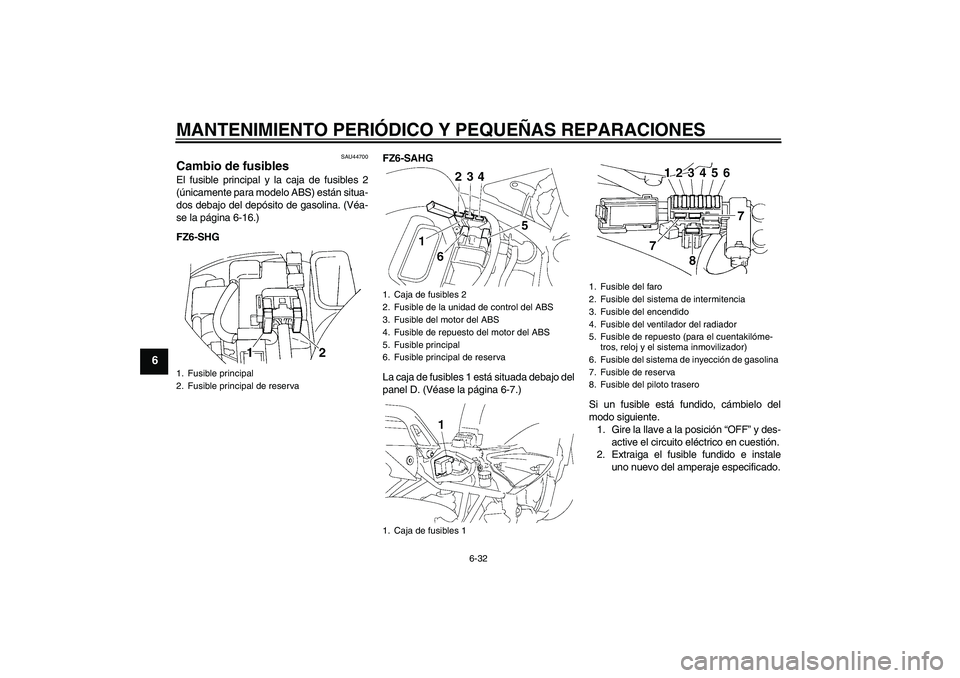

SAU44700
Cambio de fusibles El fusible principal y la caja de fusibles 2
(únicamente para modelo ABS) están situa-
dos debajo del depósito de gasolina. (Véa-
se la página 6-16.)
FZ6-SHGFZ6-SAHG
La caja de fusibles 1 está situada debajo del
panel D. (Véase la página 6-7.)
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.1. Fusible principal
2. Fusible principal de reserva
1. Caja de fusibles 2
2. Fusible de la unidad de control del ABS
3. Fusible del motor del ABS
4. Fusible de repuesto del motor del ABS
5. Fusible principal
6. Fusible principal de reserva
1. Caja de fusibles 1
1. Fusible del faro
2. Fusible del sistema de intermitencia
3. Fusible del encendido
4. Fusible del ventilador del radiador
5. Fusible de repuesto (para el cuentakilóme-
tros, reloj y el sistema inmovilizador)
6. Fusible del sistema de inyección de gasolina
7. Fusible de reserva
8. Fusible del piloto trasero
U4S8S1S0.book Page 32 Friday, June 29, 2007 8:47 PM

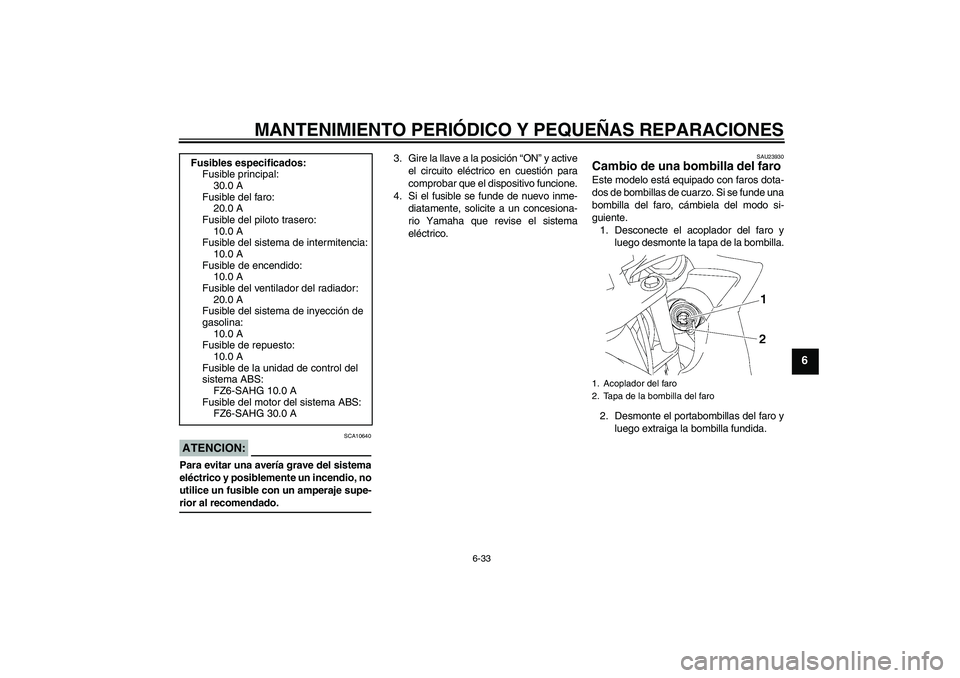

Page 77 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
6
ATENCION:
SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-rior al recomendado.3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU23930
Cambio de una bombilla del faro Este modelo está equipado con faros dota-
dos de bombillas de cuarzo. Si se funde una
bombilla del faro, cámbiela del modo si-
guiente.
1. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.
2. Desmonte el portabombillas del faro y
luego extraiga la bombilla fundida. Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
20.0 A
Fusible del piloto trasero:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de repuesto:
10.0 A
Fusible de la unidad de control del
sistema ABS:
FZ6-SAHG 10.0 A
Fusible del motor del sistema ABS:
FZ6-SAHG 30.0 A1. Acoplador del faro
2. Tapa de la bombilla del faro
U4S8S1S0.book Page 33 Friday, June 29, 2007 8:47 PM

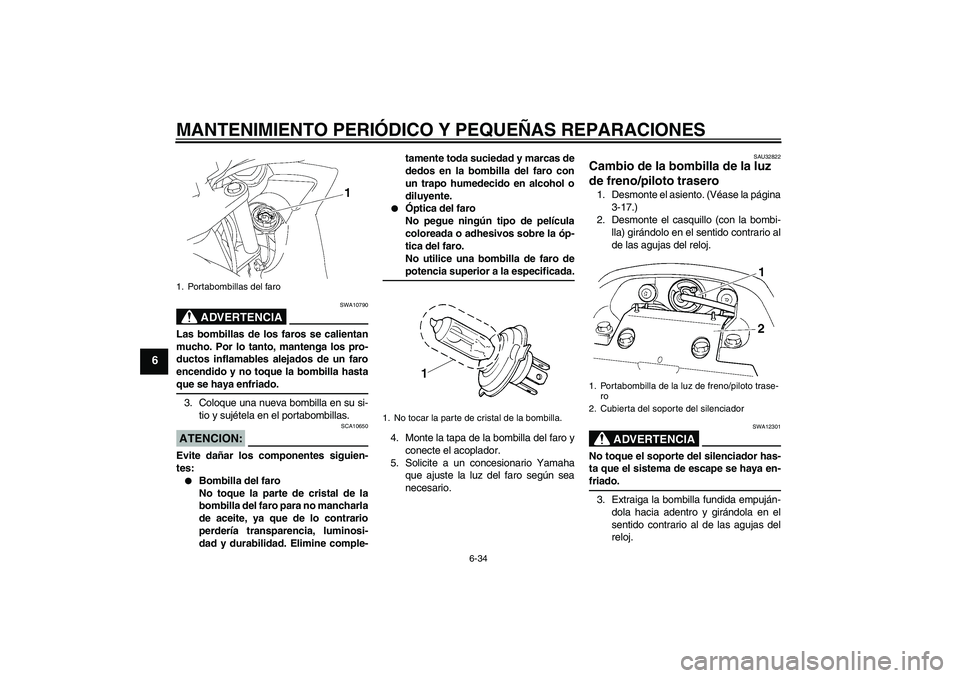

Page 78 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
6
ADVERTENCIA
SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hastaque se haya enfriado.
3. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.ATENCION:
SCA10650
Evite dañar los componentes siguien-
tes:
Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.
Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro depotencia superior a la especificada.
4. Monte la tapa de la bombilla del faro y
conecte el acoplador.
5. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU32822
Cambio de la bombilla de la luz
de freno/piloto trasero 1. Desmonte el asiento. (Véase la página
3-17.)
2. Desmonte el casquillo (con la bombi-
lla) girándolo en el sentido contrario al
de las agujas del reloj.
ADVERTENCIA
SWA12301
No toque el soporte del silenciador has-
ta que el sistema de escape se haya en-friado.
3. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
1. Portabombillas del faro
1. No tocar la parte de cristal de la bombilla.
1. Portabombilla de la luz de freno/piloto trase-
ro
2. Cubierta del soporte del silenciador
U4S8S1S0.book Page 34 Friday, June 29, 2007 8:47 PM
Page 79 of 100

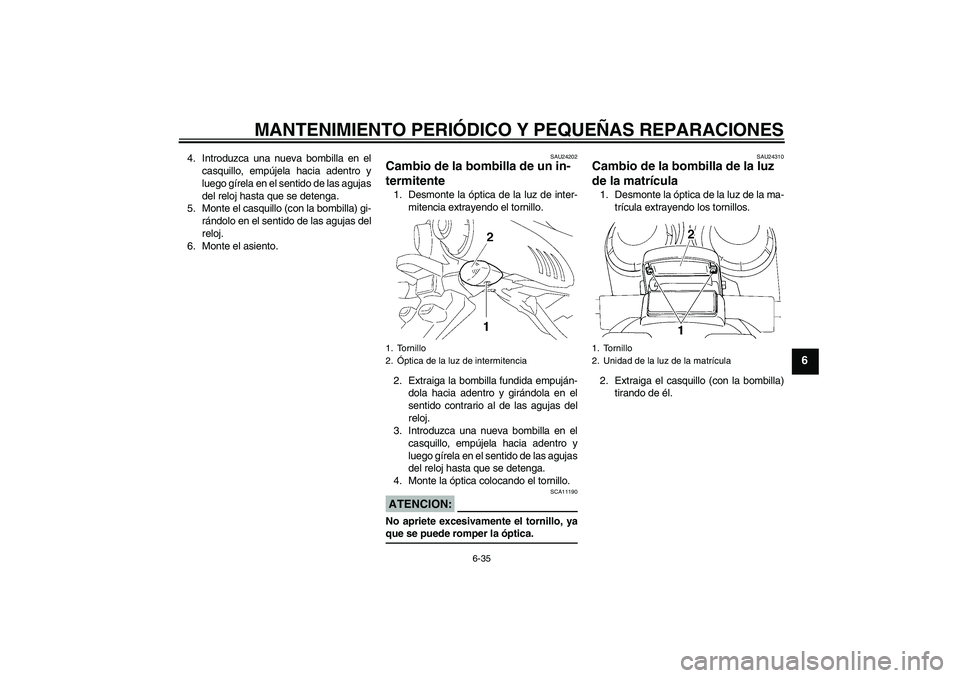

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
6
4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
5. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
6. Monte el asiento.
SAU24202
Cambio de la bombilla de un in-
termitente 1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo.ATENCION:
SCA11190
No apriete excesivamente el tornillo, yaque se puede romper la óptica.
SAU24310
Cambio de la bombilla de la luz
de la matrícula 1. Desmonte la óptica de la luz de la ma-
trícula extrayendo los tornillos.
2. Extraiga el casquillo (con la bombilla)
tirando de él.
1. Tornillo
2.Óptica de la luz de intermitencia
1. Tornillo
2. Unidad de la luz de la matrícula
U4S8S1S0.book Page 35 Friday, June 29, 2007 8:47 PM
Page 80 of 100

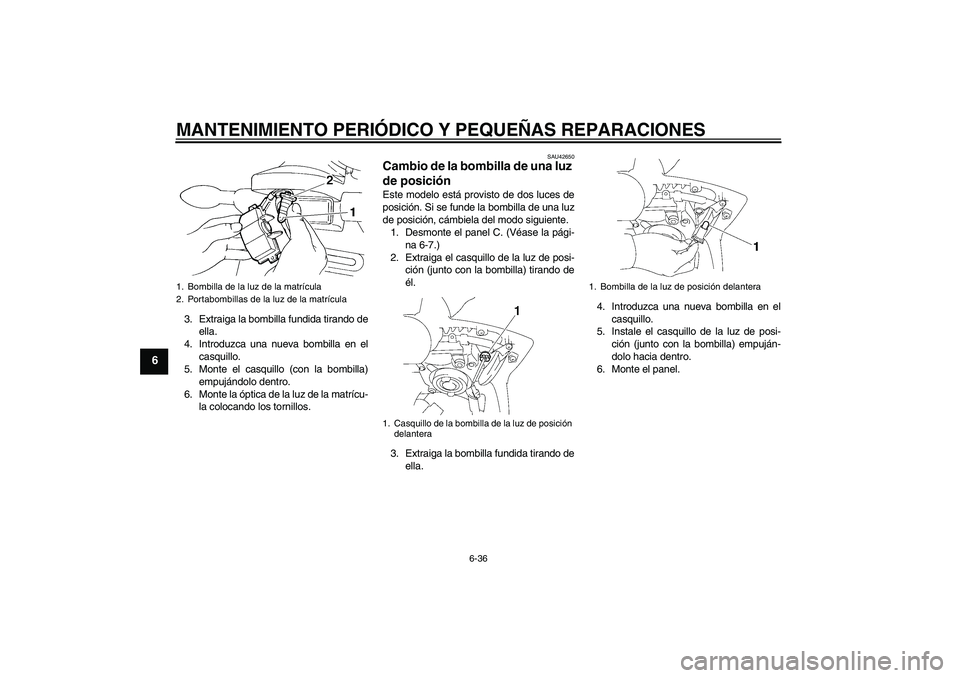

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
6
3. Extraiga la bombilla fundida tirando de
ella.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte la óptica de la luz de la matrícu-
la colocando los tornillos.
SAU42650
Cambio de la bombilla de una luz
de posición Este modelo está provisto de dos luces de
posición. Si se funde la bombilla de una luz
de posición, cámbiela del modo siguiente.
1. Desmonte el panel C. (Véase la pági-
na 6-7.)
2. Extraiga el casquillo de la luz de posi-
ción (junto con la bombilla) tirando de
él.
3. Extraiga la bombilla fundida tirando de
ella.4. Introduzca una nueva bombilla en el
casquillo.
5. Instale el casquillo de la luz de posi-
ción (junto con la bombilla) empuján-
dolo hacia dentro.
6. Monte el panel.
1. Bombilla de la luz de la matrícula
2. Portabombillas de la luz de la matrícula
1. Casquillo de la bombilla de la luz de posición
delantera
1. Bombilla de la luz de posición delantera
U4S8S1S0.book Page 36 Friday, June 29, 2007 8:47 PM
