YAMAHA FZ6 SHG 2009 Betriebsanleitungen (in German)

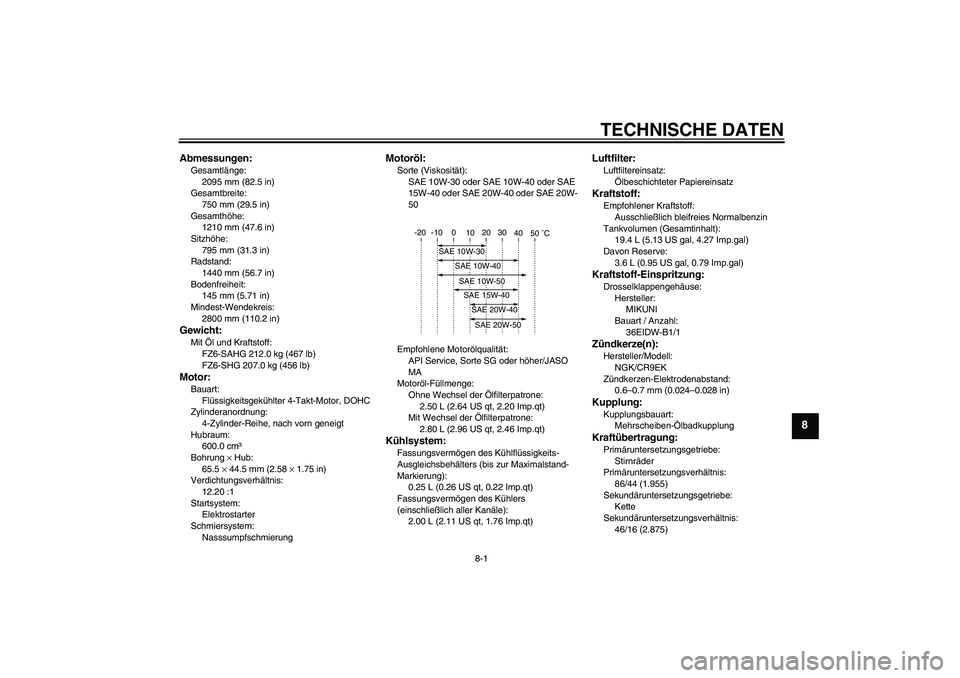

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2095 mm (82.5 in)
Gesamtbreite:
750 mm (29.5 in)
Gesamthöhe:
1210 mm (47.6 in)
Sitzhöhe:
795 mm (31.3 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit:
145 mm (5.71 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Mit Öl und Kraftstoff:
FZ6-SAHG 212.0 kg (467 lb)
FZ6-SHG 207.0 kg (456 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
600.0 cm³
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis:
12.20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE 20W-
50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt, 2.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
19.4 L (5.13 US gal, 4.27 Imp.gal)
Davon Reserve:
3.6 L (0.95 US gal, 0.79 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Hersteller:
MIKUNI
Bauart / Anzahl:
36EIDW-B1/1Zündkerze(n):Hersteller/Modell:
NGK/CR9EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
86/44 (1.955)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
46/16 (2.875)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U4S8G2G0.book Page 1 Tuesday, July 29, 2008 10:11 AM

TECHNISCHE DATEN
8-2
8

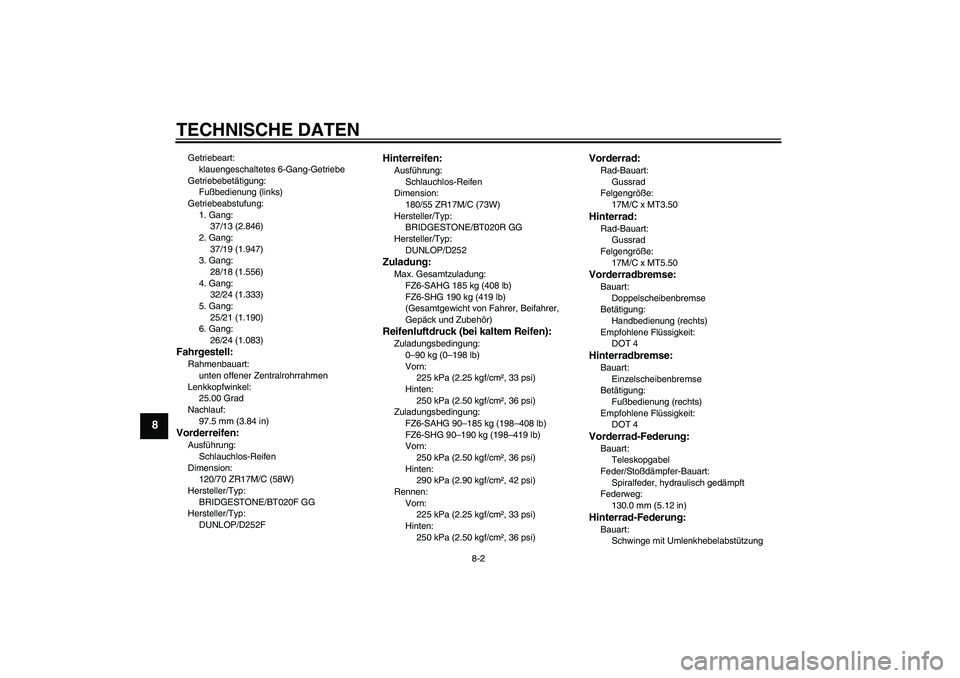

Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/13 (2.846)
2. Gang:
37/19 (1.947)
3. Gang:
28/18 (1.556)
4. Gang:
32/24 (1.333)
5. Gang:
25/21 (1.190)
6. Gang:
26/24 (1.083)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf:
97.5 mm (3.84 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT020F GG
Hersteller/Typ:
DUNLOP/D252F
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
BRIDGESTONE/BT020R GG
Hersteller/Typ:
DUNLOP/D252Zuladung:Max. Gesamtzuladung:
FZ6-SAHG 185 kg (408 lb)
FZ6-SHG 190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Zuladungsbedingung:
FZ6-SAHG 90–185 kg (198–408 lb)
FZ6-SHG 90–190 kg (198–419 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
U4S8G2G0.book Page 2 Tuesday, July 29, 2008 10:11 AM

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Scheinwerfer:
12 V, 55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
FZ6-SAHG LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Rücklichtsicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 ASicherung des ABS-Kontrolleinheit:
FZ6-SAHG 10.0 A
Sicherung des ABS-Motors:
FZ6-SAHG 30.0 A
Zusatzsicherung:
10.0 A
U4S8G2G0.book Page 3 Tuesday, July 29, 2008 10:11 AM

KUNDENINFORMATION
9-1
9
GAU26351

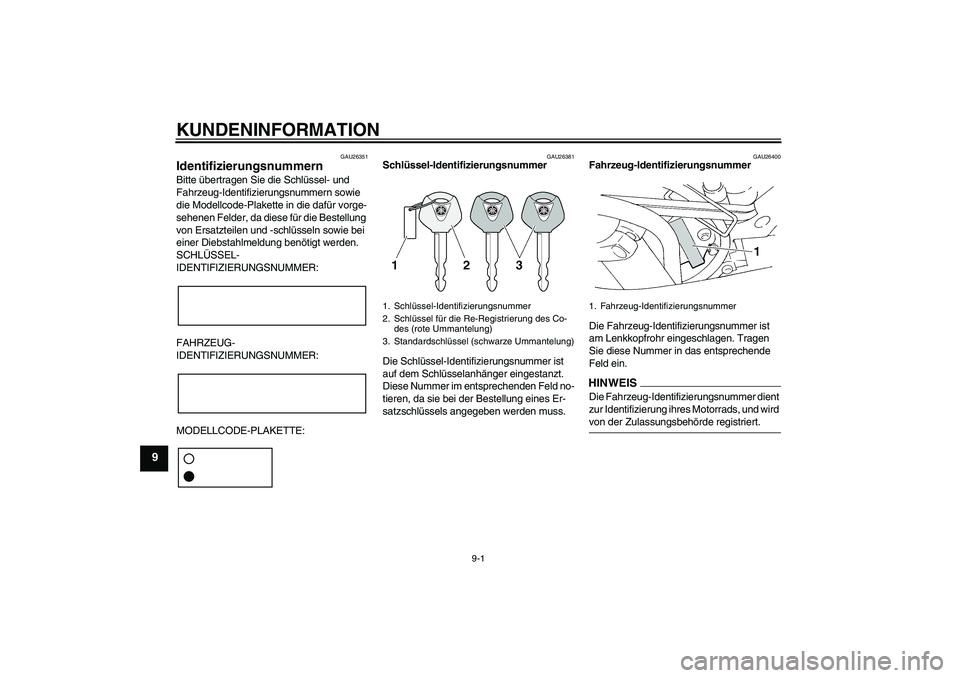

Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U4S8G2G0.book Page 1 Tuesday, July 29, 2008 10:11 AM

KUNDENINFORMATION
9-2
9
GAU26480

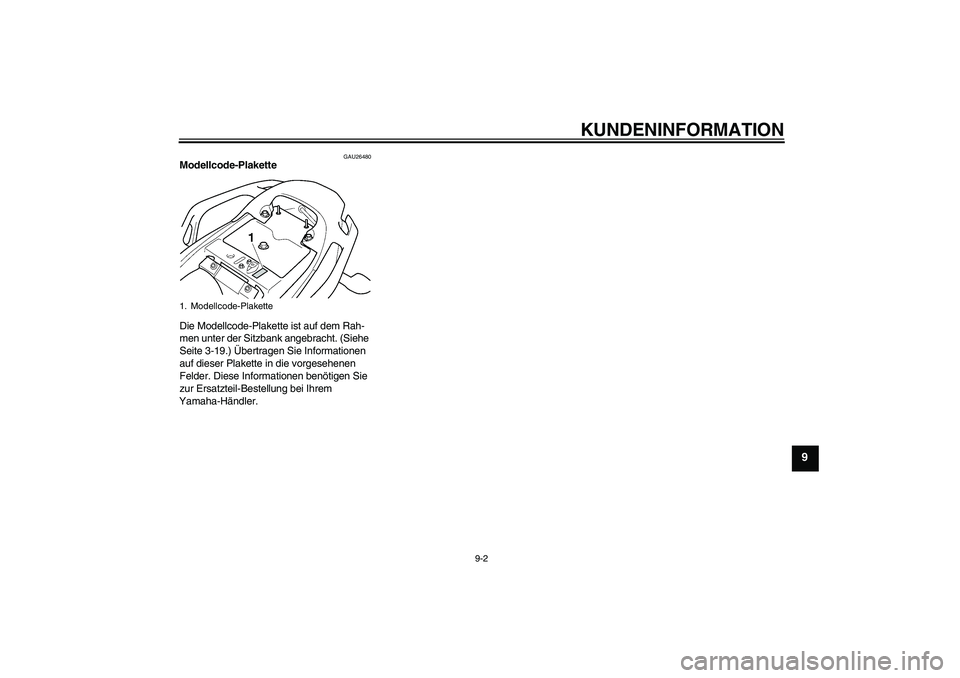

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-19.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U4S8G2G0.book Page 2 Tuesday, July 29, 2008 10:11 AM

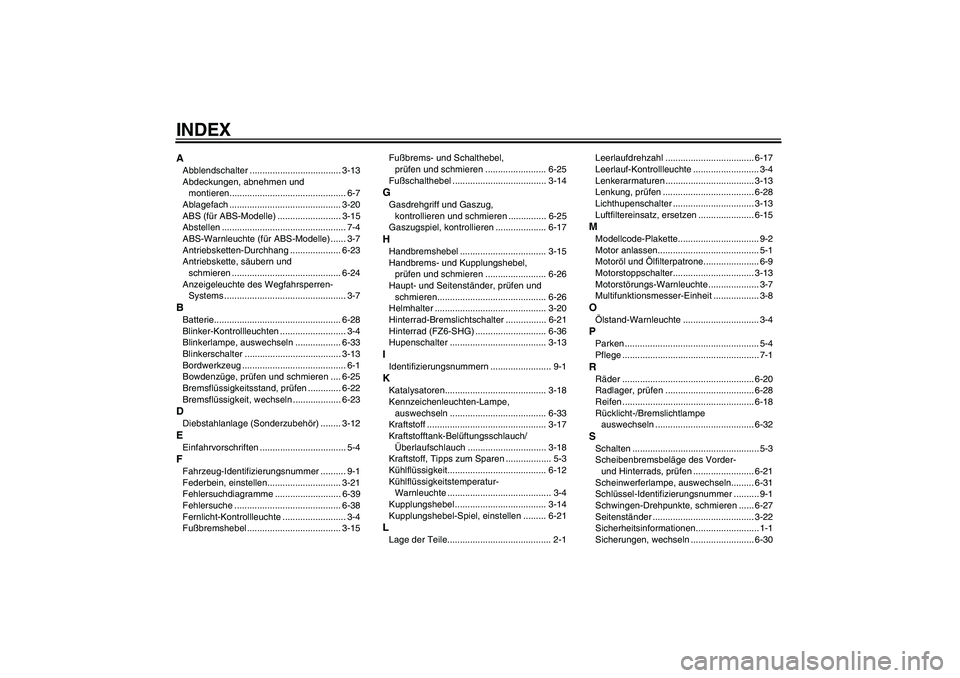

INDEXAAbblendschalter .................................... 3-13
Abdeckungen, abnehmen und
montieren.............................................. 6-7
Ablagefach ............................................ 3-20
ABS (für ABS-Modelle) ......................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-7
Antriebsketten-Durchhang .................... 6-23
Antriebskette, säubern und
schmieren ........................................... 6-24
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-7BBatterie.................................................. 6-28
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-33
Blinkerschalter ...................................... 3-13
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-25
Bremsflüssigkeitsstand, prüfen ............. 6-22
Bremsflüssigkeit, wechseln ................... 6-23DDiebstahlanlage (Sonderzubehör) ........ 3-12EEinfahrvorschriften .................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-21
Fehlersuchdiagramme .......................... 6-39
Fehlersuche .......................................... 6-38
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-15Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-25
Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-25
Gaszugspiel, kontrollieren .................... 6-17HHandbremshebel .................................. 3-15
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-26
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-26
Helmhalter ............................................ 3-20
Hinterrad-Bremslichtschalter ................ 6-21
Hinterrad (FZ6-SHG) ............................ 6-36
Hupenschalter ...................................... 3-13IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-18
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-33
Kraftstoff ............................................... 3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-18
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-12
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-4
Kupplungshebel .................................... 3-14
Kupplungshebel-Spiel, einstellen ......... 6-21LLage der Teile......................................... 2-1Leerlaufdrehzahl ................................... 6-17
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ................................... 3-13
Lenkung, prüfen .................................... 6-28
Lichthupenschalter ................................ 3-13
Luftfiltereinsatz, ersetzen ...................... 6-15
MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone...................... 6-9
Motorstoppschalter................................ 3-13
Motorstörungs-Warnleuchte .................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-20
Radlager, prüfen ................................... 6-28
Reifen .................................................... 6-18
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-32SSchalten .................................................. 5-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-21
Scheinwerferlampe, auswechseln......... 6-31
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-27
Seitenständer ........................................ 3-22
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-30
U4S8G2G0.book Page 1 Tuesday, July 29, 2008 10:11 AM

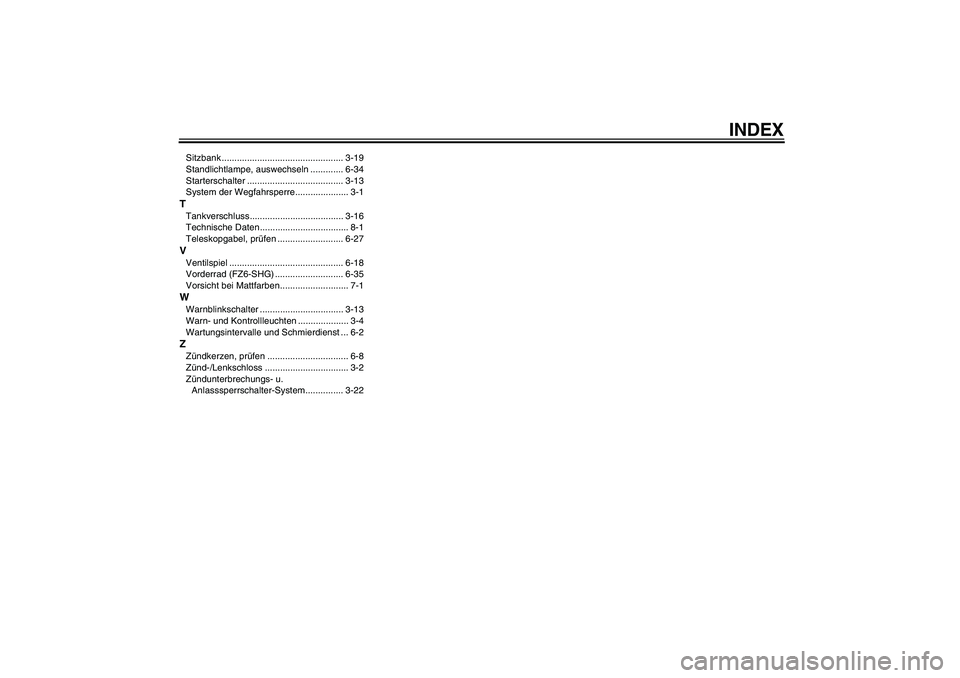

INDEX
Sitzbank ................................................ 3-19
Standlichtlampe, auswechseln ............. 6-34
Starterschalter ...................................... 3-13
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-16
Technische Daten................................... 8-1
Teleskopgabel, prüfen .......................... 6-27VVentilspiel ............................................. 6-18
Vorderrad (FZ6-SHG) ........................... 6-35
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-13
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................ 6-8
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-22
U4S8G2G0.book Page 2 Tuesday, July 29, 2008 10:11 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.08-1.7×1 CR
(G)
DIC183
