YAMAHA FZ6 SHG 2009 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN

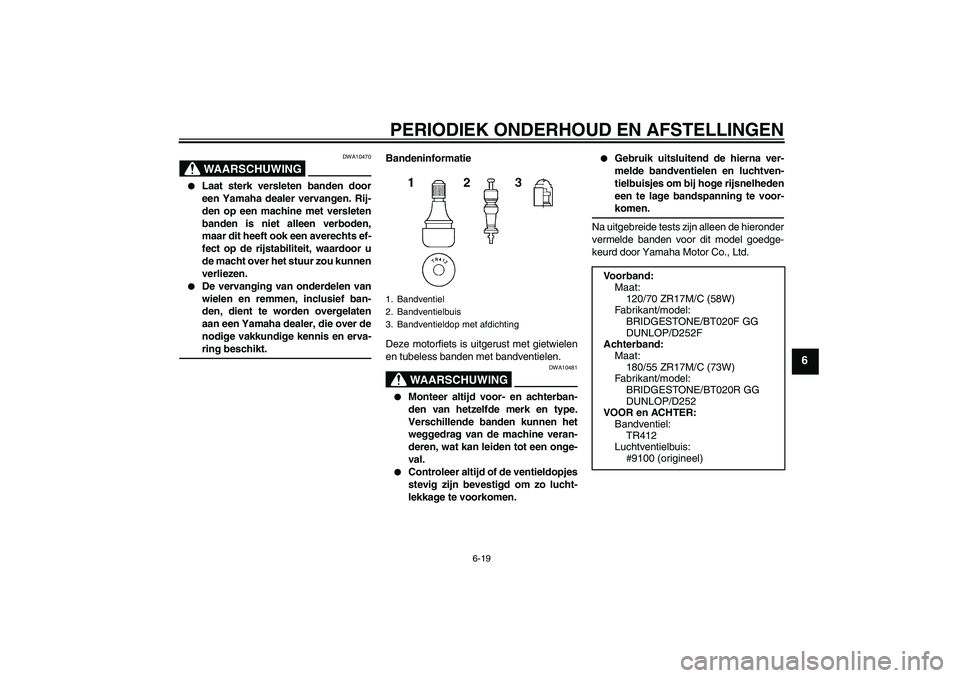

6-19
6
WAARSCHUWING
DWA10470


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING
DWA10481


Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.


Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.


Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-komen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband:
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Achterband:
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
BRIDGESTONE/BT020R GG
DUNLOP/D252
VOOR en ACHTER:
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)
U4S8D2D0.book Page 19 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
WAARSCHUWING
DWA10600
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.

Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.


Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.


Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.


Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU22081
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
Draai de stelbout van de koppelingsspeling
richting (a) voor meer vrije slag van de kop-
pelingshendel. Draai de stelbout richting (b)
voor minder vrije slag van de koppe-
lingshendel.1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
U4S8D2D0.book Page 20 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

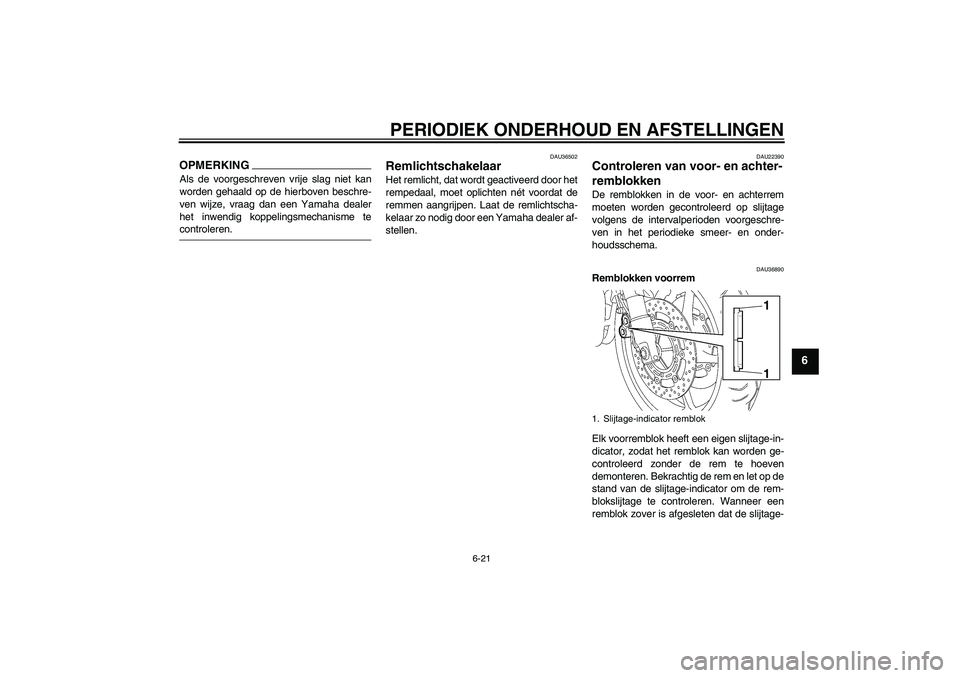

6-21
6
OPMERKINGAls de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme tecontroleren.
DAU36502
Remlichtschakelaar Het remlicht, dat wordt geactiveerd door het
rempedaal, moet oplichten nét voordat de
remmen aangrijpen. Laat de remlichtscha-
kelaar zo nodig door een Yamaha dealer af-
stellen.
DAU22390
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36890
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijtage-1. Slijtage-indicator remblok
11
U4S8D2D0.book Page 21 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

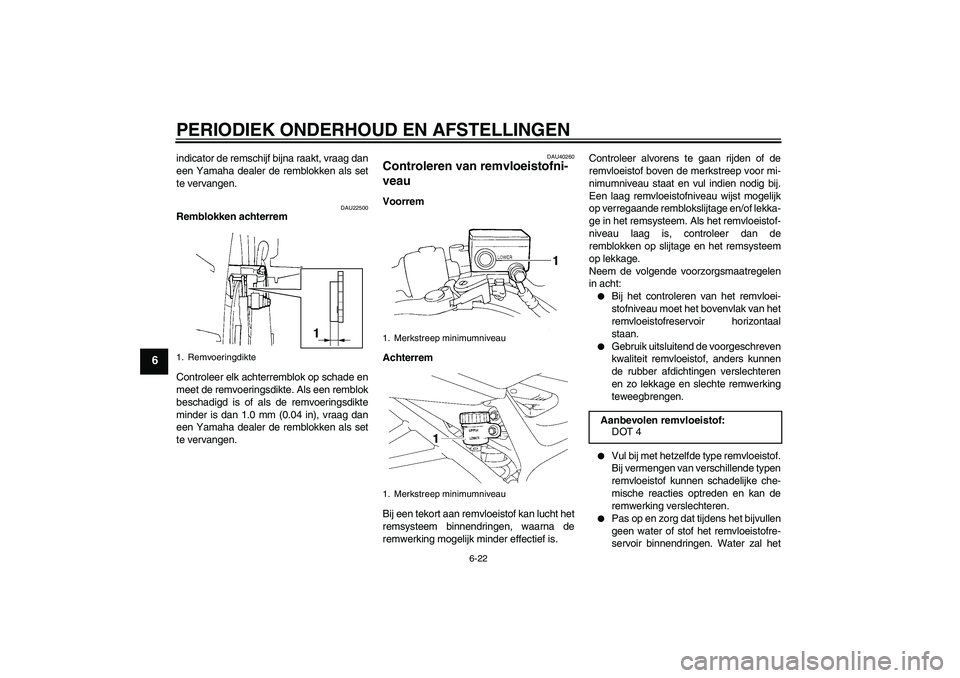

6-22
6
indicator de remschijf bijna raakt, vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 1.0 mm (0.04 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU40260
Controleren van remvloeistofni-
veau Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens het bijvullen
geen water of stof het remvloeistofre-
servoir binnendringen. Water zal het
1. Remvoeringdikte
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
U4S8D2D0.book Page 22 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

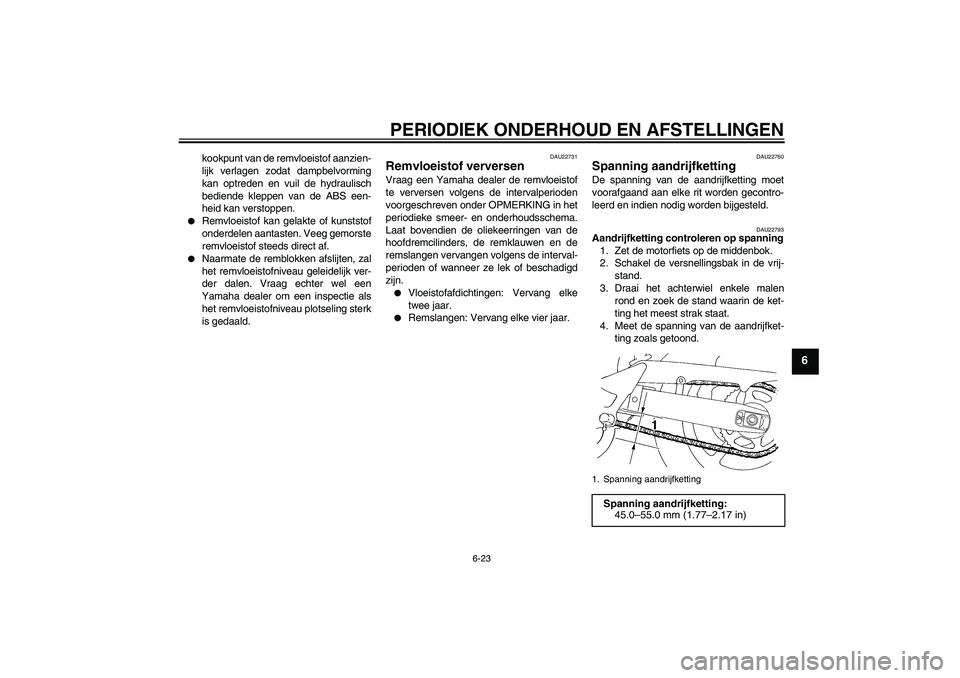

6-23
6
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden en vuil de hydraulisch
bediende kleppen van de ABS een-
heid kan verstoppen.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22731
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Remslangen: Vervang elke vier jaar.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22793
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de middenbok.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel enkele malen
rond en zoek de stand waarin de ket-
ting het meest strak staat.
4. Meet de spanning van de aandrijfket-
ting zoals getoond.1. Spanning aandrijfketting
Spanning aandrijfketting:
45.0–55.0 mm (1.77–2.17 in)
U4S8D2D0.book Page 23 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
5. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34313
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor
en andere essentiëIe onderdelen
van de machine en kan resulteren in
overslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.3. Trek de borgmoeren en dan de wielas-
moer aan met de voorgeschreven
aanhaalmomenten.
DAU23023
Aandrijfketting reinigen en sme-
ren De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10581
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassenof ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]
1. Borgmoer
2. Stelbout spanning aandrijfketting
3. Wielasmoer
4. Uitlijnmerktekens
5. KettingtrekkerAanhaalmomenten:
Borgmoer:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Wielasmoer:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U4S8D2D0.book Page 24 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

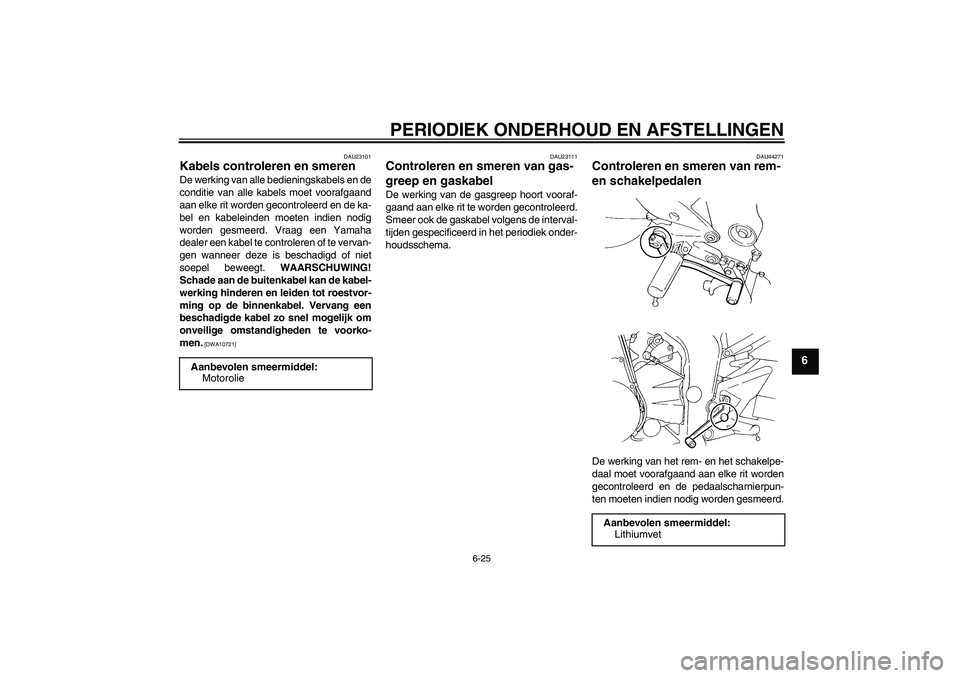

6-25
6
DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU44271
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd. Aanbevolen smeermiddel:
Motorolie
Aanbevolen smeermiddel:
Lithiumvet
U4S8D2D0.book Page 25 Wednesday, July 30, 2008 9:40 AM

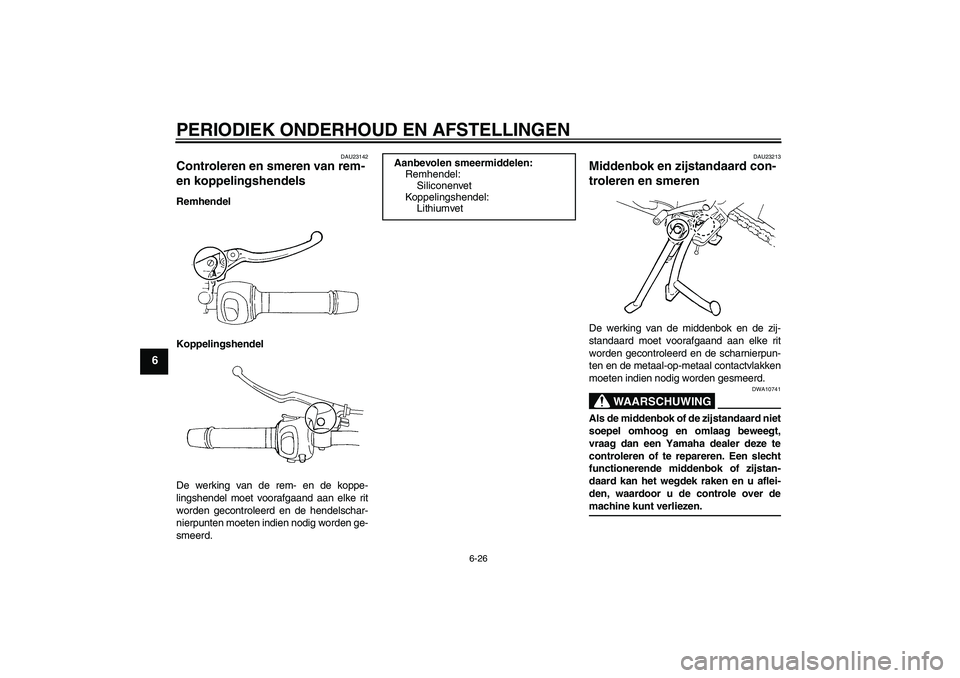

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU23142
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
DAU23213
Middenbok en zijstandaard con-
troleren en smeren De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over demachine kunt verliezen.
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
U4S8D2D0.book Page 26 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAUM1650
De achterbrugscharnierpunten
smeren Het achterbrugscharnierpunt moet worden
gesmeerd volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert. Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U4S8D2D0.book Page 27 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U4S8D2D0.book Page 28 Wednesday, July 30, 2008 9:40 AM
