radiator YAMAHA FZ6 SHG 2009 Instructieboekje (in Dutch)

BESCHRIJVING
2-2
2
DAU10420

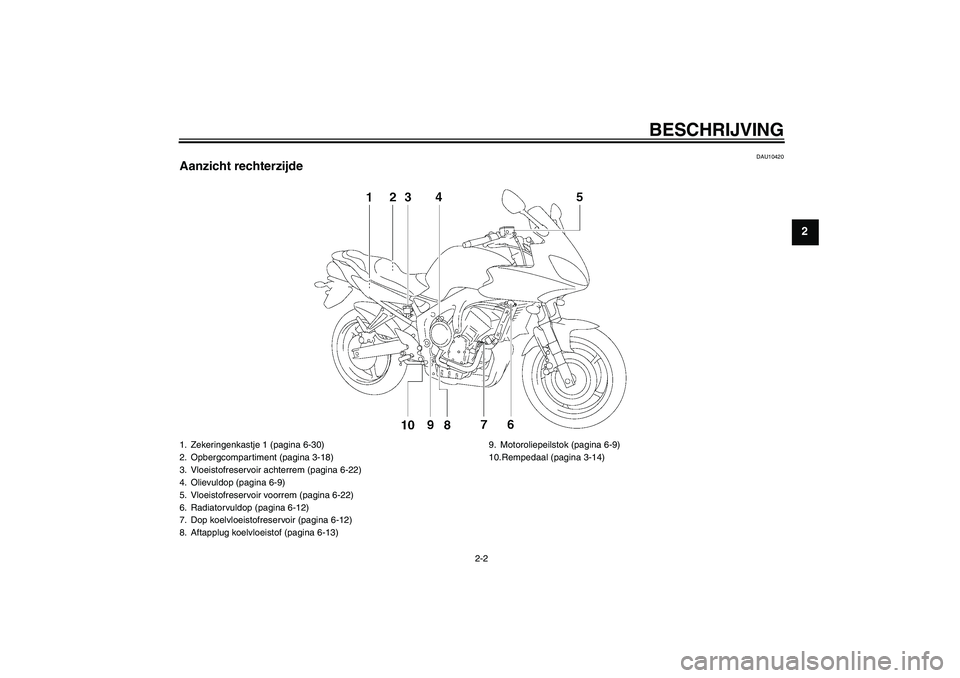

Aanzicht rechterzijde1. Zekeringenkastje 1 (pagina 6-30)
2. Opbergcompartiment (pagina 3-18)
3. Vloeistofreservoir achterrem (pagina 6-22)
4. Olievuldop (pagina 6-9)
5. Vloeistofreservoir voorrem (pagina 6-22)
6. Radiatorvuldop (pagina 6-12)
7. Dop koelvloeistofreservoir (pagina 6-12)
8. Aftapplug koelvloeistof (pagina 6-13)9. Motoroliepeilstok (pagina 6-9)
10.Rempedaal (pagina 3-14)
U4S8D2D0.book Page 2 Wednesday, July 30, 2008 9:40 AM

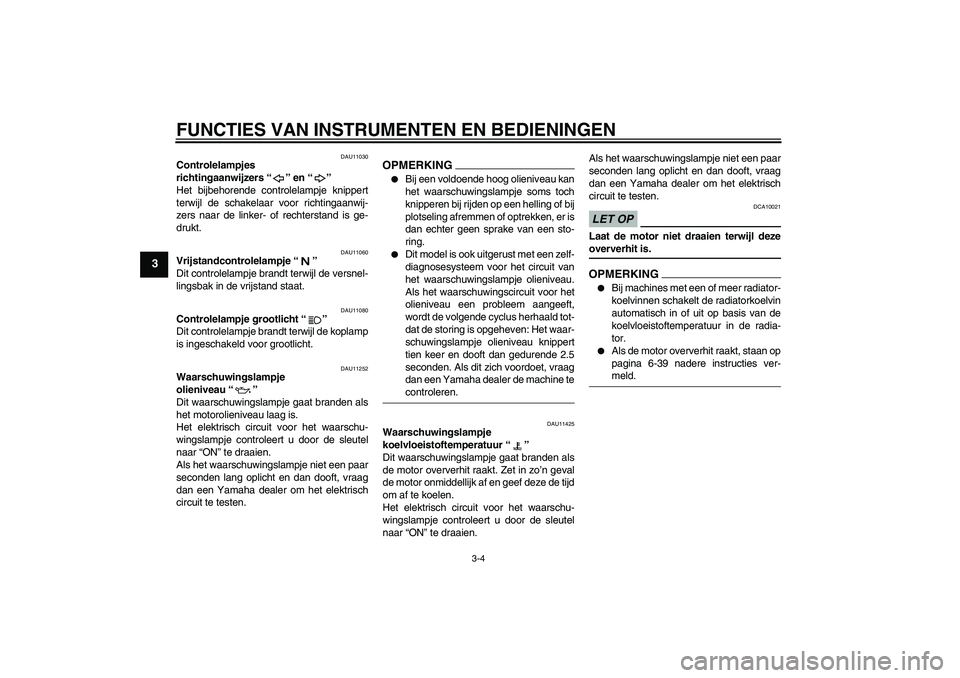

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11030
Controlelampjes
richtingaanwijzers“” en“”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11060
Vrijstandcontrolelampje“”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht“”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11252
Waarschuwingslampje
olieniveau“”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
OPMERKING

Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of bij
plotseling afremmen of optrekken, er is
dan echter geen sprake van een sto-
ring.


Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als het waarschuwingscircuit voor het
olieniveau een probleem aangeeft,
wordt de volgende cyclus herhaald tot-
dat de storing is opgeheven: Het waar-
schuwingslampje olieniveau knippert
tien keer en dooft dan gedurende 2.5
seconden. Als dit zich voordoet, vraag
dan een Yamaha dealer de machine tecontroleren.
DAU11425
Waarschuwingslampje
koelvloeistoftemperatuur“”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
LET OP
DCA10021
Laat de motor niet draaien terwijl dezeoververhit is.OPMERKING

Bij machines met een of meer radiator-
koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur in de radia-
tor.


Als de motor oververhit raakt, staan op
pagina 6-39 nadere instructies ver-meld.
U4S8D2D0.book Page 4 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
4. Vul koelvloeistof of gedestilleerd water
bij tot aan de merkstreep voor maxi-
mumniveau en sluit de reservoirdop.
WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15161]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge-
bruik geen hard water of zout water,
dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10472]DAU42681
Om de koelvloeistof te verversen
1. Zet het voertuig op de middenbok en
laat het motorblok indien nodig afkoe-
len.
2. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen.
3. Verwijder de borgbout voor de radia-
torvuldop, de borging voor de radiator-
vuldop en de radiatorvuldop.
WAARSCHUWING! Probeer nooit
om de radiatorvuldop te verwijde-
ren als de motor warm is.
[DWA10381]
4. Verwijder de dop van het koelvloei-
stofreservoir.5. Verwijder het deksel van het koelvloei-
stofreservoir en het koelvloeistofreser-
voir zelf door de bouten los te halen.
6. Tap de koelvloeistof uit het reservoir af
door het reservoir om te keren. Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Borgbout radiatorvuldop
2. Radiatorvuldop
3. Borging radiatorvuldop
1. Dop koelvloeistofreservoir
2. Koelvloeistofreservoir
1. Kap koelvloeistofreservoir
2. Bout
U4S8D2D0.book Page 13 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
7. Monteer het koelvloeistofreservoir en
het deksel door ze in de oorspronkelij-
ke stand te plaatsen en breng dan de
bouten aan.
8. Verwijder de aftapplug voor koelvloei-
stof om het koelsysteem af te tappen.
9. Spoel het koelsysteem nadat alle koel-
vloeistof is uitgestroomd grondig door
met schoon leidingwater.
10. Breng de aftapplug voor koelvloeistof
aan en zet deze dan vast met het voor-
geschreven aanhaalmoment.OPMERKINGControleer of de ring beschadigd is en ver-vang indien nodig.11. Giet de voorgeschreven hoeveelheid
van de gespecificeerde koelvloeistof in
de koelvloeistofradiator en in het re-
servoir.
12. Breng de dop van het koelvloeistofre-
servoir aan.
13. Monteer de radiatorvuldop, de borging
voor de radiatorvuldop en de borgbout
voor de radiatorvuldop.14. Start de motor, laat hem een paar mi-
nuten stationair draaien en zet hem
dan uit.
15. Verwijder de radiatorvuldop om het
koelvloeistofniveau in de radiator te
controleren. Vul indien nodig zoveel
koelvloeistof bij tot het niveau bovenin
de koelvloeistofradiator staat en breng
dan de radiatorvuldop en de borging
en borgbout voor de radiatorvuldop
aan.
16. Controleer het koelvloeistofniveau in
het reservoir. Verwijder indien nodig
de dop van het koelvloeistofreservoir,
vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de dop weer aan.1. Aftapplug koelvloeistof
Aanhaalmoment:
Aftapplug koelvloeistof:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mengverhouding antivries/water:
1:1
Aanbevolen antivries:
Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof:
Inhoud radiator (inclusief alle leidin-
gen):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Inhoud koelvloeistofreservoir (tot aan
de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Borgbout radiatorvuldop
2. Radiatorvuldop
3. Borging radiatorvuldop
U4S8D2D0.book Page 14 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6

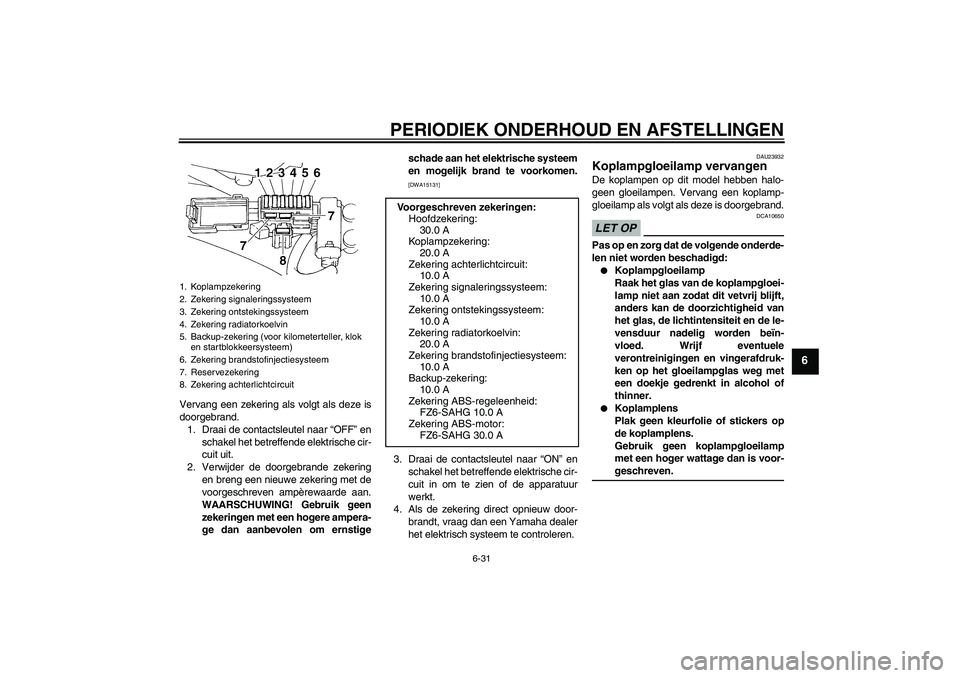

Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstigeschade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU23932
Koplampgloeilamp vervangen De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvin
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Zekering brandstofinjectiesysteem
7. Reservezekering
8. Zekering achterlichtcircuit
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A
Zekering ABS-regeleenheid:
FZ6-SAHG 10.0 A
Zekering ABS-motor:
FZ6-SAHG 30.0 A
U4S8D2D0.book Page 31 Wednesday, July 30, 2008 9:40 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-40
6

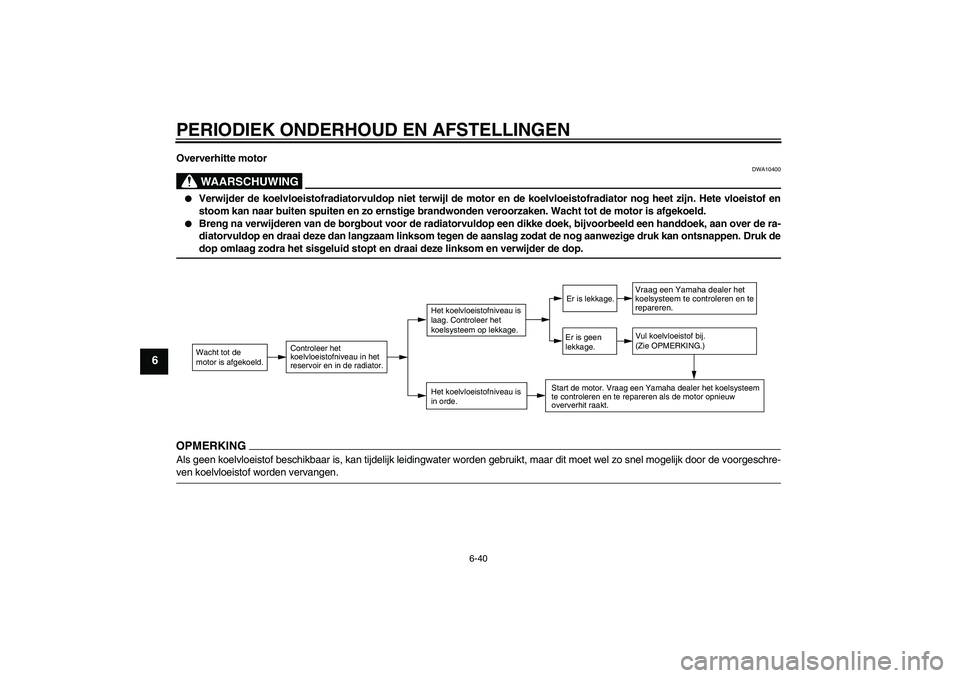

Oververhitte motor
WAARSCHUWING
DWA10400


Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U4S8D2D0.book Page 40 Wednesday, July 30, 2008 9:40 AM

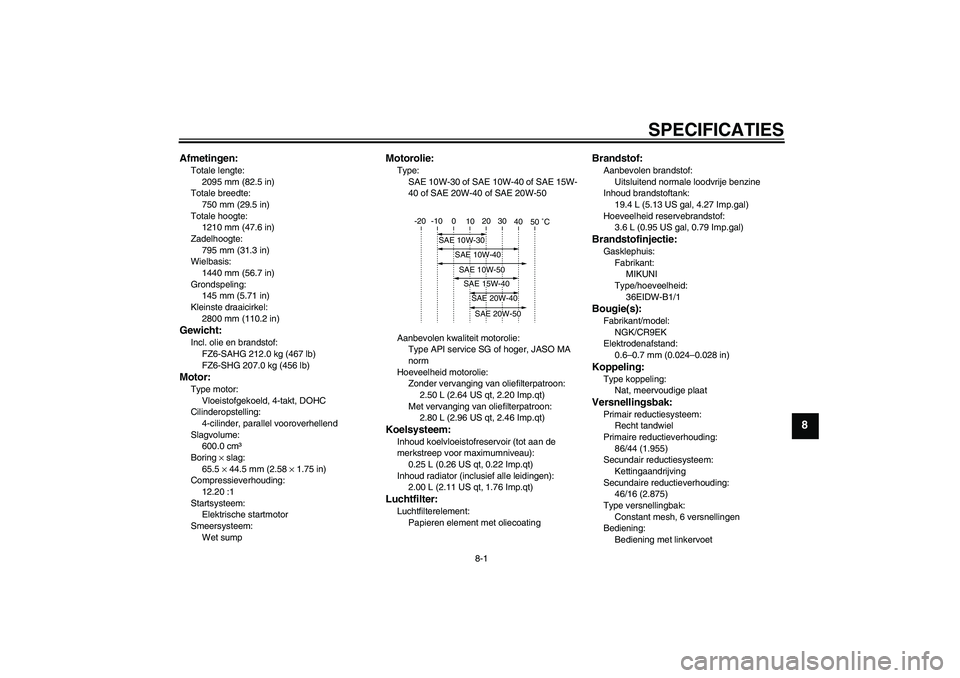

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2095 mm (82.5 in)
Totale breedte:
750 mm (29.5 in)
Totale hoogte:
1210 mm (47.6 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1440 mm (56.7 in)
Grondspeling:
145 mm (5.71 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Incl. olie en brandstof:
FZ6-SAHG 212.0 kg (467 lb)
FZ6-SHG 207.0 kg (456 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
600.0 cm³
Boring × slag:
65.5 × 44.5 mm (2.58 × 1.75 in)
Compressieverhouding:
12.20 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE 10W-30 of SAE 10W-40 of SAE 15W-
40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Met vervanging van oliefilterpatroon:
2.80 L (2.96 US qt, 2.46 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.00 L (2.11 US qt, 1.76 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
19.4 L (5.13 US gal, 4.27 Imp.gal)
Hoeveelheid reservebrandstof:
3.6 L (0.95 US gal, 0.79 Imp.gal)Brandstofinjectie:Gasklephuis:
Fabrikant:
MIKUNI
Type/hoeveelheid:
36EIDW-B1/1Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
86/44 (1.955)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
46/16 (2.875)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U4S8D2D0.book Page 1 Wednesday, July 30, 2008 9:40 AM

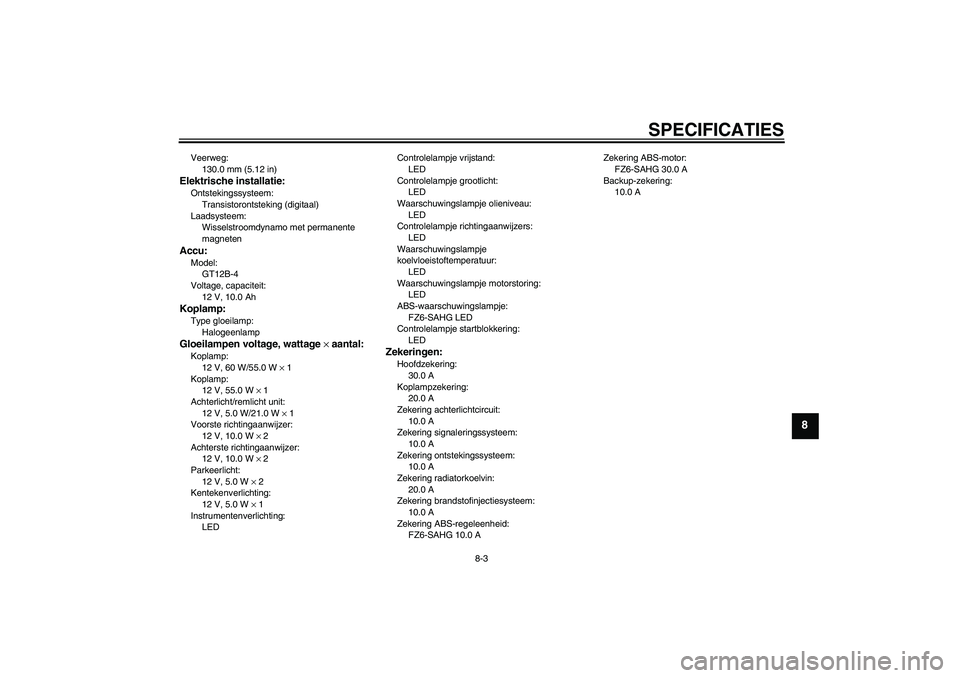

SPECIFICATIES
8-3
8
Veerweg:
130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT12B-4
Voltage, capaciteit:
12 V, 10.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Koplamp:
12 V, 55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LEDControlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
FZ6-SAHG LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
FZ6-SAHG 10.0 AZekering ABS-motor:
FZ6-SAHG 30.0 A
Backup-zekering:
10.0 A
U4S8D2D0.book Page 3 Wednesday, July 30, 2008 9:40 AM
