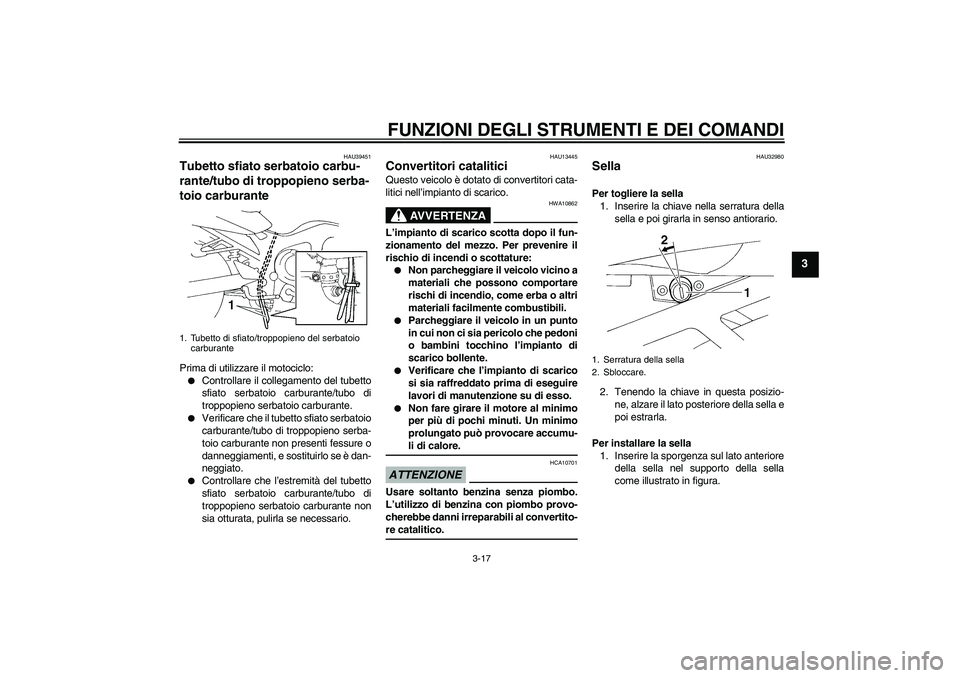

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
HAU39451
Tubetto sfiato serbatoio carbu-
rante/tubo di troppopieno serba-
toio carburante Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.


Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.


Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
HAU13445
Convertitori catalitici Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.


Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.


Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.


Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
HAU32980
Sella Per togliere la sella
1. Inserire la chiave nella serratura della
sella e poi girarla in senso antiorario.
2. Tenendo la chiave in questa posizio-
ne, alzare il lato posteriore della sella e
poi estrarla.
Per installare la sella
1. Inserire la sporgenza sul lato anteriore
della sella nel supporto della sella
come illustrato in figura.
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
1. Serratura della sella
2. Sbloccare.
U4S8H2H0.book Page 17 Tuesday, July 29, 2008 9:59 AM

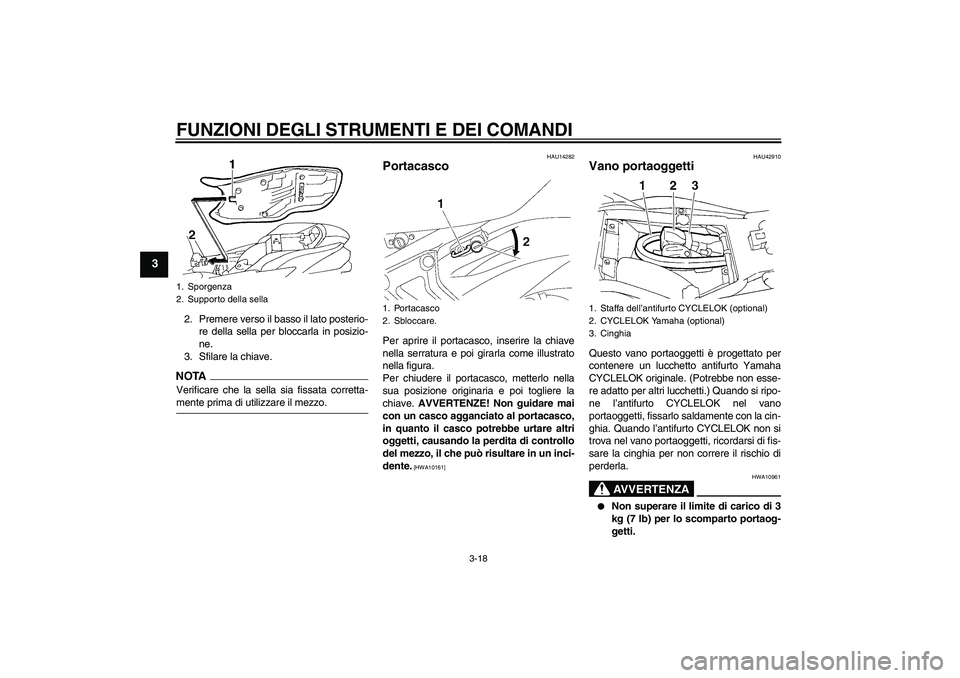

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
2. Premere verso il basso il lato posterio-
re della sella per bloccarla in posizio-
ne.
3. Sfilare la chiave.NOTAVerificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
HAU14282
Portacasco Per aprire il portacasco, inserire la chiave
nella serratura e poi girarla come illustrato
nella figura.
Per chiudere il portacasco, metterlo nella
sua posizione originaria e poi togliere la
chiave. AVVERTENZE! Non guidare mai
con un casco agganciato al portacasco,
in quanto il casco potrebbe urtare altri
oggetti, causando la perdita di controllo
del mezzo, il che può risultare in un inci-
dente.
[HWA10161]HAU42910
Vano portaoggetti Questo vano portaoggetti è progettato per
contenere un lucchetto antifurto Yamaha
CYCLELOK originale. (Potrebbe non esse-
re adatto per altri lucchetti.) Quando si ripo-
ne l’antifurto CYCLELOK nel vano
portaoggetti, fissarlo saldamente con la cin-
ghia. Quando l’antifurto CYCLELOK non si
trova nel vano portaoggetti, ricordarsi di fis-
sare la cinghia per non correre il rischio di
perderla.
AVVERTENZA
HWA10961


Non superare il limite di carico di 3
kg (7 lb) per lo scomparto portaog-
getti.
1. Sporgenza
2. Supporto della sella
1. Portacasco
2. Sbloccare.
1. Staffa dell’antifurto CYCLELOK (optional)
2. CYCLELOK Yamaha (optional)
3. Cinghia
U4S8H2H0.book Page 18 Tuesday, July 29, 2008 9:59 AM

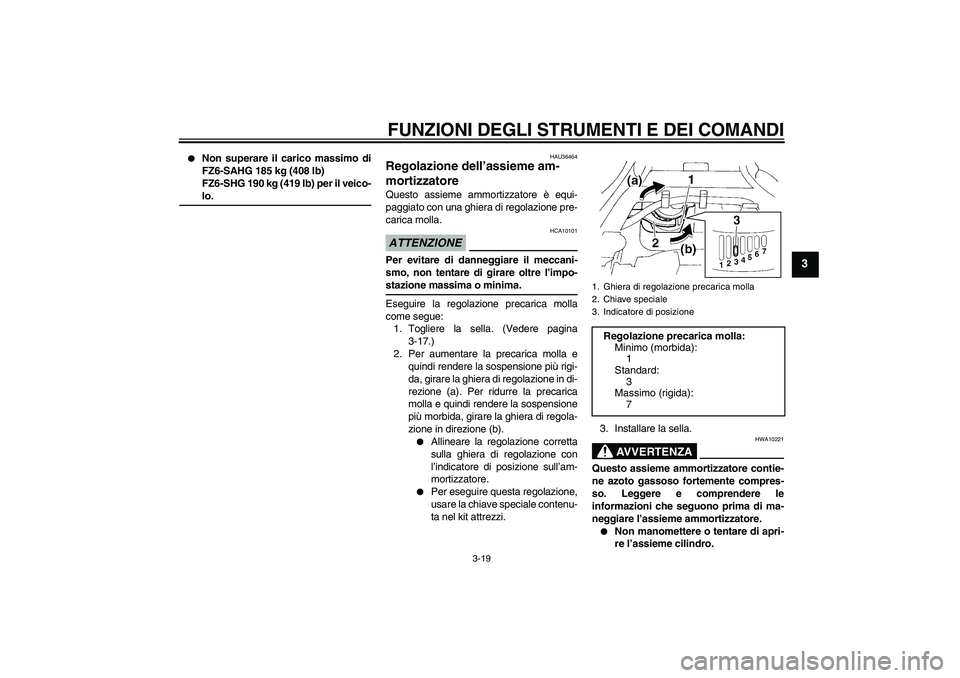

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3


Non superare il carico massimo di
FZ6-SAHG 185 kg (408 lb)
FZ6-SHG 190 kg (419 lb) per il veico-lo.
HAU36464
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Eseguire la regolazione precarica molla
come segue:
1. Togliere la sella. (Vedere pagina
3-17.)
2. Per aumentare la precarica molla e
quindi rendere la sospensione più rigi-
da, girare la ghiera di regolazione in di-
rezione (a). Per ridurre la precarica
molla e quindi rendere la sospensione
più morbida, girare la ghiera di regola-
zione in direzione (b).


Allineare la regolazione corretta
sulla ghiera di regolazione con
l’indicatore di posizione sull’am-
mortizzatore.


Per eseguire questa regolazione,
usare la chiave speciale contenu-
ta nel kit attrezzi.3. Installare la sella.
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.
1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Indicatore di posizione
Regolazione precarica molla:
Minimo (morbida):
1
Standard:
3
Massimo (rigida):
7
U4S8H2H0.book Page 19 Tuesday, July 29, 2008 9:59 AM

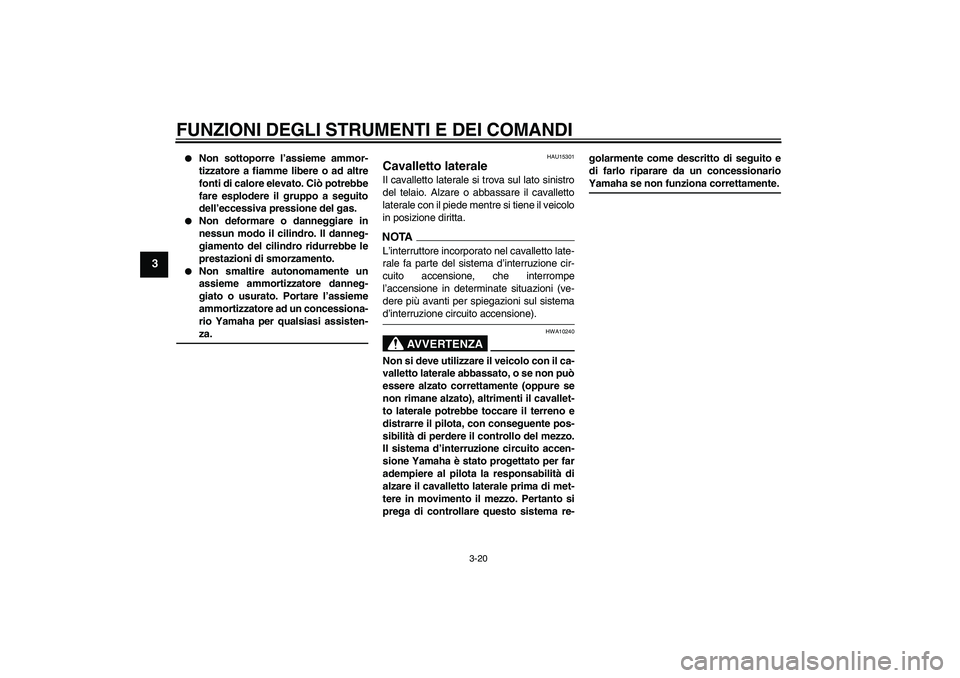

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za.
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-golarmente come descritto di seguito e
di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
U4S8H2H0.book Page 20 Tuesday, July 29, 2008 9:59 AM

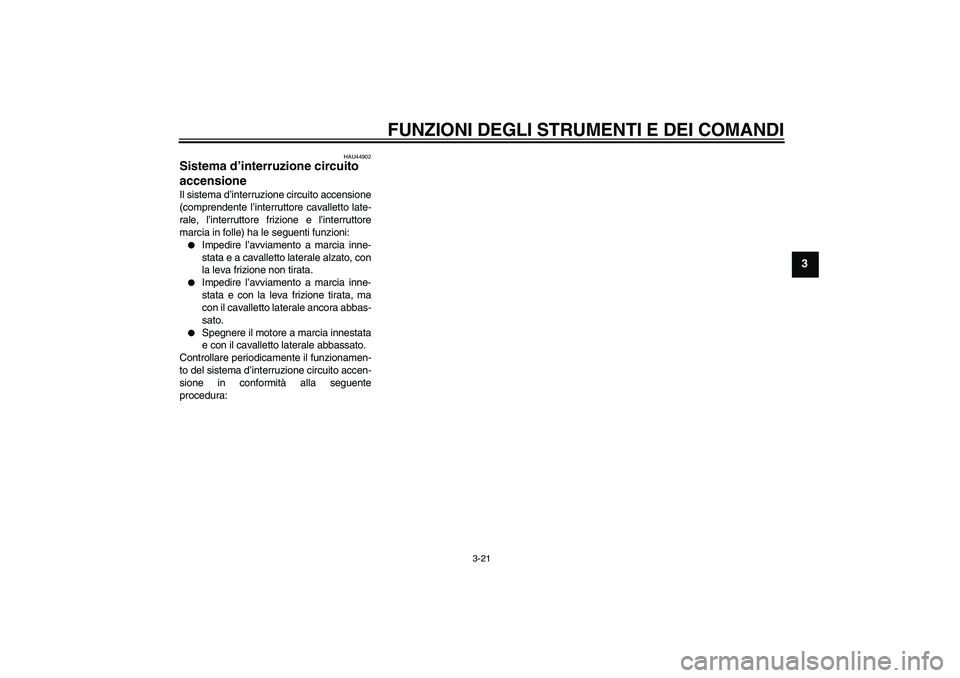

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
HAU44902
Sistema d’interruzione circuito
accensione Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:

Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.


Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.


Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
U4S8H2H0.book Page 21 Tuesday, July 29, 2008 9:59 AM

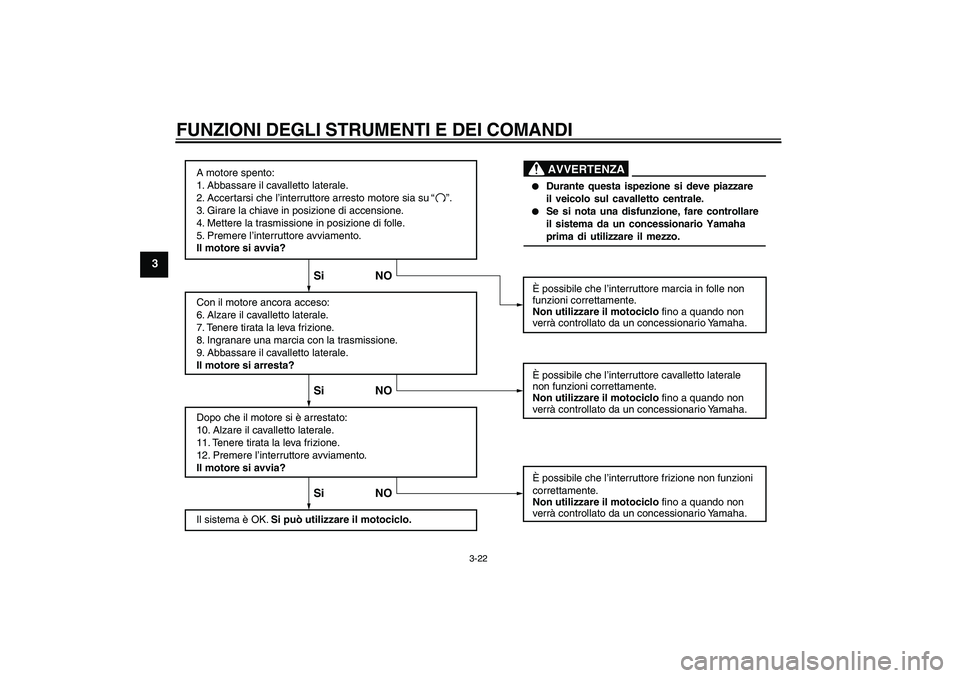

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO


Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.


Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
“ ”.
U4S8H2H0.book Page 22 Tuesday, July 29, 2008 9:59 AM

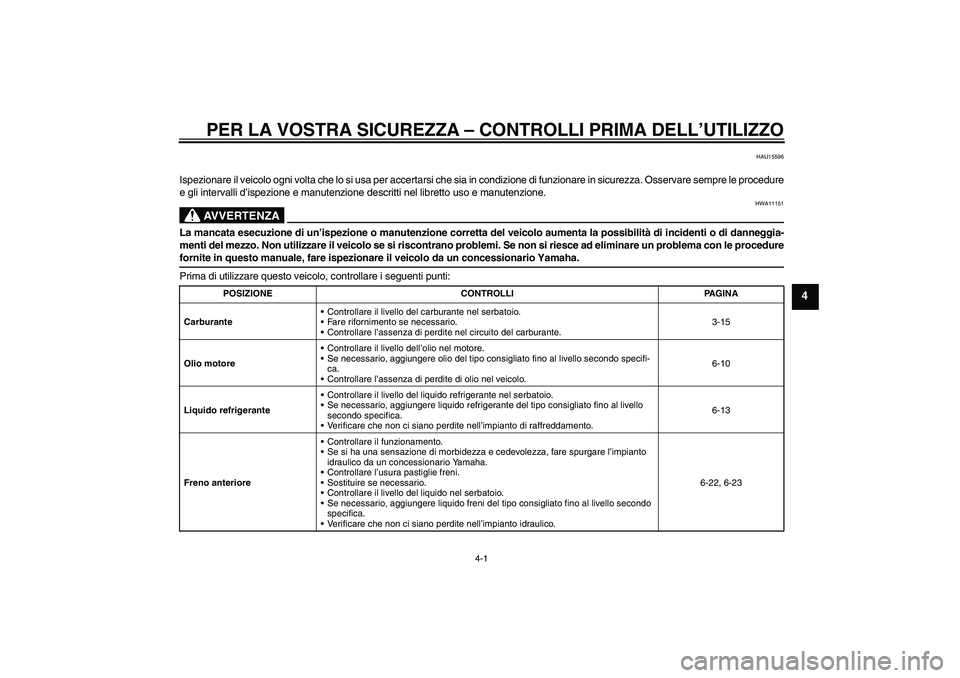

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedurefornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-15
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-10
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-13
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-22, 6-23
U4S8H2H0.book Page 1 Tuesday, July 29, 2008 9:59 AM

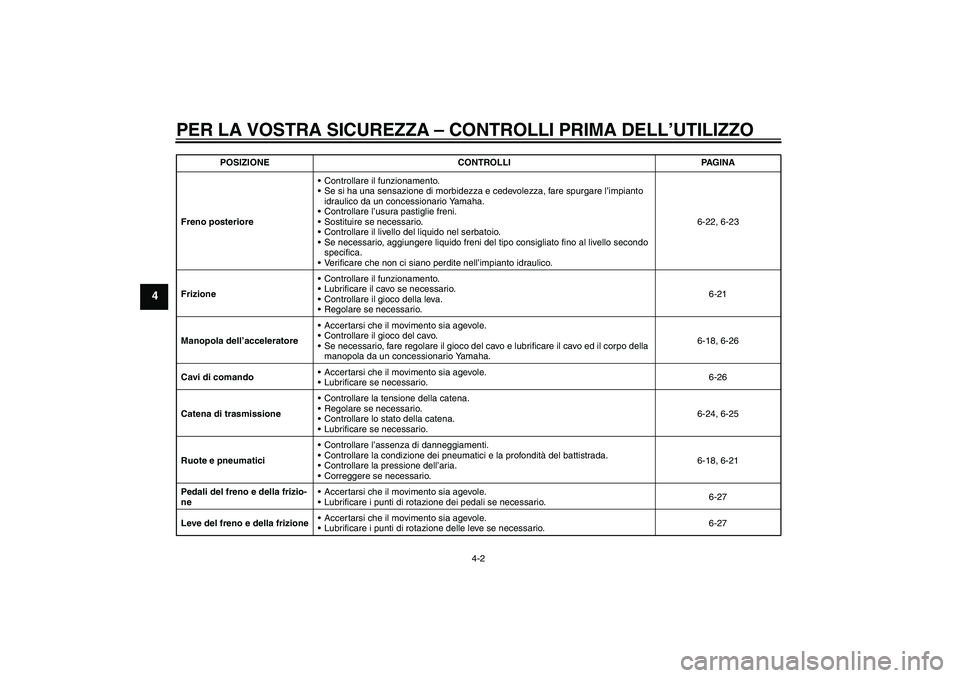

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-22, 6-23
FrizioneControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-21
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-18, 6-26
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-26
Catena di trasmissioneControllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-24, 6-25
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-18, 6-21
Pedali del freno e della frizio-
neAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione dei pedali se necessario.6-27
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-27 POSIZIONE CONTROLLI PAGINA
U4S8H2H0.book Page 2 Tuesday, July 29, 2008 9:59 AM

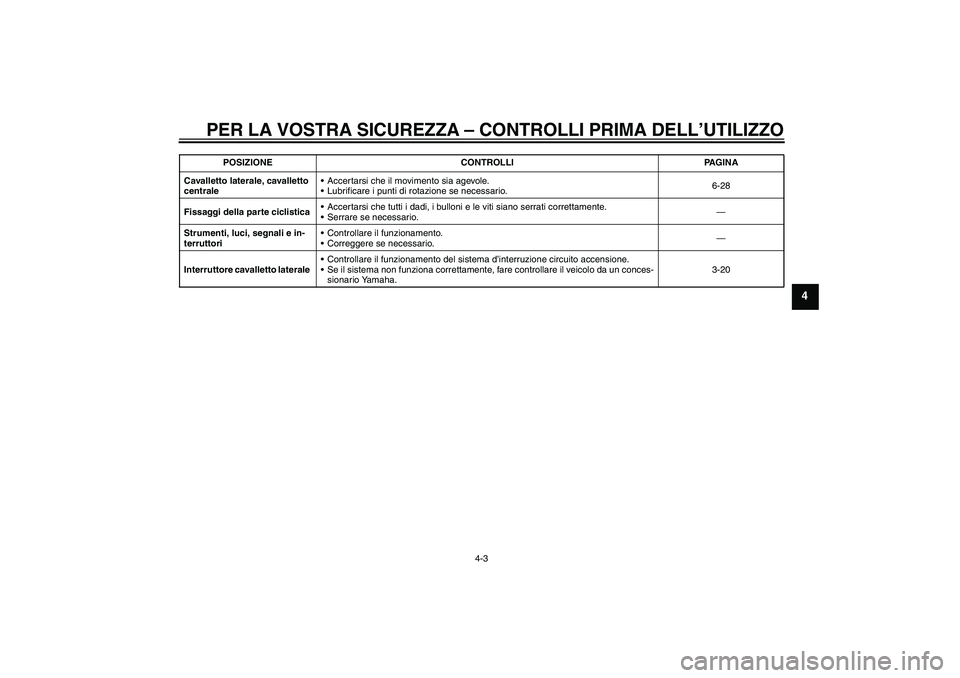

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Cavalletto laterale, cavalletto
centraleAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.6-28
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un conces-
sionario Yamaha.3-20 POSIZIONE CONTROLLI PAGINA
U4S8H2H0.book Page 3 Tuesday, July 29, 2008 9:59 AM

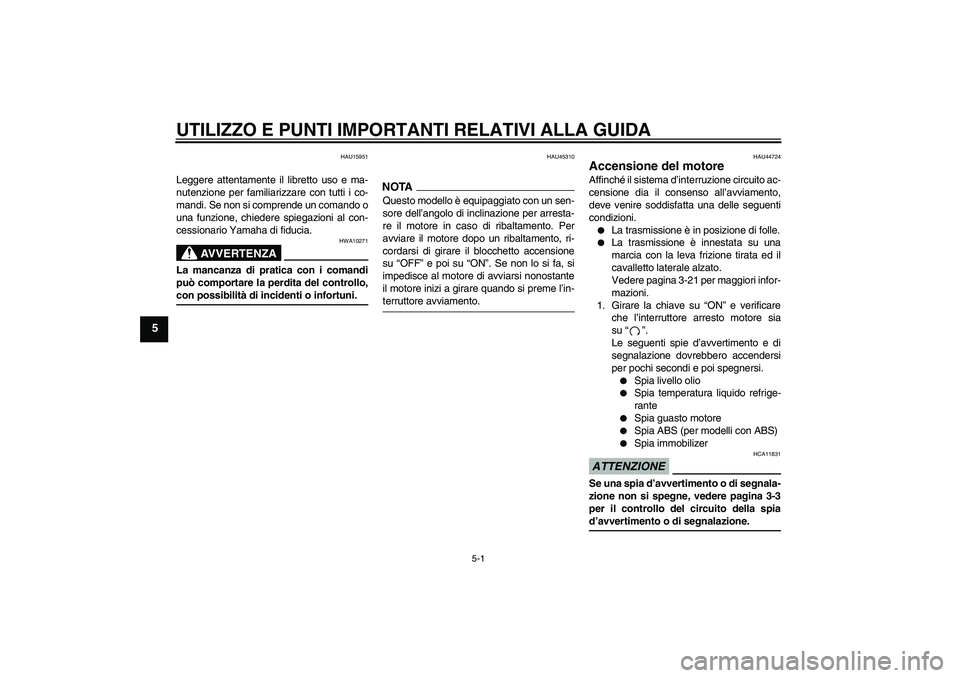

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAU45310
NOTAQuesto modello è equipaggiato con un sen-
sore dell’angolo di inclinazione per arresta-
re il motore in caso di ribaltamento. Per
avviare il motore dopo un ribaltamento, ri-
cordarsi di girare il blocchetto accensione
su “OFF” e poi su “ON”. Se non lo si fa, si
impedisce al motore di avviarsi nonostante
il motore inizi a girare quando si preme l’in-terruttore avviamento.
HAU44724
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento,
deve venire soddisfatta una delle seguenti
condizioni.

La trasmissione è in posizione di folle.


La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-21 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia
su“”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.

Spia livello olio


Spia temperatura liquido refrige-
rante


Spia guasto motore


Spia ABS (per modelli con ABS)


Spia immobilizer
ATTENZIONE
HCA11831
Se una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del circuito della spiad’avvertimento o di segnalazione.
U4S8H2H0.book Page 1 Tuesday, July 29, 2008 9:59 AM
