REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-31
6
GAU23284

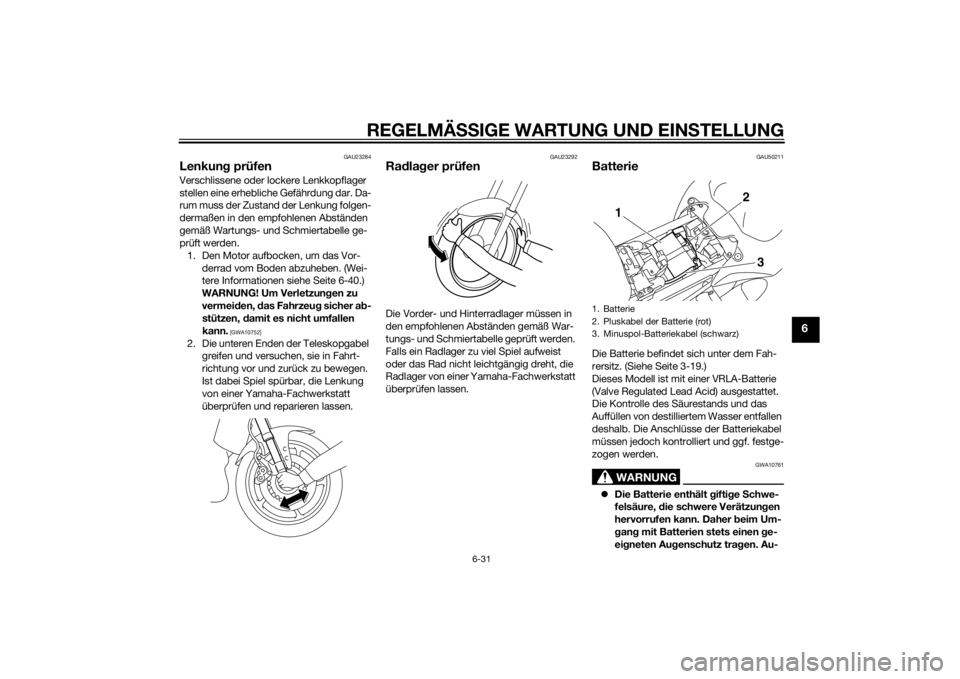

Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vor- derrad vom Boden abzuheben. (Wei-
tere Informationen siehe Seite 6-40.)
WARNUNG! Um Verletzun gen zu
vermei den, das Fahrzeu g sicher a b-
stützen, damit es nicht umfallen
kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU50211
BatterieDie Batterie befindet sich unter dem Fah-
rersitz. (Siehe Seite 3-19.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
Die Batterie enthält gifti ge Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen g e-
ei gneten Aug enschutz tra gen. Au-1. Batterie
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel (schwarz)
1
2
3
U2SHG1G0.book Page 31 Monday, July 7, 2014 2:21 PM
Page 82 of 110

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-32
6
gen, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen S ie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, b rennen-
d e Zi garetten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in g e-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
DIE S UN D BATTERIEN VON KIN-
DER
N FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri- scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum La
den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dun g eines herkömmlichen
La deg eräts nimmt die Batterie S chaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” ged reht wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluska bel a bnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie d arauf achten,
d ass der Schlüssel auf “OFF” ge- d
reht wur de, dann zuerst d as Plus-
kab el un d anschließen d d as Mi-
nuska bel anschließen.
[GCA16841]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gelad enem Zu-
stan d halten. Die Lag erung einer entla-
d enen Batterie kann die Batterie d auer-
haft beschä dig en.
U2SHG1G0.book Page 32 Monday, July 7, 2014 2:21 PM
Page 83 of 110

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-33
6
GAU49825
Sicherun gen wechselnDie Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und die Siche-
rungskästen, die die Sicherungen für die
einzelnen Stromkreise enthalten, befinden
sich unter dem Fahrersitz. (Siehe Seite
3-19.)

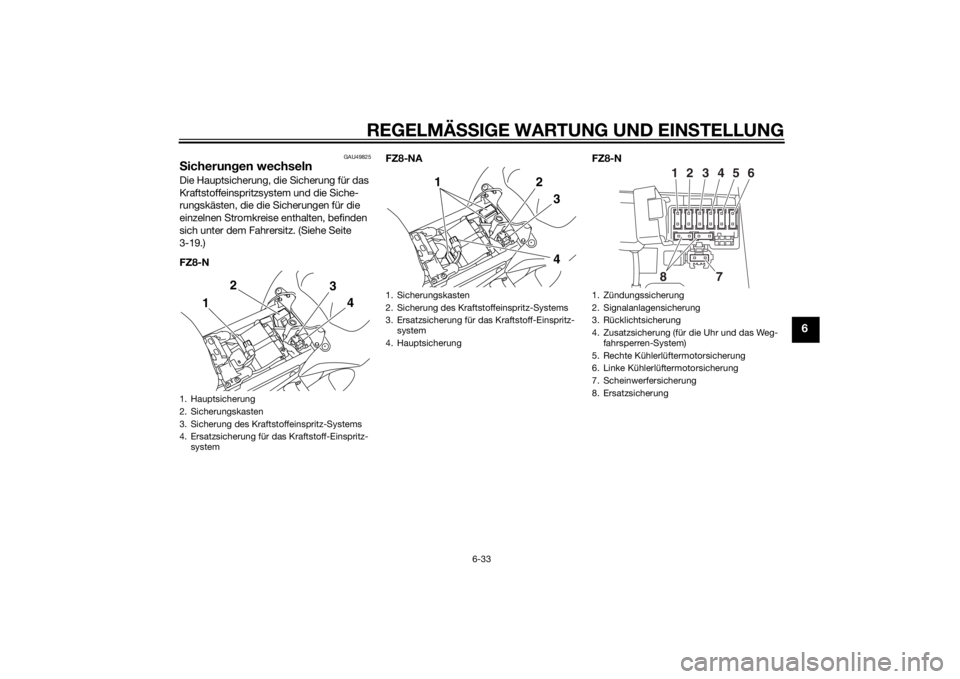

FZ8-N FZ8-NA FZ8-N1. Hauptsicherung
2. Sicherungskasten
3. Sicherung des Kraftstoffeinspritz-Systems
4. Ersatzsicherung für das Kraftstoff-Einspritz-
system
1
2
3
4
1. Sicherungskasten
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das Kraftstoff-Einspritz- system
4. Hauptsicherung
4
1
2
3

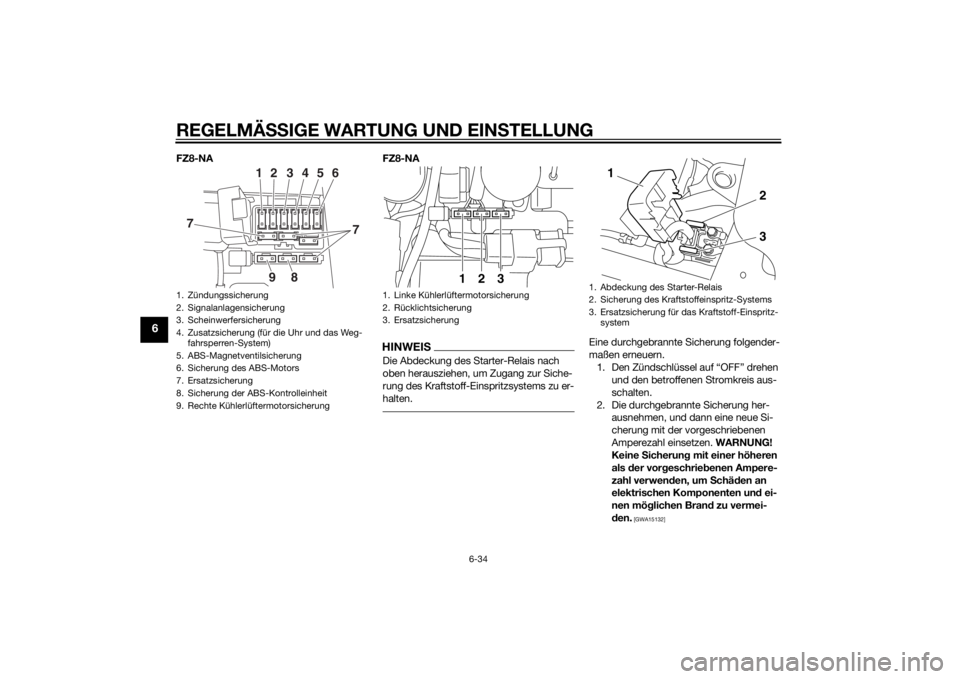

1. Zündungssicherung
2. Signalanlagensicherung
3. Rücklichtsicherung
4. Zusatzsicherung (für die Uhr und das Weg- fahrsperren-System)
5. Rechte Kühlerlüftermotorsicherung
6. Linke Kühlerlüft ermotorsicherung
7. Scheinwerfersicherung
8. Ersatzsicherung
18
7
2
3
4
5
6
U2SHG1G0.book Page 33 Monday, July 7, 2014 2:21 PM
Page 84 of 110

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-34
6
FZ8-NA FZ8-NA
HINWEISDie Abdeckung des Starter-Relais nach
oben herausziehen, um Zugang zur Siche-
rung des Kraftstoff-Einspritzsystems zu er-
halten.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um Schäd en an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
5. ABS-Magnetventilsicherung
6. Sicherung des ABS-Motors
7. Ersatzsicherung
8. Sicherung der ABS-Kontrolleinheit
9. Rechte Kühlerlüftermotorsicherung
1
8
92
3
4
5
6
7
7
1. Linke Kühlerlüftermotorsicherung
2. Rücklichtsicherung
3. Ersatzsicherung
1
2
3
1. Abdeckung des Starter-Relais
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das Kraftstoff-Einspritz- system
1
23
U2SHG1G0.book Page 34 Monday, July 7, 2014 2:21 PM
Page 85 of 110

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-35
6
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren. 4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU49654
Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10651
Darauf achten, fol gen de Teile nicht zu
b eschäd ig en:
Scheinwerferlampe
S chweiß- un d Fettspuren auf dem
Glas beeinträchti gen die Leucht-
kraft un d Le bens dauer der Lampe.
Deshal b d en Glaskol ben der
S cheinwerferlampe nicht mit d en
Fin gern berühren. Verunreini gun-
g en der Scheinwerferlampe mit ei-
nem mit Alkohol o der Ver dünner
an gefeuchteten Tuch entfernen.
Streuschei be
Keinerlei Aufkle ber o der Folien an
d er Streuschei be an brin gen.
Die vor geschrie bene Lampen-Be-
zeichnun g (Leistun g) un bed in gt be-
ac h
ten.
Vor geschrieb ene Sicherun gen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung: 15.0 A
Rücklichtsicherung: 10.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung: 15.0 A
Kühlerlüftermotor-Sicherung: 10.0 A × 2
Sicherung des ABS-Motors:
FZ8-NA 30.0 A
ABS-Magnetventilsicherung: FZ8-NA 20.0 A
Sicherung des Kraftstoffeinspritz-
Systems: 15.0 A
Sicherung des ABS-Kontrolleinheit: FZ8-NA 7.5 A
Zusatzsicherung:
10.0 A
U2SHG1G0.book Page 35 Monday, July 7, 2014 2:21 PM
Page 86 of 110

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-36
6

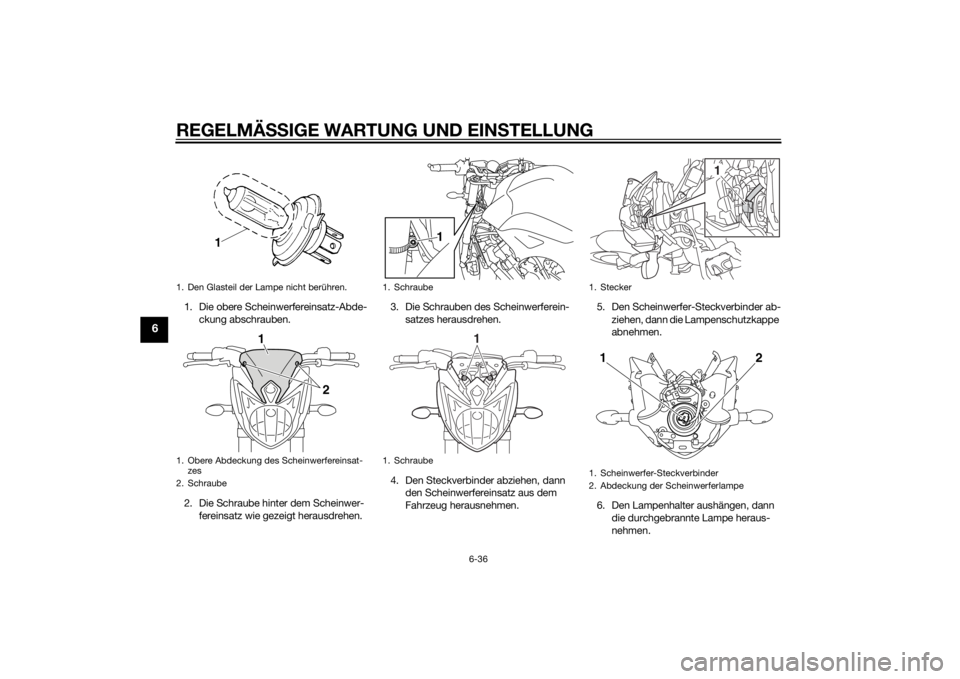

1. Die obere Scheinwerfereinsatz-Abde-
ckung abschrauben.
2. Die Schraube hinter dem Scheinwer- fereinsatz wie gezeigt herausdrehen. 3. Die Schrauben des Scheinwerferein-
satzes herausdrehen.
4. Den Steckverbinder abziehen, dann den Scheinwerfereinsatz aus dem
Fahrzeug herausnehmen. 5. Den Scheinwerfer-Steckverbinder ab-
ziehen, dann die Lampenschutzkappe
abnehmen.
6. Den Lampenhalter aushängen, dann die durchgebrannte Lampe heraus-
nehmen.1. Den Glasteil der Lampe nicht berühren.
1. Obere Abdeckung des Scheinwerfereinsat-zes
2. Schraube
2
1
1. Schraube
1. Schraube
1
1
1. Stecker
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1
1
2
U2SHG1G0.book Page 36 Monday, July 7, 2014 2:21 PM
Page 87 of 110

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-37
6

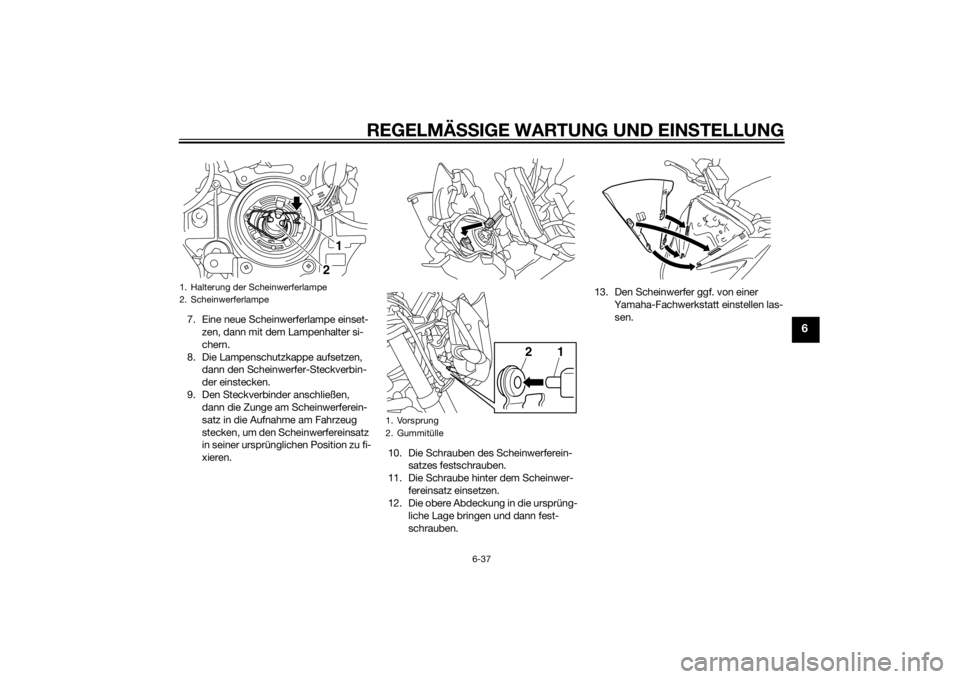

7. Eine neue Scheinwerferlampe einset-
zen, dann mit dem Lampenhalter si-
chern.
8. Die Lampenschutzkappe aufsetzen, dann den Scheinwerfer-Steckverbin-
der einstecken.
9. Den Steckverbinder anschließen, dann die Zunge am Scheinwerferein-
satz in die Aufnahme am Fahrzeug
stecken, um den Scheinwerfereinsatz
in seiner ursprünglichen Position zu fi-
xieren. 10. Die Schrauben des Scheinwerferein-
satzes festschrauben.
11. Die Schraube hinter dem Scheinwer- fereinsatz einsetzen.
12. Die obere Abdeckung in die ursprüng-
liche Lage bringen und dann fest-
schrauben. 13. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
1
2
1. Vorsprung
2. Gummitülle
2
1
U2SHG1G0.book Page 37 Monday, July 7, 2014 2:21 PM
Page 88 of 110

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-38
6
GAU50771

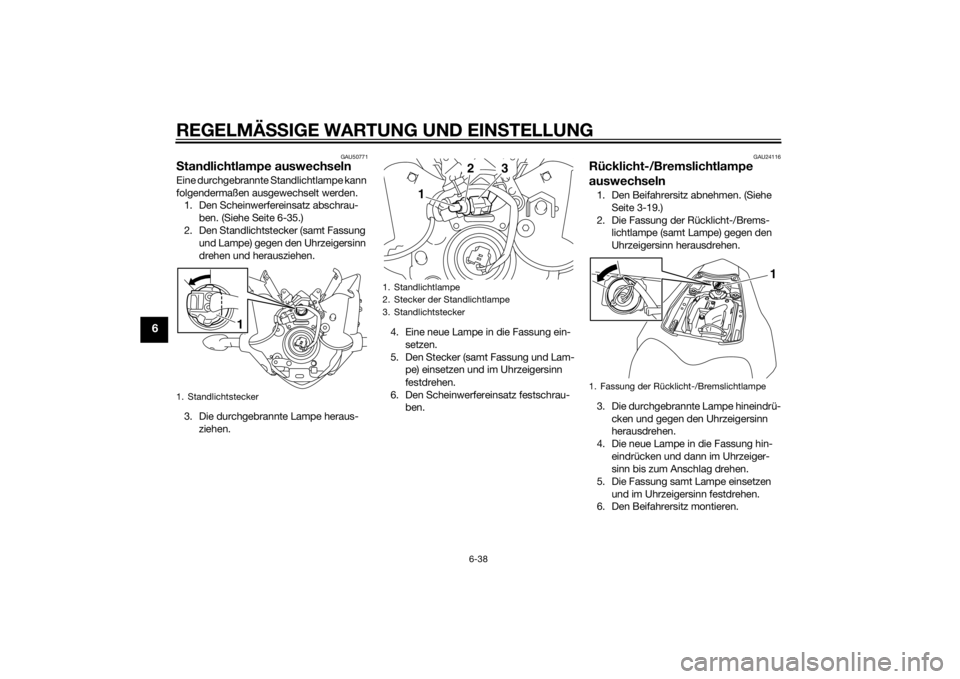

Stan dlichtlampe auswechselnEine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-35.)
2. Den Standlichtstecker (samt Fassung und Lampe) gegen den Uhrzeigersinn
drehen und herausziehen.
3. Die durchgebrannte Lampe heraus- ziehen. 4. Eine neue Lampe in die Fassung ein-
setzen.
5. Den Stecker (samt Fassung und Lam- pe) einsetzen und im Uhrzeigersinn
festdrehen.
6. Den Scheinwerfereinsatz festschrau- ben.
GAU24116
Rücklicht-/Bremslichtlampe
auswechseln1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-19.)
2. Die Fassung der Rücklicht-/Brems- lichtlampe (samt Lampe) gegen den
Uhrzeigersinn herausdrehen.
3. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.
4. Die neue Lampe in die Fassung hin- eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
5. Die Fassung samt Lampe einsetzen und im Uhrzeigersinn festdrehen.
6. Den Beifahrersitz montieren.
1. Standlichtstecker
1
1. Standlichtlampe
2. Stecker der Standlichtlampe
3. Standlichtstecker
1
2
3
1. Fassung der Rücklicht-/Bremslichtlampe
1
U2SHG1G0.book Page 38 Monday, July 7, 2014 2:21 PM
Page 89 of 110

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-39
6
GAU24205
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA11192] GAU24314
Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen.
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
1
2
1
1. Schraube
2. Kennzeichenbeleuchtungsanlage
U2SHG1G0.book Page 39 Monday, July 7, 2014 2:21 PM
Page 90 of 110

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-40
6
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
1. Lampe der Kennzeichenbeleuchtung
2. Lampenfassung der Kennzeichenbeleuch-
tung
1
2
U2SHG1G0.book Page 40 Monday, July 7, 2014 2:21 PM
