YAMAHA FZ8 N 2015 Instructieboekje (in Dutch)

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-4
3
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11255
Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.OPMERKING Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of
bij plotseling afremmen of optrekken,
er is dan echter geen sprake van een
storing. 
Dit model is ook uitgerust met een
zelfdiagnosesysteem voor het circuit
van het waarschuwingslampje olieni-
veau. Als het waarschuwingscircuit
voor het olieniveau een probleem aan-
geeft, wordt de volgende cyclus her-
haald totdat de storing is opgeheven:
Het waarschuwingslampje olieniveau
knippert tien keer en dooft dan gedu-
rende 2.5 seconden. Als dit zich voor-
doet, vraag dan een Yamaha dealer
de machine te controleren.
DAU1142D
Waarschuwin gslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Verminder als dit
gebeurt onmiddellijk de belasting van de
motor. Als de melding “HI” knippert in de
weergave koelvloeistoftemperatuur, stop
de machine dan, stop vervolgens de motor
en laat de motor afkoelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan. Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
LET OP
DCA10022
Laat
de motor niet draaien terwijl d eze
oververhit is.OPMERKING Bij machines met een of meer radia-
torkoelvinnen schakelt de radiator-
koelvin automatisch in of uit op basis
van de koelvloeistoftemperatuur in de
radiator.
 Als de motor oververhit raakt, staan
op pagina 6-46 nadere instructies ver-
meld.
U2SHD1D0.book Page 4 Monday, July 7, 2014 2:25 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-5
3

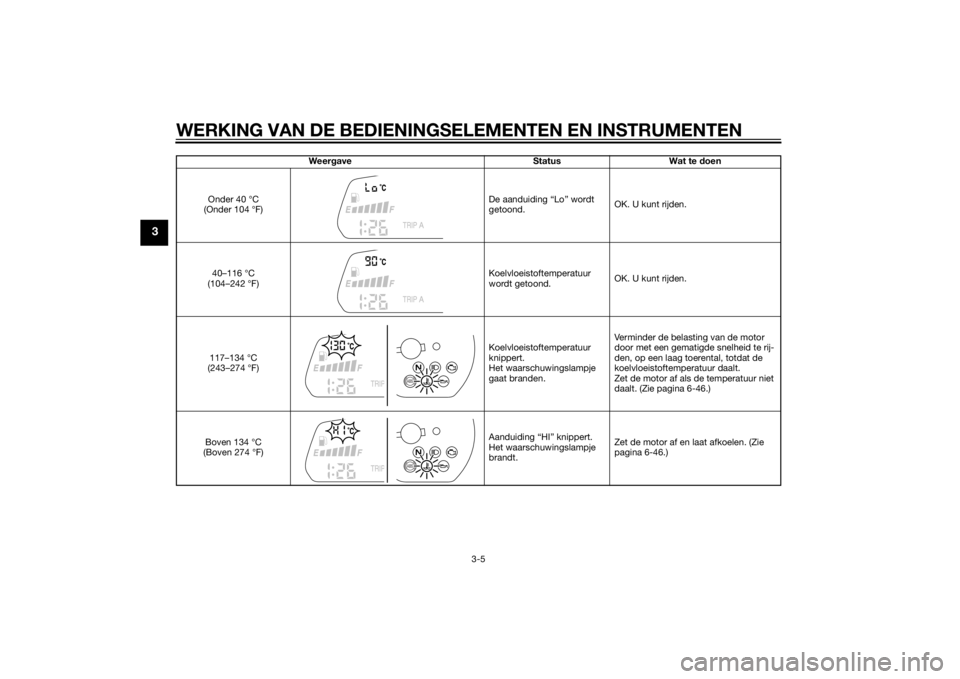

We ergave StatusWat te doen
Onder 40 °C
(Onder 104 °F) De aanduiding “Lo” wordt
getoond.
OK. U kunt rijden.
40–116 °C
(104–242 °F) Koelvloeistoftemperatuur
wordt getoond.
OK. U kunt rijden.
117–134 °C
(243–274 °F) Koelvloeistoftemperatuur
knippert.
Het waarschuwingslampje
gaat branden.Verminder de belasting van de motor
door met een gematigde snelheid te rij-
den, op een laag toerental, totdat de
koelvloeistoftemperatuur daalt.
Zet de motor af als de temperatuur niet
daalt. (Zie pagina 6-46.)
Boven 134 °C
(Boven 274 °F) Aanduiding “HI” knippert.
Het waarschuwingslampje
brandt.Zet de motor af en laat afkoelen. (Zie
pagina 6-46.)
ABSABS
U2SHD1D0.book Page 5 Monday, July 7, 2014 2:25 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-6
3
DAU11535
Waarschuwingslampje
motorstorin g“”
Dit waarschuwingslampje gaat branden of
knipperen wanneer er een probleem wordt
aangegeven in het elektrisch circuit dat de
motor controleert. Vraag in dat geval een
Yamaha dealer het zelfdiagnosesysteem te controleren. (Zie pagina 3-9 voor uitleg over
de werking van het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
DAU51781
ABS-waarschuwin gslampje “ ” (voor
mo dellen met ABS)
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje:  niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid 
gaat branden of knipperen tijdens het
rijden
 niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 3-13 voor uitleg over de wer-
king van het ABS-systeem.)
WAARSCHUWING
DWA16041
Als het ABS-waarschuwin gslampje niet
uit gaat zo dra met een snelhei d van 10
km/h (6 mi/h) of ho ger wor dt g ere den, of
als het waarschuwin gslampje tij dens
het rij den gaat bran den of knipperen,
keert het remsysteem teru g naar con-
ventioneel remmen. Als een van de bo-
venstaan de gevallen zich voor doet, of
als het waarschuwin gslampje helemaal
niet gaat bran den, rij d an extra voorzich-
ti g om te voorkomen dat de remmen in
noo dsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mo gelijk door een Yamaha dealer
controleren.
OPMERKINGAls de startknop wordt ingedrukt terwijl de
motor draait gaat het ABS-waarschu-
wingslampje branden, maar dit duidt niet
op een storing.
DAU38626
Controlelampje start blokkerin g
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-9 voor uitleg
over de werking van het zelfdiagnosesy-
steem.)
ABS
U2SHD1D0.book Page 6 Monday, July 7, 2014 2:25 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-7
3
DAU46767

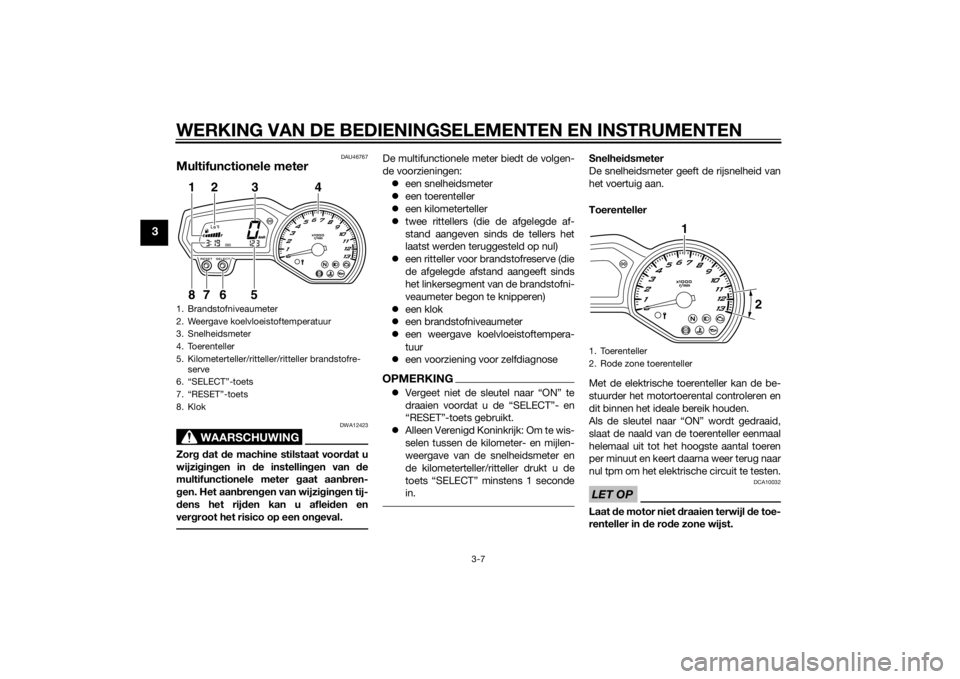

Multifunctionele meter
WAARSCHUWING
DWA12423
Zorg d at de machine stilstaat voor dat u
wijzi gin gen in de instellin gen van de
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een toerenteller
 een kilometerteller
 twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
 een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het linkersegment van de brandstofni-
veaumeter begon te knipperen)
 een klok
 een brandstofniveaumeter
 een weergave koelvloeistoftempera-
tuur
 een voorziening voor zelfdiagnoseOPMERKINGVergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.
 Alleen Verenigd Koninkrijk: Om te wis-
selen tussen de kilometer- en mijlen-
weergave van de snelheidsmeter en
de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 seconde
in.
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de ro de zone wijst.
1. Brandstofniveaumeter
2. Weergave koelvloeistoftemperatuur
3. Snelheidsmeter
4. Toerenteller
5. Kilometerteller/ritteller/ritteller brandstofre-
serve
6. “SELECT”-toets
7. “RESET”-toets
8. Klok
ABS
1
2
3
4
87 6 5
1. Toerenteller
2. Rode zone toerenteller
ABS1
2
U2SHD1D0.book Page 7 Monday, July 7, 2014 2:25 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-8
3

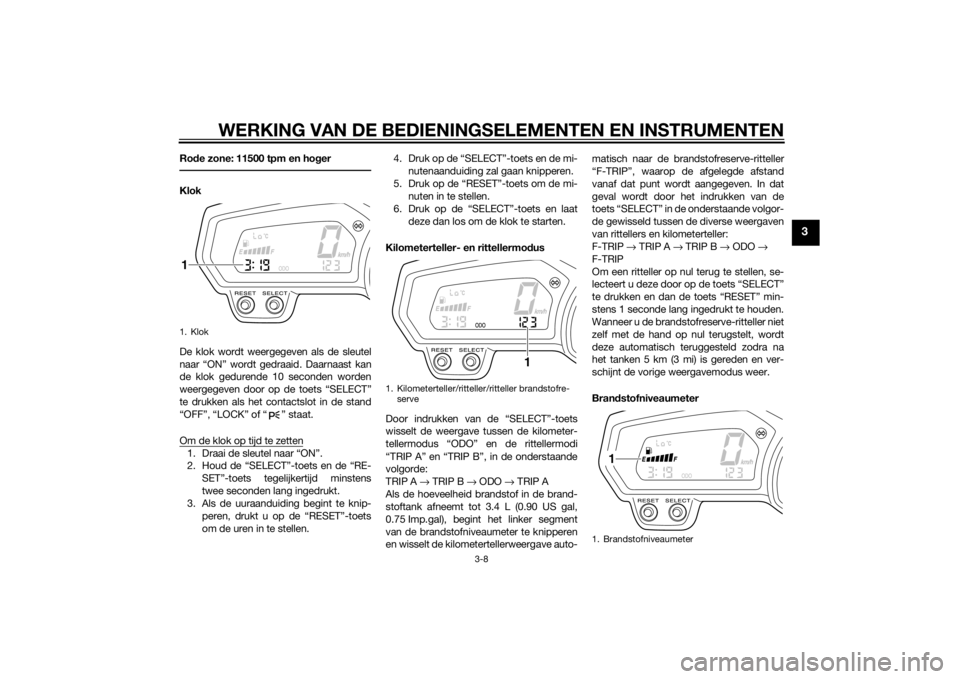

Rode zone: 11500 tpm en ho gerKlok
De klok wordt weergegeven als de sleutel
naar “ON” wordt gedraaid. Daarnaast kan
de klok gedurende 10 seconden worden
weergegeven door op de toets “SELECT”
te drukken als het contactslot in de stand
“OFF”, “LOCK” of “ ” staat.
Om de klok op tijd te zetten1. Draai de sleutel naar “ON”.
2. Houd de “SELECT”-toets en de “RE-
SET”-toets tegelijkertijd minstens
twee seconden lang ingedrukt.
3. Als de uuraanduiding begint te knip-
peren, drukt u op de “RESET”-toets
om de uren in te stellen. 4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
5. Druk op de “RESET”-toets om de mi- nuten in te stellen.
6. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
Kilometerteller- en rittellermo dus
Door indrukken van de “SELECT”-toets
wisselt de weergave tussen de kilometer-
tellermodus “ODO” en de rittellermodi
“TRIP A” en “TRIP B”, in de onderstaande
volgorde:
TRIP A → TRIP B → ODO → TRIP A
Als de hoeveelheid brandstof in de brand-
stoftank afneemt tot 3.4 L (0.90 US gal,
0.75 Imp.gal), begint het linker segment
van de brandstofniveaumeter te knipperen
en wisselt de kilometertellerweergave auto- matisch naar de brandstofreserve-ritteller
“F-TRIP”, waarop de afgelegde afstand
vanaf dat punt wordt aangegeven. In dat
geval wordt door het indrukken van de
toets “SELECT” in de onderstaande volgor-
de gewisseld tussen de diverse weergaven
van rittellers en kilometerteller:
F-TRIP
→ TRIP A → TRIP B → ODO →
F-TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en ver-
schijnt de vorige weergavemodus weer.
Bran dstofniveaumeter1. Klok1
1. Kilometerteller/rittell er/ritteller brandstofre-
serve
1
1. Brandstofniveaumeter
1
U2SHD1D0.book Page 8 Monday, July 7, 2014 2:25 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-9
3
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment links begint te knippe-
ren, ga dan zo snel mogelijk tanken.OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als een storing
wordt gedetecteerd in het elektrische cir-
cuit, wordt de volgende cyclus herhaald
totdat de storing is verholpen: de segmen-
ten van de brandstofmeter en het
symbool “ ” knipperen acht keer en gaan
dan gedurende ongeveer 3 seconden uit.
Vraag in dat geval een Yamaha dealer het
elektrisch circuit te testen.
Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan.LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
Zelf dia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het display een foutco-
de weer.
1. Weergave koelvloeistoftemperatuur
1
1. Weergave foutcode
2. Controlelampje startblokkering
3. Waarschuwingslampje motorstoring “ ”
ABS
1
3
2
U2SHD1D0.book Page 9 Monday, July 7, 2014 2:25 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-10
3
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het trans-
pondersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
LET OP
DCA11591
Wanneer het display een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
DAU1234H
StuurschakelaarsLinks
Rechts 1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
5. Schakelaar alarmverlichting “ ”
1. Noodstopschakelaar “ / ”
2. Startknop “ ”
12345
12
U2SHD1D0.book Page 10 Monday, July 7, 2014 2:25 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
3
DAU12351
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12661
Noo dstopschakelaar “ / ”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12713
Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU44712
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje (al-
leen voor model met ABS) kan gaan
branden als de sleutel naar “ON” wordt ge-
draaid en de startknop wordt ingedrukt. Dit
wijst echter niet op een storing.
DAU12735
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU12821
Koppelin gshen delDe koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-23.)1. Koppelingshendel
1
U2SHD1D0.book Page 11 Monday, July 7, 2014 2:25 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-12
3
DAU12872
SchakelpedaalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
DAU26825
RemhendelDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van de gasgreep
vandaan wordt gehouden. Controleer of
het correcte instelpunt op het stelwiel te-
genover het “ ” merkteken op de rem-
hendel staat.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Schakelpedaal
1
1. Remhendel
2. Afstand tussen remhendel en gasgreep
3. Stelwiel afstelpositie remhendel
4. “ ”-merkteken
543
21
1
2
43
1. Rempedaal
1
U2SHD1D0.book Page 12 Monday, July 7, 2014 2:25 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-13
3
DAU51802
ABS (voor modellen met ABS)Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uitg erust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte weg en of grin dwe gen, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn d an zonder ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van onder de zitting
en wanneer u de remhendel of het
rempedaal licht bedient, kan een tril-
ling in de hendel of het pedaal voel-
baar zijn. Dit duidt niet op een storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA16121
Hou d alle soorten ma gneten (inclusief
ma gneet grijpers, ma gnetische schroe-
ven draaiers etc.) uit de buurt van de
voorste en achterste wielnaven. An ders
kunnen de ma gnetische rotors van de
wielnaven bescha digd raken, waar door
het ABS-systeem niet meer g oed werkt.
1. Achterste wielnaaf
2. Voorste wielnaaf1
2
U2SHD1D0.book Page 13 Monday, July 7, 2014 2:25 PM
