sensor YAMAHA FZR 2009 Manuale duso (in Italian)

Caratteristiche e funzioni
20
Vista posteriore
23
8
7
4 1
6
5
10
9
1Piattaforma di risalita
2Scarico elettrico dell’acqua di sentina
dall’uscita di controllo
3Maniglia di risalita
4Ugello direzionale
5Cucchiaia ribaltabile per l’inversione del
flusso
6Flap
7Tappi di scarico di poppa
8Golfari di poppa
9Sensore della velocità
10Griglia di presa d’acqua
UF2R70H0.book Page 20 Friday, November 7, 2008 12:00 PM

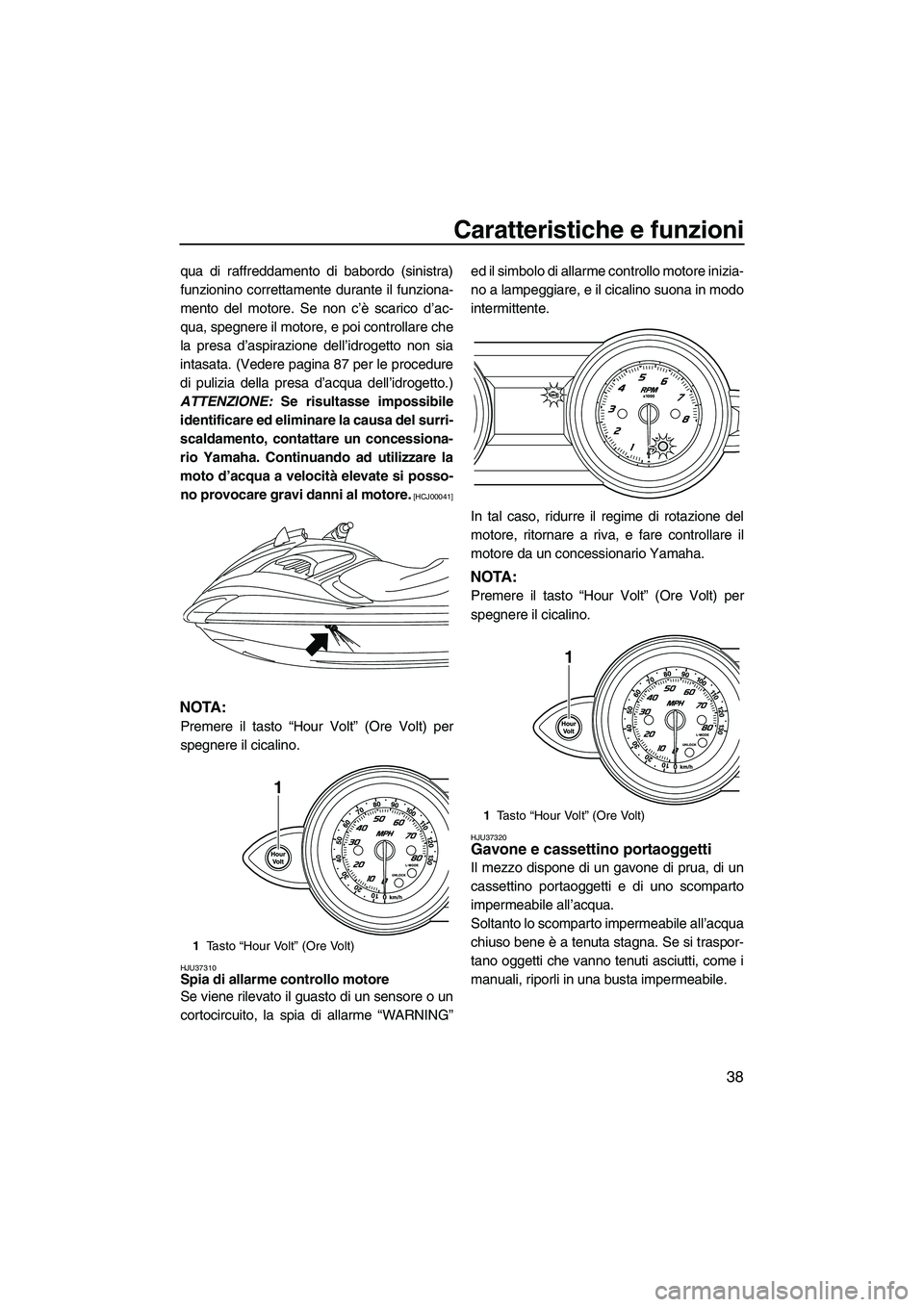

Caratteristiche e funzioni
38
qua di raffreddamento di babordo (sinistra)
funzionino correttamente durante il funziona-
mento del motore. Se non c’è scarico d’ac-
qua, spegnere il motore, e poi controllare che
la presa d’aspirazione dell’idrogetto non sia
intasata. (Vedere pagina 87 per le procedure
di pulizia della presa d’acqua dell’idrogetto.)
ATTENZIONE: Se risultasse impossibile
identificare ed eliminare la causa del surri-
scaldamento, contattare un concessiona-
rio Yamaha. Continuando ad utilizzare la
moto d’acqua a velocità elevate si posso-
no provocare gravi danni al motore.
[HCJ00041]
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37310Spia di allarme controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, la spia di allarme “WARNING”ed il simbolo di allarme controllo motore inizia-
no a lampeggiare, e il cicalino suona in modo
intermittente.
In tal caso, ridurre il regime di rotazione del
motore, ritornare a riva, e fare controllare il
motore da un concessionario Yamaha.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37320Gavone e cassettino portaoggetti
Il mezzo dispone di un gavone di prua, di un
cassettino portaoggetti e di uno scomparto
impermeabile all’acqua.
Soltanto lo scomparto impermeabile all’acqua
chiuso bene è a tenuta stagna. Se si traspor-
tano oggetti che vanno tenuti asciutti, come i
manuali, riporli in una busta impermeabile.
1Ta s t o “Hour Volt” (Ore Volt)
1
1Ta s t o “Hour Volt” (Ore Volt)
1
UF2R70H0.book Page 38 Friday, November 7, 2008 12:00 PM

Risoluzione dei guasti
85
Il motore gira in
modo irregolare o si
spegneCarburante Esaurito Rifornire prima possi-
bile42
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha76
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha76
Candela Sporca o difettosa Sostituire 78
Grado termico errato Sostituire 78
Distanza elettrodi er-
rataRegolare
78
Cappuccio
della candelaAllentato Collegare corretta-
mente78
Fessurato, con strap-
pi o danneggiatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburanteIniettori guasti o inta-
satiIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Spia di allarme o
simbolo lampeg-
gianteLivello carbu-
ranteEsaurito Rifornire prima possi-
bile42
Spia di allar-
me pressio-
ne olioCalo della pressione
dell’olioIncaricare dell’assi-
stenza un concessio-
nario Yamaha37
Surriscalda-
mento del
motorePresa d’acqua
dell’idrogetto intasataPulire
87
Spia di allar-
me controllo
motoreSensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha38 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2R70H0.book Page 85 Friday, November 7, 2008 12:00 PM
