Funcionamiento
73

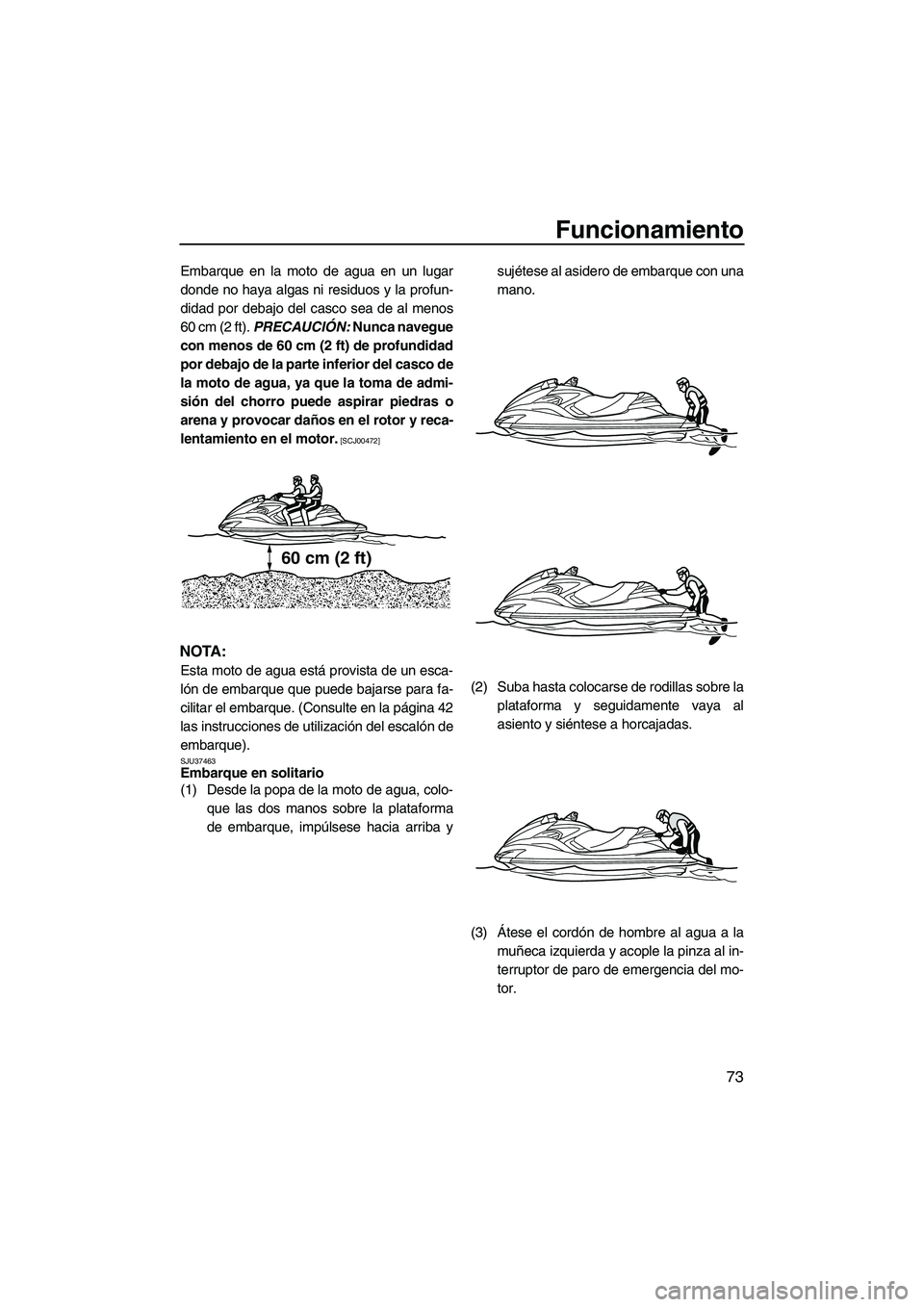

Embarque en la moto de agua en un lugar
donde no haya algas ni residuos y la profun-
didad por debajo del casco sea de al menos
60 cm (2 ft). PRECAUCIÓN: Nunca navegue
con menos de 60 cm (2 ft) de profundidad
por debajo de la parte inferior del casco de
la moto de agua, ya que la toma de admi-
sión del chorro puede aspirar piedras o
arena y provocar daños en el rotor y reca-
lentamiento en el motor.
[SCJ00472]
NOTA:
Esta moto de agua está provista de un esca-
lón de embarque que puede bajarse para fa-
cilitar el embarque. (Consulte en la página 42
las instrucciones de utilización del escalón de
embarque).
SJU37463Embarque en solitario
(1) Desde la popa de la moto de agua, colo-
que las dos manos sobre la plataforma
de embarque, impúlsese hacia arriba ysujétese al asidero de embarque con una
mano.
(2) Suba hasta colocarse de rodillas sobre la
plataforma y seguidamente vaya al
asiento y siéntese a horcajadas.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
60 cm (2 ft)
UF2R71S0.book Page 73 Thursday, July 16, 2009 1:56 PM

Funcionamiento
74

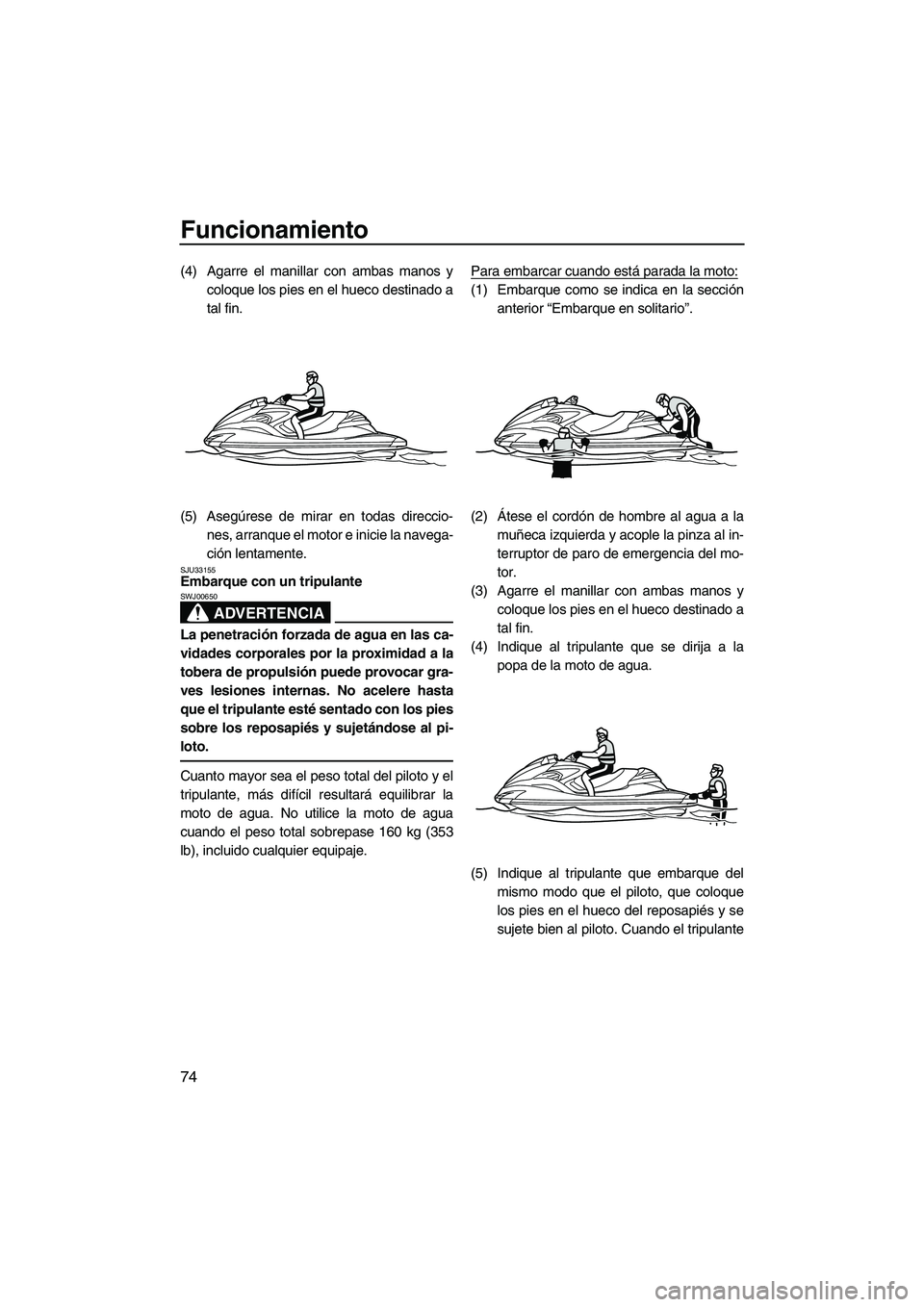

(4) Agarre el manillar con ambas manos y
coloque los pies en el hueco destinado a
tal fin.
(5) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
SJU33155Embarque con un tripulante
ADVERTENCIA
SWJ00650
La penetración forzada de agua en las ca-
vidades corporales por la proximidad a la
tobera de propulsión puede provocar gra-
ves lesiones internas. No acelere hasta
que el tripulante esté sentado con los pies
sobre los reposapiés y sujetándose al pi-
loto.
Cuanto mayor sea el peso total del piloto y el
tripulante, más difícil resultará equilibrar la
moto de agua. No utilice la moto de agua
cuando el peso total sobrepase 160 kg (353
lb), incluido cualquier equipaje.Para embarcar cuando está parada la moto:
(1) Embarque como se indica en la sección
anterior “Embarque en solitario”.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Agarre el manillar con ambas manos y
coloque los pies en el hueco destinado a
tal fin.
(4) Indique al tripulante que se dirija a la
popa de la moto de agua.
(5) Indique al tripulante que embarque del
mismo modo que el piloto, que coloque
los pies en el hueco del reposapiés y se
sujete bien al piloto. Cuando el tripulante
UF2R71S0.book Page 74 Thursday, July 16, 2009 1:56 PM

Funcionamiento
75
esté embarcando, traten de equilibrar la
moto de agua entre los dos.
(6) Asegúrese de que el tripulante tenga los
pies sobre el suelo del reposapiés y se
esté sujetando bien al piloto.
(7) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
Para embarcar cuando resulta difícil mante-
ner en equilibrio la moto de agua parada:
(1) Indique al tripulante que se mantenga
equilibrado en la moto de agua y, segui-
damente, embarque como se describeen el apartado anterior “Embarque en so-
litario”.
(2) Agarre el manillar con las dos manos, co-
loque los dos pies en el hueco del repo-
sapiés y mantenga el equilibrio en esa
posición.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(4) Mire en todas las direcciones, arranque
el motor y empiece a navegar a velocidad
mínima.
(5) Indique al tripulante que se suba a la pla-
taforma de embarque de rodillas y se
equilibre en esa posición. Mire en todas
direcciones y acelere progresivamente.
A continuación indique al tripulante que
se sitúe en el asiento mientras mantiene
el equilibrio.
UF2R71S0.book Page 75 Thursday, July 16, 2009 1:56 PM

Funcionamiento
76

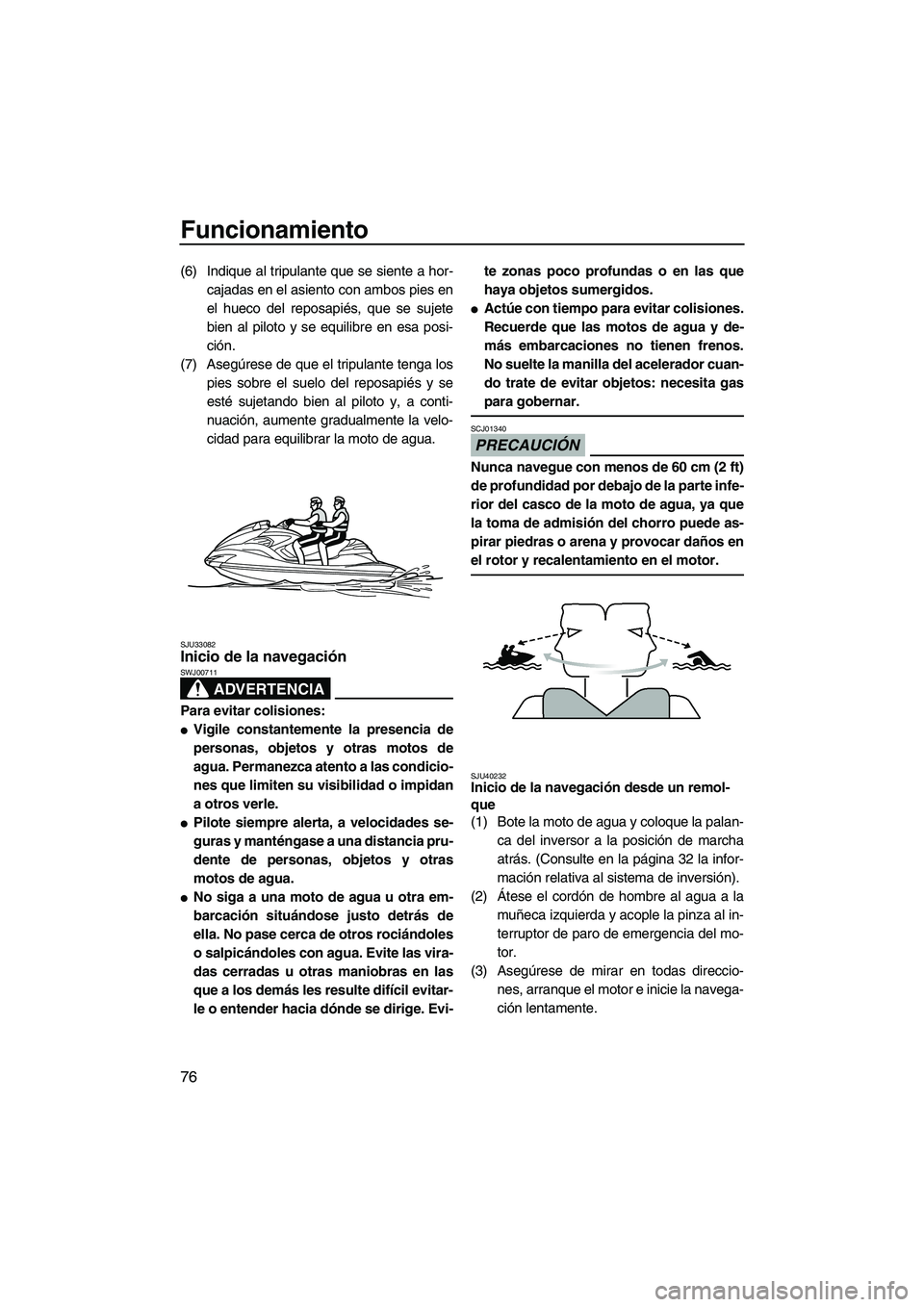

(6) Indique al tripulante que se siente a hor-
cajadas en el asiento con ambos pies en
el hueco del reposapiés, que se sujete
bien al piloto y se equilibre en esa posi-
ción.
(7) Asegúrese de que el tripulante tenga los
pies sobre el suelo del reposapiés y se
esté sujetando bien al piloto y, a conti-
nuación, aumente gradualmente la velo-
cidad para equilibrar la moto de agua.
SJU33082Inicio de la navegación
ADVERTENCIA
SWJ00711
Para evitar colisiones:

Vigile constantemente la presencia de
personas, objetos y otras motos de
agua. Permanezca atento a las condicio-
nes que limiten su visibilidad o impidan
a otros verle.

Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia pru-
dente de personas, objetos y otras
motos de agua.

No siga a una moto de agua u otra em-
barcación situándose justo detrás de
ella. No pase cerca de otros rociándoles
o salpicándoles con agua. Evite las vira-
das cerradas u otras maniobras en las
que a los demás les resulte difícil evitar-
le o entender hacia dónde se dirige. Evi-te zonas poco profundas o en las que
haya objetos sumergidos.

Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
No suelte la manilla del acelerador cuan-
do trate de evitar objetos: necesita gas
para gobernar.
PRECAUCIÓN
SCJ01340
Nunca navegue con menos de 60 cm (2 ft)
de profundidad por debajo de la parte infe-
rior del casco de la moto de agua, ya que
la toma de admisión del chorro puede as-
pirar piedras o arena y provocar daños en
el rotor y recalentamiento en el motor.
SJU40232Inicio de la navegación desde un remol-
que
(1) Bote la moto de agua y coloque la palan-
ca del inversor a la posición de marcha
atrás. (Consulte en la página 32 la infor-
mación relativa al sistema de inversión).
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
UF2R71S0.book Page 76 Thursday, July 16, 2009 1:56 PM

Funcionamiento
77

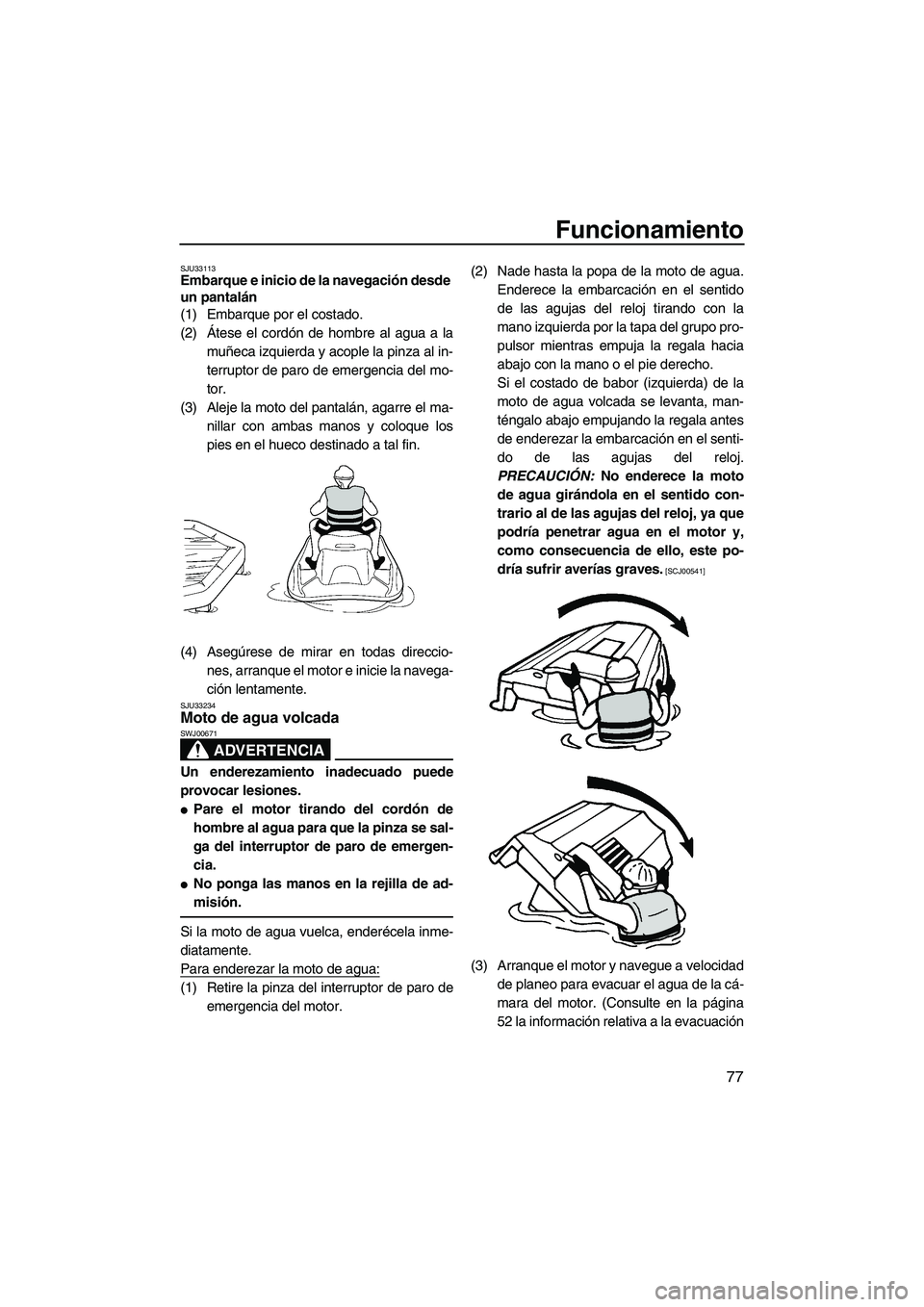

SJU33113Embarque e inicio de la navegación desde
un pantalán
(1) Embarque por el costado.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Aleje la moto del pantalán, agarre el ma-
nillar con ambas manos y coloque los
pies en el hueco destinado a tal fin.
(4) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
SJU33234Moto de agua volcada
ADVERTENCIA
SWJ00671
Un enderezamiento inadecuado puede
provocar lesiones.

Pare el motor tirando del cordón de
hombre al agua para que la pinza se sal-
ga del interruptor de paro de emergen-
cia.

No ponga las manos en la rejilla de ad-
misión.
Si la moto de agua vuelca, enderécela inme-
diatamente.
Para enderezar la moto de agua:
(1) Retire la pinza del interruptor de paro de
emergencia del motor.(2) Nade hasta la popa de la moto de agua.
Enderece la embarcación en el sentido
de las agujas del reloj tirando con la
mano izquierda por la tapa del grupo pro-
pulsor mientras empuja la regala hacia
abajo con la mano o el pie derecho.
Si el costado de babor (izquierda) de la
moto de agua volcada se levanta, man-
téngalo abajo empujando la regala antes
de enderezar la embarcación en el senti-
do de las agujas del reloj.
PRECAUCIÓN: No enderece la moto
de agua girándola en el sentido con-
trario al de las agujas del reloj, ya que
podría penetrar agua en el motor y,
como consecuencia de ello, este po-
dría sufrir averías graves.
[SCJ00541]
(3) Arranque el motor y navegue a velocidad
de planeo para evacuar el agua de la cá-
mara del motor. (Consulte en la página
52 la información relativa a la evacuación
UF2R71S0.book Page 77 Thursday, July 16, 2009 1:56 PM

Funcionamiento
78
del agua en la sentina. Si el motor no
arranca, consulte “Remolque de la moto
de agua” en la página 97 o “Inmersión de
la moto de agua” en la página 97).
PRECAUCIÓN: Durante al menos 1 mi-
nuto después de volver a ponerlo en
marcha, no revolucione el motor al
máximo. El agua en la sentina de la cá-
mara del motor puede salpicar el mo-
tor y provocar graves averías en el
mismo.
[SCJ00553]
SJU37521
Varada y atraque de la moto de agua
Para varar la moto de agua:
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca de la playa.
(2) Suelte la manilla del acelerador unos 130
m (430 ft) antes de llegar a la zona pre-
vista de varada.
(3) Aproxímese lentamente a la playa y pare
el motor antes de tocar tierra.
¡ADVERTENCIA! Para gobernar nece-
sita gas. Si para el motor puede que
termine chocando contra un obstácu-
lo que estaba tratando de evitar. Una
colisión puede provocar lesiones gra-
ves o mortales.
[SWJ00601] PRECAUCIÓN:
Nunca navegue con menos de 60 cm
(2 ft) de profundidad por debajo de la
parte inferior del casco de la moto de
agua, ya que la toma de admisión del
chorro puede aspirar piedras o arena
y provocar daños en el rotor y recalen-
tamiento en el motor.
[SCJ00472]
(4) Desembarque y suba la moto de agua a
la playa.
Para atracar la moto de agua en un pantalán:
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca del pantalán.
(2) Suelte la manilla del acelerador para re-
ducir la velocidad cuando se encuentre a
unos 130 m (430 ft) del pantalán.(3) Aproxímese lentamente y pare el motor
justo antes de que la moto de agua se si-
túe junto al pantalán. ¡ADVERTENCIA!
Para gobernar necesita gas. Si para el
motor puede que termine chocando
contra un obstáculo que estaba tra-
tando de evitar. Una colisión puede
provocar lesiones graves o mortales.
[SWJ00601]
(4) Sitúese junto al pantalán y desembar-
que.
SJU37193Navegación en presencia de algas
Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevita-
ble navegar en aguas pobladas de algas,
apriete la manilla del acelerador y suéltela al-
ternativamente para variar el régimen del mo-
tor. Las algas tienden a acumularse más
cuando se navega a una velocidad constante
y a la velocidad mínima. Si las algas han obs-
truido la zona de admisión, limpie la toma de
admisión del chorro. (Consulte en la página
94 la información relativa a la toma de admi-
sión del chorro).
SJU40241Después de sacar la moto del agua
PRECAUCIÓN
SCJ01310
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Después de la utilización y con la moto del
agua en tierra, vacíe inmediatamente el agua
de los conductos de refrigeración.
Para vaciar el agua de los conductos del agua
de refrigeración:
(1) Asegúrese de que la zona alrededor de
la moto de agua está despejada antes de
arrancar el motor.
UF2R71S0.book Page 78 Thursday, July 16, 2009 1:56 PM

Funcionamiento
79

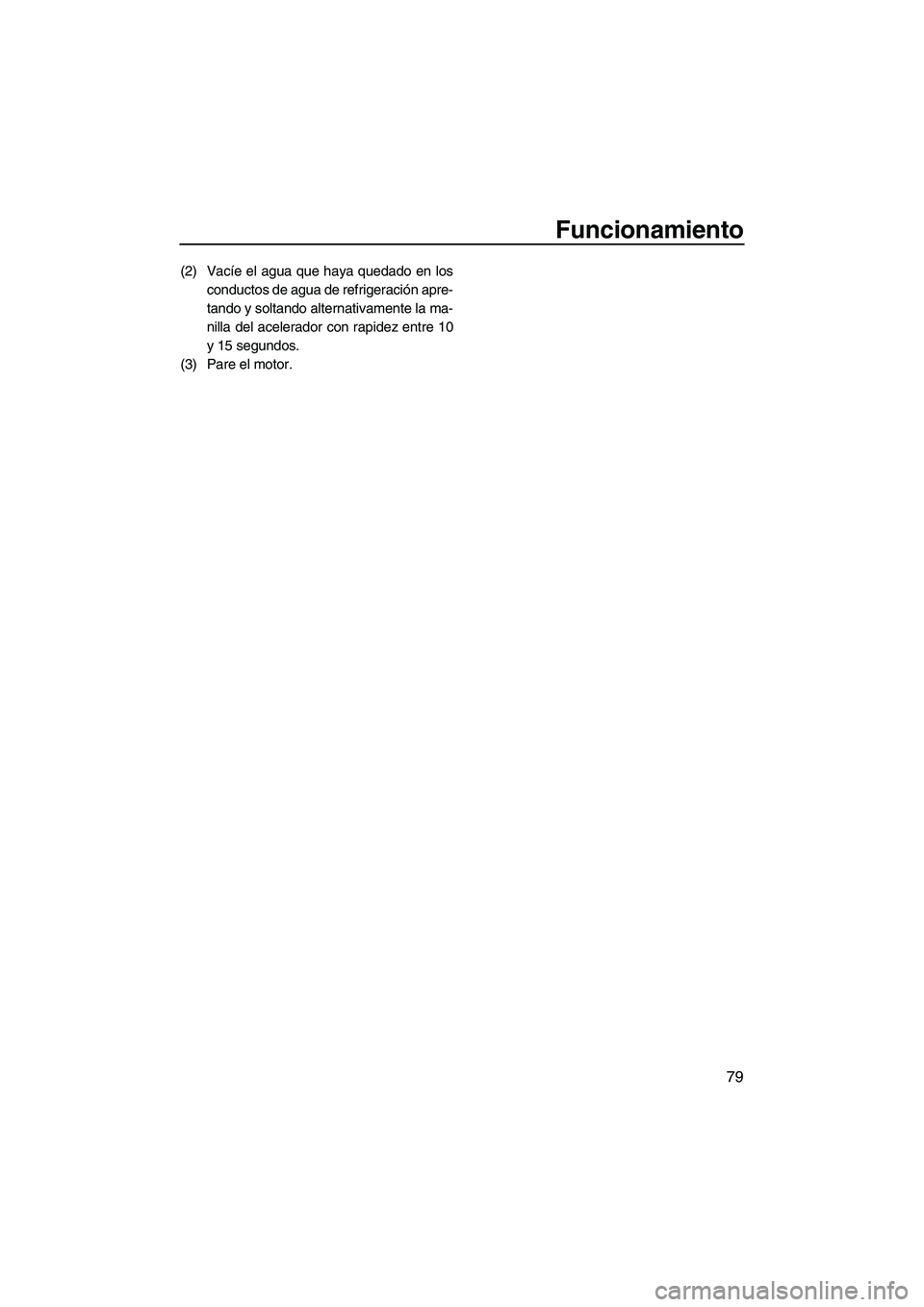

(2) Vacíe el agua que haya quedado en los
conductos de agua de refrigeración apre-
tando y soltando alternativamente la ma-
nilla del acelerador con rapidez entre 10
y 15 segundos.
(3) Pare el motor.
UF2R71S0.book Page 79 Thursday, July 16, 2009 1:56 PM

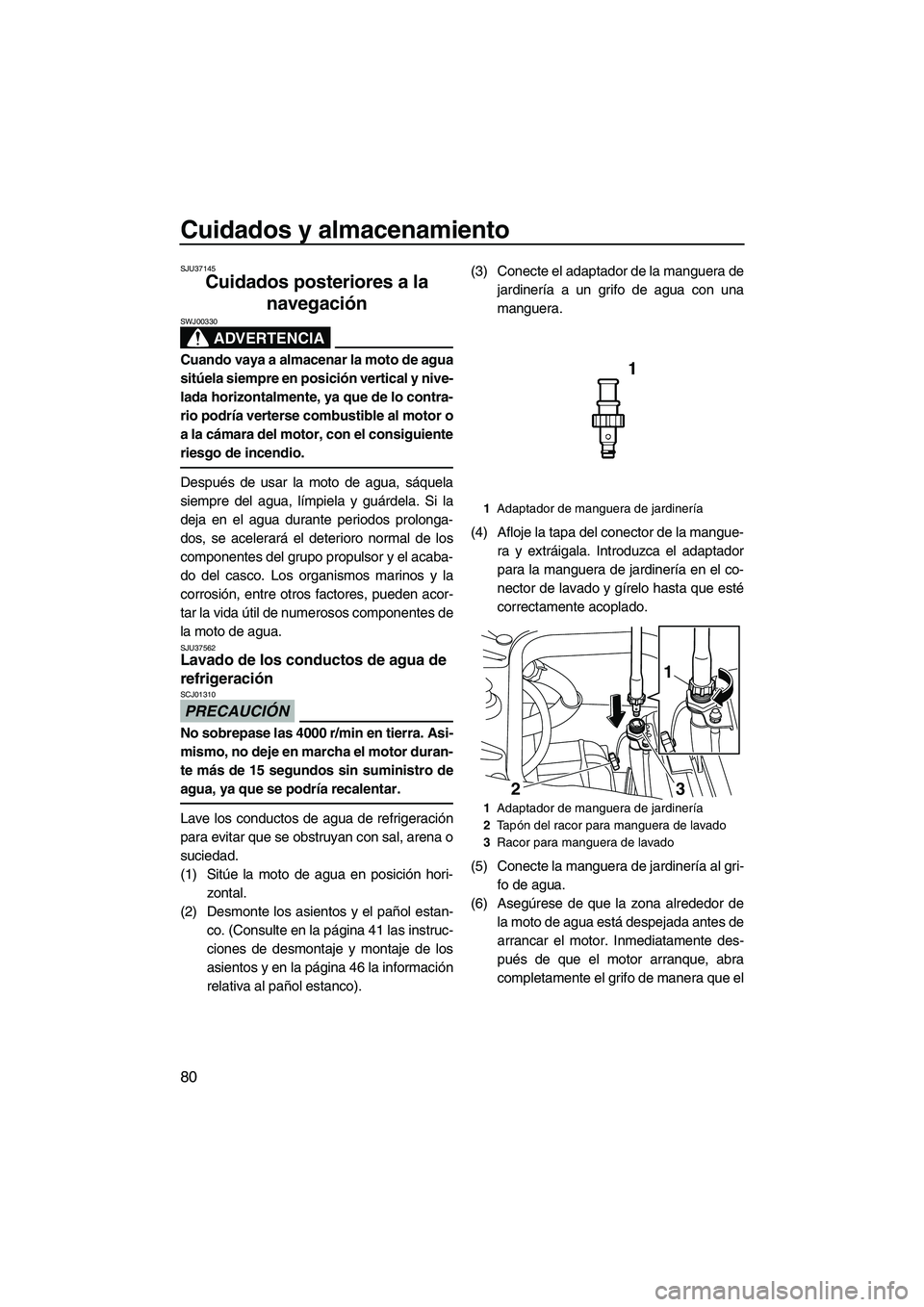

Cuidados y almacenamiento
80
SJU37145
Cuidados posteriores a la
navegación
ADVERTENCIA
SWJ00330
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
Después de usar la moto de agua, sáquela
siempre del agua, límpiela y guárdela. Si la
deja en el agua durante periodos prolonga-
dos, se acelerará el deterioro normal de los
componentes del grupo propulsor y el acaba-
do del casco. Los organismos marinos y la
corrosión, entre otros factores, pueden acor-
tar la vida útil de numerosos componentes de
la moto de agua.
SJU37562Lavado de los conductos de agua de
refrigeración
PRECAUCIÓN
SCJ01310
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Lave los conductos de agua de refrigeración
para evitar que se obstruyan con sal, arena o
suciedad.
(1) Sitúe la moto de agua en posición hori-
zontal.
(2) Desmonte los asientos y el pañol estan-
co. (Consulte en la página 41 las instruc-
ciones de desmontaje y montaje de los
asientos y en la página 46 la información
relativa al pañol estanco).(3) Conecte el adaptador de la manguera de
jardinería a un grifo de agua con una
manguera.
(4) Afloje la tapa del conector de la mangue-
ra y extráigala. Introduzca el adaptador
para la manguera de jardinería en el co-
nector de lavado y gírelo hasta que esté
correctamente acoplado.
(5) Conecte la manguera de jardinería al gri-
fo de agua.
(6) Asegúrese de que la zona alrededor de
la moto de agua está despejada antes de
arrancar el motor. Inmediatamente des-
pués de que el motor arranque, abra
completamente el grifo de manera que el
1Adaptador de manguera de jardinería
1Adaptador de manguera de jardinería
2Ta pón del racor para manguera de lavado
3Racor para manguera de lavado
231
UF2R71S0.book Page 80 Thursday, July 16, 2009 1:56 PM

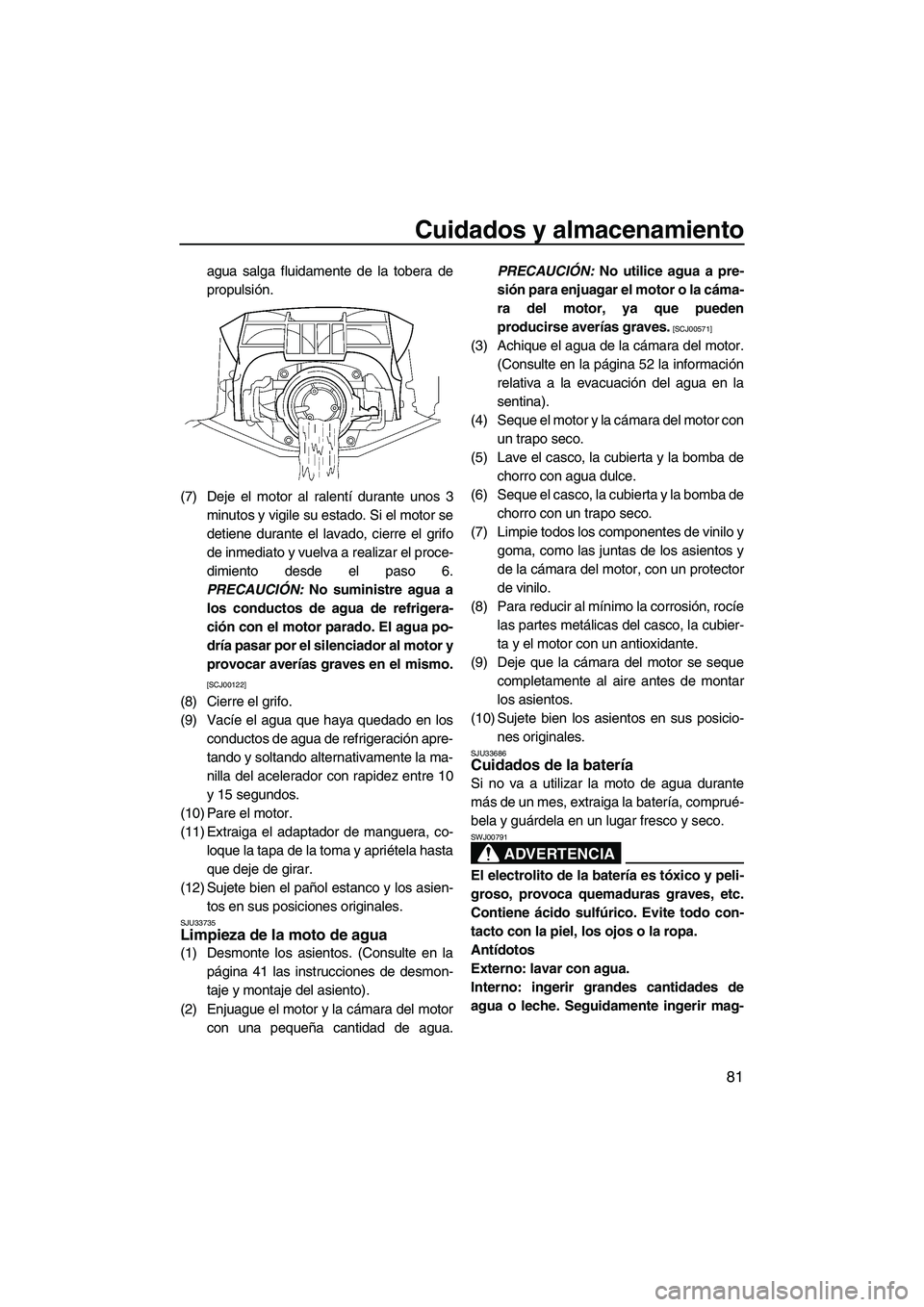

Cuidados y almacenamiento
81
agua salga fluidamente de la tobera de
propulsión.
(7) Deje el motor al ralentí durante unos 3
minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 6.
PRECAUCIÓN: No suministre agua a
los conductos de agua de refrigera-
ción con el motor parado. El agua po-
dría pasar por el silenciador al motor y
provocar averías graves en el mismo.
[SCJ00122]
(8) Cierre el grifo.
(9) Vacíe el agua que haya quedado en los
conductos de agua de refrigeración apre-
tando y soltando alternativamente la ma-
nilla del acelerador con rapidez entre 10
y 15 segundos.
(10) Pare el motor.
(11) Extraiga el adaptador de manguera, co-
loque la tapa de la toma y apriétela hasta
que deje de girar.
(12) Sujete bien el pañol estanco y los asien-
tos en sus posiciones originales.
SJU33735Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en la
página 41 las instrucciones de desmon-
taje y montaje del asiento).
(2) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.PRECAUCIÓN: No utilice agua a pre-
sión para enjuagar el motor o la cáma-
ra del motor, ya que pueden
producirse averías graves.
[SCJ00571]
(3) Achique el agua de la cámara del motor.
(Consulte en la página 52 la información
relativa a la evacuación del agua en la
sentina).
(4) Seque el motor y la cámara del motor con
un trapo seco.
(5) Lave el casco, la cubierta y la bomba de
chorro con agua dulce.
(6) Seque el casco, la cubierta y la bomba de
chorro con un trapo seco.
(7) Limpie todos los componentes de vinilo y
goma, como las juntas de los asientos y
de la cámara del motor, con un protector
de vinilo.
(8) Para reducir al mínimo la corrosión, rocíe
las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(9) Deje que la cámara del motor se seque
completamente al aire antes de montar
los asientos.
(10) Sujete bien los asientos en sus posicio-
nes originales.
SJU33686Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
ADVERTENCIA
SWJ00791
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
UF2R71S0.book Page 81 Thursday, July 16, 2009 1:56 PM

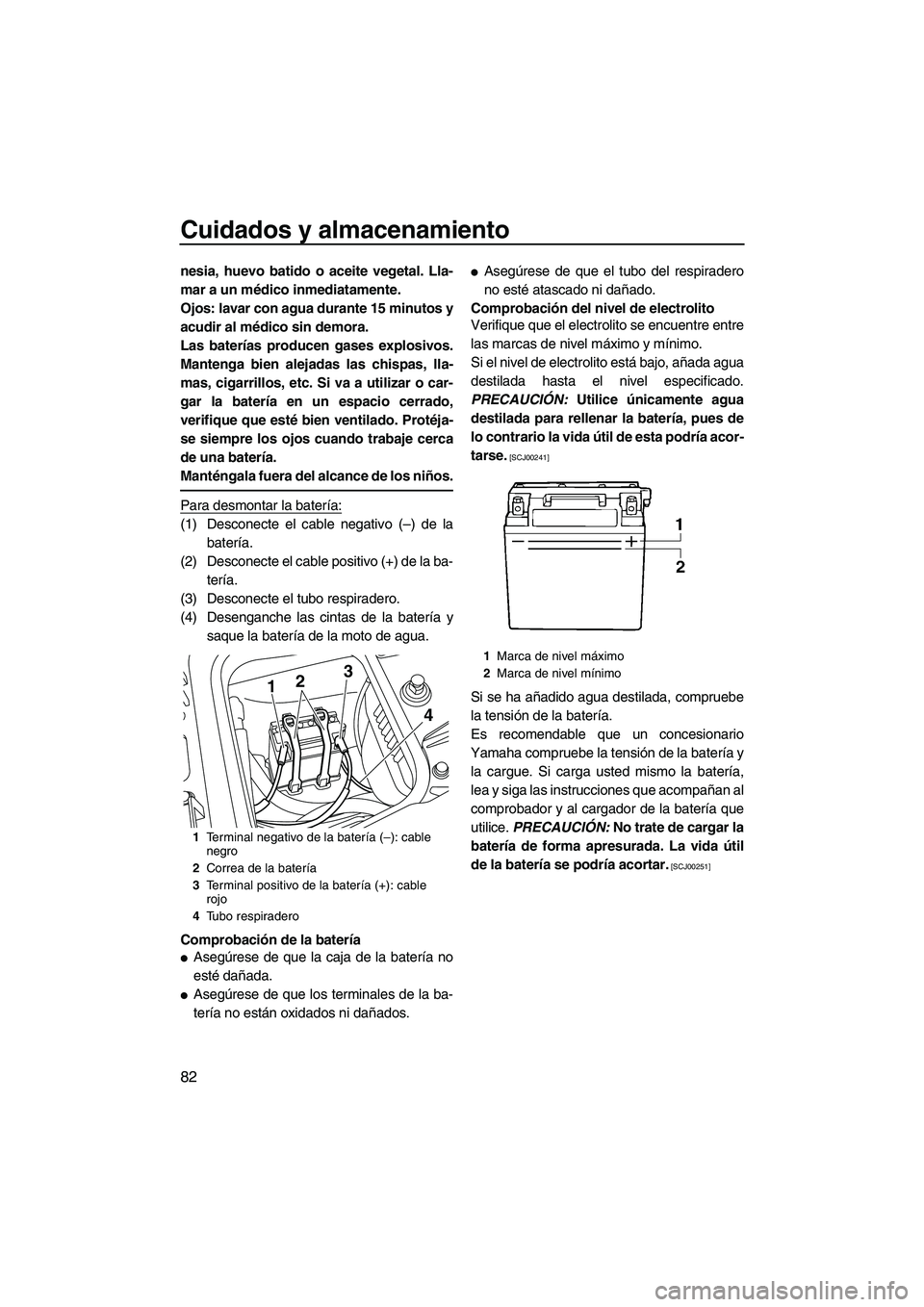

Cuidados y almacenamiento
82
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de la
batería.
(2) Desconecte el cable positivo (+) de la ba-
tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y
saque la batería de la moto de agua.
Comprobación de la batería

Asegúrese de que la caja de la batería no
esté dañada.

Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.

Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
PRECAUCIÓN: Utilice únicamente agua
destilada para rellenar la batería, pues de
lo contrario la vida útil de esta podría acor-
tarse.
[SCJ00241]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y
la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan al
comprobador y al cargador de la batería que
utilice. PRECAUCIÓN: No trate de cargar la
batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00251]
1Terminal negativo de la batería (–): cable
negro
2Correa de la batería
3Terminal positivo de la batería (+): cable
rojo
4Tubo respiradero
132
4
1Marca de nivel máximo
2Marca de nivel mínimo
UF2R71S0.book Page 82 Thursday, July 16, 2009 1:56 PM
