Pflege und Lagerung
84
GJU33493
Langfristige Lagerung
WARNUNG
GWJ00331
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Die Lagerung über einen längeren Zeitraum
wie zum Überwintern erfordert vorbeugende
Wartung, um das Wasserfahrzeug vor Verwit-
terung zu schützen. Eine Wartung des Was-
serfahrzeugs durch einen Yamaha-Händler
ist vor der Stilllegung empfehlenswert.
Folgende Arbeiten kann der Eigentümer aller-
dings leicht selbst durchführen.
GJU40763Reinigen
(1) Die Kühlwasserkanäle spülen. (Weitere
Angaben zum Spülen der Kühlwasserka-
näle siehe Seite 80.)
HINWEIS:
Wenn Sie das Wasserfahrzeug längere Zeit
einlagern möchten, wie zum Beispiel über
den Winter, den Kraftstofftank bis unter den
Rand mit frischem Kraftstoff füllen und Kraft-
stoffstabilisator gemäß Herstelleranweisung
zugeben, dann den Motor starten.
(2) Das Wasserfahrzeug reinigen. (Weitere
Angaben zum Reinigen des Wasserfahr-
zeugs siehe Seite 81.)
Den Rumpf mit einem abriebfesten
Wachs wachsen.
GJU41261Schmierung
Die Seilzüge mit Marinefett druckschmieren,
sodass etwaige Feuchtigkeit zwischen Seil-
zug und Seilzughülle herausgespült wird.
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.

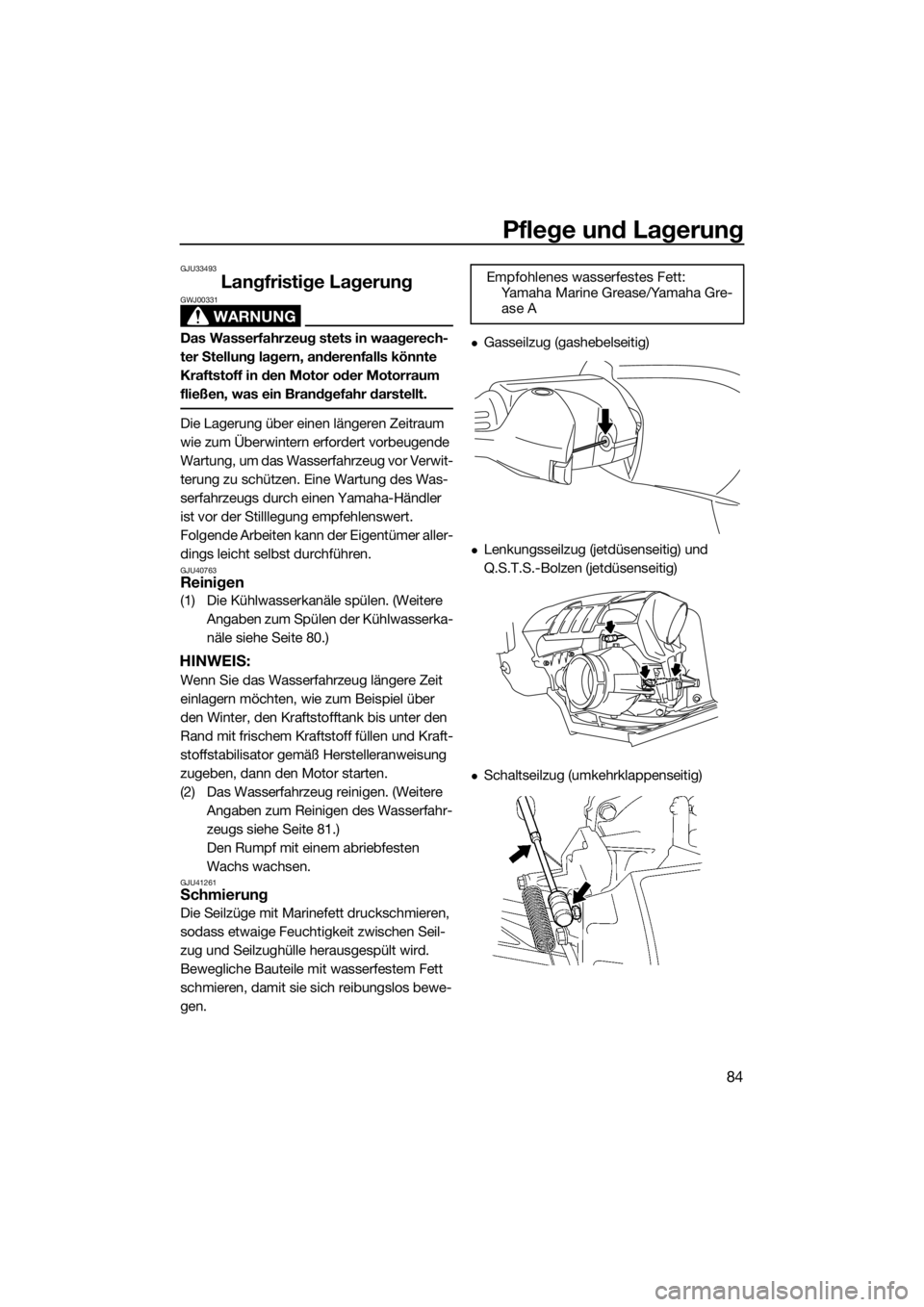

Gasseilzug (gashebelseitig)
Lenkungsseilzug (jetdüsenseitig) und
Q.S.T.S.-Bolzen (jetdüsenseitig)
Schaltseilzug (umkehrklappenseitig)Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Gre-
ase A
UF3L71G0.book Page 84 Friday, June 20, 2014 2:19 PM

Pflege und Lagerung
85
GJU40812Rostschutz
Metallische Teile des Rumpfs, Decks und
Motors mit einem Rostschutzmittel einsprü-
hen.
Die inneren Bauteile des Motors von einem
Yamaha-Händler mit Rostschutz behandeln
lassen.
UF3L71G0.book Page 85 Friday, June 20, 2014 2:19 PM

Wartungsarbeiten
86
GJU33769
Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk-
ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt
werden.
WARNUNG
GWJ00312
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
GJU33803Bordwerkzeug
Dieses Wasserfahrzeug verfügt über einen
Bordwerkzeugsatz. Das Bordwerkzeug in
eine wasserdichte Tasche packen und immer
mitnehmen, wenn das Wasserfahrzeug be-
nutzt wird.
GJU42021Ein- und Ausbau der Motorabdeckung
Die Motorabdeckung ist abnehmbar.
Zum Ausbauen der Motorabdeckung:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 41.)
(2) Die Schrauben der Motorabdeckung
entfernen.
1Werkzeugbeutel
2Schraubenzieher
3Schlauchkupplung
410/12-mm-Steckschlüssel
5Zange
610/12-mm-Gabelschlüssel
1Motorabdeckungs-Schraube
1
UF3L71G0.book Page 86 Friday, June 20, 2014 2:19 PM

Wartungsarbeiten
87
(3) Die Motorabdeckung anheben, um sie
zu entfernen.
Zum Einbauen der Motorabdeckung:
(1) Die Motorabdeckung in ihre ursprüngli-
che Position bringen und dann nach un-
ten drücken.
(2) Die Schrauben der Motorabdeckung ein-
schrauben und dann mit dem vorge-
schriebenen Anzugsdrehmoment fest-
ziehen.
(3) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
1Motorabdeckung
Anzugsdrehmoment:
Motorabdeckungs-Schraube:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3L71G0.book Page 87 Friday, June 20, 2014 2:19 PM

Wartungsarbeiten
88
GJU43101Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese “√”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den ers-
tenDanach alle
Seite
10 Stun-
den50 Be-
triebs-
stunden
bzw. 12
Monate
*1100 Be-
triebs-
stunden
bzw. 12
Monate
*1200 Be-
triebs-
stunden
bzw. 24
Monate
*1
KraftstoffleitungKraftstoffschläuche und
Klemmen prüfen√—
Kraftstofftankde-
ckel/Wasserab-
scheiderO-Ringe auf Risse und
Verformung kontrollieren√—
KraftstofftankEinbau und Halteriemen
kontrollieren√—
WassereinlasssiebAuf Verstopfung und Be-
schädigung kontrollieren√—
Kühlwasserschläu-
cheAuf Schäden und Lecks
kontrollieren und Klem-
men kontrollieren√—
MotorölErneuern√√90
ÖlfilterErneuern√90
Zwischenantriebs-
gehäuseSchmieren√—
ZündkerzenKontrollieren√√—
BatterieBatteriesäuredichte, Pole,
Batteriebänder und Ent-
lüftungsschlauch kontrol-
lieren√—
BatteriekabelPole kontrollieren√—
LenkergelenkFunktion prüfen und auf
Lockerheit untersuchen√√—
SteuerzugAußenseite und Anschlüs-
se kontrollieren, und
schmieren√—
UF3L71G0.book Page 88 Friday, June 20, 2014 2:19 PM

Wartungsarbeiten
89
Q.S.T.S.-SeilzugAußenseite und Anschlüs-
se kontrollieren, und
schmieren√—
Q.S.T.S.-Wandler
und BolzenAußenseite und Anschlüs-
se kontrollieren, und
schmieren√√—
SchalthebelAußenseite und Anschlüs-
se kontrollieren, und
schmieren√—
Schaltseilzug und
UmkehrklappeAußenseite und Anschlüs-
se kontrollieren, und
schmieren√—
LuftfiltereinsatzAuf Beschädigung und
Verschmutzung kontrollie-
ren√—
Ansaugluftschläu-
cheAuf Schäden kontrollieren
und Klemmen kontrollie-
ren√—
Drosselklappenge-
häuseDrosselklappen schmie-
ren√—
AbgassystemAuf Undichtigkeit des
Auspuffs kontrollieren,
und Schläuche und Klem-
men kontrollieren√—
Entlüftungs-
schlauchEntlüftungsschlauch und
Klemmen kontrollieren√—
FlügelradAuf Verbiegung, Beschä-
digung und Fremdstoffe
kontrollieren√—
JetdüseBeweglichkeit kontrollie-
ren, und schmieren√—
Jet-BilgepumpeSchläuche auf Verstop-
fung und Beschädigung
kontrollieren, Klemmen
kontrollieren, und Bilge-
sieb reinigen√— Bezeichnung BetriebNach
den ers-
tenDanach alle
Seite
10 Stun-
den50 Be-
triebs-
stunden
bzw. 12
Monate
*1100 Be-
triebs-
stunden
bzw. 12
Monate
*1200 Be-
triebs-
stunden
bzw. 24
Monate
*1
UF3L71G0.book Page 89 Friday, June 20, 2014 2:19 PM

Wartungsarbeiten
90
*1: Was zuerst eintritt.
*2: Alle 200 Betriebsstunden kontrollieren.
Vor Durchführung der regelmäßigen Wartungsarbeiten die Kontrollen vor Fahrtbeginn und die
Kontrollen nach dem Fahren durchführen.
GJU36943Motoröl und Ölfilter
WARNUNG
GWJ00341
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00992
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
Elektrische Bilgen-
pumpeFunktion prüfen, Schläu-
che auf Beschädigung
kontrollieren, Klemmen
kontrollieren, und Sieb der
elektrischen Bilgenpum-
pe reinigen√—
Heck-Ablass-
schraubenO-Ringe kontrollieren√—
AnodeAuf Korrosion kontrollie-
ren, und reinigen√ *2 —
VentilspielKontrollieren und einstel-
len√ *2 —
GummikupplungAuf Risse, Vertiefungen,
Lockerheit und Geräusch-
entwicklung kontrollieren√—
MotorhalterungAuf Beschädigung und
Ablösung kontrollieren√— Bezeichnung BetriebNach
den ers-
tenDanach alle
Seite
10 Stun-
den50 Be-
triebs-
stunden
bzw. 12
Monate
*1100 Be-
triebs-
stunden
bzw. 12
Monate
*1200 Be-
triebs-
stunden
bzw. 24
Monate
*1
UF3L71G0.book Page 90 Friday, June 20, 2014 2:19 PM

Technische Daten
91
GJU34543
Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:
2 Person
Max. Zuladung:
160 kg (353 lb)
Abmessungen:
Länge:
3370 mm (132.7 in)
Breite:
1230 mm (48.4 in)
Höhe:
1160 mm (45.7 in)
Trockengewicht:
359 kg (791 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):
183.9 kW@7500 U/min
Max. Kraftstoffverbrauch:
77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Reichweite bei Vollgas:
0.90 Stunde
Langsamstlauf:
1250 ±100 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum:
1812 cm3
Bohrung × Hub:
86.0 × 78.0 mm (3.39 × 3.07 in)
Verdichtungsverhältnis:
8.5 : 1
Einlass-Ventilspiel (kalt):
0.14–0.23 mm (0.0055–0.0091 in)
Auslass-Ventilspiel (kalt):
0.36–0.45 mm (0.0142–0.0177 in)
Schmiersystem:
Naßsumpf
Kühlsystem:
Wasser
Startsystem:
Elektrisch
Zündsystem:
Elektronische Zündung (T.C.I.)Zündkerze:
LFR7A
Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Batteriekapazität:
12 V, 19 Ah
Ladesystem:
Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:
Jetpumpe
Jetpumpenbauart:
Axialströmung, einstufig
Flügelrad-Drehrichtung:
Im Gegenuhrzeigersinn
Jetdüsenwinkel:
24.0+24.0 Grad
Jetdüsen-Trimmwinkel:
-10, -5, 0, 5, 10 °
Kraftstoff und Öl:
Empfohlener Kraftstoff:
Superbenzin, bleifrei
Mindestoktanzahl (PON):
91
Mindestoktanzahl (RON):
95
Empfohlener Motoröltyp SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API:
API SE, SF, SG, SH, SJ, SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt):
70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel:
3.6 L (3.81 US qt, 3.17 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel:
3.5 L (3.70 US qt, 3.08 Imp.qt)
Motoröl-Gesamteinfüllmenge:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3L71G0.book Page 91 Friday, June 20, 2014 2:19 PM

Fehlerbeseitigung
92
GJU34562
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU36986Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht
(Starter dreht nicht)Ya m a h a S e -
curity SystemVerriegelt Entriegeln
26
Motor-Quick-
stoppschal-
terClip nicht angebracht Clip anbringen
27
Sicherung Durchgebrannt Sicherung erneuern
und Verkabelung
kontrollieren97
Batterie Entladen Laden 81
Mangelhafter Polan-
schlussGegebenenfalls
nachziehen81
Pol korrodiert Reinigen oder erneu-
ern81
Starter Defekt Vom Yamaha-Händ-
ler warten lassen—
Motor startet nicht
(Starter dreht)Gashebel Betätigt Loslassen 27
Kraftstoff Kraftstofftank leer So bald wie möglich
tanken48
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVo m Ya ma h a - H ä n d-
ler warten lassen—
An der falschen
Zündkerze ange-
schlossenVo m Ya ma h a - H ä n d-
ler warten lassen —
Kraftstoff-
Einspritzsys-
temKraftstoffpumpe de-
fektVo m Ya ma h a - H ä n d-
ler warten lassen —
UF3L71G0.book Page 92 Friday, June 20, 2014 2:19 PM

Fehlerbeseitigung
93
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Kraftstofftank leer So bald wie möglich
tanken48
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Falsche Oktanzahl Kraftstoff mit korrek-
ter Oktanzahl ver-
wenden48
Kraftstofftank Wasser- oder
SchmutzrückständeVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVo m Ya ma h a - H ä n d-
ler warten lassen—
Brüchig, rissig, be-
schädigtVo m Ya ma h a - H ä n d-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temEinspritzdüsen defekt
oder verstopftVo m Ya ma h a - H ä n d-
ler warten lassen —
Warnleuchte oder
-anzeige blinkt oder
leuchtet aufKraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 48
Öldruck-War-
nungÖldruck ist abgefal-
lenVo m Ya ma h a - H ä n d-
ler warten lassen38
Motorüber-
hitzungs-
Warnu ngJeteinlass verstopft Reinigen
95
Motorstö-
rungs-War-
nungSensoren defekt Vom Yamaha-Händ-
ler warten lassen 40 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3L71G0.book Page 93 Friday, June 20, 2014 2:19 PM
