YAMAHA FZR SVHO 2012 Manual de utilização (in Portuguese)

Operação do veículo aquático
35
OBSERVAÇÃO:
Se o transmissor do controlo remoto for acci-
onado enquanto a unidade de indicadores
analógicos duplos estiver em estado de espe-
ra, a unidade irá efectuar a operação inicial e,
em seguida, a definição fica seleccionada.

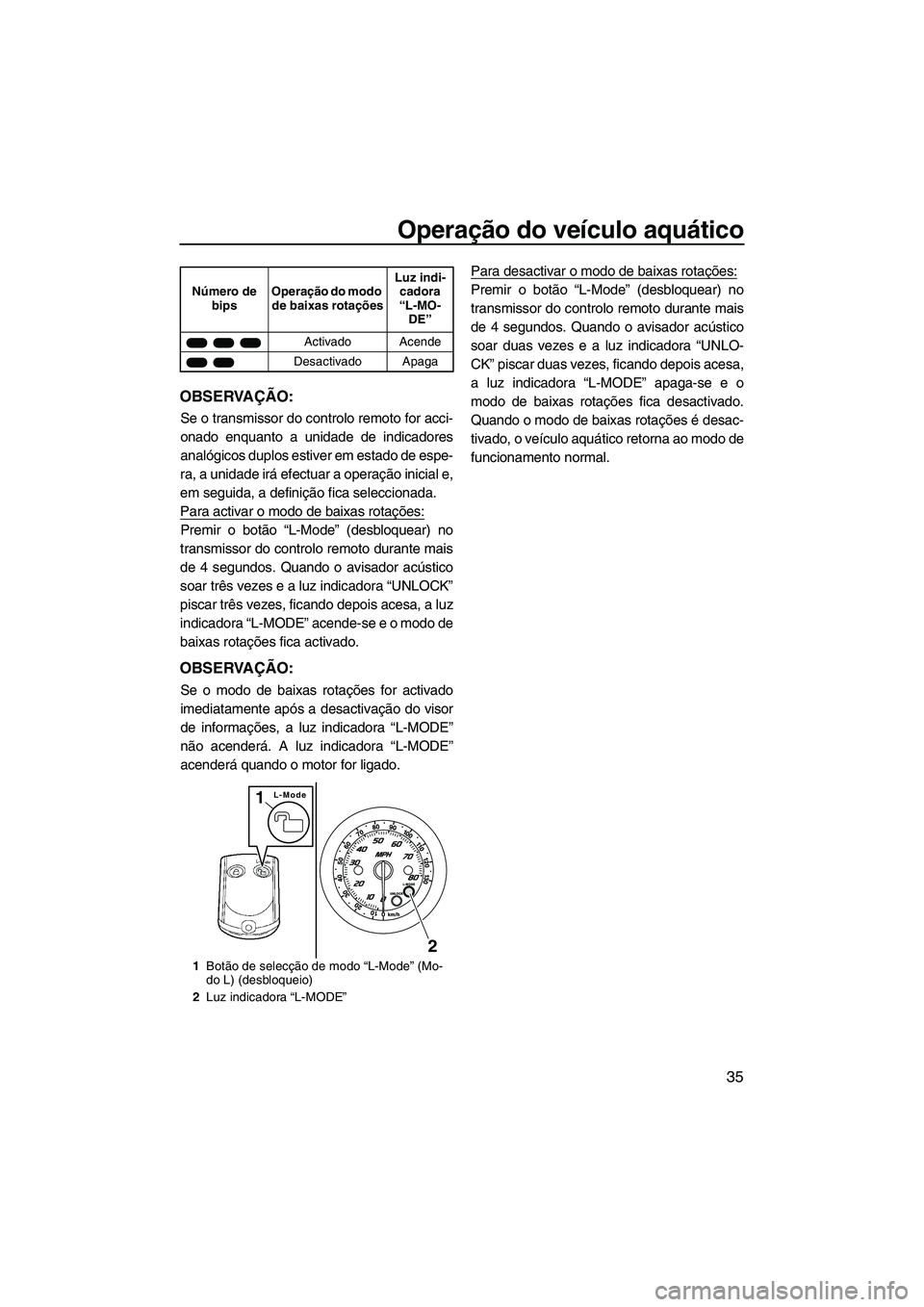

Para activar o modo de baixas rotações:
Premir o botão “L-Mode” (desbloquear) no
transmissor do controlo remoto durante mais
de 4 segundos. Quando o avisador acústico
soar três vezes e a luz indicadora “UNLOCK”
piscar três vezes, ficando depois acesa, a luz
indicadora “L-MODE” acende-se e o modo de
baixas rotações fica activado.
OBSERVAÇÃO:
Se o modo de baixas rotações for activado
imediatamente após a desactivação do visor
de informações, a luz indicadora “L-MODE”
não acenderá. A luz indicadora “L-MODE”
acenderá quando o motor for ligado.Para desactivar o modo de baixas rotações:
Premir o botão “L-Mode” (desbloquear) no
transmissor do controlo remoto durante mais
de 4 segundos. Quando o avisador acústico
soar duas vezes e a luz indicadora “UNLO-
CK” piscar duas vezes, ficando depois acesa,
a luz indicadora “L-MODE” apaga-se e o
modo de baixas rotações fica desactivado.
Quando o modo de baixas rotações é desac-
tivado, o veículo aquático retorna ao modo de
funcionamento normal.Número de
bipsOperação do modo
de baixas rotaçõesLuz indi-
cadora
“L-MO-
DE”
Activado Acende
Desactivado Apaga
1Botão de selecção de modo “L-Mode” (Mo-
do L) (desbloqueio)
2Luz indicadora “L-MODE”
L-Mode1
2
UF2R73P0.book Page 35 Wednesday, June 29, 2011 2:45 PM

Funcionamento dos instrumentos
36
PJU37432

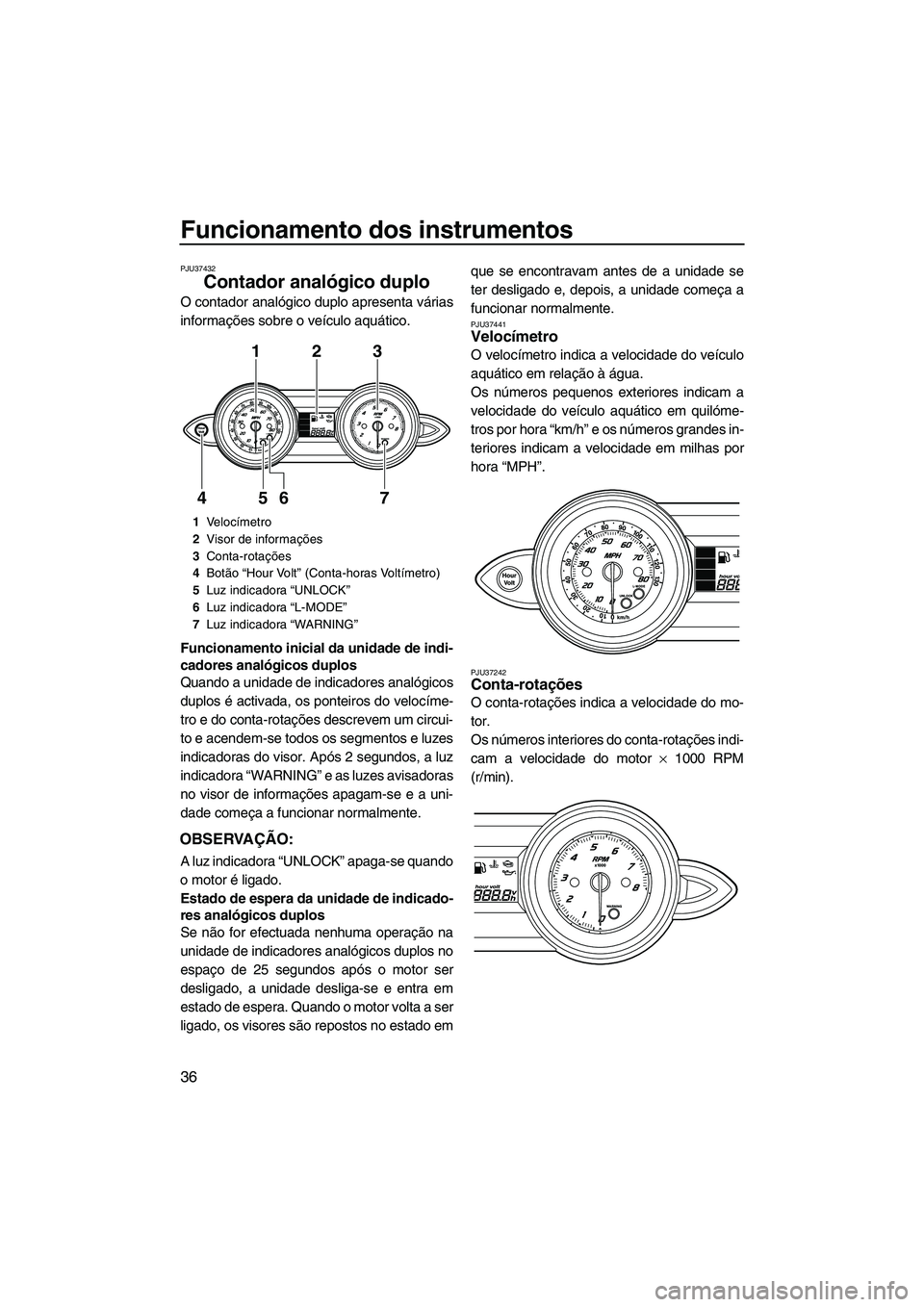

Contador analógico duplo
O contador analógico duplo apresenta várias
informações sobre o veículo aquático.
Funcionamento inicial da unidade de indi-
cadores analógicos duplos
Quando a unidade de indicadores analógicos
duplos é activada, os ponteiros do velocíme-
tro e do conta-rotações descrevem um circui-
to e acendem-se todos os segmentos e luzes
indicadoras do visor. Após 2 segundos, a luz
indicadora “WARNING” e as luzes avisadoras
no visor de informações apagam-se e a uni-
dade começa a funcionar normalmente.
OBSERVAÇÃO:
A luz indicadora “UNLOCK” apaga-se quando
o motor é ligado.
Estado de espera da unidade de indicado-
res analógicos duplos
Se não for efectuada nenhuma operação na
unidade de indicadores analógicos duplos no
espaço de 25 segundos após o motor ser
desligado, a unidade desliga-se e entra em
estado de espera. Quando o motor volta a ser
ligado, os visores são repostos no estado emque se encontravam antes de a unidade se
ter desligado e, depois, a unidade começa a
funcionar normalmente.
PJU37441Velocímetro
O velocímetro indica a velocidade do veículo
aquático em relação à água.
Os números pequenos exteriores indicam a
velocidade do veículo aquático em quilóme-
tros por hora “km/h” e os números grandes in-
teriores indicam a velocidade em milhas por
hora “MPH”.
PJU37242Conta-rotações
O conta-rotações indica a velocidade do mo-
tor.
Os números interiores do conta-rotações indi-
cam a velocidade do motor × 1000 RPM
(r/min).
1Ve l o címetro
2Visor de informações
3Conta-rotações
4Botão “Hour Volt” (Conta-horas Voltímetro)
5Luz indicadora “UNLOCK”
6Luz indicadora “L-MODE”
7Luz indicadora “WARNING”
123
7 6 5 4
UF2R73P0.book Page 36 Wednesday, June 29, 2011 2:45 PM

Funcionamento dos instrumentos
37

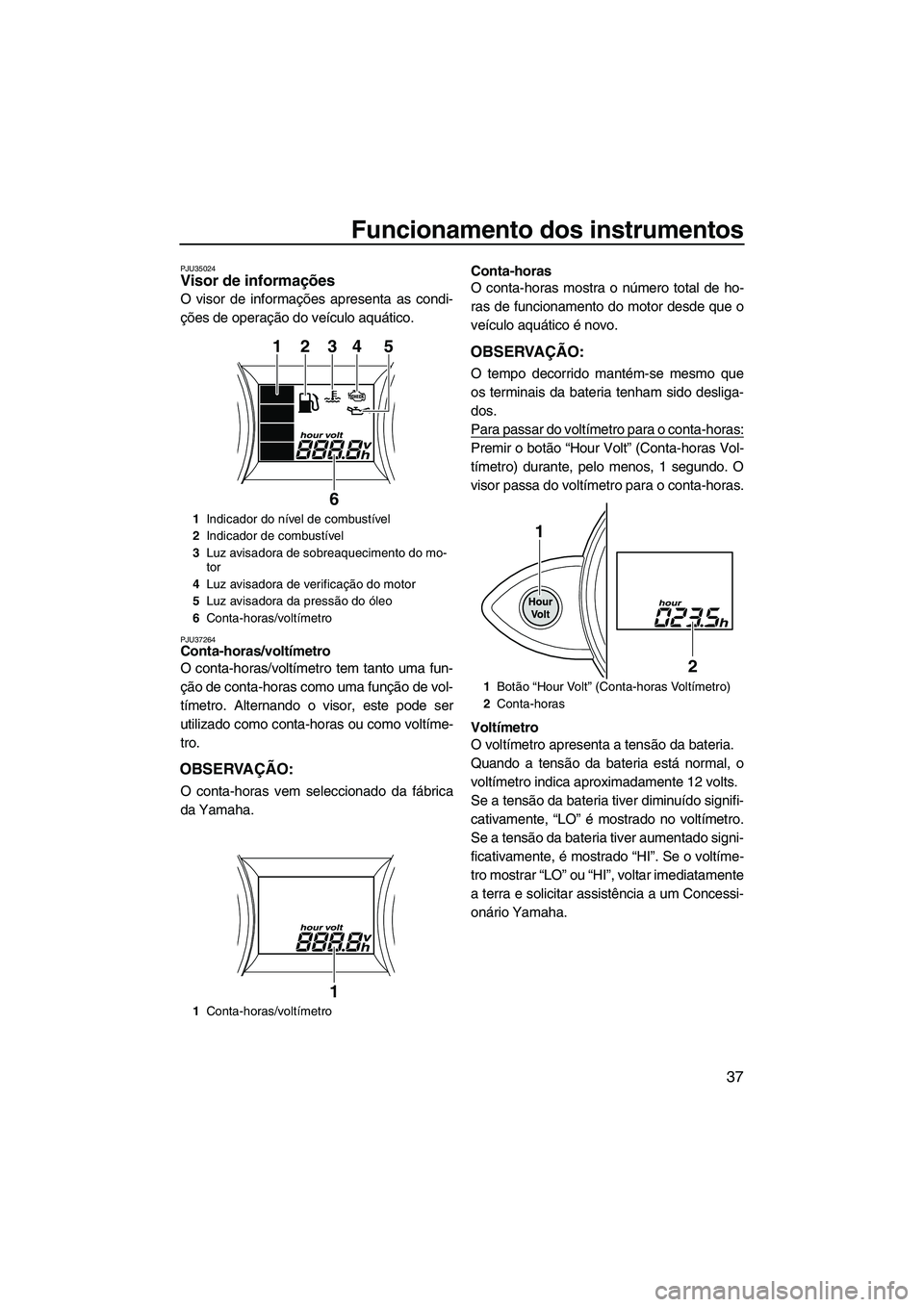

PJU35024Visor de informações
O visor de informações apresenta as condi-
ções de operação do veículo aquático.
PJU37264Conta-horas/voltímetro
O conta-horas/voltímetro tem tanto uma fun-
ção de conta-horas como uma função de vol-
tímetro. Alternando o visor, este pode ser
utilizado como conta-horas ou como voltíme-
tro.
OBSERVAÇÃO:
O conta-horas vem seleccionado da fábrica
da Yamaha.Conta-horas
O conta-horas mostra o número total de ho-
ras de funcionamento do motor desde que o
veículo aquático é novo.
OBSERVAÇÃO:
O tempo decorrido mantém-se mesmo que
os terminais da bateria tenham sido desliga-
dos.
Para passar do voltímetro para o conta-horas:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) durante, pelo menos, 1 segundo. O
visor passa do voltímetro para o conta-horas.
Voltímetro
O voltímetro apresenta a tensão da bateria.
Quando a tensão da bateria está normal, o
voltímetro indica aproximadamente 12 volts.
Se a tensão da bateria tiver diminuído signifi-
cativamente, “LO” é mostrado no voltímetro.
Se a tensão da bateria tiver aumentado signi-
ficativamente, é mostrado “HI”. Se o voltíme-
tro mostrar “LO” ou “HI”, voltar imediatamente
a terra e solicitar assistência a um Concessi-
onário Yamaha.
1Indicador do nível de combustível
2Indicador de combustíve l
3Luz avisadora de sobreaquecimento do mo-
tor
4Luz avisadora de verificação do motor
5Luz avisadora da pressão do óleo
6Conta-horas/voltímetro
1Conta-horas/voltímetro
12345
6
1
1Botão “Hour Volt” (Conta-horas Voltímetro)
2Conta-horas
1
2
UF2R73P0.book Page 37 Wednesday, June 29, 2011 2:45 PM

Funcionamento dos instrumentos
38
Para passar do conta-horas para o voltímetro:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) durante, pelo menos, 1 segundo. O
visor passa do conta-horas para o voltímetro.

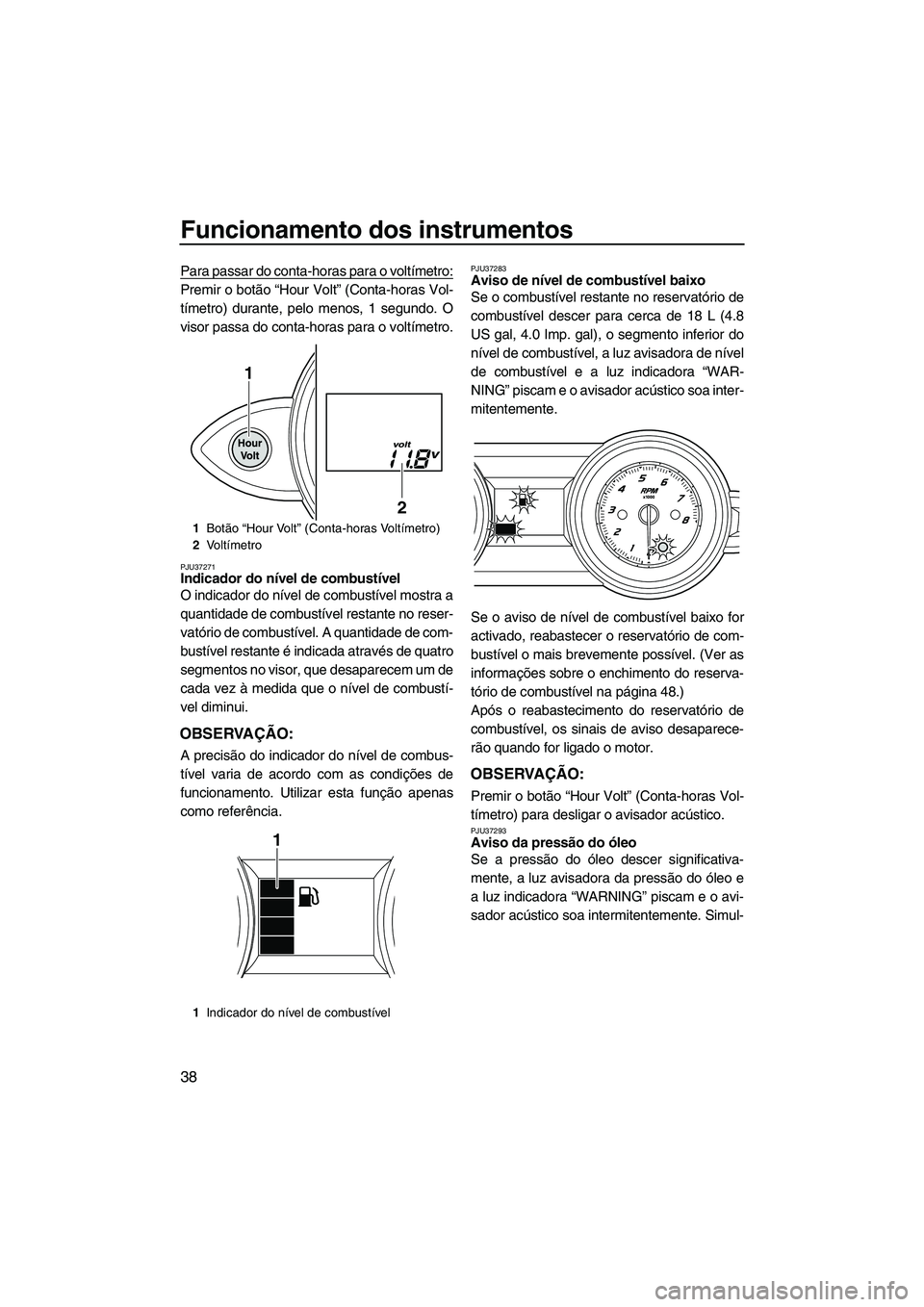

PJU37271Indicador do nível de combustível
O indicador do nível de combustível mostra a
quantidade de combustível restante no reser-
vatório de combustível. A quantidade de com-
bustível restante é indicada através de quatro
segmentos no visor, que desaparecem um de
cada vez à medida que o nível de combustí-
vel diminui.
OBSERVAÇÃO:
A precisão do indicador do nível de combus-
tível varia de acordo com as condições de
funcionamento. Utilizar esta função apenas
como referência.
PJU37283Aviso de nível de combustível baixo
Se o combustível restante no reservatório de
combustível descer para cerca de 18 L (4.8
US gal, 4.0 Imp. gal), o segmento inferior do
nível de combustível, a luz avisadora de nível
de combustível e a luz indicadora “WAR-
NING” piscam e o avisador acústico soa inter-
mitentemente.
Se o aviso de nível de combustível baixo for
activado, reabastecer o reservatório de com-
bustível o mais brevemente possível. (Ver as
informações sobre o enchimento do reserva-
tório de combustível na página 48.)
Após o reabastecimento do reservatório de
combustível, os sinais de aviso desaparece-
rão quando for ligado o motor.
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.
PJU37293Aviso da pressão do óleo
Se a pressão do óleo descer significativa-
mente, a luz avisadora da pressão do óleo e
a luz indicadora “WARNING” piscam e o avi-
sador acústico soa intermitentemente. Simul-
1Botão “Hour Volt” (Conta-horas Voltímetro)
2Vo l tímetro
1Indicador do nível de combustível
1
2
1
UF2R73P0.book Page 38 Wednesday, June 29, 2011 2:45 PM

Funcionamento dos instrumentos
39

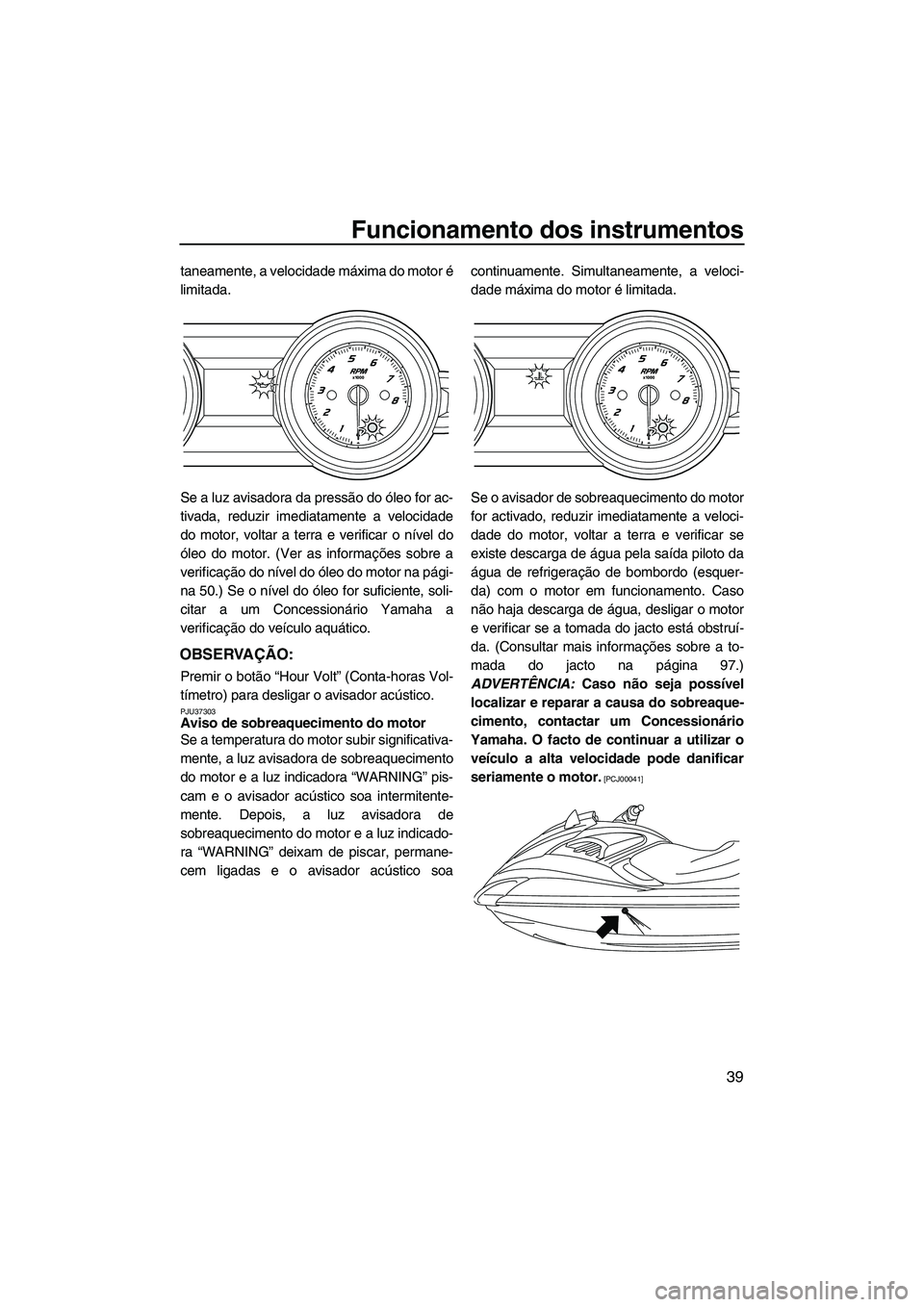

taneamente, a velocidade máxima do motor é
limitada.
Se a luz avisadora da pressão do óleo for ac-
tivada, reduzir imediatamente a velocidade
do motor, voltar a terra e verificar o nível do
óleo do motor. (Ver as informações sobre a
verificação do nível do óleo do motor na pági-
na 50.) Se o nível do óleo for suficiente, soli-
citar a um Concessionário Yamaha a
verificação do veículo aquático.
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.
PJU37303Aviso de sobreaquecimento do motor
Se a temperatura do motor subir significativa-
mente, a luz avisadora de sobreaquecimento
do motor e a luz indicadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente. Depois, a luz avisadora de
sobreaquecimento do motor e a luz indicado-
ra “WARNING” deixam de piscar, permane-
cem ligadas e o avisador acústico soacontinuamente. Simultaneamente, a veloci-
dade máxima do motor é limitada.
Se o avisador de sobreaquecimento do motor
for activado, reduzir imediatamente a veloci-
dade do motor, voltar a terra e verificar se
existe descarga de água pela saída piloto da
água de refrigeração de bombordo (esquer-
da) com o motor em funcionamento. Caso
não haja descarga de água, desligar o motor
e verificar se a tomada do jacto está obstruí-
da. (Consultar mais informações sobre a to-
mada do jacto na página 97.)
ADVERTÊNCIA: Caso não seja possível
localizar e reparar a causa do sobreaque-
cimento, contactar um Concessionário
Yamaha. O facto de continuar a utilizar o
veículo a alta velocidade pode danificar
seriamente o motor.
[PCJ00041]
UF2R73P0.book Page 39 Wednesday, June 29, 2011 2:45 PM

Funcionamento dos instrumentos
40
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.
PJU37312Aviso de verificação do motor
Em caso de anomalia de um sensor ou de um
curto-circuito, a luz avisadora de verificação
do motor e a luz avisadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente.
Se a luz avisadora de verificação do motor for
activada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verificação
do motor a um Concessionário Yamaha.
OBSERVAÇÃO:
Premir o botão “Hour Volt” (Conta-horas Vol-
tímetro) para desligar o avisador acústico.
UF2R73P0.book Page 40 Wednesday, June 29, 2011 2:45 PM

Funcionamento do equipamento
41
PJU40333
Equipamento PJU41410Bancos

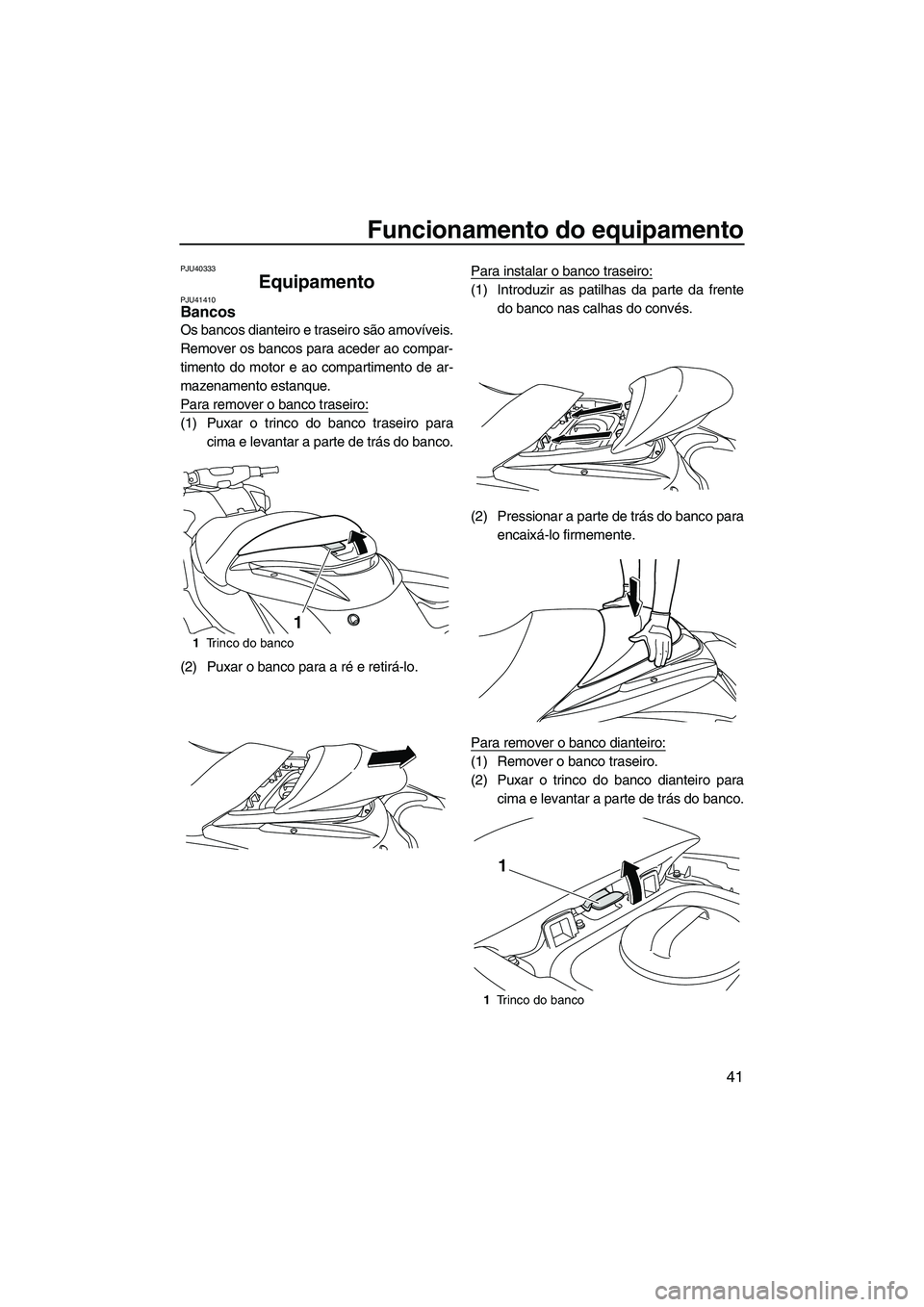

Os bancos dianteiro e traseiro são amovíveis.
Remover os bancos para aceder ao compar-
timento do motor e ao compartimento de ar-
mazenamento estanque.
Para remover o banco traseiro:
(1) Puxar o trinco do banco traseiro para
cima e levantar a parte de trás do banco.
(2) Puxar o banco para a ré e retirá-lo.Para instalar o banco traseiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.
Para remover o banco dianteiro:
(1) Remover o banco traseiro.
(2) Puxar o trinco do banco dianteiro para
cima e levantar a parte de trás do banco.
1Trinco do banco
1
1Trinco do banco
1
UF2R73P0.book Page 41 Wednesday, June 29, 2011 2:45 PM

Funcionamento do equipamento
42
(3) Puxar o banco para a ré e retirá-lo.
Para instalar o banco dianteiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.
(3) Instalar firmemente o banco traseiro na
posição original.

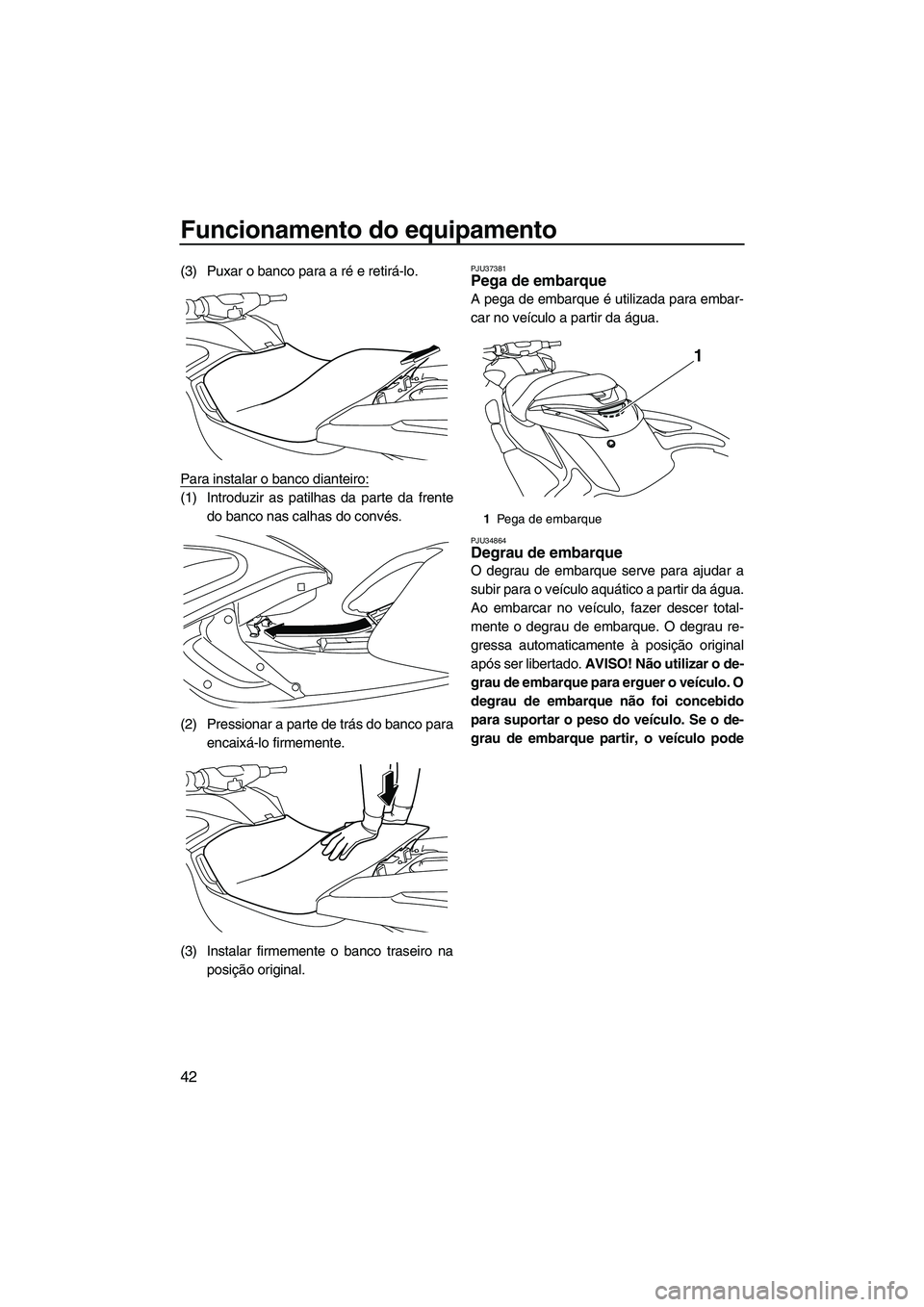

PJU37381Pega de embarque
A pega de embarque é utilizada para embar-
car no veículo a partir da água.
PJU34864Degrau de embarque
O degrau de embarque serve para ajudar a
subir para o veículo aquático a partir da água.
Ao embarcar no veículo, fazer descer total-
mente o degrau de embarque. O degrau re-
gressa automaticamente à posição original
após ser libertado. AVISO! Não utilizar o de-
grau de embarque para erguer o veículo. O
degrau de embarque não foi concebido
para suportar o peso do veículo. Se o de-
grau de embarque partir, o veículo pode
1Pega de embarque
1
UF2R73P0.book Page 42 Wednesday, June 29, 2011 2:45 PM

Funcionamento do equipamento
43
cair, o que pode resultar em ferimentos
graves.
[PWJ01211]
ADVERTÊNCIA
PCJ00742
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.
PJU34872Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência.(Ver as informações sobre o reboque do veí-
culo aquático na página 101.)
PJU34881Olhais da popa
Os olhais da popa são utilizados para prender
uma corda ao veículo para o transportar ou
atracar.
PJU35146Compartimentos de armazenamento
Este veículo aquático está equipado com os
compartimentos de armazenamento que se
seguem.
Apenas o compartimento de armazenamento
estanque bem fechado é à prova de água. Se
forem transportados objectos deterioráveis
pela acção da água, guardá-los num saco es-
tanque.
Antes da utilização do veículo, verificar se to-
dos os compartimentos de armazenamento
se encontram bem fechados.
1Degrau de embarque
1
1Olhal da proa
1Olhal da popa
1
1
UF2R73P0.book Page 43 Wednesday, June 29, 2011 2:45 PM

Funcionamento do equipamento
44

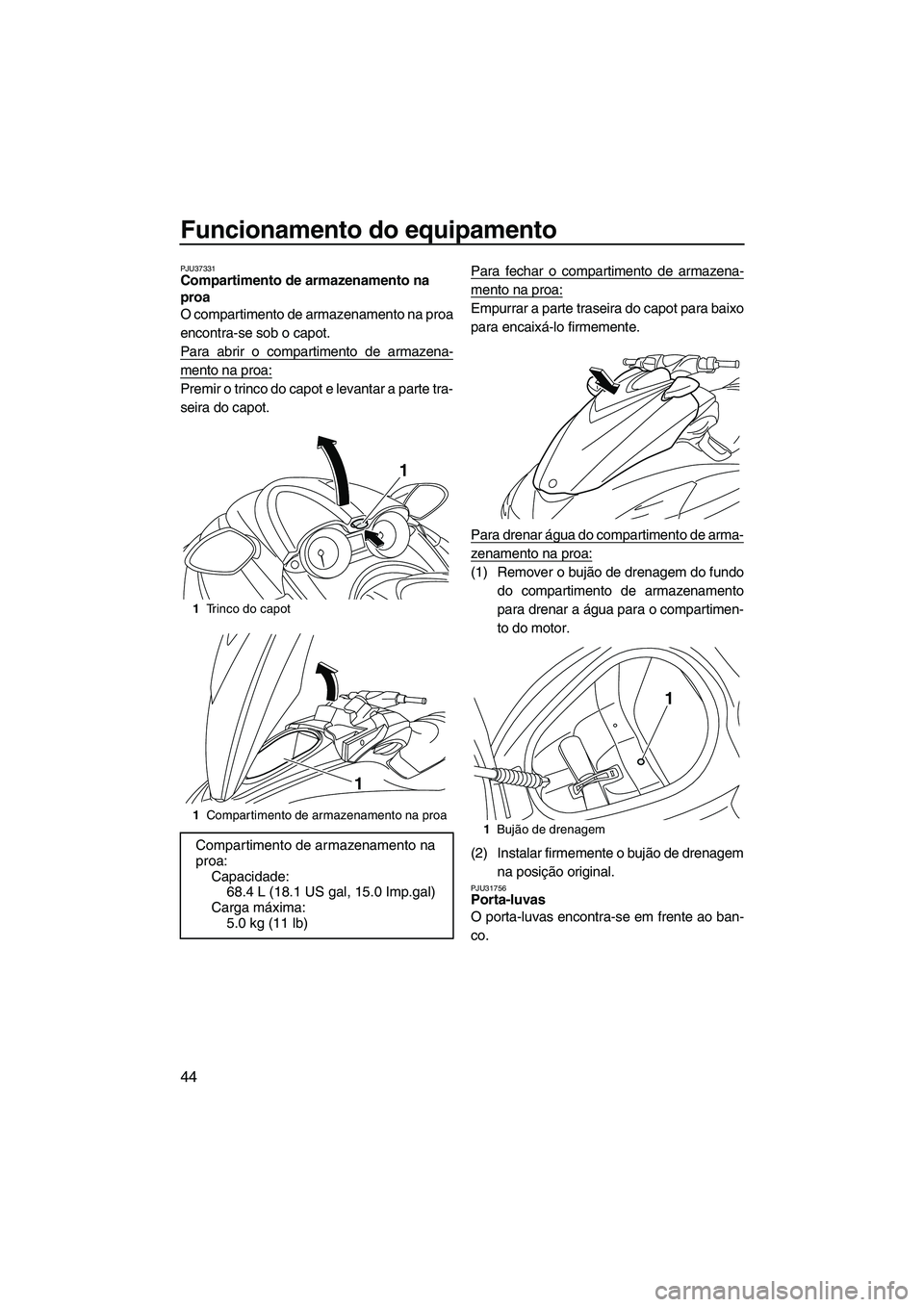

PJU37331Compartimento de armazenamento na
proa
O compartimento de armazenamento na proa
encontra-se sob o capot.
Para abrir o compartimento de armazena-
mento na proa:
Premir o trinco do capot e levantar a parte tra-
seira do capot.Para fechar o compartimento de armazena-
mento na proa:
Empurrar a parte traseira do capot para baixo
para encaixá-lo firmemente.
Para drenar água do compartimento de arma-
zenamento na proa:
(1) Remover o bujão de drenagem do fundo
do compartimento de armazenamento
para drenar a água para o compartimen-
to do motor.
(2) Instalar firmemente o bujão de drenagem
na posição original.
PJU31756Porta-luvas
O porta-luvas encontra-se em frente ao ban-
co.
1Trinco do capot
1Compartimento de armazenamento na proa
Compartimento de armazenamento na
proa:
Capacidade:
68.4 L (18.1 US gal, 15.0 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1
1
1Bujão de drenagem
1
UF2R73P0.book Page 44 Wednesday, June 29, 2011 2:45 PM
