Información relativa a la seguridad
11
SJU30682
La seguridad en la utilización y el gobierno
de esta moto de agua depende de la ob-
servación de las normas de navegación
adecuadas, así como del sentido común,
el buen juicio y la habilidad del piloto. An-
tes de utilizar esta moto de agua, verifique
que su uso esté permitido por las leyes lo-
cales, reglamentos y normas y respete
plenamente todos los requisitos y limita-
ciones impuestos. Todo piloto debe cono-
cer los siguientes requisitos antes de
utilizar la moto de agua.

Antes de utilizar la moto de agua, lea este
manual, la guía práctica de navegación, la
ficha de instrucciones de pilotaje y todos los
rótulos que se encuentran en la moto de
agua. Esta documentación le permitirá co-
nocer la moto de agua y su funcionamiento.

No permita que nadie pilote la moto de
agua hasta que también haya leído este
manual, la guía práctica de navegación, la
ficha de instrucciones de pilotaje y todos los
rótulos.
SJU30720
Limitaciones sobre quién
puede pilotar la moto de agua

Yamaha recomienda una edad mínima de
16 años para pilotar la moto de agua.
Los menores deben ser supervisados por
adultos.
Conozca la normativa local en cuanto a la
edad y la formación requeridas.

Esta moto de agua está diseñada para lle-
var al piloto y a 1 tripulante. No sobrepase
nunca la carga máxima ni permita en nin-
gún momento que monten más de 2 perso-
nas en la moto de agua.

No lleve a un tripulante a bordo sin haber
adquirido antes una práctica y experiencia
considerables navegando solo. Pilotar la
moto de agua con un tripulante requiere
una mayor habilidad. Tómese el tiempo ne-
cesario para acostumbrarse a las caracte-
rísticas de maniobrabilidad de la moto de
agua antes de realizar maniobras difíciles. Carga máxima:
160 kg (353 lb)
Carga es el peso total del equipaje, el
piloto y el tripulante.
UF2R73S0.book Page 11 Wednesday, June 29, 2011 2:12 PM

Información relativa a la seguridad
12
SJU30761
Limitaciones a la navegación

Vigile constantemente la presencia de per-
sonas, objetos y otras motos de agua. Per-
manezca atento a las condiciones que
limiten su visibilidad o impidan a otros verle.

Pilote siempre alerta, a velocidades segu-
ras y manténgase a una distancia prudente
de personas, objetos y otras motos de
agua.

No siga a una moto de agua u otra embar-
cación situándose justo detrás de ella.

No pase cerca de otros rociándoles o salpi-
cándoles con agua.

Evite las viradas cerradas u otras manio-
bras en las que a los demás les resulte difí-
cil evitarle o entender hacia dónde se
dirige.

Evite zonas poco profundas o en las que
haya objetos sumergidos.

Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y demás
embarcaciones no tienen frenos.

No suelte la manilla del acelerador cuando
trate de evitar objetos: necesita gas para
gobernar. Antes de poner en marcha la
moto de agua compruebe siempre el acele-
rador y los mandos de gobierno.

Para reducir el riesgo de pérdida de control,
caída y colisión, manténgase dentro de sus
límites y evite maniobras agresivas.

Esta es una embarcación de altas presta-
ciones, no un juguete. Las viradas cerradas
o saltar sobre las olas o estelas puede in-
crementar el riesgo de lesiones de espal-
da/columna (parálisis), lesiones faciales y
fractura de piernas, tobillos y otros huesos.
No salte sobre las olas o estelas.

No utilice la moto de agua con mar brava,
mal tiempo o con poca visibilidad, ya que
ello puede ocasionar lesiones o un acci-
dente mortal. Esté atento a la posibilidad de
que el tiempo empeore. Consulte las previ-
siones meteorológicas y el tiempo predomi-
nante antes de embarcarse en la moto de
agua.

Como en cualquier deporte náutico, no
debe utilizar la moto de agua sin alguien
cerca. Si se aleja de la costa a una distan-
cia que no se pueda cubrir a nado, debe es-
tar acompañado por otra embarcación o
moto de agua, aunque manteniéndose a
una distancia segura. Es de sentido común.

No navegue nunca con menos de 60 cm (2
ft) de profundidad por debajo de la parte in-
ferior del casco de la moto de agua, de lo
contrario podría aumentar las posibilidades
de chocar contra un objeto sumergido, lo
cual podría causar daños.

Esta moto de agua no está dotada de las lu-
ces necesarias para la navegación noctur-
na. No navegue después de la puesta del
60 cm (2 ft)
UF2R73S0.book Page 12 Wednesday, June 29, 2011 2:12 PM

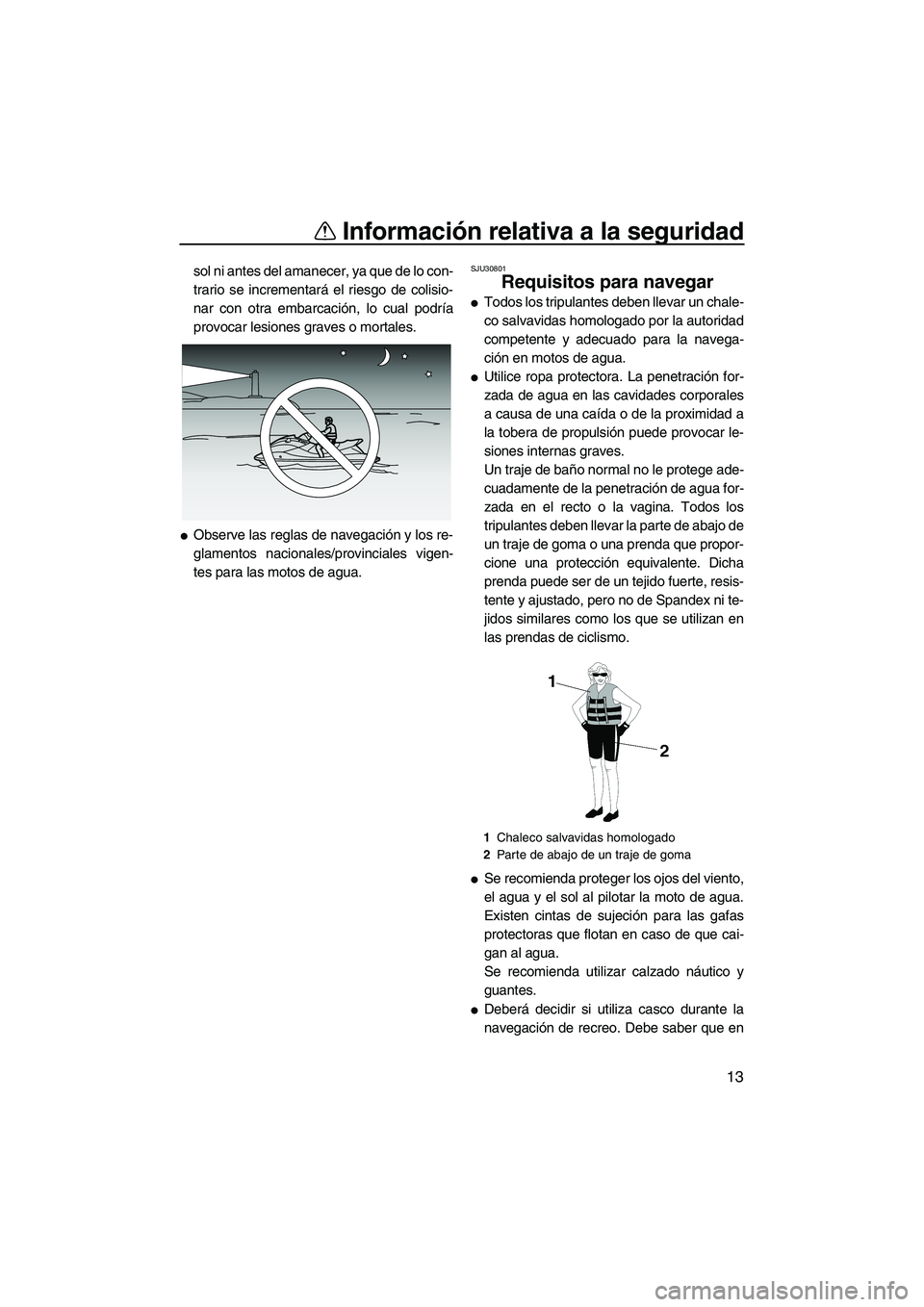

Información relativa a la seguridad
13
sol ni antes del amanecer, ya que de lo con-
trario se incrementará el riesgo de colisio-
nar con otra embarcación, lo cual podría
provocar lesiones graves o mortales.

Observe las reglas de navegación y los re-
glamentos nacionales/provinciales vigen-
tes para las motos de agua.
SJU30801
Requisitos para navegar

Todos los tripulantes deben llevar un chale-
co salvavidas homologado por la autoridad
competente y adecuado para la navega-
ción en motos de agua.

Utilice ropa protectora. La penetración for-
zada de agua en las cavidades corporales
a causa de una caída o de la proximidad a
la tobera de propulsión puede provocar le-
siones internas graves.
Un traje de baño normal no le protege ade-
cuadamente de la penetración de agua for-
zada en el recto o la vagina. Todos los
tripulantes deben llevar la parte de abajo de
un traje de goma o una prenda que propor-
cione una protección equivalente. Dicha
prenda puede ser de un tejido fuerte, resis-
tente y ajustado, pero no de Spandex ni te-
jidos similares como los que se utilizan en
las prendas de ciclismo.

Se recomienda proteger los ojos del viento,
el agua y el sol al pilotar la moto de agua.
Existen cintas de sujeción para las gafas
protectoras que flotan en caso de que cai-
gan al agua.
Se recomienda utilizar calzado náutico y
guantes.

Deberá decidir si utiliza casco durante la
navegación de recreo. Debe saber que en
1Chaleco salvavidas homologado
2Parte de abajo de un traje de goma
UF2R73S0.book Page 13 Wednesday, June 29, 2011 2:12 PM

Información relativa a la seguridad
18
SJU30970
Normas de seguridad en el mar
A efectos legales, su moto de agua Yamaha
es un barco de motor. El gobierno de una
moto de agua debe ajustarse a los reglamen-
tos y normativas vigentes en las aguas en las
que se utilice.
SJU30991
Disfrute de su moto de agua de
forma responsable
Cuando navega con su moto de agua, está
compartiendo el área de disfrute con otros y
con la naturaleza. Por lo tanto, su placer inclu-
ye la responsabilidad de tratar con respeto y
cortesía a las demás personas, la tierra, el
agua y la fauna y flora.
Cualquiera que sea el lugar y el momento en
que navegue, considérese un invitado de los
que le rodean. Recuerde, por ejemplo, que el
ruido de su moto de agua puede ser música
para usted, pero no deja de ser simplemente
ruido para los demás. Y las divertidas salpica-
duras de su estela pueden producir olas que
molesten a los demás.
Evite navegar cerca de viviendas próximas a
la orilla y de zonas de anidamiento de aves
marinas u otras zonas de fauna y flora; asi-
mismo, manténgase a una distancia respe-
tuosa de pescadores, otras embarcaciones,
bañistas y playas concurridas. Cuando no
tenga más remedio que navegar por esas zo-
nas, hágalo despacio y respete todas las re-
glas.
Para que las emisiones del escape y el nivel
de ruido permanezcan dentro de los límites
reglamentarios, es necesario realizar un man-
tenimiento adecuado. Es usted el responsa-
ble de que se lleve a cabo el mantenimiento
recomendado en este manual.
Recuerde que la polución puede ser nociva
para el medio ambiente. No reposte ni añada
aceite cuando un vertido pueda ocasionar da-
ños a la naturaleza. Saque la moto de agua
del agua y aléjela de la orilla antes de repos-
tar. Deseche el agua y los restos de combus-
tible y aceite de la cámara del motor conforme
a los reglamentos locales. Procure que su en-
torno siga resultando agradable para las per-
UF2R73S0.book Page 18 Wednesday, June 29, 2011 2:12 PM

Funcionamiento de la función de control
29
pulsión cambia y la dirección de la moto de
agua varía en consecuencia.
Puesto que la fuerza del chorro propulsor de-
termina la velocidad y el grado de la virada, el
acelerador debe estar siempre abierto cuan-
do se vaya a virar, salvo a la velocidad míni-
ma.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS), que incluye el sis-
tema de dirección mediante acelerador
(OTS). Dicho sistema se activa a velocidad
de planeo, cuando se intenta virar después
de soltar la manilla del acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua des-
acelera; no obstante, podrá efectuar una vira-
da más cerrada si acelera al girar el manillar.
El sistema OTS no funciona a velocidades in-
feriores a la de planeo o cuando el motor está
parado. Cuando el motor reduzca la marcha,
la moto de agua dejará de responder al mani-llar hasta que acelere de nuevo o alcance la
velocidad mínima.
SJU37341Sistema telescópico de dirección
La posición del manillar se puede ajustar arri-
ba o abajo utilizando la palanca de bloqueo.
El manillar se puede ajustar en tres posicio-
nes.
Para ajustar la posición del manillar:
(1) Tire de la palanca de bloqueo hacia arri-
ba para desbloquear el manillar y luego
mueva el manillar hacia arriba o hacia
abajo a la posición que desee.
¡ADVERTENCIA! No accione nunca la
palanca de bloqueo durante la nave-
gación, ya que de lo contrario el mani-
llar podría cambiar repentinamente de
posición y provocar un accidente.
[SWJ01270]
1Manillar
2Tobera de propulsión
1
2
1Palanca de bloqueo
1
UF2R73S0.book Page 29 Wednesday, June 29, 2011 2:12 PM

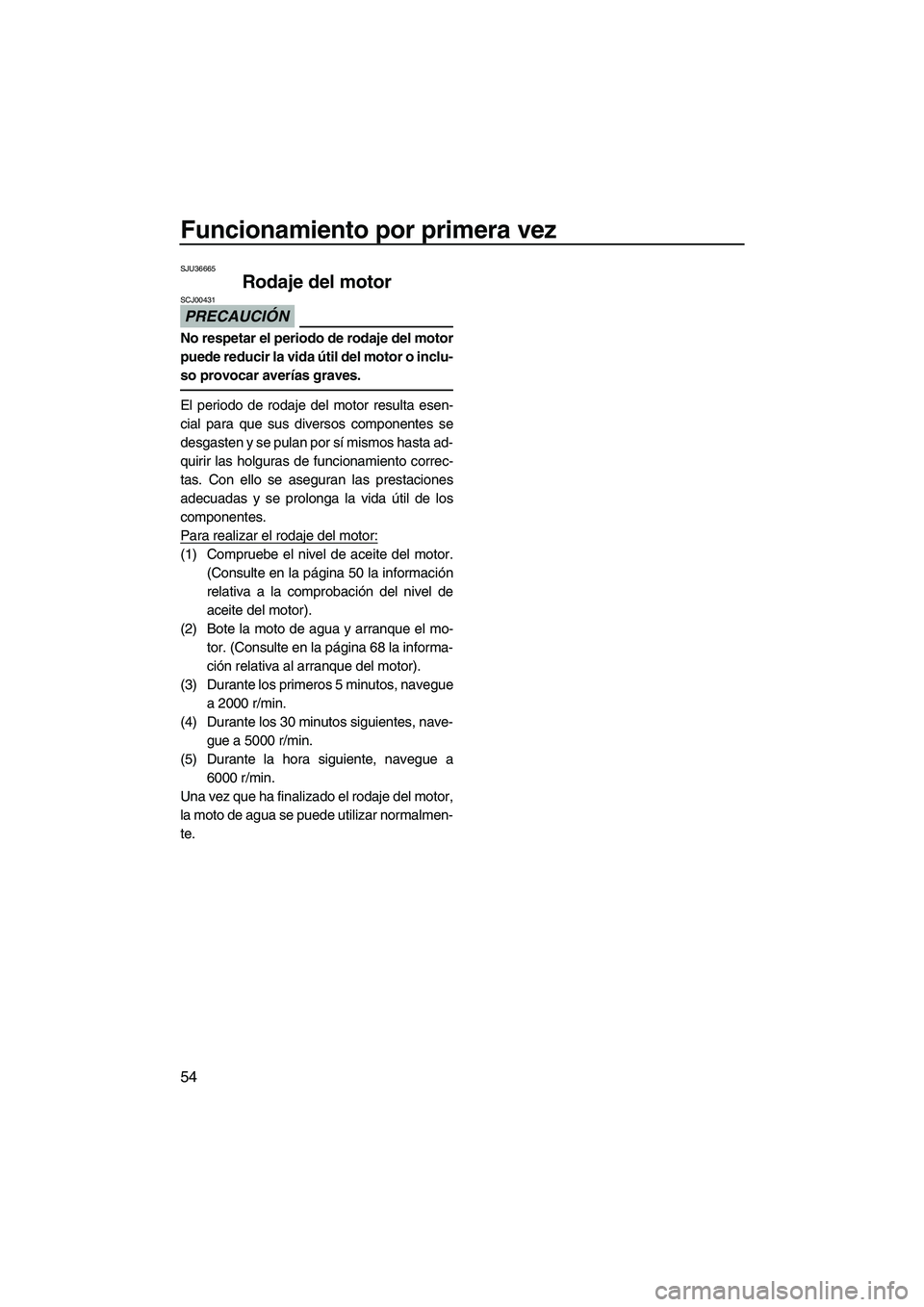

Funcionamiento por primera vez
54
SJU36665
Rodaje del motor
PRECAUCIÓN
SCJ00431
No respetar el periodo de rodaje del motor
puede reducir la vida útil del motor o inclu-
so provocar averías graves.
El periodo de rodaje del motor resulta esen-
cial para que sus diversos componentes se
desgasten y se pulan por sí mismos hasta ad-
quirir las holguras de funcionamiento correc-
tas. Con ello se aseguran las prestaciones
adecuadas y se prolonga la vida útil de los
componentes.
Para realizar el rodaje del motor:
(1) Compruebe el nivel de aceite del motor.
(Consulte en la página 50 la información
relativa a la comprobación del nivel de
aceite del motor).
(2) Bote la moto de agua y arranque el mo-
tor. (Consulte en la página 68 la informa-
ción relativa al arranque del motor).
(3) Durante los primeros 5 minutos, navegue
a 2000 r/min.
(4) Durante los 30 minutos siguientes, nave-
gue a 5000 r/min.
(5) Durante la hora siguiente, navegue a
6000 r/min.
Una vez que ha finalizado el rodaje del motor,
la moto de agua se puede utilizar normalmen-
te.
UF2R73S0.book Page 54 Wednesday, June 29, 2011 2:12 PM

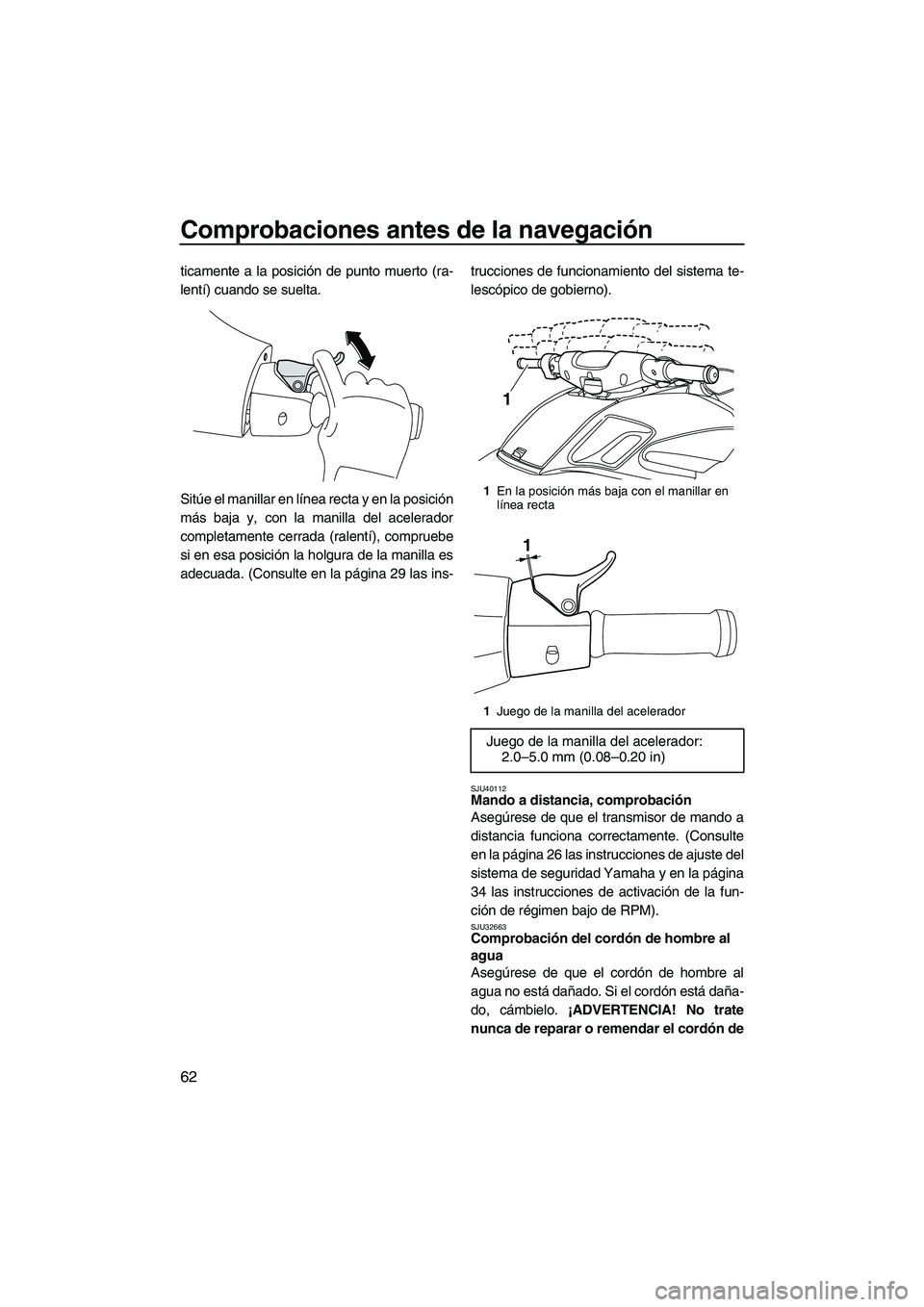

Comprobaciones antes de la navegación
62
ticamente a la posición de punto muerto (ra-
lentí) cuando se suelta.
Sitúe el manillar en línea recta y en la posición
más baja y, con la manilla del acelerador
completamente cerrada (ralentí), compruebe
si en esa posición la holgura de la manilla es
adecuada. (Consulte en la página 29 las ins-trucciones de funcionamiento del sistema te-
lescópico de gobierno).
SJU40112Mando a distancia, comprobación
Asegúrese de que el transmisor de mando a
distancia funciona correctamente. (Consulte
en la página 26 las instrucciones de ajuste del
sistema de seguridad Yamaha y en la página
34 las instrucciones de activación de la fun-
ción de régimen bajo de RPM).
SJU32663Comprobación del cordón de hombre al
agua
Asegúrese de que el cordón de hombre al
agua no está dañado. Si el cordón está daña-
do, cámbielo. ¡ADVERTENCIA! No trate
nunca de reparar o remendar el cordón de
1En la posición más baja con el manillar en
línea recta
1Juego de la manilla del acelerador
Juego de la manilla del acelerador:
2.0–5.0 mm (0.08–0.20 in)
1
1
UF2R73S0.book Page 62 Wednesday, June 29, 2011 2:12 PM

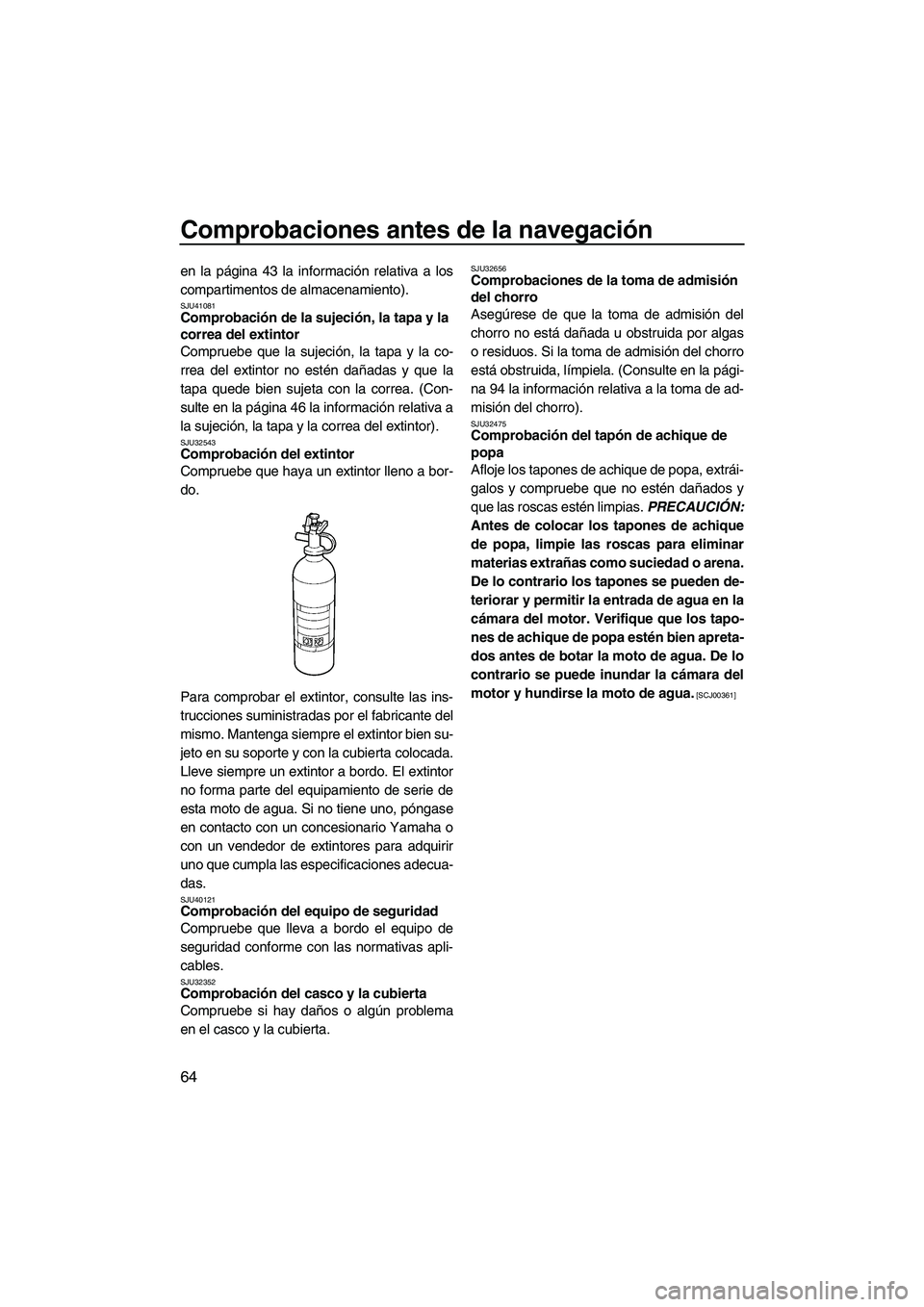

Comprobaciones antes de la navegación
64
en la página 43 la información relativa a los
compartimentos de almacenamiento).
SJU41081Comprobación de la sujeción, la tapa y la
correa del extintor
Compruebe que la sujeción, la tapa y la co-
rrea del extintor no estén dañadas y que la
tapa quede bien sujeta con la correa. (Con-
sulte en la página 46 la información relativa a
la sujeción, la tapa y la correa del extintor).
SJU32543Comprobación del extintor
Compruebe que haya un extintor lleno a bor-
do.
Para comprobar el extintor, consulte las ins-
trucciones suministradas por el fabricante del
mismo. Mantenga siempre el extintor bien su-
jeto en su soporte y con la cubierta colocada.
Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla las especificaciones adecua-
das.
SJU40121Comprobación del equipo de seguridad
Compruebe que lleva a bordo el equipo de
seguridad conforme con las normativas apli-
cables.
SJU32352Comprobación del casco y la cubierta
Compruebe si hay daños o algún problema
en el casco y la cubierta.
SJU32656Comprobaciones de la toma de admisión
del chorro
Asegúrese de que la toma de admisión del
chorro no está dañada u obstruida por algas
o residuos. Si la toma de admisión del chorro
está obstruida, límpiela. (Consulte en la pági-
na 94 la información relativa a la toma de ad-
misión del chorro).
SJU32475Comprobación del tapón de achique de
popa
Afloje los tapones de achique de popa, extrái-
galos y compruebe que no estén dañados y
que las roscas estén limpias. PRECAUCIÓN:
Antes de colocar los tapones de achique
de popa, limpie las roscas para eliminar
materias extrañas como suciedad o arena.
De lo contrario los tapones se pueden de-
teriorar y permitir la entrada de agua en la
cámara del motor. Verifique que los tapo-
nes de achique de popa estén bien apreta-
dos antes de botar la moto de agua. De lo
contrario se puede inundar la cámara del
motor y hundirse la moto de agua.
[SCJ00361]
UF2R73S0.book Page 64 Wednesday, June 29, 2011 2:12 PM

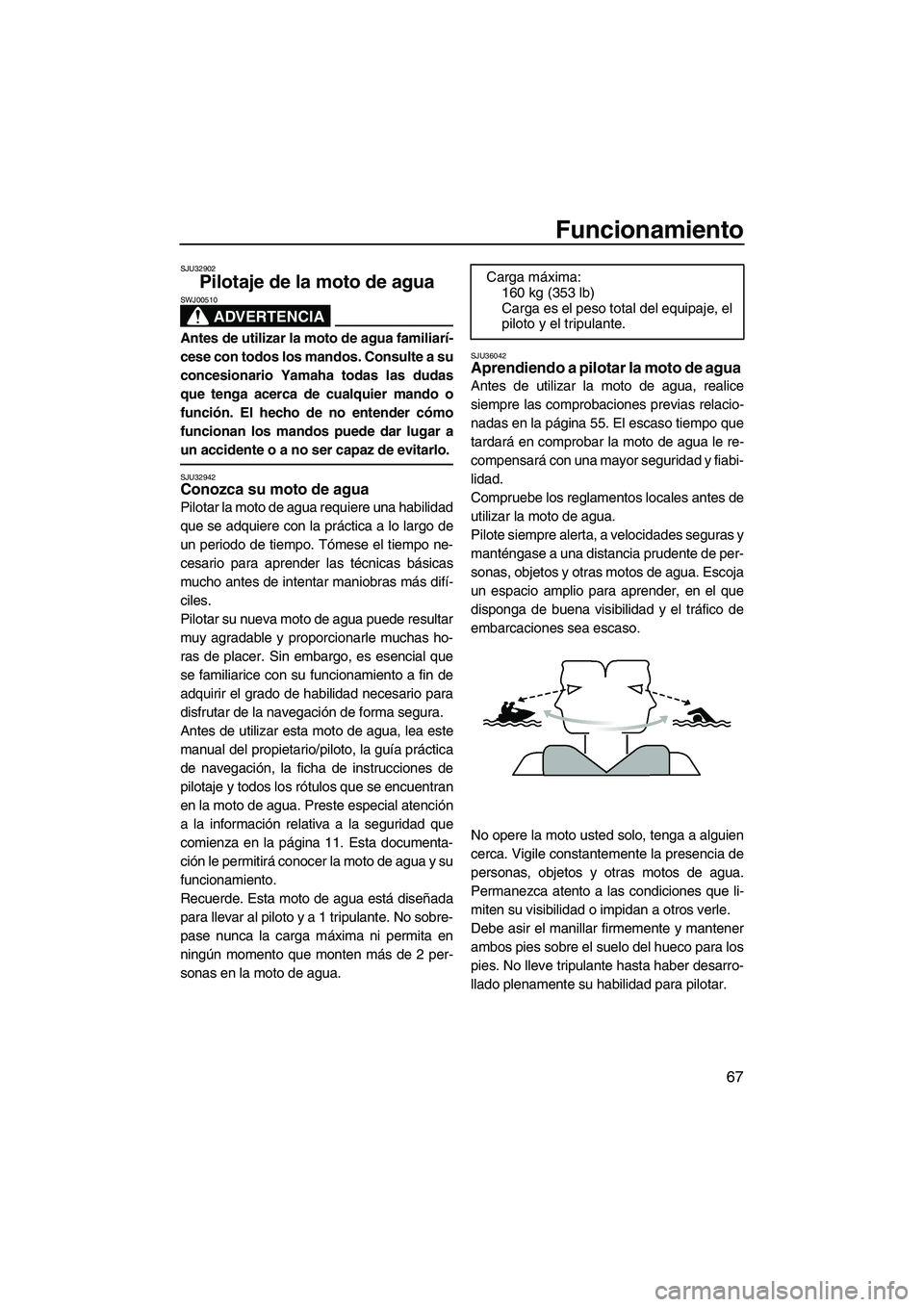

Funcionamiento
67
SJU32902
Pilotaje de la moto de agua
ADVERTENCIA
SWJ00510
Antes de utilizar la moto de agua familiarí-
cese con todos los mandos. Consulte a su
concesionario Yamaha todas las dudas
que tenga acerca de cualquier mando o
función. El hecho de no entender cómo
funcionan los mandos puede dar lugar a
un accidente o a no ser capaz de evitarlo.
SJU32942Conozca su moto de agua
Pilotar la moto de agua requiere una habilidad
que se adquiere con la práctica a lo largo de
un periodo de tiempo. Tómese el tiempo ne-
cesario para aprender las técnicas básicas
mucho antes de intentar maniobras más difí-
ciles.
Pilotar su nueva moto de agua puede resultar
muy agradable y proporcionarle muchas ho-
ras de placer. Sin embargo, es esencial que
se familiarice con su funcionamiento a fin de
adquirir el grado de habilidad necesario para
disfrutar de la navegación de forma segura.
Antes de utilizar esta moto de agua, lea este
manual del propietario/piloto, la guía práctica
de navegación, la ficha de instrucciones de
pilotaje y todos los rótulos que se encuentran
en la moto de agua. Preste especial atención
a la información relativa a la seguridad que
comienza en la página 11. Esta documenta-
ción le permitirá conocer la moto de agua y su
funcionamiento.
Recuerde. Esta moto de agua está diseñada
para llevar al piloto y a 1 tripulante. No sobre-
pase nunca la carga máxima ni permita en
ningún momento que monten más de 2 per-
sonas en la moto de agua.
SJU36042Aprendiendo a pilotar la moto de agua
Antes de utilizar la moto de agua, realice
siempre las comprobaciones previas relacio-
nadas en la página 55. El escaso tiempo que
tardará en comprobar la moto de agua le re-
compensará con una mayor seguridad y fiabi-
lidad.
Compruebe los reglamentos locales antes de
utilizar la moto de agua.
Pilote siempre alerta, a velocidades seguras y
manténgase a una distancia prudente de per-
sonas, objetos y otras motos de agua. Escoja
un espacio amplio para aprender, en el que
disponga de buena visibilidad y el tráfico de
embarcaciones sea escaso.
No opere la moto usted solo, tenga a alguien
cerca. Vigile constantemente la presencia de
personas, objetos y otras motos de agua.
Permanezca atento a las condiciones que li-
miten su visibilidad o impidan a otros verle.
Debe asir el manillar firmemente y mantener
ambos pies sobre el suelo del hueco para los
pies. No lleve tripulante hasta haber desarro-
llado plenamente su habilidad para pilotar.Carga máxima:
160 kg (353 lb)
Carga es el peso total del equipaje, el
piloto y el tripulante.
UF2R73S0.book Page 67 Wednesday, June 29, 2011 2:12 PM

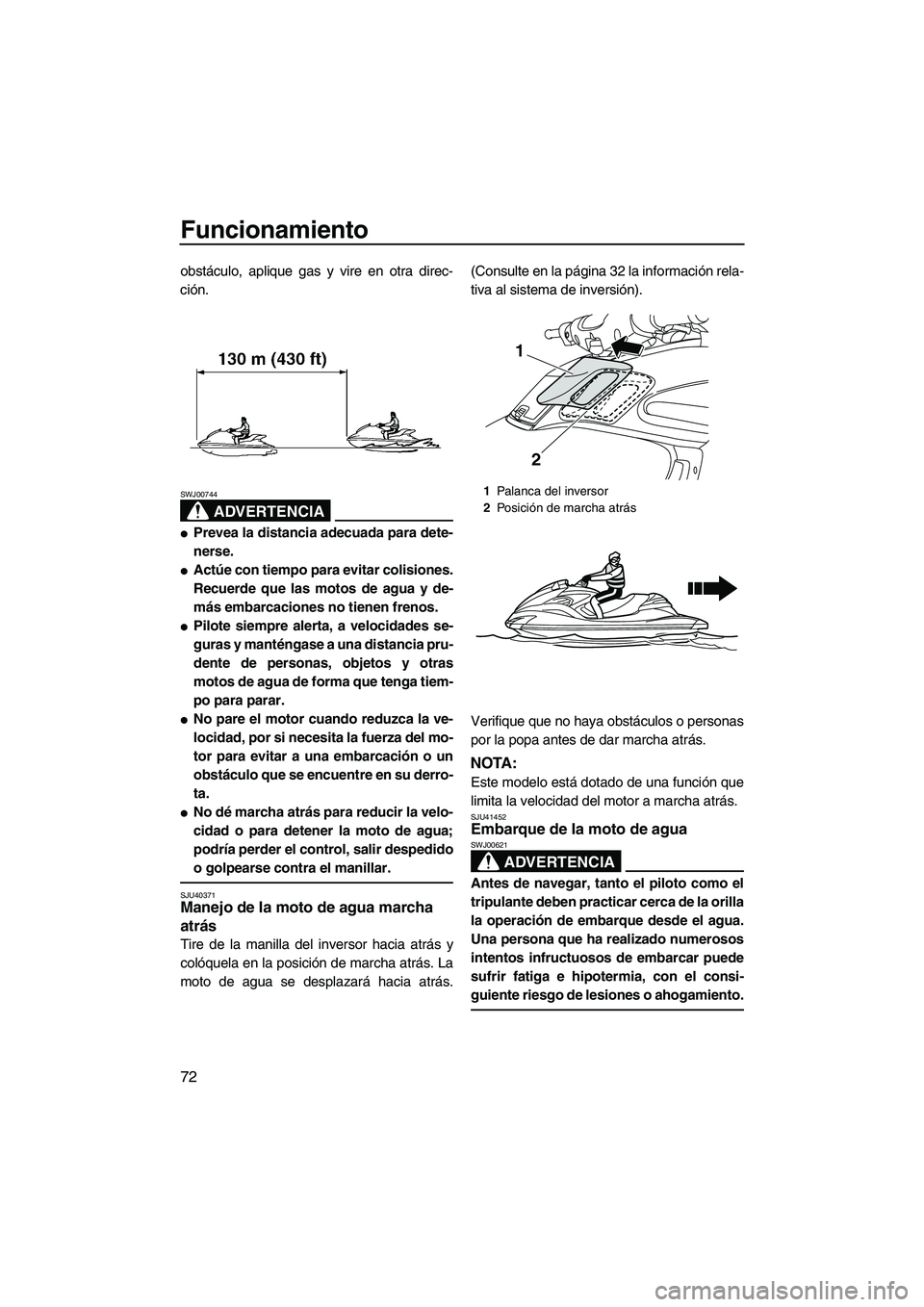

Funcionamiento
72
obstáculo, aplique gas y vire en otra direc-
ción.
ADVERTENCIA
SWJ00744

Prevea la distancia adecuada para dete-
nerse.

Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.

Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia pru-
dente de personas, objetos y otras
motos de agua de forma que tenga tiem-
po para parar.

No pare el motor cuando reduzca la ve-
locidad, por si necesita la fuerza del mo-
tor para evitar a una embarcación o un
obstáculo que se encuentre en su derro-
ta.

No dé marcha atrás para reducir la velo-
cidad o para detener la moto de agua;
podría perder el control, salir despedido
o golpearse contra el manillar.
SJU40371Manejo de la moto de agua marcha
atrás
Tire de la manilla del inversor hacia atrás y
colóquela en la posición de marcha atrás. La
moto de agua se desplazará hacia atrás.(Consulte en la página 32 la información rela-
tiva al sistema de inversión).
Verifique que no haya obstáculos o personas
por la popa antes de dar marcha atrás.
NOTA:
Este modelo está dotado de una función que
limita la velocidad del motor a marcha atrás.
SJU41452Embarque de la moto de agua
ADVERTENCIA
SWJ00621
Antes de navegar, tanto el piloto como el
tripulante deben practicar cerca de la orilla
la operación de embarque desde el agua.
Una persona que ha realizado numerosos
intentos infructuosos de embarcar puede
sufrir fatiga e hipotermia, con el consi-
guiente riesgo de lesiones o ahogamiento.
1Palanca del inversor
2Posición de marcha atrás
1
2
UF2R73S0.book Page 72 Wednesday, June 29, 2011 2:12 PM
