YAMAHA FZR SVHO 2014 Betriebsanleitungen (in German)

Informationen zur Sicherheit
14
verhindern, dass die Brille sinkt, wenn sie
ins Wasser fällt.
Das Tragen von Schuhen und Handschu-
hen wird empfohlen.
Es liegt am Fahrer, zu entscheiden, ob er
einen Helm trägt, wenn er in seiner Freizeit
fährt. Er sollte wissen, dass ein Helm in be-
stimmten Situationen schützen, in anderen
wiederum eine Gefahr darstellen kann.
Helme werden entwickelt, um ein gewisses
Maß an Kopfschutz zu bieten. Ein Helm
schützt nicht gegen alle Aufprallsituatio-
nen. Er kann jedoch beim Zusammenstoß
mit einem Boot oder einem anderen Hin-
dernis vor bestimmten Verletzungen schüt-
zen.
Ein Helm kann auch ein gewisses Sicher-
heitsrisiko darstellen. Bei Stürzen ins Was-
ser besteht die Gefahr, dass der Helm
Wasser fängt und sich quasi wie ein einge-
tauchter Eimer verhält. Hierbei können er-
hebliche Zugkräfte entstehen, die zu Wür-
gen, schweren und bleibenden
Halsverletzungen und sogar zum Tode füh-
ren können. Ein Helm kann außerdem das
Sicherheitsrisiko erhöhen, falls er die Sicht-
und Hörverhältnisse einschränkt bzw.
wenn das Tragen des Helms den Fahrer
ablenkt oder ermüdet.
Wie können Sie entscheiden, ob die mögli-
chen Sicherheitsvorteile eines Helms
schwerer wiegen als die möglichen Sicher-
heitsrisiken? Prüfen Sie Ihre persönlichen
Fahrbedingungen. Prüfen Sie verschiede-
ne Faktoren, wie z.B. Ihren Fahrstil und Ihre
Fähigkeiten. Achten Sie außerdem auf das
Verkehrsaufkommen und die Beschaffen-
heit der Wasseroberfläche.
Wenn Sie sich auf Grund der Fahrbedin-
gungen für einen Helm entscheiden, sollten
Sie diesen sorgfältig auswählen. Fragen Sie wenn möglich nach einem speziell für
den Wassersport entwickelten Helm. Bei
Wettkämpfen auf abgesteckten Bahnen
sollten bei der Wahl des Helms die Anga-
ben der auslobenden Organisation berück-
sichtigt werden.
Das Wasserfahrzeug niemals unter Alko-
hol- oder Drogeneinwirkung benutzen.
Aus sicherheits- und fahrzeugtechnischen
Gründen sollten vor dem Einsatz des Was-
serfahrzeugs immer die auf Seite 55 aufge-
listeten Vorbereitungsmaßnahmen getrof-
fen werden.
Fahrer und Mitfahrer sollten die Füße im-
mer im Fußraum und am Boden halten,
wenn das Wasserfahrzeug in Bewegung
ist. Durch Heben der Füße erhöht sich die
Gefahr, das Gleichgewicht zu verlieren
oder gegen äußere Hindernisse zu stoßen.
Nehmen Sie niemals ein Kind mit, dessen
Füße nicht auf den Boden des Trittbretts
reichen.
Der Mitfahrer sollte sich gut am Fahrer fest-
halten.
Der Fahrer darf niemals einen Mitfahrer vor
sich sitzen lassen.
Bei Schwangerschaft oder schlechtem Ge-
sundheitszustand sollte immer ein Arzt ge-
fragt werden, ob das Fahren möglicherwei-
se ein Risiko darstellt.
UF3L70G0.book Page 14 Wednesday, October 30, 2013 4:43 PM

Informationen zur Sicherheit
15
Keine verändernden Eingriffe am Wasser-
fahrzeug vornehmen.
Durch verändernde Eingriffe am Wasser-
fahrzeug kann sich seine Sicherheit und
Zuverlässigkeit verschlechtern. Das Fahren
mit einem veränderten Wasserfahrzeug ist
möglicherweise gefährlich oder illegal.
Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befestigen
und vom Lenker fernhalten. Die Leine
stoppt den Motor, falls der Fahrer vom
Wasserfahrzeug stürzt. Ist die Fahrt been-
det, die Quickstoppleine (Handgelenk-
Schleife) vom Wasserfahrzeug entfernen,
um ein unbeabsichtigtes Starten oder eine
unerwünschte Nutzung durch Kinder oder
andere Personen zu verhindern.
Sorgfältig nach Schwimmern Ausschau
halten und Badebereiche vermeiden.
Schwimmer sind im Wasser nur schwer zu
erkennen und könnten unbeabsichtigt er-
fasst oder überfahren werden.
Zusammenstöße mit anderen Booten ver-
meiden. Der Bootsverkehr sollte ständig
beobachtet werden. Möglicherweise ist ein
anderer Bootsführer unaufmerksam. Wird
man von anderen Bootsführern nicht gese-
hen, bzw. reagiert man schneller, als es die
anderen erwarten, riskiert man einen Zu-
sammenstoß.
Zu anderen Booten und Wasserfahrzeugen
sollte stets ein Sicherheitsabstand einge-
halten werden. Auf Wasserski- oder Angel-
leinen achten. Die “Bootssicherheitsre-
geln” beachten und vor Kurvenmanövern
immer den Rückraum prüfen. (Siehe
“Bootssicherheitsregeln” auf Seite 18.)
UF3L70G0.book Page 15 Wednesday, October 30, 2013 4:43 PM

Informationen zur Sicherheit
16
GJU30841
Empfohlene Ausrüstung
Folgende Gegenstände sollten an Bord des
Wasserfahrzeugs mitgeführt werden:
Akustischer Signalgeber
Nehmen Sie eine Pfeife oder anderen
Schallsignalgeber mit, um andere Bootfah-
rer warnen zu können.
Optisches Notsignal
Es ist ratsam, ein behördlich genehmigtes
pyrotechnisches Leuchtsignal in einem
wasserdichten Behälter an Bord des Was-
serfahrzeuges aufzubewahren. Ein Spiegel
kann als Notfallsignal verwendet werden.
Wenden Sie sich für nähere Angaben an ei-
nen Yamaha-Händler.
Uhr
Eine Uhr kann zum Erfassen der Anzahl Be-
triebsstunden nützlich sein.
Schlepptau
Mit einem Schlepptau kann ein havariertes
Wasserfahrzeug abgeschleppt werden.
GJU36851
Gefahrenquellen
Den Motor niemals in einem geschlosse-
nen Raum anlassen oder betreiben. Ab-
gasdämpfe enthalten Kohlenmonoxid, ein
farb- und geruchloses Gas, das innerhalb
kurzer Zeit Bewusstlosigkeit und Tod ver-
ursachen kann. Das Wasserfahrzeug im-
mer in einem offen liegenden Bereich be-
treiben.
Unmittelbar nach dem Ausschalten des
Motors Schalldämpfer und Motor nicht be-
rühren, um ernsthafte Verbrennungen zu
vermeiden.
UF3L70G0.book Page 16 Wednesday, October 30, 2013 4:43 PM

Informationen zur Sicherheit
17
GJU30921

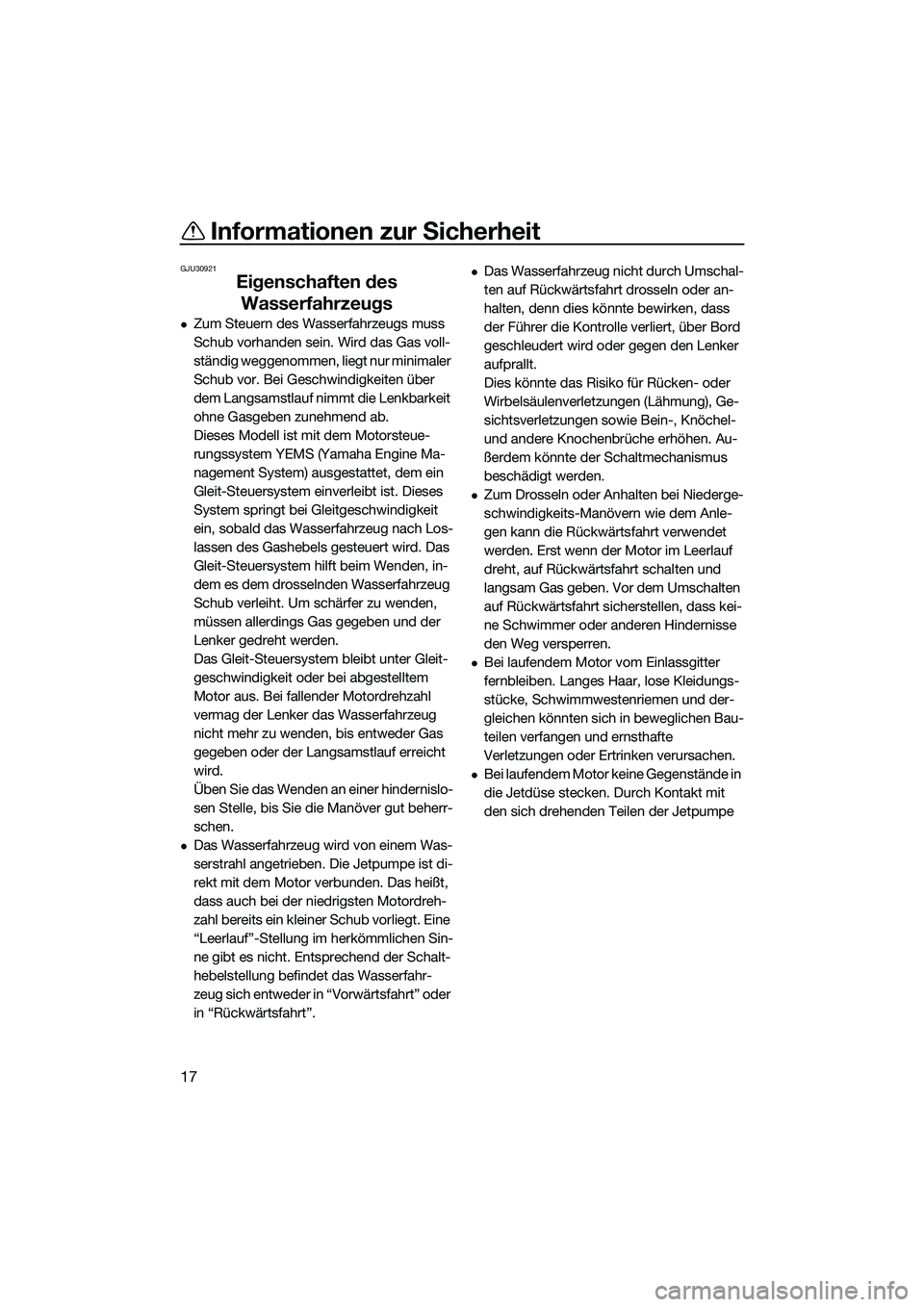

Eigenschaften des Wasserfahrzeugs
Zum Steuern des Wasserfahrzeugs muss
Schub vorhanden sein. Wird das Gas voll-
ständig weggenommen, liegt nur minimaler
Schub vor. Bei Geschwindigkeiten über
dem Langsamstlauf nimmt die Lenkbarkeit
ohne Gasgeben zunehmend ab.
Dieses Modell ist mit dem Motorsteue-
rungssystem YEMS (Yamaha Engine Ma-
nagement System) ausgestattet, dem ein
Gleit-Steuersystem einverleibt ist. Dieses
System springt bei Gleitgeschwindigkeit
ein, sobald das Wasserfahrzeug nach Los-
lassen des Gashebels gesteuert wird. Das
Gleit-Steuersystem hilft beim Wenden, in-
dem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden,
müssen allerdings Gas gegeben und der
Lenker gedreht werden.
Das Gleit-Steuersystem bleibt unter Gleit-
geschwindigkeit oder bei abgestelltem
Motor aus. Bei fallender Motordrehzahl
vermag der Lenker das Wasserfahrzeug
nicht mehr zu wenden, bis entweder Gas
gegeben oder der Langsamstlauf erreicht
wird.
Üben Sie das Wenden an einer hindernislo-
sen Stelle, bis Sie die Manöver gut beherr-
schen.
Das Wasserfahrzeug wird von einem Was-
serstrahl angetrieben. Die Jetpumpe ist di-
rekt mit dem Motor verbunden. Das heißt,
dass auch bei der niedrigsten Motordreh-
zahl bereits ein kleiner Schub vorliegt. Eine
“Leerlauf”-Stellung im herkömmlichen Sin-
ne gibt es nicht. Entsprechend der Schalt-
hebelstellung befindet das Wasserfahr-
zeug sich entweder in “Vorwärtsfahrt” oder
in “Rückwärtsfahrt”.
Das Wasserfahrzeug nicht durch Umschal-
ten auf Rückwärtsfahrt drosseln oder an-
halten, denn dies könnte bewirken, dass
der Führer die Kontrolle verliert, über Bord
geschleudert wird oder gegen den Lenker
aufprallt.
Dies könnte das Risiko für Rücken- oder
Wirbelsäulenverletzungen (Lähmung), Ge-
sichtsverletzungen sowie Bein-, Knöchel-
und andere Knochenbrüche erhöhen. Au-
ßerdem könnte der Schaltmechanismus
beschädigt werden.
Zum Drosseln oder Anhalten bei Niederge-
schwindigkeits-Manövern wie dem Anle-
gen kann die Rückwärtsfahrt verwendet
werden. Erst wenn der Motor im Leerlauf
dreht, auf Rückwärtsfahrt schalten und
langsam Gas geben. Vor dem Umschalten
auf Rückwärtsfahrt sicherstellen, dass kei-
ne Schwimmer oder anderen Hindernisse
den Weg versperren.
Bei laufendem Motor vom Einlassgitter
fernbleiben. Langes Haar, lose Kleidungs-
stücke, Schwimmwestenriemen und der-
gleichen könnten sich in beweglichen Bau-
teilen verfangen und ernsthafte
Verletzungen oder Ertrinken verursachen.
Bei laufendem Motor keine Gegenstände in
die Jetdüse stecken. Durch Kontakt mit
den sich drehenden Teilen der Jetpumpe
UF3L70G0.book Page 17 Wednesday, October 30, 2013 4:43 PM

Informationen zur Sicherheit
18
könnten ernsthafte Verletzungen oder Tod
erfolgen.
Den Motor ausschalten und dann den Clip
vom Motor-Quickstoppschalter abziehen,
bevor der Jeteinlass von Algen und ande-
ren Gegenständen befreit wird.
GJU30971
Sicherheitsregeln für das Bootfahren
Dieses Yamaha-Wasserfahrzeug wird recht-
lich als Motorboot eingestuft. Die Benutzung
des Wasserfahrzeugs muss in Übereinstim-
mung mit den Gesetzen und Vorschriften ge-
schehen, die für das betreffende Gewässer
gelten.
1Einlassgitter
2 Jetdüse
1 Clip
2 Motor-Quickstoppschalter
1
2
2
1
UF3L70G0.book Page 18 Wednesday, October 30, 2013 4:43 PM

Informationen zur Sicherheit
19
GJU30992
Fahrvergnügen mit Verantwortung
Teilen Sie die Orte, wo Sie das Wasserfahr-
zeug zu Ihrem Vergnügen einsetzen, mit an-
deren Menschen und mit der Natur. Verges-
sen Sie bei allem Spaß nicht Ihre
Verantwortung, Mitmenschen, Land, Wasser
und Tierwelt mit Respekt und Rücksicht zu
behandeln.
Betrachten Sie sich in Ihrem Umfeld stets
selbst als Gast. Bedenken Sie immer, dass
das Betriebsgeräusch des Wasserfahrzeugs
für Sie vielleicht wie Musik in Ihren Ohren
klingt, andere es aber als lästigen Lärm emp-
finden. Ebenso mögen Sie Ihre Kielwasser-
spritzer als aufregend empfinden, während
die entstehenden Wellen andere nur stören.
Fahren Sie nicht zu nah an Strandhäuser,
Nist- und Naturschutzgebiete heran, und
wahren Sie einen respektvollen Abstand zu
Fischern, anderen Booten, Schwimmern und
belebten Stränden. Sollte es unumgänglich
sein, solche Gebiete zu durchfahren, tun Sie
dies langsam und halten Sie sich an die gel-
tenden Vorschriften.
Regelmäßige Wartung ist erforderlich, um si-
cherzustellen, dass die Abgaswerte und Ge-
räuschpegel des Wasserfahrzeugs innerhalb
der vorgeschriebenen Grenzwerte liegen. Als
Eigentümer oder Führer haben Sie die Ver-
antwortung dafür, dass die in dieser Be-
triebsanleitung vorgeschriebenen Wartungs-
arbeiten durchgeführt werden.
Verschmutzen Sie die Umwelt nicht. Füllen
Sie weder Öl noch Benzin ein an Stellen, wo
durch Verschütten die Natur verseucht wer-
den kann. Bringen Sie das Wasserfahrzeug
zum Tanken aus dem Wasser fern vom Ufer
oder Strand. Entsorgen Sie Wasser und jegli-
che Kraftstoff- und Ölrückstände im Motor- raum entsprechend den örtlichen Bestim-
mungen. Halten Sie die Wasserwege sauber,
die Sie mit Mensch und Tier teilen. Hinterlas-
sen Sie keine Abfälle.
Indem Sie sich verantwortungs-, respekt-
und rücksichtsvoll verhalten, sorgen Sie mit
dafür, dass unsere Gewässer weiterhin für
Freizeitvergnügen zur Verfügung stehen.
UF3L70G0.book Page 19 Wednesday, October 30, 2013 4:43 PM

Beschreibung
20
GJU40303

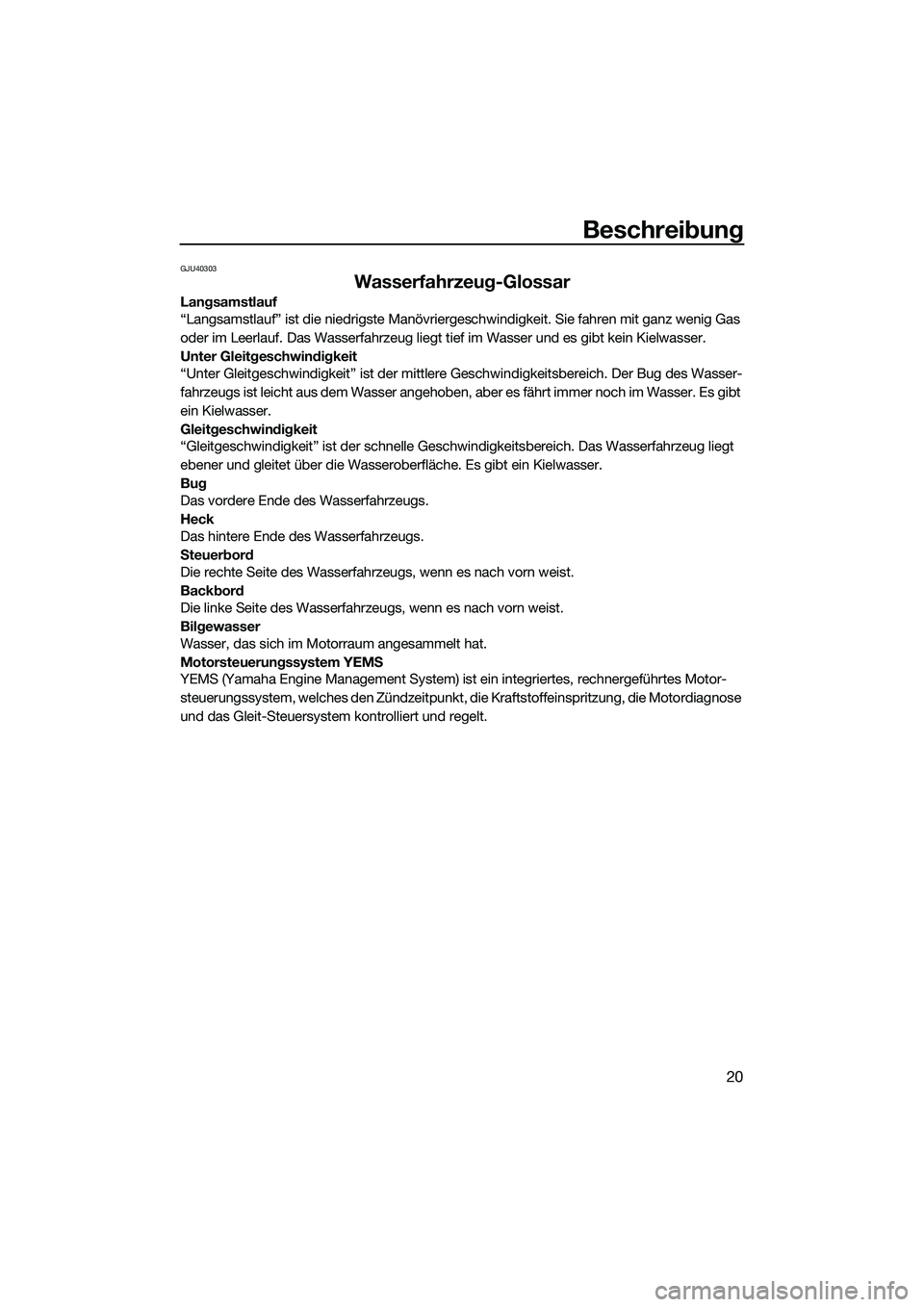

Wasserfahrzeug-Glossar
Langsamstlauf
“Langsamstlauf” ist die niedrigste Manövriergeschwindigkeit. Sie fahren mit ganz wenig Gas
oder im Leerlauf. Das Wasserfahrzeug liegt tief im Wasser und es gibt kein Kielwasser.
Unter Gleitgeschwindigkeit
“Unter Gleitgeschwindigkeit” ist der mittlere Geschwindigkeitsbereich. Der Bug des Wasser-
fahrzeugs ist leicht aus dem Wasser angehoben, aber es fährt immer noch im Wasser. Es gibt
ein Kielwasser.
Gleitgeschwindigkeit
“Gleitgeschwindigkeit” ist der schnelle Geschw indigkeitsbereich. Das Wasserfahrzeug liegt
ebener und gleitet über die Wasseroberfläche. Es gibt ein Kielwasser.
Bug
Das vordere Ende des Wasserfahrzeugs.
Heck
Das hintere Ende des Wasserfahrzeugs.
Steuerbord
Die rechte Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Backbord
Die linke Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Bilgewasser
Wasser, das sich im Motorraum angesammelt hat.
Motorsteuerungssystem YEMS
YEMS (Yamaha Engine Management System) ist ein integriertes, rechnergeführtes Motor-
steuerungssystem, welches den Zündzeitpunkt, die Kraftstoffeinspritzung, die Motordiagnose
und das Gleit-Steuersystem kontrolliert und regelt.
UF3L70G0.book Page 20 Wednesday, October 30, 2013 4:43 PM

Beschreibung
21
GJU31012

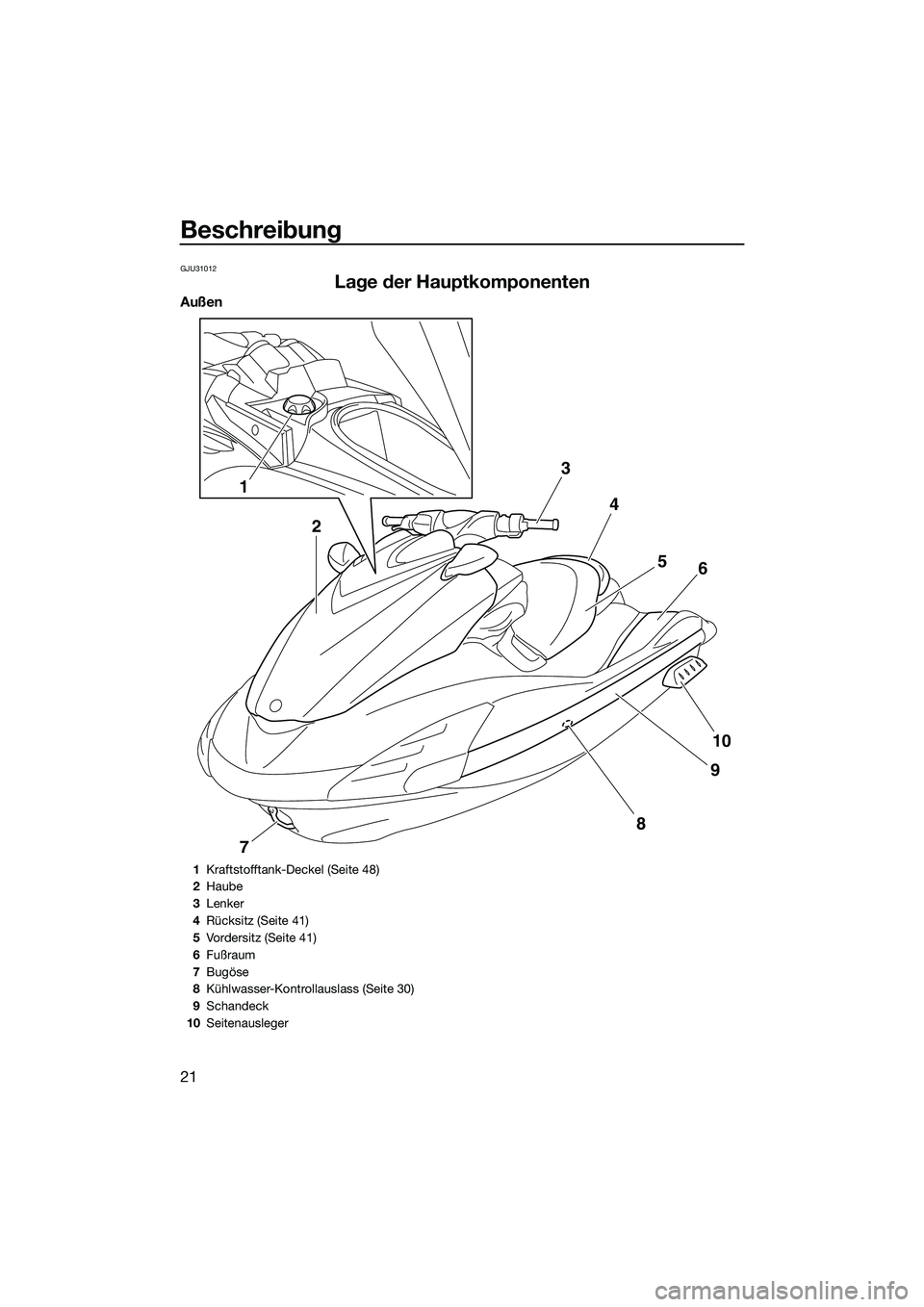

Lage der Hauptkomponenten
Außen
34
56
10
9
7
8
1
2
1Kraftstofftank-Deckel (Seite 48)
2 Haube
3 Lenker
4 Rücksitz (Seite 41)
5 Vordersitz (Seite 41)
6 Fußraum
7 Bugöse
8 Kühlwasser-Kontrollauslass (Seite 30)
9 Schandeck
10 Seitenausleger
UF3L70G0.book Page 21 Wednesday, October 30, 2013 4:43 PM

Beschreibung
22
23
9
8
5
1
7
6
4
11
10

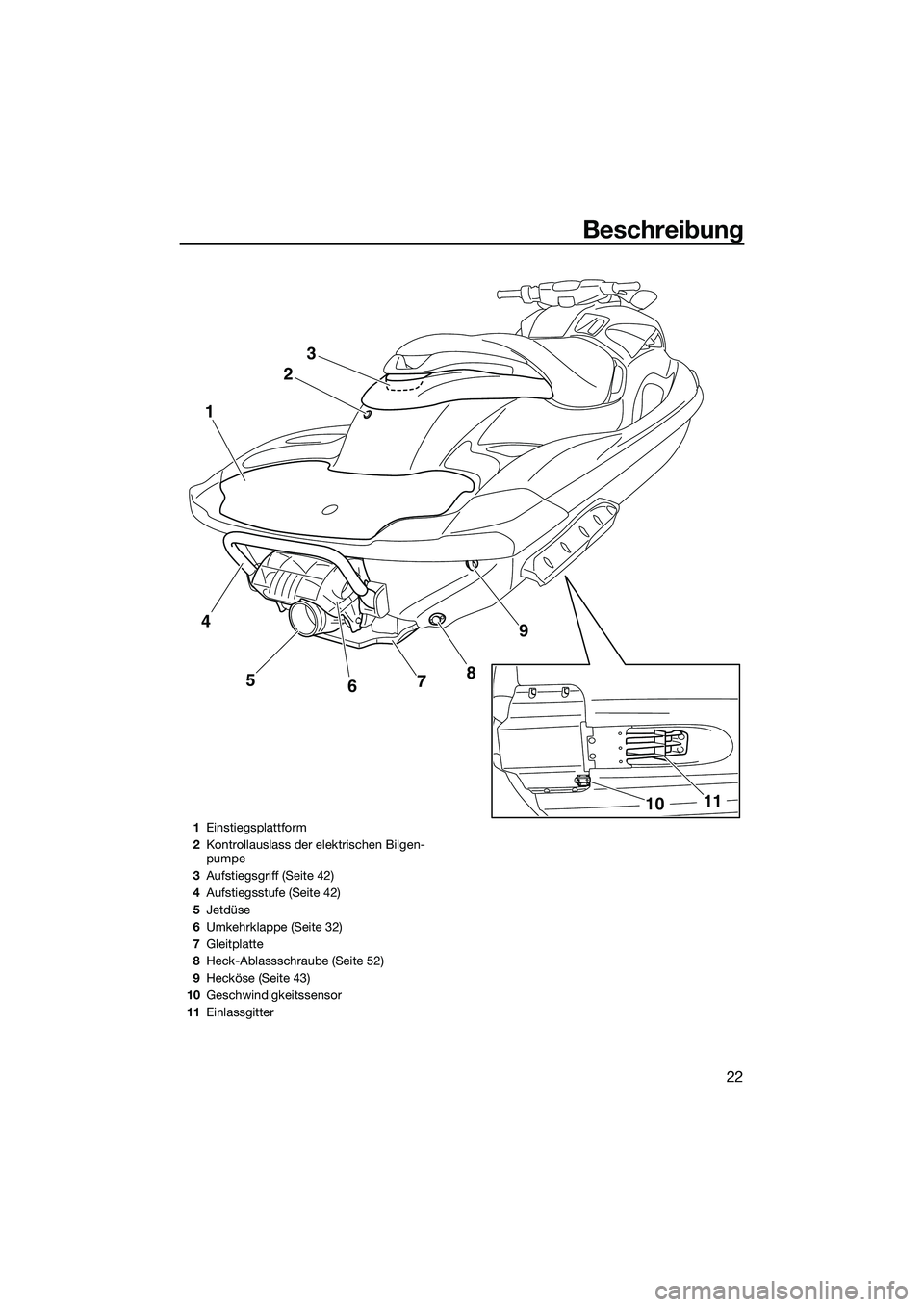

1 Einstiegsplattform
2 Kontrollauslass der elektrischen Bilgen-
pumpe
3 Aufstiegsgriff (Seite 42)
4 Aufstiegsstufe (Seite 42)
5 Jetdüse
6 Umkehrklappe (Seite 32)
7 Gleitplatte
8 Heck-Ablassschraube (Seite 52)
9 Hecköse (Seite 43)
10 Geschwindigkeitssensor
11 Einlassgitter
UF3L70G0.book Page 22 Wednesday, October 30, 2013 4:43 PM

Beschreibung
23
1234675
10
1112 13
14
9
8

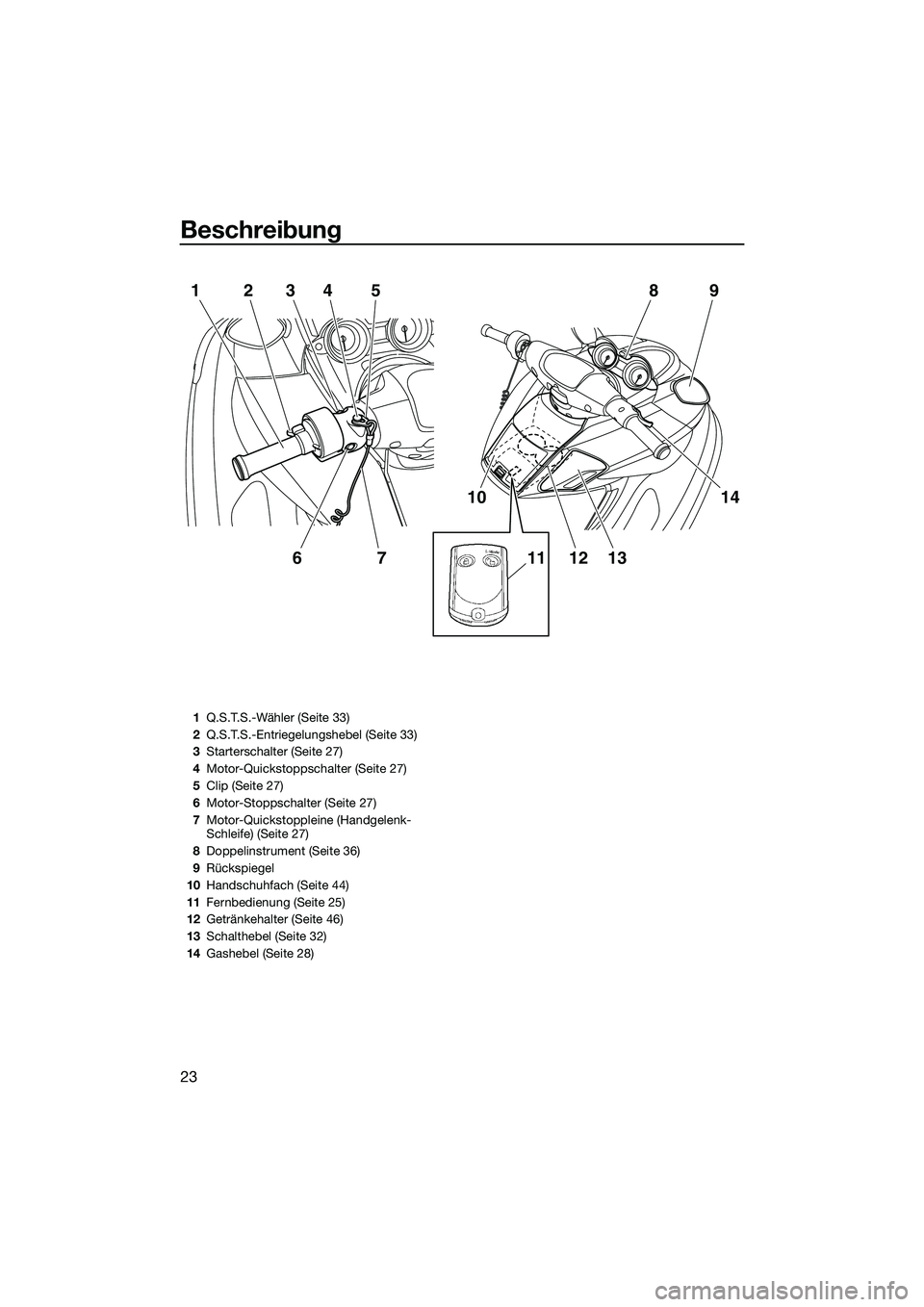

1 Q.S.T.S.-Wähler (Seite 33)
2 Q.S.T.S.-Entriegelungshebel (Seite 33)
3 Starterschalter (Seite 27)
4 Motor-Quickstoppschalter (Seite 27)
5 Clip (Seite 27)
6 Motor-Stoppschalter (Seite 27)
7 Motor-Quickstoppleine (Handgelenk-
Schleife) (Seite 27)
8 Doppelinstrument (Seite 36)
9 Rückspiegel
10 Handschuhfach (Seite 44)
11 Fernbedienung (Seite 25)
12 Getränkehalter (Seite 46)
13 Schalthebel (Seite 32)
14 Gashebel (Seite 28)
UF3L70G0.book Page 23 Wednesday, October 30, 2013 4:43 PM
