USB YAMAHA FZR SVHO 2015 Betriebsanleitungen (in German)

Inhalt
Transport auf einem Anhänger...... 53
Erstmaliger Betrieb ......................... 54 Motor-Einfahrzeit .......................... 54
Routinekontrollen vor
fahrtbeginn....................................... 55
Liste der Routinekontrollen vor Fahrtbeginn ................................... 55
Routinekontrollen vor Fahrtbeginn ................................ 57
Routinekontrollen vor dem
Zuwasserlassen ............................ 57
Routinekontrollen nach dem
Zuwasserlassen ............................ 65
Betrieb .............................................. 67Betreiben des Wasserfahrzeugs ... 67
Wasserfahrzeug kennen lernen ........ 67
Lernen, das Wasserfahrzeug zu
bedienen ....................................... 67
Sitzposition....................................... 68
Zuwasserlassen des Wasserfahrzeugs .......................... 68
Starten des Motors auf dem Wasser .......................................... 68
Ausschalten des Motors .................. 69
Verlassen des Wasserfahrzeugs ...... 69
Bedienen des Wasserfahrzeugs....... 70
Wasserfahrzeug wenden .................. 70
Wasserfahrzeug anhalten ................. 72
Bedienen des Wasserfahrzeugs bei Rückwärtsfahrt.............................. 72
Aufsteigen auf das Wasserfahrzeug ............................ 73
Losfahren ......................................... 76
Gekentertes Wasserfahrzeug ........... 77
Anlanden und Anlegen des Wasserfahrzeugs .......................... 78
Betrieb in algenreichem Gewässer ...................................... 79
Nach dem Herausnehmen des Wasserfahrzeugs aus dem
Wasser .......................................... 79
Pflege und Lagerung ...................... 80Pflege nach dem Fahren............... 80
Spülen der Kühlwasserkanäle .......... 80
Das Wasserfahrzeug reinigen........... 81
Pflege der Batterie............................ 81
Langfristige Lagerung ................... 84
Reinigen ........................................... 84
Schmierung ...................................... 84
Rostschutz ....................................... 85
Wartungsarbeiten ........................... 86Wartungsarbeiten ......................... 86
Bordwerkzeug .................................. 86
Ein- und Ausbau der
Motorabdeckung .......................... 86
Tabelle der Wartungsintervalle ......... 88
Motoröl und Ölfilter .......................... 90
Technische Daten ........................... 91 Technische Daten ......................... 91
Fehlerbeseitigung ........................... 92 Fehlersuche .................................. 92
Fehlersuchtabelle ............................. 92
Notmaßnahmen ............................ 95
Jeteinlass und Flügelrad reinigen ..... 95
Starthilfebatterie verwenden ............ 96
Sicherungen wechseln ..................... 97
Wasserfahrzeug abschleppen .......... 98
Untergetauchtes Wasserfahrzeug .... 99
Index............................................... 100
UF3L71G0.book Page 2 Friday, June 20, 2014 2:19 PM

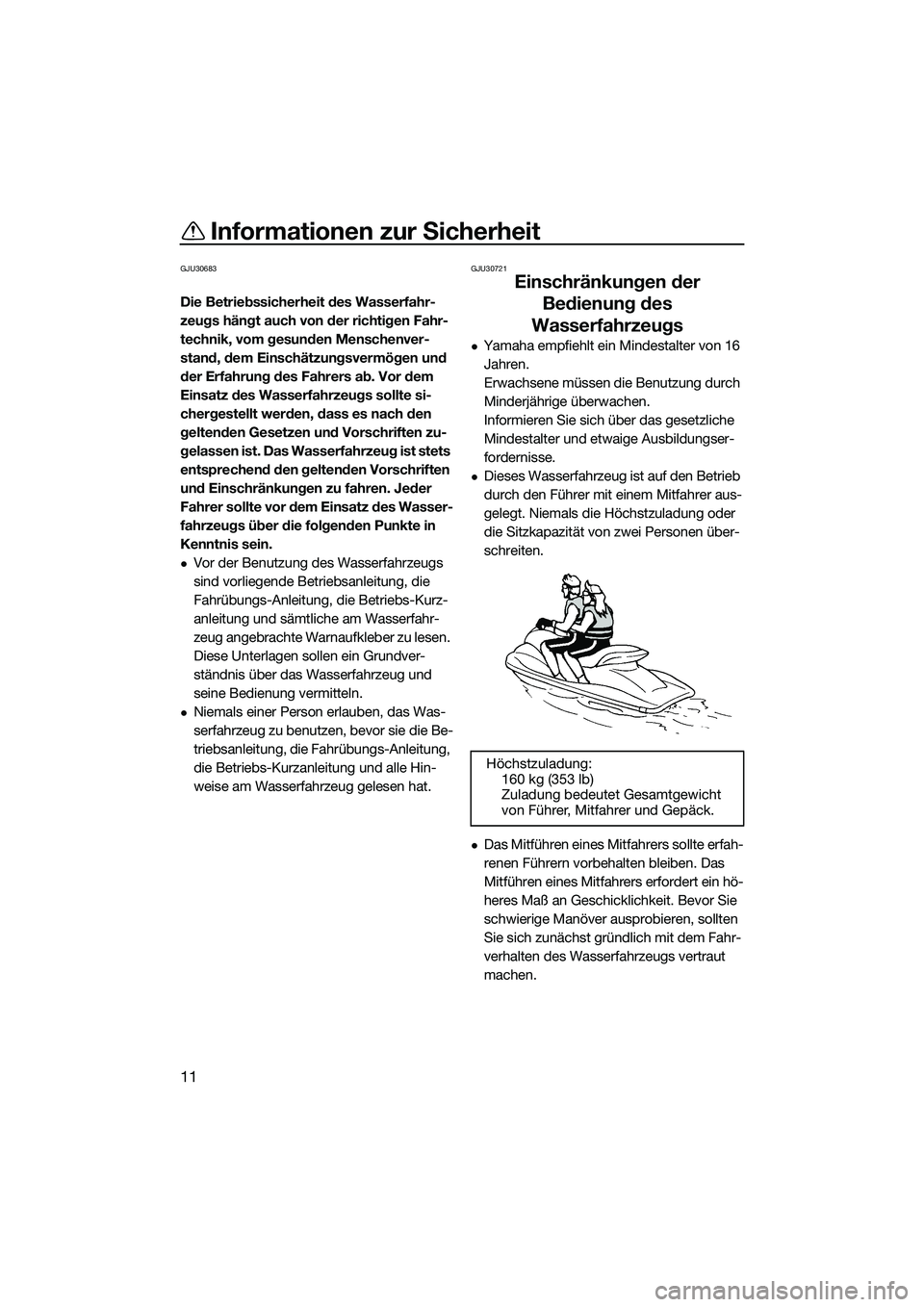

Informationen zur Sicherheit
11
GJU30683
Die Betriebssicherheit des Wasserfahr-
zeugs hängt auch von der richtigen Fahr-
technik, vom gesunden Menschenver-
stand, dem Einschätzungsvermögen und
der Erfahrung des Fahrers ab. Vor dem
Einsatz des Wasserfahrzeugs sollte si-
chergestellt werden, dass es nach den
geltenden Gesetzen und Vorschriften zu-
gelassen ist. Das Wasserfahrzeug ist stets
entsprechend den geltenden Vorschriften
und Einschränkungen zu fahren. Jeder
Fahrer sollte vor dem Einsatz des Wasser-
fahrzeugs über die folgenden Punkte in
Kenntnis sein.
Vor der Benutzung des Wasserfahrzeugs
sind vorliegende Betriebsanleitung, die
Fahrübungs-Anleitung, die Betriebs-Kurz-
anleitung und sämtliche am Wasserfahr-
zeug angebrachte Warnaufkleber zu lesen.
Diese Unterlagen sollen ein Grundver-
ständnis über das Wasserfahrzeug und
seine Bedienung vermitteln.
Niemals einer Person erlauben, das Was-
serfahrzeug zu benutzen, bevor sie die Be-
triebsanleitung, die Fahrübungs-Anleitung,
die Betriebs-Kurzanleitung und alle Hin-
weise am Wasserfahrzeug gelesen hat.
GJU30721
Einschränkungen der Bedienung des
Wasserfahrzeugs
Yamaha empfiehlt ein Mindestalter von 16
Jahren.
Erwachsene müssen die Benutzung durch
Minderjährige überwachen.
Informieren Sie sich über das gesetzliche
Mindestalter und etwaige Ausbildungser-
fordernisse.
Dieses Wasserfahrzeug ist auf den Betrieb
durch den Führer mit einem Mitfahrer aus-
gelegt. Niemals die Höchstzuladung oder
die Sitzkapazität von zwei Personen über-
schreiten.
Das Mitführen eines Mitfahrers sollte erfah-
renen Führern vorbehalten bleiben. Das
Mitführen eines Mitfahrers erfordert ein hö-
heres Maß an Geschicklichkeit. Bevor Sie
schwierige Manöver ausprobieren, sollten
Sie sich zunächst gründlich mit dem Fahr-
verhalten des Wasserfahrzeugs vertraut
machen. Höchstzuladung:
160 kg (353 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer und Gepäck.
UF3L71G0.book Page 11 Friday, June 20, 2014 2:19 PM

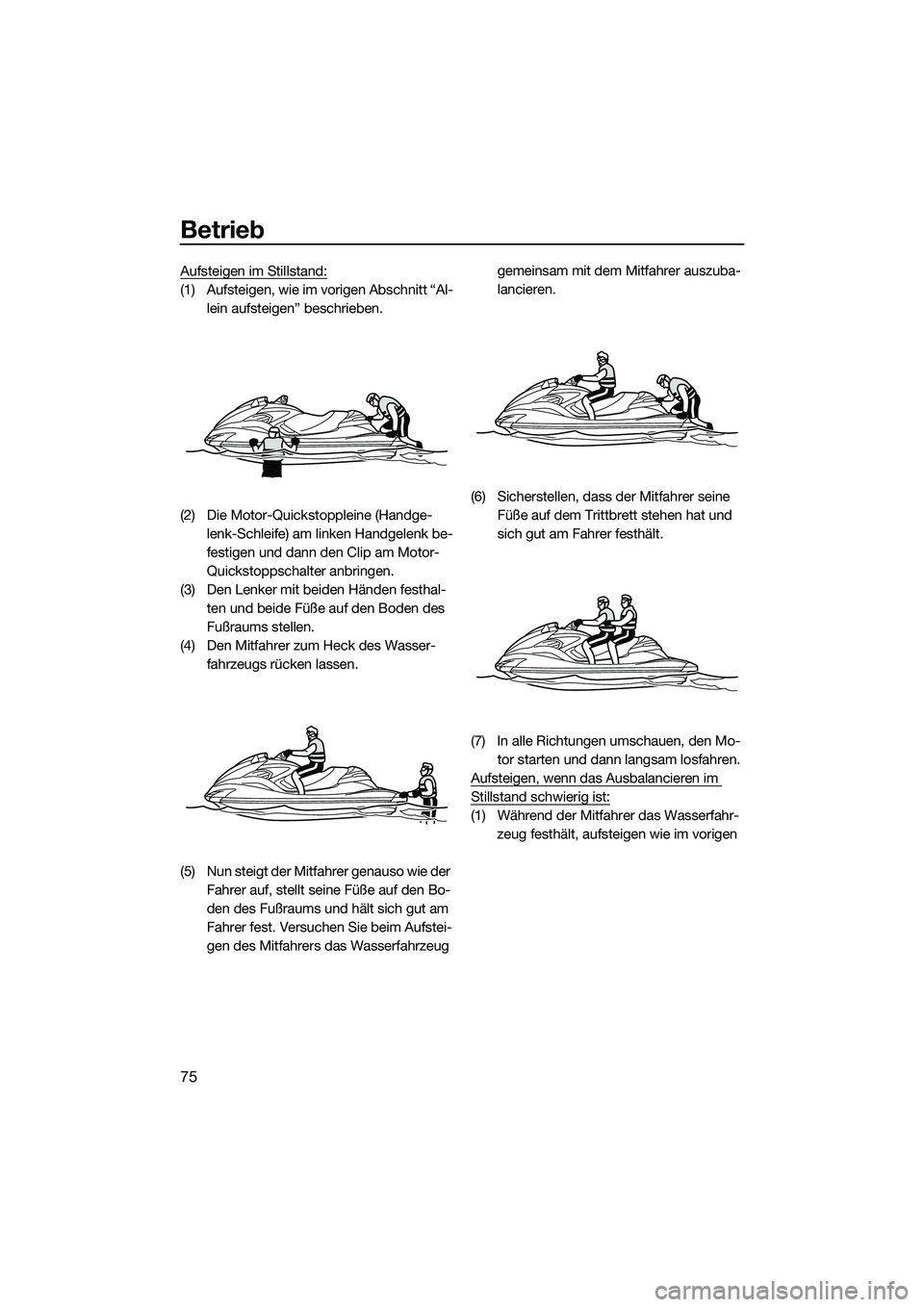

Betrieb
75
Aufsteigen im Stillstand:
(1) Aufsteigen, wie im vorigen Abschnitt “Al-lein aufsteigen” beschrieben.
(2) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(3) Den Lenker mit beiden Händen festhal- ten und beide Füße auf den Boden des
Fußraums stellen.
(4) Den Mitfahrer zum Heck des Wasser- fahrzeugs rücken lassen.
(5) Nun steigt der Mitfahrer genauso wie der Fahrer auf, stellt seine Füße auf den Bo-
den des Fußraums und hält sich gut am
Fahrer fest. Versuchen Sie beim Aufstei-
gen des Mitfahrers das Wasserfahrzeug gemeinsam mit dem Mitfahrer auszuba-
lancieren.
(6) Sicherstellen, dass der Mitfahrer seine Füße auf dem Trittbrett stehen hat und
sich gut am Fahrer festhält.
(7) In alle Richtungen umschauen, den Mo- tor starten und dann langsam losfahren.
Aufsteigen, wenn das Ausbalancieren im
Stillstand schwierig ist:
(1) Während der Mitfahrer das Wasserfahr- zeug festhält, aufsteigen wie im vorigen
UF3L71G0.book Page 75 Friday, June 20, 2014 2:19 PM

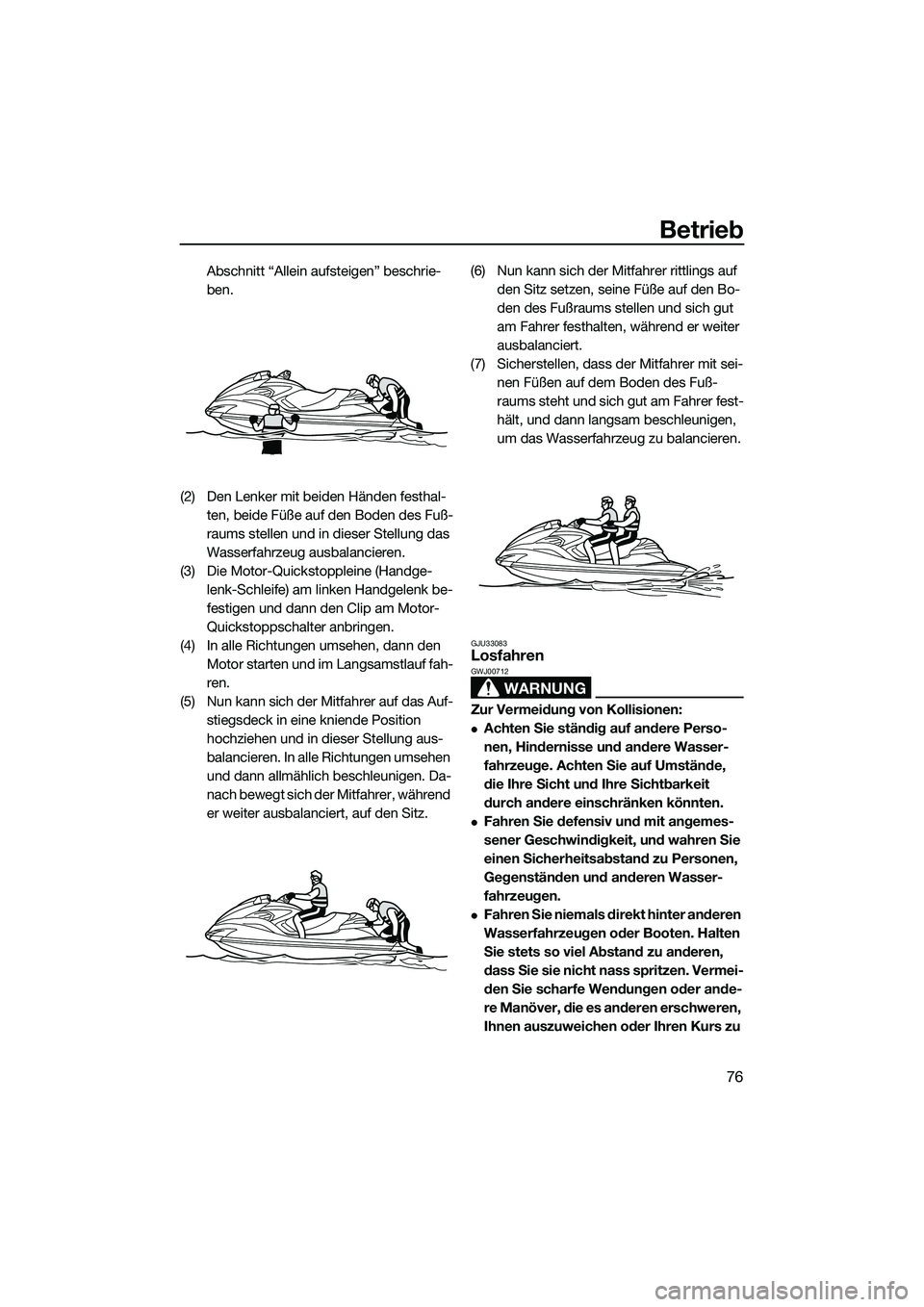

Betrieb
76
Abschnitt “Allein aufsteigen” beschrie-
ben.
(2) Den Lenker mit beiden Händen festhal- ten, beide Füße auf den Boden des Fuß-
raums stellen und in dieser Stellung das
Wasserfahrzeug ausbalancieren.
(3) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(4) In alle Richtungen umsehen, dann den Motor starten und im Langsamstlauf fah-
ren.
(5) Nun kann sich der Mitfahrer auf das Auf- stiegsdeck in eine kniende Position
hochziehen und in dieser Stellung aus-
balancieren. In alle Richtungen umsehen
und dann allmählich beschleunigen. Da-
nach bewegt sich der Mitfahrer, während
er weiter ausbalanciert, auf den Sitz. (6) Nun kann sich der Mitfahrer rittlings auf
den Sitz setzen, seine Füße auf den Bo-
den des Fußraums stellen und sich gut
am Fahrer festhalten, während er weiter
ausbalanciert.
(7) Sicherstellen, dass der Mitfahrer mit sei- nen Füßen auf dem Boden des Fuß-
raums steht und sich gut am Fahrer fest-
hält, und dann langsam beschleunigen,
um das Wasserfahrzeug zu balancieren.
GJU33083Losfahren
WARNUNG
GWJ00712
Zur Vermeidung von Kollisionen:
Achten Sie ständig auf andere Perso-
nen, Hindernisse und andere Wasser-
fahrzeuge. Achten Sie auf Umstände,
die Ihre Sicht und Ihre Sichtbarkeit
durch andere einschränken könnten.
Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu Personen,
Gegenständen und anderen Wasser-
fahrzeugen.
Fahren Sie niemals direkt hinter anderen
Wasserfahrzeugen oder Booten. Halten
Sie stets so viel Abstand zu anderen,
dass Sie sie nicht nass spritzen. Vermei-
den Sie scharfe Wendungen oder ande-
re Manöver, die es anderen erschweren,
Ihnen auszuweichen oder Ihren Kurs zu
UF3L71G0.book Page 76 Friday, June 20, 2014 2:19 PM

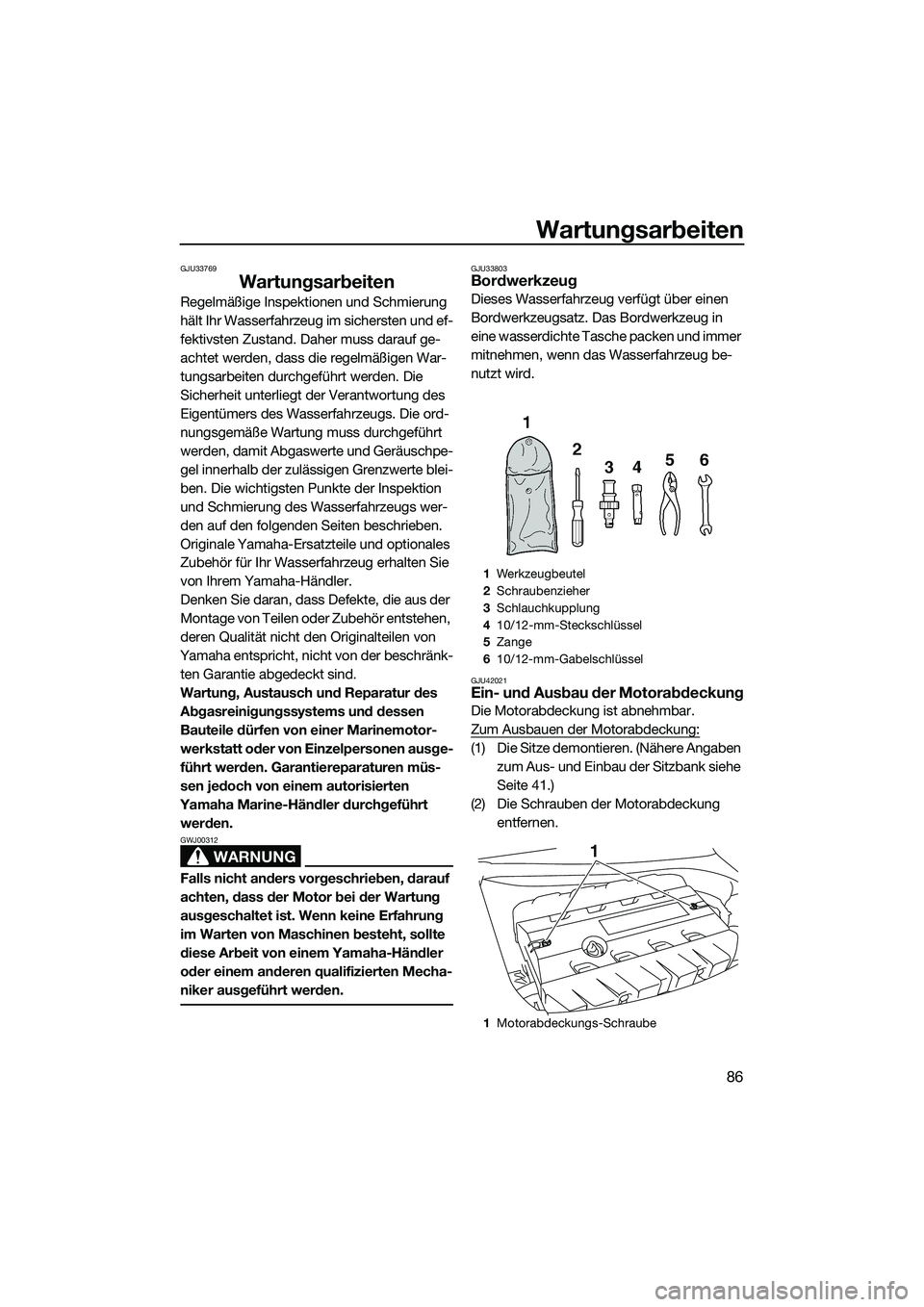

Wartungsarbeiten
86
GJU33769
Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk- ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt werden.
WARNUNG
GWJ00312
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
GJU33803Bordwerkzeug
Dieses Wasserfahrzeug verfügt über einen
Bordwerkzeugsatz. Das Bordwerkzeug in
eine wasserdichte Tasche packen und immer
mitnehmen, wenn das Wasserfahrzeug be-
nutzt wird.
GJU42021Ein- und Ausbau der Motorabdeckung
Die Motorabdeckung ist abnehmbar.
Zum Ausbauen der Motorabdeckung:
(1) Die Sitze demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 41.)
(2) Die Schrauben der Motorabdeckung entfernen.
1Werkzeugbeutel
2 Schraubenzieher
3 Schlauchkupplung
4 10/12-mm-Steckschlüssel
5 Zange
6 10/12-mm-Gabelschlüssel
1 Motorabdeckungs-Schraube
1
UF3L71G0.book Page 86 Friday, June 20, 2014 2:19 PM

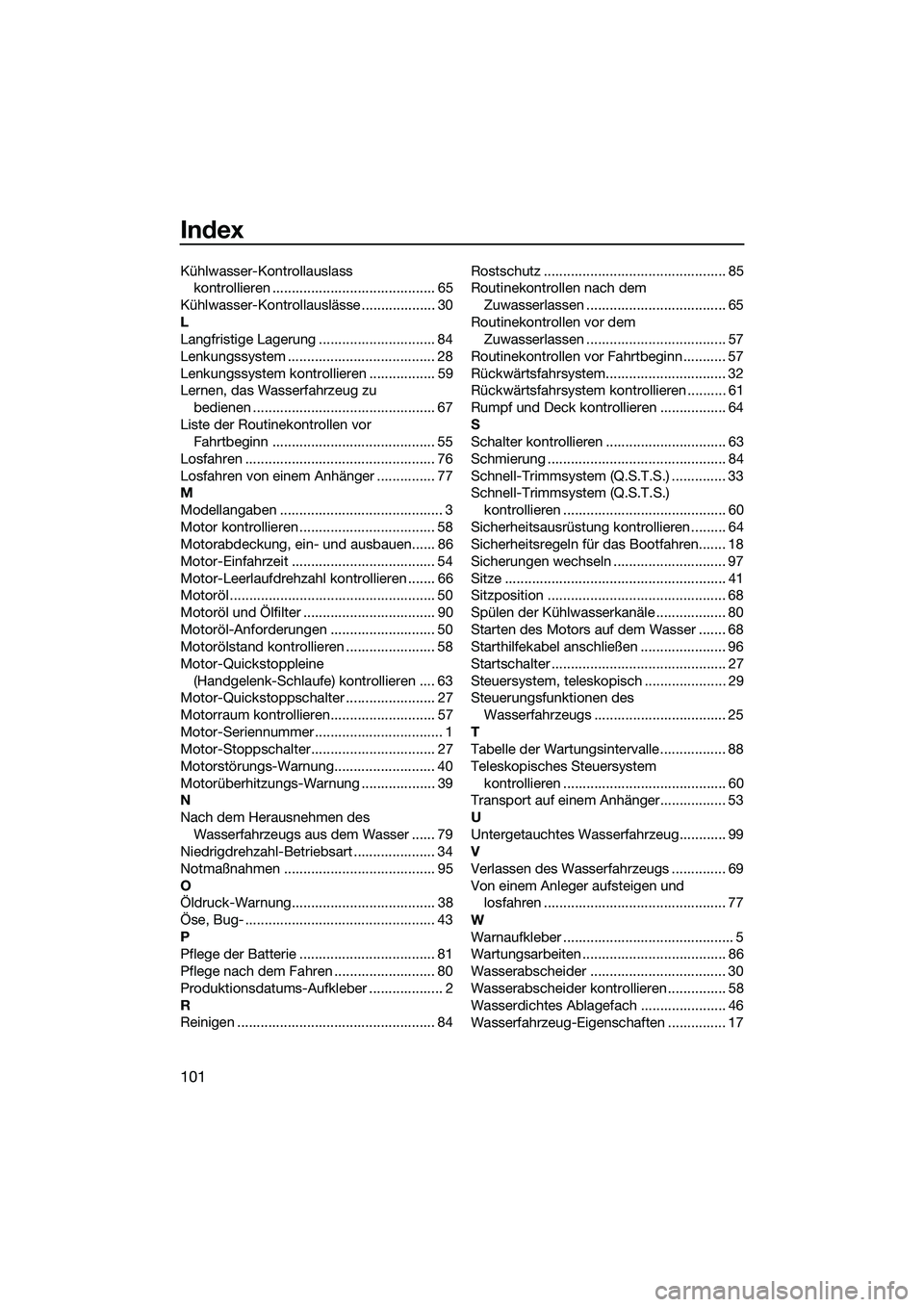

Index
101
Kühlwasser-Kontrollauslass kontrollieren .......................................... 65
Kühlwasser-Kontrollauslässe ................... 30
L
Langfristige Lagerung .............................. 84
Lenkungssystem ...................................... 28
Lenkungssystem kontrollieren ................. 59
Lernen, das Wasserfahrzeug zu bedienen ............................................... 67
Liste der Routinekontrollen vor Fahrtbeginn .......................................... 55
Losfahren ................................................. 76
Losfahren von einem Anhänger ............... 77
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 58
Motorabdeckung, ein- und ausbauen...... 86
Motor-Einfahrzeit ..................................... 54
Motor-Leerlaufdrehzahl kontrollieren ....... 66
Motoröl ..................................................... 50
Motoröl und Ölfilter .................................. 90
Motoröl-Anforderungen ........................... 50
Motorölstand kontrollieren ....................... 58
Motor-Quickstoppleine (Handgelenk-Schlaufe) kontrollieren .... 63
Motor-Quickstoppschalter ....................... 27
Motorraum kontrollieren........................... 57
Motor-Seriennummer ................................. 1
Motor-Stoppschalter................................ 27
Motorstörungs-Warnung.......................... 40
Motorüberhitzungs-Warnung ................... 39
N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 79
Niedrigdrehzahl-Betriebsart ..................... 34
Notmaßnahmen ....................................... 95
O
Öldruck-Warnung..................................... 38
Öse, Bug- ................................................. 43
P
Pflege der Batterie ................................... 81
Pflege nach dem Fahren .......................... 80
Produktionsdatums-Aufkleber ................... 2
R
Reinigen ................................................... 84 Rostschutz ............................................... 85
Routinekontrollen nach dem
Zuwasserlassen .................................... 65
Routinekontrollen vor dem Zuwasserlassen .................................... 57
Routinekontrollen vor Fahrtbeginn ........... 57
Rückwärtsfahrsystem............................... 32
Rückwärtsfahrsystem kontrollieren .......... 61
Rumpf und Deck kontrollieren ................. 64
S
Schalter kontrollieren ............................... 63
Schmierung .............................................. 84
Schnell-Trimmsystem (Q.S.T.S.) .............. 33
Schnell-Trimmsystem (Q.S.T.S.) kontrollieren .......................................... 60
Sicherheitsausrüstung kontrollieren ......... 64
Sicherheitsregeln für das Bootfahren....... 18
Sicherungen wechseln ............................. 97
Sitze ......................................................... 41
Sitzposition .............................................. 68
Spülen der Kühlwasserkanäle .................. 80
Starten des Motors auf dem Wasser ....... 68
Starthilfekabel anschließen ...................... 96
Startschalter ............................................. 27
Steuersystem, teleskopisch ..................... 29
Steuerungsfunktionen des Wasserfahrzeugs .................................. 25
T
Tabelle der Wartungsintervalle................. 88
Teleskopisches Steuersystem kontrollieren .......................................... 60
Transport auf einem Anhänger................. 53
U
Untergetauchtes Wasserfahrzeug............ 99
V
Verlassen des Wasserfahrzeugs .............. 69
Von einem Anleger aufsteigen und losfahren ............................................... 77
W
Warnaufkleber ............................................ 5
Wartungsarbeiten ..................................... 86
Wasserabscheider ................................... 30
Wasserabscheider kontrollieren ............... 58
Wasserdichtes Ablagefach ...................... 46
Wasserfahrzeug-Eigenschaften ............... 17
UF3L71G0.book Page 101 Friday, June 20, 2014 2:19 PM
