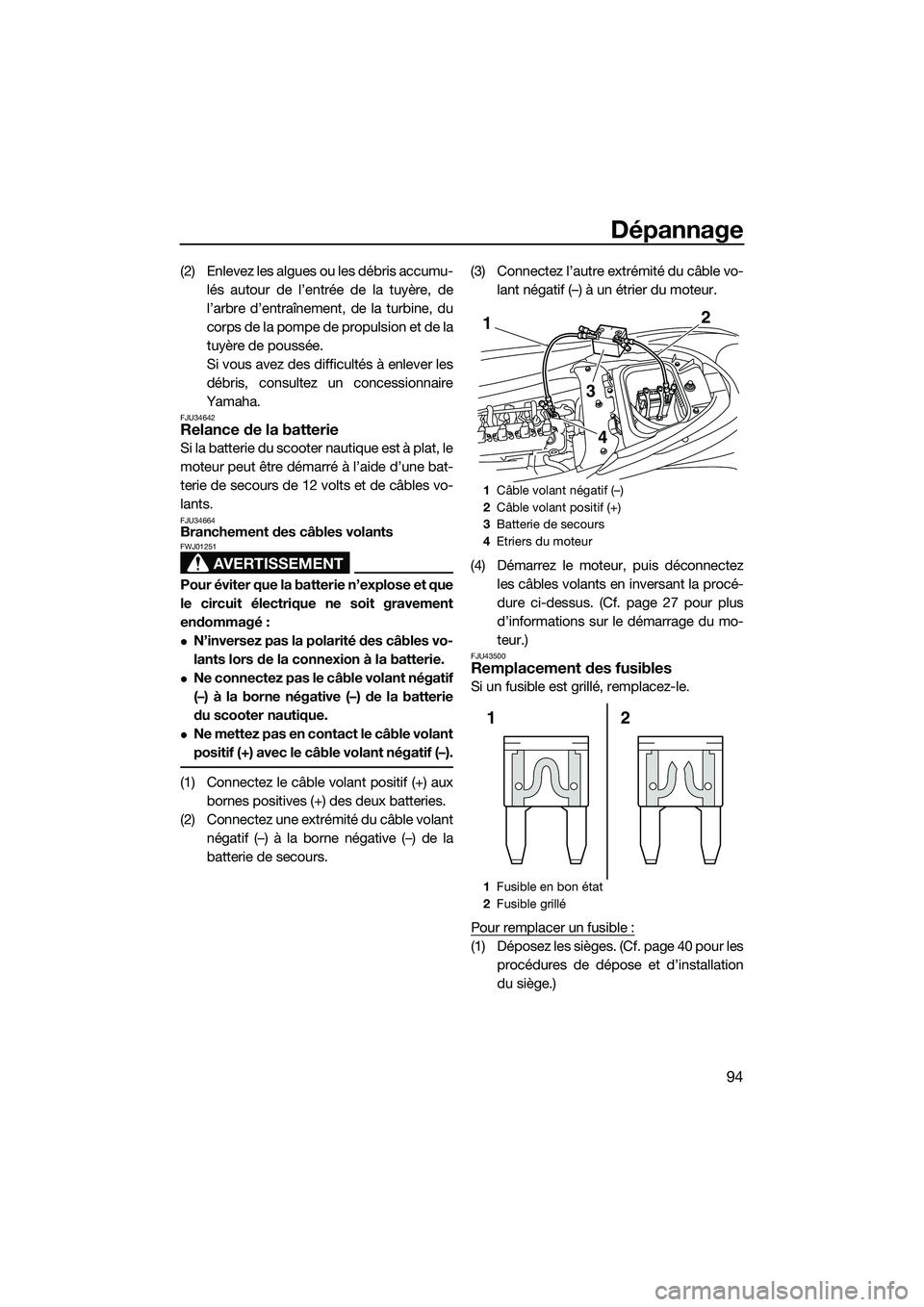

Dépannage
94
(2) Enlevez les algues ou les débris accumu-lés autour de l’entrée de la tuyère, de
l’arbre d’entraînement, de la turbine, du
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU34642Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une bat-
terie de secours de 12 volts et de câbles vo-
lants.
FJU34664Branchement des câbles volants
AVERTISSEMENT
FWJ01251
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé :
N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.
Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.
Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif (–).
(1) Connectez le câble volant positif (+) aux bornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant négatif (–) à la borne négative (–) de la
batterie de secours. (3) Connectez l’autre extrémité du câble vo-
lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 27 pour plus
d’informations sur le démarrage du mo-
teur.)
FJU43500Remplacement des fusibles
Si un fusible est grillé, remplacez-le.
Pour remplacer un fusible :
(1) Déposez les sièges. (Cf. page 40 pour lesprocédures de dépose et d’installation
du siège.)
1Câble volant négatif (–)
2 Câble volant positif (+)
3 Batterie de secours
4 Etriers du moteur
1 Fusible en bon état
2 Fusible grillé
2
3
1
4
2
1
UF3L71F0.book Page 94 Friday, June 20, 2014 2:13 PM

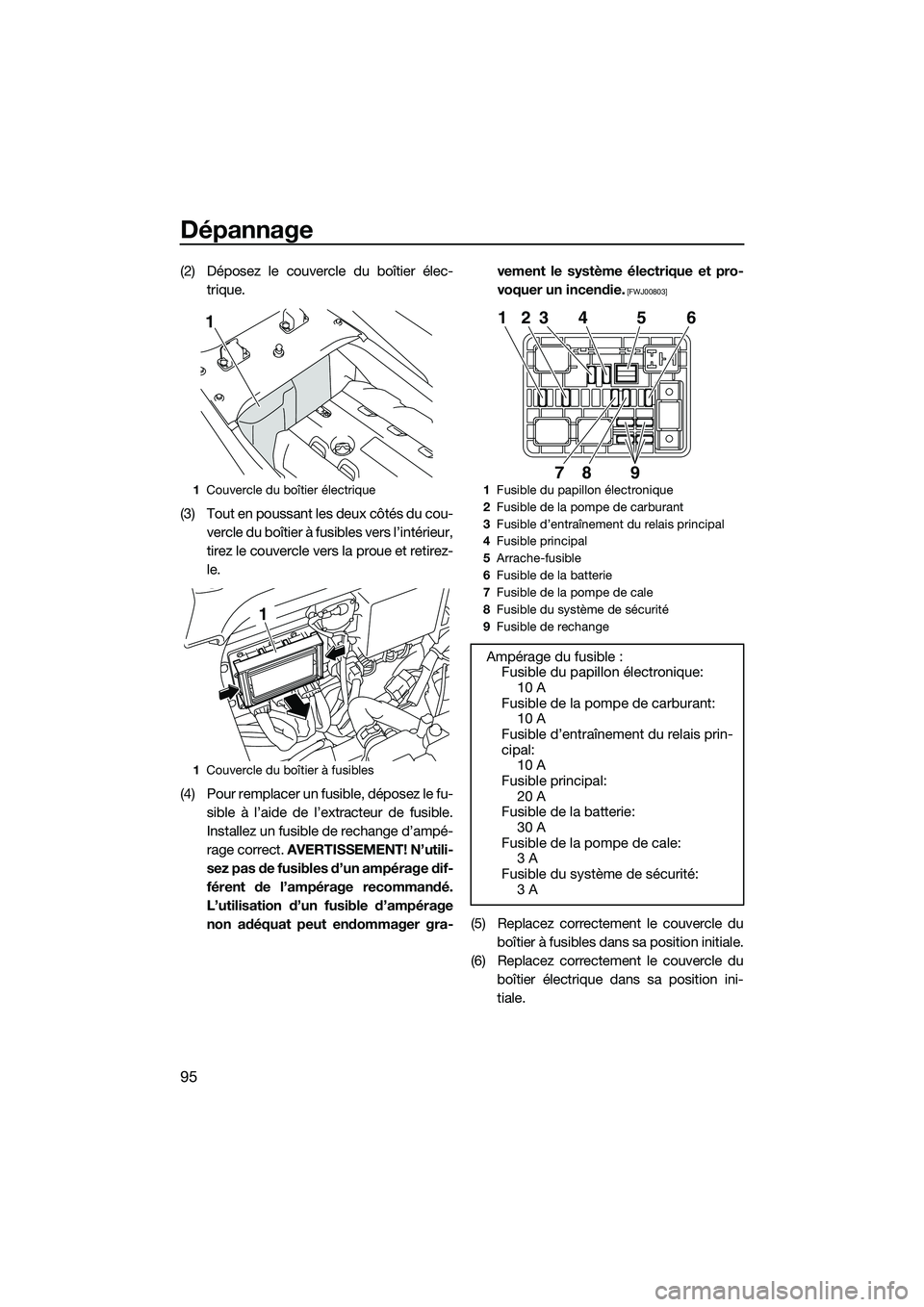

Dépannage
95
(2) Déposez le couvercle du boîtier élec-trique.
(3) Tout en poussant les deux côtés du cou- vercle du boîtier à fusibles vers l’intérieur,
tirez le couvercle vers la proue et retirez-
le.
(4) Pour remplacer un fusible, déposez le fu- sible à l’aide de l’extracteur de fusible.
Installez un fusible de rechange d’ampé-
rage correct. AVERTISSEMENT! N’utili-
sez pas de fusibles d’un ampérage dif-
férent de l’ampérage recommandé.
L’utilisation d’un fusible d’ampérage
non adéquat peut endommager gra- vement le système électrique et pro-
voquer un incendie.
[FWJ00803]
(5) Replacez correctement le couvercle du
boîtier à fusibles dans sa position initiale.
(6) Replacez correctement le couvercle du boîtier électrique dans sa position ini-
tiale.
1Couvercle du boîtier électrique
1 Couvercle du boîtier à fusibles
1
1
1Fusible du papillon électronique
2 Fusible de la pompe de carburant
3 Fusible d’entraînement du relais principal
4 Fusible principal
5 Arrache-fusible
6 Fusible de la batterie
7 Fusible de la pompe de cale
8 Fusible du système de sécurité
9 Fusible de rechange
Ampérage du fusible :
Fusible du papillon électronique: 10 A
Fusible de la pompe de carburant: 10 A
Fusible d’entraînement du relais prin-
cipal: 10 A
Fusible principal:
20 A
Fusible de la batterie: 30 A
Fusible de la pompe de cale: 3 A
Fusible du système de sécurité:
3 A
1
9
23 4 5 6
87
UF3L71F0.book Page 95 Friday, June 20, 2014 2:13 PM

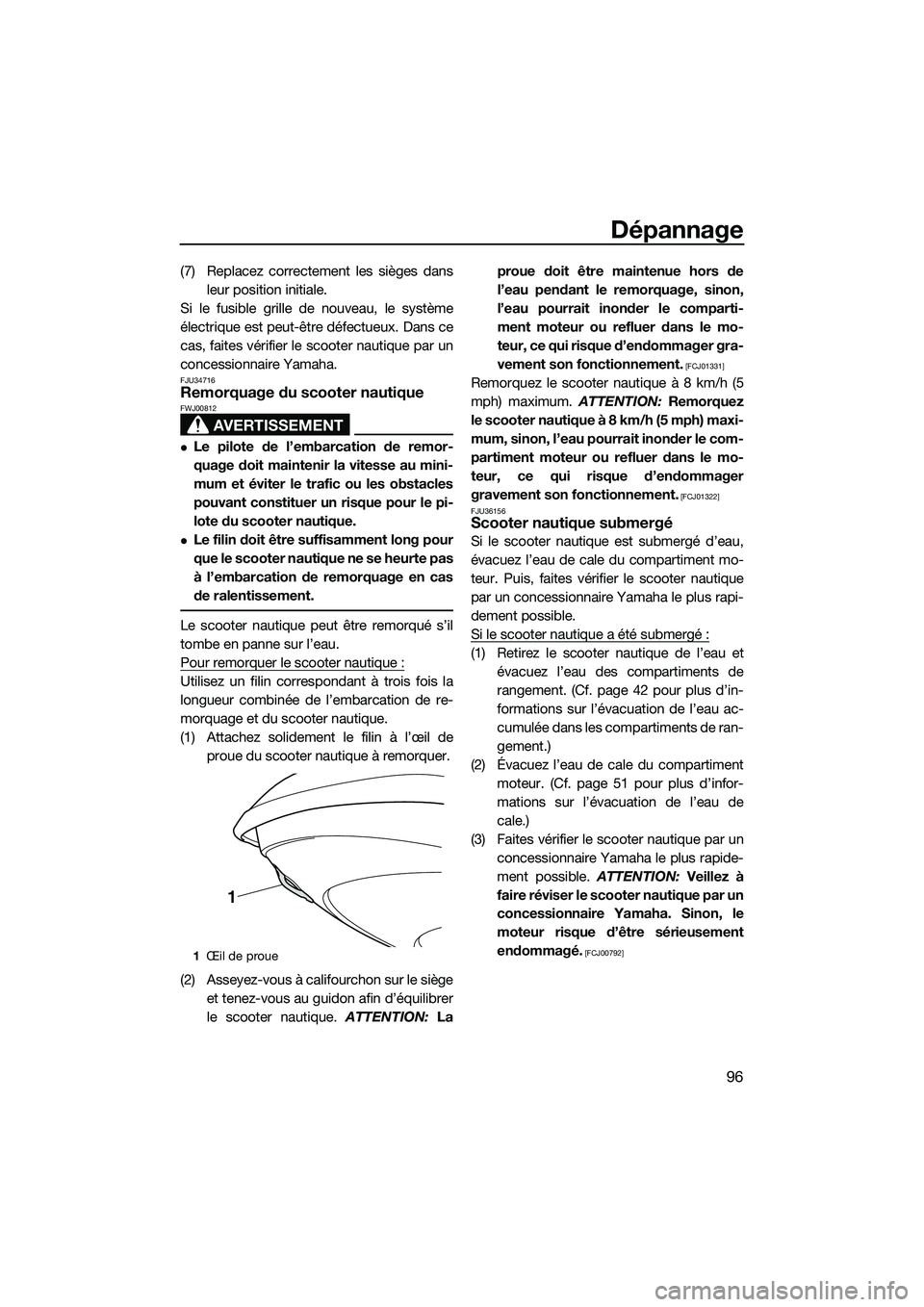

Dépannage
96
(7) Replacez correctement les sièges dansleur position initiale.
Si le fusible grille de nouveau, le système
électrique est peut-être défectueux. Dans ce
cas, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU34716Remorquage du scooter nautique
AVERTISSEMENT
FWJ00812
Le pilote de l’embarcation de remor-
quage doit maintenir la vitesse au mini-
mum et éviter le trafic ou les obstacles
pouvant constituer un risque pour le pi-
lote du scooter nautique.
Le filin doit être suffisamment long pour
que le scooter nautique ne se heurte pas
à l’embarcation de remorquage en cas
de ralentissement.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Pour remorquer le scooter nautique :
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
(1) Attachez solidement le filin à l’œil de proue du scooter nautique à remorquer.
(2) Asseyez-vous à califourchon sur le siège et tenez-vous au guidon afin d’équilibrer
le scooter nautique. ATTENTION: Laproue doit être maintenue hors de
l’eau pendant le remorquage, sinon,
l’eau pourrait inonder le comparti-
ment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01331]
Remorquez le scooter nautique à 8 km/h (5
mph) maximum.
ATTENTION: Remorquez
le scooter nautique à 8 km/h (5 mph) maxi-
mum, sinon, l’eau pourrait inonder le com-
partiment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager
gravement son fonctionnement.
[FCJ01322]
FJU36156
Scooter nautique submergé
Si le scooter nautique est submergé d’eau,
évacuez l’eau de cale du compartiment mo-
teur. Puis, faites vérifier le scooter nautique
par un concessionnaire Yamaha le plus rapi-
dement possible.
Si le scooter nautique a été submergé :
(1) Retirez le scooter nautique de l’eau et évacuez l’eau des compartiments de
rangement. (Cf. page 42 pour plus d’in-
formations sur l’évacuation de l’eau ac-
cumulée dans les compartiments de ran-
gement.)
(2) Évacuez l’eau de cale du compartiment moteur. (Cf. page 51 pour plus d’infor-
mations sur l’évacuation de l’eau de
cale.)
(3) Faites vérifier le scooter nautique par un concessionnaire Yamaha le plus rapide-
ment possible. ATTENTION: Veillez à
faire réviser le scooter nautique par un
concessionnaire Yamaha. Sinon, le
moteur risque d’être sérieusement
endommagé.
[FCJ00792]1 Œil de proue
1
UF3L71F0.book Page 96 Friday, June 20, 2014 2:13 PM

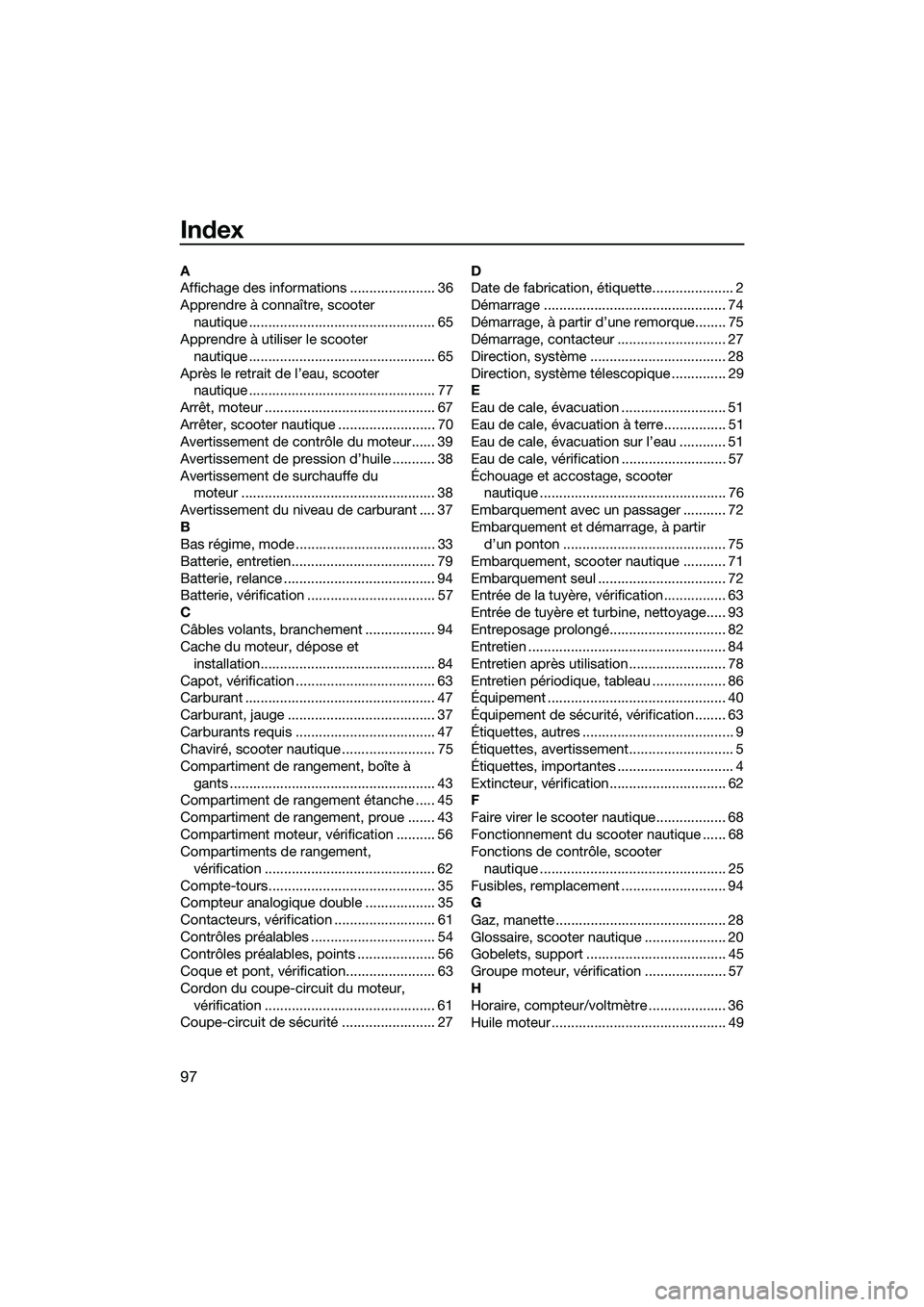

97
Index
A
Affichage des informations ...................... 36
Apprendre à connaître, scooter nautique ................................................ 65
Apprendre à utiliser le scooter
nautique ................................................ 65
Après le retrait de l’eau, scooter nautique ................................................ 77
Arrêt, moteur ............................................ 67
Arrêter, scooter nautique ......................... 70
Avertissement de contrôle du moteur...... 39
Avertissement de pression d’huile ........... 38
Avertissement de surchauffe du moteur .................................................. 38
Avertissement du niveau de carburant .... 37
B
Bas régime, mode .................................... 33
Batterie, entretien..................................... 79
Batterie, relance ....................................... 94
Batterie, vérification ................................. 57
C
Câbles volants, branchement .................. 94
Cache du moteur, dépose et installation............................................. 84
Capot, vérification .................................... 63
Carburant ................................................. 47
Carburant, jauge ...................................... 37
Carburants requis .................................... 47
Chaviré, scooter nautique ........................ 75
Compartiment de rangement, boîte à gants ..................................................... 43
Compartiment de rangement étanche ..... 45
Compartiment de rangement, proue ....... 43
Compartiment moteur, vérification .......... 56
Compartiments de rangement,
vérification ............................................ 62
Compte-tours........................................... 35
Compteur analogique double .................. 35
Contacteurs, vérification .......................... 61
Contrôles préalables ................................ 54
Contrôles préalables, points .................... 56
Coque et pont, vérification....................... 63
Cordon du coupe-circuit du moteur, vérification ............................................ 61
Coupe-circuit de sécurité ........................ 27 D
Date de fabrication, étiquette..................... 2
Démarrage ............................................... 74
Démarrage, à partir d’une remorque........ 75
Démarrage, contacteur ............................ 27
Direction, système ................................... 28
Direction, système télescopique .............. 29
E
Eau de cale, évacuation ........................... 51
Eau de cale, évacuation à terre................ 51
Eau de cale, évacuation sur l’eau ............ 51
Eau de cale, vérification ........................... 57
Échouage et accostage, scooter
nautique ................................................ 76
Embarquement avec un passager ........... 72
Embarquement et démarrage, à partir d’un ponton .......................................... 75
Embarquement, scooter nautique ........... 71
Embarquement seul ................................. 72
Entrée de la tuyère, vérification................ 63
Entrée de tuyère et turbine, nettoyage..... 93
Entreposage prolongé.............................. 82
Entretien ................................................... 84
Entretien après utilisation ......................... 78
Entretien périodique, tableau ................... 86
Équipement .............................................. 40
Équipement de sécurité, vérification ........ 63
Étiquettes, autres ....................................... 9
Étiquettes, avertissement........................... 5
Étiquettes, importantes .............................. 4
Extincteur, vérification.............................. 62
F
Faire virer le scooter nautique.................. 68
Fonctionnement du scooter nautique ...... 68
Fonctions de contrôle, scooter nautique ................................................ 25
Fusibles, remplacement ........................... 94
G
Gaz, manette ............................................ 28
Glossaire, scooter nautique ..................... 20
Gobelets, support .................................... 45
Groupe moteur, vérification ..................... 57
H
Horaire, compteur/voltmètre .................... 36
Huile moteur ............................................. 49
UF3L71F0.book Page 97 Friday, June 20, 2014 2:13 PM

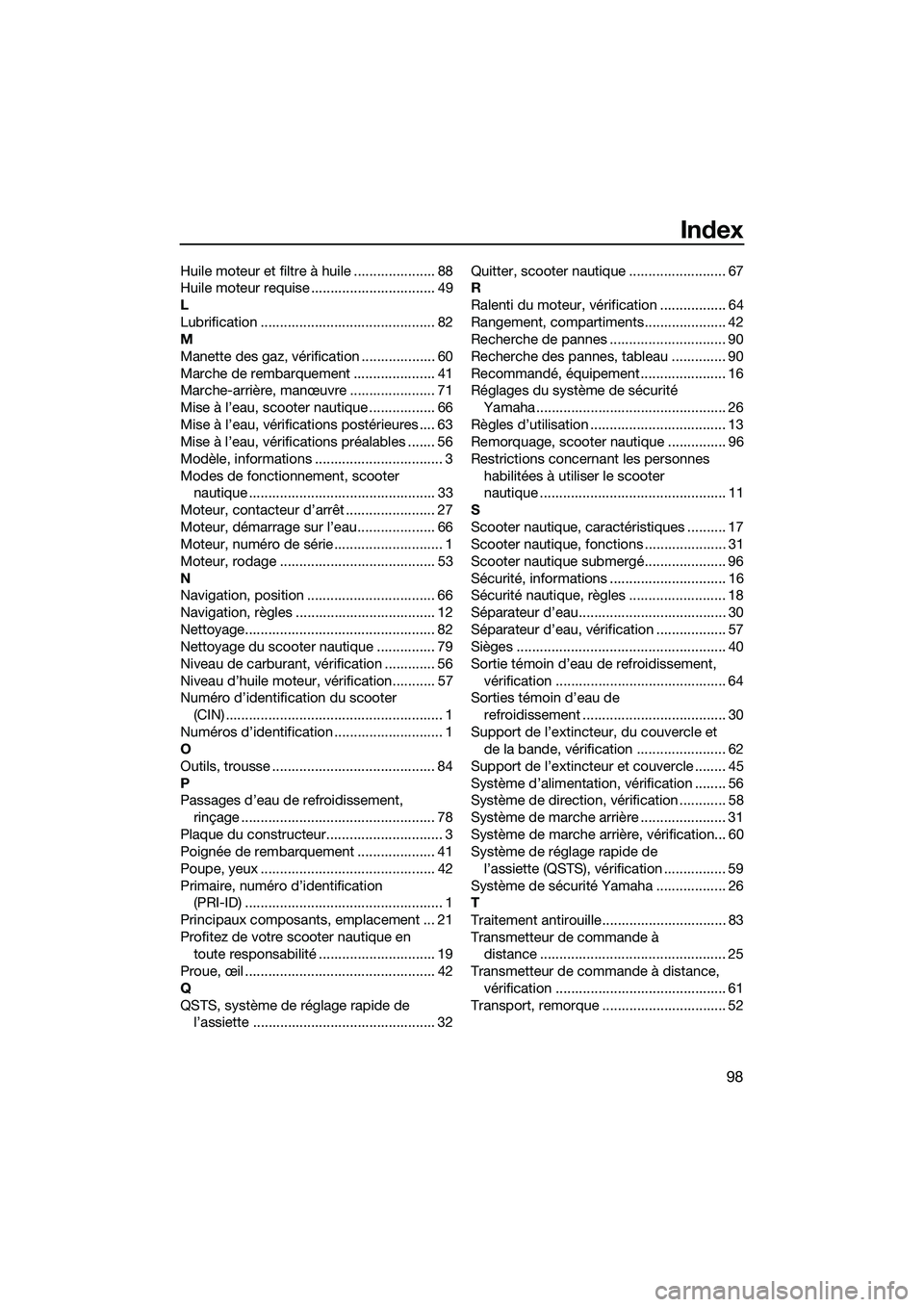

Index
98
Huile moteur et filtre à huile ..................... 88
Huile moteur requise ................................ 49
L
Lubrification ............................................. 82
M
Manette des gaz, vérification ................... 60
Marche de rembarquement ..................... 41
Marche-arrière, manœuvre ...................... 71
Mise à l’eau, scooter nautique ................. 66
Mise à l’eau, vérifications postérieures .... 63
Mise à l’eau, vérifications préalables ....... 56
Modèle, informations ................................. 3
Modes de fonctionnement, scooter nautique ................................................ 33
Moteur, contacteur d’arrêt ....................... 27
Moteur, démarrage sur l’eau.................... 66
Moteur, numéro de série ............................ 1
Moteur, rodage ........................................ 53
N
Navigation, position ................................. 66
Navigation, règles .................................... 12
Nettoyage................................................. 82
Nettoyage du scooter nautique ............... 79
Niveau de carburant, vérification ............. 56
Niveau d’huile moteur, vérification........... 57
Numéro d’identification du scooter (CIN) ........................................................ 1
Numéros d’identification ............................ 1
O
Outils, trousse .......................................... 84
P
Passages d’eau de refroidissement, rinçage .................................................. 78
Plaque du constructeur.............................. 3
Poignée de rembarquement .................... 41
Poupe, yeux ............................................. 42
Primaire, numéro d’identification (PRI-ID) ................................................... 1
Principaux composants, emplacement ... 21
Profitez de votre scooter nautique en toute responsabilité .............................. 19
Proue, œil ................................................. 42
Q
QSTS, système de réglage rapide de l’assiette ............................................... 32 Quitter, scooter nautique ......................... 67
R
Ralenti du moteur, vérification ................. 64
Rangement, compartiments..................... 42
Recherche de pannes .............................. 90
Recherche des pannes, tableau .............. 90
Recommandé, équipement ...................... 16
Réglages du système de sécurité
Yamaha ................................................. 26
Règles d’utilisation ................................... 13
Remorquage, scooter nautique ............... 96
Restrictions concernant les personnes habilitées à utiliser le scooter
nautique ................................................ 11
S
Scooter nautique, caractéristiques .......... 17
Scooter nautique, fonctions ..................... 31
Scooter nautique submergé..................... 96
Sécurité, informations .............................. 16
Sécurité nautique, règles ......................... 18
Séparateur d’eau...................................... 30
Séparateur d’eau, vérification .................. 57
Sièges ...................................................... 40
Sortie témoin d’eau de refroidissement, vérification ............................................ 64
Sorties témoin d’eau de
refroidissement ..................................... 30
Support de l’extincteur, du couvercle et de la bande, vérification ....................... 62
Support de l’extincteur et couvercle ........ 45
Système d’alimentation, vérification ........ 56
Système de direction, vérification ............ 58
Système de marche arrière ...................... 31
Système de marche arrière, vérification... 60
Système de réglage rapide de l’assiette (QSTS), vérification ................ 59
Système de sécurité Yamaha .................. 26
T
Traitement antirouille................................ 83
Transmetteur de commande à distance ................................................ 25
Transmetteur de commande à distance, vérification ............................................ 61
Transport, remorque ................................ 52
UF3L71F0.book Page 98 Friday, June 20, 2014 2:13 PM

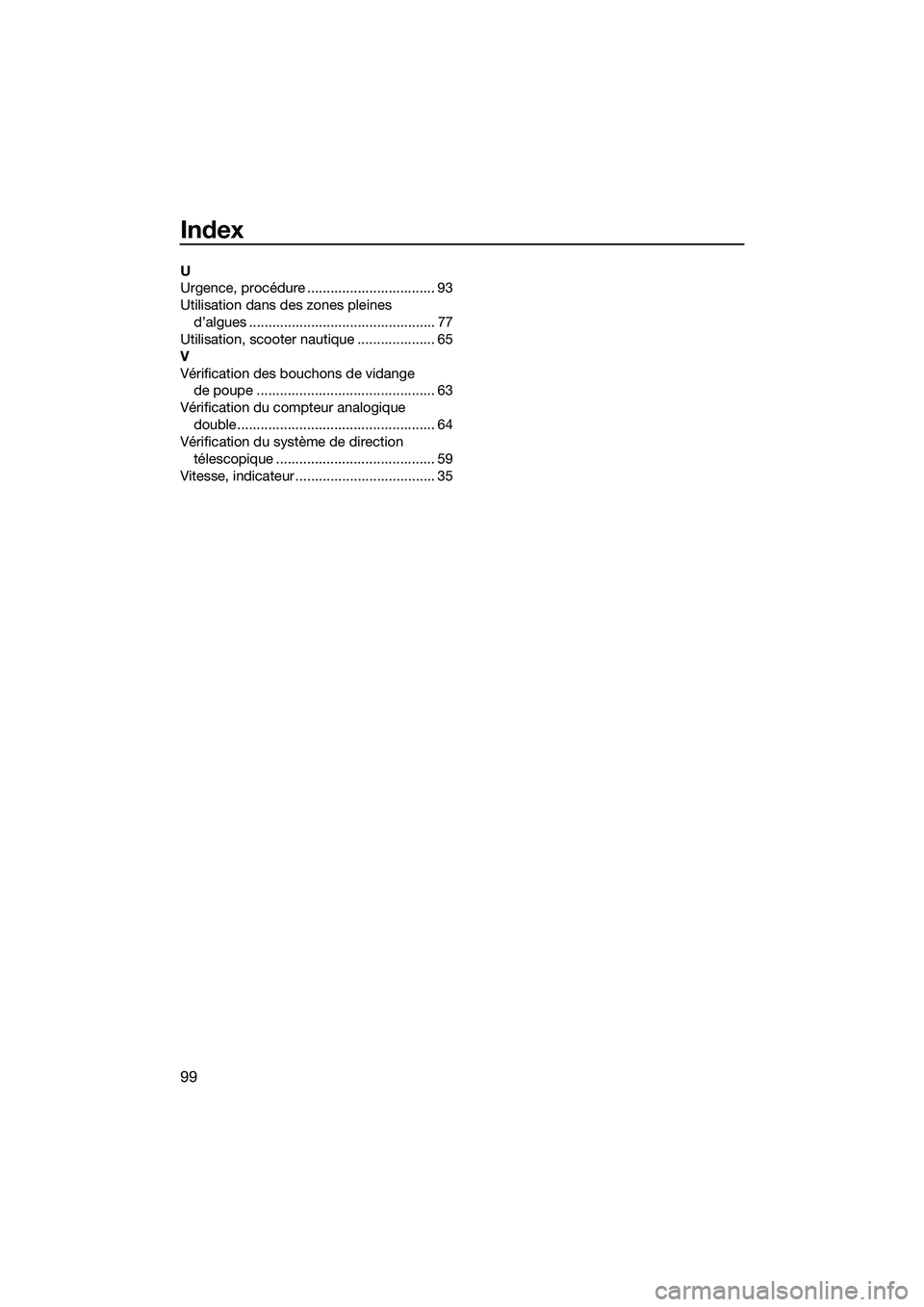

Index
99
U
Urgence, procédure ................................. 93
Utilisation dans des zones pleines d’algues ................................................ 77
Utilisation, scooter nautique .................... 65
V
Vérification des bouchons de vidange de poupe .............................................. 63
Vérification du compteur analogique double................................................... 64
Vérification du système de direction
télescopique ......................................... 59
Vitesse, indicateur .................................... 35
UF3L71F0.book Page 99 Friday, June 20, 2014 2:13 PM

UF3L71F0.book Page 100 Friday, June 20, 2014 2:13 PM

Imprimé aux États-Unis
Juillet 2014–0.1 × 1 CR
UF3L71F0.book Page 1 Friday, June 20, 2014 2:13 PM
