YAMAHA FZR SVHO 2016 Manuale de Empleo (in Spanish)

Resolución de averías
94
El motor funciona
de forma irregular o
se calaCombustible Depósito de com-
bustible vacíoRepostar lo antes po-
sible47
Sucio o contaminado Hacerlo revisar en un
concesionario
Ya m a h a—
Octanaje incorrecto Utilizar el combusti-
ble correcto47
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Ya m a h a—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Ya m a h a—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Ya m a h a—
Sistema de
inyección de
combustibleInyectores averiados
u obstruidosHacerlo revisar en un
concesionario
Ya m a h a—
La luz de alarma o
indicador parpa-
dean o se encien-
denAlarma de ni-
vel de com-
bustibleDepósito de com-
bustible vacíoRepostar lo antes po-
sible 47
Alarma de
presión de
aceiteDisminución de la
presión de aceiteHacerlo revisar en un
concesionario
Ya m a h a37
Alarma de re-
calentamien-
to del motorTo m a d e a d m i s i ó n
del chorro obstruidaLimpiar
96
Alarma de
comproba-
ción del mo-
torSensores averiados Hacerlo revisar en un
concesionario
Ya m a h a39 PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3L72S0.book Page 94 Tuesday, July 21, 2015 2:54 PM

Resolución de averías
95
La moto de agua
pierde velocidad o
potenciaPalanca del
inversorNo está colocada
completamente en la
posición de marcha
avanteEmpuje la palanca
hacia adelante hasta
que se detenga31
Modo de fun-
cionamiento
d e l a m o t o d e
aguaFunción de régimen
bajo de RPM activa-
daDesactivar función
de régimen bajo de
RPM33
Cavitación Toma de admisión
del chorro obstruidaLimpiar
96
Rotor dañado o des-
gastadoHacerlo revisar en un
concesionario
Ya m a h a96
Alarma de re-
calentamien-
to del motorControl de reducción
del régimen del mo-
tor activadoLimpiar la toma de
admisión del chorro y
enfriar el motor38
Alarma de
presión de
aceiteControl de reducción
del régimen del mo-
tor activadoAñadir aceite
37
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Ya m a h a—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Ya m a h a—
Combustible Sucio o contaminado Hacerlo revisar en un
concesionario
Ya m a h a—
Octanaje incorrecto Utilizar el combusti-
ble correcto47
Filtro de aire Obstruido Hacerlo revisar en un
concesionario
Ya m a h a—
Acumulación de
aceiteHacerlo revisar en un
concesionario
Ya m a h a— PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3L72S0.book Page 95 Tuesday, July 21, 2015 2:54 PM

Resolución de averías
96
SJU34625
Procedimientos de emergenciaSJU34635Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00783
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede pro-
ducirse cavitación y el empuje disminuirá
aunque aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. ATENCIÓN: Si pene-
tran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00654]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com-pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para prote-
gerla de las abrasiones y rayazos. Ladee
la moto de agua sobre su costado como
se muestra. ATENCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00662]
UF3L72S0.book Page 96 Tuesday, July 21, 2015 2:54 PM

Resolución de averías
97
(2) Elimine las algas o residuos de la toma
de admisión del chorro, el eje de trans-
misión, el rotor, la carcasa de la bomba
de chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU34642Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34664Conexión de los cables auxiliares
ADVERTENCIA
SWJ01251
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:
No invierta la polaridad de los cables au-
xiliares cuando conecte las dos bate-
rías.
No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.
Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
(1) Conecte el cable auxiliar positivo (+) a los
terminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar
negativo (–) al terminal negativo (–) de la
batería auxiliar.(3) Conecte el otro extremo del cable auxi-
liar negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des-
conecte los cables auxiliares en el orden
inverso. (Consulte en la página 27 la in-
formación relativa al arranque del motor).
SJU43501Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte los asientos y el pañol estan-
co extraíble. (Consulte en la página 40
las instrucciones de desmontaje y mon-
taje de los asientos, y en la página 45 la

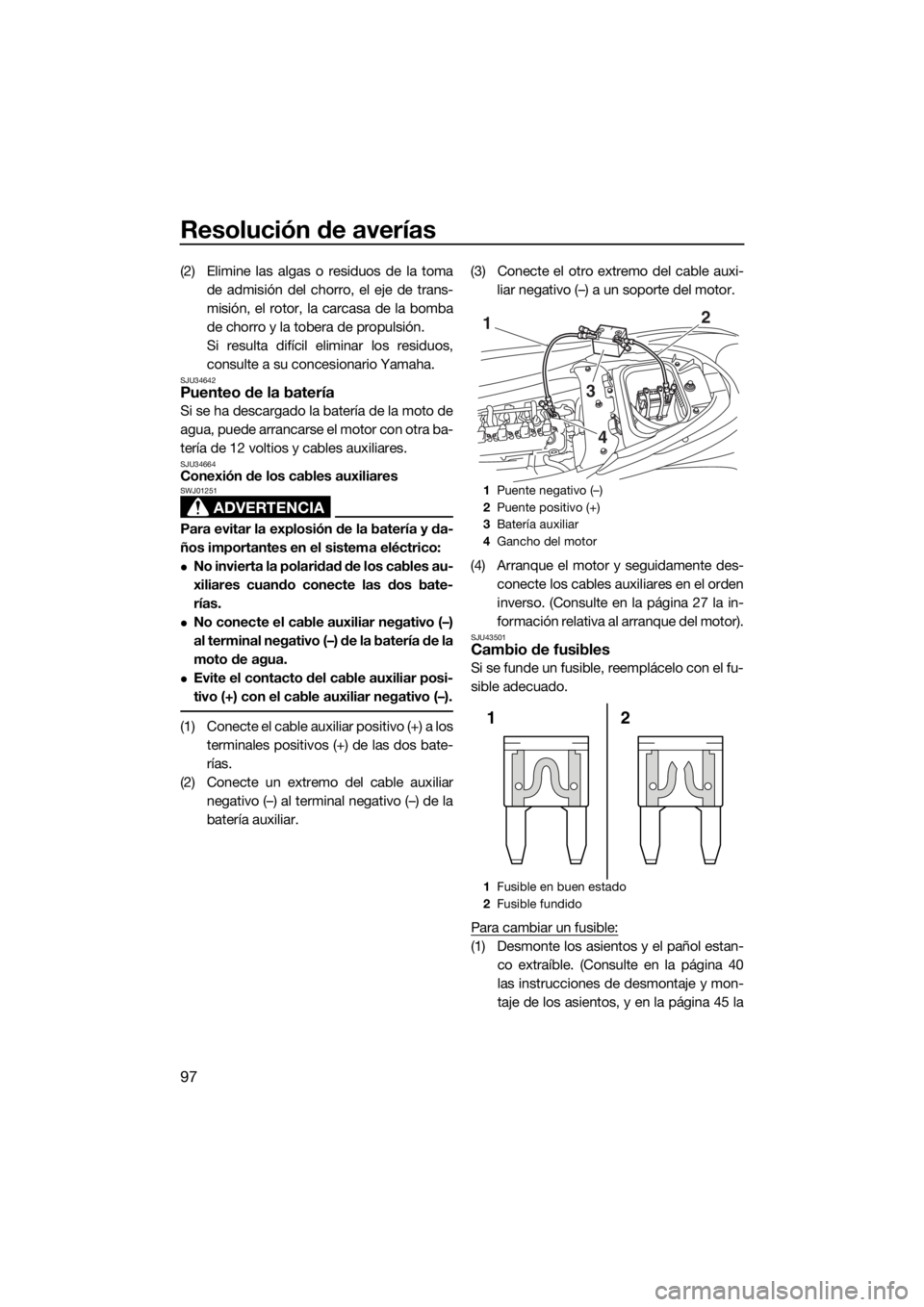

1Puente negativo (–)
2Puente positivo (+)
3Batería auxiliar
4Gancho del motor
1Fusible en buen estado
2Fusible fundido
2
3 1
4
2 1
UF3L72S0.book Page 97 Tuesday, July 21, 2015 2:54 PM

Resolución de averías
98
información sobre el pañol estanco ex-
traíble).
(2) Mientras presiona el saliente de cada
cierre, desplace los cierres hacia fuera.
(3) Retire la tapa de la caja de componentes
eléctricos.
(4) Mientras empuja hacia dentro los dos la-
dos de la caja de fusibles, tire de la tapa
hacia proa y extráigala.
(5) Para cambiar un fusible, extráigalo con el
extractor de fusibles. Coloque un fusible
de repuesto del amperaje correcto.
¡ADVERTENCIA! No utilice fusibles de
amperaje diferente al recomendado.
La sustitución de un fusible por otro
de un amperaje inadecuado puedeprovocar averías graves en el sistema
eléctrico y un incendio.
[SWJ00803]
(6) Sujete bien la tapa de la caja de fusibles
en su posición original.
(7) Sujete bien la tapa de la caja de compo-
nentes eléctricos en su posición original.

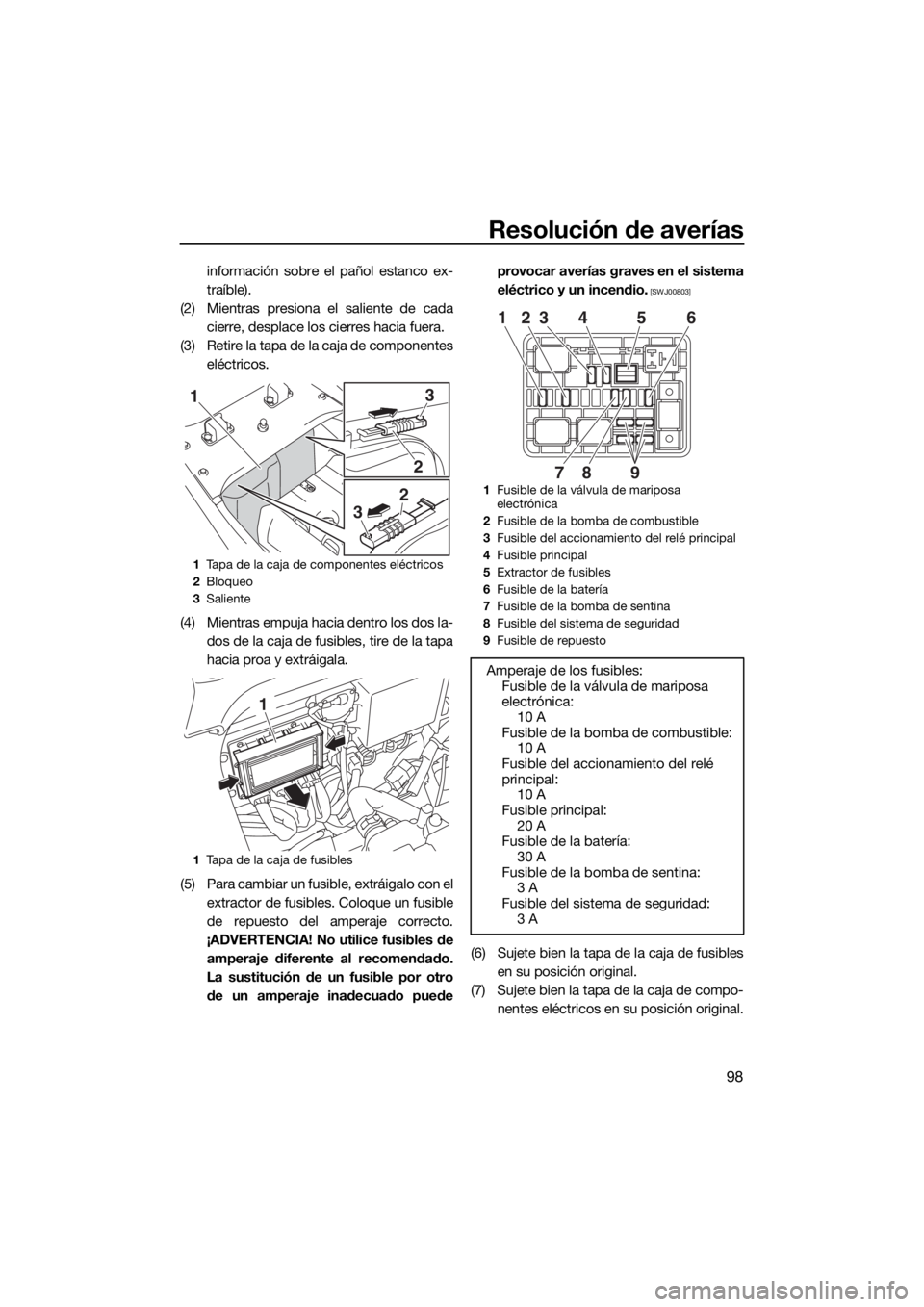

1Tapa de la caja de componentes eléctricos
2Bloqueo
3Saliente
1Tapa de la caja de fusibles
1
2
3
2
3
1
1Fusible de la válvula de mariposa
electrónica
2Fusible de la bomba de combustible
3Fusible del accionamiento del relé principal
4Fusible principal
5Extractor de fusibles
6Fusible de la batería
7Fusible de la bomba de sentina
8Fusible del sistema de seguridad
9Fusible de repuesto
Amperaje de los fusibles:
Fusible de la válvula de mariposa
electrónica:
10 A
Fusible de la bomba de combustible:
10 A
Fusible del accionamiento del relé
principal:
10 A
Fusible principal:
20 A
Fusible de la batería:
30 A
Fusible de la bomba de sentina:
3 A
Fusible del sistema de seguridad:
3 A
1
9 23 4 5 6
8 7
UF3L72S0.book Page 98 Tuesday, July 21, 2015 2:54 PM

Resolución de averías
99
(8) Desplace los cierres a sus posiciones
originales para fijar la tapa de la caja de
componentes eléctricos.
(9) Sujete bien el pañol estanco extraíble y
los asientos en sus posiciones origina-
les.
Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.
SJU34716Remolque de la moto de agua
ADVERTENCIA
SWJ00812
El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.
El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación
que remolca al reducir esta su veloci-
dad.
S i la m o t o d e a g u a q u ed a f u er a de se r v i ci o e n
el agua, puede ser remolcada a tierra.
Para remolcar la moto de agua:
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.(1) Ate bien el cabo de remolque al pasaca-
bos de proa de la moto que va a remol-
carse.
(2) Siéntese a horcajadas en el asiento y su-
jete el manillar para equilibrar la moto de
agua. ATENCIÓN: La proa debe man-
tenerse fuera del agua durante el re-
molque, de lo contrario el agua podría
inundar la cámara del motor o introdu-
cirse en este y causarle daños graves.
[SCJ01331]
Se debe remolcar la moto de agua a una ve-
locidad no superior a 8 km/h (5 mph).
ATENCIÓN: Remolque la moto de agua a
un máximo de 8 km/h (5 mph); si la remol-
ca a una velocidad superior, el agua puede
inundar la cámara del motor o penetrar en
el propio motor y provocar averías graves.
[SCJ01322]
SJU36156
Inmersión de la moto de agua
Si la moto de agua se sumerge totalmente o
se inunda de agua, achique el agua en la sen-
tina de la cámara del motor. Después, lleve
cuanto antes la moto a un concesionario
Yamaha.
Si la moto de agua se ha sumergido:
(1) Saque la moto del agua y achique el
agua de los compartimentos de almace-
namiento. (Consulte en la página 42 la in-
1Pasacabos de proa
1
UF3L72S0.book Page 99 Tuesday, July 21, 2015 2:54 PM

Resolución de averías
100
formación relativa a la evacuación de los
pañoles).
(2) Achique el agua en la sentina de la cá-
mara del motor. (Consulte en la página
51 la información relativa a la evacuación
del agua en la sentina).
(3) Lleve a revisar la moto de agua a un con-
cesionario Yamaha lo antes posible.
ATENCIÓN: Haga revisar la moto de
agua en un concesionario Yamaha. De
lo contrario, podrían producirse ave-
rías graves en el motor.
[SCJ00792]
UF3L72S0.book Page 100 Tuesday, July 21, 2015 2:54 PM

101
Índice
A
Aceite del motor ....................................... 50
Aceite del motor y filtro ............................ 91
Agua de la sentina, achique ..................... 51
Agua de la sentina, achique a flote .......... 52
Agua de la sentina, achique en tierra....... 51
Agua en la sentina, comprobación .......... 58
Ajustes del sistema de seguridad
Yamaha................................................. 26
Alarma de comprobación del motor ........ 39
Alarma de nivel de combustible............... 37
Alarma de presión de aceite .................... 37
Alarma de recalentamiento del motor...... 38
Almacenamiento prolongado ................... 84
Aprendiendo a pilotar la moto de agua ... 67
Arranque del motor en el agua ................ 68
Asidero de embarque............................... 41
Asientos ................................................... 40
B
Batería, comprobación ............................ 58
Batería, cuidados ..................................... 81
Batería, puenteo....................................... 97
Botadura, comprobaciones
posteriores ............................................ 65
Botadura, comprobaciones previas......... 57
Botadura de la moto de agua .................. 68
C
Cables auxiliares, conexión de los........... 97
Caja de herramientas ............................... 86
Cámara del motor, comprobación ........... 57
Capó, comprobación ............................... 65
Casco y cubierta, comprobación............. 64
Combustible............................................. 47
Combustible, indicador de nivel de ......... 37
Compartimento de almacenamiento de
proa ...................................................... 43
Componentes principales, ubicación ...... 21
Comprobación de la tobera de
propulsión y la compuerta de
inversión ............................................... 64
Comprobación de la unidad combinada
de instrumentos analógicos ................. 65
Comprobación del mando a distancia ..... 62
Comprobación del tapón de achique de
popa ..................................................... 64Comprobaciones del sistema
telescópico de gobierno ....................... 60
Conozca su moto de agua ....................... 67
Control de la moto de agua,
funciones de ......................................... 25
Cordón de hombre al agua,
comprobación....................................... 62
Cuadro de identificación de averías......... 93
Cuadro de mantenimiento periódico ....... 88
Cuentahoras/voltímetro............................ 36
Cuidados posteriores a la navegación..... 80
D
Dejar la moto de agua .............................. 69
Después de sacar la moto del agua ........ 78
Disfrute de su moto de agua de forma
responsable .......................................... 18
E
Embarque con un tripulante..................... 74
Embarque de la moto de agua................. 72
Embarque e inicio de la navegación
desde un pantalán ................................ 77
Embarque en solitario .............................. 73
Emergencia, procedimientos de .............. 96
Engrase .................................................... 84
Equipo ...................................................... 40
Equipo de seguridad, comprobación....... 64
Escalón del embarque ............................. 41
Extintor, comprobación............................ 64
Extintor, comprobación de la sujeción, la
tapa y la correa ..................................... 64
F
Función de régimen bajo de RPM ........... 33
Fusibles, cambio de ................................. 97
G
Glosario, moto de agua............................ 20
Gobierno de la moto de agua .................. 70
Guantera .................................................. 43
I
Identificación de averías .......................... 93
Inicio de la navegación............................. 76
Inicio de la navegación desde un
remolque ............................................... 76
Inmersión de la moto de agua ................. 99
Interruptor de arranque ............................ 27
Interruptores, comprobación ................... 63
UF3L72S0.book Page 101 Tuesday, July 21, 2015 2:54 PM

Índice
102
L
Lavado de los conductos de agua de
refrigeración.......................................... 80
Limitaciones a la navegación ................... 12
Limitaciones sobre quién puede pilotar la
moto de agua ....................................... 11
Limpieza ................................................... 84
Limpieza de la moto de agua................... 81
M
Manejo de la moto de agua ..................... 69
Manejo de la moto de agua marcha
atrás ...................................................... 72
Manilla del acelerador .............................. 28
Manilla del acelerador, comprobación..... 61
Mantenimiento ......................................... 86
Modelo, información del ............................ 3
Modos de funcionamiento de la moto de
agua ...................................................... 33
Moto de agua, características de la......... 16
Moto de agua, funciones ......................... 31
Moto de agua volcada ............................. 77
Motor, comprobación .............................. 58
Motor, interruptor de paro de
emergencia del ..................................... 27
Motor, interruptor de paro del.................. 27
Motor, número de serie del ........................ 1
N
Navegación en presencia de algas .......... 78
Nivel de aceite del motor,
comprobación ...................................... 58
Nivel de combustible, comprobación ...... 57
Número de identificación de la
embarcación (CIN) .................................. 1
Números de identificación ......................... 1
P
Pañol, comprobación ............................... 63
Pañol estanco extraíble............................ 45
Pañoles .................................................... 42
Pantalla de información ........................... 36
Parada de la moto de agua...................... 71
Paro del motor ......................................... 69
Peligros, información para evitar ............. 16
Pilotaje de la moto de agua ..................... 67
Placa del fabricante ................................... 3
Popa, pasacabos de ................................ 42Portabebidas ............................................ 45
Posición de pilotaje .................................. 68
Previas a la navegación, lista de
comprobaciones ................................... 55
Primario, número de identificación
(ID-PRI) ................................................... 1
Proa, pasacabos de ................................. 42
Prueba de oxidación ................................ 85
Puntos de comprobación antes de la
navegación ........................................... 57
R
Ralentí, comprobación ............................. 66
Recomendado, equipo............................. 15
Remolque de la moto de agua ................. 99
Requisitos de combustible ...................... 47
Requisitos del aceite del motor ............... 50
Requisitos para navegar .......................... 13
Rodaje del motor...................................... 54
Rótulo de la fecha de fabricación .............. 2
Rótulos, advertencia .................................. 5
Rótulos, importantes .................................. 4
Rótulos, otros............................................. 9
S
Seguridad en el mar, normas de .............. 18
Separador de agua .................................. 30
Separador de agua, comprobación ......... 58
Sistema de combustible,
comprobación....................................... 57
Sistema de dirección ............................... 28
Sistema de gobierno, comprobación....... 59
Sistema de marcha atrás ......................... 31
Sistema de marcha atrás,
comprobación....................................... 61
Sistema de seguridad Yamaha ................ 26
Sistema de trimado rápido (Q.S.T.S.) ...... 32
Sistema de trimado rápido (Q.S.T.S.),
comprobación....................................... 60
Sistema telescópico de dirección ............ 29
Sujeción y cubierta del extintor................ 45
Surtidores testigo del agua de
refrigeración .......................................... 30
T
Tacómetro ................................................ 35
Tapa del motor, montaje y desmontaje ... 86
UF3L72S0.book Page 102 Tuesday, July 21, 2015 2:54 PM

Índice
103
Testigo de la refrigeración,
comprobación ...................................... 65
Toma de admisión del chorro,
comprobaciones................................... 64
Toma de admisión del chorro y rotor,
limpieza................................................. 96
Transmisor de mando a distancia............ 25
Transporte en un remolque...................... 53
U
Unidad combinada de instrumentos
analógicos ............................................ 35
V
Varada y atraque de la moto de agua...... 78
Velocímetro .............................................. 35
UF3L72S0.book Page 103 Tuesday, July 21, 2015 2:54 PM
