YAMAHA FZR SVHO 2016 Manuale duso (in Italian)

Risoluzione dei guasti
94
Il motore gira in
modo irregolare o si
spegneCarburante Serbatoio del carbu-
rante vuotoRifornire prima possi-
bile47
Vecchio o contami-
natoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Numero di ottano er-
ratoUtilizzare il carburan-
te di tipo corretto47
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburanteIniettori guasti o inta-
satiIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissaAllarme livel-
lo carburanteSerbatoio del carbu-
rante vuotoRifornire prima possi-
bile47
Spia di allar-
me pressio-
ne olioCalo della pressione
dell’olioIncaricare dell’assi-
stenza un concessio-
nario Yamaha37
Spia di allar-
me surriscal-
damento
motorePresa d’acqua
dell’idrogetto intasa-
taPulire
96
Spia di allar-
me controllo
motoreSensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha39 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF3L72H0.book Page 94 Monday, July 20, 2015 10:40 AM

Risoluzione dei guasti
95
La moto d’acqua
rallenta o perde po-
tenzaLeva del
cambioNon completamente
spostata nella posi-
zione di marcia avantiSpingere la leva in
avanti fino a quando
si arresta31
Modalità
operativa
della moto
d’acquaModalità di regime ri-
dotto attivataModalità di regime ri-
dotto disattivata
33
Cavitazione Presa d’acqua
dell’idrogetto intasa-
taPulire
96
Girante danneggiata
o usurataIncaricare dell’assi-
stenza un concessio-
nario Yamaha96
Spia di allar-
me surriscal-
damento
motoreControllo riduzione
regime motore attiva-
toPulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore38
Spia di allar-
me pressio-
ne olioControllo riduzione
regime motore attiva-
toAggiungere olio
37
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Carburante Vecchio o contami-
natoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Numero di ottano er-
ratoUtilizzare il carburan-
te di tipo corretto47
Filtro dell’aria Intasato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Accumulo di olio Incaricare dell’assi-
stenza un concessio-
nario Yamaha— GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF3L72H0.book Page 95 Monday, July 20, 2015 10:40 AM

Risoluzione dei guasti
96
HJU34625
Procedure di emergenzaHJU34635Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00783
Prima di tentare di rimuovere alghe o de-
triti dalla presa d’acqua dell’idrogetto o
dalla girante, spegnere il motore e rimuo-
vere la forcella dall’interruttore di spegni-
mento di emergenza del motore. Il
contatto con le parti rotanti dell’idrogetto
potrebbe provocare lesioni gravi o il de-
cesso.
Se alghe o detriti restano impigliati nella pre-
sa d’acqua dell’idrogetto o nella girante, può
verificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore.
Se non si risolve il problema, il motore si sur-
riscalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00654]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre ilmotore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio si
pieghi o si danneggi.
[HCJ00662]
UF3L72H0.book Page 96 Monday, July 20, 2015 10:40 AM

Risoluzione dei guasti
97
(2) Rimuovere le alghe o i detriti intorno alla
presa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.

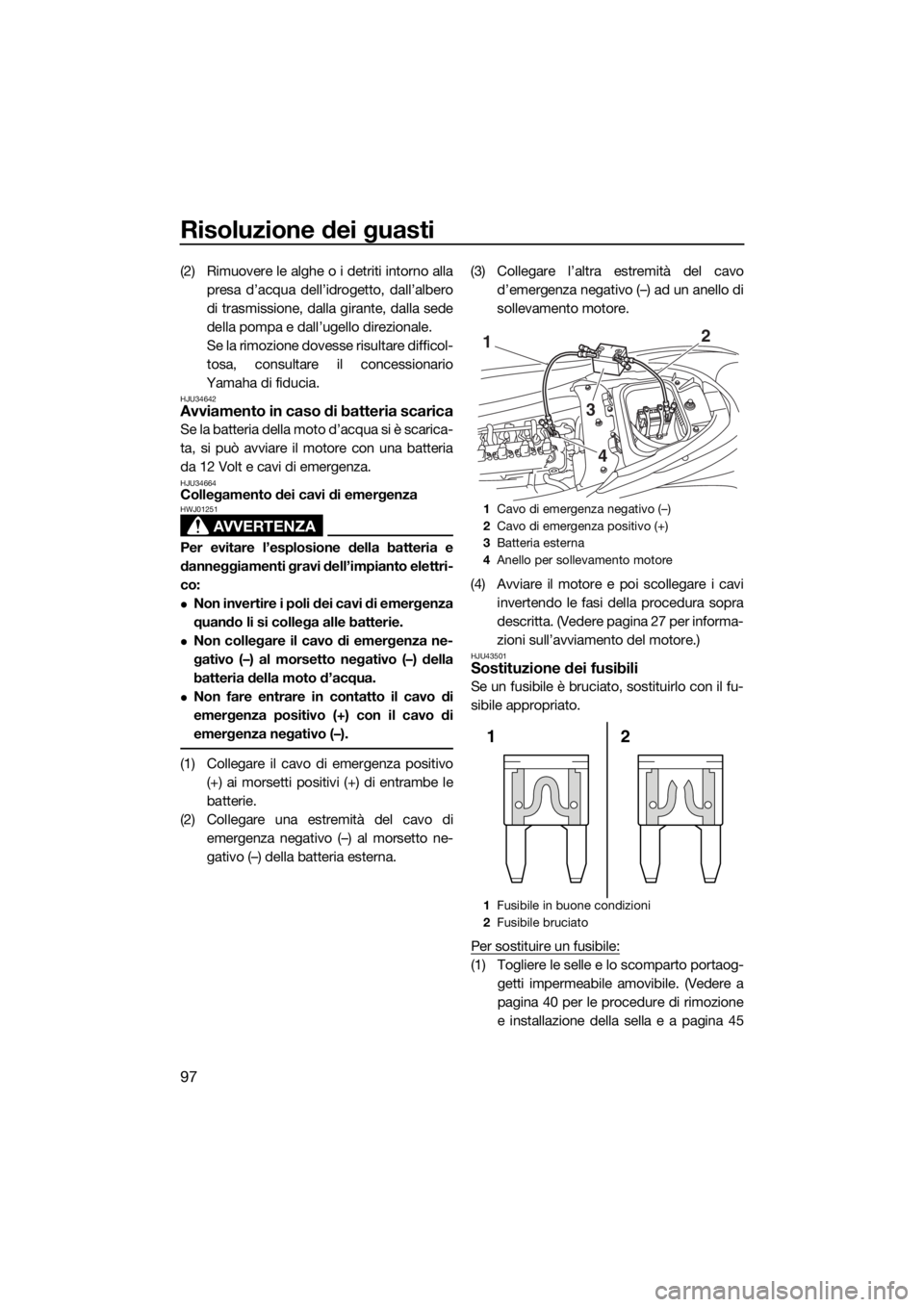

HJU34642Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria
da 12 Volt e cavi di emergenza.
HJU34664Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01251
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:
Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.
Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.
Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo
(+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di
emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna.(3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi
invertendo le fasi della procedura sopra
descritta. (Vedere pagina 27 per informa-
zioni sull’avviamento del motore.)
HJU43501Sostituzione dei fusibili
Se un fusibile è bruciato, sostituirlo con il fu-
sibile appropriato.
Per sostituire un fusibile:
(1) Togliere le selle e lo scomparto portaog-
getti impermeabile amovibile. (Vedere a
pagina 40 per le procedure di rimozione
e installazione della sella e a pagina 45
1Cavo di emergenza negativo (–)
2Cavo di emergenza positivo (+)
3Batteria esterna
4Anello per sollevamento motore
1Fusibile in buone condizioni
2Fusibile bruciato
2
3 1
4
2 1
UF3L72H0.book Page 97 Monday, July 20, 2015 10:40 AM

Risoluzione dei guasti
98
per le informazioni sullo scomparto por-
taoggetti impermeabile amovibile.)

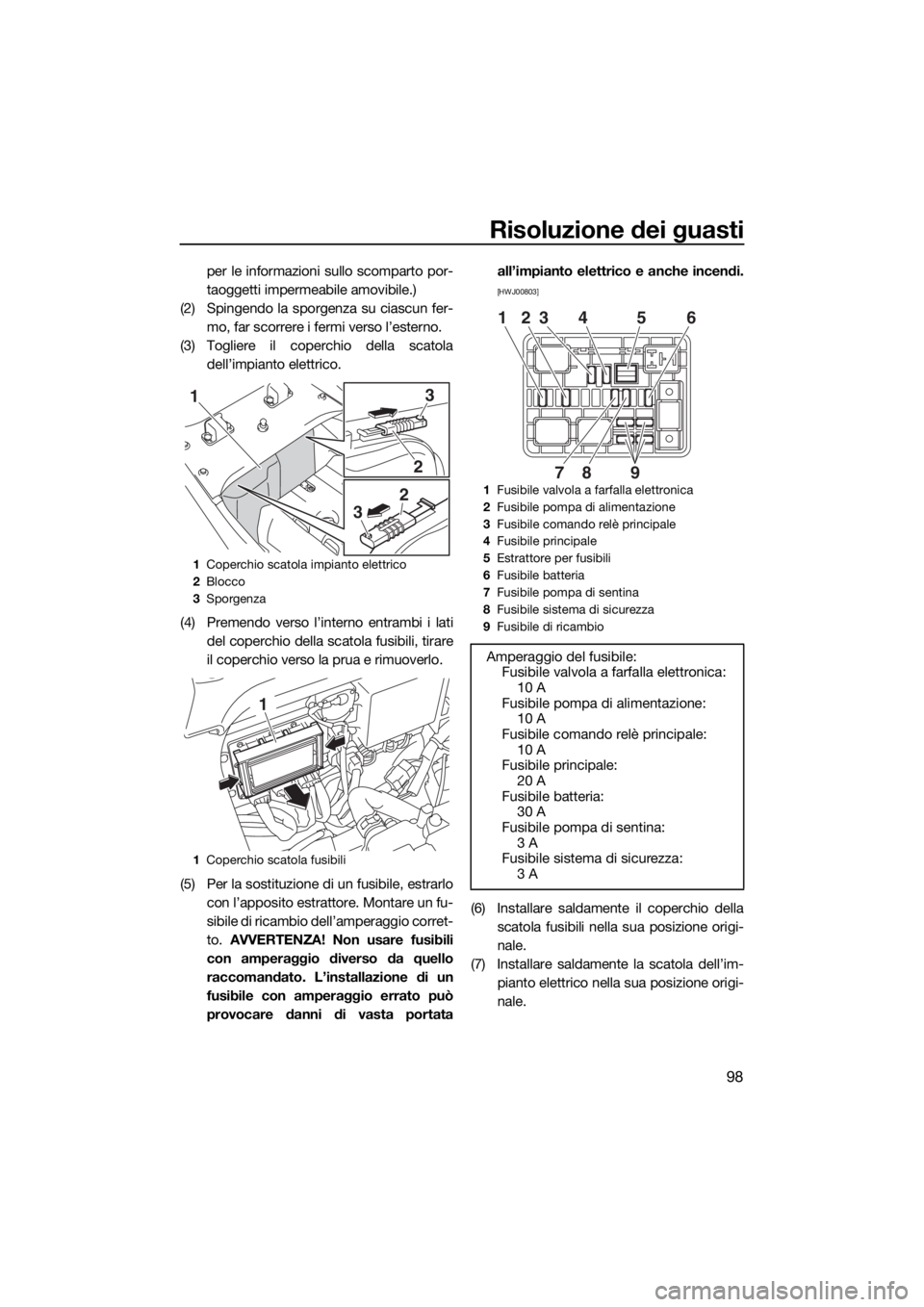

(2) Spingendo la sporgenza su ciascun fer-
mo, far scorrere i fermi verso l’esterno.
(3) Togliere il coperchio della scatola
dell’impianto elettrico.
(4) Premendo verso l’interno entrambi i lati
del coperchio della scatola fusibili, tirare
il coperchio verso la prua e rimuoverlo.
(5) Per la sostituzione di un fusibile, estrarlo
con l’apposito estrattore. Montare un fu-
sibile di ricambio dell’amperaggio corret-
to. AVVERTENZA! Non usare fusibili
con amperaggio diverso da quello
raccomandato. L’installazione di un
fusibile con amperaggio errato può
provocare danni di vasta portataall’impianto elettrico e anche incendi.
[HWJ00803]
(6) Installare saldamente il coperchio della
scatola fusibili nella sua posizione origi-
nale.
(7) Installare saldamente la scatola dell’im-
pianto elettrico nella sua posizione origi-
nale.
1Coperchio scatola impianto elettrico
2Blocco
3Sporgenza
1Coperchio scatola fusibili
1
2
3
2
3
1
1Fusibile valvola a farfalla elettronica
2Fusibile pompa di alimentazione
3Fusibile comando relè principale
4Fusibile principale
5Estrattore per fusibili
6Fusibile batteria
7Fusibile pompa di sentina
8Fusibile sistema di sicurezza
9Fusibile di ricambio
Amperaggio del fusibile:
Fusibile valvola a farfalla elettronica:
10 A
Fusibile pompa di alimentazione:
10 A
Fusibile comando relè principale:
10 A
Fusibile principale:
20 A
Fusibile batteria:
30 A
Fusibile pompa di sentina:
3 A
Fusibile sistema di sicurezza:
3 A
1
9 23 4 5 6
8 7
UF3L72H0.book Page 98 Monday, July 20, 2015 10:40 AM

Risoluzione dei guasti
99
(8) Far scorrere i fermi nelle loro posizioni
originali per bloccare bene il coperchio
della scatola dell’impianto elettrico in po-
sizione.
(9) Installare saldamente lo scomparto por-
taoggetti impermeabile amovibile e le
selle nelle loro posizioni originali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difetto-
so. In questo caso, fare controllare la moto
d’acqua da un concessionario Yamaha.

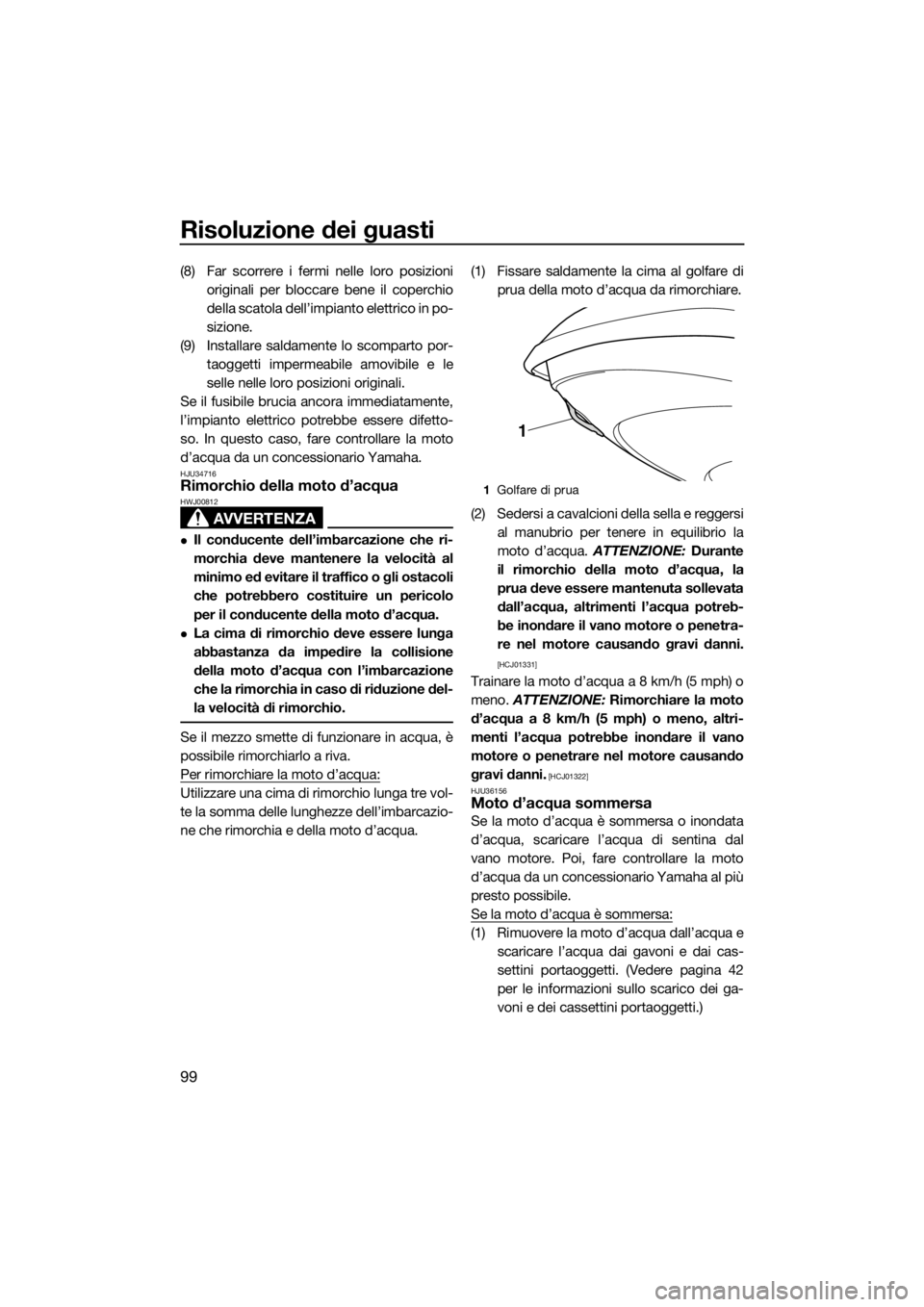

HJU34716Rimorchio della moto d’acqua
AVVERTENZA
HWJ00812
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre vol-
te la somma delle lunghezze dell’imbarcazio-
ne che rimorchia e della moto d’acqua.(1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi
al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante
il rimorchio della moto d’acqua, la
prua deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potreb-
be inondare il vano motore o penetra-
re nel motore causando gravi danni.
[HCJ01331]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01322]
HJU36156
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal
vano motore. Poi, fare controllare la moto
d’acqua da un concessionario Yamaha al più
presto possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e
scaricare l’acqua dai gavoni e dai cas-
settini portaoggetti. (Vedere pagina 42
per le informazioni sullo scarico dei ga-
voni e dei cassettini portaoggetti.)
1Golfare di prua
1
UF3L72H0.book Page 99 Monday, July 20, 2015 10:40 AM

Risoluzione dei guasti
100
(2) Scaricare l’acqua di sentina dal vano
motore. (Vedere pagina 51 per informa-
zioni sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da
un concessionario Yamaha. Altrimenti
il motore potrebbe danneggiarsi se-
riamente.
[HCJ00792]
UF3L72H0.book Page 100 Monday, July 20, 2015 10:40 AM

101
Indice
A
Acceleratore, leva .................................... 28
Accostamento a riva e ormeggio della
moto d’acqua ....................................... 78
Acqua di sentina, controllo ...................... 58
Acqua di sentina, scarico ......................... 51
Acqua di sentina, scarico a terra ............. 51
Acqua di sentina, scarico in acqua .......... 52
Allarme livello carburante ......................... 37
Arresto della moto d’acqua...................... 72
Assetto, sistema di cambio rapido
(Q.S.T.S.) .............................................. 32
Avviamento, interruttore........................... 27
B
Batteria, assistenza .................................. 81
Batteria, avviamento se scarica ............... 97
Batteria, controlli ...................................... 58
C
Capovolta, moto d’acqua ........................ 77
Carburante ............................................... 47
Carburante, indicatore livello ................... 37
Carburante, requisiti relativi a .................. 47
Carrello, partenza da................................ 77
Carrello, trasporto su ............................... 53
Cassettino portaoggetti ........................... 43
Cavi di emergenza, collegamento............ 97
Cofano, controllo ..................................... 65
Come usare la moto d’acqua................... 70
Come usare la moto d’acqua in
retromarcia ........................................... 73
Componenti principali, ubicazione........... 21
Condotti dell’acqua di raffreddamento,
lavaggio ................................................ 80
Contagiri................................................... 35
Contaore/Voltmetro ................................. 36
Controlli dei tappi filettati di scarico di
poppa ................................................... 64
Controlli del sistema dello sterzo
telescopico ........................................... 60
Controllo dell’ugello direzionale
dell’idrogetto e della cucchiaia
ribaltabile per l’inversione del flusso .... 64
Controllo strumento analogico doppio .... 65
Coperchio motore, rimozione e
installazione .......................................... 86D
Display delle informazioni ........................ 36
Dopo aver tolto la moto dall’acqua .......... 79
Dopo l’utilizzo, controlli ............................ 65
Dotazione ................................................. 40
Dotazioni di sicurezza, controllo .............. 64
E
Elenco dei controlli prima dell’utilizzo ...... 55
Emergenza, procedure ............................. 96
Equipaggiamento consigliato................... 16
Estintore, controllo ................................... 64
Etichette, altre ............................................ 9
Etichette di pericolo ................................... 5
Etichette, importanti ................................... 4
F
Fusibili, sostituzione ................................. 97
G
Gavone e cassettino portaoggetti ............ 42
Gavone impermeabile amovibile .............. 45
Gavoni e cassettini portaoggetti,
controlli ................................................. 63
Glossario, moto d’acqua.......................... 20
Gradino di risalita ..................................... 41
Guasti, individuazione .............................. 93
Guida, posizione ...................................... 68
I
Imparare a conoscere la moto d’acqua ... 67
Imparare ad usare la moto d’acqua ......... 67
Impianto di alimentazione, controlli ......... 57
Impostazioni del sistema antifurto
Yamaha ................................................. 26
Incustodita, moto d’acqua ....................... 69
Individuazione dei guasti, tabella ............. 93
Interruttori, controlli .................................. 63
K
Kit utensili in dotazione ............................ 86
L
Leva dell’acceleratore, controlli ............... 61
Limitazioni poste ai potenziali
conducenti della moto d’acqua ............ 11
Livello carburante, controllo..................... 57
Livello olio motore, controllo .................... 58
Lubrificazione ........................................... 84
Lungo termine, rimessaggio..................... 84
UF3L72H0.book Page 101 Monday, July 20, 2015 10:40 AM

Indice
102
M
Maniglia di risalita .................................... 41
Manutenzione........................................... 86
Modalità operative della moto d’acqua ... 33
Modalità regime ridotto ............................ 33
Modello, informazioni ................................. 3
Molo, salita a bordo e partenza da .......... 77
Moto d’acqua, caratteristiche .................. 17
Moto d’acqua, come usare la .................. 67
Moto d’acqua, funzioni di controllo ......... 25
Moto d’acqua, funzioni di navigazione .... 31
Moto d’acqua, messa in acqua ............... 68
Moto d’acqua sommersa ......................... 99
Motore, controllo...................................... 58
Motore in acqua, avviamento .................. 68
Motore, interruttore di spegnimento ........ 27
Motore, interruttore di spegnimento di
emergenza ............................................ 27
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni............................ 12
Navigazione sicura, regole ....................... 18
Numeri di identificazione............................ 1
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
O
Olio motore .............................................. 50
Olio motore e filtro olio............................. 91
Operazioni dopo l’utilizzo......................... 80
P
Partenza ................................................... 76
Poppa, golfari........................................... 42
Portabibite................................................ 45
Presa d’acqua dell’idrogetto, controlli ..... 64
Presa d’acqua dell’idrogetto e girante,
pulizia.................................................... 96
Prima dell’utilizzo, controlli ...................... 57
Prima dell’utilizzo, punti da controllare .... 57
Principale, numero di identificazione
(PRI-ID) ................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 42
Prua, golfare............................................. 42
Pulizia ....................................................... 84
Pulizia della moto d’acqua ....................... 81R
Regime minimo motore, controllo ............ 66
Requisiti dell’olio motore.......................... 50
Requisiti per l’utilizzo ............................... 13
Rimorchio della moto d’acqua ................. 99
Risalita a bordo con un passeggero ........ 74
Rischi, informazioni .................................. 16
Rodaggio .................................................. 54
Ruggine, protezione ................................. 85
S
Salire a bordo della moto d’acqua ........... 73
Salita a bordo senza assistenza............... 73
Scafo e ponte, controllo ........................... 64
Selle ......................................................... 40
Separatore acqua..................................... 30
Separatore d’acqua, controllo ................. 58
Sistema antifurto Yamaha ........................ 26
Sistema dello sterzo, controlli .................. 59
Sistema dello sterzo telescopico ............. 29
Sistema di cambio rapido dell’assetto
(Q.S.T.S.), controlli ................................ 60
Sistema di retromarcia ............................. 31
Sistema di retromarcia, controlli .............. 61
Spegnere il motore................................... 69
Spia di allarme controllo motore .............. 39
Spia di allarme pressione olio .................. 37
Spia di allarme surriscaldamento
motore .................................................. 38
Sterzo, sistema ........................................ 28
Strumento analogico doppio.................... 35
Supporto, coperchio e cinghia
dell’estintore, controlli .......................... 64
Supporto e coperchio dell’estintore......... 45
T
Tabella di manutenzione periodica .......... 88
Targhetta del produttore ............................ 3
Telecomando ........................................... 25
Telecomando, controllo ........................... 62
Tirante di spegnimento di emergenza
del motore, controllo ............................ 62
U
Uscita di controllo dell’acqua di
raffreddamento, controllo ..................... 65
Uscite di controllo dell’acqua di
raffreddamento ..................................... 29
UF3L72H0.book Page 102 Monday, July 20, 2015 10:40 AM

Indice
103
Utilizzo in zone in cui si accumulano
alghe ..................................................... 79
Utilizzo responsabile della moto
d’acqua................................................. 19
V
Vano motore, controllo ............................ 57
Velocità, indicatore .................................. 35
Virate, esecuzione .................................... 70
UF3L72H0.book Page 103 Monday, July 20, 2015 10:40 AM
