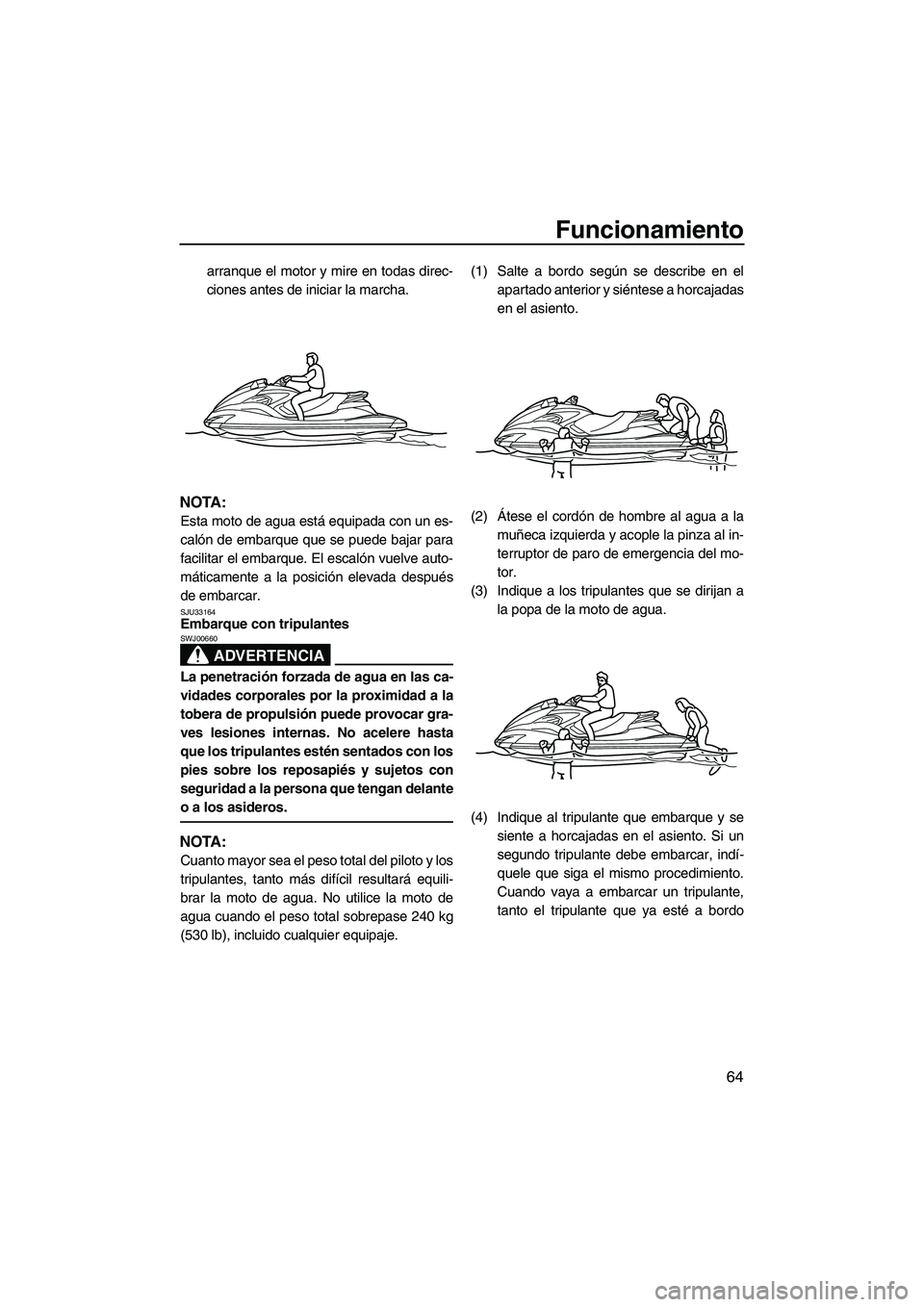

Funcionamiento
64
arranque el motor y mire en todas direc-
ciones antes de iniciar la marcha.
NOTA:
Esta moto de agua está equipada con un es-
calón de embarque que se puede bajar para
facilitar el embarque. El escalón vuelve auto-
máticamente a la posición elevada después
de embarcar.
SJU33164Embarque con tripulantes
ADVERTENCIA
SWJ00660
La penetración forzada de agua en las ca-
vidades corporales por la proximidad a la
tobera de propulsión puede provocar gra-
ves lesiones internas. No acelere hasta
que los tripulantes estén sentados con los
pies sobre los reposapiés y sujetos con
seguridad a la persona que tengan delante
o a los asideros.
NOTA:
Cuanto mayor sea el peso total del piloto y los
tripulantes, tanto más difícil resultará equili-
brar la moto de agua. No utilice la moto de
agua cuando el peso total sobrepase 240 kg
(530 lb), incluido cualquier equipaje.(1) Salte a bordo según se describe en el
apartado anterior y siéntese a horcajadas
en el asiento.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Indique a los tripulantes que se dirijan a
la popa de la moto de agua.
(4) Indique al tripulante que embarque y se
siente a horcajadas en el asiento. Si un
segundo tripulante debe embarcar, indí-
quele que siga el mismo procedimiento.
Cuando vaya a embarcar un tripulante,
tanto el tripulante que ya esté a bordo
UF2C70S0.book Page 64 Tuesday, November 4, 2008 4:30 PM

Funcionamiento
65
como el piloto deben tratar de mantener
la moto de agua equilibrada.
(5) Compruebe que los tripulantes tengan
los pies apoyados en el suelo del reposa-
piés y que se sujeten firmemente a la
persona que tengan delante o a los asi-
deros. Nunca debe ir un tripulante monta-
do delante del piloto.
(6) Arranque el motor, mire en todas direc-
ciones y seguidamente acelere hasta al-
canzar la velocidad de planeo.
Embarcar cuando resulta difícil mantener en
equilibrio la moto de agua parada:
(1) Mientras los tripulantes se encuentran en
pie sujetando la moto de agua, súbase a
la plataforma de embarque de rodillas,vaya al asiento y siéntese a horcajadas
para equilibrar la embarcación.
(2) Indique a uno de los tripulantes que suba
a la plataforma de embarque de rodillas,
que vaya al asiento y que se siente a hor-
cajadas para equilibrar la moto de agua.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(4) Arranque el motor y manténgalo al ralen-
tí.
(5) Indique al segundo tripulante que suba a
la plataforma de embarque de rodillas y
luego que vaya al asiento mientras la
moto de agua acelera.
UF2C70S0.book Page 65 Tuesday, November 4, 2008 4:30 PM

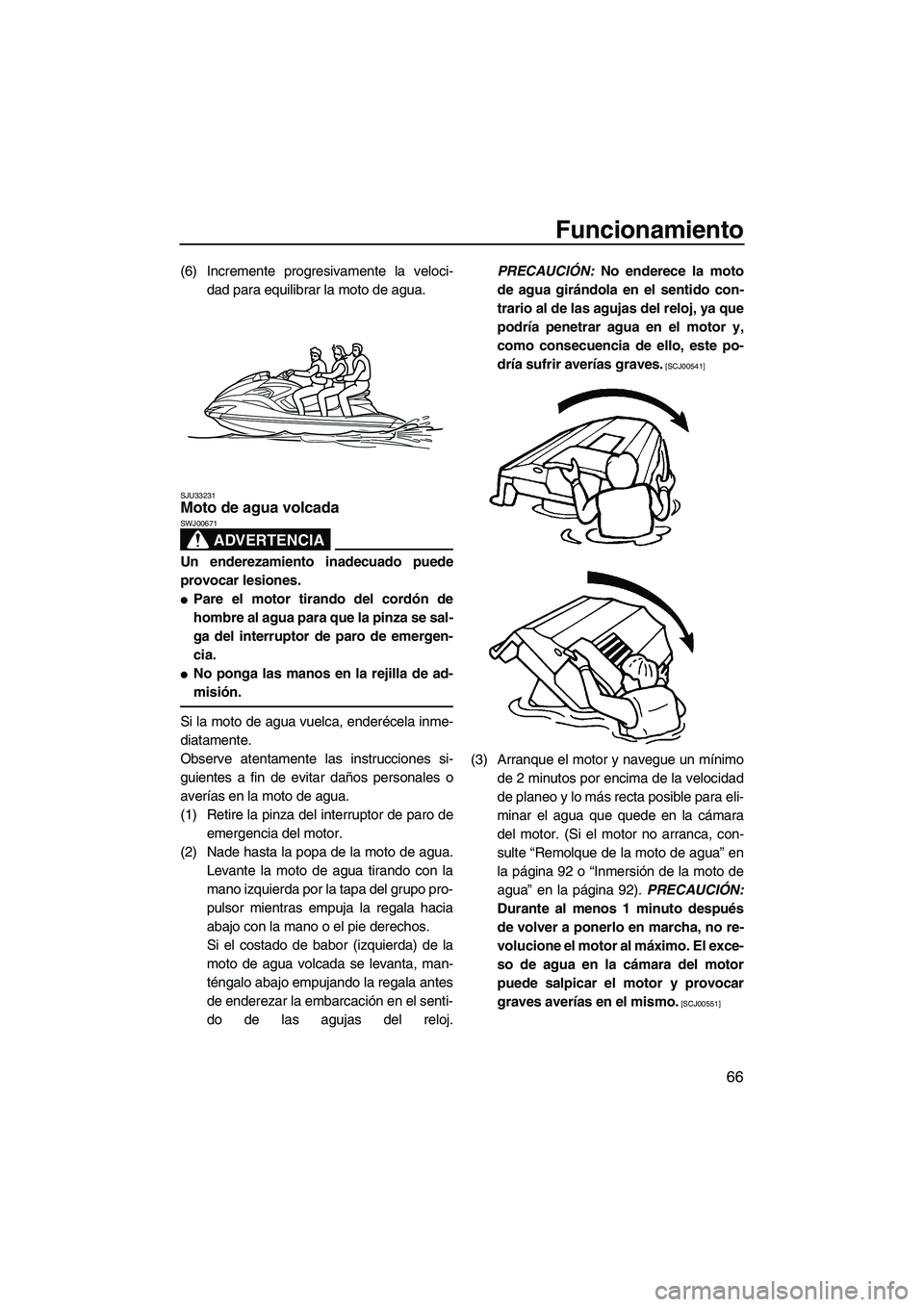

Funcionamiento
66
(6) Incremente progresivamente la veloci-
dad para equilibrar la moto de agua.
SJU33231Moto de agua volcada
ADVERTENCIA
SWJ00671
Un enderezamiento inadecuado puede
provocar lesiones.

Pare el motor tirando del cordón de
hombre al agua para que la pinza se sal-
ga del interruptor de paro de emergen-
cia.

No ponga las manos en la rejilla de ad-
misión.
Si la moto de agua vuelca, enderécela inme-
diatamente.
Observe atentamente las instrucciones si-
guientes a fin de evitar daños personales o
averías en la moto de agua.
(1) Retire la pinza del interruptor de paro de
emergencia del motor.
(2) Nade hasta la popa de la moto de agua.
Levante la moto de agua tirando con la
mano izquierda por la tapa del grupo pro-
pulsor mientras empuja la regala hacia
abajo con la mano o el pie derechos.
Si el costado de babor (izquierda) de la
moto de agua volcada se levanta, man-
téngalo abajo empujando la regala antes
de enderezar la embarcación en el senti-
do de las agujas del reloj.PRECAUCIÓN: No enderece la moto
de agua girándola en el sentido con-
trario al de las agujas del reloj, ya que
podría penetrar agua en el motor y,
como consecuencia de ello, este po-
dría sufrir averías graves.
[SCJ00541]
(3) Arranque el motor y navegue un mínimo
de 2 minutos por encima de la velocidad
de planeo y lo más recta posible para eli-
minar el agua que quede en la cámara
del motor. (Si el motor no arranca, con-
sulte “Remolque de la moto de agua” en
la página 92 o “Inmersión de la moto de
agua” en la página 92). PRECAUCIÓN:
Durante al menos 1 minuto después
de volver a ponerlo en marcha, no re-
volucione el motor al máximo. El exce-
so de agua en la cámara del motor
puede salpicar el motor y provocar
graves averías en el mismo.
[SCJ00551]
UF2C70S0.book Page 66 Tuesday, November 4, 2008 4:30 PM

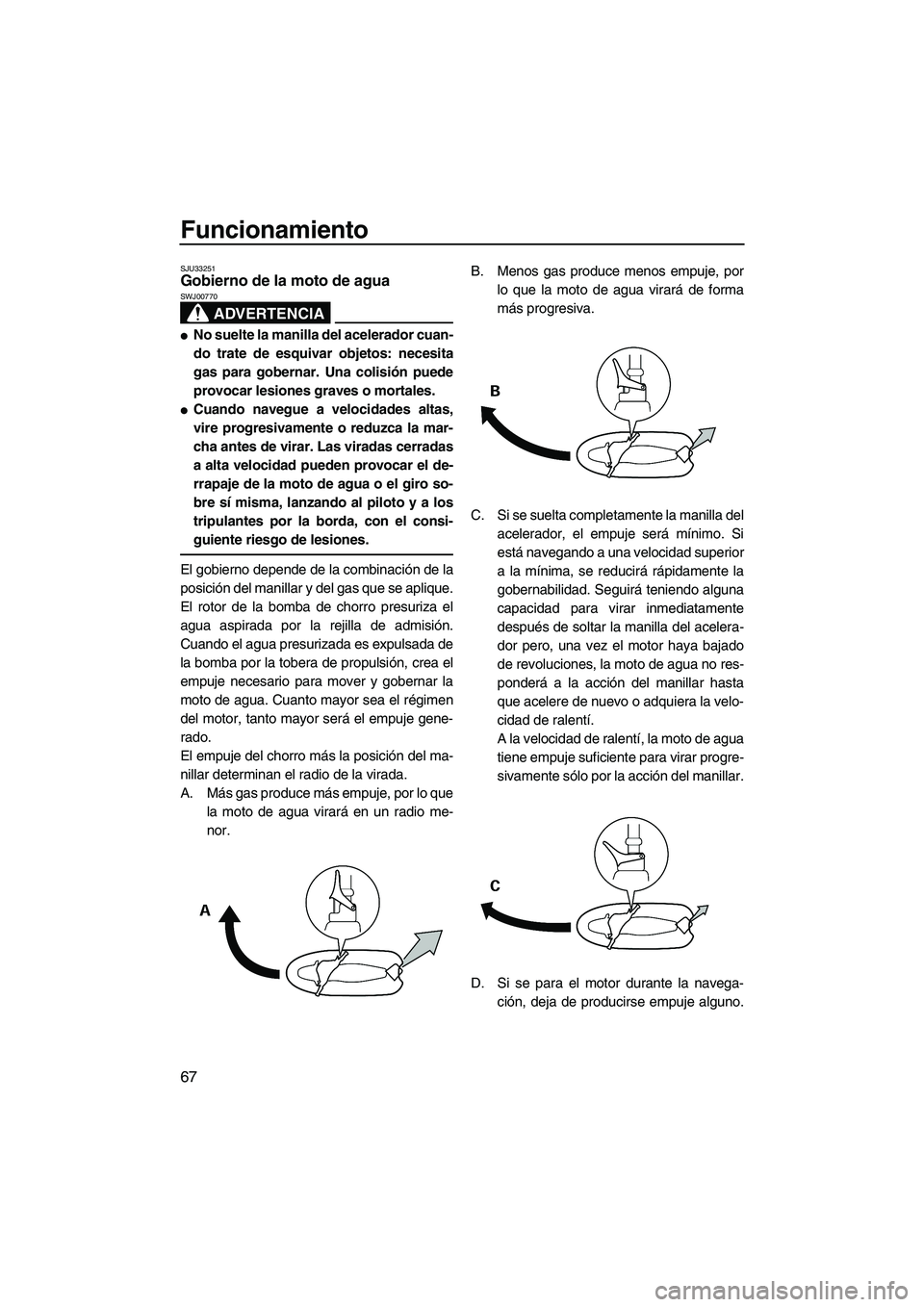

Funcionamiento
67
SJU33251Gobierno de la moto de agua
ADVERTENCIA
SWJ00770

No suelte la manilla del acelerador cuan-
do trate de esquivar objetos: necesita
gas para gobernar. Una colisión puede
provocar lesiones graves o mortales.

Cuando navegue a velocidades altas,
vire progresivamente o reduzca la mar-
cha antes de virar. Las viradas cerradas
a alta velocidad pueden provocar el de-
rrapaje de la moto de agua o el giro so-
bre sí misma, lanzando al piloto y a los
tripulantes por la borda, con el consi-
guiente riesgo de lesiones.
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión.
Cuando el agua presurizada es expulsada de
la bomba por la tobera de propulsión, crea el
empuje necesario para mover y gobernar la
moto de agua. Cuanto mayor sea el régimen
del motor, tanto mayor será el empuje gene-
rado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por lo que
la moto de agua virará en un radio me-
nor.B. Menos gas produce menos empuje, por
lo que la moto de agua virará de forma
más progresiva.
C. Si se suelta completamente la manilla del
acelerador, el empuje será mínimo. Si
está navegando a una velocidad superior
a la mínima, se reducirá rápidamente la
gobernabilidad. Seguirá teniendo alguna
capacidad para virar inmediatamente
después de soltar la manilla del acelera-
dor pero, una vez el motor haya bajado
de revoluciones, la moto de agua no res-
ponderá a la acción del manillar hasta
que acelere de nuevo o adquiera la velo-
cidad de ralentí.
A la velocidad de ralentí, la moto de agua
tiene empuje suficiente para virar progre-
sivamente sólo por la acción del manillar.
D. Si se para el motor durante la navega-
ción, deja de producirse empuje alguno.
UF2C70S0.book Page 67 Tuesday, November 4, 2008 4:30 PM

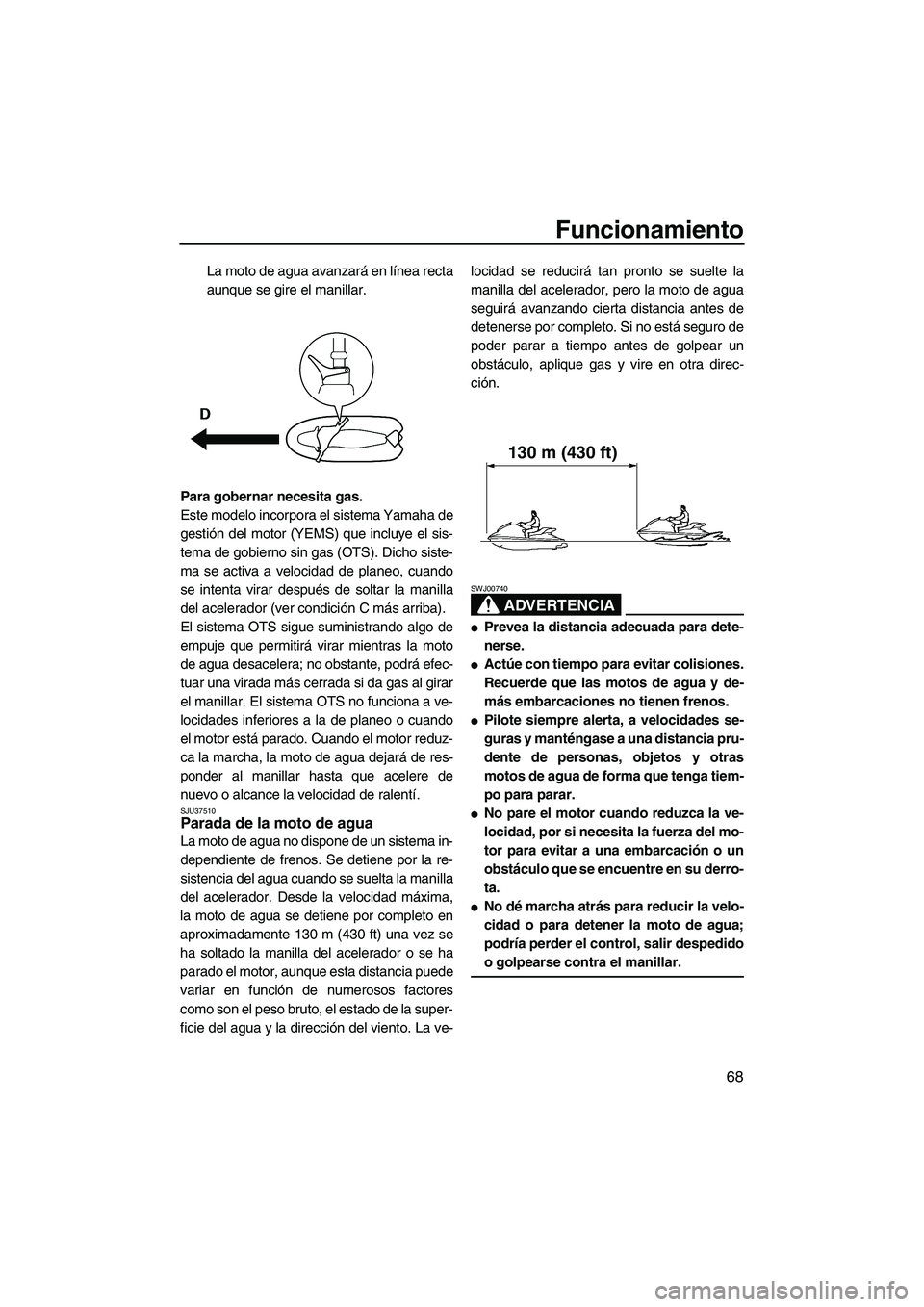

Funcionamiento
68
La moto de agua avanzará en línea recta
aunque se gire el manillar.
Para gobernar necesita gas.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el sis-
tema de gobierno sin gas (OTS). Dicho siste-
ma se activa a velocidad de planeo, cuando
se intenta virar después de soltar la manilla
del acelerador (ver condición C más arriba).
El sistema OTS sigue suministrando algo de
empuje que permitirá virar mientras la moto
de agua desacelera; no obstante, podrá efec-
tuar una virada más cerrada si da gas al girar
el manillar. El sistema OTS no funciona a ve-
locidades inferiores a la de planeo o cuando
el motor está parado. Cuando el motor reduz-
ca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de
nuevo o alcance la velocidad de ralentí.
SJU37510Parada de la moto de agua
La moto de agua no dispone de un sistema in-
dependiente de frenos. Se detiene por la re-
sistencia del agua cuando se suelta la manilla
del acelerador. Desde la velocidad máxima,
la moto de agua se detiene por completo en
aproximadamente 130 m (430 ft) una vez se
ha soltado la manilla del acelerador o se ha
parado el motor, aunque esta distancia puede
variar en función de numerosos factores
como son el peso bruto, el estado de la super-
ficie del agua y la dirección del viento. La ve-locidad se reducirá tan pronto se suelte la
manilla del acelerador, pero la moto de agua
seguirá avanzando cierta distancia antes de
detenerse por completo. Si no está seguro de
poder parar a tiempo antes de golpear un
obstáculo, aplique gas y vire en otra direc-
ción.
ADVERTENCIA
SWJ00740

Prevea la distancia adecuada para dete-
nerse.

Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.

Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia pru-
dente de personas, objetos y otras
motos de agua de forma que tenga tiem-
po para parar.

No pare el motor cuando reduzca la ve-
locidad, por si necesita la fuerza del mo-
tor para evitar a una embarcación o un
obstáculo que se encuentre en su derro-
ta.

No dé marcha atrás para reducir la velo-
cidad o para detener la moto de agua;
podría perder el control, salir despedido
o golpearse contra el manillar.
130 m (430 ft)
UF2C70S0.book Page 68 Tuesday, November 4, 2008 4:30 PM

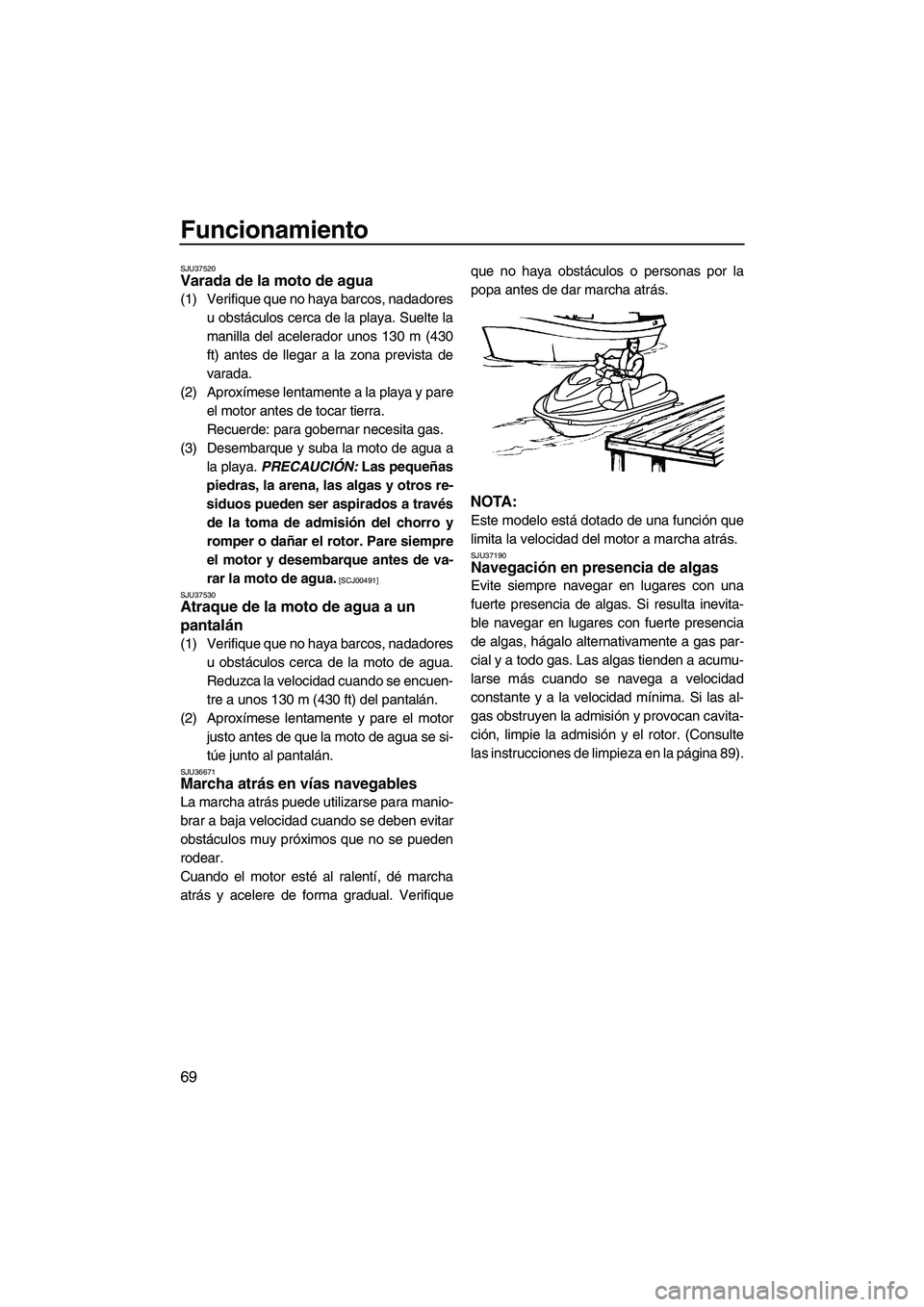

Funcionamiento
69
SJU37520Varada de la moto de agua
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca de la playa. Suelte la
manilla del acelerador unos 130 m (430
ft) antes de llegar a la zona prevista de
varada.
(2) Aproxímese lentamente a la playa y pare
el motor antes de tocar tierra.
Recuerde: para gobernar necesita gas.
(3) Desembarque y suba la moto de agua a
la playa. PRECAUCIÓN: Las pequeñas
piedras, la arena, las algas y otros re-
siduos pueden ser aspirados a través
de la toma de admisión del chorro y
romper o dañar el rotor. Pare siempre
el motor y desembarque antes de va-
rar la moto de agua.
[SCJ00491]
SJU37530
Atraque de la moto de agua a un
pantalán
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca de la moto de agua.
Reduzca la velocidad cuando se encuen-
tre a unos 130 m (430 ft) del pantalán.
(2) Aproxímese lentamente y pare el motor
justo antes de que la moto de agua se si-
túe junto al pantalán.
SJU36671Marcha atrás en vías navegables
La marcha atrás puede utilizarse para manio-
brar a baja velocidad cuando se deben evitar
obstáculos muy próximos que no se pueden
rodear.
Cuando el motor esté al ralentí, dé marcha
atrás y acelere de forma gradual. Verifiqueque no haya obstáculos o personas por la
popa antes de dar marcha atrás.
NOTA:
Este modelo está dotado de una función que
limita la velocidad del motor a marcha atrás.
SJU37190Navegación en presencia de algas
Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevita-
ble navegar en lugares con fuerte presencia
de algas, hágalo alternativamente a gas par-
cial y a todo gas. Las algas tienden a acumu-
larse más cuando se navega a velocidad
constante y a la velocidad mínima. Si las al-
gas obstruyen la admisión y provocan cavita-
ción, limpie la admisión y el rotor. (Consulte
las instrucciones de limpieza en la página 89).
UF2C70S0.book Page 69 Tuesday, November 4, 2008 4:30 PM

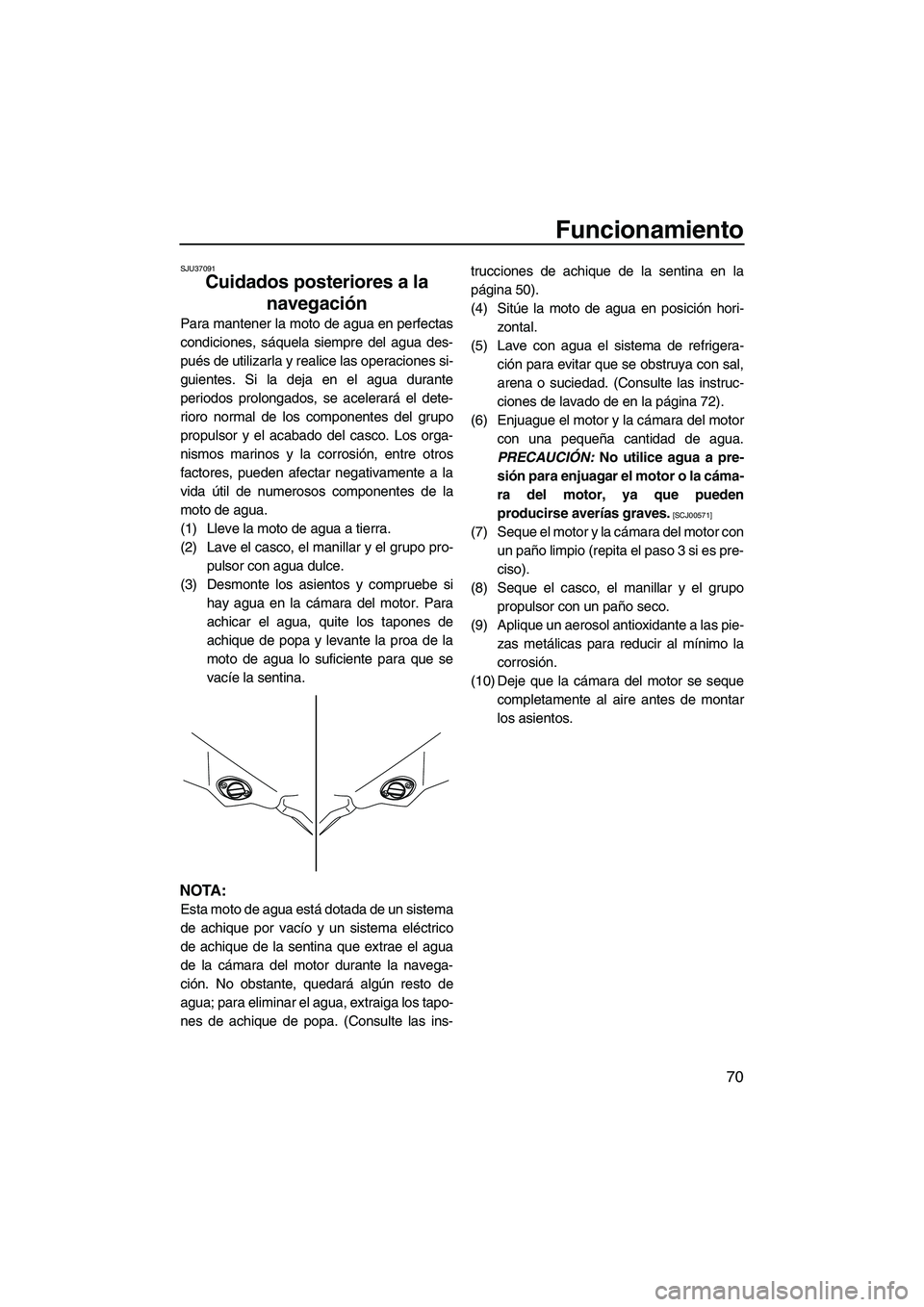

Funcionamiento
70
SJU37091
Cuidados posteriores a la
navegación
Para mantener la moto de agua en perfectas
condiciones, sáquela siempre del agua des-
pués de utilizarla y realice las operaciones si-
guientes. Si la deja en el agua durante
periodos prolongados, se acelerará el dete-
rioro normal de los componentes del grupo
propulsor y el acabado del casco. Los orga-
nismos marinos y la corrosión, entre otros
factores, pueden afectar negativamente a la
vida útil de numerosos componentes de la
moto de agua.
(1) Lleve la moto de agua a tierra.
(2) Lave el casco, el manillar y el grupo pro-
pulsor con agua dulce.
(3) Desmonte los asientos y compruebe si
hay agua en la cámara del motor. Para
achicar el agua, quite los tapones de
achique de popa y levante la proa de la
moto de agua lo suficiente para que se
vacíe la sentina.
NOTA:
Esta moto de agua está dotada de un sistema
de achique por vacío y un sistema eléctrico
de achique de la sentina que extrae el agua
de la cámara del motor durante la navega-
ción. No obstante, quedará algún resto de
agua; para eliminar el agua, extraiga los tapo-
nes de achique de popa. (Consulte las ins-trucciones de achique de la sentina en la
página 50).
(4) Sitúe la moto de agua en posición hori-
zontal.
(5) Lave con agua el sistema de refrigera-
ción para evitar que se obstruya con sal,
arena o suciedad. (Consulte las instruc-
ciones de lavado de en la página 72).
(6) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.
PRECAUCIÓN: No utilice agua a pre-
sión para enjuagar el motor o la cáma-
ra del motor, ya que pueden
producirse averías graves.
[SCJ00571]
(7) Seque el motor y la cámara del motor con
un paño limpio (repita el paso 3 si es pre-
ciso).
(8) Seque el casco, el manillar y el grupo
propulsor con un paño seco.
(9) Aplique un aerosol antioxidante a las pie-
zas metálicas para reducir al mínimo la
corrosión.
(10) Deje que la cámara del motor se seque
completamente al aire antes de montar
los asientos.
UF2C70S0.book Page 70 Tuesday, November 4, 2008 4:30 PM

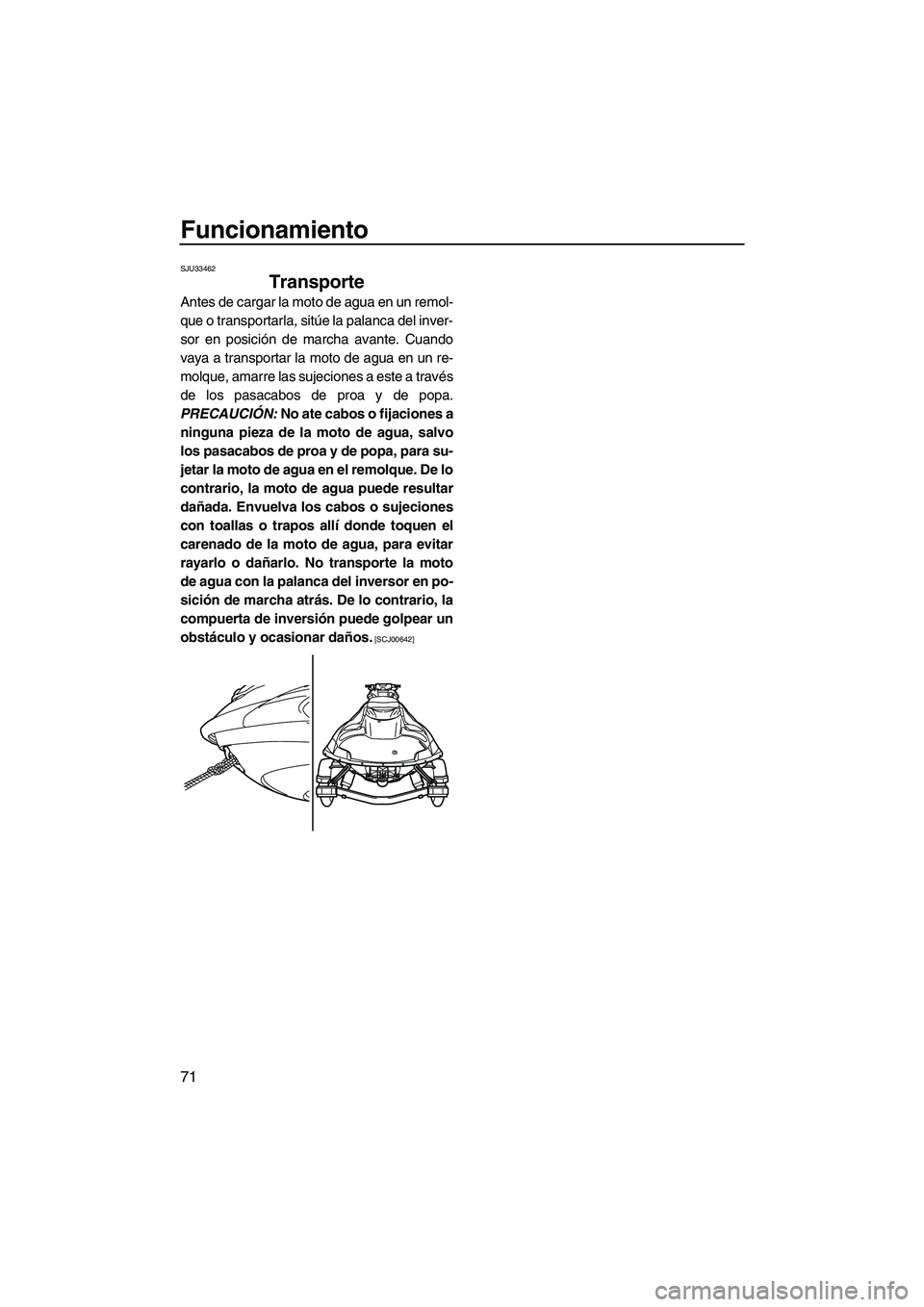

Funcionamiento
71
SJU33462
Transporte
Antes de cargar la moto de agua en un remol-
que o transportarla, sitúe la palanca del inver-
sor en posición de marcha avante. Cuando
vaya a transportar la moto de agua en un re-
molque, amarre las sujeciones a este a través
de los pasacabos de proa y de popa.
PRECAUCIÓN: No ate cabos o fijaciones a
ninguna pieza de la moto de agua, salvo
los pasacabos de proa y de popa, para su-
jetar la moto de agua en el remolque. De lo
contrario, la moto de agua puede resultar
dañada. Envuelva los cabos o sujeciones
con toallas o trapos allí donde toquen el
carenado de la moto de agua, para evitar
rayarlo o dañarlo. No transporte la moto
de agua con la palanca del inversor en po-
sición de marcha atrás. De lo contrario, la
compuerta de inversión puede golpear un
obstáculo y ocasionar daños.
[SCJ00642]
UF2C70S0.book Page 71 Tuesday, November 4, 2008 4:30 PM

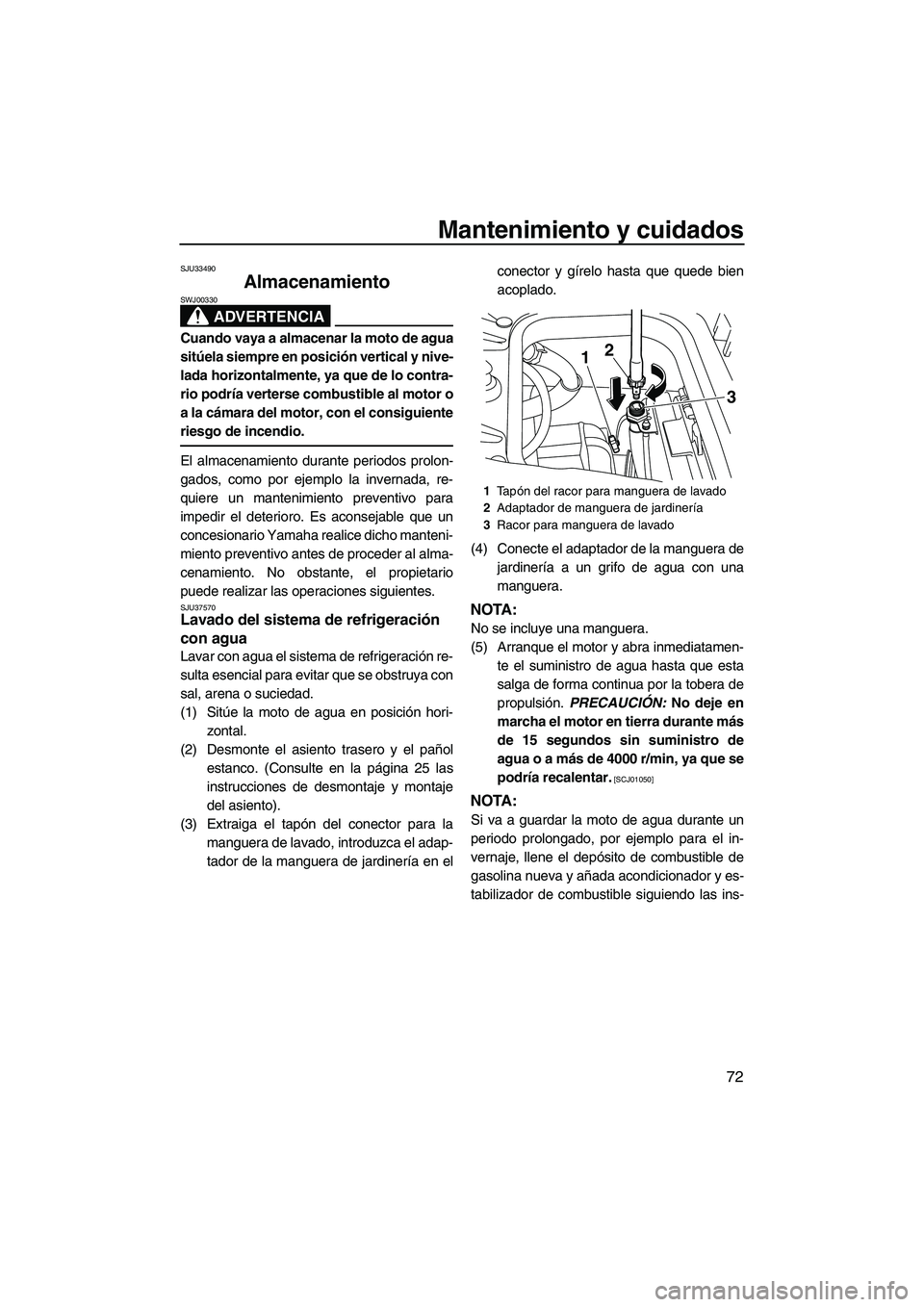

Mantenimiento y cuidados
72
SJU33490
Almacenamiento
ADVERTENCIA
SWJ00330
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho manteni-
miento preventivo antes de proceder al alma-
cenamiento. No obstante, el propietario
puede realizar las operaciones siguientes.
SJU37570Lavado del sistema de refrigeración
con agua
Lavar con agua el sistema de refrigeración re-
sulta esencial para evitar que se obstruya con
sal, arena o suciedad.
(1) Sitúe la moto de agua en posición hori-
zontal.
(2) Desmonte el asiento trasero y el pañol
estanco. (Consulte en la página 25 las
instrucciones de desmontaje y montaje
del asiento).
(3) Extraiga el tapón del conector para la
manguera de lavado, introduzca el adap-
tador de la manguera de jardinería en elconector y gírelo hasta que quede bien
acoplado.
(4) Conecte el adaptador de la manguera de
jardinería a un grifo de agua con una
manguera.
NOTA:
No se incluye una manguera.
(5) Arranque el motor y abra inmediatamen-
te el suministro de agua hasta que esta
salga de forma continua por la tobera de
propulsión. PRECAUCIÓN: No deje en
marcha el motor en tierra durante más
de 15 segundos sin suministro de
agua o a más de 4000 r/min, ya que se
podría recalentar.
[SCJ01050]
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
1Ta pón del racor para manguera de lavado
2Adaptador de manguera de jardinería
3Racor para manguera de lavado
1
3 2
UF2C70S0.book Page 72 Tuesday, November 4, 2008 4:30 PM

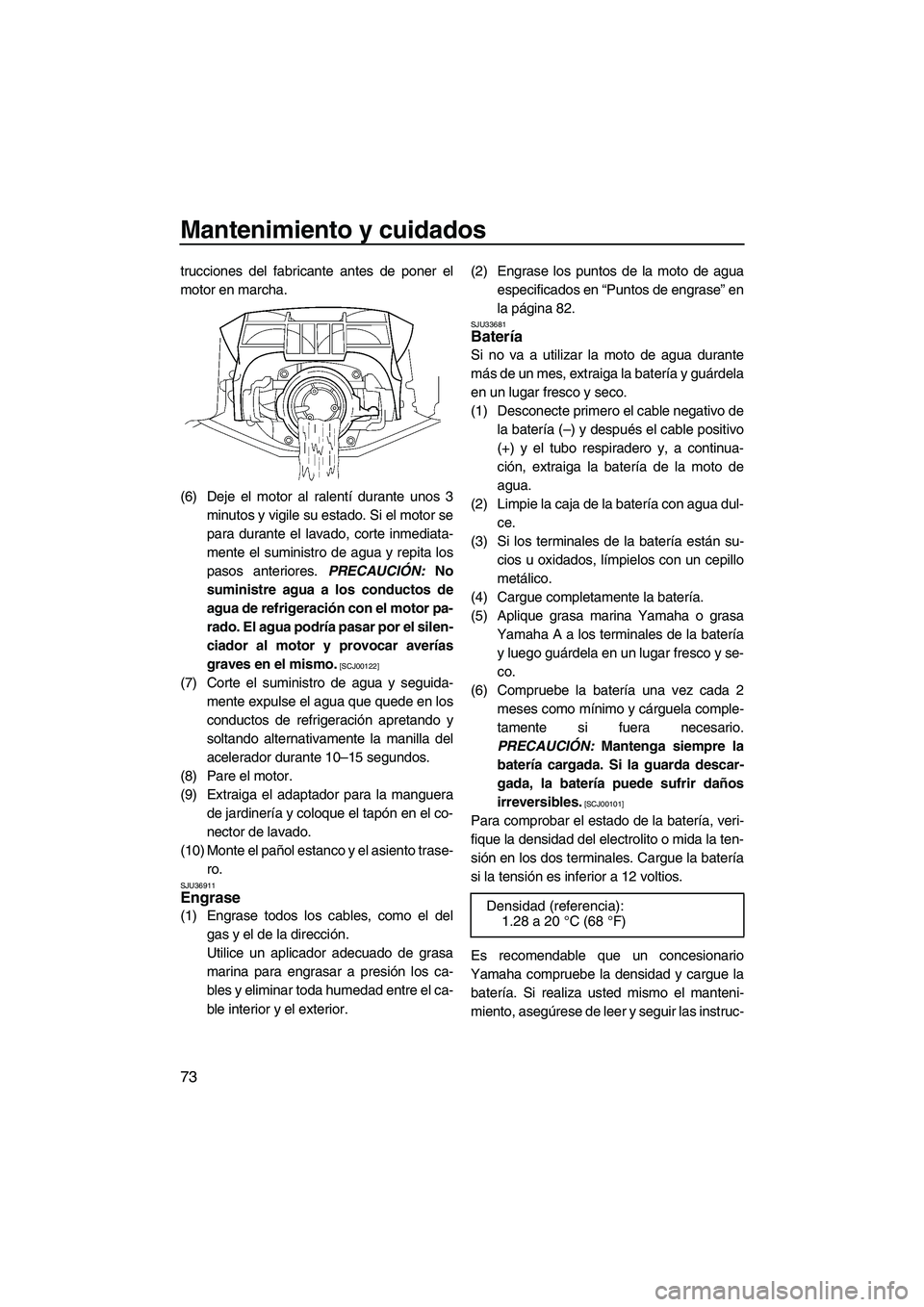

Mantenimiento y cuidados
73
trucciones del fabricante antes de poner el
motor en marcha.
(6) Deje el motor al ralentí durante unos 3
minutos y vigile su estado. Si el motor se
para durante el lavado, corte inmediata-
mente el suministro de agua y repita los
pasos anteriores. PRECAUCIÓN: No
suministre agua a los conductos de
agua de refrigeración con el motor pa-
rado. El agua podría pasar por el silen-
ciador al motor y provocar averías
graves en el mismo.
[SCJ00122]
(7) Corte el suministro de agua y seguida-
mente expulse el agua que quede en los
conductos de refrigeración apretando y
soltando alternativamente la manilla del
acelerador durante 10–15 segundos.
(8) Pare el motor.
(9) Extraiga el adaptador para la manguera
de jardinería y coloque el tapón en el co-
nector de lavado.
(10) Monte el pañol estanco y el asiento trase-
ro.
SJU36911Engrase
(1) Engrase todos los cables, como el del
gas y el de la dirección.
Utilice un aplicador adecuado de grasa
marina para engrasar a presión los ca-
bles y eliminar toda humedad entre el ca-
ble interior y el exterior.(2) Engrase los puntos de la moto de agua
especificados en “Puntos de engrase” en
la página 82.
SJU33681Batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería y guárdela
en un lugar fresco y seco.
(1) Desconecte primero el cable negativo de
la batería (–) y después el cable positivo
(+) y el tubo respiradero y, a continua-
ción, extraiga la batería de la moto de
agua.
(2) Limpie la caja de la batería con agua dul-
ce.
(3) Si los terminales de la batería están su-
cios u oxidados, límpielos con un cepillo
metálico.
(4) Cargue completamente la batería.
(5) Aplique grasa marina Yamaha o grasa
Yamaha A a los terminales de la batería
y luego guárdela en un lugar fresco y se-
co.
(6) Compruebe la batería una vez cada 2
meses como mínimo y cárguela comple-
tamente si fuera necesario.
PRECAUCIÓN: Mantenga siempre la
batería cargada. Si la guarda descar-
gada, la batería puede sufrir daños
irreversibles.
[SCJ00101]
Para comprobar el estado de la batería, veri-
fique la densidad del electrolito o mida la ten-
sión en los dos terminales. Cargue la batería
si la tensión es inferior a 12 voltios.
Es recomendable que un concesionario
Yamaha compruebe la densidad y cargue la
batería. Si realiza usted mismo el manteni-
miento, asegúrese de leer y seguir las instruc-
Densidad (referencia):
1.28 a 20 °C (68 °F)
UF2C70S0.book Page 73 Tuesday, November 4, 2008 4:30 PM
