YAMAHA FZS 2013 Manual de utilização (in Portuguese)

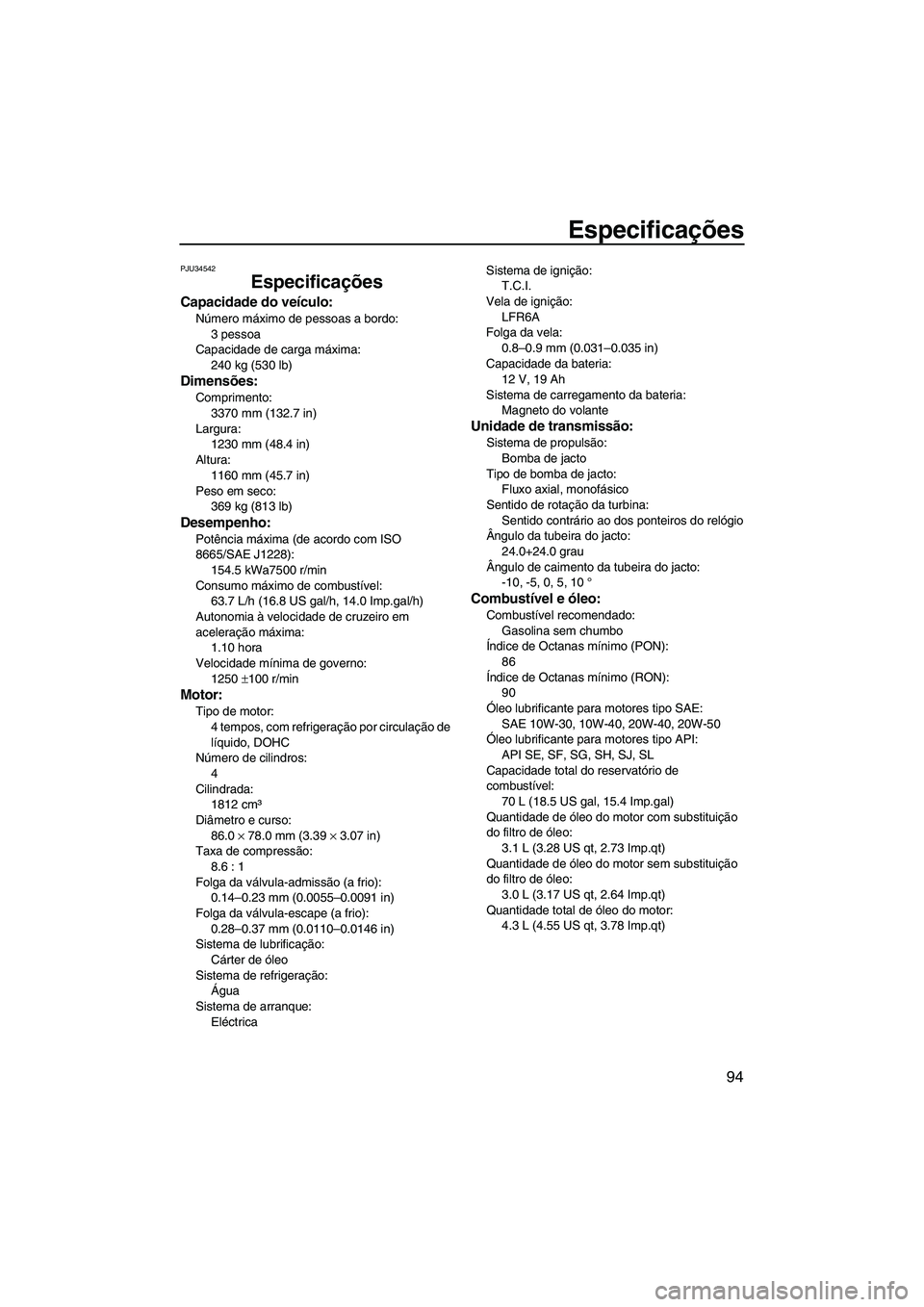

Especificações
94
PJU34542
Especificações
Capacidade do veículo:
Número máximo de pessoas a bordo:3 pessoa
Capacidade de carga máxima: 240 kg (530 lb)
Dimensões:
Comprimento:
3370 mm (132.7 in)
Largura: 1230 mm (48.4 in)
Altura: 1160 mm (45.7 in)
Peso em seco: 369 kg (813 lb)
Desempenho:
Potência máxima (de acordo com ISO
8665/SAE J1228):
154.5 kWa7500 r/min
Consumo máximo de combustível: 63.7 L/h (16.8 US gal/h, 14.0 Imp.gal/h)
Autonomia à velocidade de cruzeiro em
aceleração máxima: 1.10 hora
Velocidade mínima de governo: 1250 ±100 r/min
Motor:
Tipo de motor:
4 tempos, com refrigeração por circulação de
líquido, DOHC
Número de cilindros: 4
Cilindrada: 1812 cm³
Diâmetro e curso:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taxa de compressão: 8.6 : 1
Folga da válvula-admissão (a frio): 0.14–0.23 mm (0.0055–0.0091 in)
Folga da válvula-escape (a frio):
0.28–0.37 mm (0.0110–0.0146 in)
Sistema de lubrificação: Cárter de óleo
Sistema de refrigeração: Água
Sistema de arranque:
Eléctrica Sistema de ignição:
T.C.I.
Vela de ignição: LFR6A
Folga da vela:
0.8–0.9 mm (0.031–0.035 in)
Capacidade da bateria: 12 V, 19 Ah
Sistema de carregamento da bateria: Magneto do volante
Unidade de transmissão:
Sistema de propulsão:Bomba de jacto
Tipo de bomba de jacto: Fluxo axial, monofásico
Sentido de rotação da turbina: Sentido contrário ao dos ponteiros do relógio
Ângulo da tubeira do jacto:
24.0+24.0 grau
Ângulo de caimento da tubeira do jacto: -10, -5, 0, 5, 10 °
Combustível e óleo:
Combustível recomendado:
Gasolina sem chumbo
Índice de Octanas mínimo (PON): 86
Índice de Octanas mínimo (RON): 90
Óleo lubrificante para motores tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Óleo lubrificante para motores tipo API: API SE, SF, SG, SH, SJ, SL
Capacidade total do reservatório de
combustível: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantidade de óleo do motor com substituição
do filtro de óleo: 3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantidade de óleo do motor sem substituição
do filtro de óleo: 3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantidade total de óleo do motor: 4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C74P0.book Page 94 Wednesday, August 1, 2012 2:18 PM

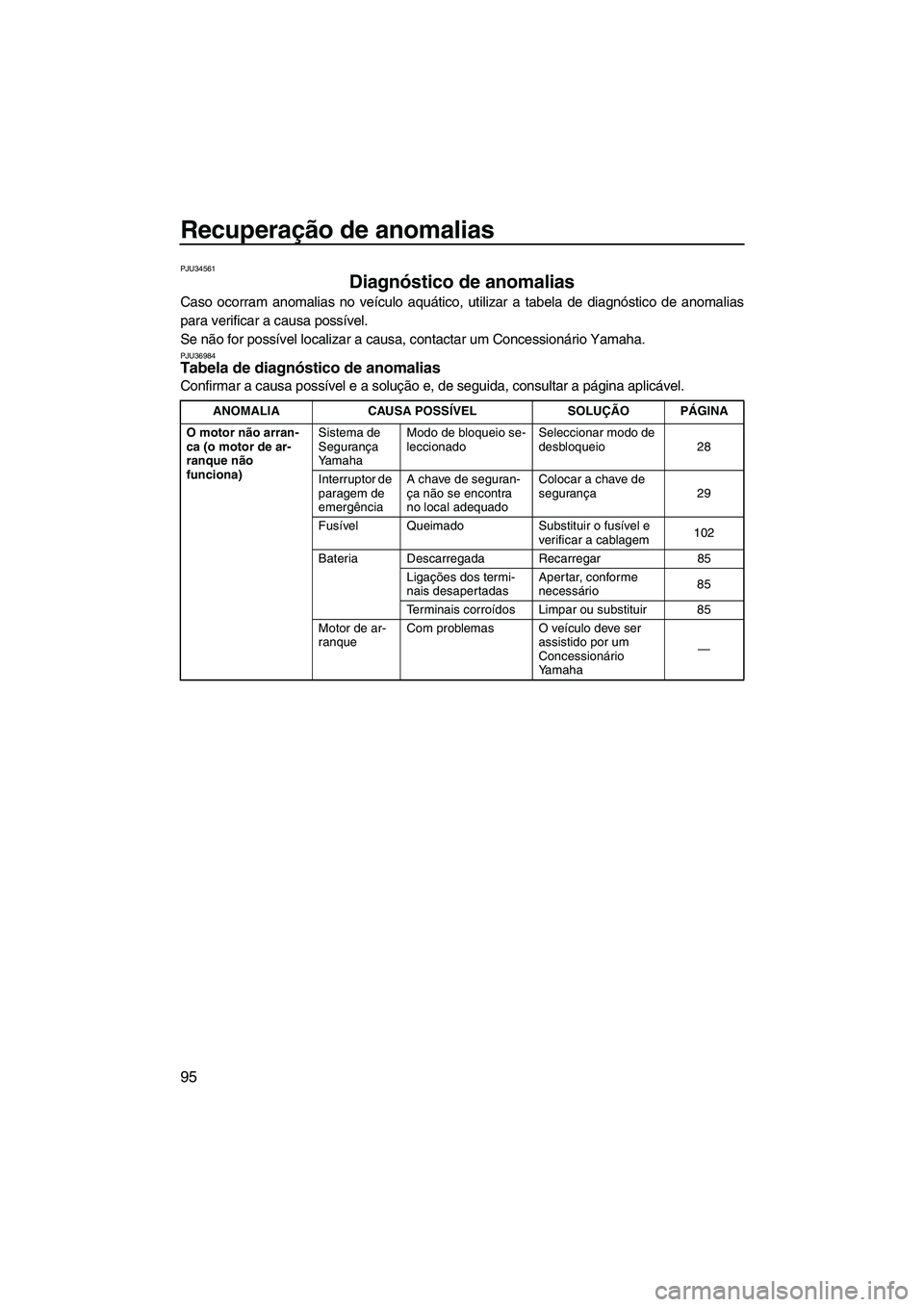

Recuperação de anomalias
95
PJU34561
Diagnóstico de anomalias
Caso ocorram anomalias no veículo aquático, utilizar a tabela de diagnóstico de anomalias
para verificar a causa possível.
Se não for possível localizar a causa, contactar um Concessionário Yamaha.
PJU36984Tabela de diagnóstico de anomalias
Confirmar a causa possível e a solução e, de seguida, consultar a página aplicável.
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
O motor não arran-
ca (o motor de ar-
ranque não
funciona) Sistema de
Segurança
Yamaha
Modo de bloqueio se-
leccionado
Seleccionar modo de
desbloqueio
28
Interruptor de
paragem de
emergência A chave de seguran-
ça não se encontra
no local adequado Colocar a chave de
segurança
29
Fusível Queimado Substituir o fusível e
verificar a cablagem 102
Bateria Descarregada Recarregar 85
Ligações dos termi-
nais desapertadas Apertar, conforme
necessário
85
Terminais corroídos Limpar ou substituir 85
Motor de ar-
ranque Com problemas O veículo deve ser
assistido por um
Concessionário
Yamaha —
UF2C74P0.book Page 95 Wednesday, August 1, 2012 2:18 PM

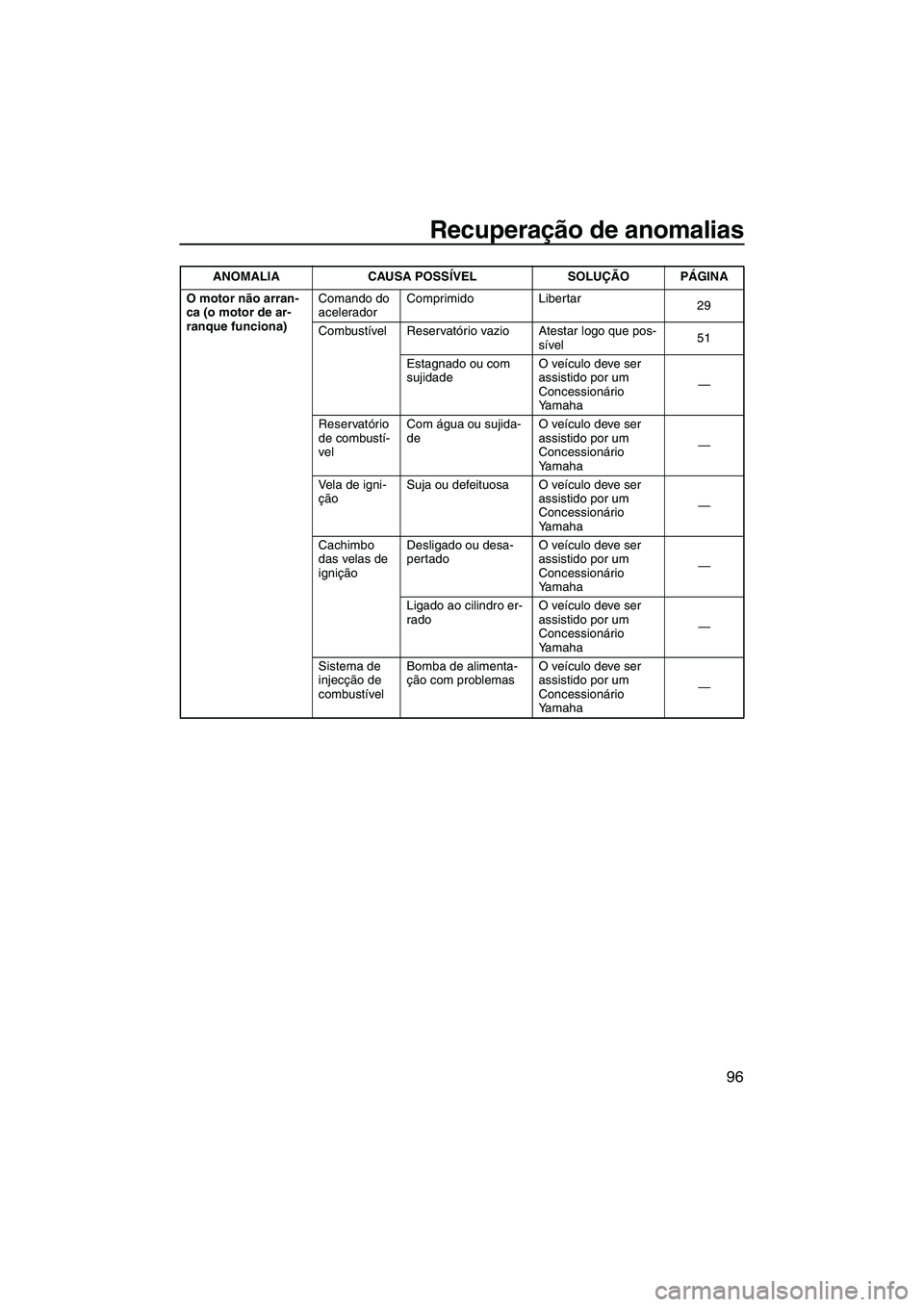

Recuperação de anomalias
96
O motor não arran-
ca (o motor de ar-
ranque funciona)Comando do
acelerador
Comprimido Libertar
29
Combustível Reservatório vazio Atestar logo que pos- sível51
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Yamaha —
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Ligado ao cilindro er-
rado O veículo deve ser
assistido por um
Concessionário
Yamaha —
Sistema de
injecção de
combustível Bomba de alimenta-
ção com problemas
O veículo deve ser
assistido por um
Concessionário
Yamaha —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2C74P0.book Page 96 Wednesday, August 1, 2012 2:18 PM

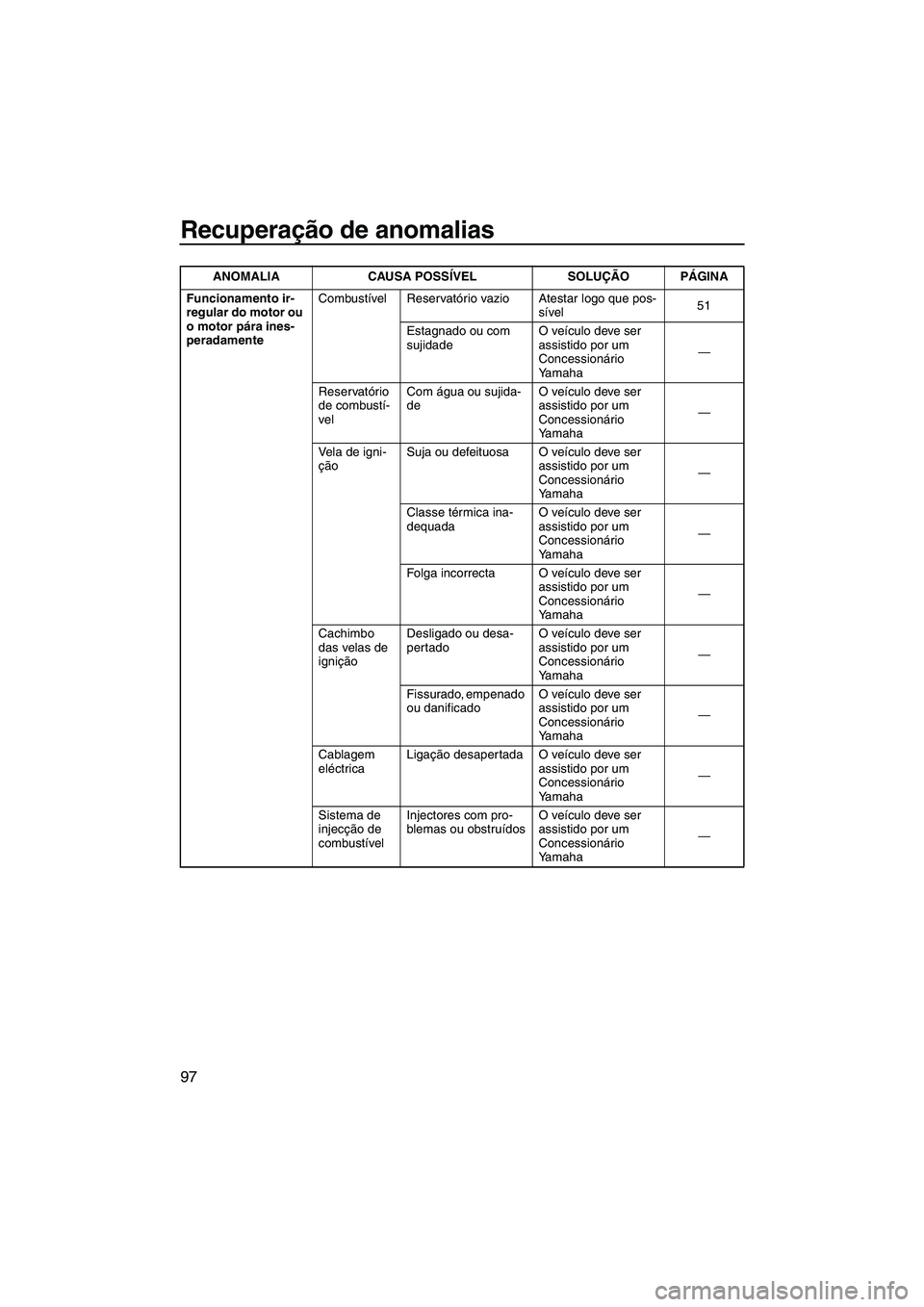

Recuperação de anomalias
97
Funcionamento ir-
regular do motor ou
o motor pára ines-
peradamenteCombustível Reservatório vazio Atestar logo que pos-
sível51
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Yamaha —
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Yamaha —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Fissurado, empenado
ou danificado O veículo deve ser
assistido por um
Concessionário
Yamaha —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Sistema de
injecção de
combustível Injectores com pro-
blemas ou obstruídos
O veículo deve ser
assistido por um
Concessionário
Yamaha —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2C74P0.book Page 97 Wednesday, August 1, 2012 2:18 PM

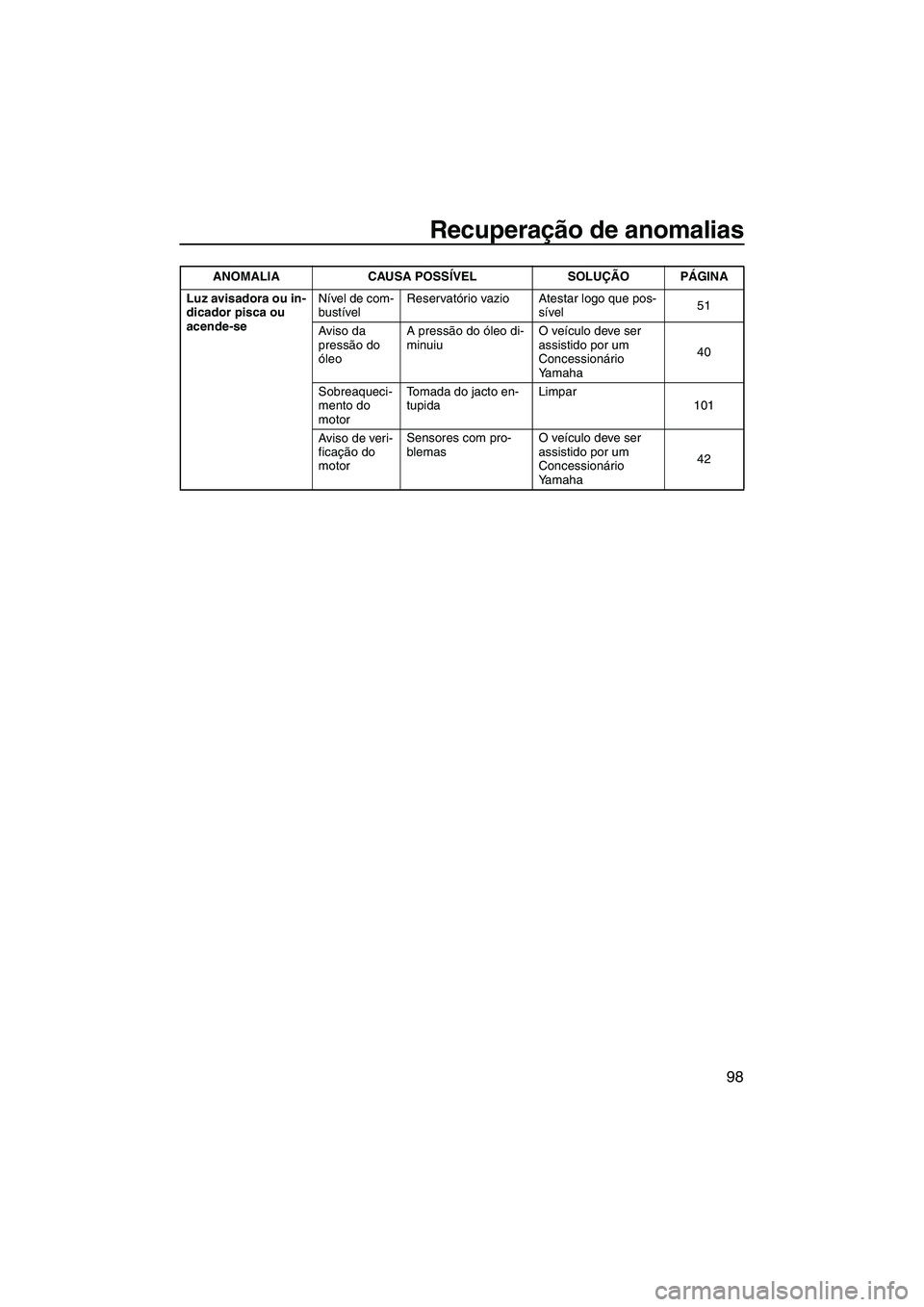

Recuperação de anomalias
98
Luz avisadora ou in-
dicador pisca ou
acende-seNível de com-
bustível
Reservatório vazio Atestar logo que pos-
sível 51
Aviso da
pressão do
óleo A pressão do óleo di-
minuiu
O veículo deve ser
assistido por um
Concessionário
Yamaha 40
Sobreaqueci-
mento do
motor Tomada do jacto en-
tupida
Limpar
101
Aviso de veri-
ficação do
motor Sensores com pro-
blemas
O veículo deve ser
assistido por um
Concessionário
Yamaha 42
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2C74P0.book Page 98 Wednesday, August 1, 2012 2:18 PM

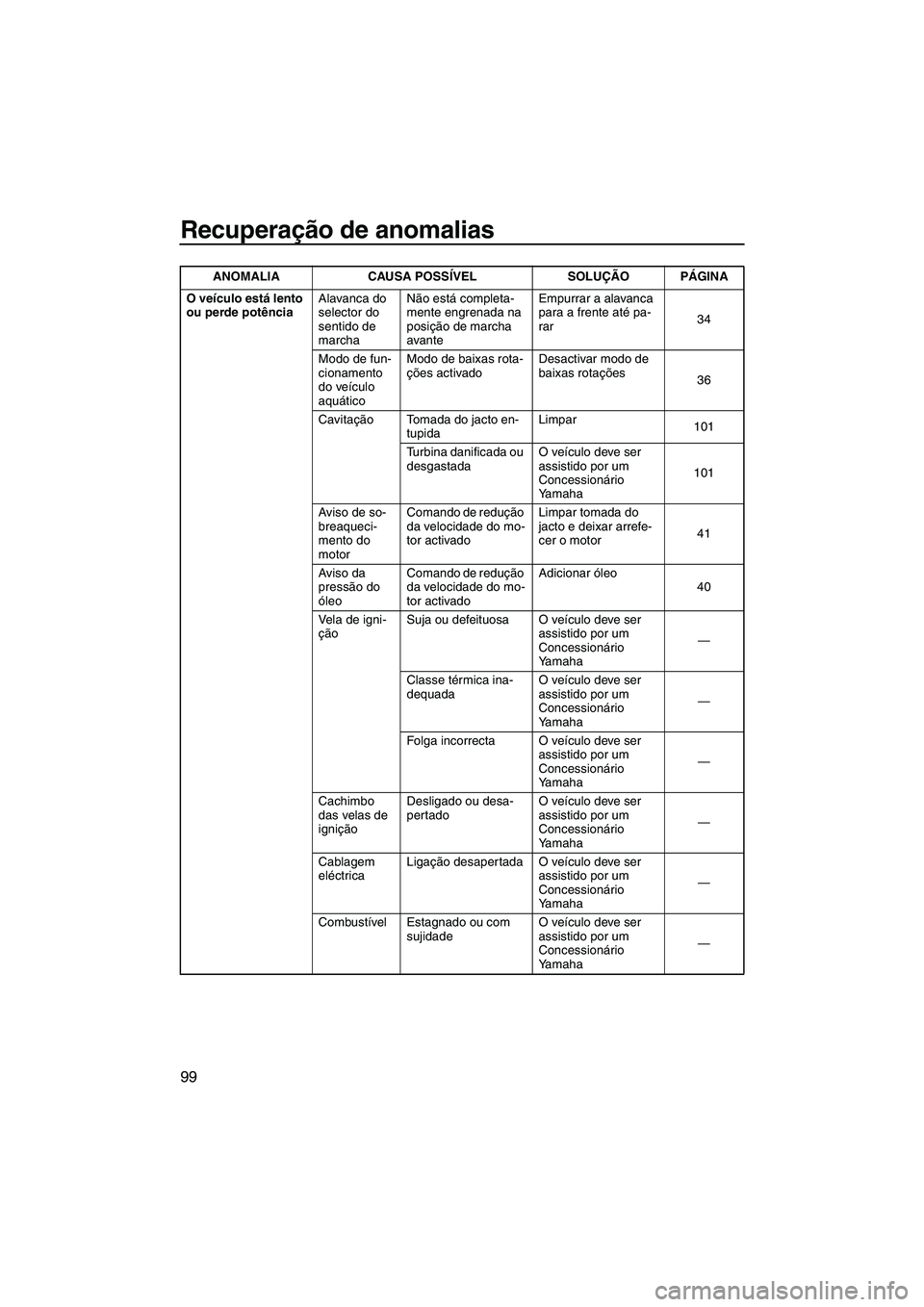

Recuperação de anomalias
99
O veículo está lento
ou perde potênciaAlavanca do
selector do
sentido de
marchaNão está completa-
mente engrenada na
posição de marcha
avante Empurrar a alavanca
para a frente até pa-
rar
34
Modo de fun-
cionamento
do veículo
aquático Modo de baixas rota-
ções activado
Desactivar modo de
baixas rotações
36
Cavitação Tomada do jacto en- tupida Limpar
101
Turbina danificada ou
desgastada O veículo deve ser
assistido por um
Concessionário
Yamaha 101
Aviso de so-
breaqueci-
mento do
motor Comando de redução
da velocidade do mo-
tor activado
Limpar tomada do
jacto e deixar arrefe-
cer o motor
41
Aviso da
pressão do
óleo Comando de redução
da velocidade do mo-
tor activado Adicionar óleo
40
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Yamaha —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Combustível Estagnado ou com sujidade O veículo deve ser
assistido por um
Concessionário
Yamaha —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2C74P0.book Page 99 Wednesday, August 1, 2012 2:18 PM

Recuperação de anomalias
100
O veículo está lento
ou perde potênciaFiltro de ar Entupido O veículo deve ser
assistido por um
Concessionário
Yamaha—
Acumulação de óleo O veículo deve ser assistido por um
Concessionário
Yamaha —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2C74P0.book Page 100 Wednesday, August 1, 2012 2:18 PM

Recuperação de anomalias
101
PJU34623

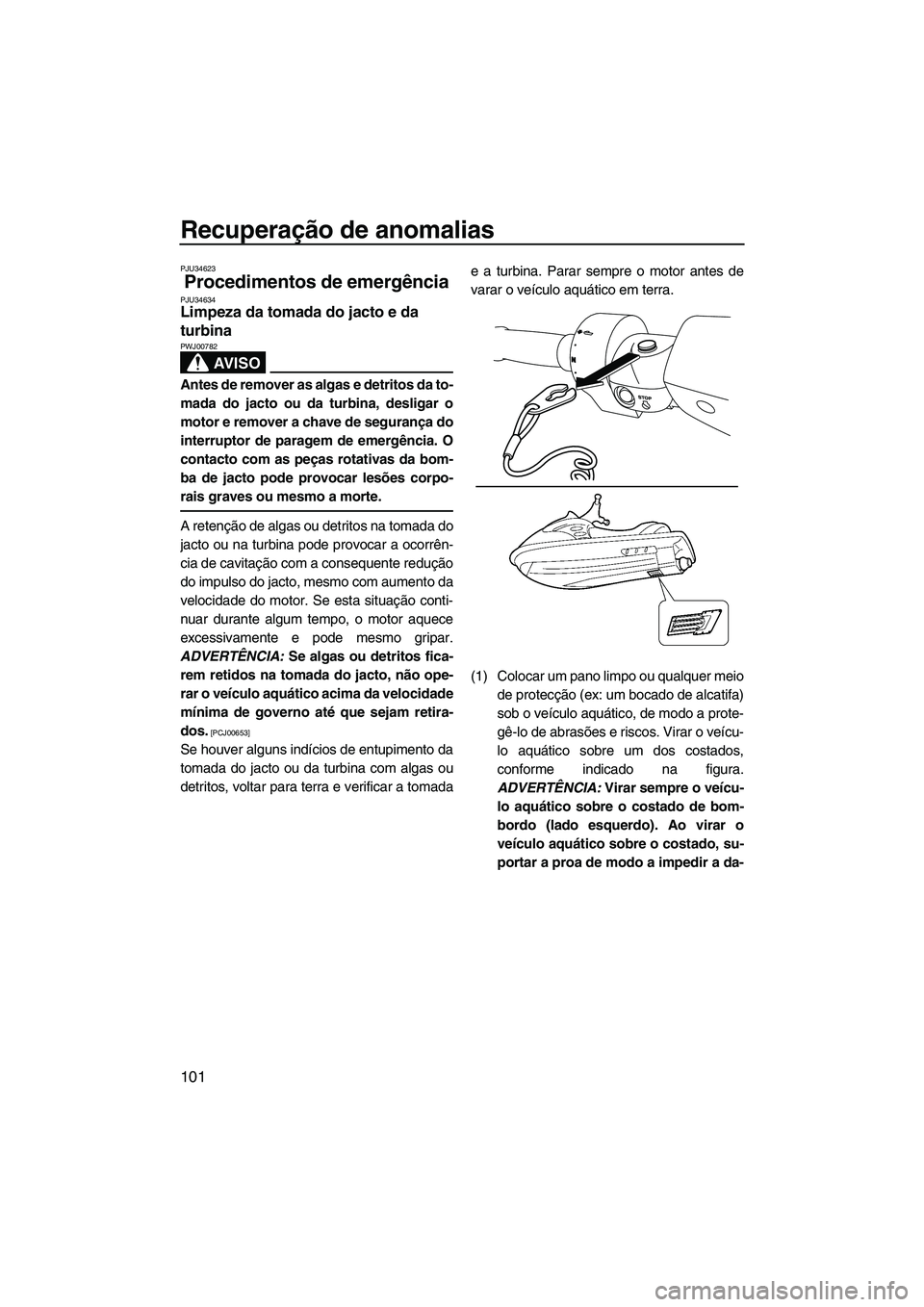

Procedimentos de emergência PJU34634Limpeza da tomada do jacto e da
turbina
AV I S O
PWJ00782
Antes de remover as algas e detritos da to-
mada do jacto ou da turbina, desligar o
motor e remover a chave de segurança do
interruptor de paragem de emergência. O
contacto com as peças rotativas da bom-
ba de jacto pode provocar lesões corpo-
rais graves ou mesmo a morte.
A retenção de algas ou detritos na tomada do
jacto ou na turbina pode provocar a ocorrên-
cia de cavitação com a consequente redução
do impulso do jacto, mesmo com aumento da
velocidade do motor. Se esta situação conti-
nuar durante algum tempo, o motor aquece
excessivamente e pode mesmo gripar.
ADVERTÊNCIA: Se algas ou detritos fica-
rem retidos na tomada do jacto, não ope-
rar o veículo aquático acima da velocidade
mínima de governo até que sejam retira-
dos.
[PCJ00653]
Se houver alguns indícios de entupimento da
tomada do jacto ou da turbina com algas ou
detritos, voltar para terra e verificar a tomada e a turbina. Parar sempre o motor antes de
varar o veículo aquático em terra.
(1) Colocar um pano limpo ou qualquer meio
de protecção (ex: um bocado de alcatifa)
sob o veículo aquático, de modo a prote-
gê-lo de abrasões e riscos. Virar o veícu-
lo aquático sobre um dos costados,
conforme indicado na figura.
ADVERTÊNCIA: Virar sempre o veícu-
lo aquático sobre o costado de bom-
bordo (lado esquerdo). Ao virar o
veículo aquático sobre o costado, su-
portar a proa de modo a impedir a da-
UF2C74P0.book Page 101 Wednesday, August 1, 2012 2:18 PM

Recuperação de anomalias
102
nificação ou deformação do guiador.
[PCJ00661]
(2) Retirar as algas ou detritos presentesjunto à tomada do jacto, veio de trans-
missão, turbina, cárter da bomba de jacto
e tubeira do jacto.
Se os detritos forem de difícil remoção,
consultar um Concessionário Yamaha.
PJU34641Ligação de cabo auxiliar à bateria
Se a bateria do veículo estiver descarregada,
é possível ligar o motor utilizando uma bateria
auxiliar de 12 volts e cabos auxiliares.
PJU34663Ligação dos cabos auxiliares
AV I S O
PWJ01250
Para evitar a explosão da bateria e danos
graves no sistema eléctrico:
●Não inverter a polaridade dos cabos au-
xiliares durante a ligação às baterias.
●Não ligar o cabo auxiliar negativo (–) ao
terminal negativo (–) da bateria do veí-
culo.
●Não tocar com o cabo auxiliar positivo
(+) no cabo auxiliar negativo (–).
(1) Ligar o cabo auxiliar positivo (+) aos ter-minais positivos (+) das duas baterias.
(2) Ligar uma extremidade do cabo auxiliar negativo (–) ao terminal negativo (–) da
bateria auxiliar. (3) Ligar a outra extremidade do cabo auxili-
ar negativo (–) a um suporte do motor.
(4) Ligar o motor e depois desligar os cabos auxiliares, efectuando os passos anterio-
res pela ordem inversa. (Consultar mais
informações sobre o arranque do motor
na página 29.)
PJU36994Substituição dos fusíveis
Caso um fusível esteja queimado, substituí-lo
por um fusível adequado.
Para substituir um fusível:
(1) Remover os bancos. (Ver os procedi-mentos de remoção e instalação dos
bancos na página 43.)
1Cabo auxiliar negativo (–)
2 Cabo auxiliar positivo (+)
3 Bateria auxiliar
4 Suporte do motor
1 Fusível em condições
2 Fusível queimado
2
3
1
4
2
1
UF2C74P0.book Page 102 Wednesday, August 1, 2012 2:18 PM

Recuperação de anomalias
103
(2) Remover a cobertura da caixa de liga-ções eléctricas.
(3) Desapertar e remover a tampa da caixa de ligações eléctricas.
(4) Substituir o fusível queimado pelo fusível de reserva com a mesma amperagem,
utilizando o saca-fusíveis que se encon-
tra na parte interior da tampa. AVISO!
Não utilizar fusíveis com amperagem
diferente da recomendada. A substi-
tuição por um fusível de capacidade
incorrecta pode provocar danos gra- ves no sistema eléctrico e um possí-
vel incêndio.
[PWJ00802]
(5) Instalar com firmeza a tampa, apertando-
a completamente.
1Cobertura da caixa de ligações eléctricas
1
1Caixa de ligações eléctricas
2 Fusível de reserva
3 Fusível
4 Tampão
1 Saca-fusíveis
Amperagem do fusível:
Fusível da bateria: 30 A
Fusível do comando do relé principal: 10 A
Fusível do acelerador electrónico:
10 A
Fusível do sistema de segurança: 3 A
Fusível principal: 20 A
3
2
4
1
UF2C74P0.book Page 103 Wednesday, August 1, 2012 2:18 PM
